22) Задний багажник

ТИПОВОЙ ВАРИАНТ — МОДЕЛИ 49 Ranger

ТИПОВОЙ ВАРИАНТ — МОДЕЛИ Commander, 59 Ranger И
69 Ranger

137

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРЕДУПРЕЖДЕНИЕ

Предметы на заднем багажнике должны быть надёжно закреп-
лены. Не перевозите хрупкие предметы. Тяжёлый груз на
заднем багажнике может ухудшить управляемость снегохода.
Отрегулируйте подвеску в соответствии с нагрузкой. Грузо-
подъемность этого багажника ограничена, МАКСИМАЛЬНАЯ
масса груза составляет 25 кг для моделей 49 Ranger и 57 кг
для моделей Commander, 59 Ranger и 69 Ranger. При пере-
возке груза передвигайтесь осторожно. Неровности преодо-
левайте на малой скорости.

23) Гнездо электрического обогревате-
ля визора (при наличии)

К этому разъему можно подключить электрообогрев визора шлема.

ВОДИТЕЛЬ — РАСПОЛОЖЕНИЕ РАЗЪЕМА ДЛЯ ВИЗОРА С
ОБОГРЕВОМ

138

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПАССАЖИР — РАСПОЛОЖЕНИЕ РАЗЪЕМА ДЛЯ ВИЗОРА С
ОБОГРЕВОМ

139

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

24) Багажный кофр (при наличии)

Багажный кофр фиксируется креплением LinQ. Для установки выполните
следующее:

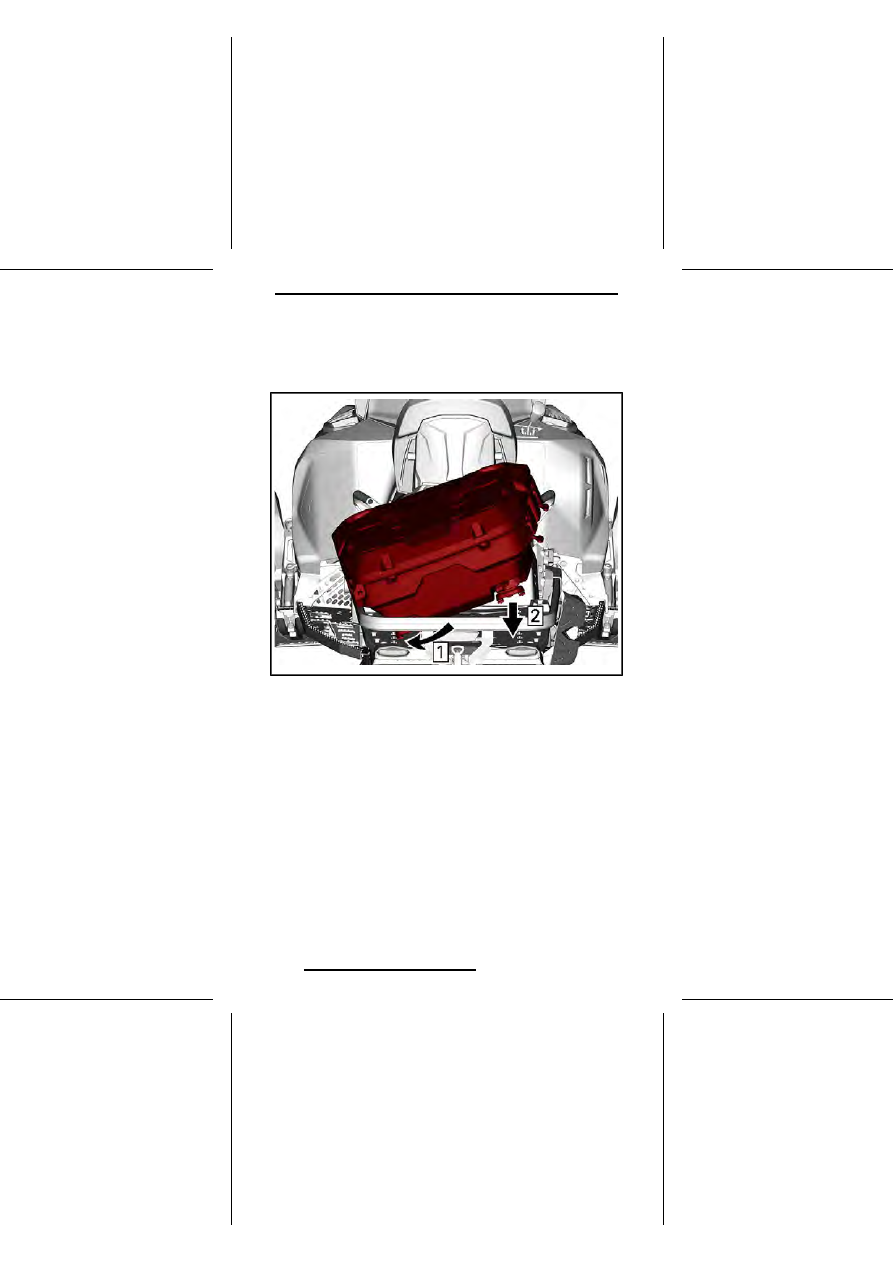

Шаг 1:

Сдвиньте багажный кофр влево.

Шаг 2:

Опустите багажный кофр.

140

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

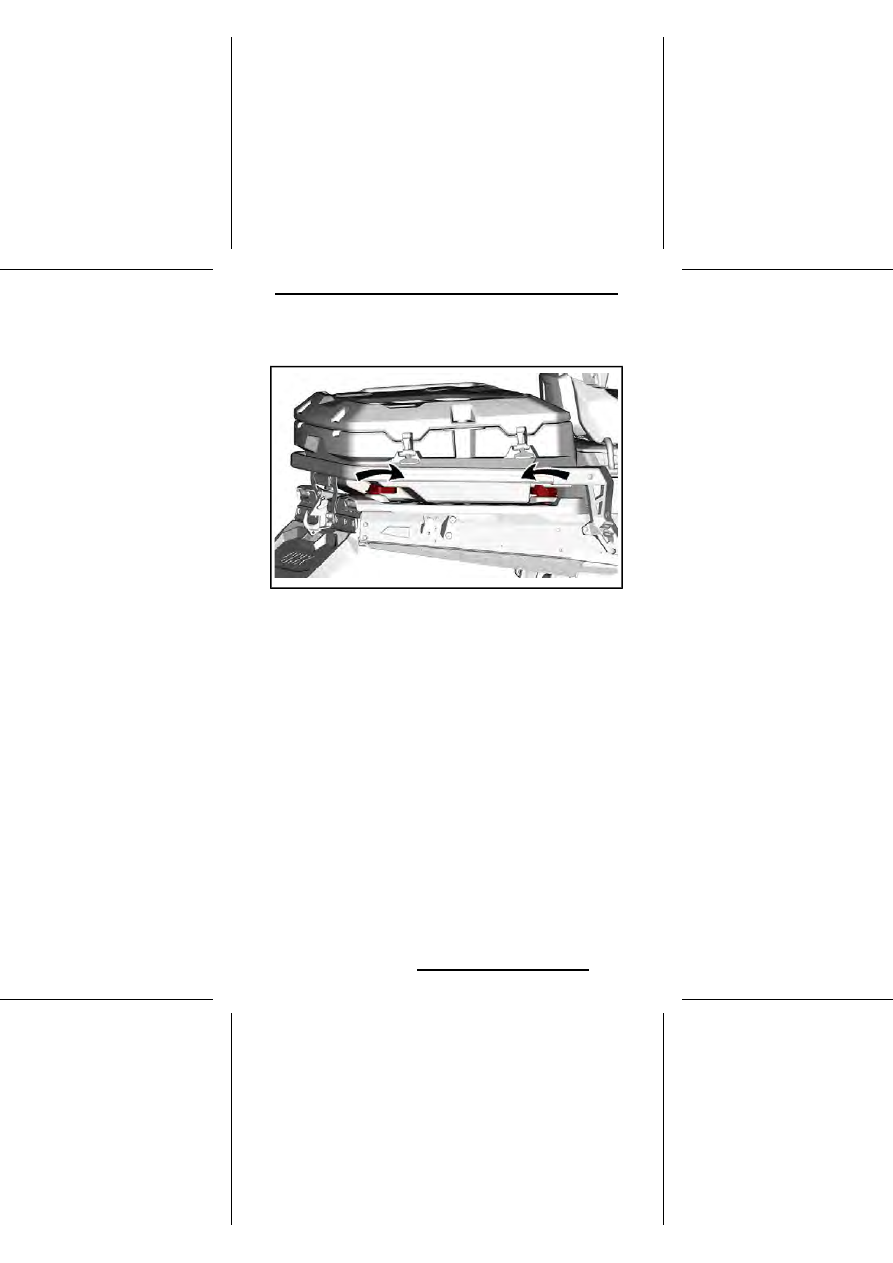

Поверните рычаги LinQ, как показано на иллюстрации, чтобы зафиксировать
их.

141

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

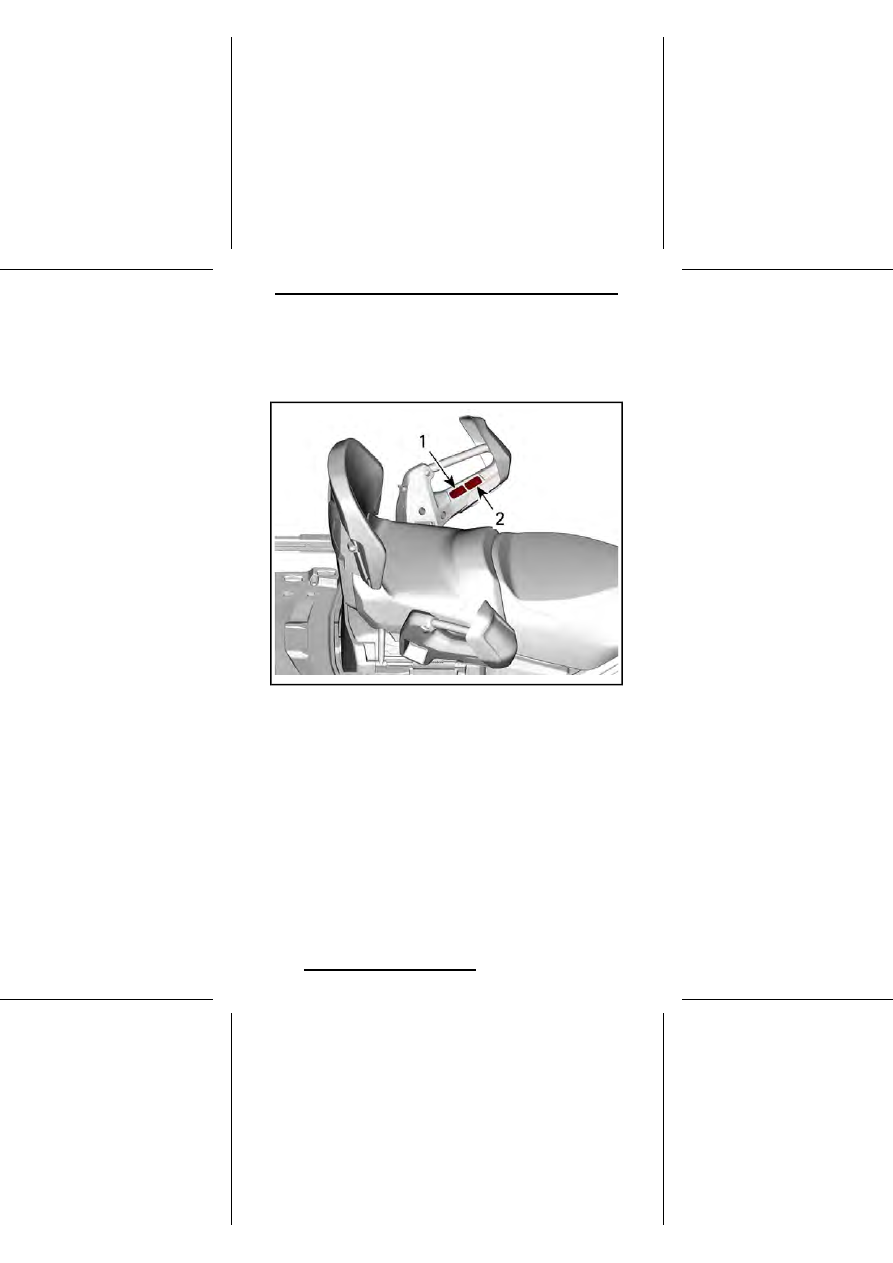

25) Переключатели для пассажира (на
моделях, где они есть)

Переключатели находятся на левом пассажирском поручне.

ПЕРЕКЛЮЧАТЕЛИ ДЛЯ ПАССАЖИРА

1.

Сиденье

2.

Поручень

142

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

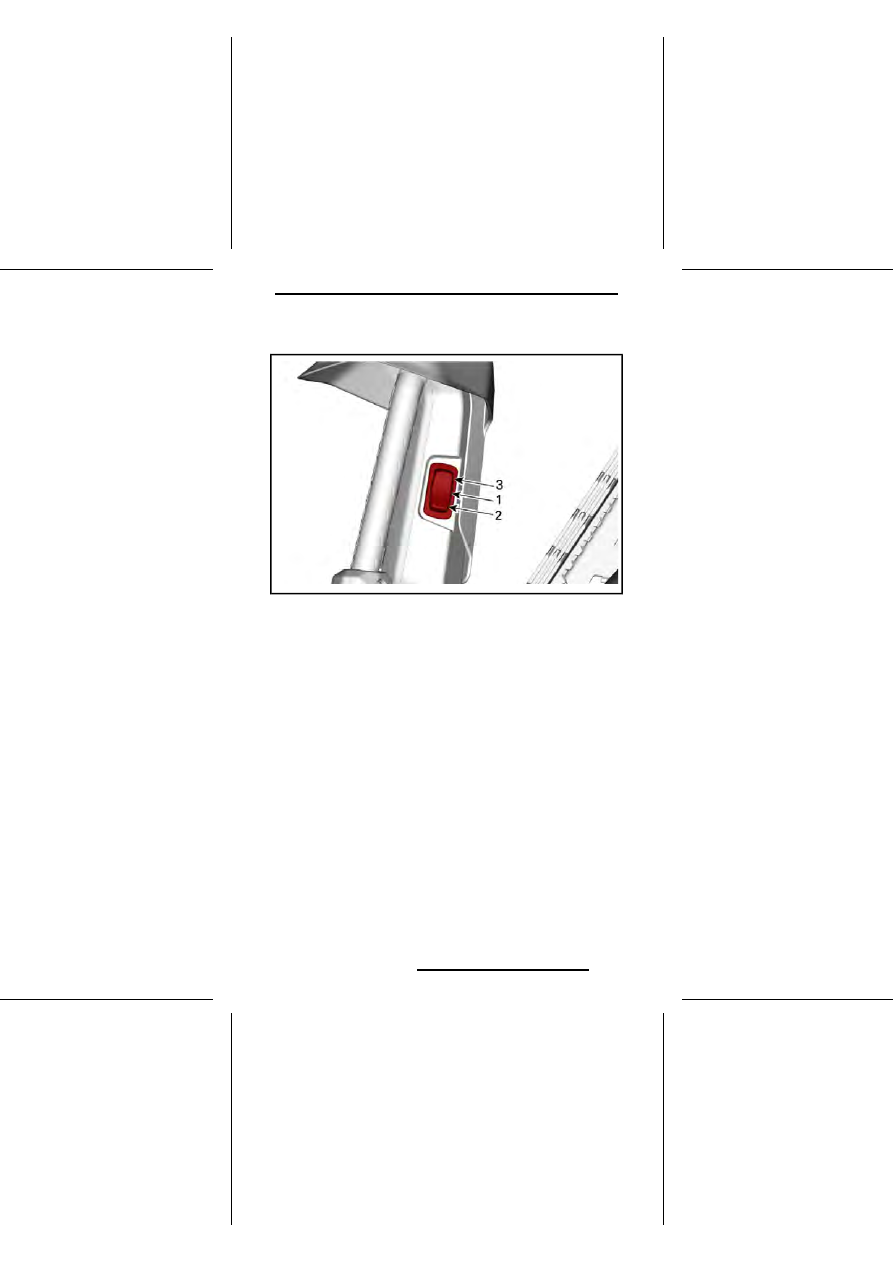

Отрегулируйте интенсивность обогрева, как показано на рисунке.

ТИПОВОЙ ВАРИАНТ

1.

Выключено («OFF»)

2.

Тепло

3.

Горячо

143

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

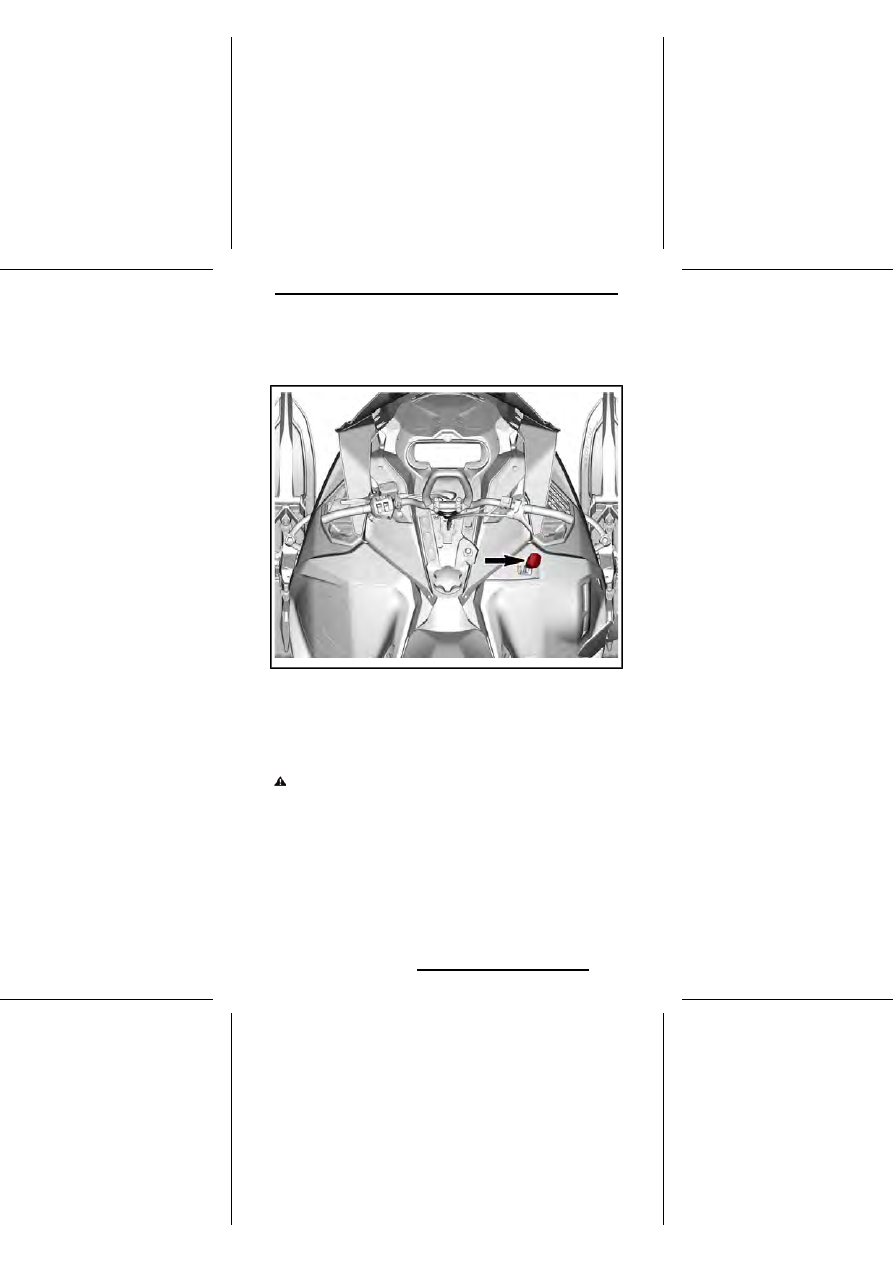

26) Захват на руле

Данный захват на руле следует использовать только для создания допол-
нительного усилия при вытаскивании снегохода, застрявшего в наклонном
положении. В исключительных случаях его можно использовать на очень
низкой скорости, стоя на правой подножке, для возврата снегохода в нужное
положение. Во время движения обе руки должны лежать на рукоятках руля,
чтобы обеспечить возможность торможения, управления и маневрирования.
Не используйте захват на руле для буксировки, подъёма снегохода или
пересечения склонов.

ТИПОВОЙ ВАРИАНТ

ПРЕДУПРЕЖДЕНИЕ

Не используйте во время движения на скорости. Это значи-
тельно ухудшает управляемость снегохода и делает невоз-
можным управление тормозом.

144

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

27) Рычаг переключения передач (на
соответствующих моделях)

С помощью данного рычага осуществляется переключение передач. Коробка
передач имеет две передачи переднего хода и нейтральную передачу.
Переключение из одного положения в другое возможно на скоростях ниже
30 км/ч

ПРИМЕЧАНИЕ:

Не переключайте передачи при скорости движения выше

30 км/ч.

ОСТОРОЖНО!

Переключение на скорости выше 30 км/ч

может привести к серьезному повреждению коробки передач.

N (нейтральная),

При включении нейтрали, передача крутящего момента через коробку пере-
дач не осуществляется.

«Н»: Повышающая передача (движение
вперед)

При нахождении рычага переключения передач в этом положении включа-
ется повышающая передача. Это самое обычное положение во время

145

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

движения. На этой передаче мотовездеход может развить максимальную
скорость.

«L»: Понижающая передача (движение вперед)

При нахождении рычага переключения передач в этом положении включа-
ется понижающая передача. Позволяет двигаться медленно, с максималь-
ным крутящим моментом.

ВНИМАНИЕ

При буксировке прицепа, перевозке тяжелых

грузов, штурме препятствий, а также на подъеме или спуске
включайте понижающую передачу.

28) Регулируемые зеркала (на моделях,
где они есть)

Каждое зеркало может быть отрегулировано в соответствии с предпочтени-
ями водителя.

ПРЕДУПРЕЖДЕНИЕ

Регулировка зеркал выполняется на снегоходе, остановлен-
ном в безопасном месте.

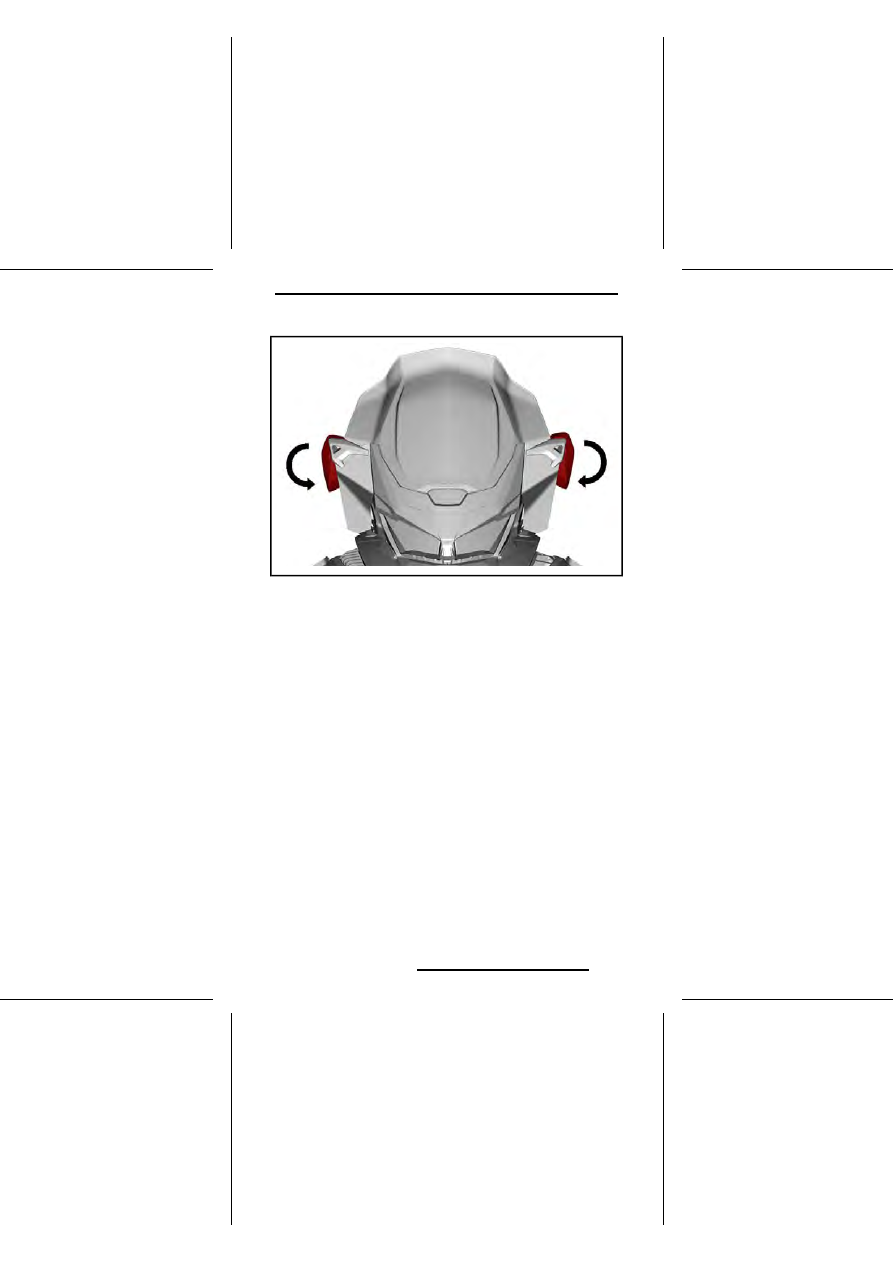

При установке крышки зеркала можно наклонить вниз для упрощения
установки.

1.

Зеркала

146

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

29) Сцепное устройство

ПРИМЕЧАНИЕ:

Доступность различных типов сцепных устройств зависит

от модели и региона.

147

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

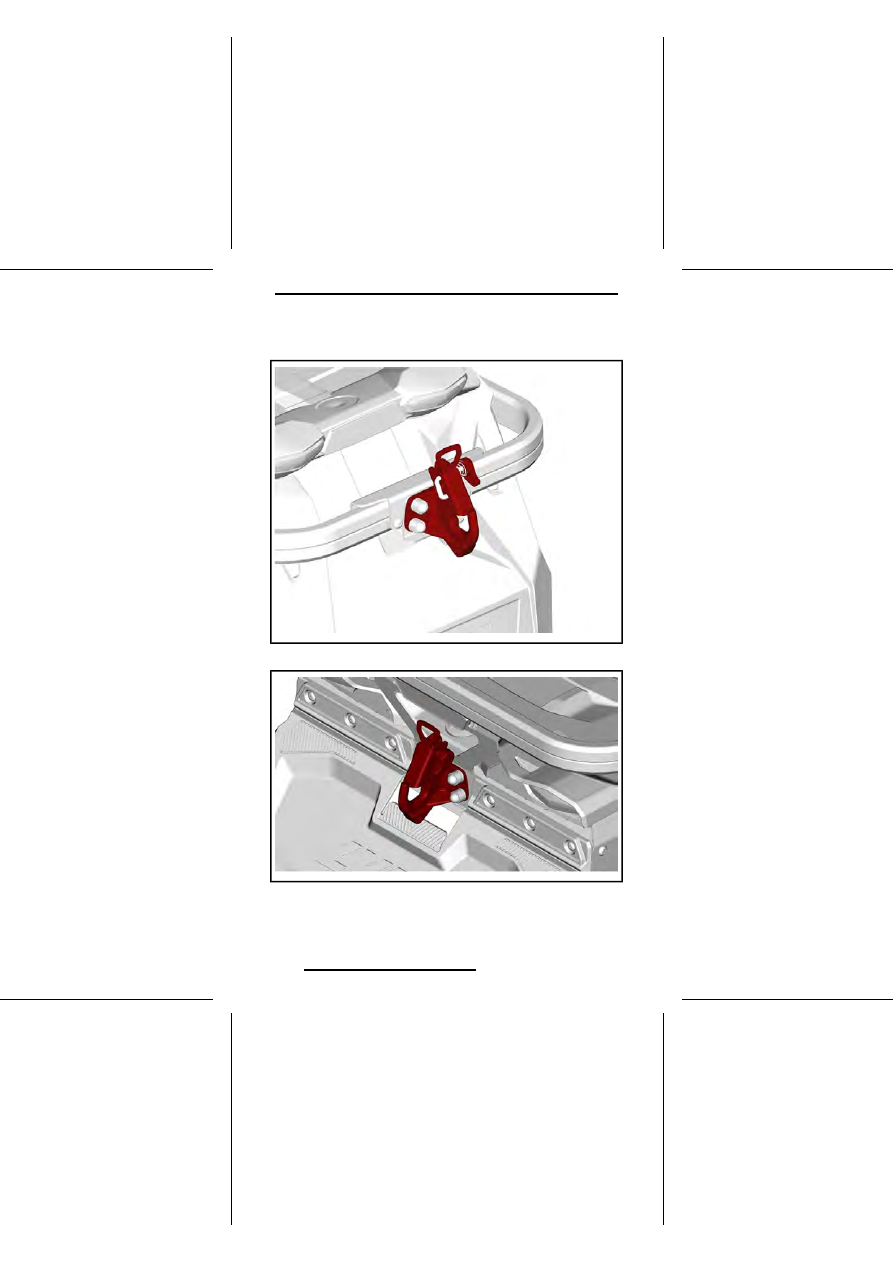

Сцепное устройство J-типа

МОДЕЛИ 49 Ranger

ВСЕ ПРОЧИЕ МОДЕЛИ

J-образный крюк расположен в задней части транспортного средства. Его
можно использовать для буксировки.

148

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

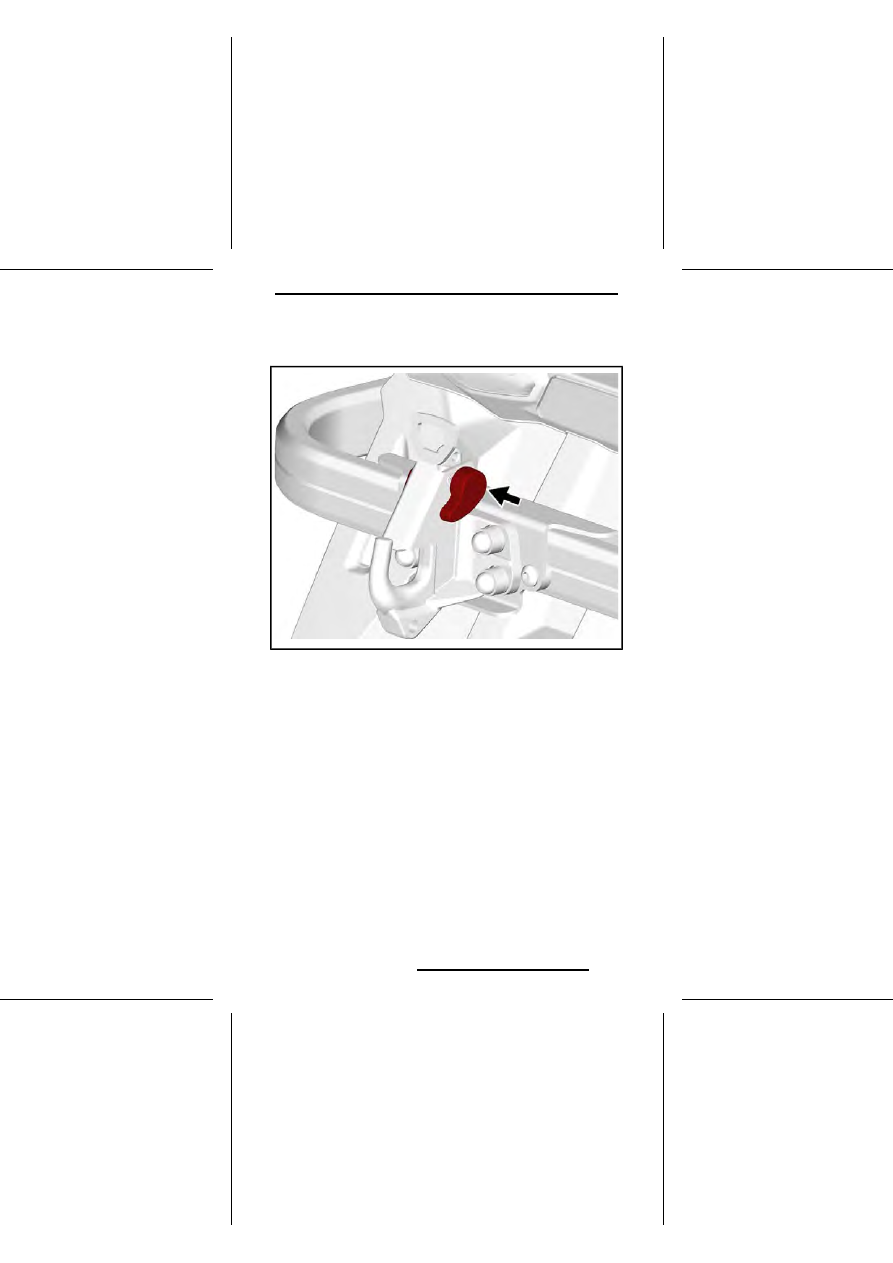

Для использования крюка нажмите на рукоятку и поверните ее, чтобы опу-
стить стопорную пластину.

НАЖМИТЕ

149

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПОВЕРНИТЕ

150

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

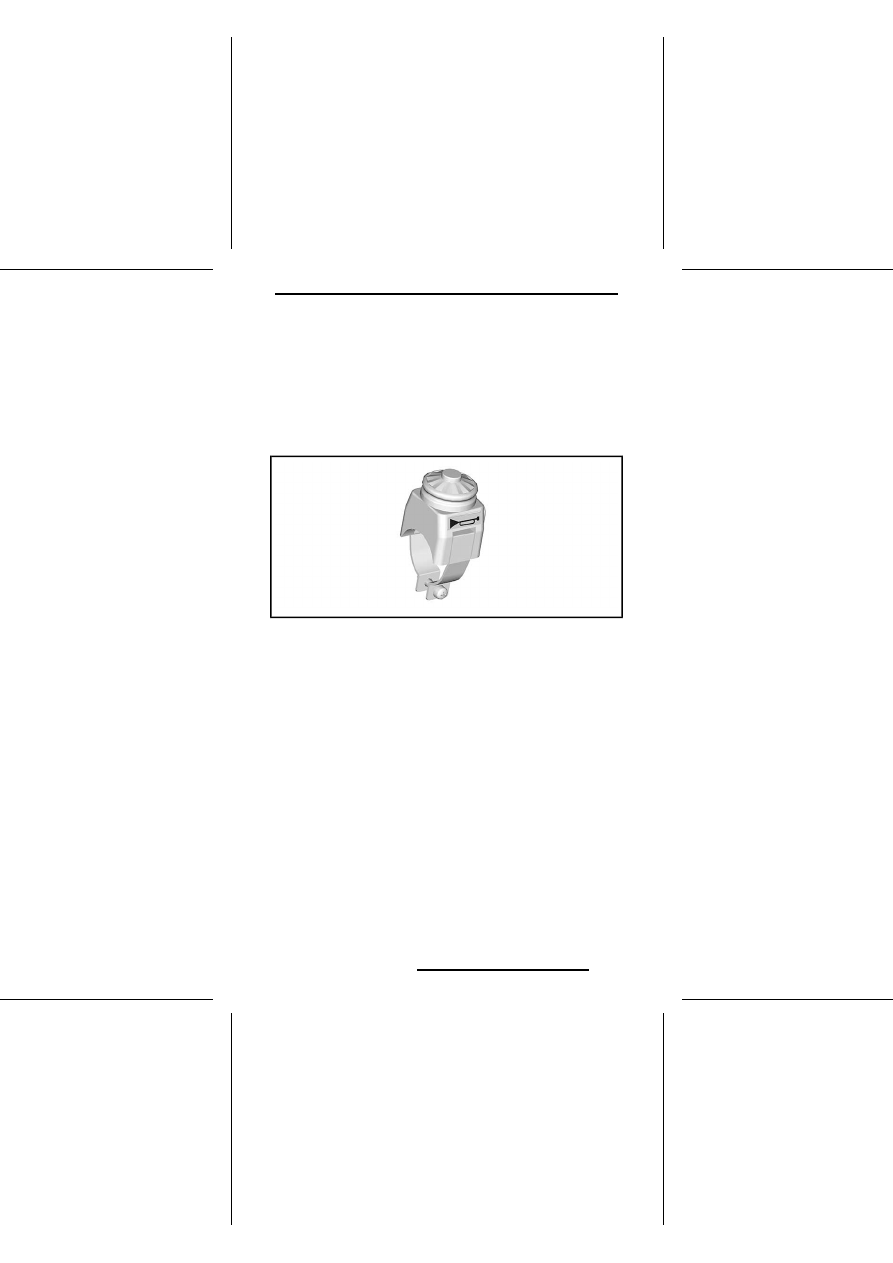

30) Кнопка звукового сигнала (не пока-
зана на транспортном средстве)

Для продаваемых в Финляндии транспорт-
ных средств

Нажмите кнопку звукового сигнала (установлена на руле) для активизации
звукового сигнала.

ТИПОВОЙ ВАРИАНТ

151

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ТОПЛИВО И МАСЛО

Требования к топливу

ВНИМАНИЕ

Используйте только свежий бензин. Бензин

подвержен окислению, результатом чего является снижение
его октанового числа, испарение летучих фракций и образова-
ние смол и лаковых отложений, способных стать причиной
повреждения компонентов системы подачи топлива.

Состав спиртосодержащего топлива в различных странах и регионах может
весьма значительно отличаться. Ваше транспортное средство сконструиро-
вано для эксплуатации с использованием рекомендованных типов топлива,
однако необходимо помнить:
-

Использование топлива, содержание спирта в котором превышает
установленные действующим законодательством нормы, не рекомен-
дуется и может привести к возникновению следующих проблем с ком-
понентами системы подачи топлива:

Затрудненный запуск и неустойчивая работа двигателя.

Повреждение резиновых и пластиковых компонентов.

Коррозия металлических деталей.

Повреждение внутренних частей и деталей двигателя.

-

Если есть основания полагать, что содержание спирта в топливе пре-
восходит установленные действующим законодательством нормы,
регулярно проводите проверки с целью обнаружения утечек топлива
или других признаков ненормального функционирования системы.

-

Спиртосодержащие сорта топлива поглощают и удерживают влагу, что
может привести к расслоению компонентов топлива и, в результате,
ухудшению эксплуатационных характеристик двигателя и даже к его
повреждению.

152
