СООБЩЕНИЕ ПРИ

ДЕАКТИВАЦИИ

СООБЩЕНИЕ

РЕЖИМ

Спортивный режим выключен

Спортивный

Спортивный

Экономичный режим

выключен

Экономичный

Экономичный

Контрольные лампы и индикаторы

Следующие сигнальные лампы предупреждают о таком состоянии транс-
портного средства, которое может стать серьезным. Некоторые индикаторы
загораются при запуске транспортного средства в качестве подтверждения
их работоспособности. Если какие-либо лампы продолжают гореть после
запуска транспортного средства, для получения дополнительной информа-
ции обратитесь к контрольной лампе соответствующей системы.

ПРИМЕЧАНИЕ:

Некоторые предупреждающие индикаторы появляются

на дисплее многофункциональной приборной панели. Они выполняют ту

же функцию, что и соответствующая сигнальная лампа, но не отображаются

при запуске транспортного средства.

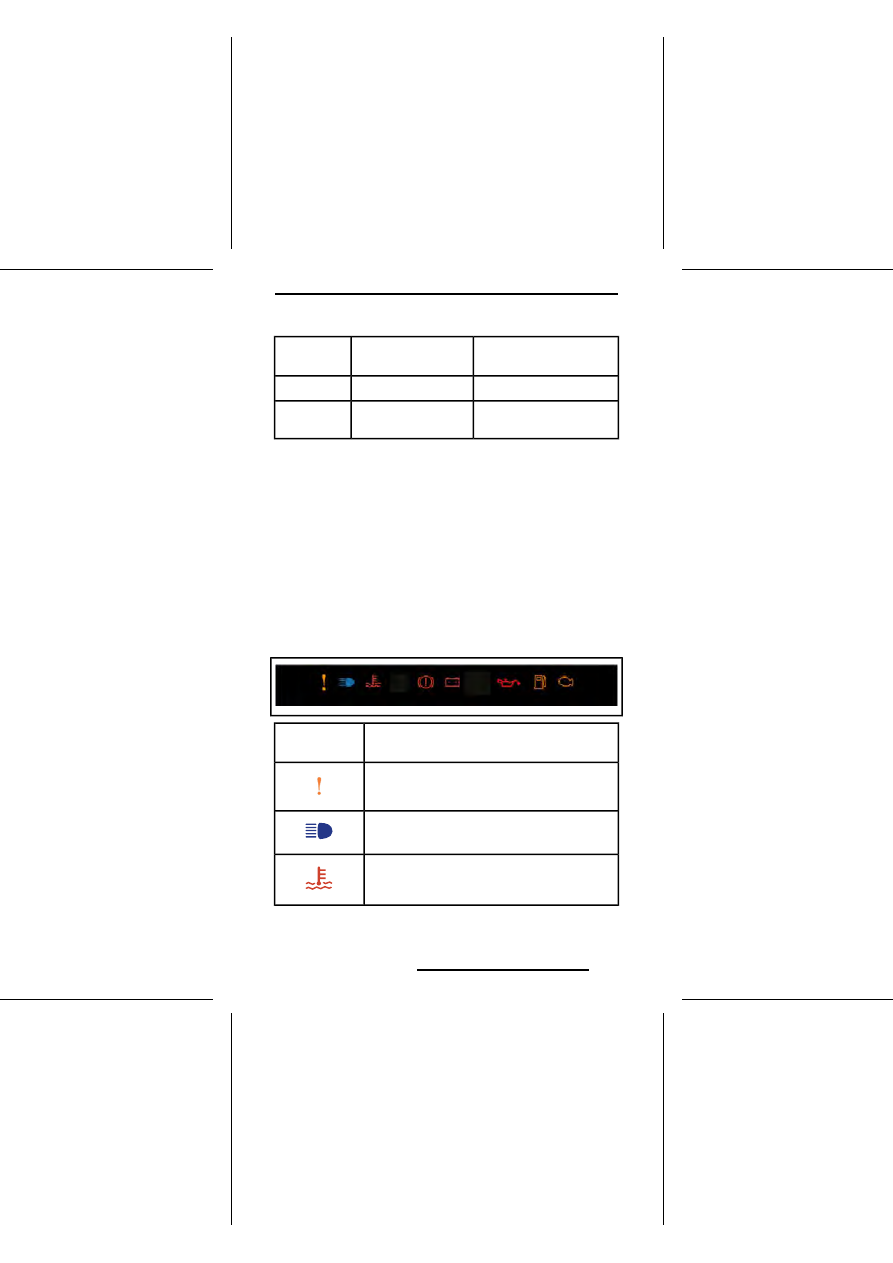

Контрольные лампы — нижняя секция

ОПИСАНИЕ

СВЕТОВЫЕ

ПРИБОРЫ

ОРАНЖЕВЫЙ: неисправность транспортного средства.

СИНИЙ: выбран дальний свет фар.

КРАСНЫЙ: слишком высокая температура двигателя.

105

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ОПИСАНИЕ

СВЕТОВЫЕ

ПРИБОРЫ

КРАСНЫЙ: включен стояночный тормоз или

неисправность тормозной системы

КРАСНЫЙ — слишком низкое напряжение

аккумуляторной батареи или неисправность в

электрической системе

КРАСНЫЙ — низкое давление моторного масла (если

применимо)

ОРАНЖЕВЫЙ: низкий уровень топлива.

ОРАНЖЕВЫЙ ЦВЕТ

Горит

: неисправность системы снижения токсичности

отработавших газов транспортного средства.

Мигает

: Проблемы с двигателем, активирован

аварийный режим. Немедленно обратитесь в

сервисный центр

Значки и индикаторы — многофункциональный
дисплей

ЗНАЧКИ И ИНДИКАТОРЫ

Указывает, что выбран спортивный режим

Указывает, что выбран эко-режим

Настройка

С помощью кнопки МЕНЮ выберите

SETTINGS

(НАСТРОЙКИ) и удержи-

вайте кнопку, чтобы войти в меню настроек. Доступны различные параметры,

106

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

например переключение между отображением скорости и числа оборотов
двигателя в центральной секции дисплея.

Сброс индикации необходимости техобслуживания

ПРИМЕЧАНИЕ:

Только когда отображается пиктограмма необходимости

техобслуживания.

С помощью кнопки МЕНЮ выберите пункт

RES MAINT

(СБРОС ИНДИКА-

ЦИИ НЕОБХОДИМОСТИ ТЕХОБСЛУЖИВАНИЯ) и удерживайте его, чтобы
сбросить индикацию необходимости техобслуживания.

Выбор единиц измерения

Многофункциональная приборная панель предварительно настроена на
показания в единицах измерения, принятых в США и Великобритании, но
ее можно перенастроить на показания в метрических единицах.
С помощью кнопки МЕНЮ выберите

UNITS

(ЕДИНИЦЫ ИЗМЕРЕНИЯ) и

удерживайте кнопку, чтобы изменить единицы измерения.

Настройки яркости

Яркость ЖК-дисплея регулируется.
С помощью кнопки МЕНЮ выберите

BRIGHTNESS

(«ЯРКОСТЬ») и

удерживайте кнопку МЕНЮ нажатой, чтобы изменить яркость.
С помощью кнопки MENU (МЕНЮ) отрегулируйте яркость, затем нажмите
и удерживайте кнопку MENU (МЕНЮ), чтобы подтвердить выбор.

Настройка часов

С помощью кнопки МЕНЮ выберите

CLOCK

(ЧАСЫ) и удерживайте

кнопку, чтобы изменить время.
1.

С помощью кнопки МЕНЮ выберите индикацию часов.

2.

Нажмите кнопку МЕНЮ и удерживайте ее нажатой в течение трех се-
кунд.

3.

Нажмите кнопку МЕНЮ, чтобы выбрать формат времени 12:00 AM PM
или 24:00.

4.

Нажимайте кнопку МЕНЮ, чтобы изменить часы.

5.

Нажмите кнопку МЕНЮ, чтобы перейти к минутам (минуты будут ми-
гать).

6.

Нажимайте кнопку МЕНЮ, чтобы изменить минуты.

7.

Нажмите кнопку МЕНЮ.

Выбор языка

Предусмотрена возможность изменения языка сообщений приборной панели.
Для изменения языковых настроек и настройки приборной панели в соот-
ветствии с вашими предпочтениями обращайтесь к авторизованному дилеру
Lynx.

107

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

11) Багажный отсек

Передний багажный отсек

Передний багажный отсек расположен над приборной панелью.
Руководство по эксплуатации и шнур аварийного запуска двигателя распо-
лагаются в переднем багажном отделении.

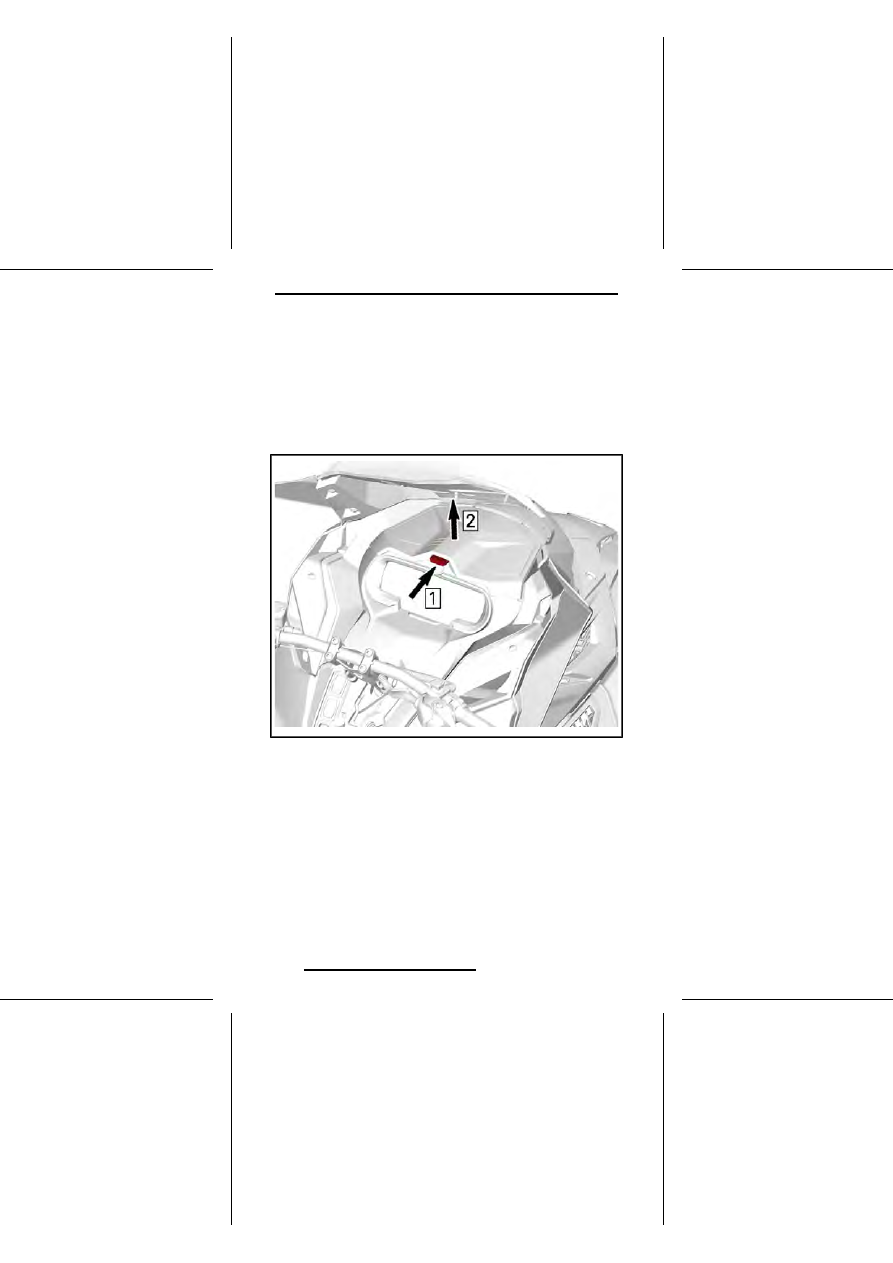

Чтобы открыть, нажмите кнопку и поднимите крышку.

ТИПОВОЙ ВАРИАНТ

После закрывания убедитесь, что крышка надежно заперта. Вы услышите
характерный щелчок.

108

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Заднее багажное отделение

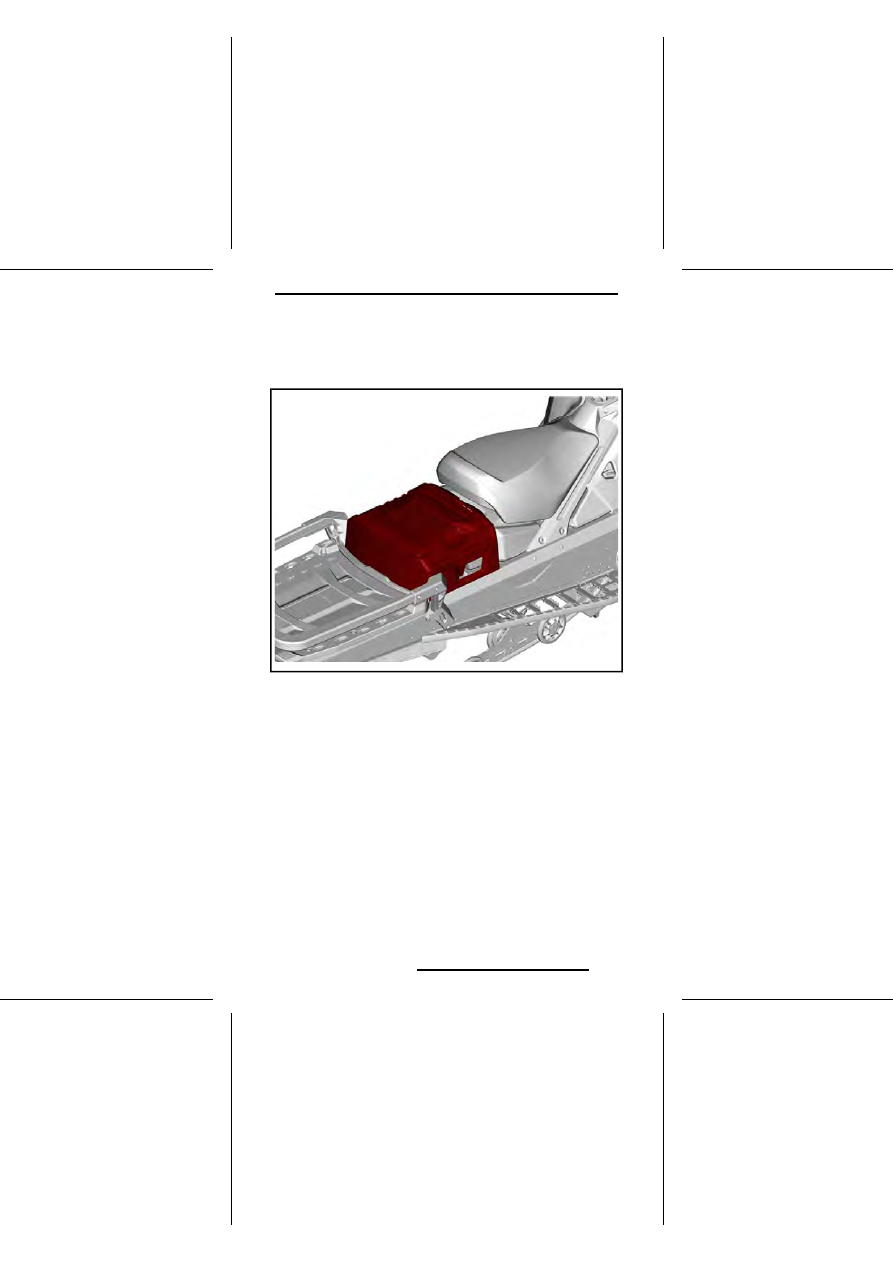

На некоторых моделях багажный отсек находится сзади водительского си-
денья.

109

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Чтобы открыть, откиньте сиденье пассажира (при наличии).

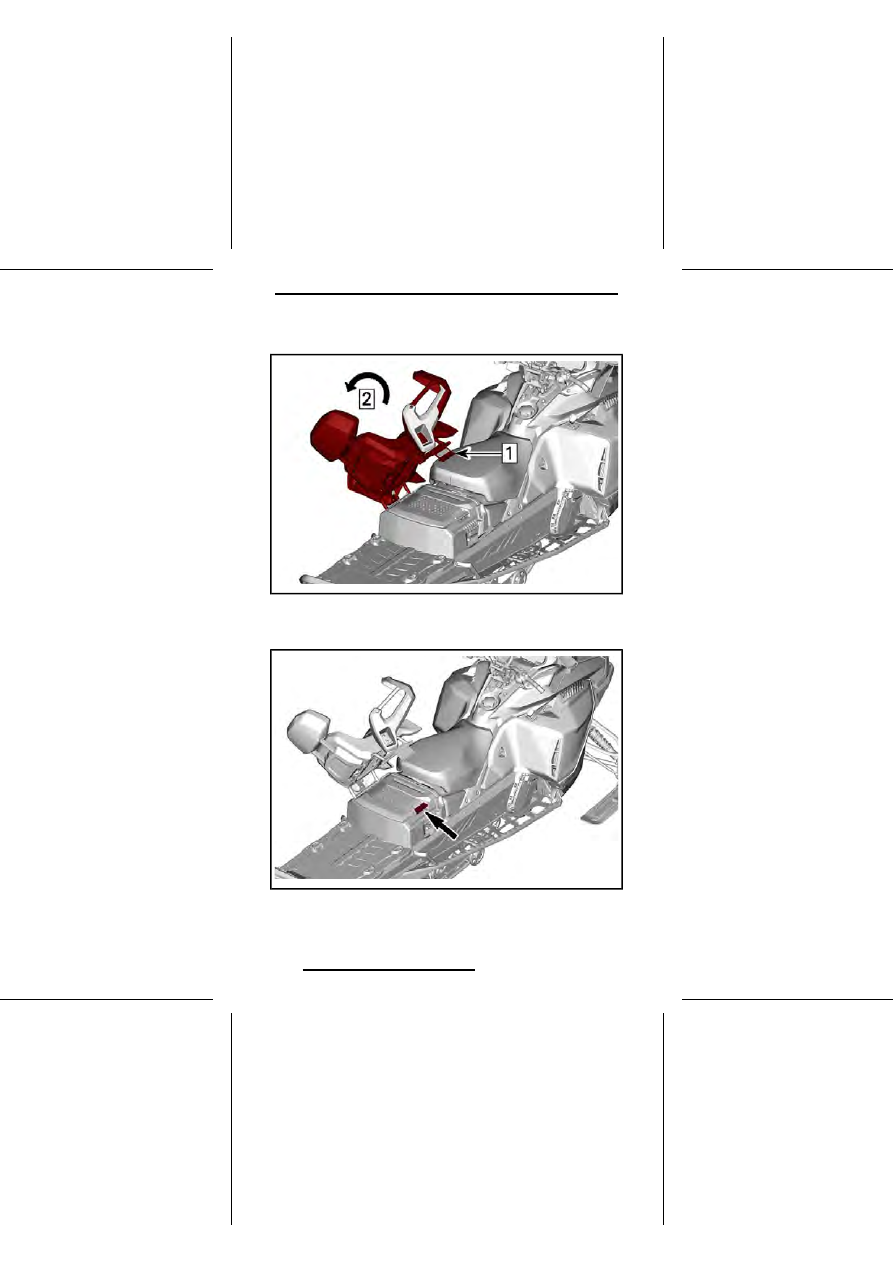

Шаг 1:

Откройте замок сиденья

Шаг 2:

Откиньте пассажирское сиденье

Поднимите ручку.

12) Руководство по эксплуатации

Руководство по эксплуатации должно храниться в

ПЕРЕДНЕМ БАГАЖНОМ

ОТСЕКЕ.

110

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

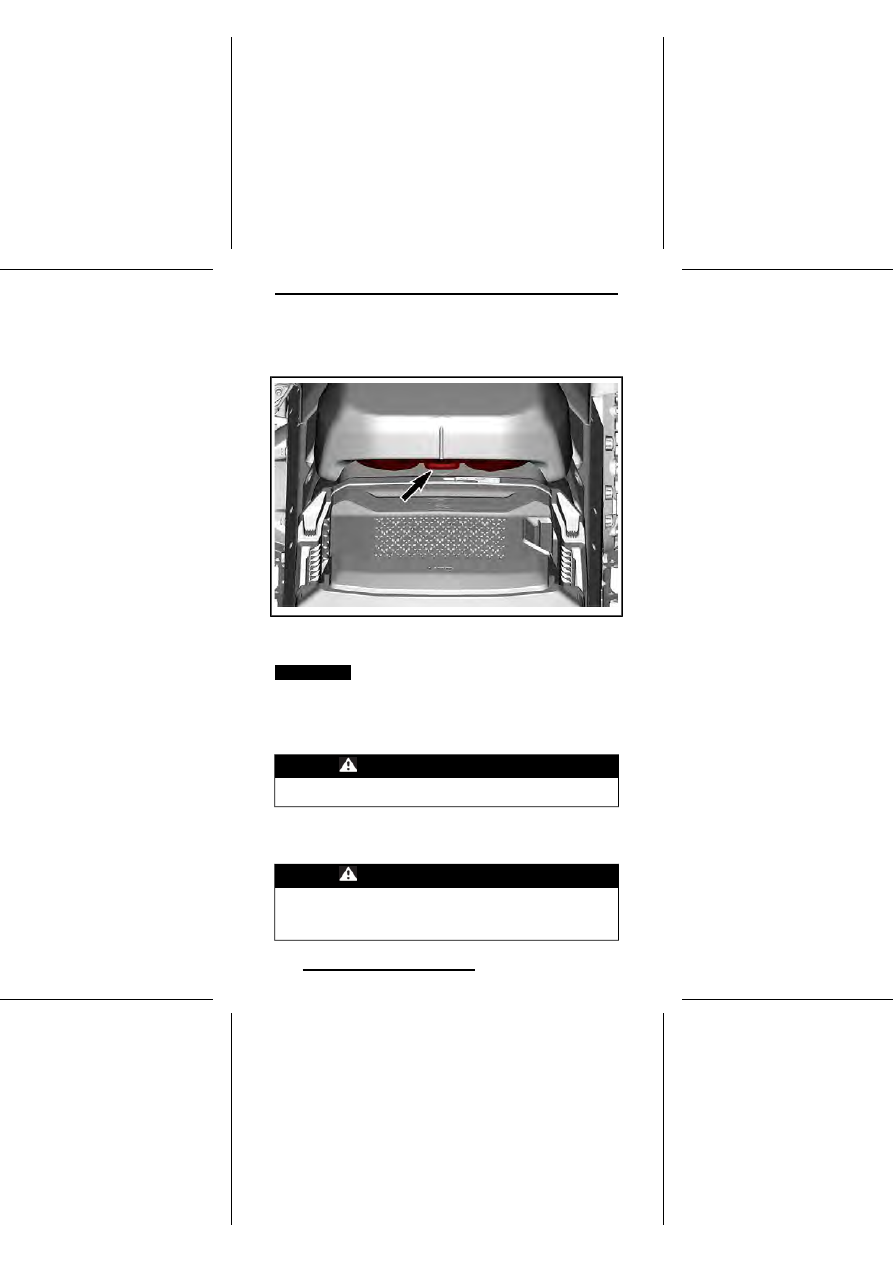

13) Сиденье

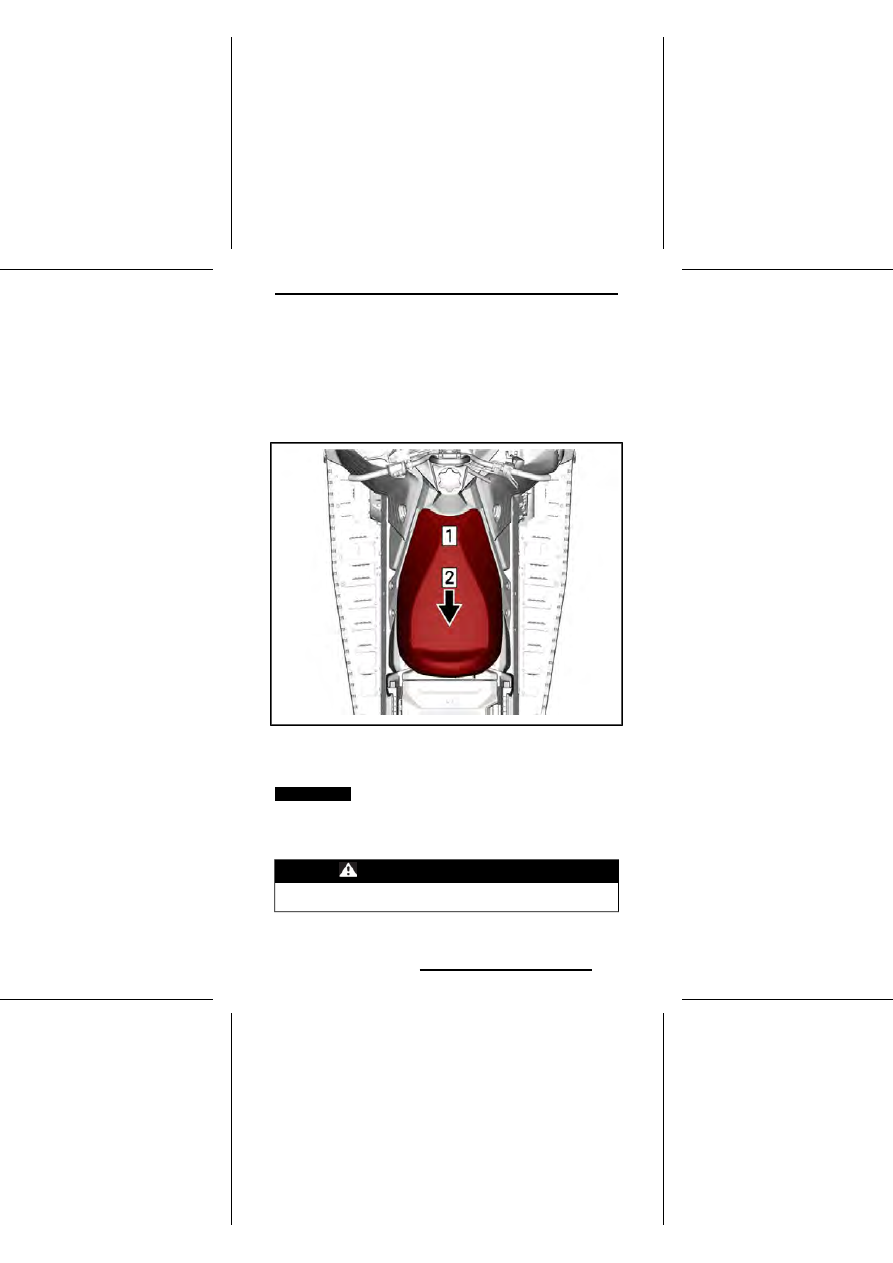

Снятие сиденья (49 Ranger)

Потяните вверх переднюю часть сиденья.
Потяните назад, поддерживая переднюю часть в поднятом положении.
Сместите сиденье назад, чтобы снять его.

Шаг 1:

Поднимите

Шаг 2:

Потяните назад

Установка сиденья (49 Ranger)

ВНИМАНИЕ

Движение на снегоходе с любым предметом,

расположенным между сиденьем и топливным баком, может
привести к повреждению топливного бака. НЕ РАЗМЕЩАЙТЕ
какие-либо предметы между сиденьем и топливным баком.

Установите сиденье на крюки, а затем сместите его вперед.

ПРЕДУПРЕЖДЕНИЕ

Перед каждой поездкой проверяйте надёжность крепления
сиденья.

111

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Снятие сиденья (все остальные модели)

Освободите защелку.

Сместите сиденье назад, чтобы снять его.

Установка сиденья (все остальные модели)

ВНИМАНИЕ

Движение на снегоходе с любым предметом,

расположенным между сиденьем и топливным баком, может
привести к повреждению топливного бака. НЕ РАЗМЕЩАЙТЕ
какие-либо предметы между сиденьем и топливным баком.

Установите сиденье на крюки, а затем сместите его вперед.
Надежно зафиксируйте защелку.

ПРЕДУПРЕЖДЕНИЕ

Перед каждой поездкой проверяйте надёжность крепления
сиденья.

14) Пассажирское сиденье (при нали-
чии)

ПРЕДУПРЕЖДЕНИЕ

Во время движения снегохода пассажир должен сидеть на
своём месте, опираясь ногами на подножки и держась руками
за поручни. Соблюдайте это простое правило и риск падения
пассажира будет сведён к минимуму.

112

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Снятие пассажирского сиденья

1.

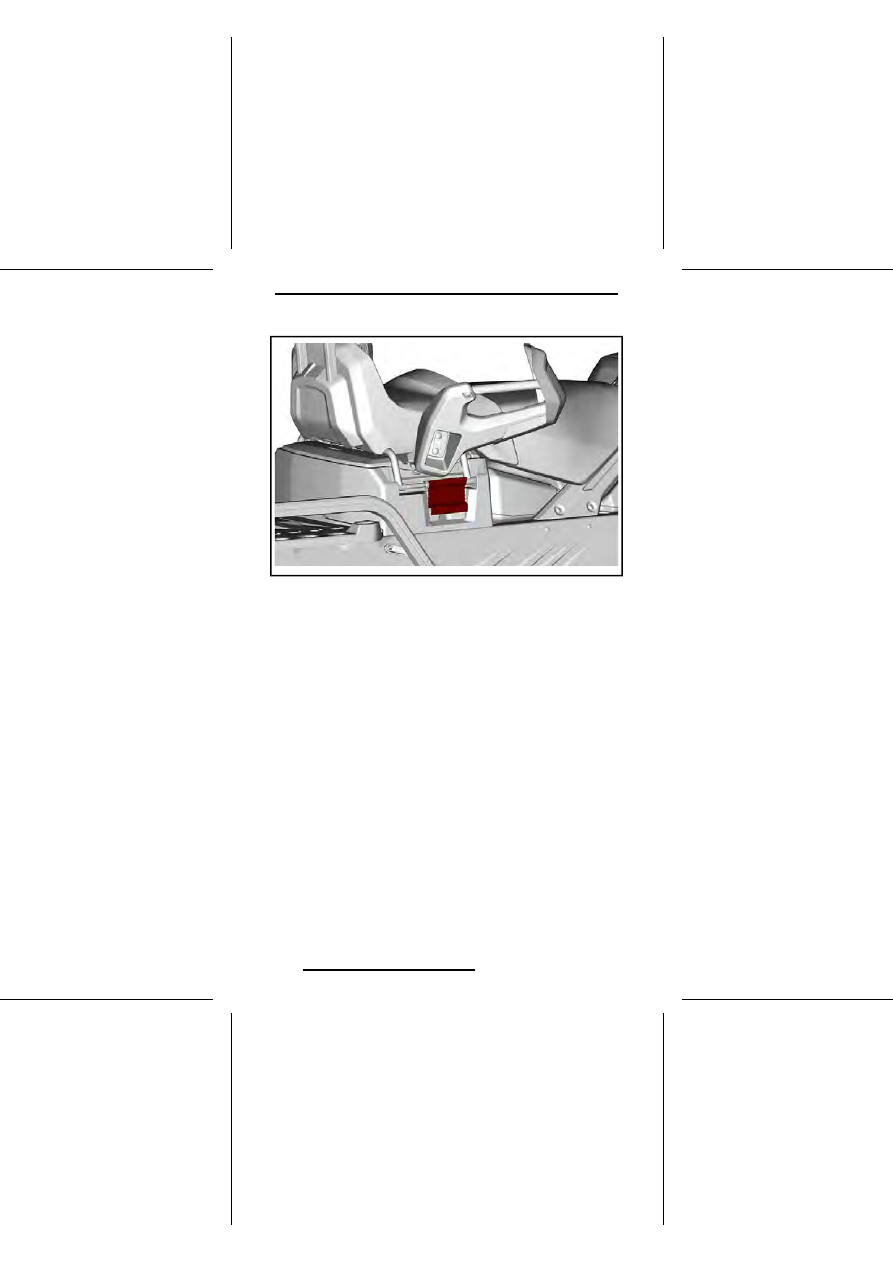

Откройте замок сиденья с обеих сторон.

СТАНДАРТНОЕ ПАССАЖИРСКОЕ СИДЕНЬЕ

113

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПАССАЖИРСКОЕ СИДЕНЬЕ ПОВЫШЕННОЙ КОМФОРТНО-
СТИ

2.

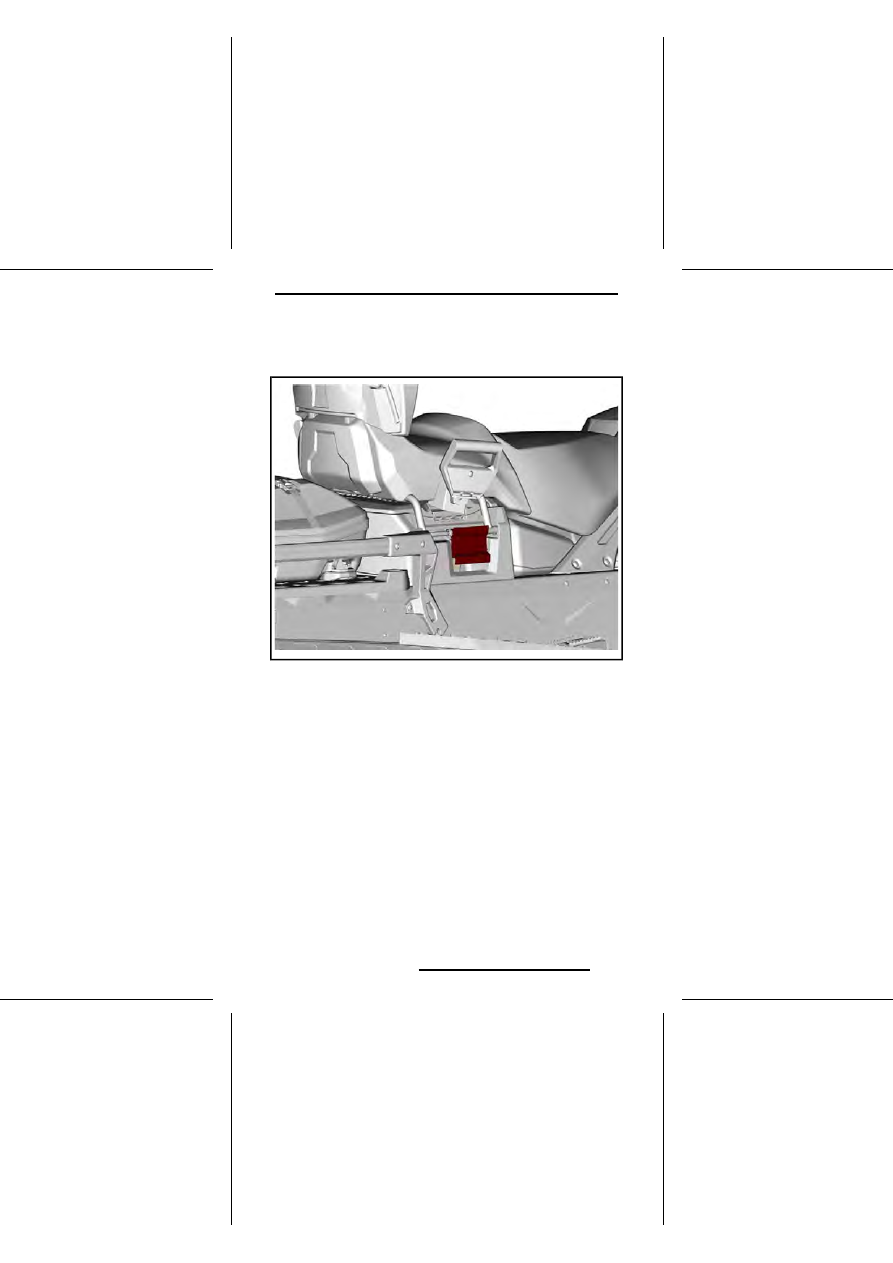

Поднимите сиденье, чтобы отсоединить электрический разъем (при
наличии).

3.

Снимите пассажирское сиденье.

Установка пассажирского сиденья

Установка осуществляется в обратной последовательности. Обратите
внимание на следующее.
При установке сиденья проследите за тем, чтобы замки зафиксировались
на второй ступени.

114

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

1.

Первая ступень

2.

Вторая ступень

Спинка сиденья

Снятие спинки сиденья пассажира (модели
Commander)

1.

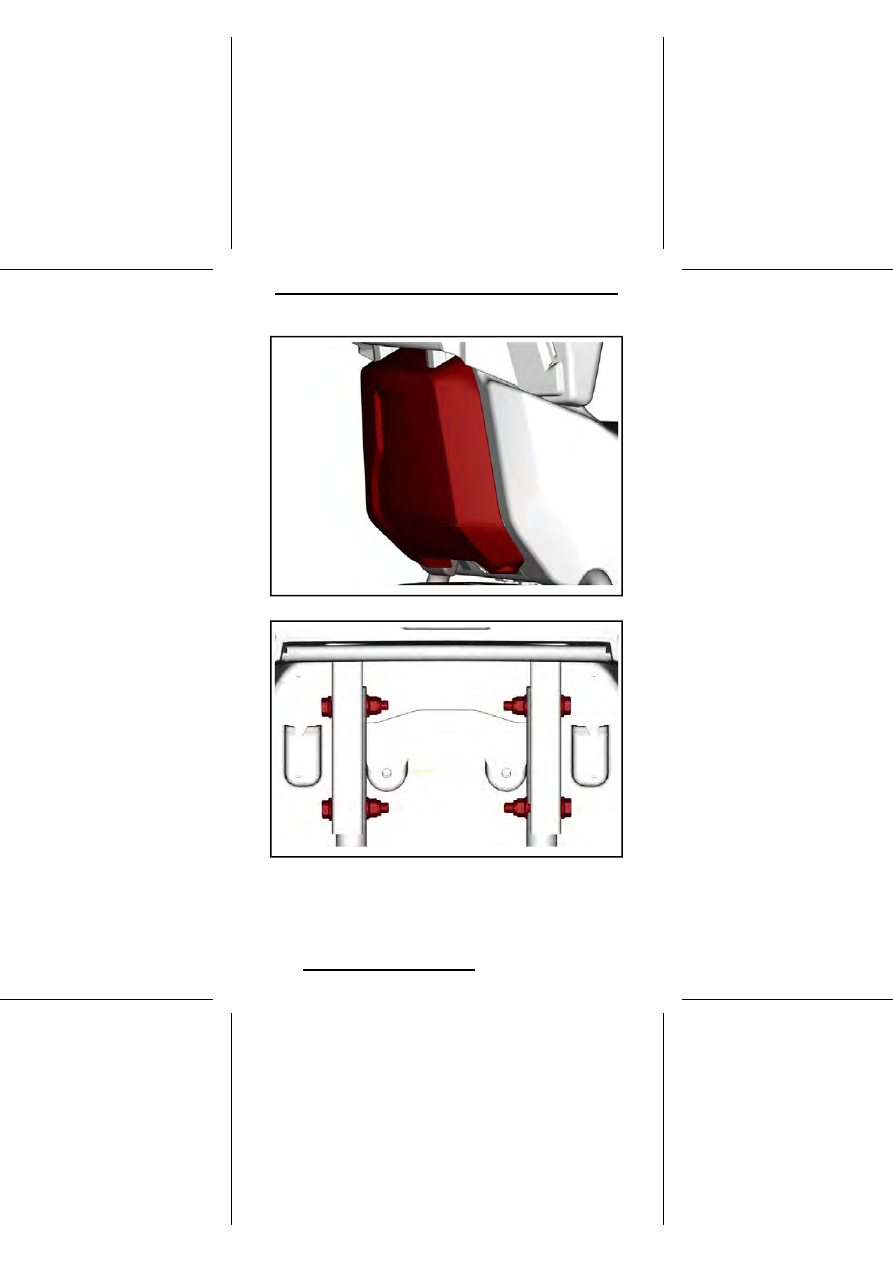

Снимите следующие элементы крепления.

2.

Снимите панель отделки, сдвинув ее вверх.

115

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

3.

Снимите следующие элементы крепления.

4.

Снимите пассажирскую спинку.

116

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Установка спинки сиденья пассажира (модели
Commander)

Установка осуществляется в обратной последовательности. Обратите
внимание на следующее.

МОМЕНТ ЗАТЯЖКИ

12,8 H•м ± 2,2 H•м

Гайки спинки

Снятие спинки сиденья пассажира (модели 49
Ranger, при наличии)

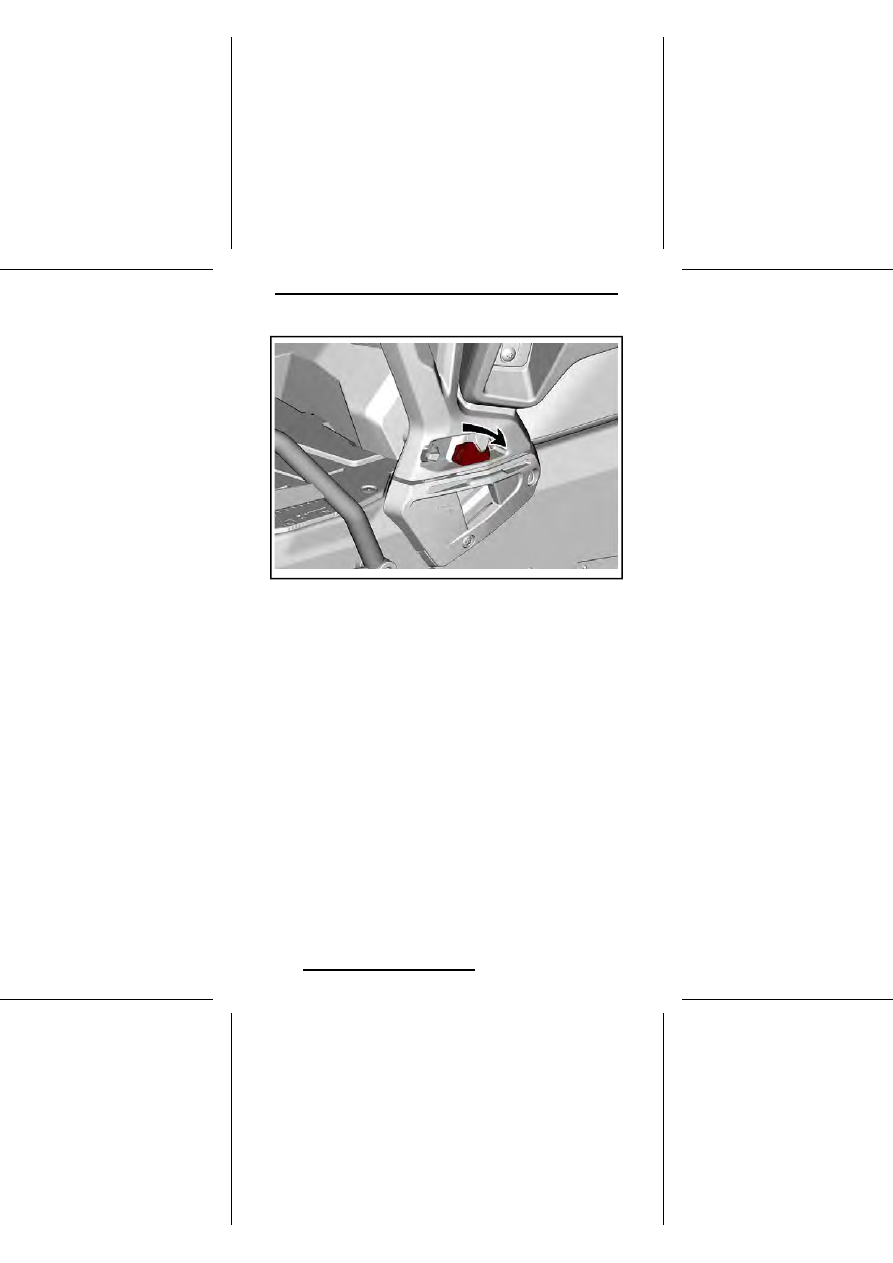

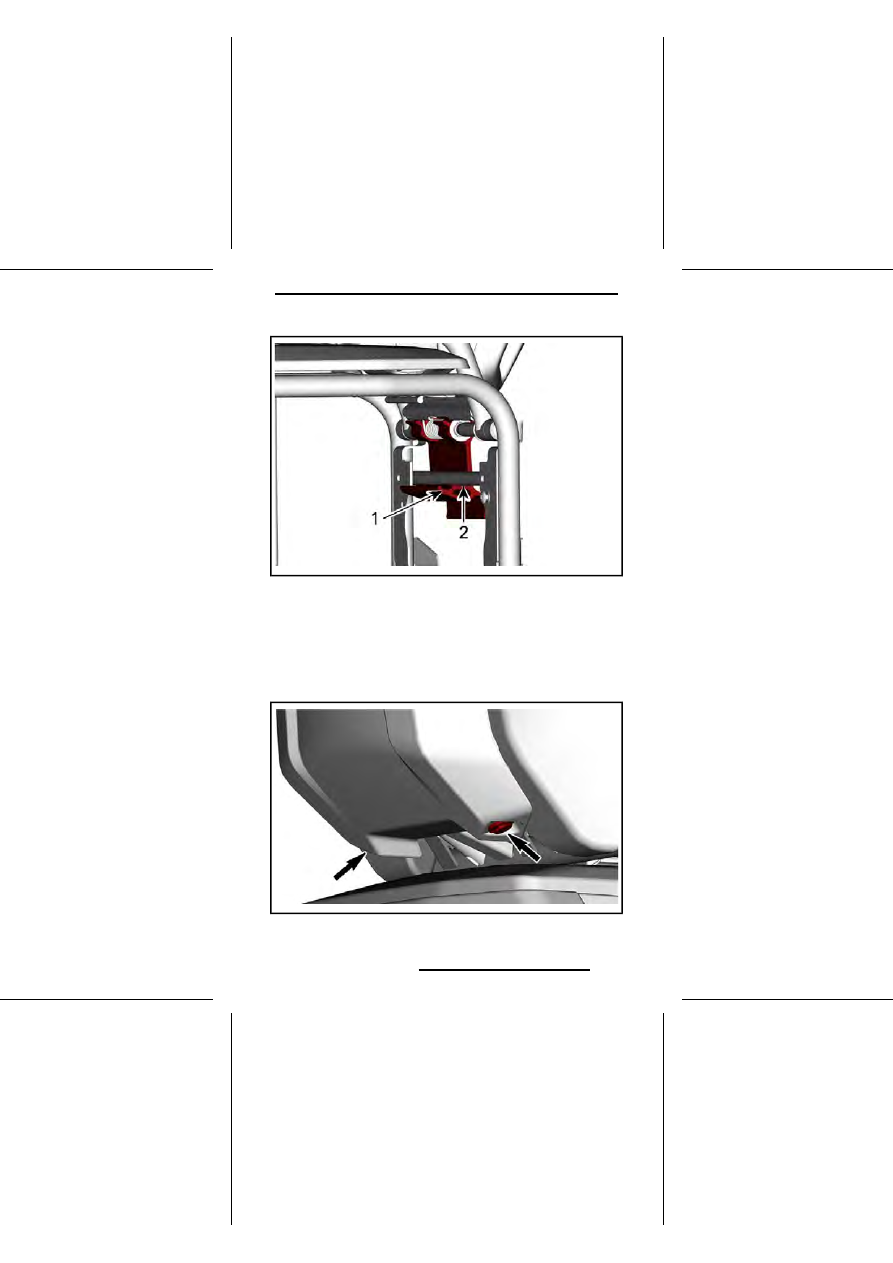

Разблокируйте крышки креплений LinQ с каждой стороны.

Освободите крепления LinQ с каждой стороны и снимите спинку сиденья и
пассажирские поручни (при наличии).

117

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Установка спинки сиденья пассажира (модели 49
Ranger, при наличии)

Установка осуществляется в обратной последовательности.

118

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

15) Пассажирский поручень (на моде-
лях, где он есть)

Снятие пассажирского поручня

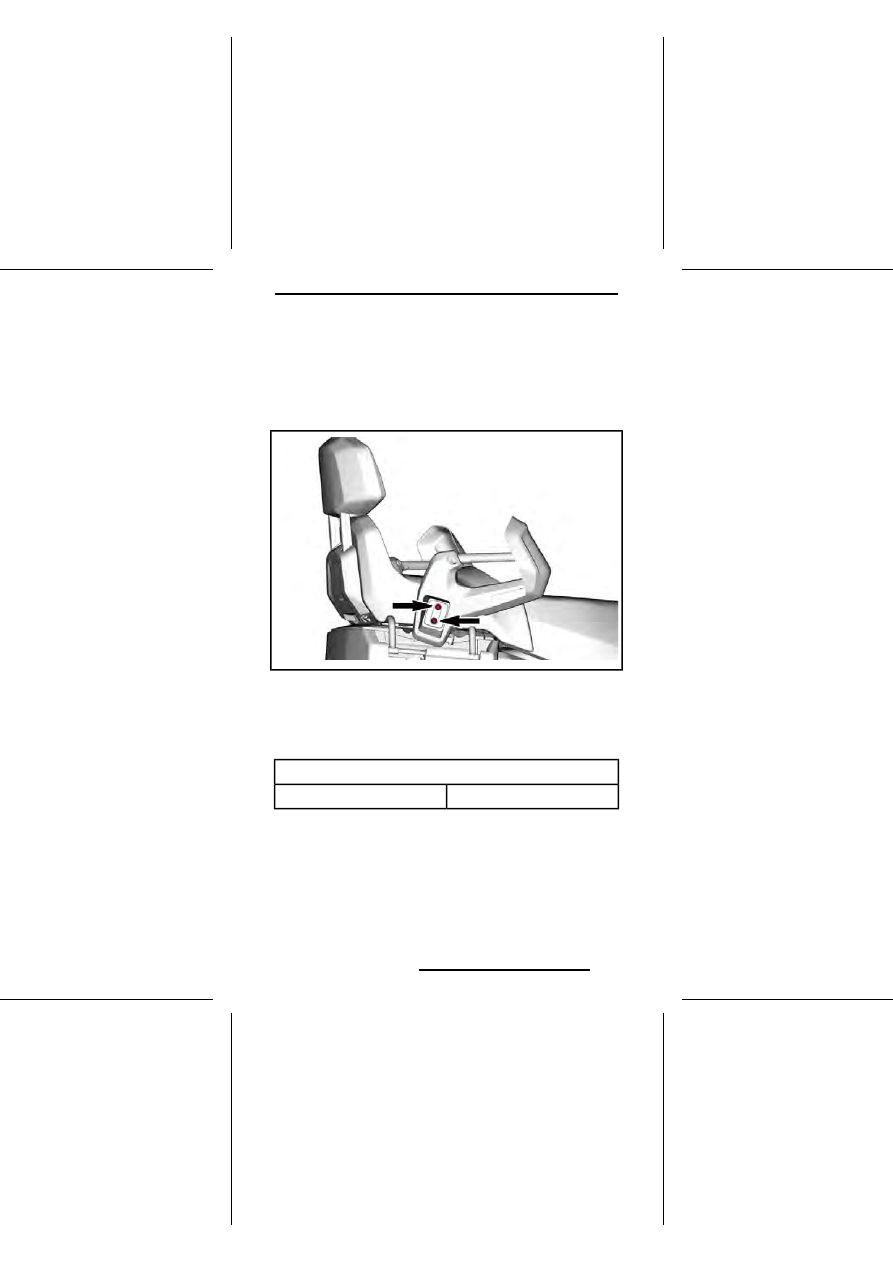

Выверните болты крепления пассажирского поручня.

ТИПОВОЙ ВАРИАНТ

Отсоедините электрический разъем.

Установка пассажирского поручня

Установка осуществляется в обратной последовательности.

МОМЕНТ ЗАТЯЖКИ

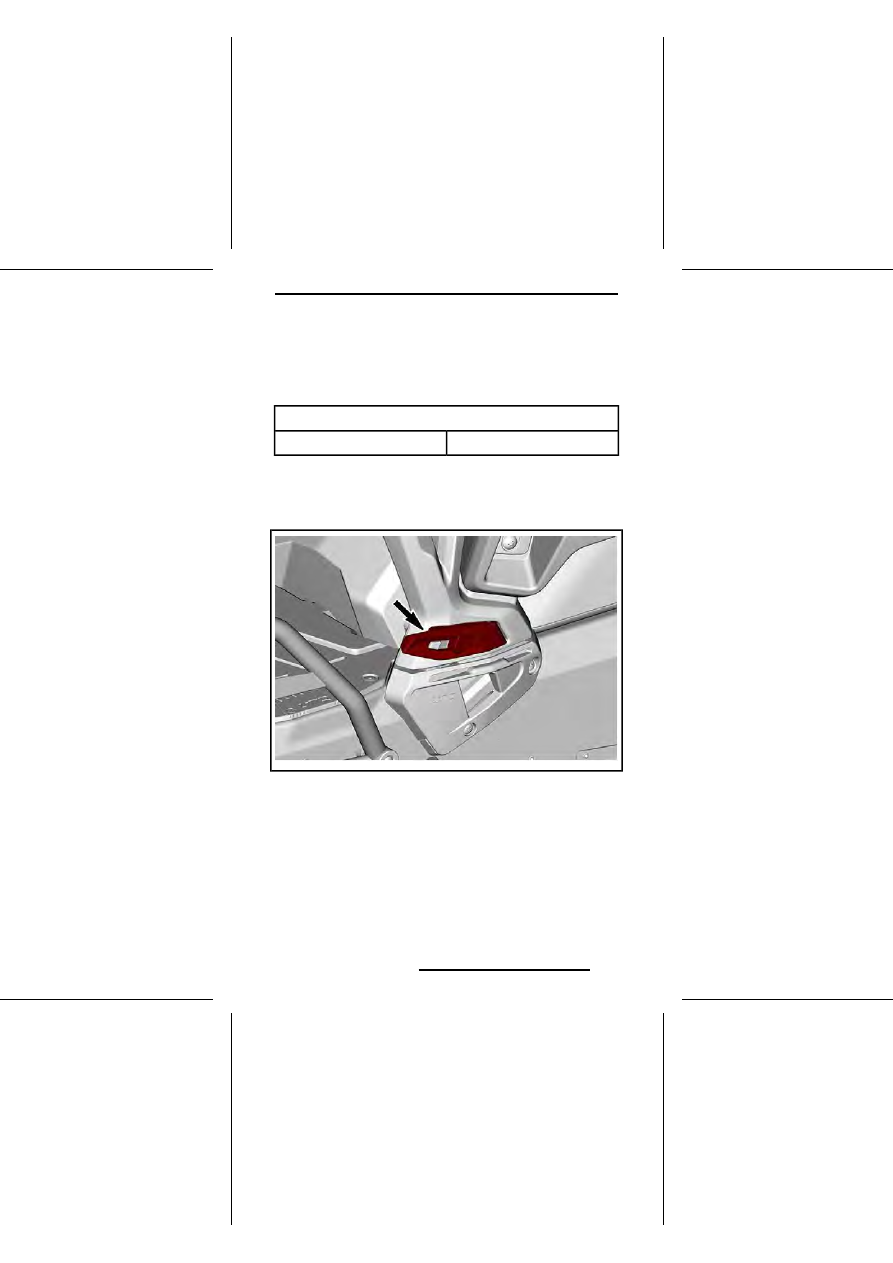

12,8 H•м ± 2,2 H•м

Винты

119

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

16) Передний и задний бамперы

Используются для подъема снегохода вручную.

ОСТОРОЖНО!

Избегайте получения травм, при поднимании

снегохода применяйте правильную технику подъёма — исполь-
зуйте силу ног. Не поднимайте заднюю часть снегохода, если
у вас для этого недостаточно сил. Для подъёма снегохода
используйте соответствующие технические средства или
обратитесь к кому-нибудь за помощью.

ТИПОВОЙ ВАРИАНТ

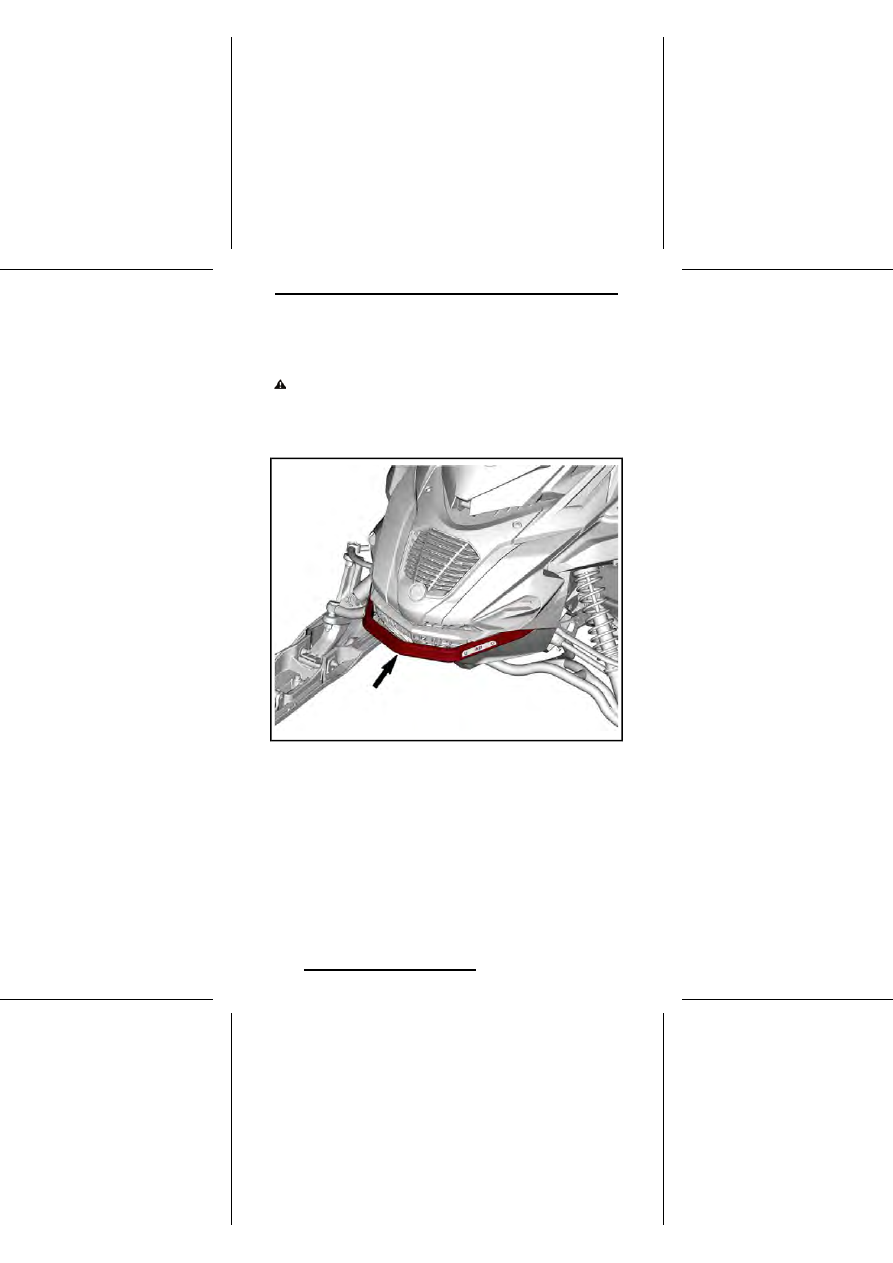

1.

Передний бампер

120

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
