Снегоход LYNX RADIEN серия Utility ACE. Руководство пользователя (2021 год) - часть 10





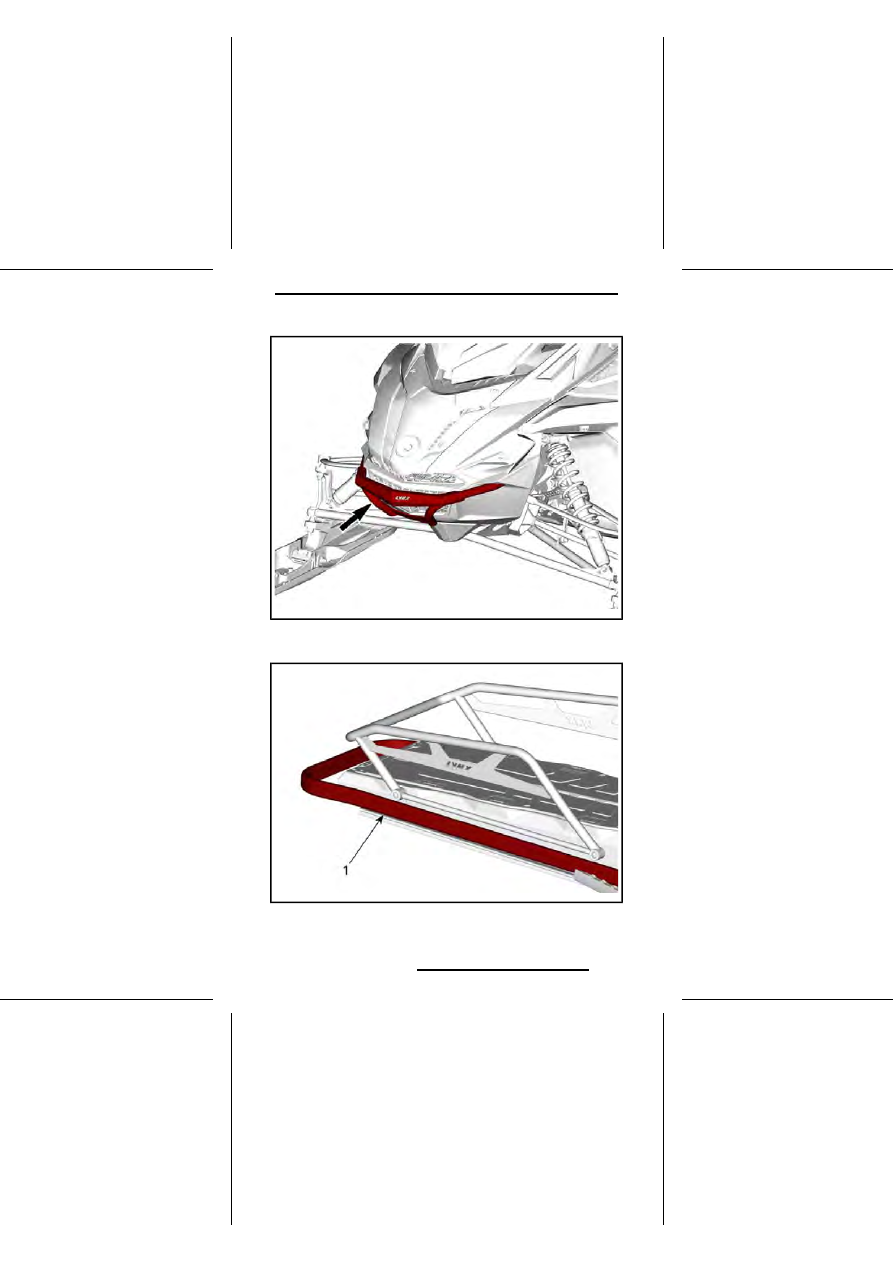

МОДЕЛИ 49 Ranger PRO

1.

Передний бампер

МОДЕЛИ 49 Ranger

1.

Задний бампер

121

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

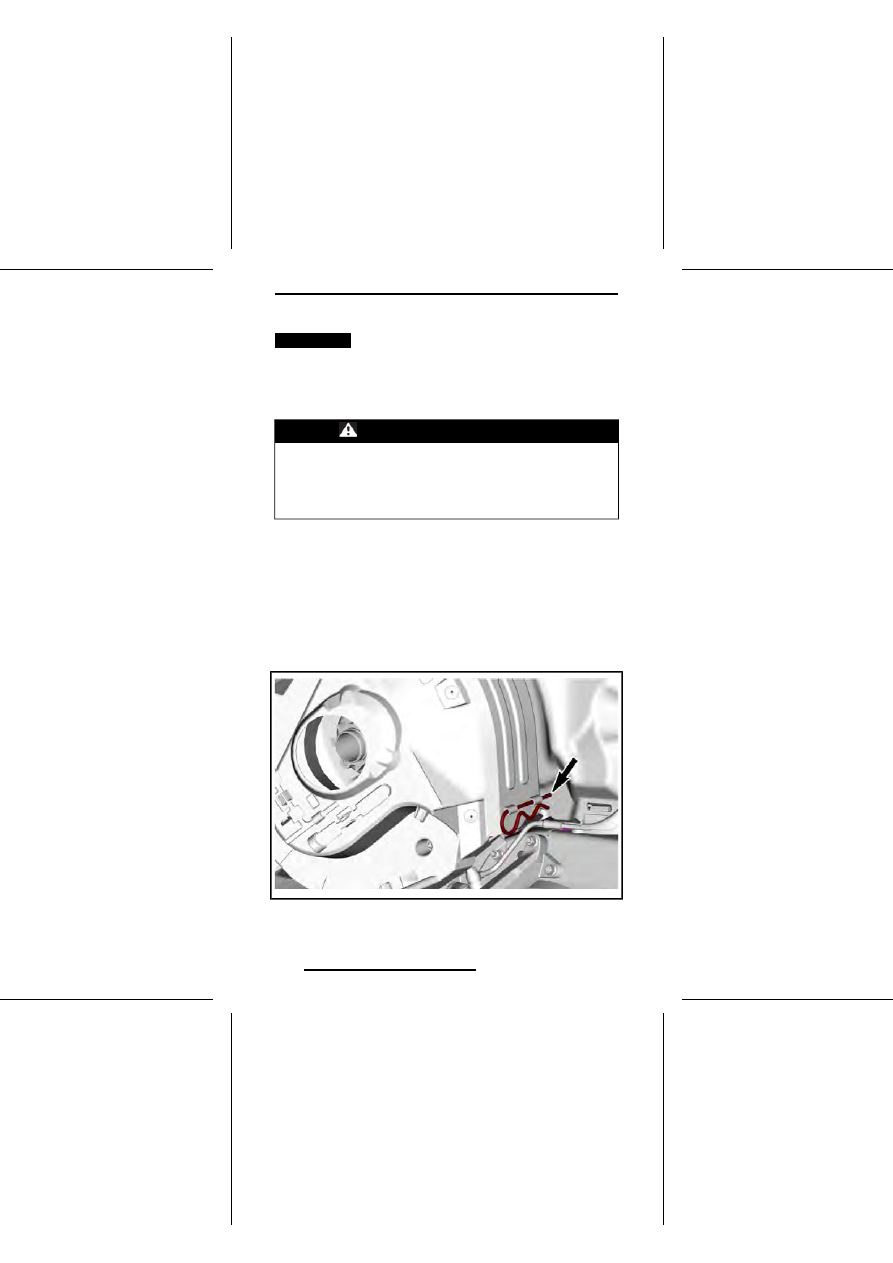

ВНИМАНИЕ

Не буксируйте и не поднимайте снегоход за

лыжи.

17) Защитный кожух ремня вариатора

Снятие защитного кожуха ремня вариатора

ПРЕДУПРЕЖДЕНИЕ

Не допускается работа двигателя:

-

Со снятым кожухом ремня вариатора и защитными ограждениями.

-

С открытым или снятым капотом и/или боковыми панелями.

ЗАПРЕЩАЕТСЯ выполнять регулировки подвижных частей
при работающем двигателе.

ПРИМЕЧАНИЕ:

Защитный кожух ремня вариатора специально изготовлен

несколько большего размера, чтобы обеспечить натяг в сопряжении с

фиксаторами. Это позволяет снизить уровень шума и вибраций. При уста-

новке кожуха необходимо сохранить этот натяг.

Снимите колпачок шнура безопасности (ключ DESS) с контактного устрой-
ства.
Откройте левую боковую панель. См. описание операции в текущем разделе.

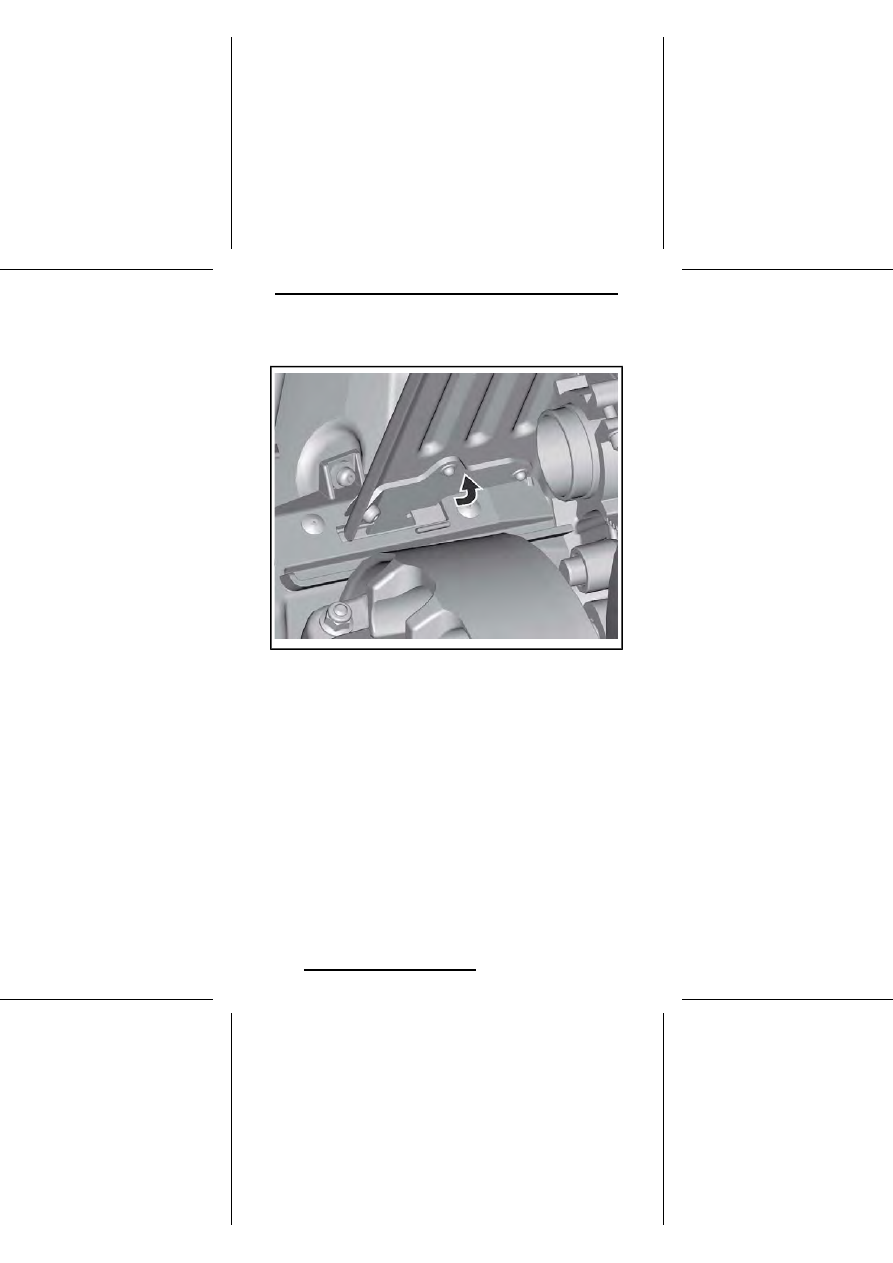

Извлеките проволочный фиксатор.

ТИПОВОЙ ВАРИАНТ

Поднимите кожух за его заднюю часть и извлеките из передних выступов.

122

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Установка защитного кожуха ремня вариатора

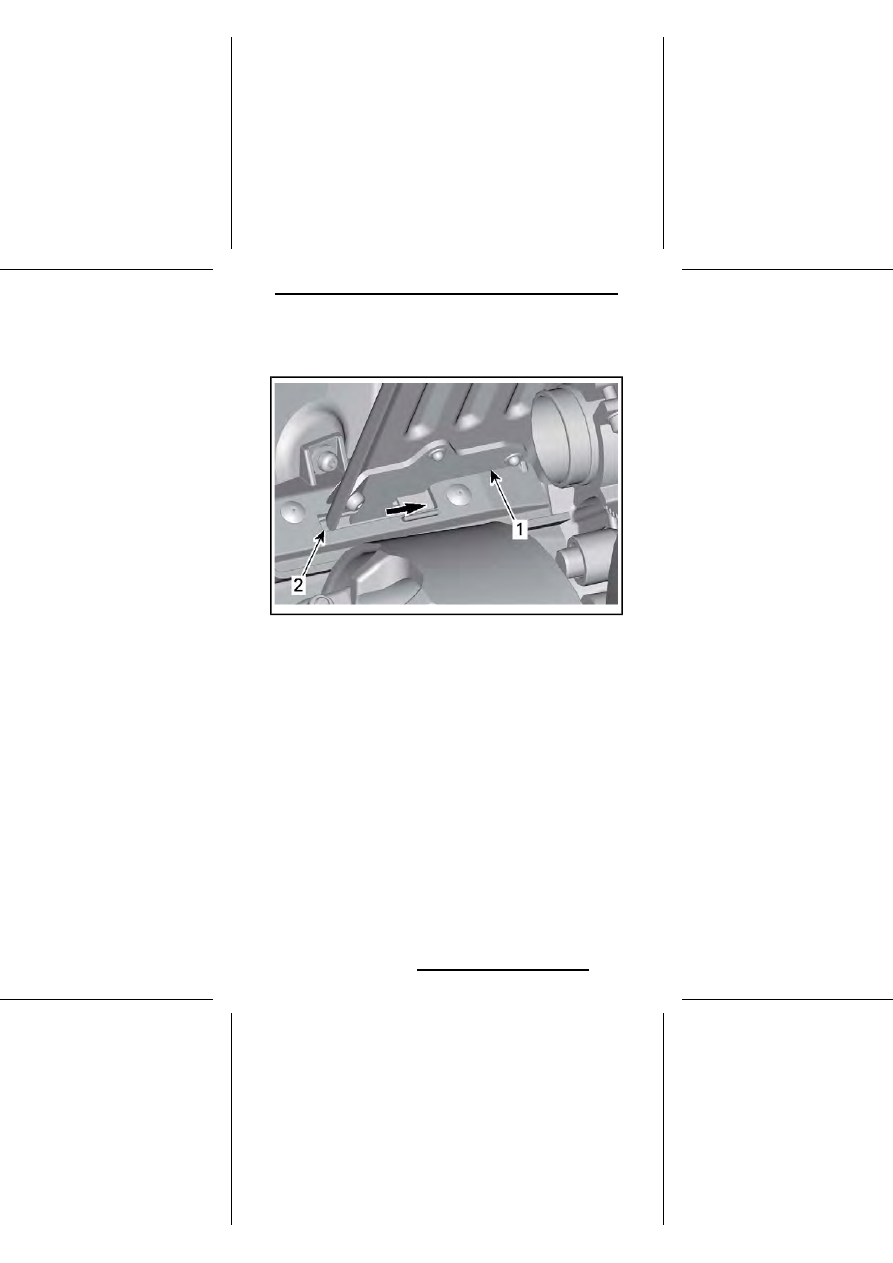

Вставьте выступ в паз и установите его на место.

1.

Фиксатор кожуха ремня вариатора

2.

Передний паз

123

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Нажмите на кожух ремня вариатора по направлению к двигателю, а затем
в направлении передней части снегохода.

124

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

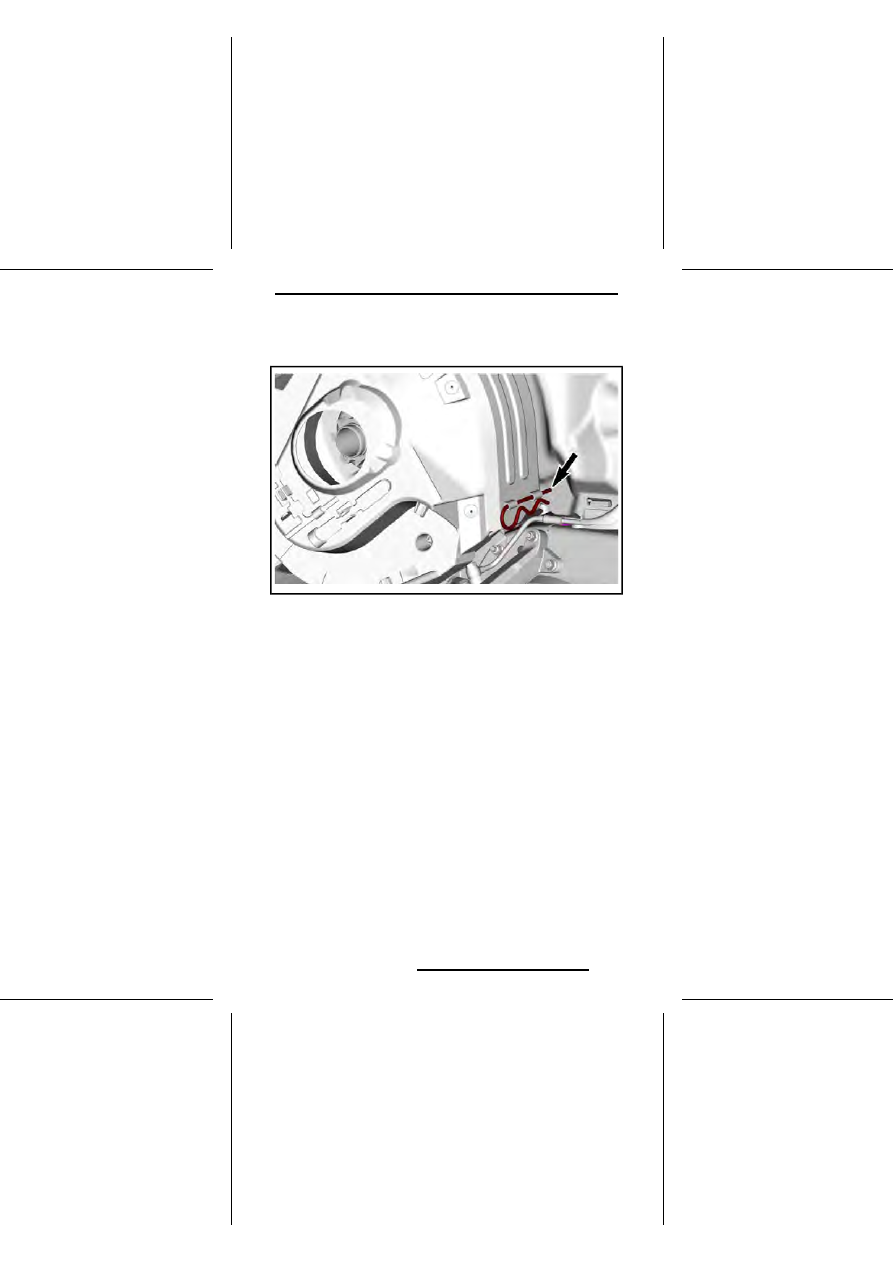

Установите заднюю часть кожуха на держатель и закрепите его с помощью
проволочного фиксатора.

ТИПОВОЙ ВАРИАНТ

18) Инструменты и приспособления

Конструкция кожуха ремня вариатора предусматривает возможность разме-
щение набора инструментов, предназначенного для выполнения элемен-
тарных операций технического обслуживания.
Инструменты входят в комплект поставки снегохода. Они всегда должны
устанавливаться в надлежащем месте и в надлежащей ориентации.

125

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

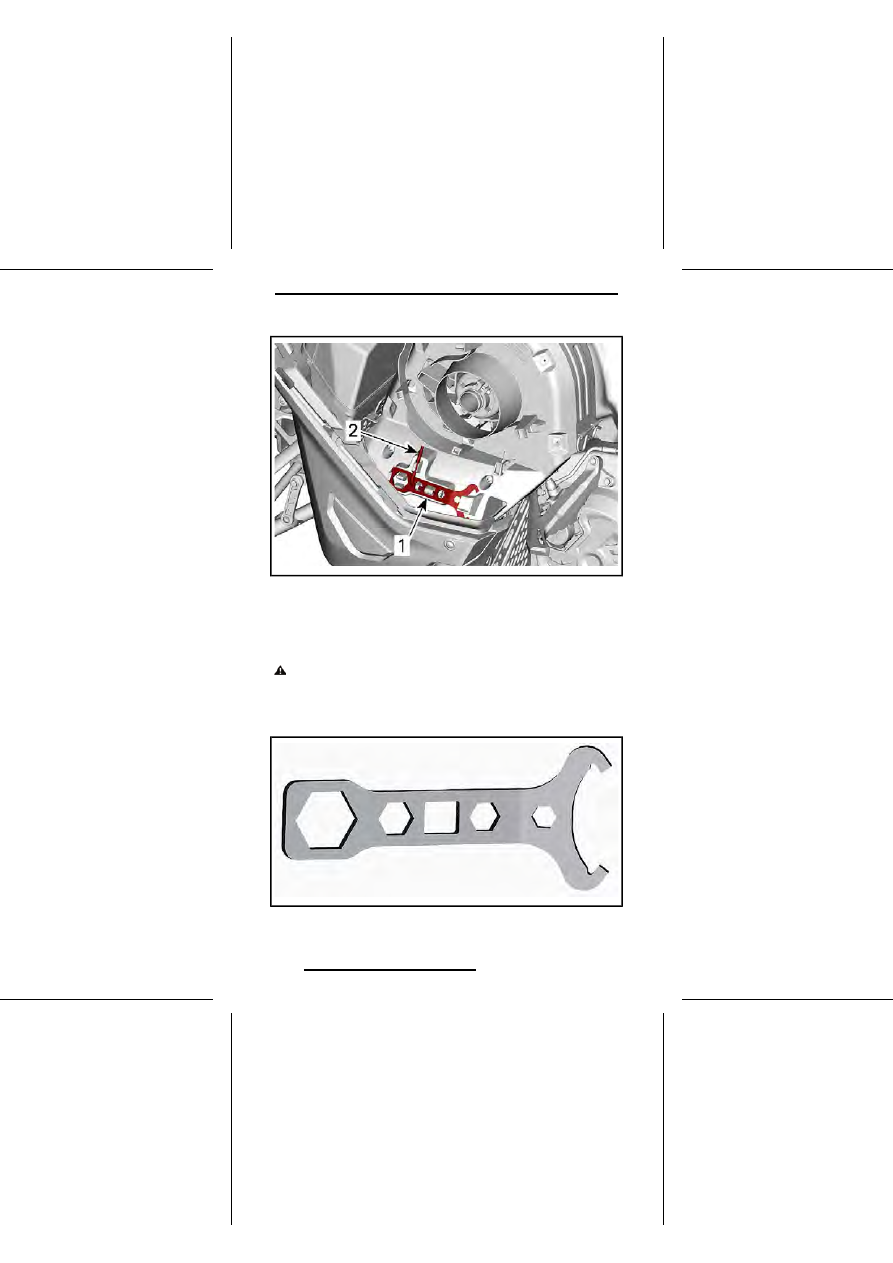

ТИПОВОЙ ВАРИАНТ — РАСПОЛОЖЕНИЕ ИНСТРУМЕНТОВ
В ЗАЩИТНОМ КОЖУХЕ РЕМНЯ ВАРИАТОРА

1.

Приспособление для регулировки

2.

Приспособление для разведения шкива

Выполняйте установку в следующем порядке:

ОСТОРОЖНО!

Убедитесь, что возимый комплект инструмен-

тов надежно зафиксирован на кожухе. Инструменты могут от-
крепиться и повредить вращающиеся детали.

1.

Задвиньте открытый конец инструмента для регулировки подвески под
фиксирующую лапку.

ПРИСПОСОБЛЕНИЕ ДЛЯ РЕГУЛИРОВКИ

2.

Нажмите закрытым концом на крепежные лапки.

126

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

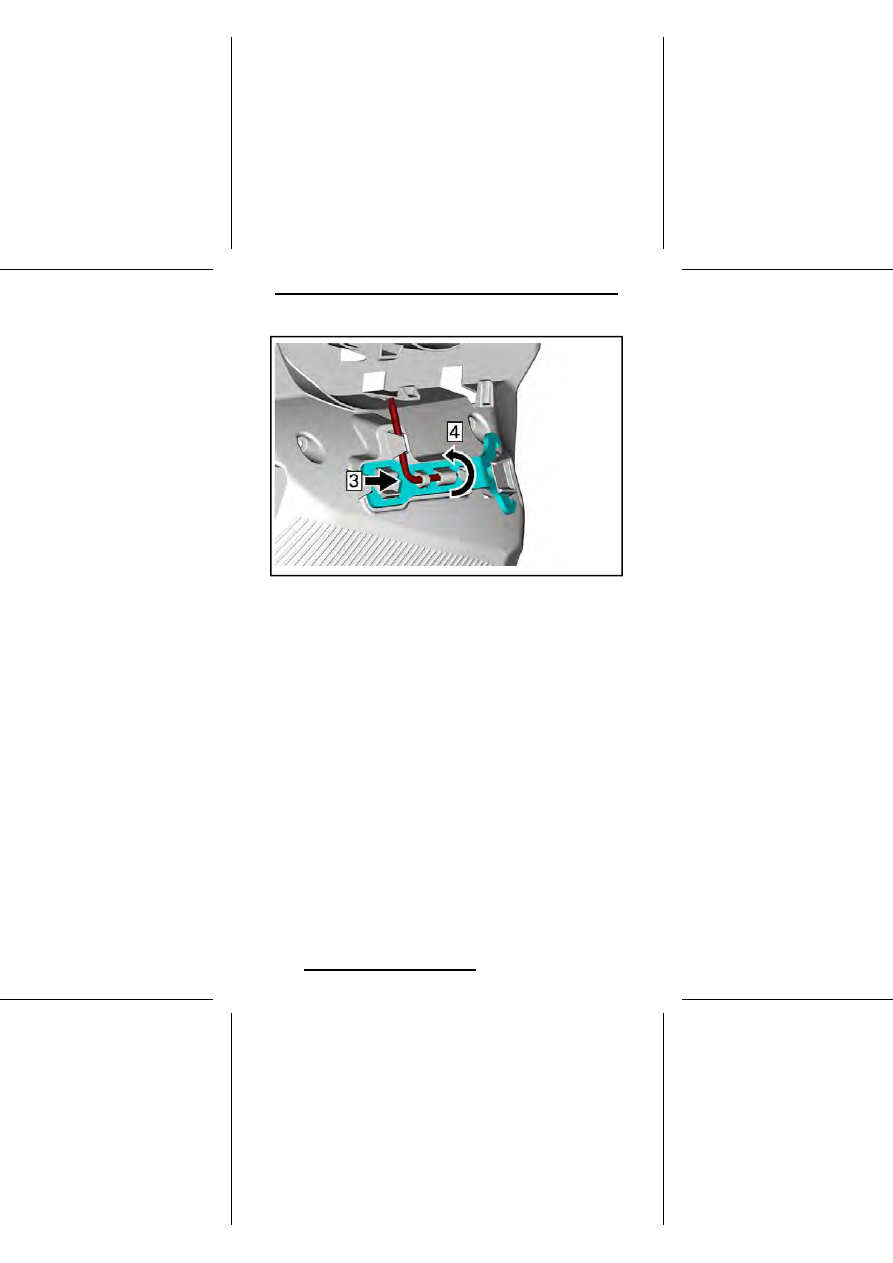

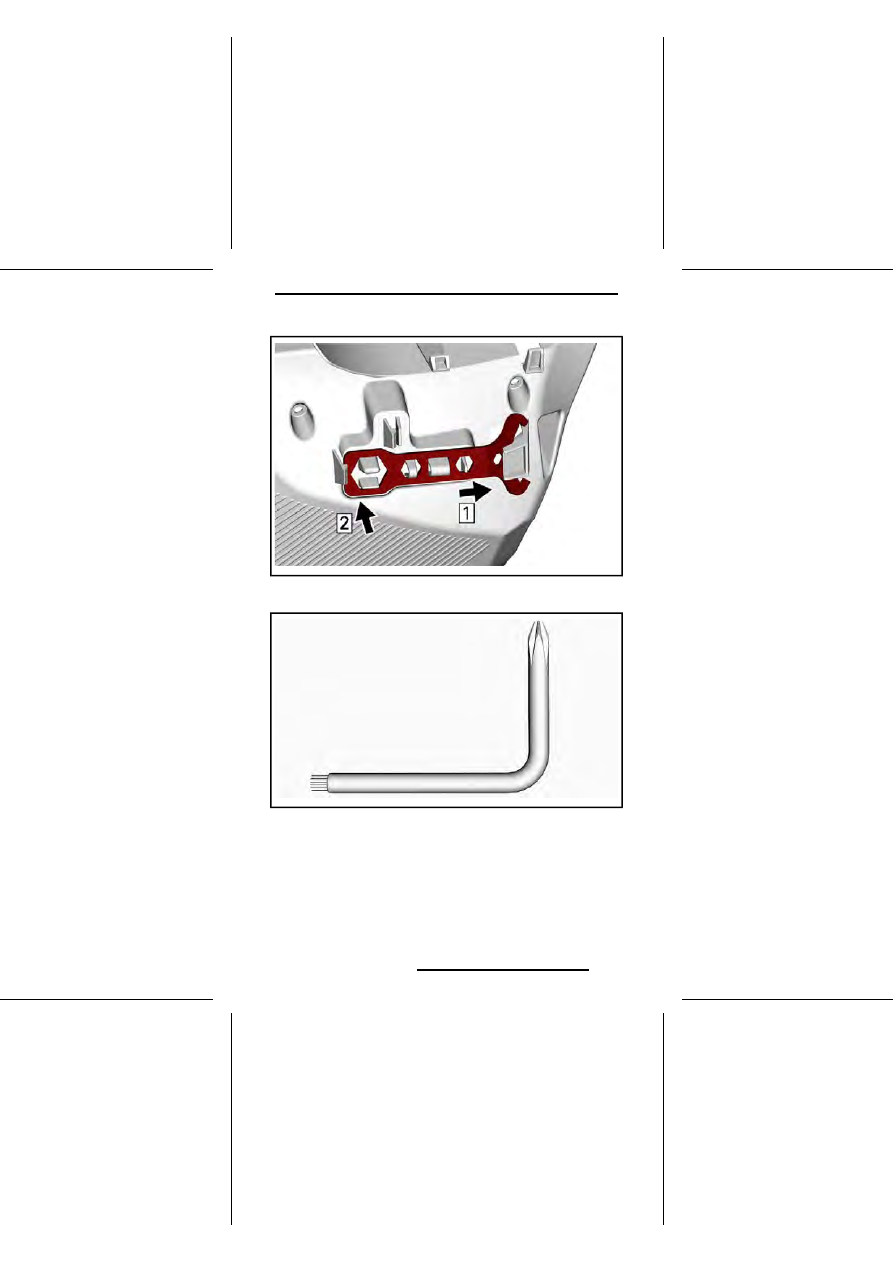

3.

Вставьте короткий конец инструмента для разведения шкива и регули-
ровки фар в отверстие.

ПРИСПОСОБЛЕНИЕ ДЛЯ РАЗВЕДЕНИЯ ШКИВА ВАРИАТОРА

4.

Поверните и зафиксируйте длинный конец на месте.

127

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

19) Держатель запасного ремня вариа-
тора

Запасной ремень вариатора может храниться в держателе, расположенном
на защитном кожухе ремня вариатора.

ПРИМЕЧАНИЕ:

Запасной ремень вариатора не входит в комплект по-

ставки снегохода.

Расположите запасной ремень вариатора в посадочном месте защитного
кожуха ремня вариатора.

128

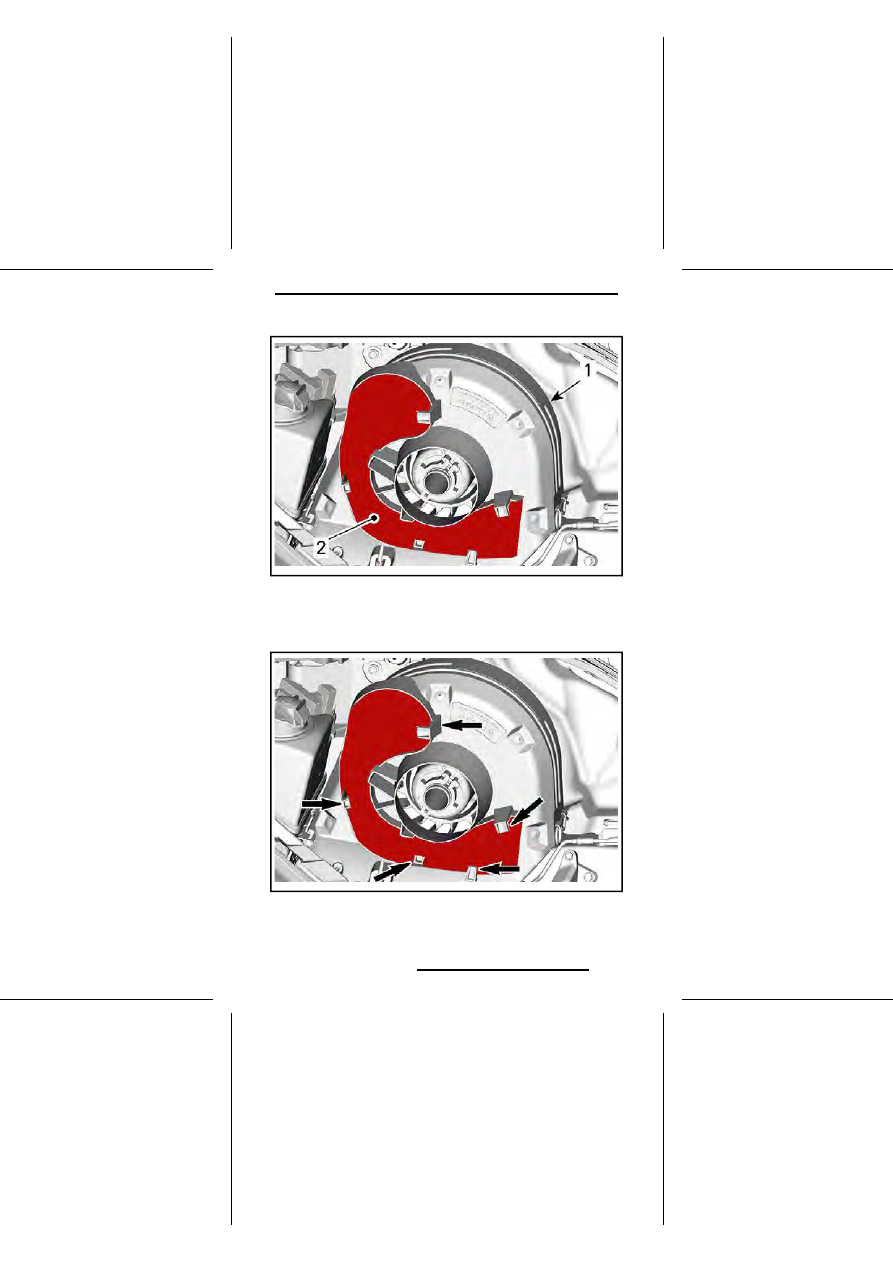

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ТИПОВОЙ ВАРИАНТ

1.

Защитный кожух ремня вариатора

2.

Паз

Закрепите его на месте, введя в зацепление с фиксаторами.

ТИПОВОЙ ВАРИАНТ

129

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

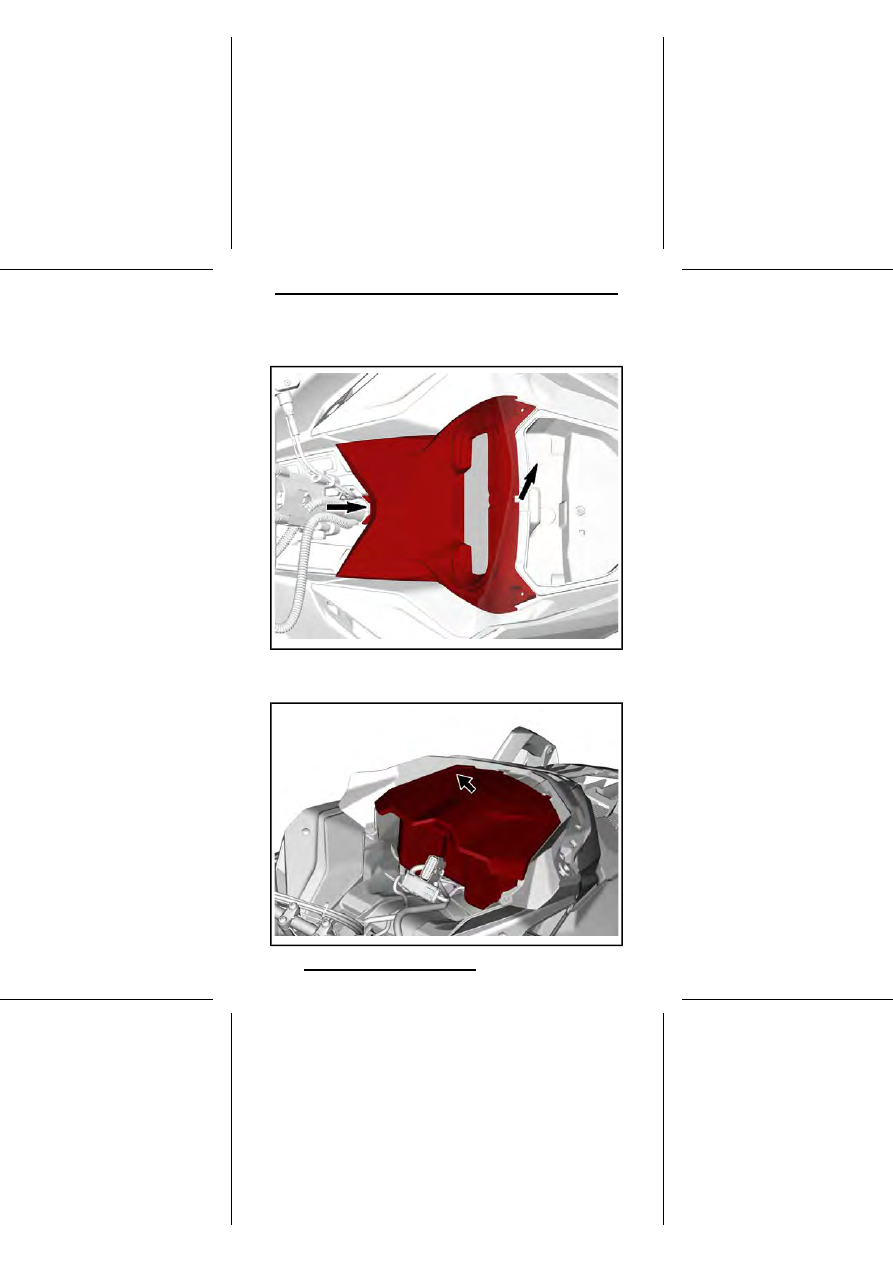

20) Верхний элемент корпуса

Снятие верхнего элемента корпуса

1.

Снимите ветровое стекло.

2.

Откройте багажное отделение.

ТИПОВОЙ ВАРИАНТ

130

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

3.

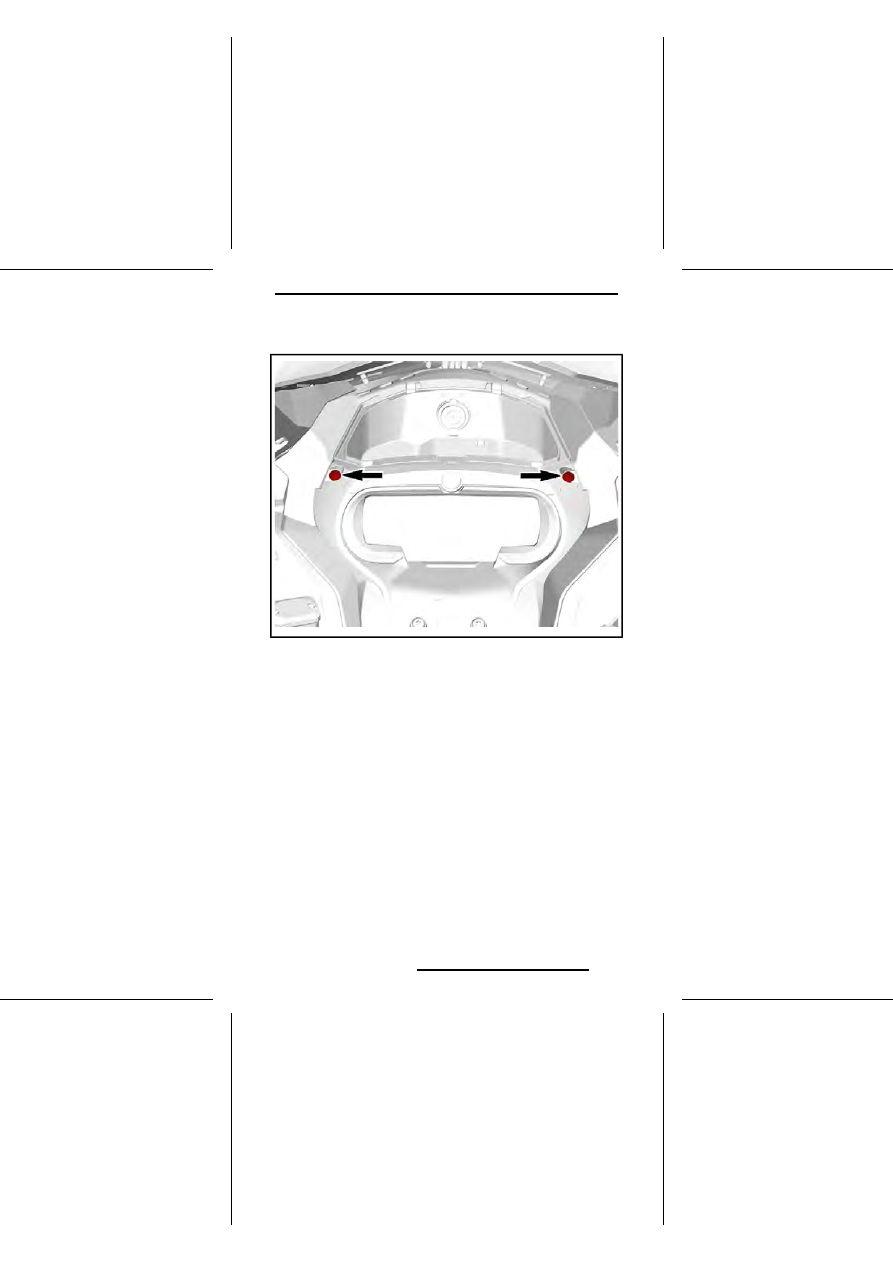

Выверните болты крепления панели приборов.

ТИПОВОЙ ВАРИАНТ

131

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

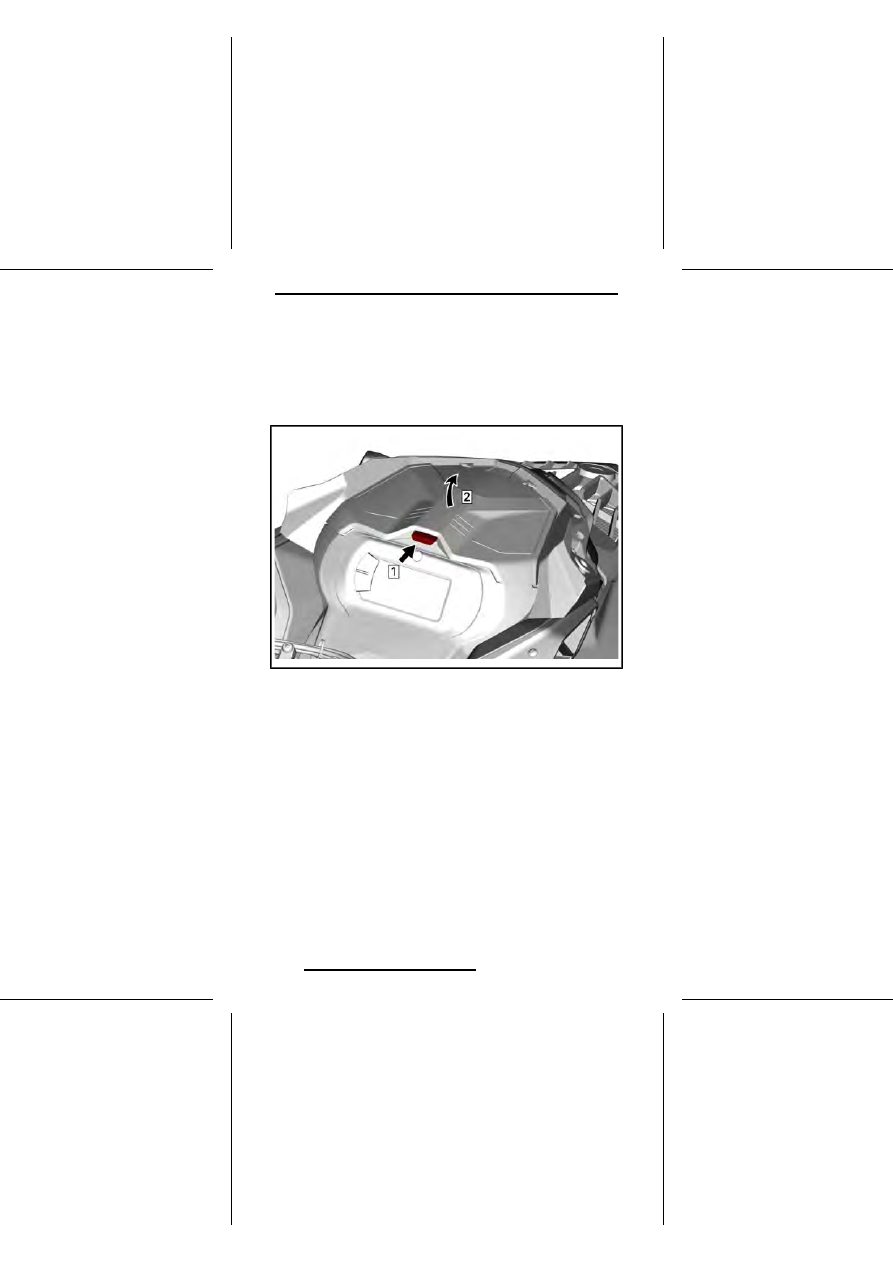

4.

Поднимите переднюю часть панели приборов, а затем сместите ее
вперед, чтобы снять.

5.

Отсоедините разъём панели приборов и уберите её в сторону.

6.

Перед снятием вещевого отсека (при наличии) отсоедините разъем
розетки 12В.

132

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

7.

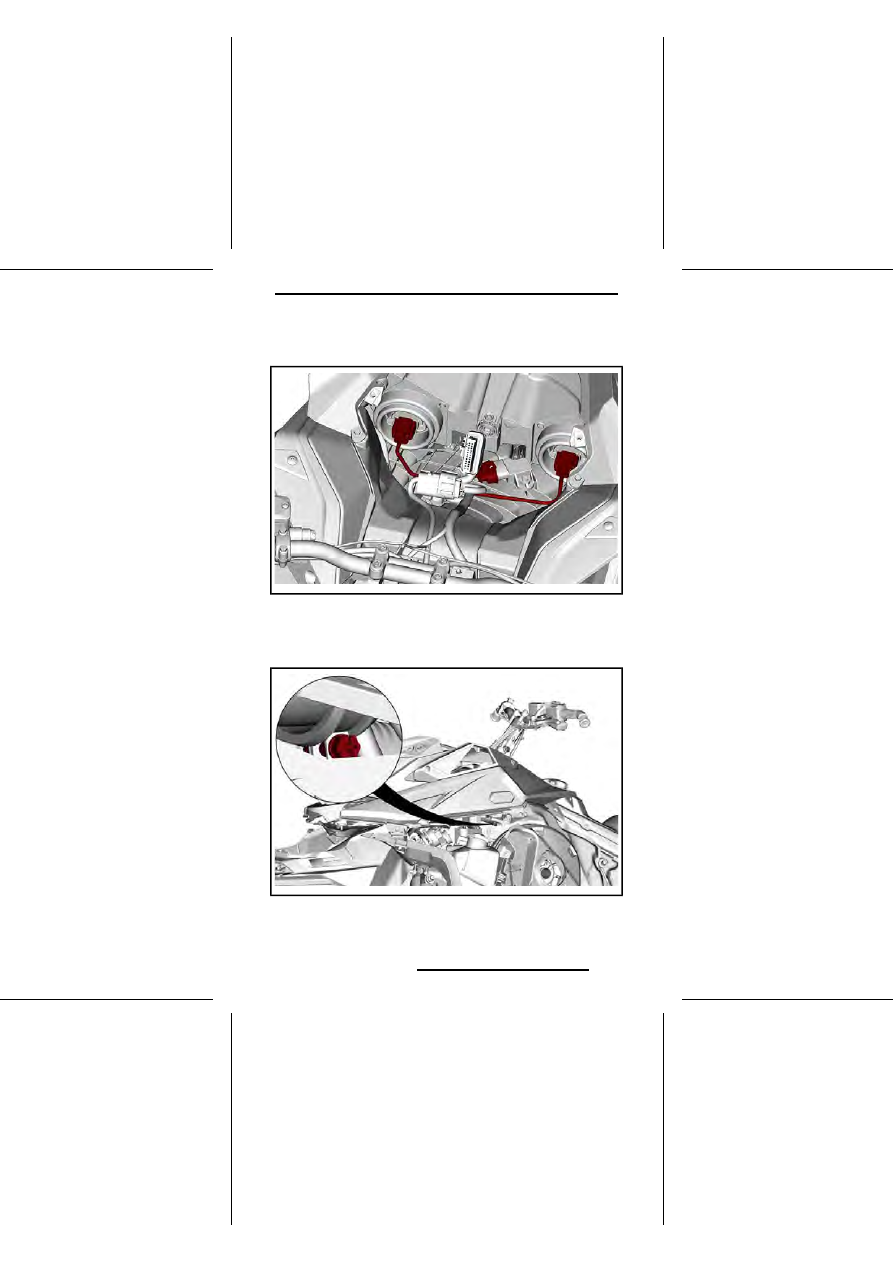

Отсоедините электрические разъемы датчика давления и температуры
во впускном коллекторе и фар.

ТИПОВОЙ ВАРИАНТ

8.

Снимите обе боковые панели. См. главу

«БОКОВЫЕ ПАНЕЛИ» в теку-

щем разделе.

9.

Ослабьте хомут крепления впускного воздуховода.

10. Выверните болты крепления верхнего элемента корпуса (капота) с

обеих сторон.

133

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

11. Снимите верхний элемент корпуса.

11.1

Возьмите верхний элемент корпуса за опору приборной пане-
ли.

11.2

Потяните верхний элемент корпуса вперед.

11.3

Снимите верхний элемент корпуса со снегохода.

Установка верхнего элемента корпуса

1.

Работая спереди, вставьте фиксаторы верхнего элемента корпуса в
верхние пазы поддона.

2.

Нижняя и задняя части верхнего элемента корпуса.

ПРИМЕЧАНИЕ:

Убедитесь, что впускной воздуховод правильно установ-

лен в чехле.

3.

Затяните хомут крепления впускного воздуховода.

4.

На обеих сторонах: установите винты крепления верхнего элемента
корпуса.

5.

Установите капот.

МОМЕНТ ЗАТЯЖКИ

2,3 H•м ± 0,2 H•м

Винты верхнего элемента

корпуса

6.

Подсоедините электрический разъем датчика давления и температуры
во впускном коллекторе (MAPTS).

7.

Подсоедините электрические разъемы фар.

8.

Установите багажное отделение, но оставьте крышку открытой.

9.

Установите панель приборов и закрепите ее винтами.

МОМЕНТ ЗАТЯЖКИ

2,3 H•м ± 0,2 H•м

Винты панели приборов

10. Установите боковые панели.

21) Боковые панели

ПРЕДУПРЕЖДЕНИЕ

Не допускайте работу двигателя снегохода с открытыми или
снятыми боковыми панелями.

134

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

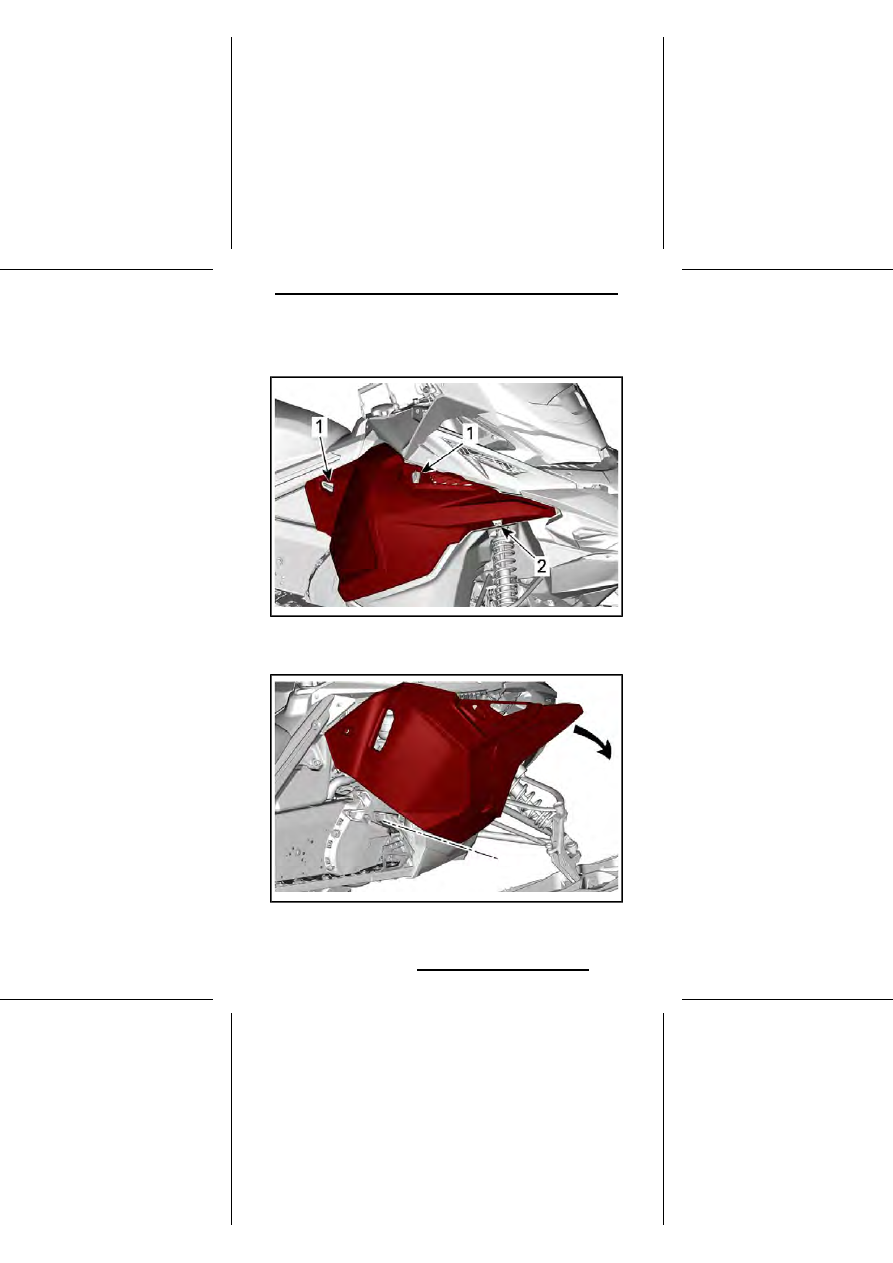

Открывание и закрывание боковых панелей

Освободите все фиксаторы и откройте панель.

ТИПОВОЙ ВАРИАНТ

Шаг 1:

Повернуть

Шаг 2:

Нажать

ТИПОВОЙ ВАРИАНТ

135

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

При закрывании панели убедитесь, что фиксаторы надежно удерживают
ее на месте.

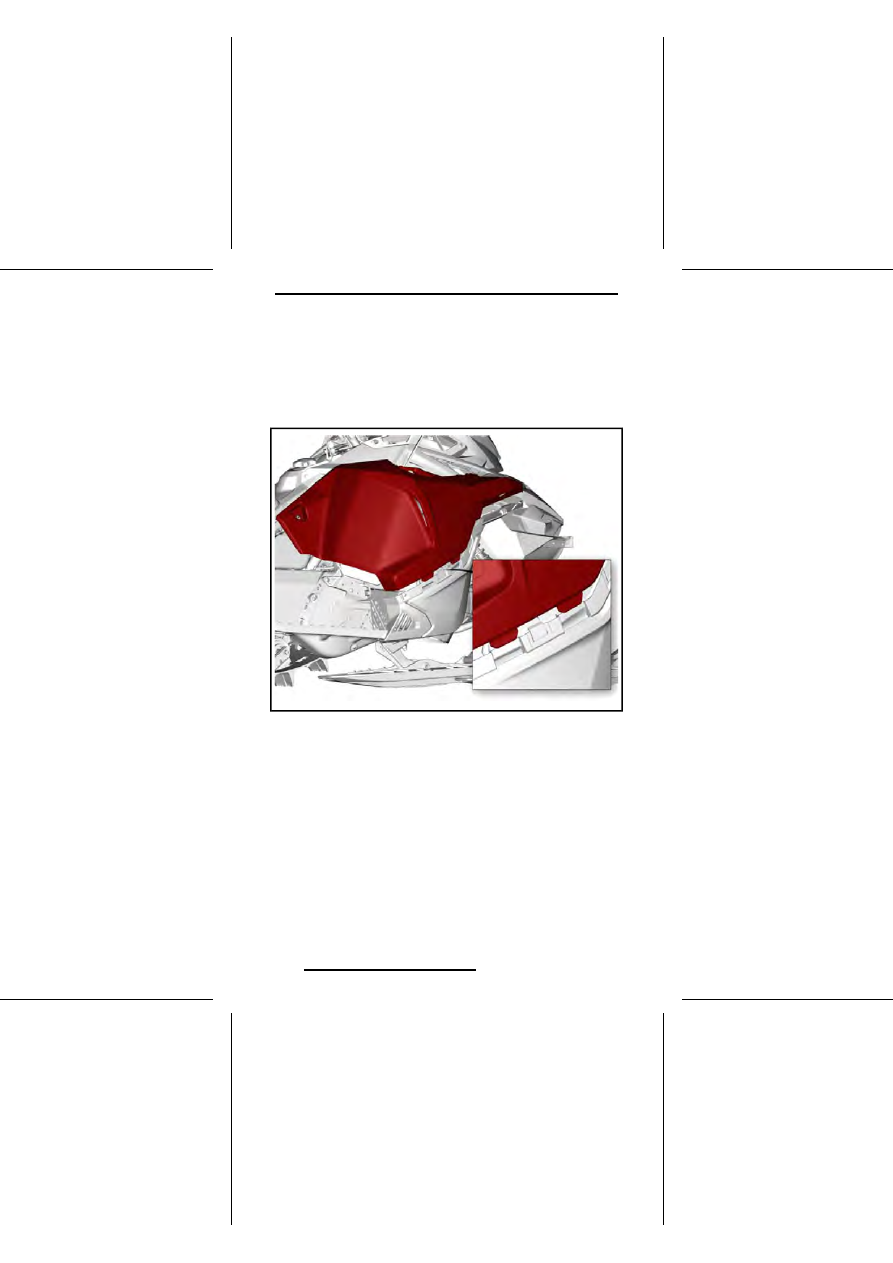

Снятие боковых панелей

Откройте боковую панель.
Поднимите боковую панель, чтобы вывести фиксаторы из зацепления.

136

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
