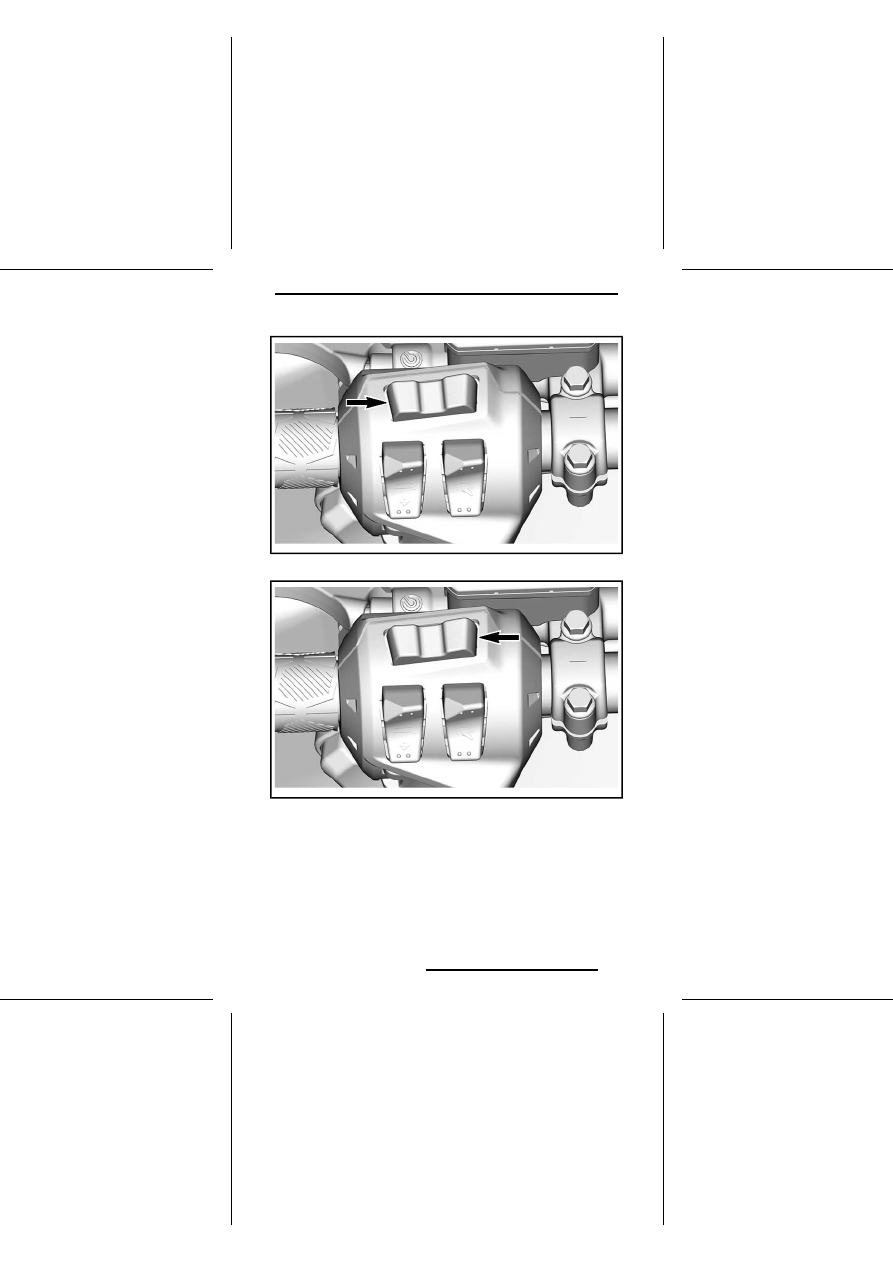

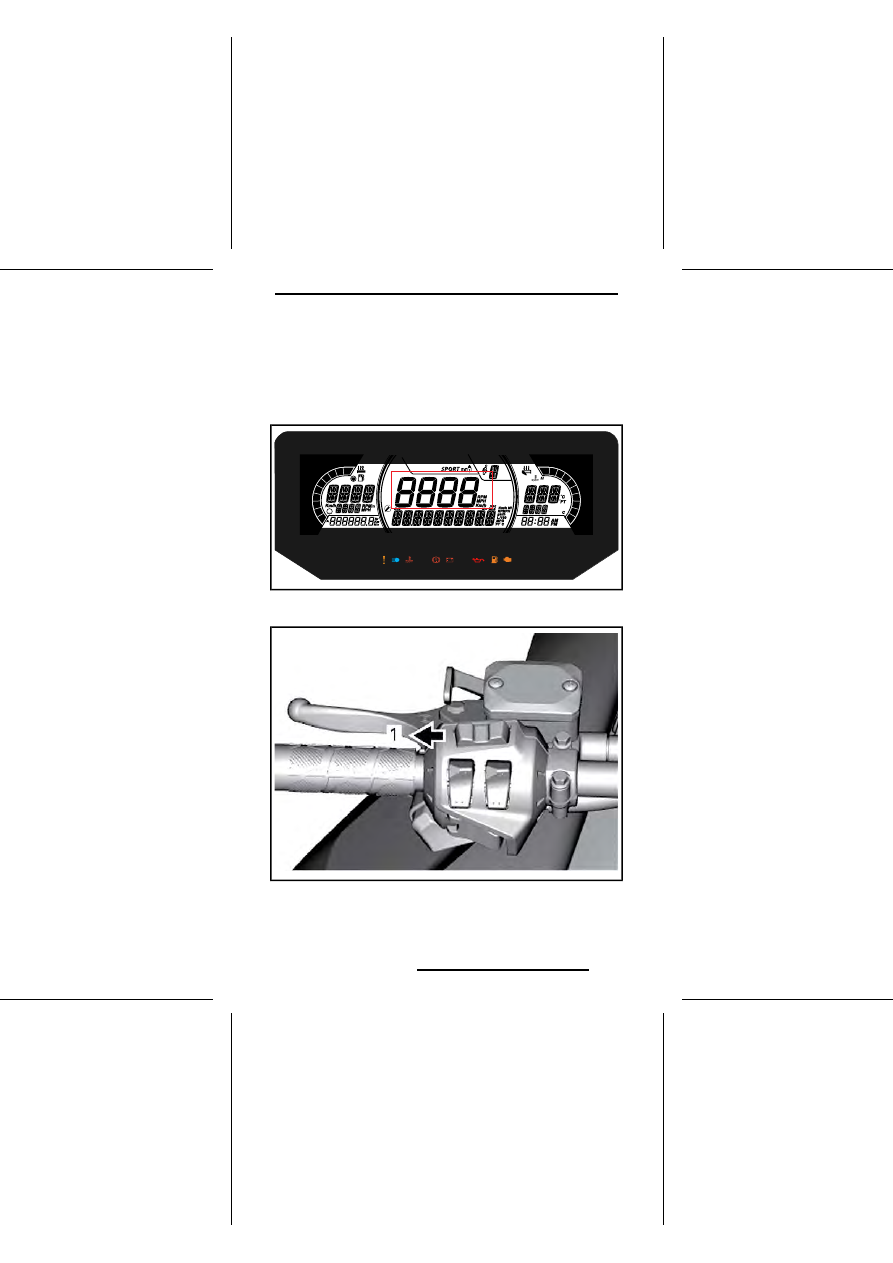

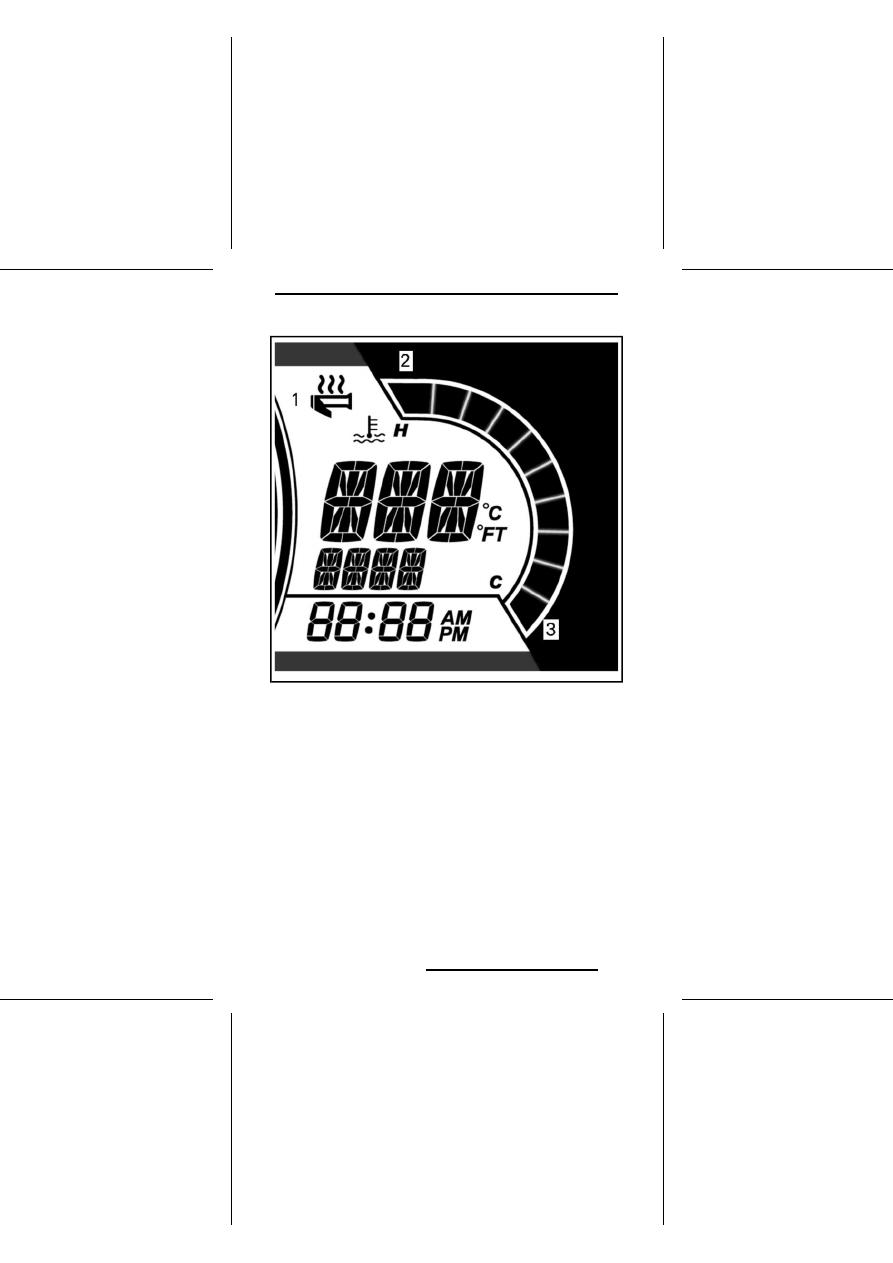

ТИПОВОЙ ВАРИАНТ

1.

Пиктограмма обогрева рукояток

2.

Теплее

3.

Холоднее

Отсутствие сегментов на индикаторе дисплея означает, что обогрев выклю-
чен.

89

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Кнопка меню/настройки (при наличии)

Эта кнопка используется для управления информацией, отображаемой на
многофункциональной приборной панели.

КНОПКА МЕНЮ/НАСТРОЙКИ

1.

Функция меню

2.

Функция SET (установка)

Полную информацию см. разделе «

ПРИБОРНАЯ ПАНЕЛЬ».

9) Реверс (механический) (при наличии)

Для ознакомления с надлежащим порядком использования см. «

ОСНОВНЫЕ

ПРОЦЕДУРЫ».

90

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

10) Информационный центр

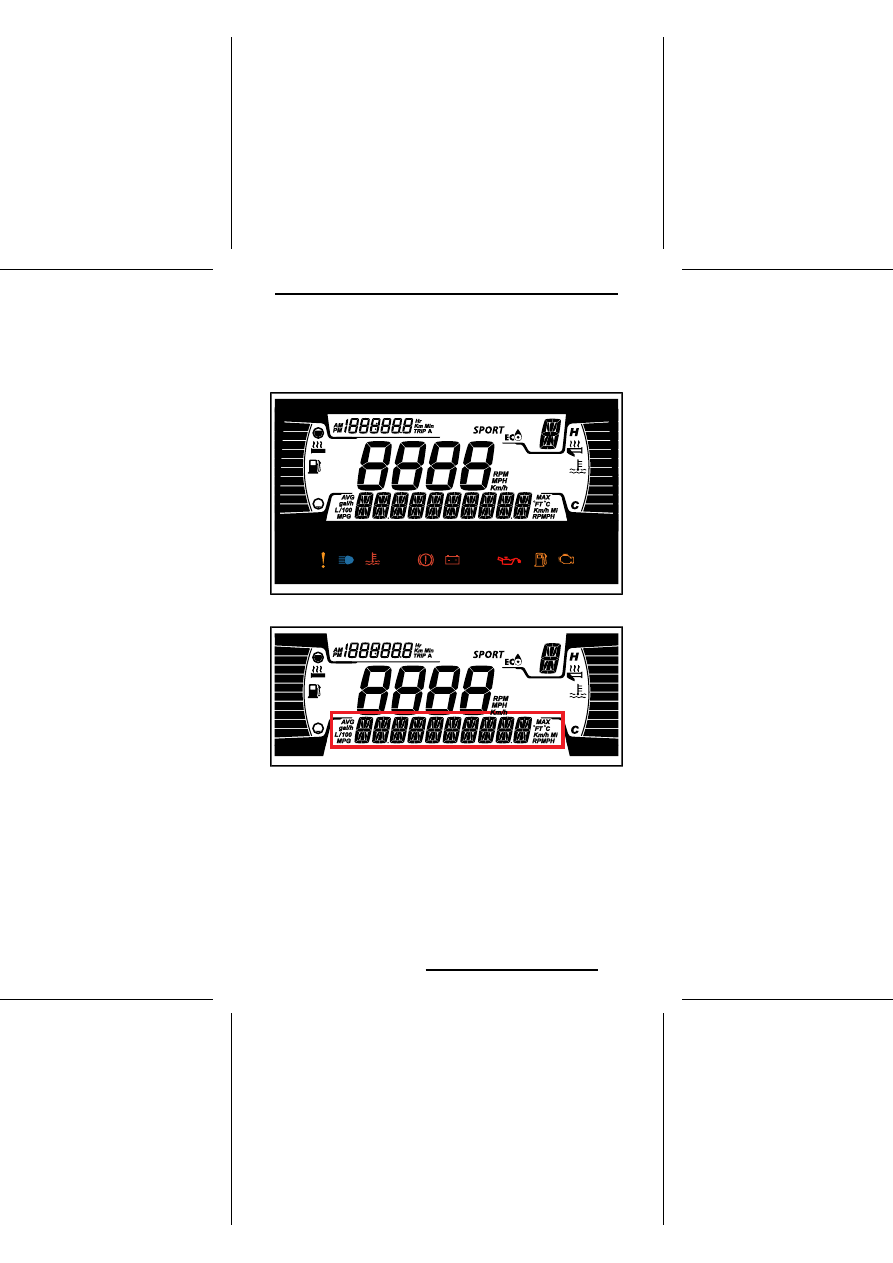

Цифровой дисплей с диагональю 4,5 дюйма.

Нижняя секция дисплея

Может отображать следующее:
-

обороты,

-

Скорость

-

температура двигателя,

-

Статистика по топливу

-

настройки.

-

сообщения.

-

Температура окружающего воздуха (при наличии)

Используйте НИЖНЮЮ кнопку для смены отображаемой информации.
Индикатор SPEED STAT (СТАТИСТИКА ПО СКОРОСТИ) показывает макси-
мальную и среднюю скорости. Для сброса удерживайте НИЖНЮЮ кнопку
нажатой в течение 3 секунд.

91

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

При выборе индикатора SPEED (СКОРОСТЬ) на индикаторе TRIP (ПОЕЗДКА)
отображается частота вращения в об/мин.

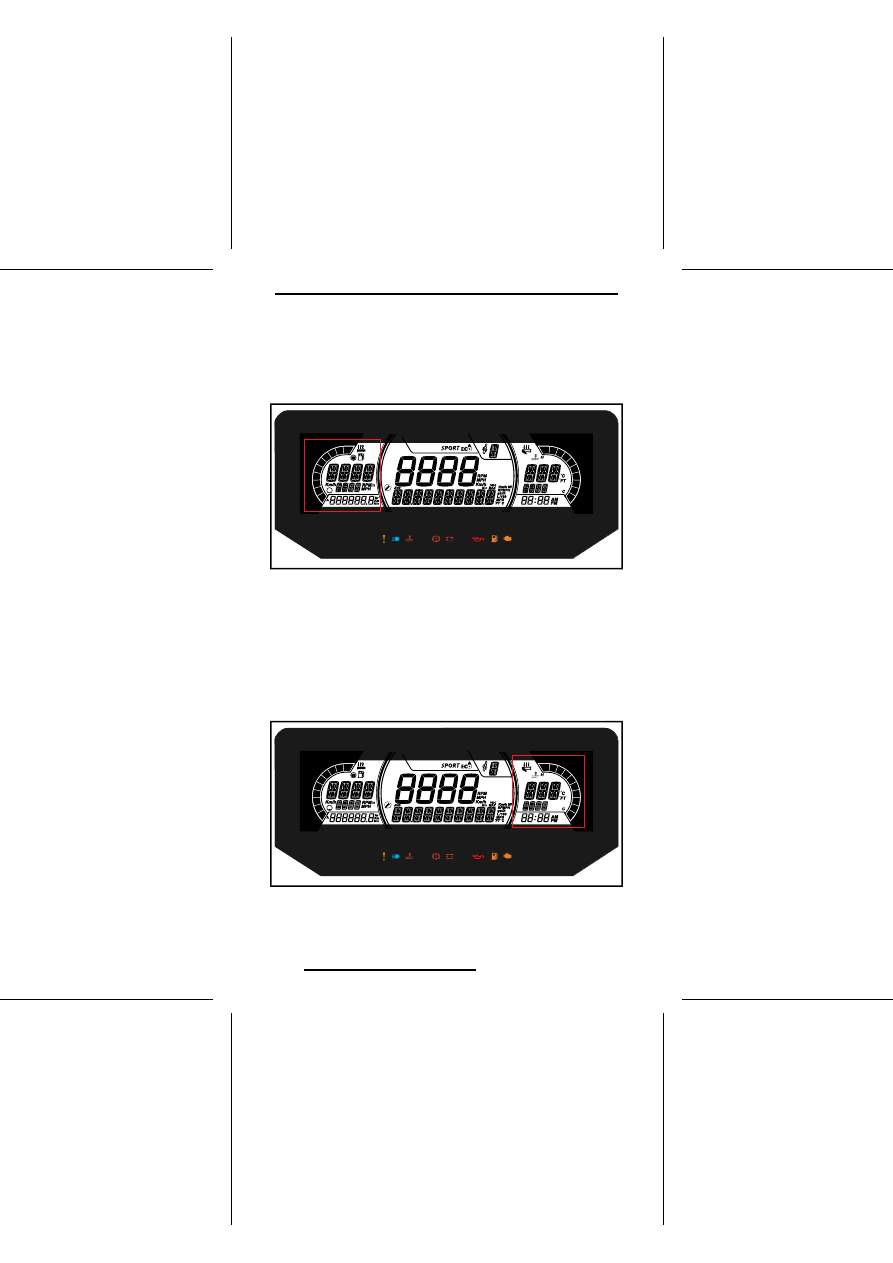

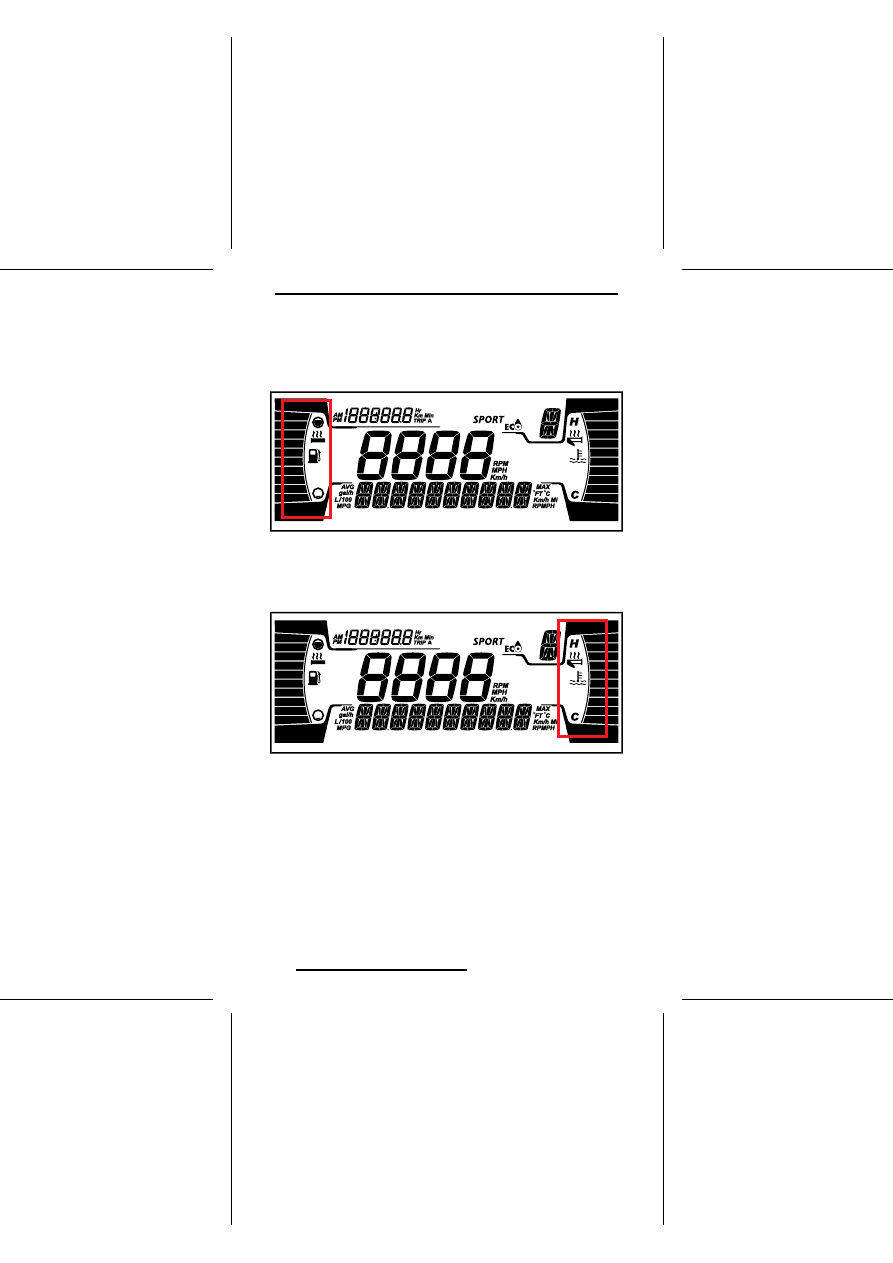

Левая боковая секция дисплея

На левой боковой секции дисплея отображается:
-

указатель уровня топлива,

-

Уровень обогрева рукояток

Правая боковая секция дисплея

На правой боковой секции дисплея отображается:
-

температура двигателя,

-

Индикатор обогрева дроссельной заслонки

92

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

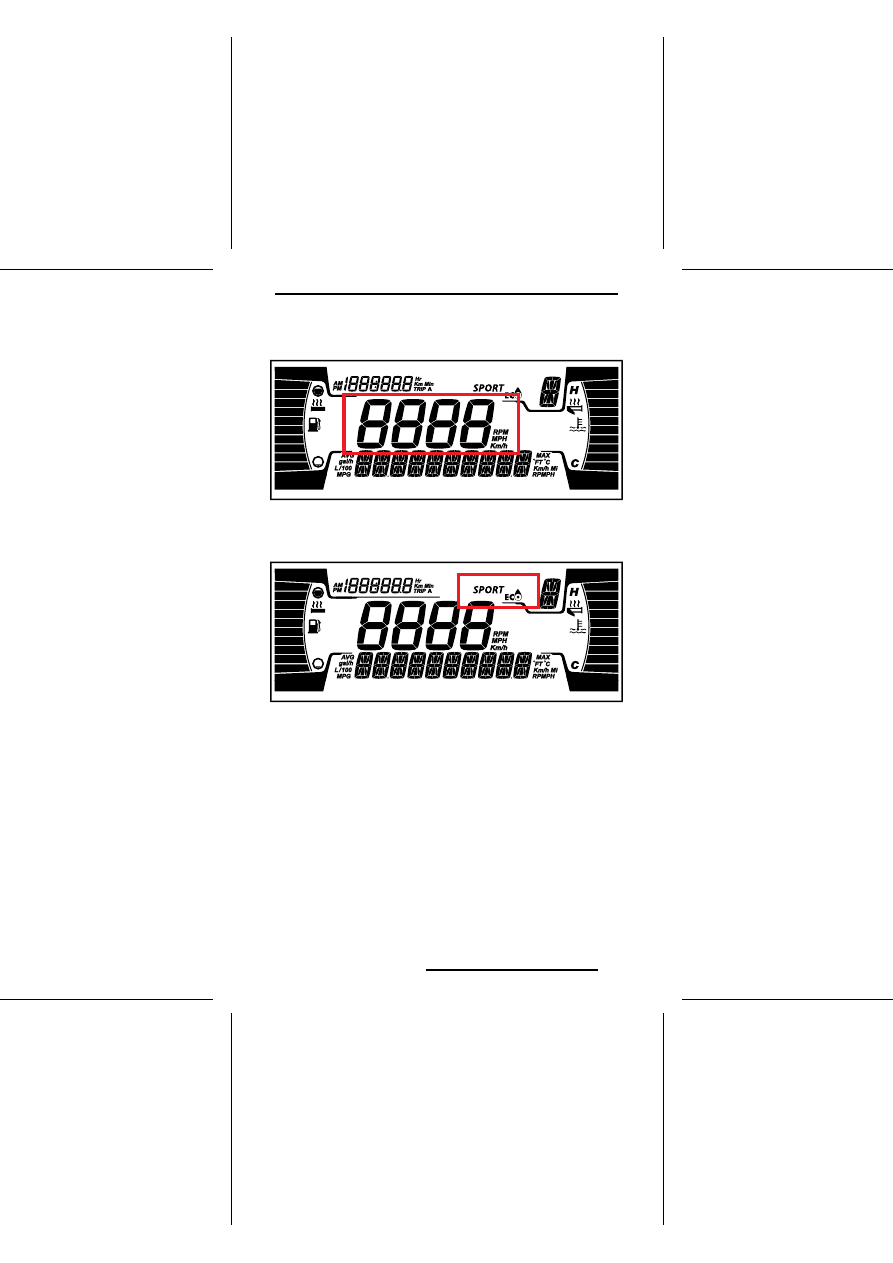

Центральная секция дисплея

Отображение частоты вращения двигателя в об/мин или скорости транс-
портного средства в км/ч или милях/ч.

Индикатор MODE (РЕЖИМ) (при наличии)

93

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Индикатор РЕЖИМА отображает выбранный режим движения:
-

SPORT (спортивный).

-

ECO (экономичный),

-

STANDARD (стандартный)

ПРИМЕЧАНИЕ:

В СТАНДАРТНОМ режиме движения никакая информа-

ция не отображается.

При активации и деактивации в нижней секции дисплея будет выводиться
следующее сообщение, соответствующее выбранному режиму:

СООБЩЕНИЕ ПРИ

ДЕАКТИВАЦИИ

СООБЩЕНИЕ

РЕЖИМ

Спортивный режим выключен

Спортивный

Спортивный

Экономичный режим

выключен

Экономичный

Экономичный

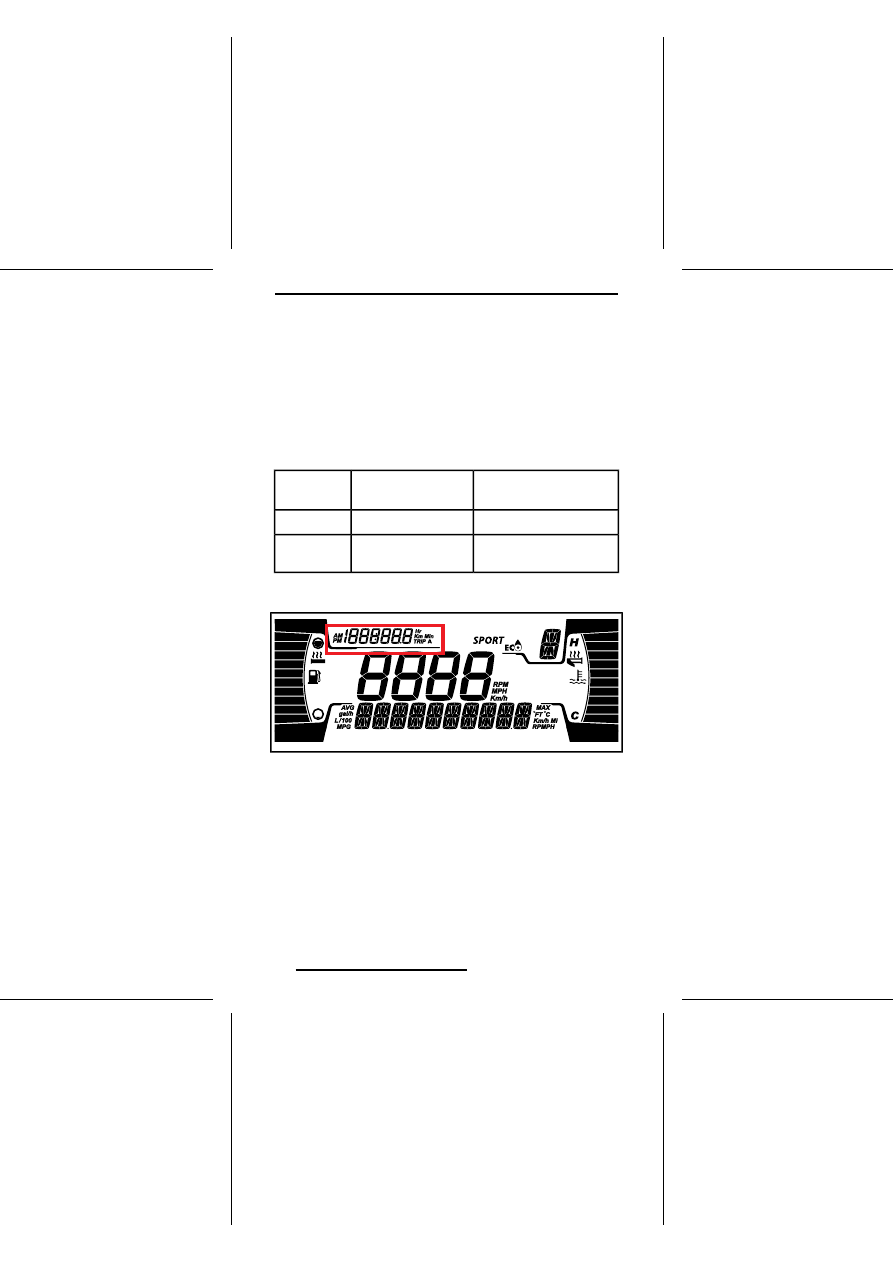

Индикатор поездки

Этот индикатор отображает следующую информацию о поездке:
-

одометр,

-

Хронометр поездки A

-

Расстояние поездки A (км/ч или мили/ч)

-

Счётчик моточасов транспортного средства

-

Часы (при наличии аккумуляторной батареи)

Используйте ВЕРХНЮЮ кнопку для смены отображаемой информации.

Контрольные лампы и индикаторы

Следующие сигнальные лампы предупреждают о таком состоянии транс-
портного средства, которое может стать серьезным. Некоторые индикаторы
загораются при запуске транспортного средства в качестве подтверждения
их работоспособности. Если какие-либо лампы продолжают гореть после

94

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

запуска транспортного средства, для получения дополнительной информа-
ции обратитесь к контрольной лампе соответствующей системы.

ПРИМЕЧАНИЕ:

Некоторые предупреждающие индикаторы появляются

на дисплее многофункциональной приборной панели. Они выполняют ту

же функцию, что и соответствующая сигнальная лампа, но не отображаются

при запуске транспортного средства.

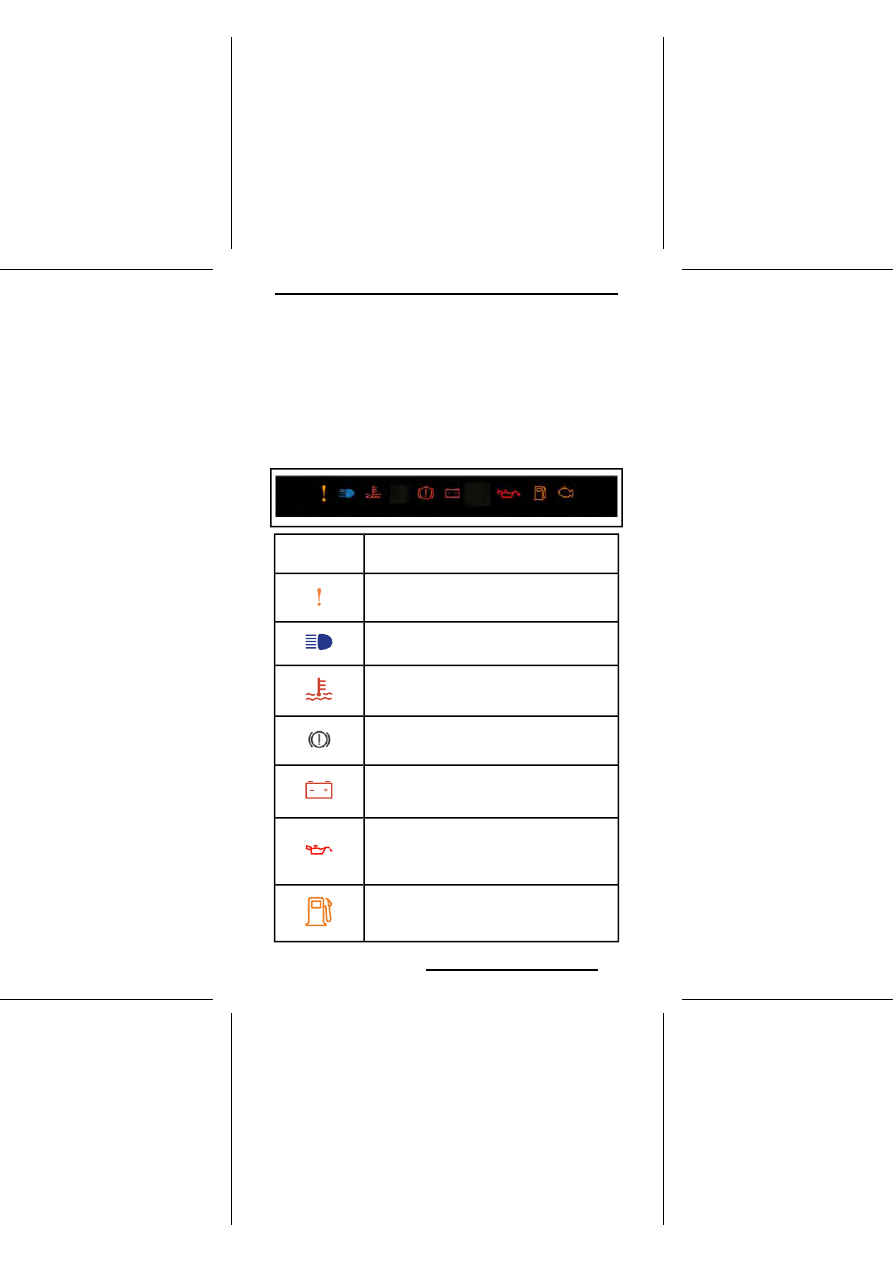

Контрольные лампы — нижняя секция

ОПИСАНИЕ

СВЕТОВЫЕ

ПРИБОРЫ

ОРАНЖЕВЫЙ: неисправность транспортного средства.

СИНИЙ — выбран дальний свет фар

КРАСНЫЙ: слишком высокая температура двигателя.

КРАСНЫЙ: включен стояночный тормоз или

неисправность тормозной системы

КРАСНЫЙ — слишком низкое напряжение

аккумуляторной батареи или неисправность в

электрической системе

КРАСНЫЙ — низкое давление моторного масла (если

применимо)

ОРАНЖЕВЫЙ: низкий уровень топлива.

95

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ОПИСАНИЕ

СВЕТОВЫЕ

ПРИБОРЫ

ОРАНЖЕВЫЙ ЦВЕТ

Горит

: неисправность системы снижения токсичности

отработавших газов транспортного средства.

Мигает

: Проблемы с двигателем, активирован

аварийный режим. Немедленно обратитесь в

сервисный центр

Значки и индикаторы — многофункциональный
дисплей

ЗНАЧКИ И ИНДИКАТОРЫ

Указывает, что выбран спортивный режим

Указывает, что выбран эко-режим

96

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

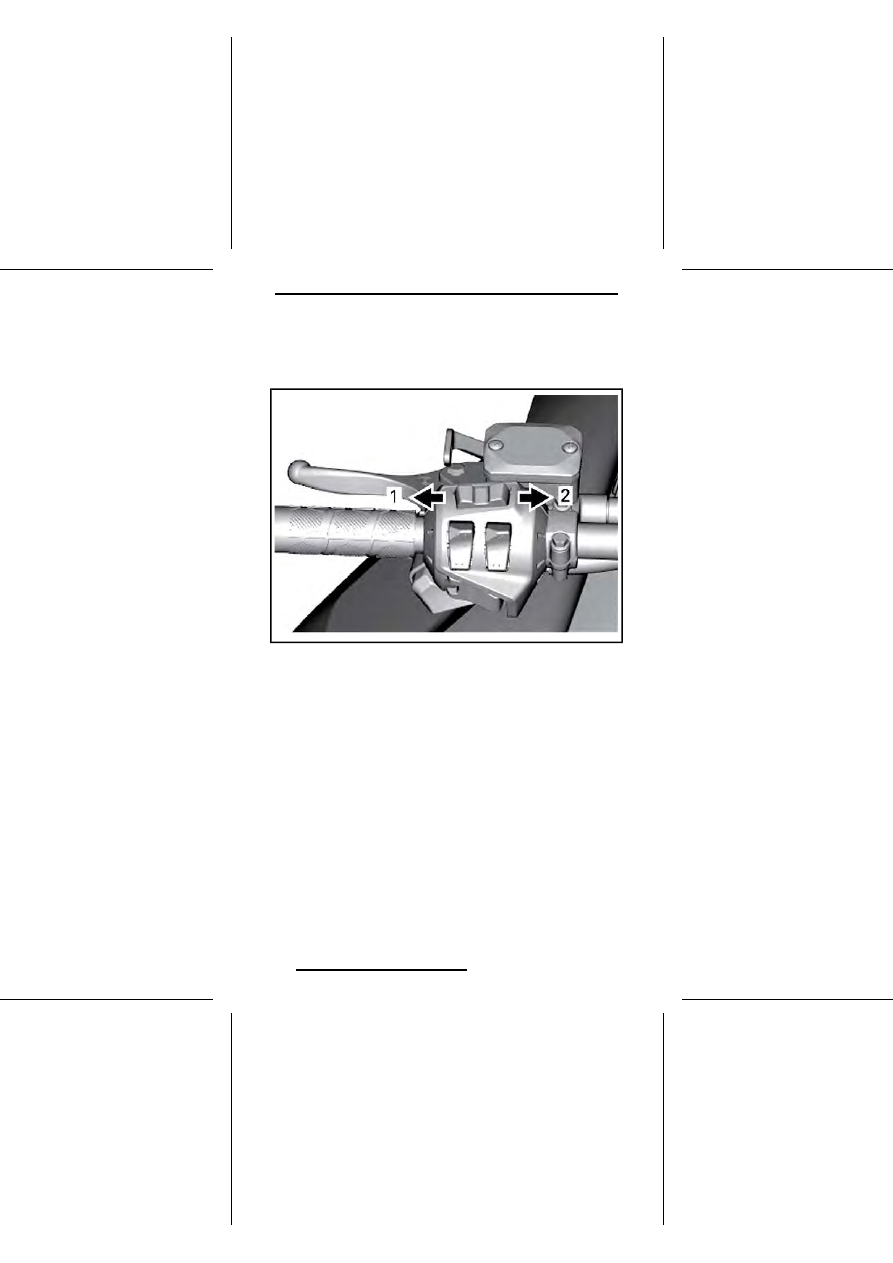

Настройка

1.

Верхняя кнопка (S)

2.

Нижняя Кнопка (M)

С помощью НИЖНЕЙ кнопки выберите

SETTINGS

(НАСТРОЙКИ) и

удерживайте кнопку, чтобы войти в меню настроек.

Сброс статистики

С помощью НИЖНЕЙ кнопки выберите

RESET STAT

(СБРОС СТАТИ-

СТИКИ) и удерживайте кнопку, чтобы выполнить сброс.

Выбор единиц измерения

Многофункциональная приборная панель предварительно настроена на
показания в единицах измерения, принятых в США и Великобритании, но
ее можно перенастроить на показания в метрических единицах.
С помощью НИЖНЕЙ кнопки выберите пункт

UNITS

(Единицы измерения)

и удерживайте кнопку, чтобы изменить единицы измерения.

Настройки яркости

Яркость ЖК-дисплея регулируется.
С помощью НИЖНЕЙ кнопки выберите пункт

BRIGHTNESS

(ЯРКОСТЬ)

и удерживайте кнопку нажатой, чтобы изменить яркость.
С помощью НИЖНЕЙ кнопки отрегулируйте уровень яркости (в диапазоне
от –4 до 4), а затем нажмите и удерживайте НИЖНЮЮ кнопку (МЕНЮ),
чтобы подтвердить выбор.

97

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Настройка часов

С помощью НИЖНЕЙ кнопки выберите

CLOCK

(ЧАСЫ), чтобы изменить

время.
1.

С помощью НИЖНЕЙ кнопки выберите индикацию часов.

2.

Нажмите НИЖНЮЮ кнопку и удерживайте ее нажатой в течение 1 се-
кунды.

3.

Нажмите НИЖНЮЮ кнопку, чтобы выбрать формат времени 12:00 AM
PM или 24:00.

4.

Нажмите НИЖНЮЮ кнопку и удерживайте ее нажатой, чтобы подтвер-
дить выбор.

5.

Нажимайте НИЖНЮЮ кнопку, чтобы изменить часы (часы будут ми-
гать).

6.

Нажмите НИЖНЮЮ кнопку и удерживайте ее нажатой, чтобы подтвер-
дить выбор часов.

7.

Нажмите НИЖНЮЮ кнопку, чтобы перейти к минутам (минуты будут
мигать).

8.

Нажмите НИЖНЮЮ кнопку и удерживайте ее нажатой, чтобы подтвер-
дить выбор минут.

Выбор языка

Предусмотрена возможность изменения языка сообщений приборной панели.
Для изменения языковых настроек и настройки приборной панели в соот-
ветствии с вашими предпочтениями обращайтесь к авторизованному дилеру
Lynx.

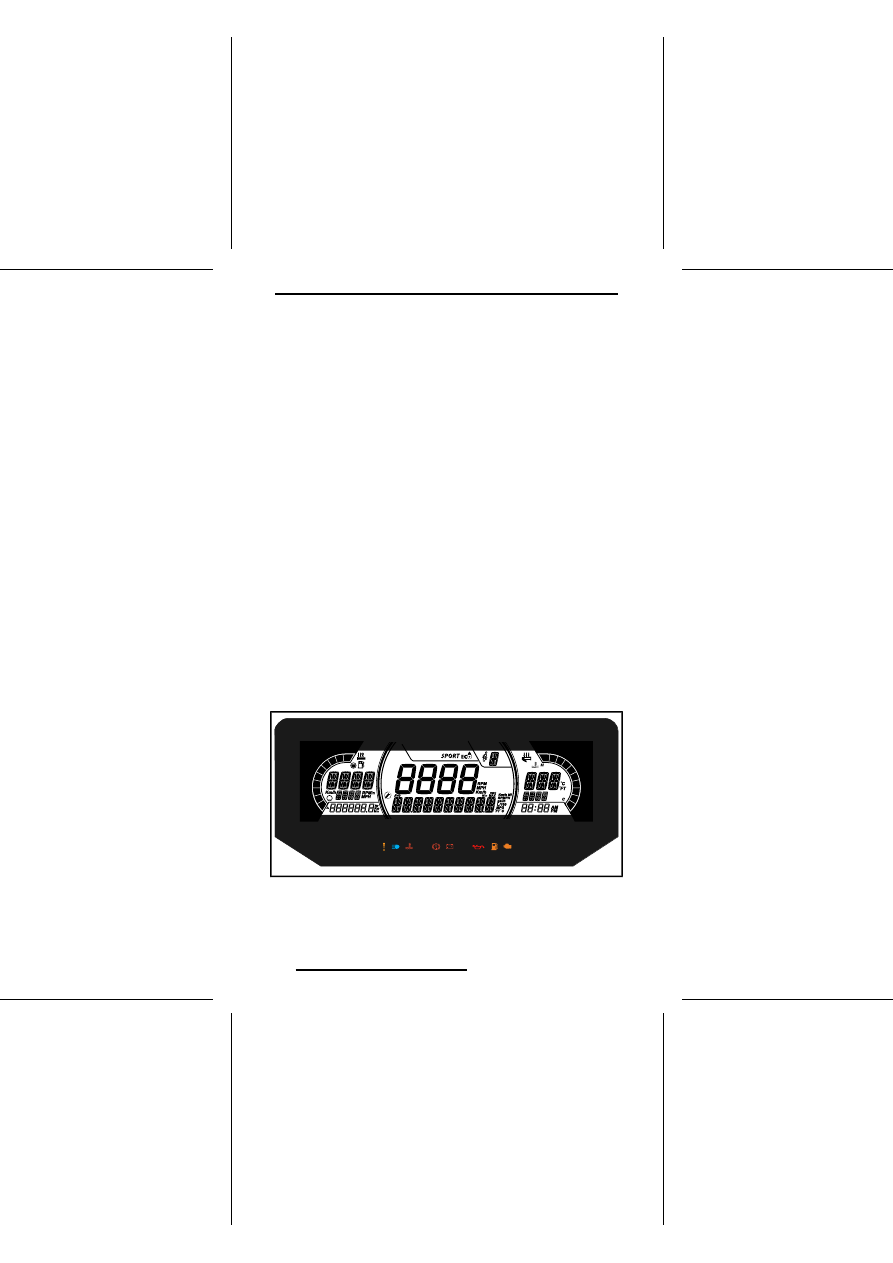

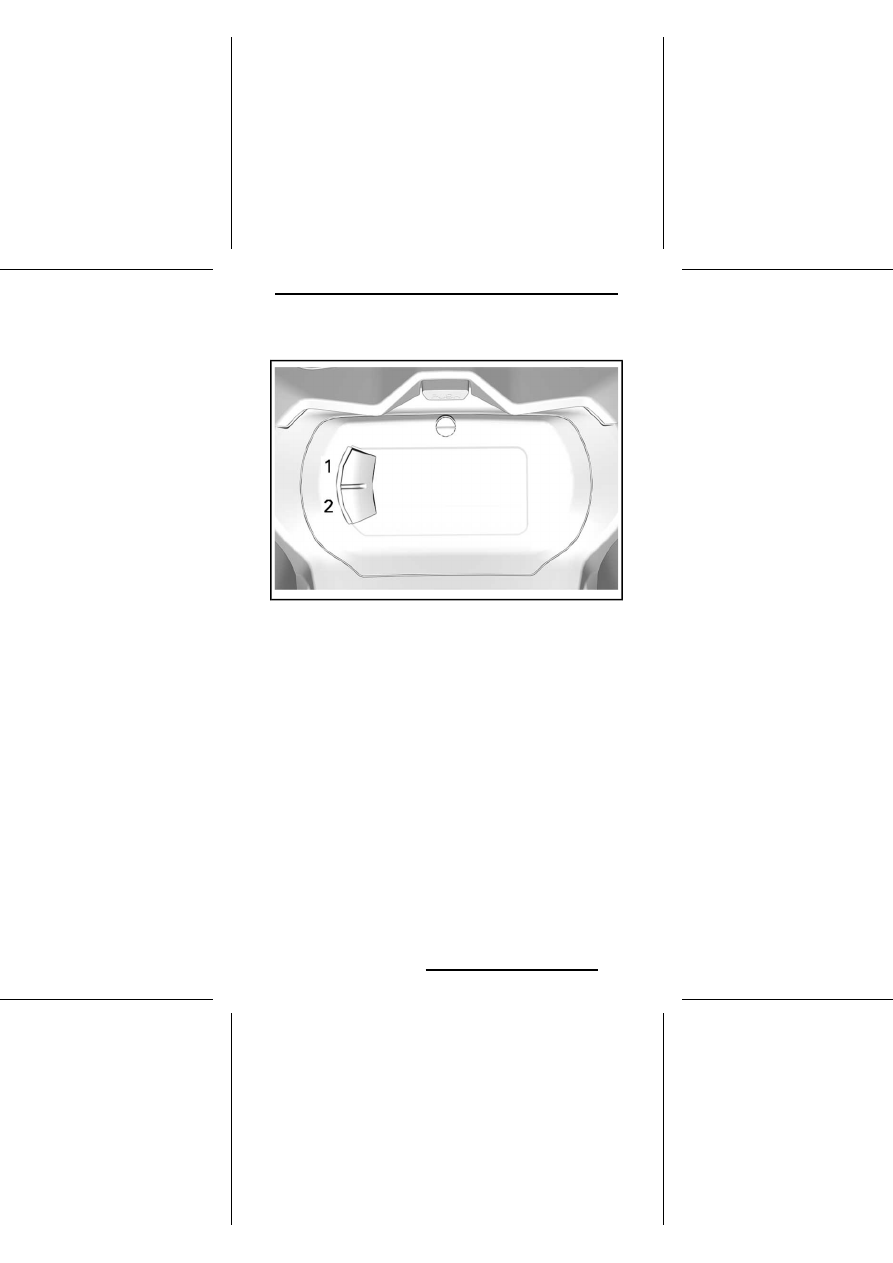

Цифровой дисплей с диагональю 7,2 дюйма.

98

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

КНОПКА МЕНЮ (M)

КНОПКА SET (S)

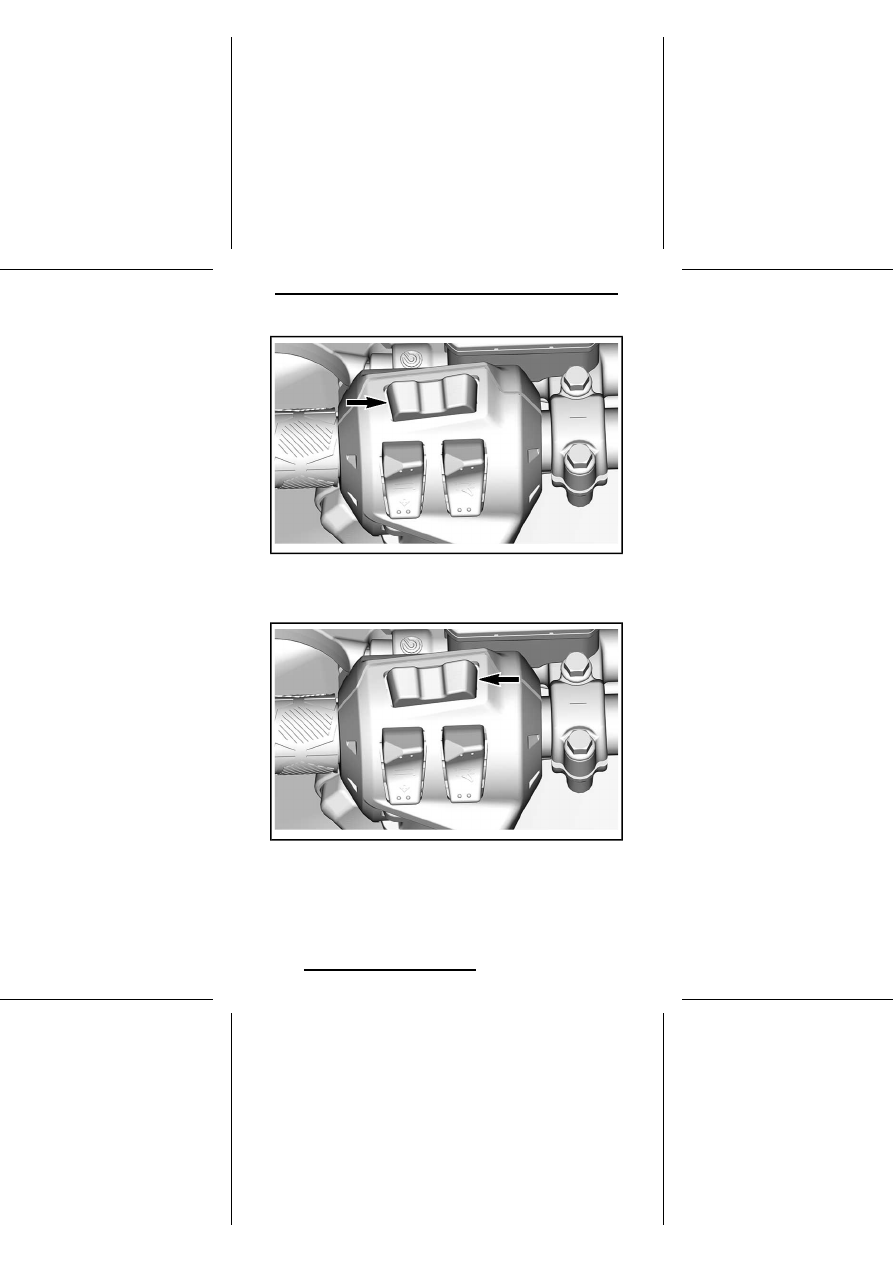

1.

Выберите верхний или центральный дисплей кнопкой МЕНЮ (М) на
многофункциональном переключателе.

99

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

КНОПКА МЕНЮ (M)

2.

Когда показания необходимого дисплея начнут мигать, перемещайтесь
по меню, используя кнопку SET (S) многофункционального переключа-
теля.

КНОПКА SET (S)

Когда на дисплее появится отображение необходимой информации, нажмите
кнопку МЕНЮ (M) или подождите 5 секунд для подтверждения.

100

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

КНОПКА МЕНЮ (M)

Чтобы сбросить один из следующих счетчиков:
-

средняя скорость.

-

Максимальная скорость

-

Суммарный расход топлива

Когда показания на дисплее мигают, нажмите и удерживайте кнопку SET
(S).

Нижняя секция дисплея

Может отображать следующее:
-

настройки.

-

сообщения.

101

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Индикатор SPEED (СКОРОСТЬ) показывает максимальную и среднюю
скорости. Для сброса удерживайте кнопку МЕНЮ нажатой в течение 3 се-
кунд.

Левая боковая секция дисплея

На левой боковой секции дисплея отображается:
-

обороты,

-

Скорость

-

указатель уровня топлива,

-

Уровень обогрева рукояток

-

Количество часов и км поездки A

-

Суммарное количество часов

-

одометр,

Правая боковая секция дисплея

102

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

На правой боковой секции дисплея отображается:
-

температура двигателя,

-

Индикатор обогрева дроссельной заслонки

-

часы,

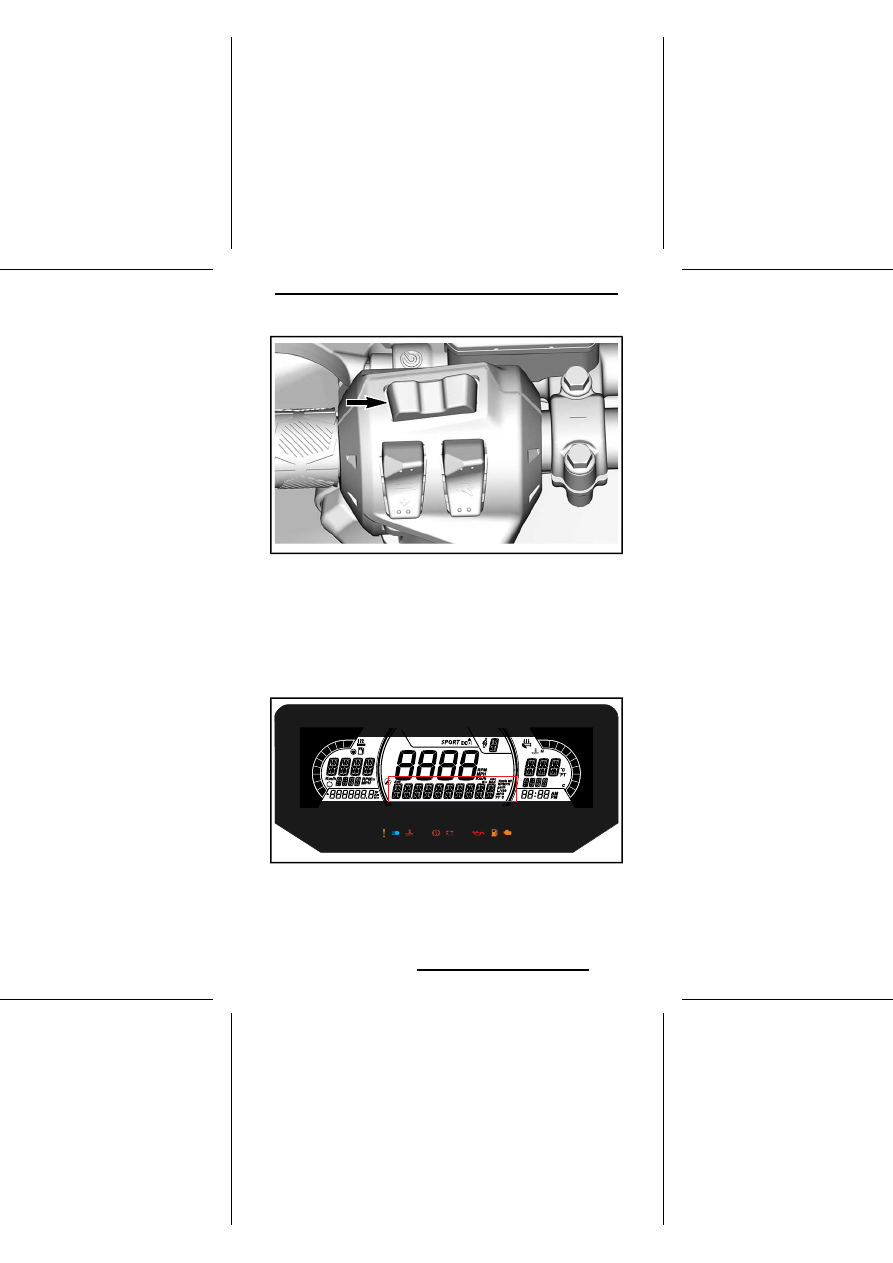

Центральная секция дисплея

Отображение скорости транспортного средства в км/ч (или милях/ч) или
частоты вращения двигателя в об/мин. См. раздел «

НАСТРОЙКИ».

ТИПОВОЙ ВАРИАНТ

1.

Кнопка МЕНЮ (M)

103

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

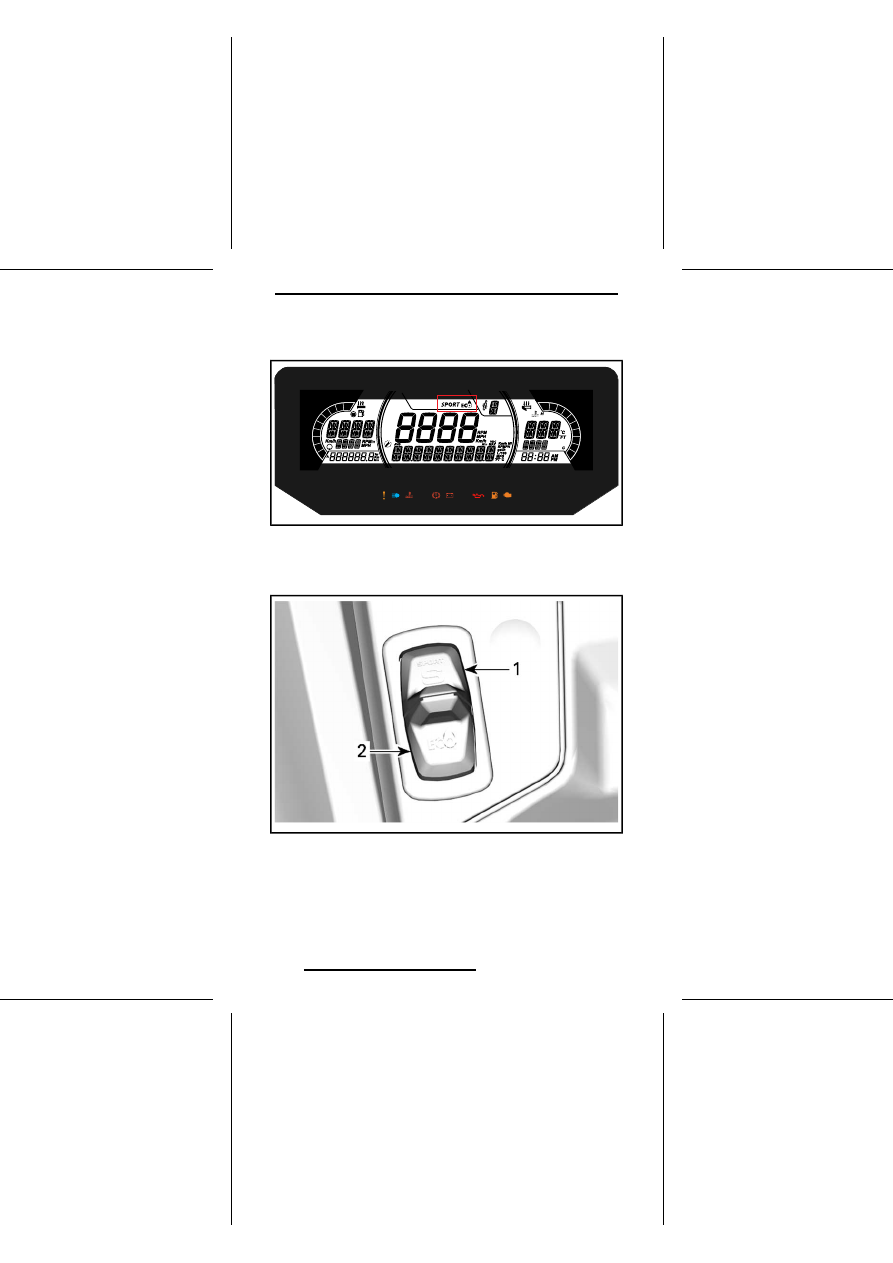

Индикатор РЕЖИМА

Индикатор РЕЖИМА отображает выбранный режим движения:
-

SPORT (спортивный).

-

ECO (экономичный),

-

STANDARD (стандартный)

1.

Положение SPORT (СПОРТИВНЫЙ)

2.

Положение ECO (ЭКОНОМИЧНЫЙ)

ПРИМЕЧАНИЕ:

В СТАНДАРТНОМ режиме движения никакая информа-

ция не отображается.

При активации и деактивации в нижней секции дисплея будет выводиться
следующее сообщение, соответствующее выбранному режиму:

104

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
