Снегоход LYNX RADIEN серия Utility ACE. Руководство пользователя (2021 год) - часть 6





Наклейка 8 — Commander, 59 Ranger и 69
Ranger

НАКЛЕЙКА 8

Наклейка 8 — 49 Ranger

НАКЛЕЙКА 8

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

57

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА ТРАНСПОРТНОМ

СРЕДСТВЕ

Наклейка 9

НАКЛЕЙКА 9

58

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА ТРАНСПОРТНОМ
СРЕДСТВЕ

Наклейка 10

ПРЕДУПРЕЖДЕНИЕ

-

Опасайтесь горячих частей.

-

Опасайтесь горячих паров.

НАКЛЕЙКА 10

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

59

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА ТРАНСПОРТНОМ

СРЕДСТВЕ

Наклейка 11

ПРЕДУПРЕЖДЕНИЕ

При работающем двигателе этот кожух должен ВСЕГДА на-
ходиться на месте.

НАКЛЕЙКА 11

60

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА ТРАНСПОРТНОМ
СРЕДСТВЕ

Наклейка 12

ПРЕДУПРЕЖДЕНИЕ

-

ВСЕГДА буксируйте мотовездеход передней частью по ходу движения.

-

НИКОГДА не буксируйте это транспортное средство задом наперед.
Ветровое стекло может отвалиться и создать опасную ситуацию на
дороге.

НАКЛЕЙКА 12

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

61

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА ТРАНСПОРТНОМ

СРЕДСТВЕ

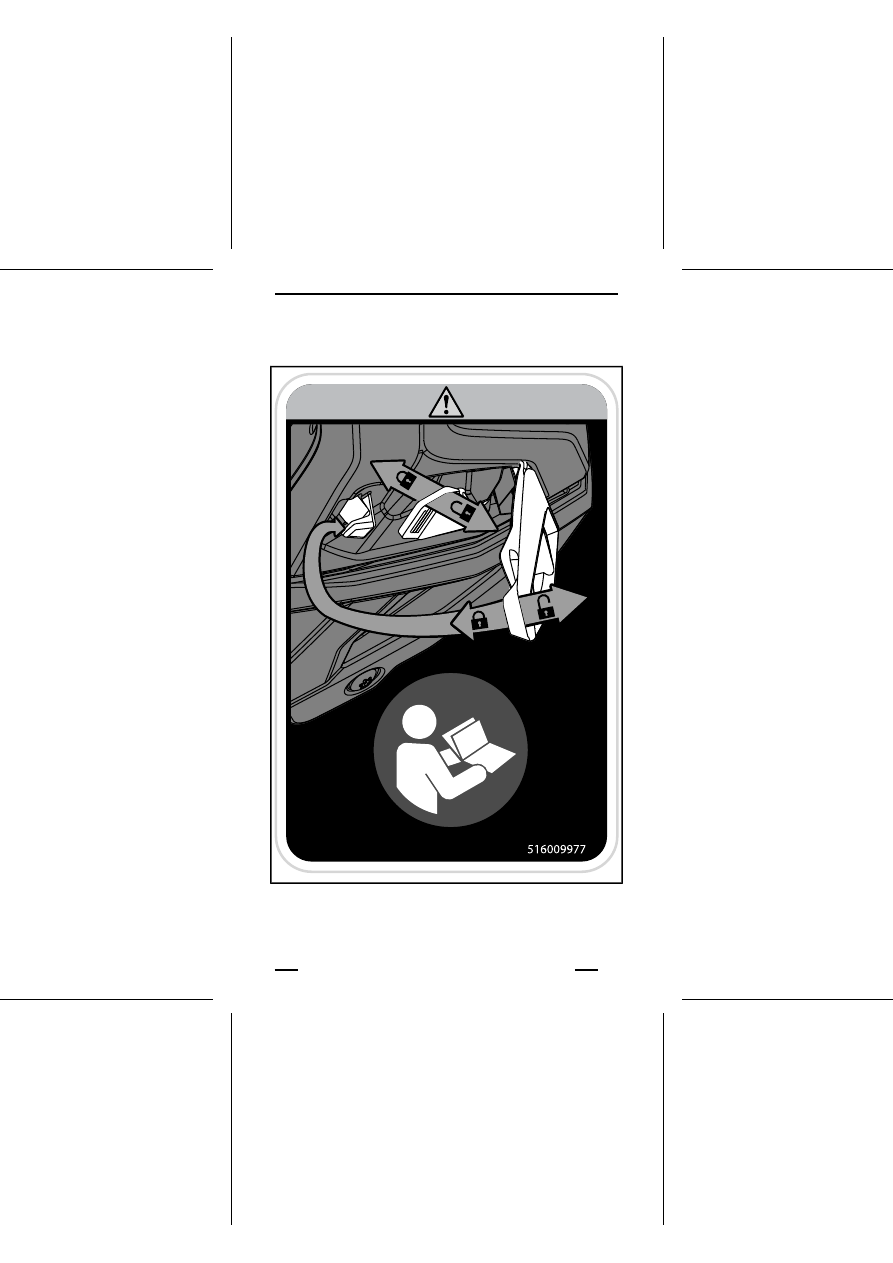

Наклейка 13 — Commander Limited, Grand
Tourer и 69 Ranger SnowCruiser

ПРЕДУПРЕЖДЕНИЕ

ПЕРЕД началом движения ВСЕГДА проверяйте, что защелки
с каждой стороны сиденья или буксируемого оборудования
полностью зафиксированы.

НАКЛЕЙКА 13

Наклейка 14 — Commander, 59 Ranger и 69
Ranger

ПРЕДУПРЕЖДЕНИЕ

Чтобы уменьшить риск тяжелой травмы и смерти:

-

Ни в коем случае не перевозите внутри багажного кофра горючие или
опасные жидкости. В случае воспламенения это может привести к
взрыву.

-

Перед началом движения убедитесь что крышка закрыта и заперта.

НАКЛЕЙКА 14

62

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА ТРАНСПОРТНОМ
СРЕДСТВЕ

Наклейка 15 — 49 Ranger ST

НАКЛЕЙКА 15

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

63

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА ТРАНСПОРТНОМ

СРЕДСТВЕ

Наклейка 16

ПРЕДУПРЕЖДЕНИЕ

Опасайтесь вращающихся деталей

НАКЛЕЙКА 16

64

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА ТРАНСПОРТНОМ
СРЕДСТВЕ

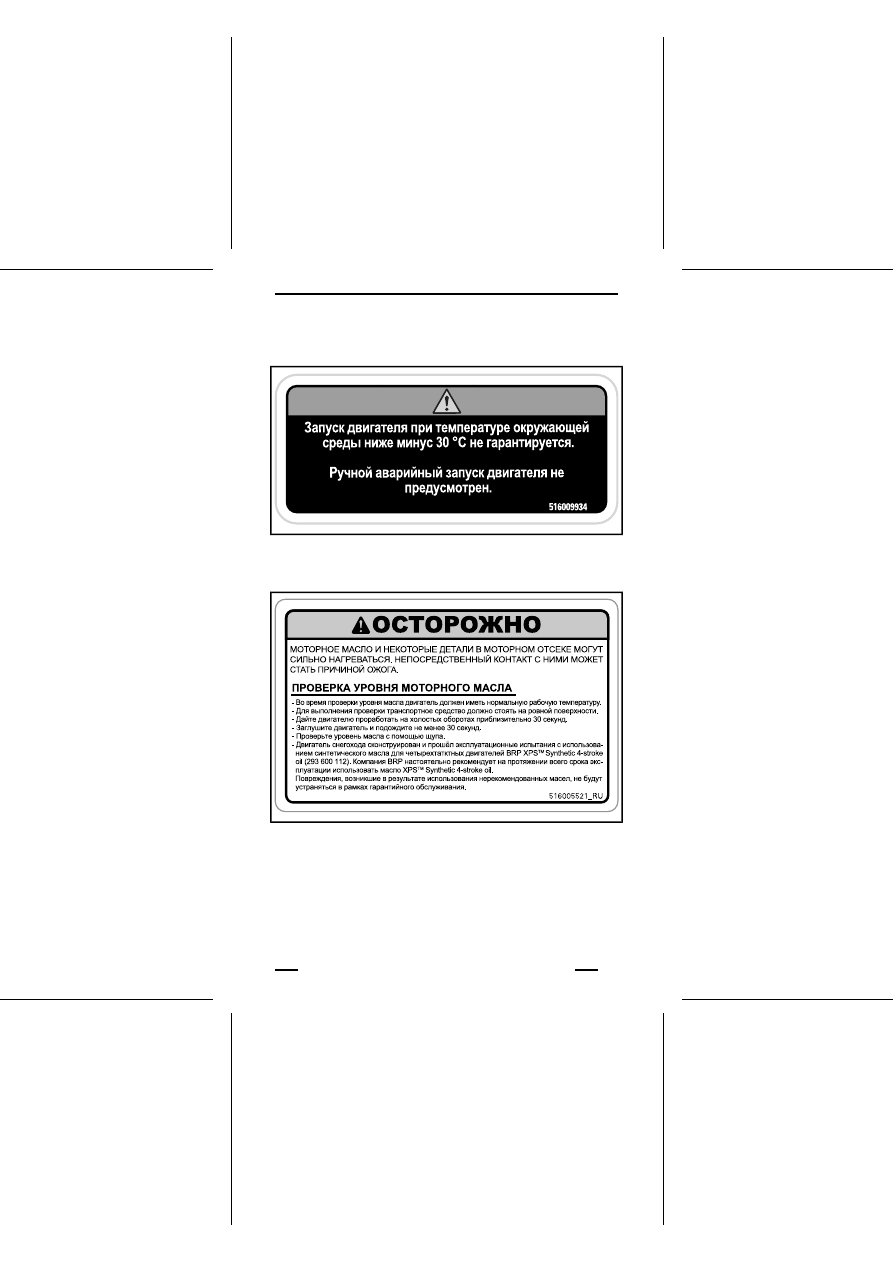

Наклейка 17

НАКЛЕЙКА 17 — МОДЕЛИ ТОЛЬКО В ЕВРАЗИЙСКОМ СОЮЗЕ

Наклейка 18

НАКЛЕЙКА 18

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

65

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА ТРАНСПОРТНОМ

СРЕДСТВЕ

Наклейка 19

ПРЕДУПРЕЖДЕНИЕ

-

НИКОГДА не устанавливайте шипы на не предназначенные для этого
гусеницы.

-

Для ознакомления с дополнительной информацией см. руководство
по эксплуатации.

НАКЛЕЙКА 19

66

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА ТРАНСПОРТНОМ
СРЕДСТВЕ

Предостерегающая пиктограмма на корпусе

Расположена на заднем грузовом отсеке.

ПРЕДУПРЕЖДЕНИЕ

Никогда не перевозите пассажиров на багажном кофре.

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

67

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА ТРАНСПОРТНОМ

СРЕДСТВЕ

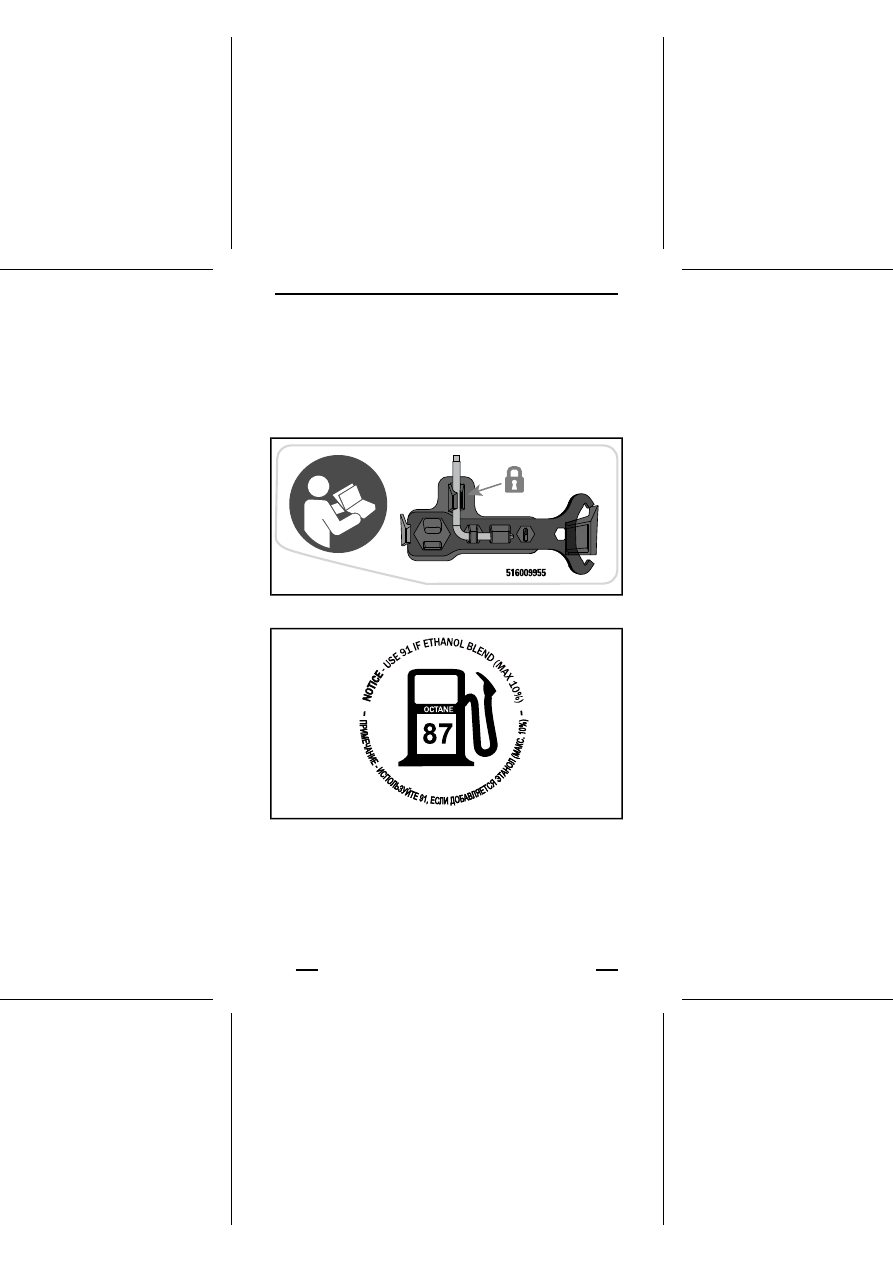

Наклейка с технической информацией

-

Сначала установите инструмент для регулировки подвески. (на наклейке
показан красным).

-

Затем установите инструмент для разведения шкива и регулировки
фар. (на наклейке показан синим).

-

Обратитесь к руководству по эксплуатации.

НАХОДИТСЯ НА ЗАЩИТНОМ КОЖУХЕ РЕМНЯ

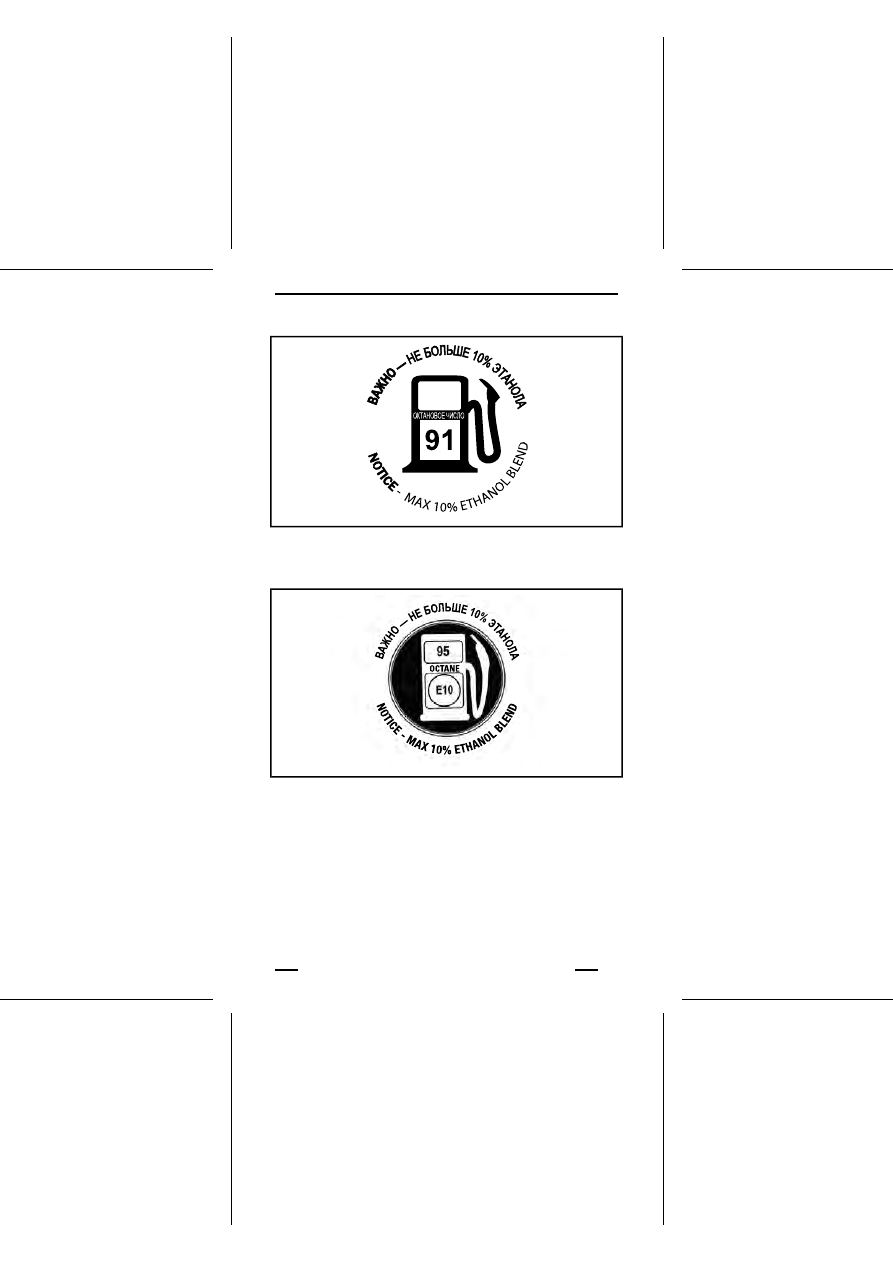

НАХОДИТСЯ НА КРЫШКЕ ТОПЛИВНОГО БАКА — НА ДВИГА-
ТЕЛЯХ 600 ACE И 900 ACE (В СТРАНАХ, ГДЕ ИСПОЛЬЗУЕТСЯ
ОКТАНОВОЕ ЧИСЛО AKI (RON+MON)/2)

68

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА ТРАНСПОРТНОМ
СРЕДСТВЕ

НА КРЫШКЕ ТОПЛИВНОГО БАКА – НА ДВИГАТЕЛЯХ С
ТУРБОНАДДУВОМ (В СТРАНАХ, ГДЕ ИСПОЛЬЗУЕТСЯ ОКТА-
НОВОЕ ЧИСЛО AKI (RON+MON)/2)

НА КРЫШКЕ ТОПЛИВНОГО БАКА (В СТРАНАХ, ГДЕ ИСПОЛЬ-
ЗУЕТСЯ ОКТАНОВОЕ ЧИСЛО RON)

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

69

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА ТРАНСПОРТНОМ

СРЕДСТВЕ

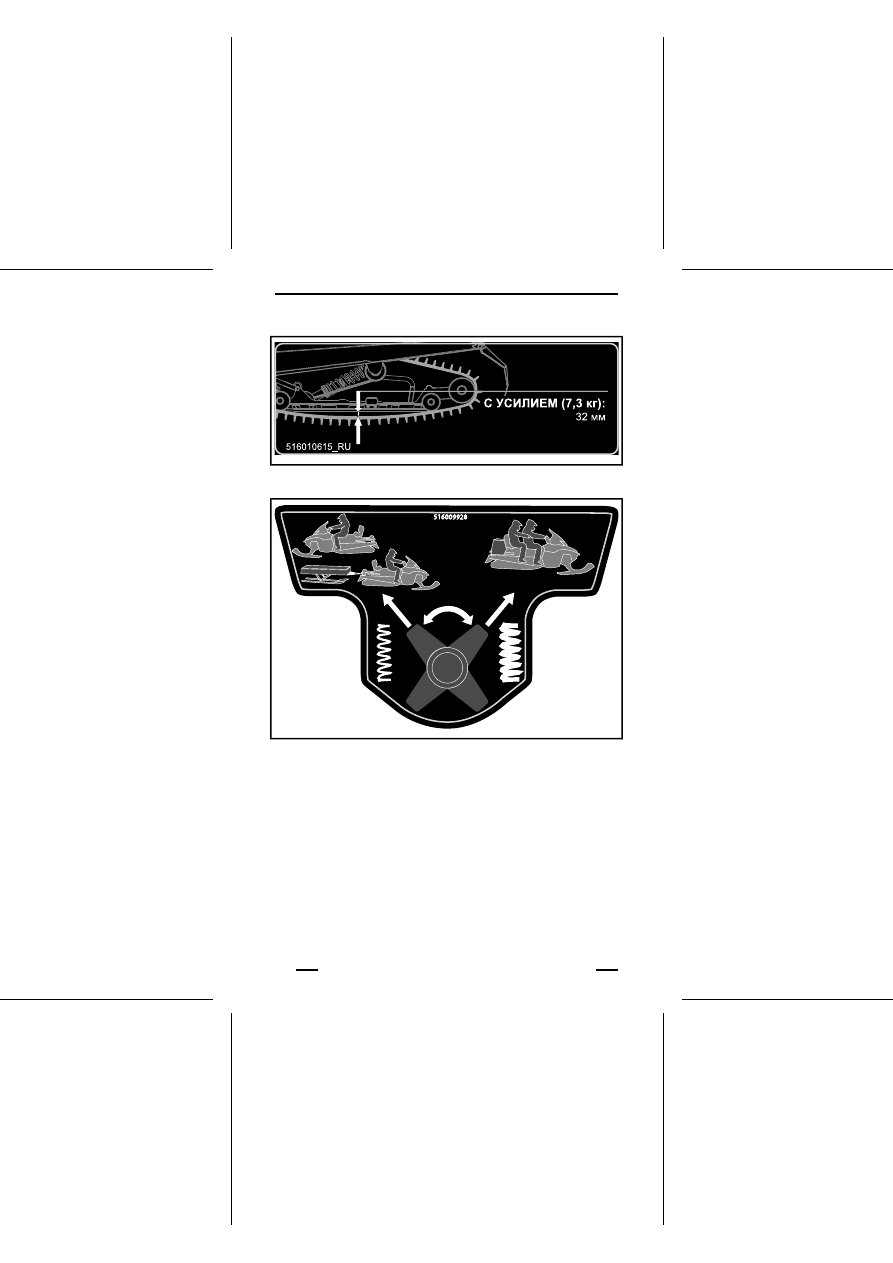

СБОКУ НА ПОДВЕСКЕ

СБОКУ НА ПОДВЕСКЕ (ПРИ НАЛИЧИИ)

70

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА ТРАНСПОРТНОМ
СРЕДСТВЕ

ИНФОРМАЦИЯ О
ТРАНСПОРТНОМ

СРЕДСТВЕ

71

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ,
ОБОРУДОВАНИЕ

Ваша модель снегохода может не располагать некоторыми функциональ-
ными возможностями или их наличие может определяться наличием уста-
новленного дополнительного оборудования.
Некоторые предупреждающие наклейки не приведены на рисунках. Для
ознакомления с предупреждающими наклейками см. раздел

«ИНФОРМАЦИЯ

ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА ТРАНСПОРТНОМ СРЕДСТВЕ».

ТИПОВОЙ ВАРИАНТ
