Снегоход LYNX RADIEN Серия Trail / Crossover E-TEC EFI. Руководство пользователя (2021 год) - часть 14





Шаг 1:

Отсоедините отрицательную клемму

Шаг 2:

Отсоедините положительную клемму

4. Снимите кронштейн аккумуляторной батареи.

5. Снимите аккумуляторную батарею.

191

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

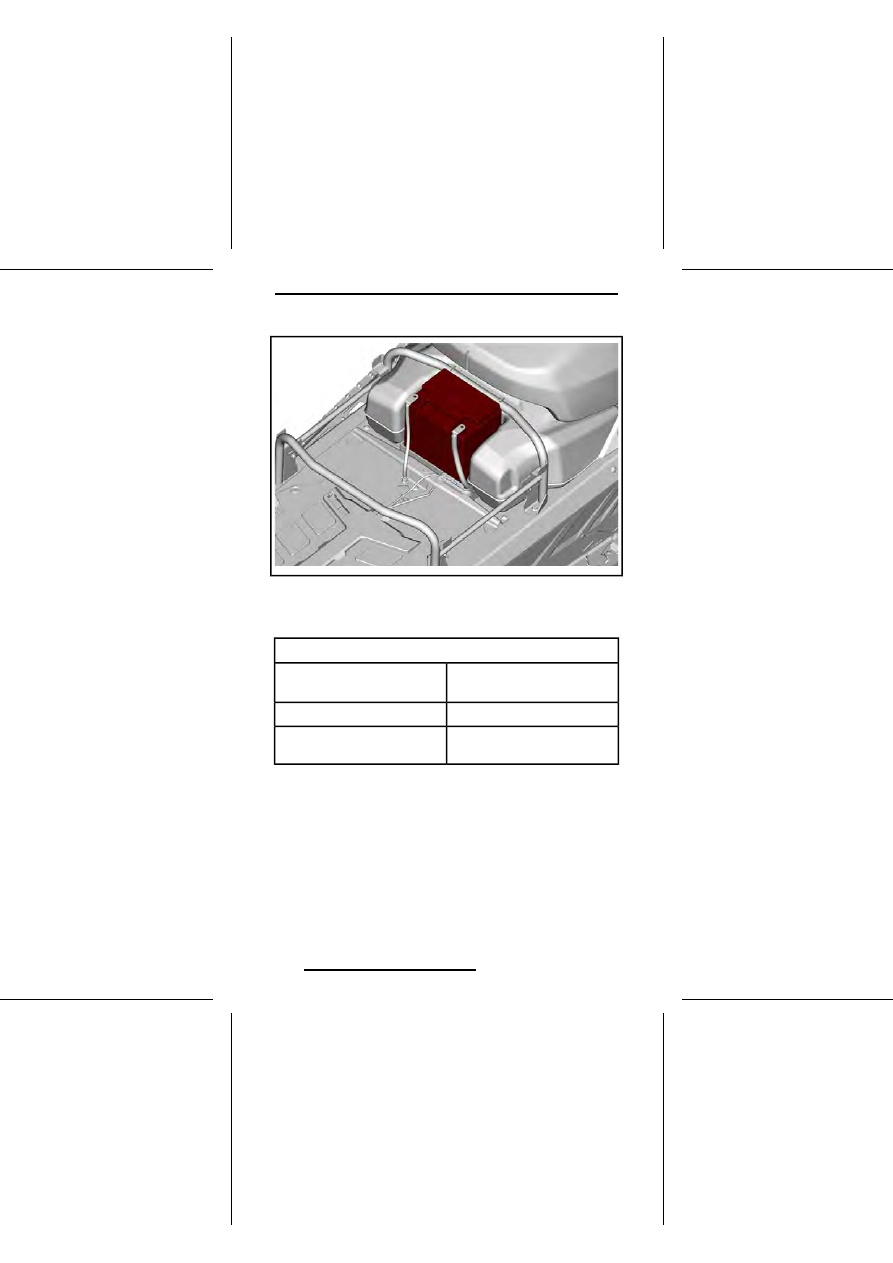

Установка аккумуляторной батареи

Установка выполняется в порядке обратном снятию. Обратите внимание

на следующее.

МОМЕНТ ЗАТЯЖКИ

10 H•м ± 2 H•м

Клеммы аккумуляторной батареи

(положительная и отрицательная)

7 H•м ± 1 H•м

Кронштейн аккумуляторной батареи

7 H•м ± 1 H•м

Винты крепления крышки

аккумуляторной батареи

Установите на место сидение, спинку и багажный кофр, если есть.

192

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

УХОД ЗА СНЕГОХОДОМ

Обслуживание после поездки

Удалите снег и лёд с задней и передней подвесок, гусеницы, рулевого

привода и лыж.

ПРЕДУПРЕЖДЕНИЕ

Не вставайте перед снегоходом, а также не производите ни-
каких действий с гусеницей или задней подвеской, не убедив-
шись, что колпачок шнура безопасности снят с выключателя
двигателя.

Оставляя снегоход на ночь (или на более длительное время), накройте его

чехлом. Это защитит снегоход от обмерзания и позволит надолго сохранить

его привлекательный внешний вид.

Чистка и защитная смазка

Вымойте снегоход водой с применением мягкого моющего средства. Исполь-

зуйте только салфетку из микроволокна.

ВНИМАНИЕ

Для мойки транспортного средства не исполь-

зуйте моечные аппараты высокого давления.

ПОДАВАЙТЕ

ВОДУ ТОЛЬКО ПОД НИЗКИМ ДАВЛЕНИЕМ (как в садовом
шланге).

ВНИМАНИЕ

Никогда не используйте для очистки пластмас-

совых деталей чистящее средство для тормозов и деталей
XPS, а также любые чистящие средства на нефтяной основе.

Не совместимые очистители

НЕ СОВМЕСТИМЫЕ ОЧИСТИТЕЛИ

ТИП МАТЕРИАЛА

ЧИСТЯЩЕЕ СРЕДСТВО ДЛЯ ТОРМОЗОВ И

ДЕТАЛЕЙ, А ТАКЖЕ ЛЮБЫЕ ЧИСТЯЩИЕ

СРЕДСТВА НА НЕФТЯНОЙ ОСНОВЕ

Все пластмассы, винилы,

окрашенная сталь и

алюминий.

193

Совместимые очистители

ЧИСТЯЩЕЕ СРЕДСТВО

ТИП МАТЕРИАЛА

Мыльная вода

Чистящий и полирующий аэрозоль XPS

Универсальное чистящее средство XPS

Все пластмассы, винилы,

окрашенная сталь и

алюминий.

Для ознакомления с дополнительной информацией о продуктах посетите

веб-сайт продуктов XPS по адресу www.xpslubricants.com

194

УХОД ЗА СНЕГОХОДОМ

ХРАНЕНИЕ

Если снегоход предполагается вывести из эксплуатации более чем на три

месяца (например, летом), необходимо подготовить его к хранению.

ХРАНЕНИЕ

Очистить снегоход
Добавить в топливо стабилизатор, следуя указаниям, предоставленным

производителем препарата.

После добавления препарата в топливо запустить двигатель.
Выполните консервацию двигателя (см.

«РЕЖИМ КОНСЕРВАЦИИ

ДВИГАТЕЛЯ» в этом разделе)
Смазать механизм рычага тормоза.
Смазать заднюю подвеску
Ежемесячно заряжать аккумуляторную батарею, чтобы она хранилась в

полностью заряженном состоянии (на моделях с электрическим

стартером).
Заткнуть глушитель ветошью.
Приподнять заднюю часть снегохода, чтобы гусеница не касалась опорной

поверхности. Не ослаблять натяжение гусеничной ленты.

ОСТОРОЖНО!

Подъем снегохода осуществляйте с помощью

специальных приспособлений или пригласите помощника.
Если подъем снегохода осуществляется без применения
специальных технических средств, практикуйте правильную
технику подъёма, используйте преимущественно силу ног. Не
поднимайте заднюю часть снегохода, если у вас для этого
недостаточно сил.

ВНИМАНИЕ

Снегоход должен храниться в сухом прохладном

месте, накрытый непрозрачным чехлом. Это позволит защи-
тить пластмассовые детали и лакокрасочное покрытие от
грязи и воздействия солнечных лучей.

ВНИМАНИЕ

Прежде чем приступить к выполнению процедуры

смазки двигателя, необходимо добавить стабилизатор топлива,
чтобы защитить компоненты системы подачи топлива от обра-
зования лаковых отложений.

195

Подготовка двигателя к хранению

Как и другие двигатели, двигатель E-TEC нуждается в защите внутренних

частей, для чего требуется его смазка перед постановкой на хранение. Си-

стема E-TEC имеет функцию смазки двигателя (консервации), которой может

воспользоваться водитель.
Для выполнения процедуры проделайте следующее:
1. Поместите транспортное средство в хорошо проветриваемое место.
2. Запустите двигатель и оставьте его работать на оборотах холостого

хода. Дождитесь, пока двигатель прогреется до рабочей температуры

(следите за температурой охлаждающей жидкости на дисплее инфор-

мационного центра или дождитесь, пока задний теплообменник станет

теплым).

3. Нажимайте кнопку SET (S), чтобы выбрать режим одометра.

ПРИМЕЧАНИЕ:

Режим подготовки двигателя к хранению не включается

при выборе других режимов (счетчик пробега A, счетчик пробега B и счетчик
моточасов за поездку).
4. Несколько раз быстро нажимайте на переключатель света фар, и

одновременно

нажмите и удерживайте кнопку

SET

до появления

на дисплее надписи «PUSH S».

196

ХРАНЕНИЕ

5. Когда на дисплее появится сообщение

PUSH «S»

, отпустите все

кнопки.

6. Снова нажмите и удерживайте в течение 2–3 секунд кнопку SET (S).

ПРИМЕЧАНИЕ:

При инициализации режима консервации на дисплее

появится надпись «OIL».
7. Когда на дисплее появится сообщение

OIL

, отпустите кнопку и дожди-

тесь окончания операции смазки.

Во время цикла смазки двигателя ничего не трогайте.
Продолжительность операции смазки составляет приблизительно 1 минуту.

В это время частота вращения коленчатого вала двигателя незначительно

увеличится (приблизительно до 1600 об/мин) и масляный насос осуществит

смазку двигателя.
В завершении операции блок управления остановит двигатель.
Снимите колпачок шнура безопасности (ключ DESS) с контактного устрой-

ства.

197

ХРАНЕНИЕ

ВНИМАНИЕ

Запрещается запускать двигатель во время

хранения.

198

ХРАНЕНИЕ

ТЕХНИЧЕСКАЯ

ИНФОРМАЦИЯ

199

ИДЕНТИФИКАЦИЯ ТРАНСПОРТНОГО
СРЕДСТВА

Наклейка с данными снегохода

Наклейка с данными снегохода находится на правой стороне туннеля

ТИПОВОЙ ВАРИАНТ

1. Наклейка с данными снегохода

НАКЛЕЙКА С ДАННЫМИ СНЕГОХОДА

Идентификационный номер снегохода
(VIN)

Основные сборочные единицы снегохода (двигатель и шасси) имеют инди-

видуальные идентификационные номера. Эти номера могут потребоваться,

например, при обращении с рекламацией для гарантийного ремонта или

при поиске украденного снегохода. Идентификационные номера необходимы

дилеру Lynx для правильного оформления гарантийной заявки. Мы настоя-

тельно рекомендуем вам записать все идентификационные номера вашего

снегохода и сообщить их в регистрирующую организацию.

200

Идентификационный номер (VIN)

Идентификационный номер снегохода (VIN) указан на наклейке (см. выше)

и выбит на туннеле рядом с наклейкой.
Номер модели и год выпуска снегохода (модельный год) являются составной

частью идентификационного номера снегохода (VIN). См. рисунок выше.

000001

V

A

9

LSAB

2BPS

Серийный номер

Номер модели

Завод

V = Валькур

R = Рованиеми

Модельный год: A = 2010

B = 2011

C = 2012 и т.д.

Расположение номера двигателя

1. Номер двигателя

201

ИДЕНТИФИКАЦИЯ ТРАНСПОРТНОГО СРЕДСТВА

Правило (ЕС) 2016/1628 распространяется на
внедорожные транспортные средства

Транспортные средства, соответствующие требованиям нормативного акта

(ЕС) 2016/1628 (NRMM), имеют соответствующую идентификацию на дви-

гателе.

ТИПОВОЙ ВАРИАНТ

ТИПОВАЯ ИДЕНТИФИКАЦИЯ СОГЛАСНО ТРЕБОВАНИЯМ
NRMM НА ДВИГАТЕЛЕ

202

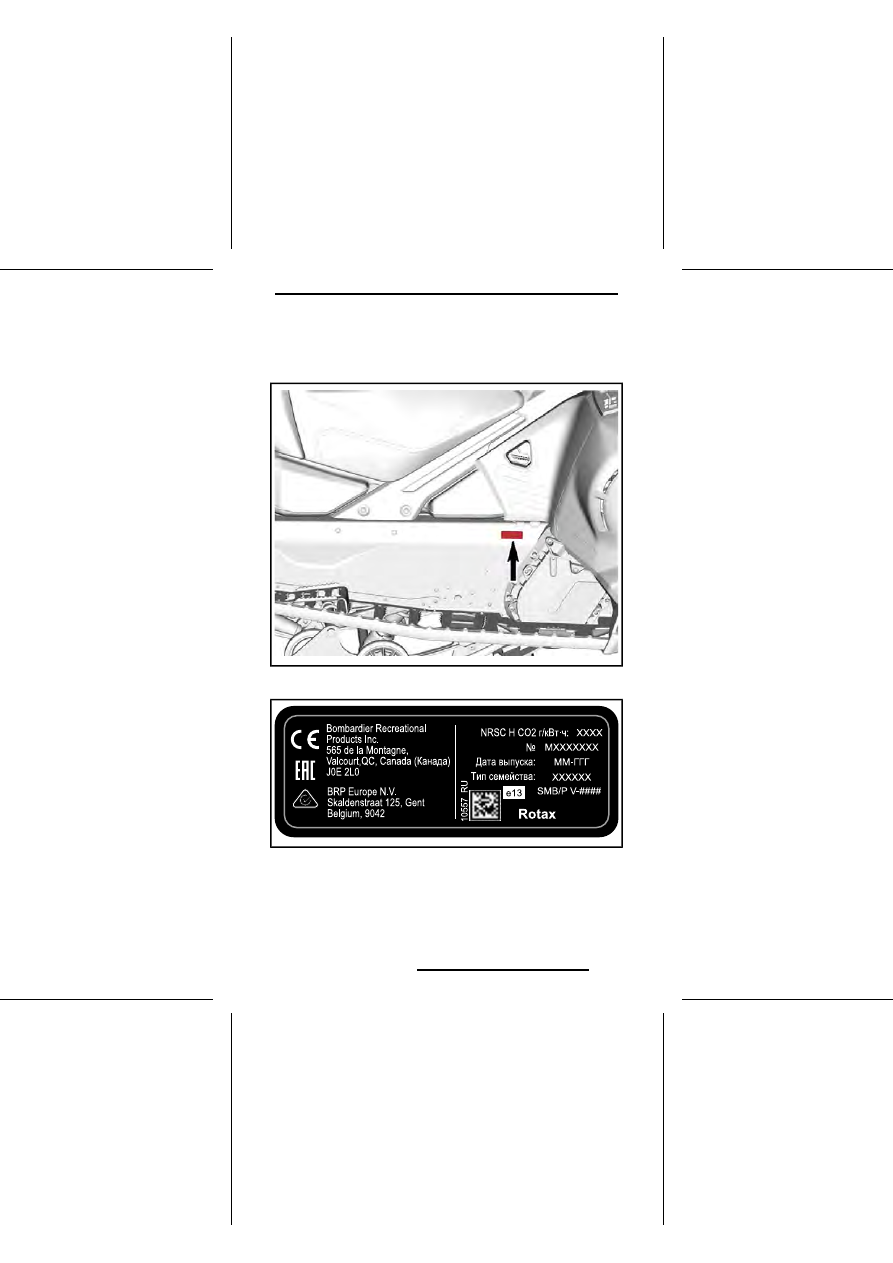

ИДЕНТИФИКАЦИЯ ТРАНСПОРТНОГО СРЕДСТВА

В зависимости от конкретной конфигурации транспортного средства допол-

нительная идентификационная наклейка NRMM может располагаться на

туннеле рядом с кожухом цепи.

ТИПОВОЙ ВАРИАНТ — НА ПРАВОЙ СТОРОНЕ ТУННЕЛЯ

ТИПОВАЯ ИДЕНТИФИКАЦИЯ СОГЛАСНО ТРЕБОВАНИЯМ
NRMM НА ТРАНСПОРТНОМ СРЕДСТВЕ

203

ИДЕНТИФИКАЦИЯ ТРАНСПОРТНОГО СРЕДСТВА

ШУМОВОЕ ИЗЛУЧЕНИЕ И
ВИБРАЦИОННЫЕ ВОЗДЕЙСТВИЯ

850 E-TEC

МОДЕЛЬ

ШУМОВОЕ ИЗЛУЧЕНИЕ И ВИБРАЦИОННЫЕ ВОЗДЕЙСТВИЯ

1

100 дБ (допустимое отклонение

(K

wa

) 3 дБ)

Уровень звуковой

мощности (L

WA

)

Шум

86 дБ (допустимое отклонение

(K

pA

) 3 дБ)

Звуковое давление (L

pA

)

<2,5 м/с

2

На руки (через руль)

Вибрация

<0,5 м/с

2

Тело (через сиденье)

1

: Измерения шумового излучения и вибрационной нагрузки выполнены

в соответствии с требованиями стандарта ISMA 1: 2014 на травяной

поверхности, на нейтральной передаче или без ремня вариатора.

204

ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ НОРМАМ
ЕВРАЗЭС

Зарезервировано для декларации
соответствия нормам ЕВРАЗЭС

Пометить, где применимо

206

РЕКОМЕНДАЦИИ ПО УСТРАНЕНИЮ
НЕИСПРАВНОСТЕЙ

НЕ РАБОТАЕТ ЭЛЕКТРИЧЕСКИЙ СТАРТЕР

1.

Выключатель двигателя установлен в положение «OFF»
(выкл.) или колпачок шнура безопасности (ключ DESS)
снят с контактного устройства.

-

Переведите выключатель двигателя в положение «ON» (вкл.) и

установите колпачок шнура безопасности на контактное устройство.

2.

Во время пуска двигателя был нажат рычаг дроссельной
заслонки.

-

Не используйте рычаг дроссельной заслонки во время пуска дви-

гателя.

КОЛЕНЧАТЫЙ ВАЛ ДВИГАТЕЛЯ ВРАЩАЕТСЯ, НО
ДВИГАТЕЛЬ НЕ ЗАПУСКАЕТСЯ

1.

Отсутствует подача топлива в двигатель.

-

Проверьте уровень топлива в баке, при необходимости, долейте

топливо.

2.

Слишком низкое бортовое напряжение.

-

Обратитесь к авторизованному дилеру Lynx.

ДВИГАТЕЛЬ НЕ РАЗВИВАЕТ ЧАСТОТУ ВРАЩЕНИЯ,
ДОСТАТОЧНУЮ ДЛЯ ВКЛЮЧЕНИЯ ВАРИАТОРА

1.

Система D.E.S.S. не считала код ключа D.E.S.S. в колпачке
шнура. Сигнальная лампа D.E.S.S. мигает (медленные/ко-
роткие повторяющиеся вспышки).

-

Правильно установите колпачок шнура безопасности.

2.

Система D.E.S.S. считала код, отличный от запрограмми-
рованного. Сигнальная лампа D.E.S.S. быстро мигает
(быстрые/короткие повторяющиеся вспышки).

-

Установите колпачок шнура безопасности с ключом, запрограмми-

рованным для данного снегохода.

3.

Система ЕСМ не распознает ключ DESS.

-

Обратитесь к авторизованному дилеру Lynx.

ПЛОХАЯ ПРИЕМИСТОСТЬ ДВИГАТЕЛЯ, ДВИГАТЕЛЬ
НЕ РАЗВИВАЕТ ПОЛНУЮ МОЩНОСТЬ

1.

Не завершена процедура прогрева двигателя.

-

В течение нескольких минут двигайтесь с низкой скоростью.

2.

Не завершён период обкатки двигателя.

-

Дождитесь завершения периода обкатки.

216
