Снегоход LYNX RADIEN Серия Trail / Crossover E-TEC EFI. Руководство пользователя (2021 год) - часть 13





ТИПОВОЙ ВАРИАНТ

4. Вращением регулировочных болтов установите требуемое натяжение

гусеницы.

1. Регулировочные винты

ПРИМЕЧАНИЕ:

Чтобы получить доступ к регулировочному винту, может

потребоваться повернуть приводной ремень.

175

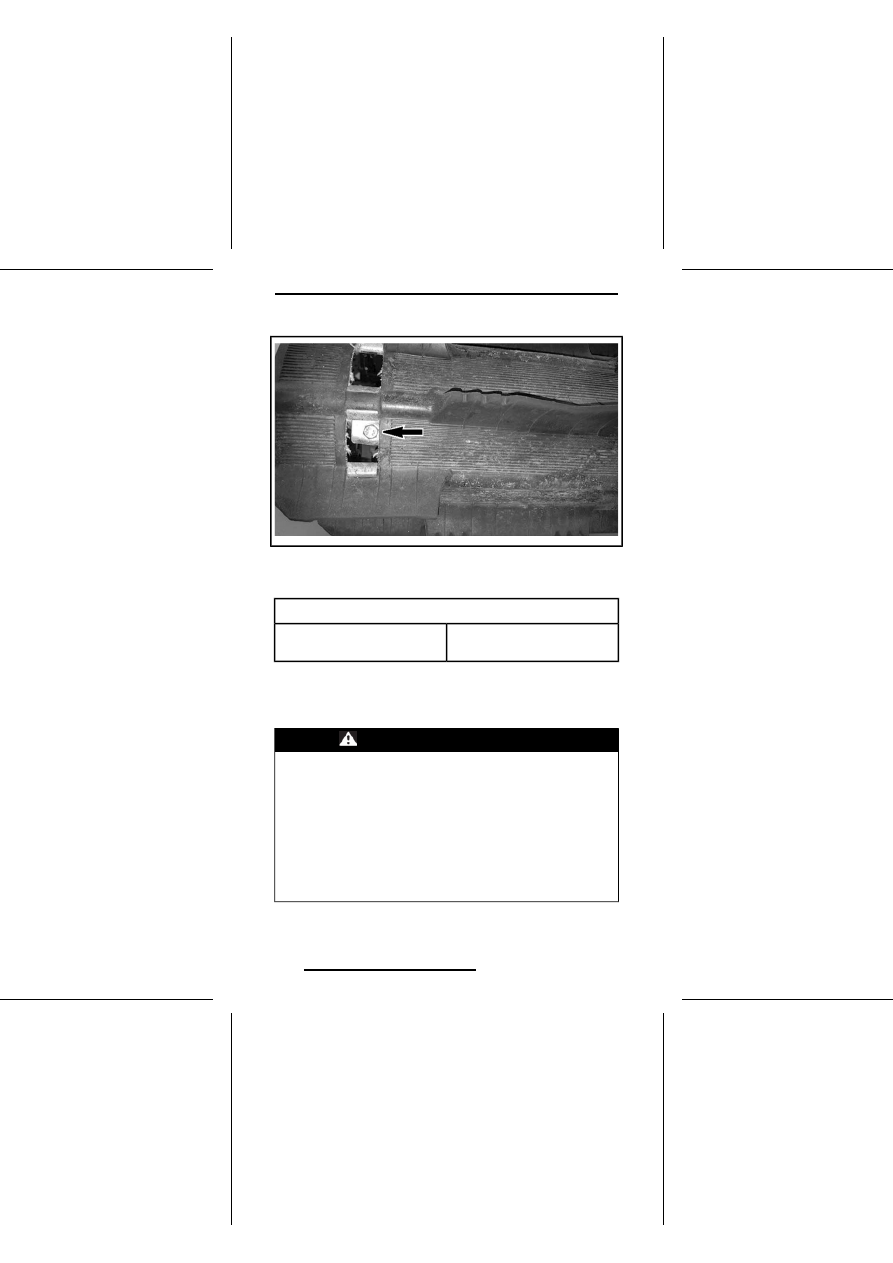

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

5. Если Вам не удаётся правильно отрегулировать натяжение гусеницы,

обратитесь к дилеру Lynx.

6. Затяните винты крепления направляющих катков указанным моментом.

МОМЕНТ ЗАТЯЖКИ

48 H•м ± 6 H•м

Болт крепления направляющего

катка

7. Проверьте центровку гусеницы, как описано ниже.

Центровка гусеничной ленты

ПРЕДУПРЕЖДЕНИЕ

Перед проверкой положения гусеницы убедитесь в отсутствии
в ней посторонних предметов, которые могут вылететь при
включении двигателя. Следите, чтобы руки, ноги, инструмент
или одежда не оказались захвачены вращающимися деталя-
ми. Поднимите и поставьте снегоход на опору с широким
основанием и отражательным щитком. Убедитесь в отсутствии
людей поблизости и позади снегохода. Не проворачивайте
гусеницу на большой скорости.
Из быстро вращающейся гусеницы под действием центробеж-
ной силы могут неожиданно вылететь сломанные шипы,
звенья гусеницы или какие-то посторонние предметы, которые
способны нанести травмы ногам и другим частям тела.

1. Поднимите заднюю часть снегохода и установите на опору с широким

основанием, чтобы гусеница не касалась опорной поверхности.

176

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ОСТОРОЖНО!

Практикуйте правильную технику подъёма,

преимущественно используйте силу ног. Не поднимайте зад-
нюю часть снегохода, если у вас для этого недостаточно сил.

2. Запустите двигатель и слегка нажмите на рычаг дроссельной заслонки,

чтобы гусеничная лента начала медленно вращаться. Длительность

работы гусеницы в таком режиме не должна превышать 20-ти секунд.

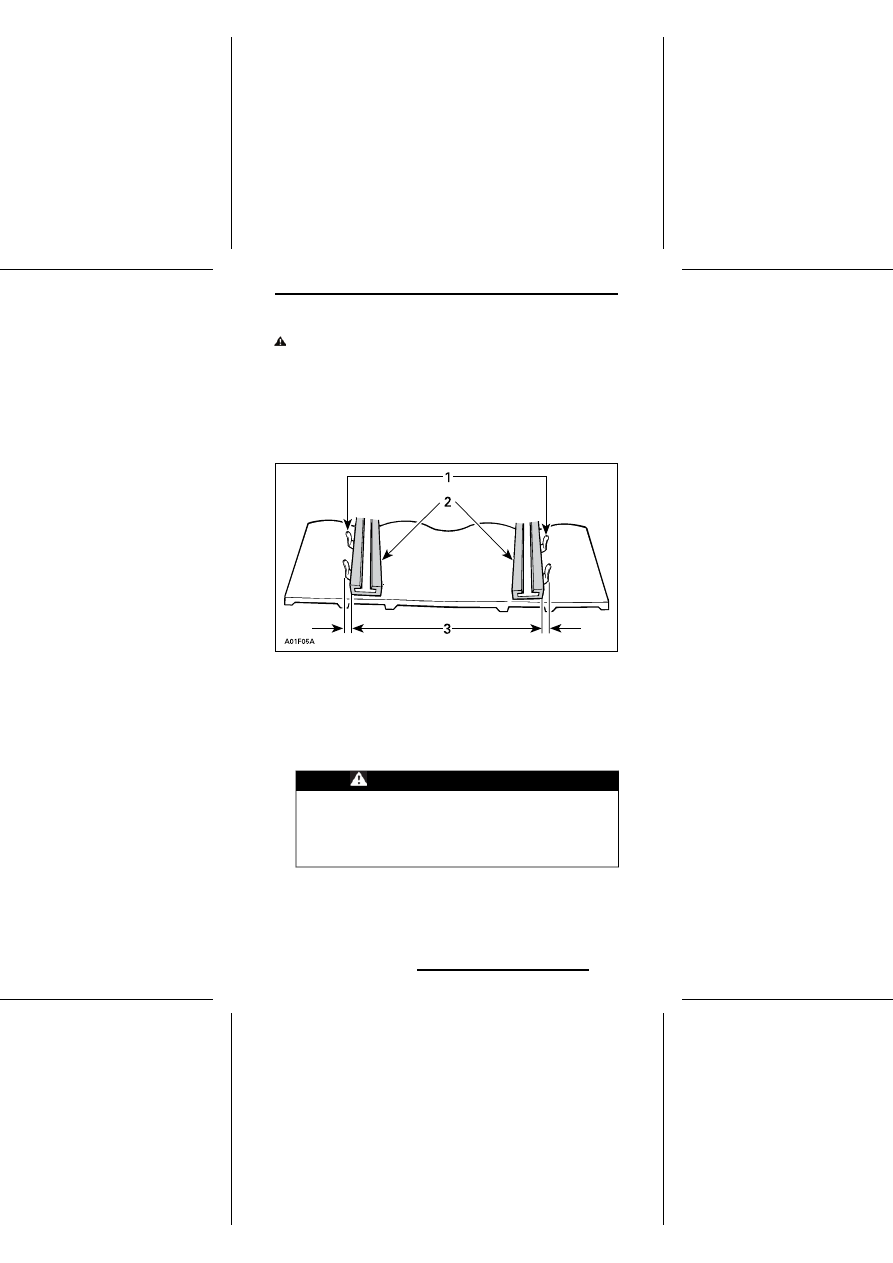

3. Проверьте симметричность положения гусеничной ленты относительно

накладок полозьев: расстояние между полозьями и направляющими

гребнями гусеничной ленты должно быть одинаковым с обеих сторон.

1. Направляющие гребни

2. Накладки полозьев

3. Одинаковое расстояние с обеих сторон
4. Для регулировки центровки гусеницы выполните следующее:

4.1

Остановите двигатель.

4.2

Снимите колпачок шнура безопасности (ключ DESS) с контакт-

ного устройства.

ПРЕДУПРЕЖДЕНИЕ

Перед началом операций по регулировке и техниче-
скому обслуживанию снегохода снимите колпачок
шнура безопасности (если не указано иное) с контакт-
ного устройства выключателя двигателя. Для выпол-
нения регулировки выберите безопасное место вдали
от снегоходных трасс.

4.3

Ослабьте крепёжные болты задних направляющих катков.

4.4

Подтяните регулировочный болт на той стороне движителя,

где расстояние между направляющими гребнями и опорным

полозом наибольшее.

177

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

1. Направляющие гребни

2. Накладки полозьев

3. Подтяните регулировочный болт на этой стороне
5. Затяните стопорную гайку задней оси.

ПРЕДУПРЕЖДЕНИЕ

Убедитесь, что крепёжные болты направляющих катков
надёжно затянуты, чтобы избежать самопроизвольного де-
монтажа направляющего катка и последующего заклинивания
гусеницы.

6. Снова пустите двигатель и на малой скорости движения гусеничной

ленты проверьте симметричность её положения относительно опорных

полозьев.

7. Затяните болты задней оси рекомендуемым моментом затяжки.

МОМЕНТ ЗАТЯЖКИ

48 H•м ± 6 H•м

Винты крепления направляющих

катков

ПРЕДУПРЕЖДЕНИЕ

Убедитесь, что крепёжные болты направляющих катков
надёжно затянуты, чтобы избежать самопроизвольного де-
монтажа направляющего катка и последующего заклинивания
гусеницы.

178

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ТИПОВОЙ ВАРИАНТ

1. Контргайка

2. Болт крепления направляющего катка
8. Пустите двигатель и на малой скорости движения гусеничной ленты

проверьте симметричность её положения относительно опорных поло-

зьев.

9. Опустите снегоход на опорную поверхность.
10. Установите на место колпачки задних катков (если имеются).

Подвеска

Состояние задней подвески

Осмотрите все компоненты подвески, включая накладки опорных полозьев,

пружины, катки и другие детали.

ПРИМЕЧАНИЕ:

При движении машины по снежному покрову снег играет

роль смазки и охладителя поверхностей скольжения. Продолжительное
движение снегохода по обледеневшей поверхности или по зернистому
снегу приводит к перегреву и преждевременному износу накладок опорных
полозьев гусеницы.

179

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Состояние ленточного ограничителя

Проверьте ленточный ограничитель на наличие трещин и признаков износа.

Проверьте затяжку резьбовых крепёжных деталей. Проверьте состояние

отверстий в ленточном ограничителе. При необходимости заменить. Затя-

ните гайку рекомендованным моментом.

МОМЕНТ ЗАТЯЖКИ

9 H•м ± 1 H•м

Гайка ленточного

ограничителя

Смазка компонентов подвески

Смажьте компоненты задней подвески в местах расположения пресс-мас-

ленок. Периодичность обслуживания указана в разделе

РЕГЛАМЕНТ ТЕХ-

НИЧЕСКОГО ОБСЛУЖИВАНИЯ.

СМАЗКА ПОДВЕСКИ

Синтетическая смазка XPS для подвески

ТИПОВОЙ ВАРИАНТ

180

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Проверка состояния рулевого управления и
передней подвески

Визуально проверьте затяжку крепёжных элементов рулевого управления

и передней подвески (шаровые опоры и шаровые шарниры рычагов и тяг

рулевого привода, болты шарнирного крепления, болты крепления лыж и

цапф лыж, и т. д.). При необходимости обратитесь к авторизованному дилеру

Lynx.

Лыжи

Состояние лыж и коньков

Проверьте состояние лыж и твёрдосплавных вставок коньков. При обнару-

жении признаков износа обратитесь к дилеру Lynx.

ПРЕДУПРЕЖДЕНИЕ

Сильно изношенные лыжи и/или коньки ухудшают управляе-
мость снегохода.

181

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Предохранители

Доступ к блоку предохранителей

Откройте правую боковую панель, см. раздел

ОРГАНЫ УПРАВЛЕНИЯ,

ПРИБОРЫ, ОБОРУДОВАНИЕ.

Расположение предохранителей

ТИПОВОЙ ВАРИАНТ

1. Держатель предохранителя
Снимите крышку держателя предохранителя

НОМИНАЛ

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЯ

5 А

Кнопка Start/RER

20 A

Фары

15 A

Комбинация приборов

10 А

DESS / Стартер

182

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

НОМИНАЛ

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЯ

15 A

Доп. оборудование

15 A

Вентилятор

10 А

COM / Задний фонарь

-

Реле вентилятора

Проверка плавкого предохранителя

Проверьте и, при необходимости, замените предохранитель.

ПРЕДУПРЕЖДЕНИЕ

Никогда не используйте плавкий предохранитель более вы-
сокого номинала, чем указанный.

Извлеките предохранитель из держателя. Проверьте, не расплавлена ли

его нить.

1. Предохранитель

2. Проверить, не расплавлена ли нить

ПРЕДУПРЕЖДЕНИЕ

Если плавкий предохранитель перегорает многократно,
установите и устраните причину неисправности перед повтор-
ным запуском двигателя. Обратитесь к авторизованному ди-
леру Lynx для обслуживания.

183

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Фары

Замена лампы фары

1. Снимите ветровое стекло.
2. Откройте багажное отделение.

ТИПОВОЙ ВАРИАНТ

184

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

3. Отверните болты крепления опоры приборной панели.

185

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

4. Поднимите переднюю часть опоры приборной панели, а затем сместите

ее вперед, чтобы снять.

5. Отведите опору приборной панели в сторону.
6. Снимите багажное отделение.

7. Отсоедините разъемы розетки на 12 В (при наличии).
8. Отсоедините MAPTS и разъем лампы.

186

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

9. Освободите лампу, повернув ее против часовой стрелки.
10. Извлеките лампу.

ПРИМЕЧАНИЕ:

Убедитесь, что уплотнение лампы осталось на месте.

1. Лампа

2. Уплотнение лампы
Установите лампу в последовательности, обратной снятию.

187

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ВНИМАНИЕ

Во избежание сокращения срока службы гало-

генных ламп не касайтесь пальцами стеклянной колбы лампы.
Если вы дотронулись до стеклянной колбы, очистите ее изо-
пропиловым спиртом, который не оставляет пленку на стекле.

Убедитесь, что фары функционируют нормально.

Регулировка головной оптики

Откройте багажное отделение.

ТИПОВОЙ ВАРИАНТ

Вращайте регулировочный винт, чтобы добиться необходимого расположе-

ния пучка света фар.

188

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Снятие аккумуляторной батареи

ПРЕДУПРЕЖДЕНИЕ

ЧЕРНЫЙ (–) провод аккумуляторной батареи всегда необхо-
димо отсоединять первым и подсоединять последним. Нико-
гда не заряжайте и не подзаряжайте батарею, установленную
на машине.

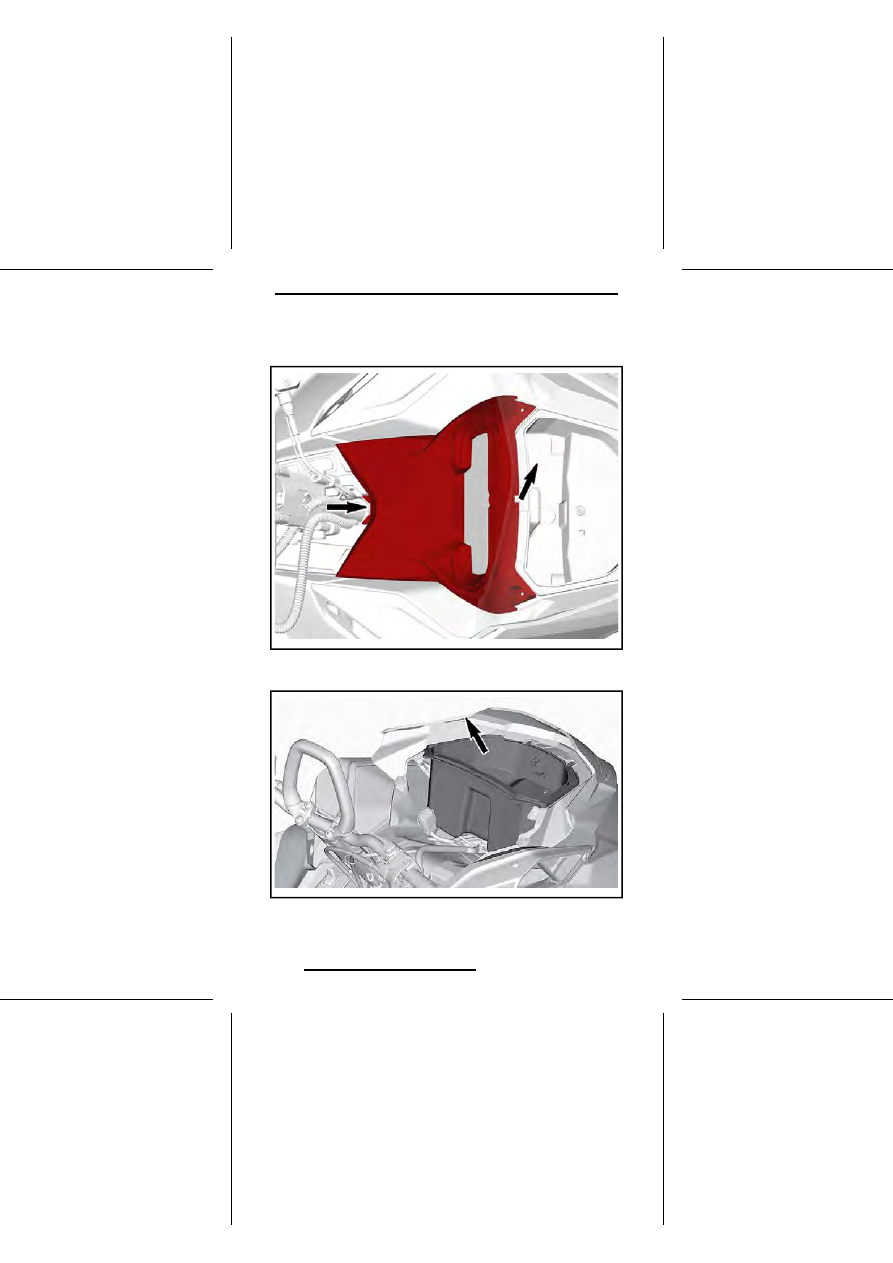

1. Откройте багажный кофр, снимите крышку аккумуляторной батареи и

выверните все болты крепления.

189

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ПОКАЗАН ЛЕВЫЙ БОЛТ

2. Снимите багажный кофр.

3. Отсоедините сначала отрицательную, затем положительную клеммы.

190

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
