ТРАНСПОРТИРОВКА СНЕГОХОДА

Проверьте плотность затяжки крышек масляного резервуара и топливного

бака.
Для обеспечения максимальной безопасности прицеп с наклоняемой

платформой, на котором вы собираетесь перевозить свою машину, необхо-

димо оборудовать подъёмным механизмом. Как бы просто это не казалось,

не загоняйте снегоход на платформу своим ходом. Это часто заканчивается

авариями и несчастными случаями. С помощью строп надёжно закрепите

снегоход (спереди и сзади) на платформе транспортного средства. Не

пренебрегайте креплением даже при перевозке на близкое расстояние.

Проверьте надёжность крепления всех приборов и оборудования. Накройте

снегоход чехлом, чтобы дорожная грязь не повредила его механизмы.
Оборудование прицепа должно отвечать требованиям, предъявляемым к

перевозочным средствам в вашем регионе. Убедитесь в надёжности буксир-

ной сцепки и цепей, проверьте функционирование тормозов, сигналов по-

ворота и габаритных огней.

ПРЕДУПРЕЖДЕНИЕ

Не буксируйте снегоход, направленный в обратном направ-
лении. При буксировке снегохода, направленного в обратном
направлении, возможно повреждение и даже отрыв ветрового
стекла набегающими потоками воздуха.

143

144

Эта страница специально

оставлена пустой

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

145

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ

Проведение регулярного технического обслуживания транспортного средства

является очень важным фактором для поддержания его в технически ис-

правном и безопасном для эксплуатации состоянии. Гарантийная рекламация

может быть отклонена, если неисправность возникла в результате непра-

вильного технического обслуживания и нарушения правил эксплуатации со

стороны владельца или водителя. Периодически проверяйте техническое

состояние снегохода и следуйте указаниям, приведённым в регламенте

технического обслуживания.

ПРИМЕЧАНИЕ:

Регулярное техническое обслуживание не отменяет

необходимость проведения контрольного осмотра перед каждой поездкой.

ПРЕДУПРЕЖДЕНИЕ

Невыполнение или несвоевременное выполнение техниче-
ского обслуживания транспортного средства может сделать
его эксплуатацию небезопасной.

В ТЕЧЕНИЕ ПЕРВЫХ 1500 км

Отрегулировать приводную цепь после первых 75 км
Регулировать приводную цепь каждые 500 км
Отрегулировать и отцентровать гусеницу после первых 75 км
Проверять натяжение и выравнивание гусеницы каждые 500 км

ПОСЛЕ ПЕРВОГО ИСПОЛЬЗОВАНИЯ 1500 км

Проверьте уровень масла в картере цепной передачи (при наличии).
Проверьте уровень масла в коробке передач (при наличии).

КАЖДЫЙ ГОД В ХОДЕ ПРЕДСЕЗОННОЙ ПОДГОТОВКИ ИЛИ КАЖДЫЕ

3000 км

(В ЗАВИСИМОСТИ ОТ ТОГО, ЧТО НАСТУПИТ РАНЬШЕ)

Выполнить все операции, приведенные в регламенте контрольного

осмотра снегохода перед поездкой
Проверить наличие кодов неисправностей
Зарядить аккумуляторную батарею (если есть)

146

КАЖДЫЙ ГОД В ХОДЕ ПРЕДСЕЗОННОЙ ПОДГОТОВКИ ИЛИ КАЖДЫЕ

3000 км

(В ЗАВИСИМОСТИ ОТ ТОГО, ЧТО НАСТУПИТ РАНЬШЕ)

Отрегулировать приводную цепь
Отрегулировать натяжение и отцентровать гусеницу
Проверить состояние тормозного шланга, накладок тормозных колодок

и тормозного диска
Проверить плотность охлаждающей жидкости
Проверить состояние ремня вариатора
Осмотреть и очистить ведущий шкив вариатора
Проверить состояние и очистить ведомый шкив вариатора
Смазать заднюю подвеску, если снегоход эксплуатируется в условиях

повышенной влажности (дождь, лужи)
Проверить состояние системы выпуска отработавших газов и убедиться

в отсутствии утечек
Затянуть болты крепления выпускного коллектора указанным моментом
Проверить состояние топливопроводов и соединений
Проверить состояние передней подвески
Проверьте состояние задней подвески (включая ленточные ограничители

и накладки полозьев)
Проверить состояние наконечников рулевых тяг и углы установки лыж
Отрегулировать свет фар
Заменить масло в коробке передач (при наличии)

РАЗ В 2 ГОДА ИЛИ КАЖДЫЕ 6000 км (В ЗАВИСИМОСТИ ОТ ТОГО,

ЧТО НАСТУПИТ РАНЬШЕ)

Заменить тормозную жидкость
Проверить трос привода дроссельной заслонки

147

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

РАЗ В 2 ГОДА ИЛИ КАЖДЫЕ 6000 км (В ЗАВИСИМОСТИ ОТ ТОГО,

ЧТО НАСТУПИТ РАНЬШЕ)

Очистить и смазать ручной стартер (при наличии)

Заменить масло в картере цепной передачи (при наличии)

Проверить состояние резиновых опор двигателя

РАЗ В 3 ГОДА ИЛИ КАЖДЫЕ 10 000 км (В ЗАВИСИМОСТИ ОТ ТОГО,

ЧТО НАСТУПИТ РАНЬШЕ)

Заменить свечи зажигания
Осмотреть сетчатый фильтр инжекционного масляного насоса и, при

необходимости, очистить его
Очистить и осмотреть клапаны 3D RAVE. Если в основании клапана

присутствует масло, заменить уплотнение.

КАЖДЫЕ 5 ЛЕТ

Заменить охлаждающую жидкость
Замените топливный фильтр, установленный на топливопроводе

148

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ОПЕРАЦИИ ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ

В настоящем разделе приведены указания для выполнения основных опе-

раций технического обслуживания.

ПРЕДУПРЕЖДЕНИЕ

Остановите двигатель, снимите ключ DESS и выполняйте
техническое обслуживание, следуя описанным ниже процеду-
рам. Если не выполнять указания по выполнению операций
технического обслуживания, то есть вероятность получения
травм от горячих или подвижных частей, от системы электро-
оборудования, химикатов и других опасностей.

ПРЕДУПРЕЖДЕНИЕ

Если в ходе снятия/установки потребовалось снимать
крепёжные элементы (например, самоконтрящиеся части и
др.), всегда заменяйте их новыми.

Охлаждающая жидкость

ПРЕДУПРЕЖДЕНИЕ

Не открывайте крышку расширительного бачка, когда двига-
тель горячий.

Проверка уровня охлаждающей жидкости

Откройте правую боковую панель, см. раздел

ОРГАНЫ УПРАВЛЕНИЯ,

ПРИБОРЫ, ОБОРУДОВАНИЕ.
Проверять уровень охлаждающей жидкости следует при комнатной темпе-

ратуре и снятой крышке расширительного бачка. При этом уровень жидкости

должен располагаться вровень с меткой нижнего уровня на расширительном

бачке.

ПРИМЕЧАНИЕ:

При низкой температуре уровень охлаждающей жидкости

может быть чуть ниже метки на стенке бачка.
Если необходимо добавить большое количество охлаждающей жидкости,

а также для её замены, обращайтесь к авторизованному дилеру Lynx.

149

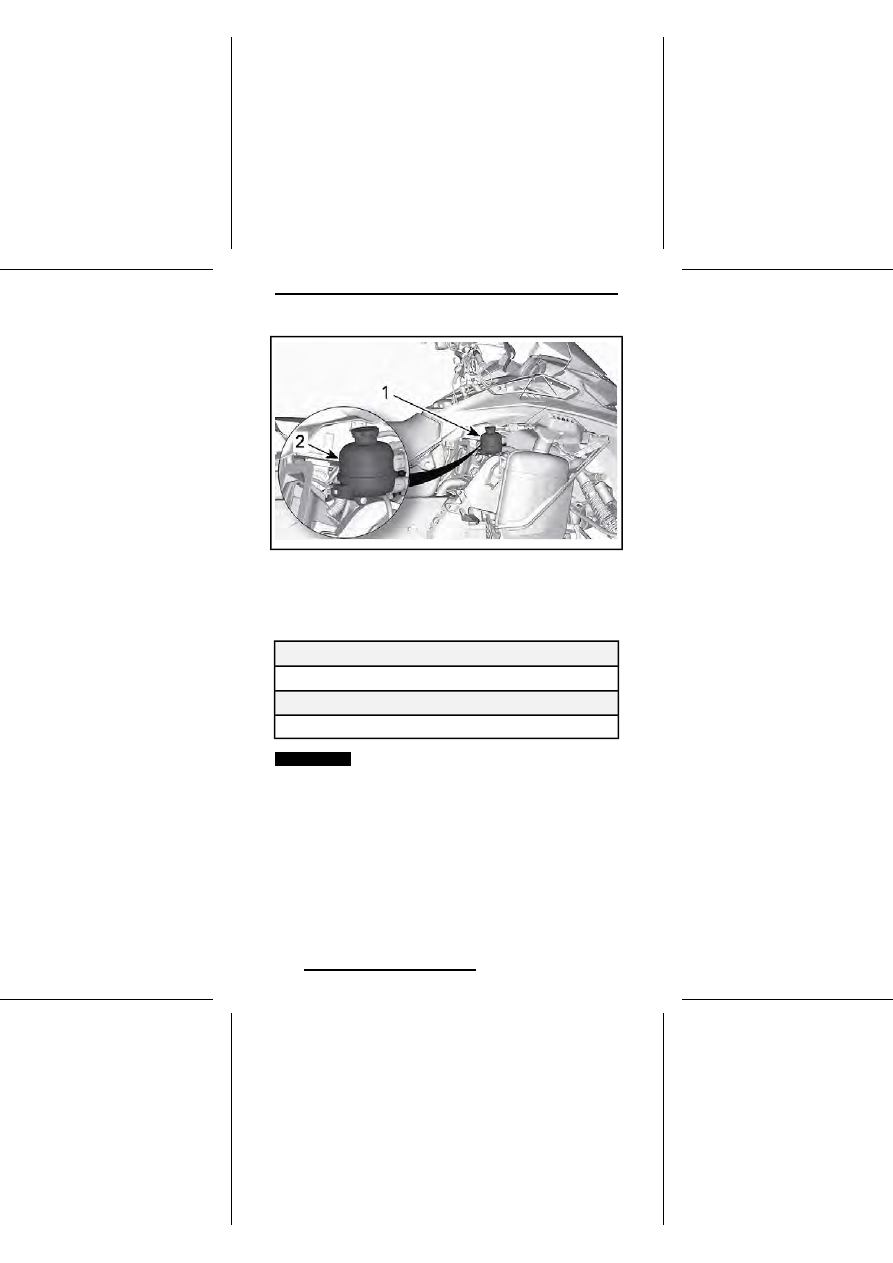

ТИПОВОЙ ВАРИАНТ

1. Расширительный бачок.

2. Метка «COLD»

Рекомендуемая охлаждающая жидкость

РЕКОМЕНДУЕМАЯ ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ

Готовая охлаждающая жидкость с увеличенным сроком службы

Альтернативное средство, если рекомендуемое недоступно

50-процентный раствор антифриза в дистиллированной воде

ВНИМАНИЕ

Используйте специально предназначенный ан-

тифриз на основе этиленгликоля с содержанием ингибиторов
коррозии для двигателей внутреннего сгорания из алюминия.

Выхлопная система

Проверка системы выпуска отработавших
газов

Выхлопная труба глушителя должна располагаться по центру отверстия в

нижнем поддоне. Труба не должна иметь коррозионных повреждений и не-

плотностей в соединениях. Проверьте надёжность крепления трубы.
Проверьте состояние крепёжных пружин, замените их в случае необходи-

мости.

150

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Система выпуска предназначена для снижения уровня шума работающего

двигателя и улучшения его мощностных характеристик. В некоторых странах

внесение изменений в конструкцию выхлопной системы запрещено законом.

ВНИМАНИЕ

Отсутствие какого-либо компонента системы

выпуска, его конструктивные изменения или повреждения
могут стать причиной серьёзных неисправностей двигателя.

Свечи зажигания

Проверка состояния или замена свечей зажигания должны выполняться

авторизованным дилером Lynx. Операции проверки состояния или замены

свечей зажигания требуют от исполнителей глубоких технических знаний.

Поэтому рекомендуется доверить выполнение этих операций квалифици-

рованным сотрудникам авторизованного дилерского центра Lynx.

Тормозная жидкость

Рекомендуемая жидкость

Пользуйтесь тормозной жидкостью DOT 4 из герметичной упаковки. Жидкость

в открытой упаковке может быть загрязнена или могла впитать влагу из

воздуха.

ПРЕДУПРЕЖДЕНИЕ

Пользуйтесь тормозной жидкостью DOT 4 из герметичной
упаковки. Во избежание серьёзного повреждения тормозной
системы запрещается использование тормозных жидкостей,
не рекомендуемых типов, также запрещается смешивать
разные типы жидкости для пополнения бачка.

ВНИМАНИЕ

Тормозная жидкость может повредить окрашен-

ные или пластиковые поверхности. Соблюдайте осторожность.
Если жидкость пролилась, тщательно промойте это место во-
дой.

Проверка уровня тормозной жидкости

ВНИМАНИЕ

Во время проверки уровней эксплуатационных

жидкостей снегоход должен стоять на ровной горизонтальной
поверхности.

Проверьте уровень тормозной жидкости (DOT 4) в бачке. При необходимости

долейте тормозную жидкость (DOT 4).

151

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ТИПОВОЙ ВАРИАНТ

1. Компенсационный бачок тормозной системы

152

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

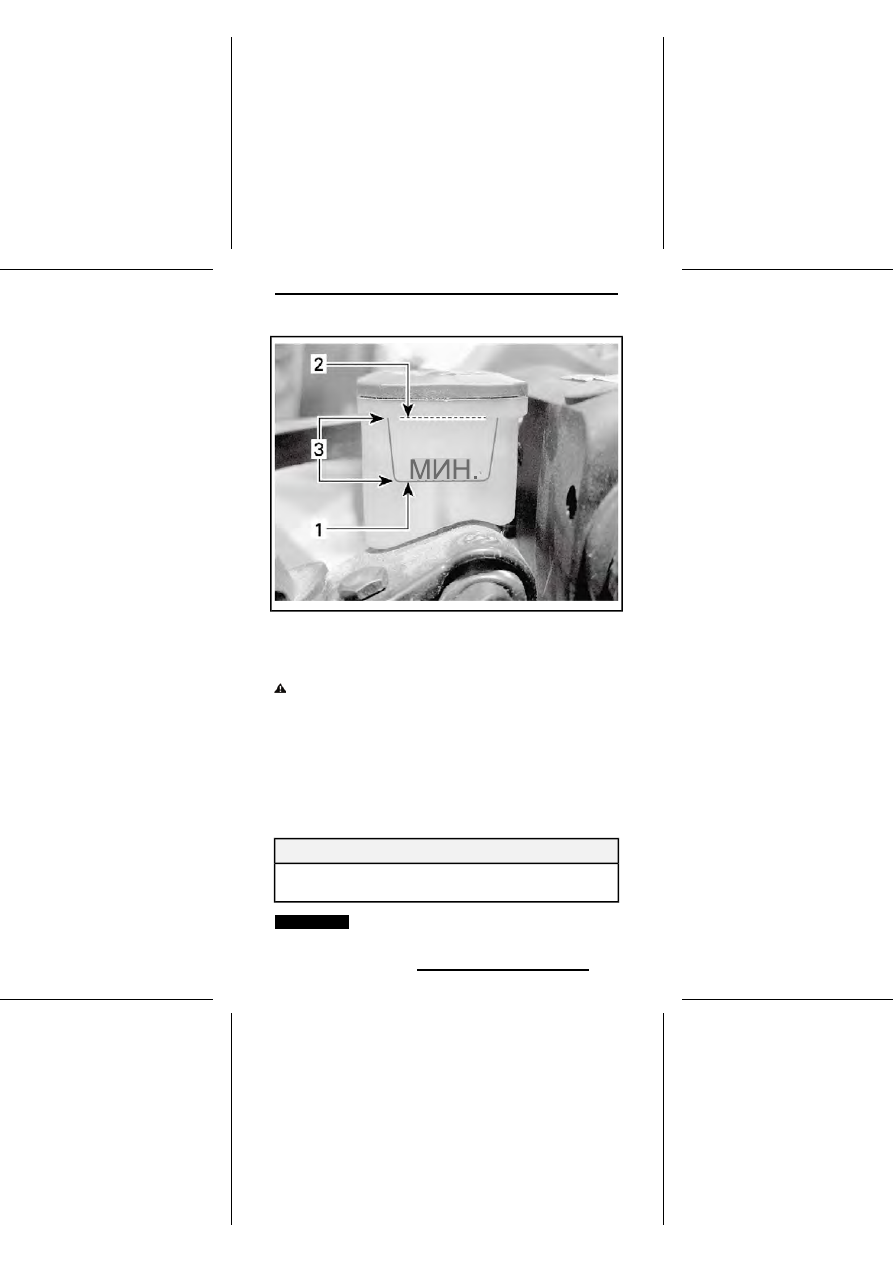

ТИПОВОЙ ВАРИАНТ

1. Минимум

2. Максимум

3. Рабочий диапазон

ОСТОРОЖНО!

Избегайте попадания тормозной жидкости

на кожу или в глаза — это может вызвать опасные ожоги. В
случае контакта с кожей, тщательно промойте это место. В
случае попадания в глаза, немедленно промойте их большим
количеством воды на протяжении минимум 10 минут, и как
можно скорее обратитесь к врачу.

Масло в картере цепной передачи

Рекомендуемое масло для картера цепной
передачи

РЕКОМЕНДУЕМОЕ МАСЛО ДЛЯ КАРТЕРА ЦЕПНОЙ ПЕРЕДАЧИ

XPS synthetic chaincase oil (синтетическое масло для картера цепной

передачи)

ВНИМАНИЕ

Если рекомендуемое масло для картеров цепных

передач XPS недоступно, используйте трансмиссионное масло

153

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

75W140, которое соответствует спецификации API GL-5.
Цепная передача снегохода сконструирована и прошла эксплу-
атационные испытания с использованием синтетического
масла для картера цепной передачи XPS™. Компания BRP
настоятельно рекомендует на протяжении всего срока эксплу-
атации использовать синтетическое масло для цепных передач
XPS. Повреждения, вызванные использованием масла, которое
не рекомендовано для данной цепной передачи, не будут
устраняться в рамках гарантийного обслуживания.

Проверка уровня масла в картере цепной
передачи

Установив снегоход на ровной горизонтальной площадке и вывернув маг-

нитную пробку контрольного отверстия, проверьте уровень масла в картере

цепной передачи.

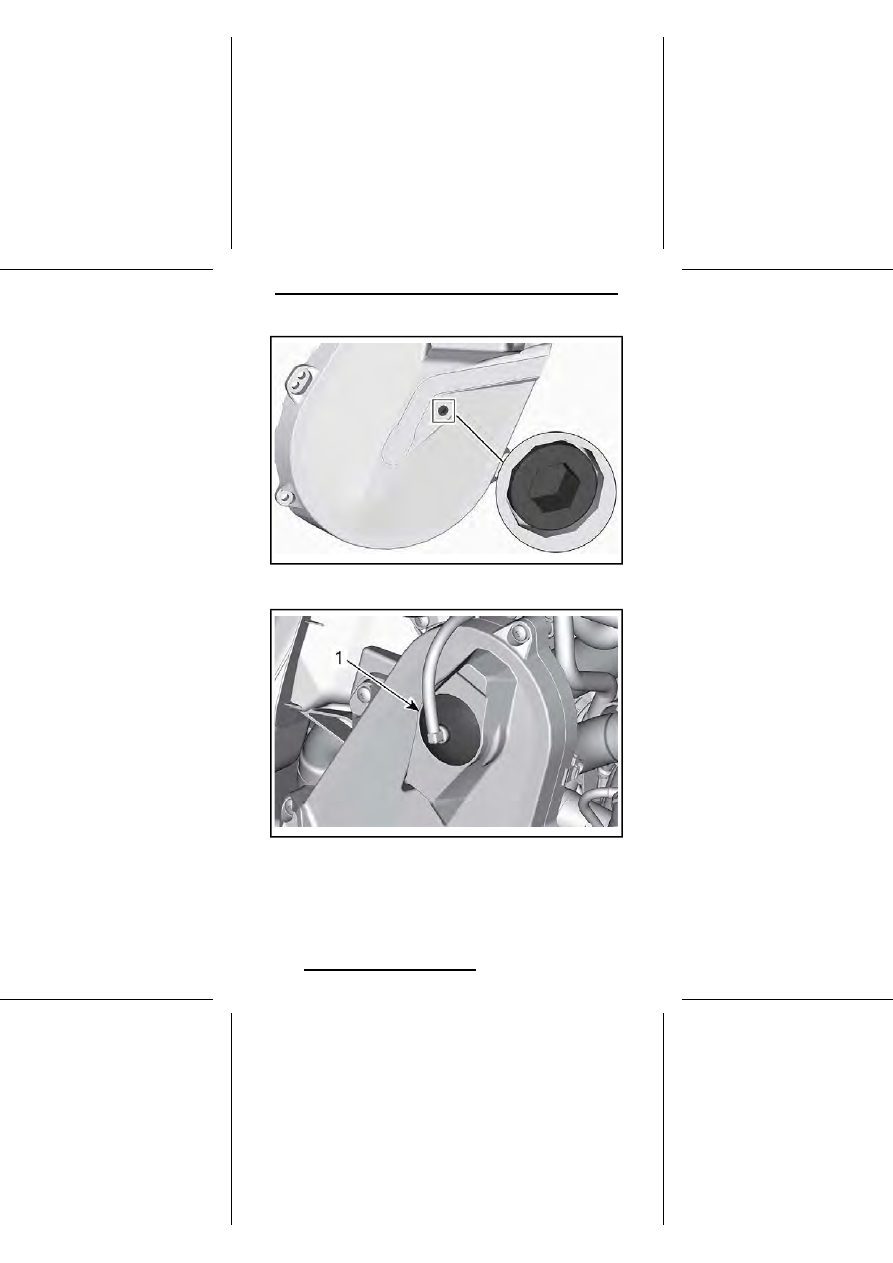

ПРОБКА КОНТРОЛЬНОГО ОТВЕРСТИЯ

Уровень масла должен доходить до нижнего края контрольного отверстия.
Если уровень масла в норме, установите пробку контрольного отверстия

на место и затяните ее рекомендуемым моментом.

МОМЕНТ ЗАТЯЖКИ

6 H•м ± 1 H•м

Пробка контрольного отверстия

Если уровень ниже нормы, см.

«ДОЛИВ МАСЛА В КАРТЕР ЦЕПНОЙ ПЕРЕ-

ДАЧИ».

154

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Замена масла в цепной передаче

Слив масла из цепной передачи

1. Установите мотовездеход на ровной горизонтальной площадке.
2. Установите поддон для сбора масла под сливной пробкой коробки пе-

редач.

3. Снимите крышку заливной горловины.
4. Снимите пробку сливного отверстия снизу коробки передач.

5. Дождитесь, пока из коробки передач сольется все масло.
6. Установите пробку сливного отверстия и затяните ее рекомендуемым

моментом.

МОМЕНТ ЗАТЯЖКИ

6 H•м ± 1 H•м

Пробка сливного отверстия коробки

передач

Долив масла в картер цепной передачи

1. Откройте правую боковую панель. См.

«ОРГАНЫ УПРАВЛЕНИЯ,

ПРИБОРЫ И ОБОРУДОВАНИЕ».

2. Выверните пробку контрольного отверстия.

155

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ПРОБКА КОНТРОЛЬНОГО ОТВЕРСТИЯ

3. Снимите крышку заливного отверстия.

ТИПОВОЙ ВАРИАНТ — ВЕРХНЯЯ ЧАСТЬ КАРТЕРА ЦЕПНОЙ
ПЕРЕДАЧИ

1. Крышка заливного отверстия
4. Доливайте масло в картер цепной передачи через заливное отверстие,

пока масло не начнёт вытекать через контрольное отверстие.

5. Установите пробку контрольного отверстия на место и затяните её

указанным моментом.

156

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

МОМЕНТ ЗАТЯЖКИ

6 H•м ± 1 H•м

Пробка контрольного отверстия

Установите на место крышку отверстия для заливки масла.

Приводная цепь

Доступ к картеру цепной передачи

Откройте правую боковую панель, см. раздел

ОРГАНЫ УПРАВЛЕНИЯ,

ПРИБОРЫ, ОБОРУДОВАНИЕ.

Регулировка натяжения цепи

Используя шестигранный ключ, расположенный на одном из концов приспо-

собления для разведения шкивов вариатора, осторожно поверните натяжи-

тель по часовой стрелке, чтобы выбрать свободный ход.

ТИПОВОЙ ВАРИАНТ

1. Регулировочный винт
Не прикладывайте к натяжителю чрезмерных усилий.

ПРИМЕЧАНИЕ:

Не извлекайте проволочный фиксатор.

ВНИМАНИЕ

Чрезмерная натяжка приводной цепи может

привести к серьезным повреждениям компонентов цепной
передачи.

157

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Ремень вариатора

Проверка ремня вариатора

Осмотрите ремень вариатора. Он не должен иметь трещин, потёртостей,

признаков ненормального износа (неравномерный или односторонний износ,

отсутствие внутренних зубцов, разрывы нитей армирующего корда и т. д.).

Возможные причины ненормального износа: неправильная установка шкивов

вариатора, трогание снегохода при излишне высоких оборотах двигателя,

когда гусеничная лента приморожена, начало движения до прогрева двига-

теля, наличие задиров или загрязнение рабочих поверхностей шкивов, по-

падание масла на ремень или остаточные деформации запасного ремня.

Обратитесь к авторизованному дилеру Lynx.

Замена ремня вариатора

Снятие ремня вариатора

1. Снимите колпачок шнура безопасности (ключ DESS) с контактного

устройства.

2. Снимите защитный кожух ремня вариатора, см. раздел

ОРГАНЫ

УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ.

3. Чтобы развести фланцы ведомого шкива, вставьте специальное при-

способление в резьбовое отверстие регулировочной муфты (см. рису-

нок).

158

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ















содержание      ..     9      10      11      12     ..
