Снегоход LYNX BoonDocker 850 E-TEC, BOONDOCKER® RE 3700, BOONDOCKER® DS 3900, BOONDOCKER® DS 4100. Руководство (2018 год) - часть 10





149

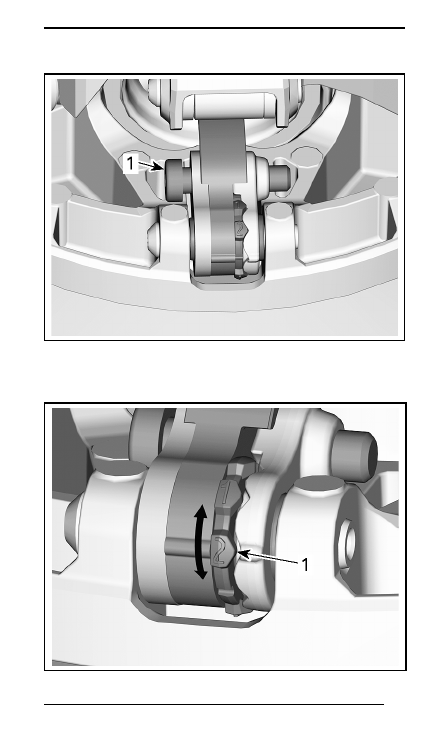

1. Болт

4.  Отведите правый рычаг в сторону, чтобы появилась возмож-

ность поворачивания кулачка.

5. Поверните кулачок в необходимое положение.

1. Необходимое положение кулачка (в данном случае — №2)

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

150

6. Затяните поворотный болт.

МОМЕНТ ЗАТЯЖКИ

Поворотный болт

(5 ± 1) Нм

ВНИМАНИЕ

  Всегда  устанавливайте  все  три  кулачка 

в одинаковые положения.

Гусеница

Состояние гусеницы

 ПРЕДОСТЕРЕЖЕНИЕ

Перед началом операций по регулировке и техническому 

обслуживанию снегохода снимите колпачок шнура безо-

пасности (если не требуется иное) с контактного устройства 

выключателя двигателя. Для выполнения регулировки выбе-

рите безопасное место вдали от снегоходных трасс.

Снимите колпачок шнура безопасности (ключ DESS) с контактного

устройства.
Поднимите заднюю часть снегохода и поставьте ее на широкую

опору с отражательным щитком. Не запуская двигатель, вручную

проверните гусеницу и проверьте ее состояние. При обнаружении

повреждений, порезов, обнажения корда, отсутствия или повреж-

дения направляющих обратитесь к авторизованному дилеру Lynx.

Снегоходы, оборудованные изделиями, улучшающими сце-

пление с опорной поверхностью

Если Ваш снегоход оборудован одобренной компанией BRP ши-

пованной гусеницей, ВЫПОЛНЯЙТЕ ПРОВЕРКУ ЕЕ СОСТОЯНИЯ

ПЕРЕД КАЖДОЙ ПОЕЗДКОЙ.
Гусеница не должна иметь:
– проколов;
–  разрывов и следов износа (в частности, вокруг отверстий);
–  сломанных и изношенных грунтозацепов с обнаженными стерж-

нями;

– расслоений резины;
– сломанных стержней;
– сломанных шипов (шипованная гусеница);
– погнутых шипов (шипованная гусеница);
– утерянных шипов;
– шипов, утративших надежное крепление с гусеницей;
– утерянных направляющих гребней;
–  также убедитесь, что гайки крепления шипов затянуты указан-

ным моментом.

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

151

На самостоятельно шипованных гусеницах немедленно замените

сломанные или поврежденные шипы. Замените гусеницу, если за-

мечены признаки начала ее разрушения. В сомнительных случаях

обратитесь за советом к дилеру.

 ПРЕДОСТЕРЕЖЕНИЕ

Эксплуатация снегохода с поврежденной гусеницей или 

поломанными шипами опасна потерей контроля над сне-

гоходом.

Более подробная информация об изделиях, улучшающих сце-

пление с опорной поверхностью, приведена в главе

ИЗДЕЛИЯ,

УЛУЧШАЮЩИЕ СЦЕПЛЕНИЕ С ОПОРНОЙ ПОВЕРХНОСТЬЮ

 в

разделе

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

.

Натяжение и центровка гусеницы

ПРИМЕЧАНИЕ:

 Операции регулирования натяжения и вырав-

нивания гусеничной ленты являются взаимосвязанными. Обе

регулировки должны производиться одновременно.

 ПРЕДОСТЕРЕЖЕНИЕ

Во избежание серьезных травм и увечий: – НЕ СТОЙТЕ по-

зади или рядом с вращающейся гусеницей;

–  Если есть необходимость в проворачивании гусеницы, 

устанавливайте заднюю часть снегохода на опору с широ-

ким основанием и отражательным щитком;

–  Гусеницу, поднятую над опорной поверхностью, провора-

чивайте только на малой скорости.

Под действием центробежной силы посторонние предме-

ты, поврежденные или ослабленные шипы, поврежденные 

участки гусеницы или вся гусеница могут вылететь из рамы 

со значительной силой, что может стать причиной увечья 

ноги или других серьезных травм.

Проверка натяжения гусеницы
ПРИМЕЧАНИЕ:

 Перед регулировкой натяжения гусеничной ленты

совершите пробег на снегоходе по снежному покрову в течение

15–20 минут.
1. Снимите колпачок шнура безопасности (ключ DESS) с контакт-

ного устройства.
2.  Поднимите заднюю часть снегохода и установите на опору с

широким основанием, чтобы гусеница не касалась опорной

поверхности.

 ОСТОРОЖНО Практикуйте правильную технику подъема, 

преимущественно используйте силу ног. Не поднимайте за-

днюю часть снегохода, если у вас для этого недостаточно сил.

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

152

3. Задняя подвеска должна находиться в свободном состоянии.

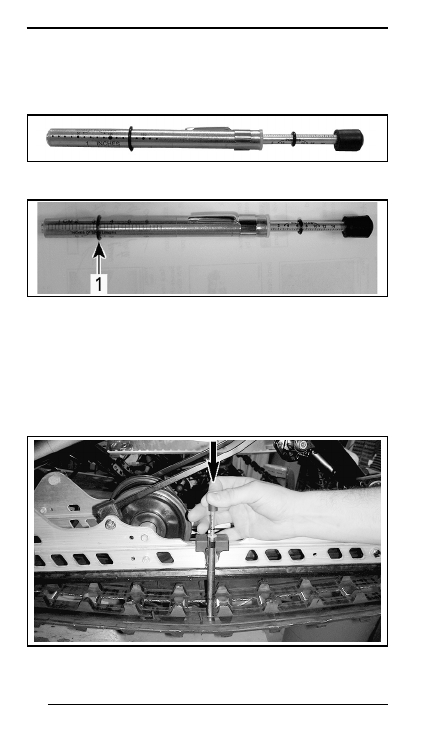

4.  Используйте специальный инструмент (TENSIOMETER (P/N 414

348 200).

5.  С помощью нижнего кольца инструмента для измерения на-

тяжения задайте величину прогиба в интервале от 50–60 мм.

ТИПОВОЙ ВАРИАНТ — ВЕЛИЧИНА ПРОГИБА

1. Нижнее кольцо установлено в положение, соответствующее техниче-

ским характеристикам

6. Установите верхнее кольцо инструмента в положение, соответ-

ствующее усилию 0 кгс.
7.  Установите инструмент для измерения натяжения на гусени-

цу посередине между передними и задними направляющими

катками.

8.  Нажмите на инструмент вниз, чтобы нижнее кольцо оказалось

на одном уровне с нижней частью накладки опорного полоза.

ТИПОВОЙ ВАРИАНТ

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

153

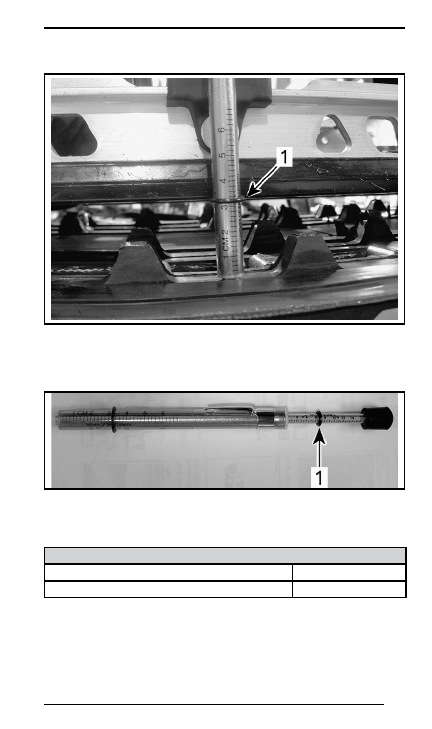

ТИПОВОЙ ВАРИАНТ

1.  Нижнее кольцо инструмента на одном уровне с нижней частью накладки

опорного полоза

9.  Считайте величину нагрузки, зафиксированную с помощью

верхнего кольца инструмента.

ТИПОВОЙ ВАРИАНТ — СЧИТЫВАНИЕ НАГРУЗКИ

1. Верхнее кольцо

10.  Полученное значение должно соответствовать данным, при-

веденным в расположенной ниже таблице.

РЕГУЛИРОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ

Установка величины прогиба гусеницы

55 мм

Полученное значение нагрузки

6–8,5 кгс

11.  Если полученное значение не соответствует данным, приве-

денным в таблице, отрегулируйте натяжение гусеницы. Более

подробная информация приведена в параграфе

РЕГУЛИРОВ-

КА НАТЯЖЕНИЯ ГУСЕНИЦЫ

.

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

154

Регулировка натяжения гусеницы

1.  Снимите колпачок шнура безопасности (ключ DESS) с контакт-

ного устройства.

2.  Поднимите заднюю часть снегохода и установите на опору с

широким основанием, чтобы гусеница не касалась опорной

поверхности.

 ОСТОРОЖНО  Практикуйте правильную технику подъема, 

преимущественно используйте силу ног. Не поднимайте за-

днюю часть снегохода, если у вас для этого недостаточно сил.

3. Отпустите гайки крепления оси.
4.  Вращением регулировочных болтов установите требуемое

натяжение гусеницы.

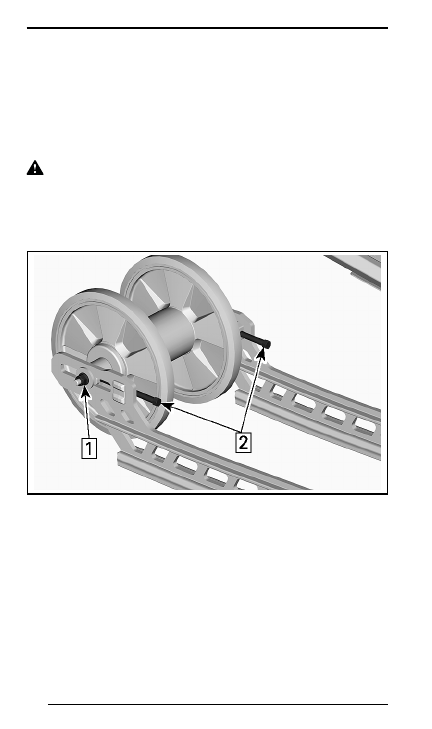

Шаг 1: Отпустите гайку крепления оси

Шаг 2: Затягивайте и отпускайте регулировочные винты

5.  Если вам не удается правильно отрегулировать натяжение

гусеницы, обратитесь к дилеру Lynx.

6. Затяните болты задней оси рекомендуемым моментом затяжки.

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

155

МОМЕНТ ЗАТЯЖКИ

Гайка и болт крепления заднего направляющего катка

(модели с двумя катками)

(24,5 ± 3,5) Нм

7. Проверьте центровку гусеницы, как описано ниже.

Центровка гусеничной ленты

 ПРЕДОСТЕРЕЖЕНИЕ

Перед проверкой положения гусеницы убедитесь в отсут-

ствии в ней посторонних предметов, которые могут выле-

теть при включении двигателя. Следите, чтобы руки, ноги, 

инструмент или одежда не оказались захвачены вращающи-

мися деталями. Поднимите и поставьте снегоход на опору с 

широким основанием и отражательным щитком. Убедитесь 

в отсутствии людей поблизости и позади снегохода. Не про-

ворачивайте гусеницу на высокой скорости. 
Из быстро вращающейся гусеницы под действием центро-

бежной силы могут неожиданно вылететь сломанные шипы, 

звенья гусеницы или какие-то посторонние предметы, кото-

рые способны нанести травмы ногам и другим частям тела.

1.  Поднимите заднюю часть снегохода и установите на опору с

широким основанием, чтобы гусеница не касалась опорной

поверхности.

 ОСТОРОЖНО Практикуйте правильную технику подъема, 

преимущественно используйте силу ног. Не поднимайте за-

днюю часть снегохода, если у вас для этого недостаточно сил.

2.  Пустите двигатель и слегка нажмите на рычаг дроссельной

заслонки, чтобы гусеничная лента начала медленно вращать-

ся. Длительность работы гусеницы в таком режиме не должна

превышать 20-ти секунд.

3.  Проверьте симметричность положения гусеничной ленты от-

носительно накладок полозьев: расстояние между полозьями

и направляющими гребнями гусеничной ленты должно быть

одинаковым с обеих сторон.

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

156

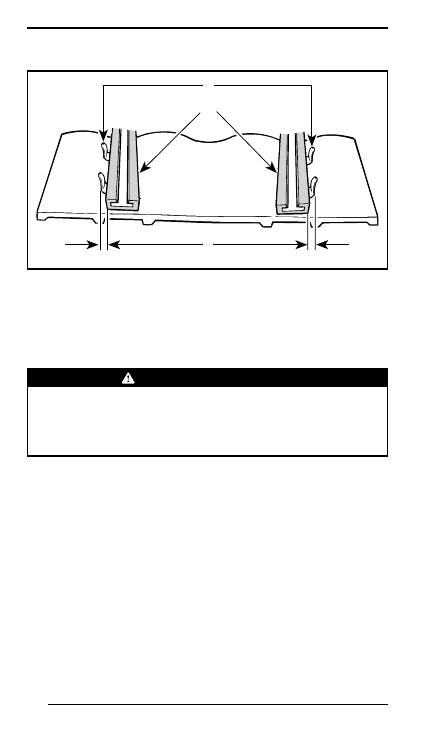

A01F05A

1

2

3

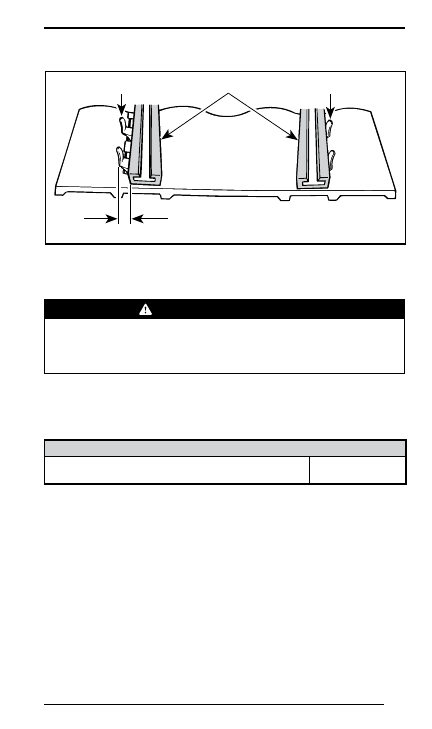

1. Направляющие гребни

2. Накладки полозьев

3. Одинаковое расстояние с обеих сторон

4. Для регулировки центровки гусеницы выполните следующее:

4.1 Остановите двигатель.
4.2  Снимите колпачок шнура безопасности (ключ DESS) с кон-

тактного устройства.

 ПРЕДОСТЕРЕЖЕНИЕ

Перед началом операций по регулировке и техническому 

обслуживанию снегохода снимите колпачок шнура безо-

пасности (если не требуется иное) с контактного устройства 

выключателя двигателя. Для выполнения регулировки выбе-

рите безопасное место вдали от снегоходных трасс.

4.3 Отпустите гайку крепления оси.
4.4  Подтяните регулировочный болт на той стороне движи-

теля, где расстояние между направляющими гребнями и

опорным полозом наибольшее.

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

157

1. Направляющие гребни

2. Накладки полозьев

3. Подтяните регулировочный болт на этой стороне

5. Затяните гайку задней оси.

 ПРЕДОСТЕРЕЖЕНИЕ

Убедитесь, что крепежные болты направляющих катков 

надежно затянуты, чтобы избежать самопроизвольного де-

монтажа направляющего катка и последующего заклинива-

ния гусеницы.

6.  Снова пустите двигатель и на малой скорости движения гусе-

ничной ленты проверьте симметричность ее положения отно-

сительно опорных полозьев.

7. Затяните гайку задней оси.

МОМЕНТ ЗАТЯЖКИ

Гайка и болт крепления заднего направляющего

катка (модели с двумя катками)

(24,5 ± 3,5) Нм

8. Опустите снегоход на опорную поверхность.

Подвеска

Состояние задней подвески

Осмотрите все компоненты подвески, включая накладки опорных

полозьев, пружины, катки и другие детали.

ПРИМЕЧАНИЕ:

 При движении машины по снежному покрову

снег играет роль смазки и охладителя поверхности скольжения.

Продолжительное движение снегохода по обледеневшей поверх-

ности или по зернистому снегу приводит к перегреву и преждев-

ременному износу накладок опорных полозьев гусеницы.

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

158

Состояние ленточного ограничителя

Проверьте ленточный ограничитель на наличие трещин и призна-

ков износа. Проверьте затяжку резьбовых крепежных деталей.

Проверьте состояние отверстий в ленточном ограничителе. При

необходимости заменить. Затяните гайку рекомендованным мо-

ментом.

МОМЕНТ ЗАТЯЖКИ

Гайка ленточного ограничителя

(10 ± 1) Нм

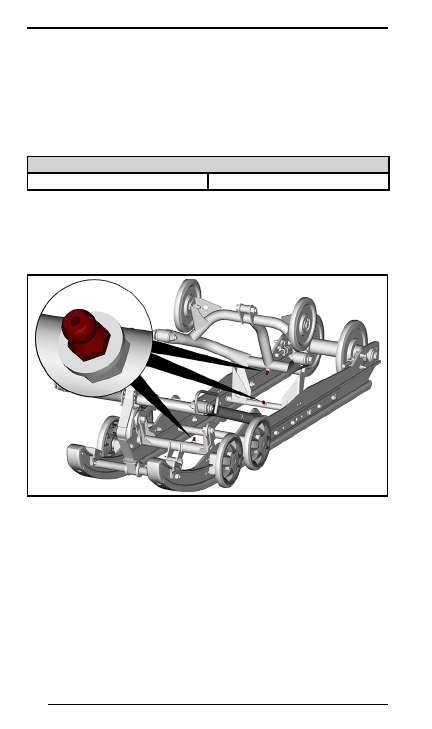

Смазка компонентов подвески (модели 3700)

Смажьте компоненты задней подвески в местах расположения

пресс-масленок синтетической смазкой SUSPENSION GREASE

(P/N 293 550 033). Периодичность обслуживания указана в разде-

ле

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

.

Проверка состояния рулевого управления и передней подвески
Визуально проверьте затяжку крепежных элементов рулевого

управления и передней подвески (шаровые опоры и шаровые

шарниры рычагов и тяг рулевого привода, болты шарнирного

крепления, болты крепления лыж и цапф лыж, и т. д.). При необ-

ходимости обратитесь к авторизованному дилеру Lynx.

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

159

Лыжи

Состояние лыж и коньков

Проверьте состояние лыж и твердосплавных коньков. При обна-

ружении признаков износа обратитесь к дилеру Lynx.

 ПРЕДОСТЕРЕЖЕНИЕ

Сильно изношенные лыжи и/или коньки ухудшают управ-

ляемость снегохода.

Предохранители

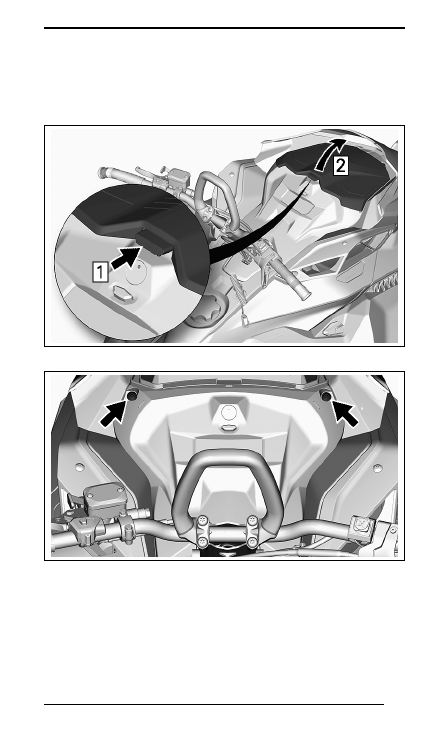

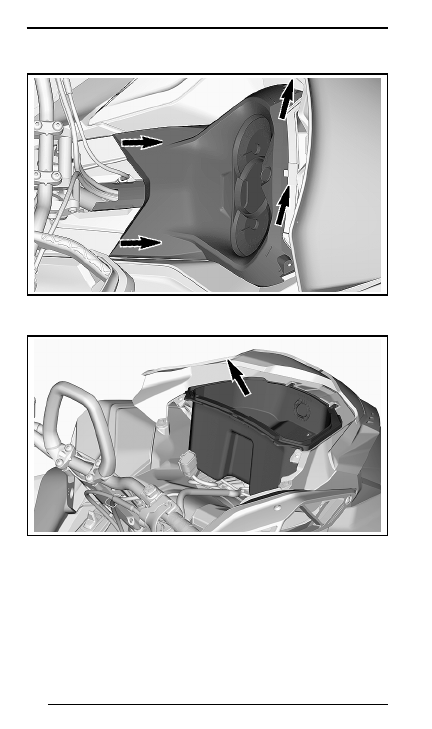

Доступ к блоку предохранителей

Откройте правую боковую панель, см. раздел

ОРГАНЫ УПРАВ-

ЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

.

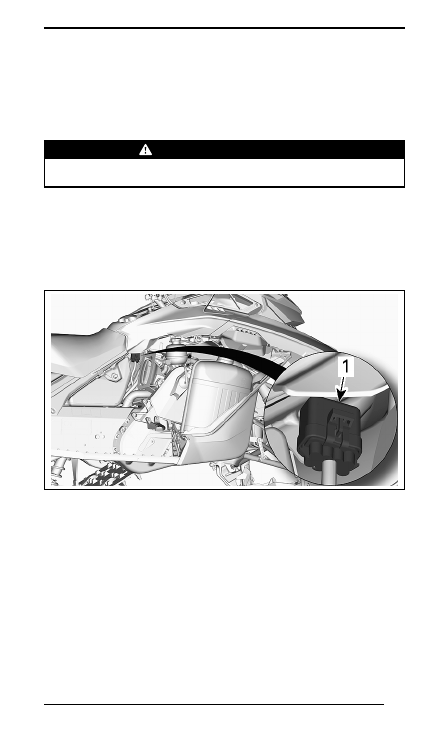

Расположение предохранителей

1. Держатель предохранителя

Снимите крышку держателя предохранителя

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

160

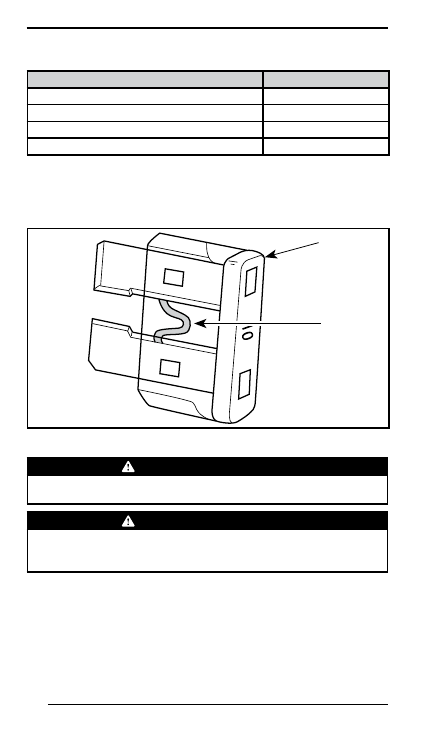

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ

НОМИНАЛ

Кнопка Start/RER

5A

Аккумуляторная батарея

30 A

Доп. оборудование

7,5 A

Нагрузка

25 A

Проверка предохранителей

Проверьте и, при необходимости, замените предохранитель.
Извлеките предохранитель из держателя. Проверьте, не оплав-

лена ли его нить.

1. Предохранитель

2. Проверьте, не оплавилась ли нить

 ПРЕДОСТЕРЕЖЕНИЕ

Запрещается использовать предохранитель с более высо-

ким номиналом.

 ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохранителя, прежде чем запу-

скать двигатель, найдите и устраните причину неисправно-

сти. Обратитесь к авторизованному дилеру Lynx.

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

161

Фары

Замена лампы головной оптики

1. Откройте багажное отделение.

2. Выверните болты крепления панели приборов.

3.  Поднимите переднюю часть панели приборов, а затем сместите

ее вперед, чтобы снять.

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

162

4. Отведите панель приборов в сторону.
5. Снимите багажное отделение.

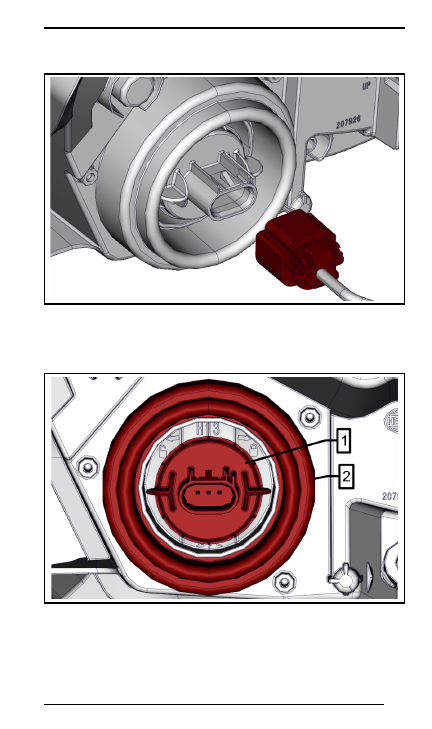

6. Отсоедините разъем лампы.

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

163

7. Освободите лампу, повернув ее против часовой стрелки.
8. Извлеките лампу.

ПРИМЕЧАНИЕ:

 Убедитесь, что уплотнение лампы осталось на

месте.

1. Лампа

2. Уплотнение лампы

Установите лампу в последовательности, обратной снятию.

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

164

ВНИМАНИЕ

  Во избежание сокращения срока службы 

галогенных ламп не касайтесь пальцами стеклянной колбы 

лампы. Если вы дотронулись до стеклянной колбы, очистите 

ее изопропиловым спиртом, который не оставляет пленку 

на стекле.

Убедитесь, что фары функционируют нормально.

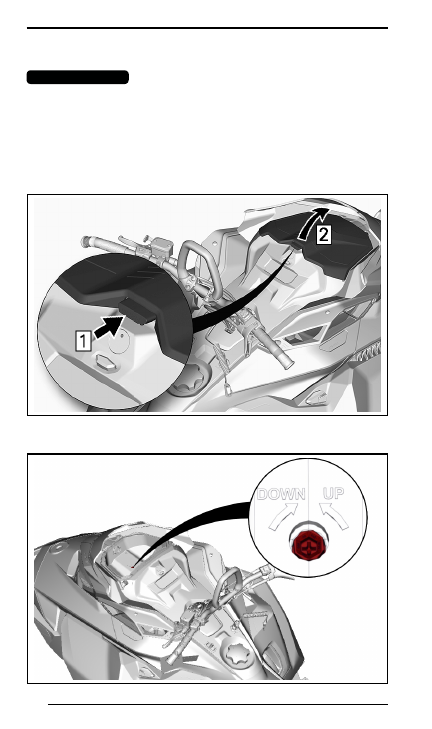

Регулировка головной оптики

Откройте багажное отделение.

Вращайте регулировочный винт, чтобы добиться необходимого

расположения пучка света фар.

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     8      9      10      11     ..
