Снегоход LYNX 600/800R E-TEC®, 1200 4-TEC® 900 ACE™. Руководство (2018 год) - часть 5





67

mmo2009-005-010_a

1. Выключено («OFF»)

2. Тепло

3. Горячо

Commander Grand Tourer 1200

fmo2014-003-011_a

1. Выключено («OFF»)

2. Тепло — рукоятки для пассажира

3.  Горячо — рукоятки для пассажира и си-

денье

20)  Электрическая розетка

12 В

На всех моделях электрическая розетка

(12 В) устанавливается в передней части

снегохода, рядом с рулевой колонкой.
Электрическая розетка предназначе-

на для подключения электроприборов,

напряжение питания которых состав-

ляет 12 В.

Модели с двигателем E-TEC.

Если необходима непрерывная подача

напряжения питания, обратитесь к ав-

торизованному дилеру Lynx.

21) Сцепное устройство

Сцепное устройство можно использо-

вать для буксировки различных грузов.

Используйте буксировочную тягу.
При присоединении какого-либо обору-

дования, всегда следуйте рекомендаци-

ям производителя.

ПРИМЕЧАНИЕ:

  Допустимый  вес  бук-

сируемого груза указан в наклейке на

корпусе  снегохода.  Не  перегружайте

снегоход.

 ПРЕДОСТЕРЕЖЕНИЕ

Использование каната для буксировки

груза запрещено. Используйте жест-

кую буксирную тягу. Груз, буксируе-

мый на канате, может врезаться в сне-

гоход при внезапном торможении или

на склоне и опрокинуть его.

Сцепное устройство (тип J)

Присоединение к сцепному устройству

mmo2011-007-012_a

1. Проволочный фиксатор

2. Предохранительная защелка

1. Извлеките проволочный фиксатор.
2.  Расположите проушину дышла бук-

сируемого оборудования над крюком

сцепного устройства.

3.  Нажмите на дышло, отклонив предо-

хранительную защелку.

4.  Закрепите  предохранительную  за-

щелку, установив проволочный фик-

сатор.

Отсоединение от сцепного устройства

1. Извлеките проволочный фиксатор.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

68

2.  Нажмите на предохранительную за-

щелку вперед, чтобы снять дышло с

крюка.

3.  Отсоедините буксируемое оборудо-

вание.

4.  Установите  проволочный  фиксатор

на место.

22)  Регулировка руля

(если есть)

Предусмотрена  возможность  регу-

лировки руля по высоте. Регулировка

выполняется в следующей последова-

тельности:
1. Потяните рычаг блокировки вверх.

fmo2015-003-006_a

1. Рычаг блокировки

2.  Установите  руль  в  необходимое  по-

ложение и опустите рычаг механизма

блокировки, чтобы зафиксировать его.

ПРИМЕЧАНИЕ:

 На других моделях руль

может устанавливаться в необходимое

фиксированное положение, обращай-

тесь к авторизованному дилеру Lynx.

23) Гусеница

 ПРЕДОСТЕРЕЖЕНИЕ

Не  устанавливайте  на  гусеницу

шипы,  если  это  не  разрешено  ин-

струкциями BRP. Установка шипов

на нерекомендованный тип гусени-

цы увеличивает опасность разрыва

и  сход  гусеницы  с  направляющих

катков, что может привести к полу-

чению серьезных травм и гибели.

Прежде чем приступить к установке ши-

пов на гусеницу, необходимо обратиться

к авторизованному дилеру Lynx, чтобы

выяснить наличие такой возможности

и узнать тип устанавливаемых шипов.
Компания  BRP

не  рекомендует

про-

должительное  время  и

на  высокой

скорости

двигаться  на  снегоходе,

оборудованном гусеницей с высокими

грунтозацепами, по трассе, покрытой

плотным снегом или льдом.
Если приходиться двигаться в таких ус-

ловиях,

снизьте скорость

и, по возмож-

ности, сократите пройденное по таким

покрытиям расстояние.

 ОСТОРОЖНО Движение по трассе,

покрытой плотным снегом или льдом,

на высокой скорости ведет к перегреву

грунтозацепов гусеницы. Во избежа-

ние повреждения гусеницы, снизьте

скорость движения и, по возможности,

сократите пройденное в таких услови-

ях движения расстояние.

Инструкции по уходу за гусеницей со-

держатся  в  подразделах

ГУСЕНИЦА

и

НАТЯЖЕНИЕ И ЦЕНТРОВКА ГУСЕ­

НИЦЫ

 раздела

ТЕХНИЧЕСКОЕ ОБСЛУ­

ЖИВАНИЕ

 настоящего Руководства.

24) Предохранители

Электрическая система защищена пре-

дохранителями,  более  подробная  ин-

формация приведена в разделе

ЭЛЕК­

ТРООБОРУДОВАНИЕ

.

Блок  предохранителей  расположен

в левой части снегохода под обивкой

сиденья. Для доступа к блоку предохра-

нителей откройте нижнюю боковую па-

нель, затем отведите в сторону нижнюю

левую часть обивки сиденья.

 ОСТОРОЖНО Запрещается исполь-

зовать предохранитель с более высо-

ким номиналом во избежание повреж-

дения электрических компонентов и/

или возможного возгорания.

 ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохраните-

ля, прежде чем запускать двигатель,

найдите и устраните причину неис-

правности. Обратитесь к авторизо-

ванному дилеру Lynx.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

69

fmo2012-003-005

fmo2012-003-021

МОДЕЛИ С ДВИГАТЕЛЕМ 550

25)  Проушины для

крепления груза

mmo2012-009-001_a

ЗАДНЯЯ ЧАСТЬ СНЕГОХОДА

1. Проушины для крепления груза

Для крепления груза на задней багаж-

ной площадке предусмотрены две про-

ушины.

ВНИМАНИЕ

  Не превышайте мак-

симальную грузоподъемность задней

багажной площадки. МАКСИМАЛЬ-

НЫЙ вес перевозимого груза — 30 кг.

26)  Защитный кожух

ремня вариатора

Снятие защитного кожуха ремня

вариатора

 ПРЕДОСТЕРЕЖЕНИЕ

Не допускается работа двигателя:

–  Со снятым кожухом ремня вариа-

тора и защитными ограждениями.

–  С открытым или снятым капотом

и/или боковыми панелями.

ЗАПРЕЩАЕТСЯ выполнять регули-

ровки подвижных частей при рабо-

тающем двигателе.

ПРИМЕЧАНИЕ:

 Защитный кожух ремня

вариатора специально изготовлен не-

сколько большего размера, чтобы обе-

спечить натяг в сопряжении с фиксато-

рами. Это позволяет снизить уровень

шума и вибраций. При установке кожуха

необходимо сохранить этот натяг.
Снимите колпачок шнура безопасности

с контактного устройства.
Откройте левую панель моторного отсе-

ка, см. раздел

ОРГАНЫ УПРАВЛЕНИЯ,

ПРИБОРЫ, ОБОРУДОВАНИЕ

.

Извлеките проволочный фиксатор.

mmo2008-003-063_a

ТИПОВОЙ ВАРИАНТ

1. Проволочный фиксатор

Поднимите кожух за его заднюю часть

и извлеките из передних выступов.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

70

Установка защитного кожуха

ремня вариатора

При установке кожуха обратите внима-

ние на то, чтобы его вырез был обращен

вперед.
Совместите прорези кожуха с выступами.

mmo2009-004-035_a

1. Кожух

2. Фиксаторы

Установите уплотнитель на фиксирую-

щий палец.

mmo2009-003-011_a

1. Фиксирующий палец

Установите  заднюю  часть  кожуха  на

фиксатор и закрепите его с помощью

проволочного фиксатора.

mmo2008-003-063_a

1. Проволочный фиксатор

27) Капот

 ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя сне-

гохода со снятым капотом.

Снятие капота

1.  Снимите верхние боковые панели как

указано ниже.

2.  Освободите резиновые фиксаторы с

обеих сторон.

mmo2009-004-038_a

1. Резиновый фиксатор

3.  Сдвиньте капот вперед, чтобы выве-

сти фиксаторы из пазов.

Установка капота

1.  Совместите  выступы  на  передней

и центральной частях капота с соответ-

ствующими пазами в нижнем поддоне.

mmo2009-004-039_a

ТИПОВОЙ ВАРИАНТ

1. Фиксаторы

2. Пазы

2.  Сдвиньте капот к фарам до упора.
3. Закрепите резиновые фиксаторы.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

71

28) Верхние боковые панели

 ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя сне-

гохода с открытыми или снятыми бо-

ковыми панелями.

Снятие верхней боковой панели

1. Освободите резиновый фиксатор.

mmo2009-004-040_a

1. Резиновый фиксатор

2.  Поднимите заднюю часть панели, что-

бы вывести пластиковый фиксатор из

консоли.

3. Переместите панель назад.

Установка верхней боковой

панели

1.  Вставьте нижние фиксаторы панели в

пазы нижнего поддона.

mmo2009-004-042_a

1. Нижние фиксаторы панели

2. Пазы нижнего поддона

2.  Закрепите центральный верхний фик-

сатор панели на консоли.

mmo2011-006-100_a

1. Крюк консоли

2. Паз консоли

3. Центральные фиксаторы панели

3.  Вставьте задний выступ в паз консоли.

mmo2009-004-041_a

1. Задний выступ

2. Паз консоли

4. Застегните резиновый фиксатор.

29) Нижние боковые панели

 ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя сне-

гохода с открытыми или снятыми бо-

ковыми панелями.

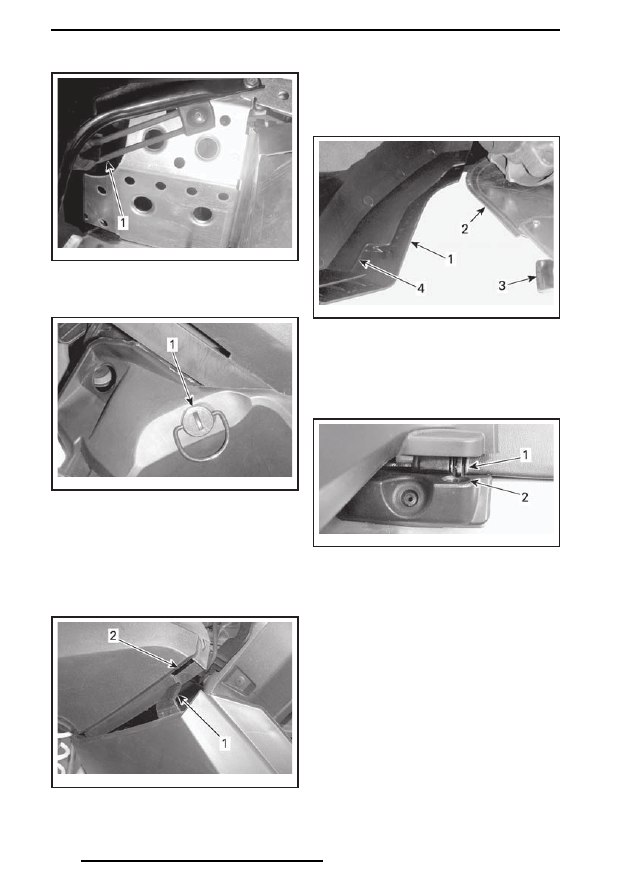

Открывание нижней боковой

панели

1.  Снимите верхнюю боковую панель,

см. выше.

2. Освободите резиновый фиксатор.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

72

mmo2009-004-044_a

1. Резиновый фиксатор

3.  Поверните  фиксатор  на

¼

  оборота

против часовой стрелки.

mmo2009-004-045_a

1. Фиксатор

4.  Слегка приподнимите заднюю часть

панели и откройте.

Закрывание нижней боковой

панели

1.  Вставьте фиксатор панели в паз ниж-

него поддона.

mmo2011-006-101_a

1. Нижний фиксатор боковой панели

2. Паз нижнего поддона

2.  Установите нижнюю часть панели на

алюминиевое шасси так, чтобы алю-

миниевый выступ шасси вошел в паз

панели.

mmo2009-004-047_a

1. Нижняя панель

2. Алюминиевое шасси

3. Алюминиевый выступ

4. Паз панели

3.  Вставьте выступ панели в паз, распо-

ложенный на тоннеле.

mmo2011-006-102_a

1. Штифт

2. Паз туннеля

4. Застегните резиновый фиксатор.
5.  Закройте  фиксатор,  повернув  его

на

¼

 оборота по часовой стрелке.

Снятие/установка нижней боко-

вой панели

1.  Откройте нижнюю боковую панель

как описано выше.

2.  Поднимите переднюю часть панели

и освободите нижнюю часть из паза.

3.  Освободите верхнюю часть панели,

опустив панель.

Процедура установки выполняется в об-

ратном порядке.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

73

30)  Рукоятка ручного

стартера (если есть)

Ручной стартер располагается на правой

стороне снегохода, за боковой панелью.

Чтобы привести в действие механизм

ручного стартера, медленно потяните

рукоятку на себя и, когда почувствуете

сопротивление, энергично дерните ее.

Медленно верните рукоятку в исходное

положение.

31)  Место для хранения

запасной свечи

зажигания

В футляре для комплекта возимого ин-

струмента  предусмотрено  место  для

хранения запасных свечей зажигания,

это позволяет предохранить их от воз-

действия влаги, а также защитить от

грязи и повреждений.

ПРИМЕЧАНИЕ:

 Запасные свечи зажи-

гания не входят в комплект поставки

снегохода.

ПРИМЕЧАНИЕ:

 Перед установкой свечи

зажигания проверьте межэлектродный

зазор, см. раздел

ТЕХНИЧЕСКИЕ ХА­

РАКТЕРИСТИКИ

.

 ОСТОРОЖНО Не пытайтесь регу-

лировать зазор свечи зажигания.

32)  Крышка топливного

бака

Для долива топлива отверните крышку,

а после заправки плотно заверните ее.

 ПРЕДОСТЕРЕЖЕНИЕ

Во время заправки топливом дви-

гатель должен быть выключен. То-

пливо является пожаро- и взрыво-

опасным  продуктом.  Производите

заправку на открытом воздухе или

в хорошо вентилируемом помеще-

нии. Не курите поблизости и не под-

носите к снегоходу открытое пламя

или искрящие предметы. Медленно

отворачивайте  крышку  топливно-

го  бака.  Если  при  отворачивании

крышки  слышен  свист,  свидетель-

ствующий о наличии избыточного

давления  или  разряжения  в  баке,

покажите  снегоход  дилеру  —  воз-

можно,  требуется  небольшой  ре-

монт. Эксплуатация снегохода на это

время запрещена. Не переполняйте

топливный бак; не заправляйте бак

доверху, если собираетесь оставить

снегоход в теплом помещении. При

увеличение  температуры  топливо

расширяется и может вытечь. Выти-

райте все потеки топлива с корпуса

снегохода. Регулярно проверяйте со-

стояние топливной системы.

ПРИМЕЧАНИЕ:

 Пока крышка топлив-

ного бака не закрыта и не затянута как

следует, не садитесь на сиденье и не

опирайтесь на него.

33)  Багажный кофр

(если есть)

Открывание/закрывание крыш-

ки кофра для перевозки грузов

Чтобы  открыть  крышку,  освободите

оба резиновых фиксатора и поднимите

крышку вверх.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

74

mmo2010-002-011_a

1. Резиновый фиксатор

При  закрывании  крышки  необходимо

обеспечить  попадание  выступов  на

крышке в резиновые втулки кофра. За-

крепите резиновые фиксаторы.

Снятие/установка багажного

кофра

Чтобы снять кофр со снегохода открой-

те крышку и выверните четыре винта

его крепления к задней багажной пло-

щадке. Храните винты для последующей

установки кофра.

mmo2010-002-013_a

ВНУТРИ БАГАЖНОГО КОФРА

1. Винт крепления

Перед установкой багажного кофра убе-

дитесь, что поверхность туннеля чистая.

Установите кофр на направляющие ба-

гажника.
Заверните четыре винта крепления коф-

ра крутящим моментом (10 ± 1) Н•м.

34) Лопата (если есть)

Лопата располагается на правой сторо-

не снегохода.

35)  Индикатор заряда

аккумуляторной бата-

реи/вилка зарядного

устройства (если есть)

Индикатор заряда аккумуляторной ба-

тареи/вилка зарядного устройства рас-

полагаются на левой стороне консоли.
Отображение уровня заряда осущест-

вляется с помощью светодиодных ин-

дикаторов.

fmo2016-003-001_b

1.  Индикатор заряда аккумуляторной бата-

реи/вилка зарядного устройства

36)  Подвеска с электрон-

ным управлением

(ECS

2

) (если есть)

Благодаря  подвеске  с  электронным

управлением (ECS 2) водитель получа-

ет возможность изменения уровня ком-

форта и высоты подвески.

fmo2016-002-003_c

1. Модуль ECS

2

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

75

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Обратитесь к параграфу

РЕГУЛИРОВ­

КА ЗАДНЕЙ ПОДВЕСКИ

 в разделе

НА­

СТРОЙКА ПОДВЕСКИ СНЕГОХОДА

.

37)  Обогрев сиденья

(если есть)

Выключатель обогрева сиденья установ-

лен в передней части снегохода рядом

с рычагом переключения передач.
Выключатель  обогрева  имеет  два

фиксированных положения «ON» или

«OFF».

fmo2014-003-005_a

1. Выключатель обогрева сиденья

2. Обогрев выключен («OFF»)

3. Обогрев включен («ON»)

38)  Переключатель

режимов (ECO/

Standard/Sport)

(900ACE и 1200 4-TEC)

Переключатель режимов располагается

на левой стороне топливного бака.

mmo2015-008-002_a

ТИПОВОЙ ВАРИАНТ — ЛЕВАЯ СТОРОНА

ТОПЛИВНОГО БАКА

1. Переключатель режимов

Данный  переключатель  использует-

ся  для  переключения  режимов  Eco/

Standard/Sport.
Для получения дополнительной инфор-

мации обратитесь к разделу

ЭКСПЛУА­

ТАЦИОННЫЕ РЕЖИМЫ

.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

76

ТОПЛИВО И МАСЛО

Требования к топливу

ВНИМАНИЕ

  Используйте только

свежий  бензин.  Бензин  подвержен

окислению, результатом чего явля-

ется снижение его октанового числа,

испарение летучих фракций и обра-

зование смол и лаковых отложений,

способных стать причиной повреж-

дения компонентов системы подачи

топлива.

Состав  спиртосодержащего  топлива

в различных странах и регионах может

весьма  значительно  отличаться.  Ваш

снегоход сконструирован для эксплуа-

тации с использованием рекомендован-

ных типов топлива, однако необходимо

помнить:
–  Использование топлива, содержание

спирта  в  котором  превышает  уста-

новленные  действующим  законода-

тельством нормы, не рекомендуется

и может привести к возникновению

следующих проблем с компонентами

системы подачи топлива:

•  Затрудненный запуск и неустойчивая

работа двигателя.

•  Повреждение резинотехнических из-

делий и пластиковых компонентов.

•  Коррозия металлических компонентов.
•  Повреждение внутренних частей дви-

гателя.

–  Если есть основания полагать, что со-

держание спирта в топливе превос-

ходит  установленные  действующим

законодательством нормы, регулярно

проводите  проверки  с  целью  обна-

ружения утечек топлива или других

признаков ненормального функциони-

рования системы.

–  Спиртосодержащие  топлива  погло-

щают и удерживают влагу, что может

привести к расслоению компонентов

топлива и, в результате, ухудшению

эксплуатационных характеристик дви-

гателя и даже к его повреждению.

Рекомендуемое топливо

Используйте неэтилированный бензин,

содержащий МАКСИМУМ 10% этано-

ла. К минимальному октановому числу

используемого топлива предъявляются

следующие требования:

ТИП

ТОПЛИВА

ДВИГАТЕЛЬ

МИН.

ОКТАНОВОЕ

ЧИСЛО

Топливо

может

содержать

МАКСИМУМ

10% этанола

600 HO

E-TEC

800 R E-TEC

1200 4-TEC

900 ACE

95 E10

ВНИМАНИЕ

  Октановое  число

топ лива должно соответствовать его

типу. Никогда не экспериментируйте

с другими сортами топлива. Исполь-

зование нерекомендованного топлива

может привести к повреждениям дви-

гателя или системы подачи топлива.

Топливный антифриз

При  использовании  топлива  с  кисло-

родными добавками специальный топ-

ливный антифриз и водопоглощающие

присадки не применяются.
При использовании стандартного неэ-

тилированного бензина настоятельно

рекомендуем добавить в топливо специ-

альный антифриз на изопропиловой ос-

нове (150 мл топливного антифриза на

40 л бензина).
Эта мера предосторожности позволяет

защитить карбюраторы и другие компо-

ненты топливной системы от замерза-

ния, что, при определенных условиях,

может привести к серьезным повреж-

дениям двигателя.

ПРИМЕЧАНИЕ:

  Топливный  антифриз

не должен содержать метилгидрата.

Заправка топливом

Для долива топлива отверните крышку,

а после заправки плотно заверните ее.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

77

 ПРЕДОСТЕРЕЖЕНИЕ

–  Прежде чем приступить к заправке,

остановите двигатель. Медленно

отворачивайте крышку топливного

бака.

–  Если при отворачивании крышки

слышен свист, свидетельствующий

о наличии избыточного давления

или  разряжения  в  баке,  покажи-

те снегоход дилеру — возможно,

требуется небольшой ремонт. Экс-

плуатация снегохода на это время

запрещена.

–  Топливо является пожаро- и взры-

воопасным продуктом.

–  Не пользуйтесь источником откры-

того огня для проверки уровня топ-

лива.

–  Не курите и убедитесь, что побли-

зости  отсутствуют  источники  от-

крытого огня или искр.

–  Производите заправку на откры-

том воздухе или в хорошо венти-

лируемом помещении.

–  Не переполняйте топливный бак;

не заправляйте бак доверху, если

собираетесь оставить снегоход в

теплом месте. При увеличение тем-

пературы топливо расширяется и

может вытечь.

–  Вытирайте  все  потеки  топлива

с корпуса снегохода.

ПРИМЕЧАНИЕ:

 Пока крышка топлив-

ного бака не закрыта и не затянута как

следует, не садитесь на сиденье и не

опирайтесь на него.

Рекомендуемое масло

600 HO E-TEC и 800R E-TEC

ДВИГАТЕЛЬ

РЕКОМЕНДУЕМОЕ ИН-

ЖЕКЦИОННОЕ МАСЛО

600 HO E-TEC

800R E-TEC

XPS SYNTHETIC 2-STROKE

OIL (F) (P/N 619 590 106)

ВНИМАНИЕ

  Двигатель снегохода

сконструирован и прошел эксплуата-

ционные испытания с использовани-

ем масла BRP XPS

TM

. Компания BRP

настоятельно рекомендует на протя-

жении всего срока эксплуатации ис-

пользовать масло XPS или его одо-

бренные аналоги. На повреждения,

вызванные использованием масла,

которое не рекомендовано для ис-

пользования в двухтактных двигате-

лях с инжекционной системой смаз-

ки  и  непосредственным  впрыском

топлива, гарантийные обязательства

производителя не распространяются.

1200 4-TEC и 900 ACE

ДВИГАТЕЛЬ

РЕКОМЕНДУЕМОЕ

МОТОРНОЕ МАСЛО

1200 4-TEC

900 ACE

XPS 4-STROKE SYNTHETIC

OIL (F) (P/N 619 590 114)

ВНИМАНИЕ

  Двигатель снегохода

сконструирован и прошел эксплуа-

тационные  испытания  с  использо-

ванием  масла  BRP  XPS™  Synthetic

4-stroke  oil.  Компания  BRP  настоя-

тельно рекомендует на протяжении

всего срока эксплуатации использо-

вать  масло  XPS  Synthetic  4-stroke.

Повреждения, вызванные использо-

ванием масла, которое не рекомендо-

вано для данного двигателя, не будут

устраняться в рамках гарантийного

обслуживания.

Если указанное масло не доступно, ис-

пользуйте рекомендованное BRP син-

тетическое масло SAE 0W40, которое

классифицируется как SM согласно тре-

бованиям API.

Проверка уровня

инжекционного масла

Резервуар системы смазки располагает-

ся за правой боковой панелью. Процеду-

ра открывания боковой панели приведе-

на в разделе

ОРГАНЫ УПРАВЛЕНИЯ,

ПРИБОРЫ, ОБОРУДОВАНИЕ

.

Следите, чтобы в резервуаре инжекци-

онной системы смазки двигателя было

достаточное количество рекомендован-

ного масла.

ТОПЛИВО И МАСЛО

-------------------------------------------------------------------------------------------------------------------------------------------------------------

78

fmo2012-003-012_a

ТИПОВОЙ ВАРИАНТ

1. Резервуар инжекционной системы смазки

2. Метки (1/4, 1/2, 3/4)

ВНИМАНИЕ

  Проверяйте  и,  при

необходимости, доводите до нормы

уровень инжекционного масла при ка-

ждой заправке снегохода топливом.

Долив инжекционного масла

Снимите крышку резервуара системы

смазки.
Долейте инжекционное масло.
Установите и надежно затяните крышку.

ПРИМЕЧАНИЕ:

  Не  переливайте.

Не заливайте масло выше метки «MAX»

в заливной горловине.

ВНИМАНИЕ

  Не перепутайте крыш-

ки топливного бака и масляного ре-

зервуара.

 ПРЕДОСТЕРЕЖЕНИЕ

Вытирайте насухо все потеки масла.

Масло является продуктом, опасным

в пожарном отношении.

ТОПЛИВО И МАСЛО

-------------------------------------------------------------------------------------------------------------------------------------------------------------

79

ОБКАТКА

Эксплуатация в период

обкатки

Снегоход требует обкатки в течение 10

моточасов или 500 км пробега.
После  завершения  периода  обкатки

следует провести техническое обслужи-

вание снегохода у авторизованного ди-

лера Lynx. См. раздел

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

.

Двигатель

В течение периода обкатки:
–  избегайте длительного полного откры-

вания дроссельной заслонки;

–  избегайте продолжительных ускорений;
–  избегайте длительного движения с по-

стоянной скоростью;

– не допускайте перегрева двигателя.
Однако в обкаточный период полезно

давать снегоходу кратковременные раз-

гоны и двигаться с различными скоро-

стями.
В течение нескольких первых часов об-

катки система управления двигателем

контролирует некоторые параметры ра-

боты двигателя, что приводит к незначи-

тельному снижению мощности.

Модели с двигателем E-TEC

В течение заранее определенного пе-

риода система управления двигателем

контролирует некоторые параметры ра-

боты двигателя.
Продолжительность  периода  обкатки

определяется на основании данных о

расходе топлива. Для проведения обкат-

ки требуется израсходовать приблизи-

тельно два полных бака топлива.
В этот период:
–  Эксплуатационные характеристики и

режимы  работы  двигателя  не  опти-

мальны.

–  Расход топлива увеличен.

Ремень вариатора

Новый ремень вариатора требует об-

катки на протяжении 50-километрового

пробега.
В течение периода обкатки:
–  избегайте  интенсивных  ускорений/

торможений;

– не перевозите и не буксируйте грузы;
–  не  двигайтесь  на  слишком  высокой

скорости.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

80

РЕЖИМЫ РАБОТЫ (900 ACE И 1200 4-TEC)

 ПРЕДОСТЕРЕЖЕНИЕ

При изменении эксплуатационных

режимов  продолжайте  следить  за

окружающей обстановкой.

Режим ECO

(режим экономии топлива)

Когда активирован режим экономии топ-

лива (режим ECO), крутящий момент и

скорость ограничиваются, в результа-

те чего поддерживается оптимальная

крейсерская скорость с целью снижения

расхода топлива.
Однажды активированный режим эко-

номии топлива будет оставаться вклю-

ченным, пока не будет отключен води-

телем.

Стандартный режим

Для подтверждения активации стандарт-

ного режима на многофункциональной

панели приборов загорается индикатор

стандартного режима.

Спортивный режим (Sport)

 ПРЕДОСТЕРЕЖЕНИЕ

Прежде  чем  активировать  спор-

тивный режим, необходимо преду-

предить пассажира о необходимо-

сти крепко держаться за поручни.

В спортивном режиме увеличивается

интенсивность ускорения.

При  включении  спортивного  режима

обостряется отклик на нажатие рычага

дроссельной заслонки и увеличивается

интенсивность ускорения по сравнению

со стандартным режимом и режимом

экономии топлива.
Однажды активированный спортивный

режим будет оставаться включенным,

пока не будет отключен водителем.

Изменение эксплуатацион-

ных режимов

Используйте переключатель режимов

ECO/Standard/Sport для переключения

между различными уровнями мощности

(ECO (мощность снижена) — Standard

(полная мощность) — Sport (увеличение

отклика на управляющие воздействия).
Чтобы увеличить мощность, нажимайте

переключатель вверх. Чтобы снизить мощ-

ность, нажимайте переключатель вниз.

mmo2015-008-002_a

ТИПОВОЙ ВАРИАНТ — ЛЕВАЯ СТОРОНА

ТОПЛИВНОГО БАКА

1. Переключатель режимов

Чтобы активировать стандартный режим

при нахождении в спортивном режиме,

однократно нажмите на нижнюю часть

переключателя.
Чтобы активировать режим экономии

топлива при нахождении в спортивном

режиме, дважды нажмите на нижнюю

часть переключателя.
Чтобы активировать режим экономии

топлива при нахождении в стандартном

режиме, однократно нажмите нижнюю

часть переключателя.

 ПРЕДОСТЕРЕЖЕНИЕ

Прежде  чем  активировать  спор-

тивный режим, необходимо преду-

предить пассажира о необходимо-

сти крепко держаться за поручни.

В спортивном режиме увеличивается

интенсивность ускорения.

Чтобы активировать спортивный режим

при нахождении в стандартном режиме,

однократно нажмите верхнюю часть пе-

реключателя.
Чтобы активировать спортивный режим

при  нахождении  в  режиме  экономии

топлива, дважды нажмите на верхнюю

часть переключателя.
Чтобы активировать стандартный режим

при  нахождении  в  режиме  экономии

-------------------------------------------------------------------------------------------------------------------------------------------------------------

81

топлива, однократно нажмите на верх-

нюю часть переключателя.

 ПРЕДОСТЕРЕЖЕНИЕ

При  переключении  режимов  сле-

дите за окружающей обстановкой,

возможными  препятствиями  или

находящимися поблизости людьми.

Режим использования

учебного ключа

При  использовании  учебного  ключа

крутящий момент двигателя и скорость

движения снегохода ограничивается.

ПРИМЕЧАНИЕ:

 Начальные программ-

ные установки для учебного ключа мо-

гут ограничить скорость до  40 км/ч или

70 км/ч. Для изменения настроек обра-

титесь к авторизованному дилеру Lynx.
В режиме использования учебного клю-

ча предусмотрено 3 уровня эксплуатаци-

онных параметров:

Изменение настроек

учебного ключа

Чтобы  изменить  настройки  учебного

ключа, необходимо выполнить следу-

ющее:
1.  Нажмите кнопку запуска двигателя/

включения  электронного  реверса,

чтобы вывести электрооборудование

из режима ожидания и установите на

контактное  устройство  НОРМАЛЬ-

НЫЙ ключ.

2.  Выждите, пока информационный цент

закончит самодиагностику и на нем

отобразится сообщение с названием

распознанного ключа.

3.  Однократно нажмите кнопку MODE,

затем нажимайте кнопку SET, пока на

цифровом дисплее панели приборов

не отобразиться сообщение LEARN.

mmo2014-004-001_f

ПАНЕЛЬ ПРИБОРОВ

1. Функция MODE (режим)

2. Функция SET (установка)

4.  Используйте выключатель электроо-

богрева рукояток руля для изменения

настроек между 1 и 3.

mmo2014-004-002_a

ТИПОВОЙ ВАРИАНТ

1. Выключатель электрообогрева рукояток руля

2. Увеличение

3. Уменьшение

ПРИМЕЧАНИЕ:

 Настройка 1 соответ-

ствует наименьшему крутящему момен-

ту двигателя, в то время как настройка 3

соответствует наибольшему крутящему

моменту двигателя при использовании

учебного ключа.
5.  Спустя несколько секунд настройка

будет автоматически подтверждена

и сохранена.

РЕЖИМЫ РАБОТЫ (900 ACE И 1200 4-TEC)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

82

ПРИМЕЧАНИЕ:

  Настройка  скорости

применима  к  любым  ключам  одного

типа, используемым только на конкрет-

ном снегоходе. Одинаковые ключи, ис-

пользуемые на различных снегоходах,

могут, таким образом, иметь различные

настройки скорости.

ПРИМЕЧАНИЕ:

 Эксплуатационные ха-

рактеристики  снегохода  могут  изме-

няться  в  зависимости  от  изменений

условий движения.

РЕЖИМЫ РАБОТЫ (900 ACE И 1200 4-TEC)

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     3      4      5      6     ..
