Снегоход LYNX 600/800R E-TEC®, 1200 4-TEC® 900 ACE™. Руководство (2018 год) - часть 3





34

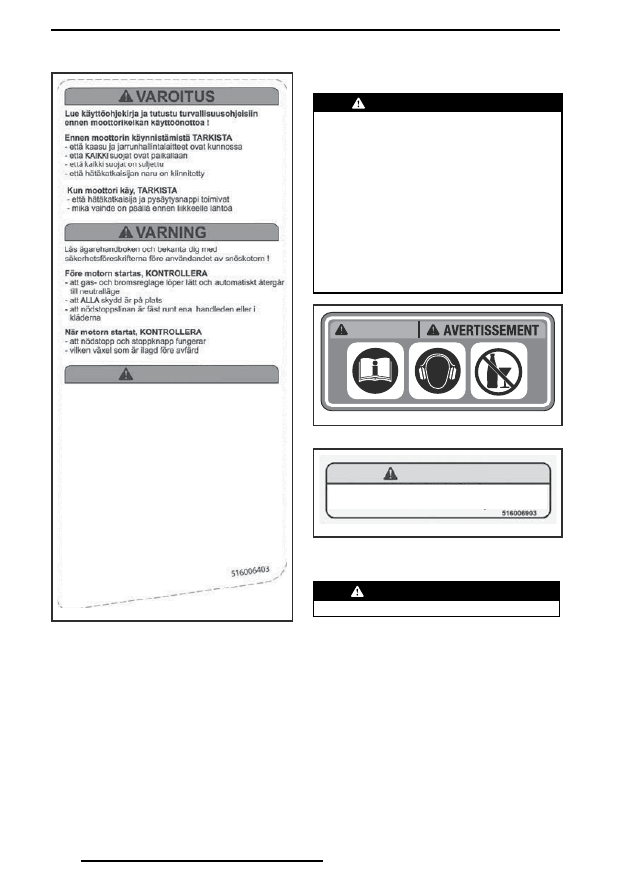

ПРЕДУПРЕЖДАЮЩИЕ НАКЛЕЙКИ

516006403

ПРЕДОСТЕРЕЖЕНИЕ

Прежде чем приступить к эксплуатации снегохо-

да, внимательно прочитайте Руководство по экс-

плуатации и уясните инструкции, касающиеся

безопасности.

Прежде чем запустить двигатель снегохода, необ-

ходимо убедиться:

– в нормальном функционировании привода дрос-

   сельной заслонки и тормозной системы;

– в том, что все защитные кожухи установлены

   на свои места;

– в том, что все защитные кожухи и щитки закрыты;

– в том, что вытяжной шнур системы безопаснос-

   ти закреплен на водителе.

После запуска двигателя необходимо:

– проверить нормальное функционирование вык-

   лючателя аварийной остановки двигателя и вытяж-

   ного шнура безопасности;

– убедиться, что рычаг переключения

   передач установлен

   в положение «N».

НАКЛЕЙКА 1

НАКЛЕЙКА 2

 ПРЕДОСТЕРЕЖЕНИЕ

–  Найдите и прочитайте Руководство

по эксплуатации. Нарушение пра-

вил эксплуатации снегохода может

привести к получению СЕРЬЕЗНЫХ

ТРАВМ или ГИБЕЛИ. Следуйте ин-

струкциям и предостережениям.

–  Всегда используйте средства защи-

ты органов слуха.

–  Не допускается эксплуатация дан-

ного  транспортного  средства

в состоянии алкогольного, наркоти-

ческого и токсического опьянения.

516002703

ПРЕДОСТЕРЕЖЕНИЕ

НАКЛЕЙКА 2

516006903

ОСТОРОЖНО

Опасайтесь

ГОРЯЧИХ

 частей!

НАКЛЕЙКА 3

НАКЛЕЙКА 4

 ПРЕДОСТЕРЕЖЕНИЕ

Опасайтесь вращающихся частей.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

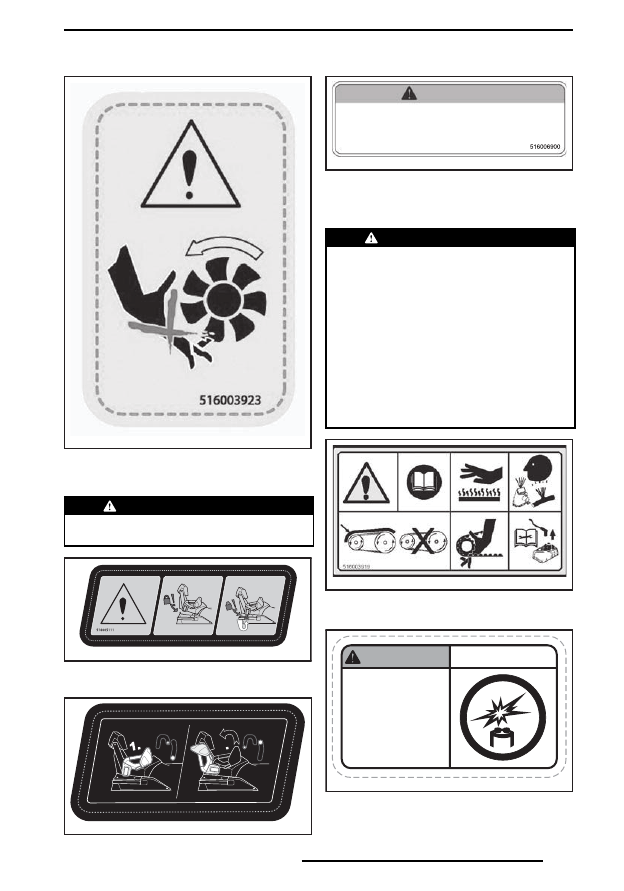

35

516003923

НАКЛЕЙКА 4

НАКЛЕЙКА 5

 ПРЕДОСТЕРЕЖЕНИЕ

Перед каждой поездкой проверяйте

надежность крепления сиденья.

516005111

COMMANDER GT, COMMANDER LIMITED

И 69 RANGER ARMY LTD — НАКЛЕЙКА 5

2

516006873

516006873

COMMANDER GT — МОДЕЛИ — НАКЛЕЙКА 6

516006900 en

ПРЕДОСТЕРЕЖЕНИЕ

Данный кожух должен быть установлен на месте при работе

двигателя.

Опасайтесь вращающихся частей — они могут стать при-

чиной получения травм или захватить одежду.

НА ЗАЩИТНОМ КОЖУХЕ ВАРИАТОРА —

НАКЛЕЙКА 7

НАКЛЕЙКА 8

 ПРЕДОСТЕРЕЖЕНИЕ

–  Найдите  и  прочитайте  Руковод-

ство  по  эксплуатации.  Следуйте

инструкциям и предостережениям.

– Опасайтесь горячих частей.

– Опасайтесь горячих паров.

–  Эксплуатация без защитного кожуха

шкива вариатора не допускается.

– Опасайтесь приводного ремня.

–  Прежде чем приступить к выполне-

нию операций технического обслу-

живания, ознакомьтесь с инструк-

циями.

516003919

НА ЗАЩИТНОМ КОЖУХЕ ВАРИАТОРА —

НАКЛЕЙКА 8

КОНДЕНСАТОР

При замыкании выводов кон-
денсатора возможно искрение.
– Искра может воспламенить
   пары топлива.
– Не подносите предметы к
   выводам конденсатора.
– Прежде чем снять конден-
   сатор со снегохода, всегда
   разряжайте его должным
   образом.

516006206

ПРЕДОСТЕРЕЖЕНИЕ

НАКЛЕЙКА 9

ПРЕДУПРЕЖДАЮЩИЕ НАКЛЕЙКИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

36

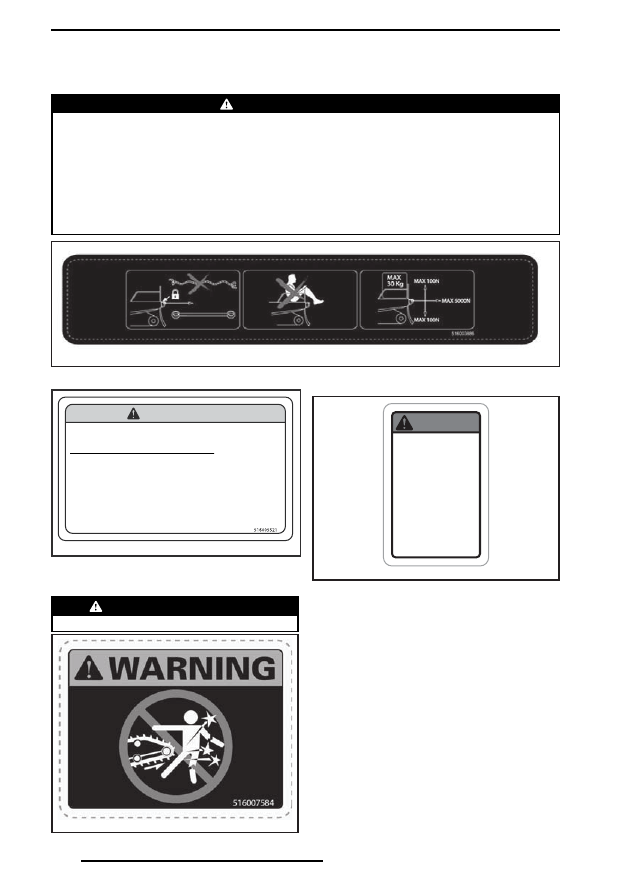

НАКЛЕЙКА 10

 ПРЕДОСТЕРЕЖЕНИЕ

–  Для буксировки всегда используйте жесткую буксирную тягу. Всегда про-

веряйте надежность крепления тяги.

–  При буксировке снижайте скорость движения.

–  Не садитесь на багажную площадку и не превышайте ее максимальную

грузоподъемность.

–  МАКСИМАЛЬНАЯ НАГРУЗКА НА ЗАДНЮЮ ЧАСТЬ: 30 кг

–  МАКСИМАЛЬНОЕ тяговое усилие: 5000 Н / 510 кг

–  Максимальная вертикальная нагрузка на тягово-сцепное устройство: 100 Н / 10 кг

516003886

НАКЛЕЙКА 10

516005521

ОСТОРОЖНО

МОТОРНОЕ МАСЛО И НЕКОТОРЫЕ КОМПОНЕНТЫ В МОТОРНОМ ОТСЕКЕ

МОГУТ БЫТЬ ОЧЕНЬ ГОРЯЧИМИ. НЕПОСРЕДСТВЕННЫЙ КОНТАКТ С НИМИ

МОЖЕТ ВЫЗЫВАТЬ ОЖОГИ.

ПРОВЕРКА УРОВНЯ МОТОРНОГО МАСЛА

– Убедитесь, что двигатель прогрет до нормальной рабочей температуры.

– Снегоход должен быть установлен на ровной горизонтальной площадке.

– Дайте двигателю снегохода поработать на оборотах холостого хода минимум

   30 секунд.

– Остановите двигатель и выждите минимум 30 секунд.

– Двигатель снегохода сконструирован и прошёл эксплуатационные испытания

   с использованием масла BRP XPS™ Synthetic 4-stroke oil (293 600 112). Ком-

   пания BRP настоятельно рекомендует на протяжении всего срока эксплуатации

   использовать масло BRP XPS Synthetic 4-stroke oil. Повреждения, вызванные

   использованием масла, которое не рекомендовано для данного двигателя,

   не будут устраняться в рамках гарантийного обслуживания.

НАКЛЕЙКА 11

НАКЛЕЙКА 12

 ПРЕДОСТЕРЕЖЕНИЕ

Опасайтесь вращающейся гусеницы.

516007584

НАКЛЕЙКА 12

5583A

516005583A

ПРЕДОСТЕРЕЖЕНИЕ

Всегда выполняйте

электрическое от-

соединение двух

форсунок перед

проверкой искры

зажигания.

В противном случае

топливные пары

могут воспламенить-

ся от искры, в резуль-

тате чего возможно

возгорание.

НА ТОПЛИВНЫХ ФОРСУНКАХ — МОДЕЛИ

С ДВИГАТЕЛЕМ E-TEC

ПРЕДУПРЕЖДАЮЩИЕ НАКЛЕЙКИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

37

mmo2013-004-046_a

ПРЕДОСТЕРЕЖЕНИЕ

– Пары топлива могут стать при-

   чиной возгорания и взрыва.

   Ознакомьтесь с соответствую-

   щим Руководством по ремонту

   и техническому обслуживанию,

   прежде чем приступить к уста-

   новке или техническому обслу-

   живанию данных форсунок.

– Во избежание повреждения дви-

   гателя форсунки должны уста-

   навливаться только в те цилин-

   дры, с которых они были сняты.

 Вмешательство в работу систем,

 оказывающих влияние на выб-

  рос вредных веществ, может

   привести к нарушению тре-

   бований действующего за-

   конодательства и к отказу

    производителя от гарантий-

    ных обязательств.

НА ТОПЛИВНЫХ ФОРСУНКАХ — ТОЛЬКО

МОДЕЛИ С ДВИГАТЕЛЕМ E-TEC

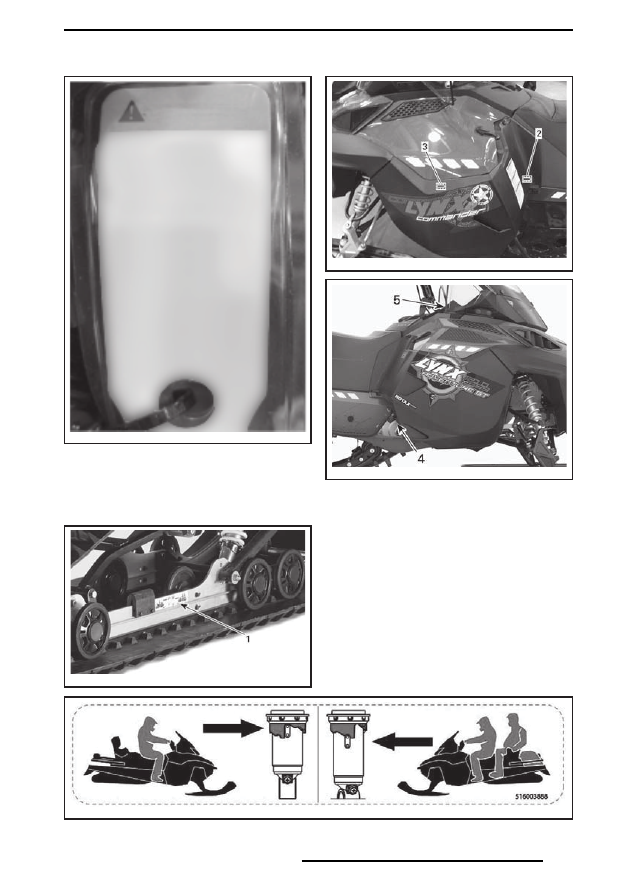

Наклейки с технической

информацией

fmo2014-005-007_a

fmo2014-003-008_a

fmo2015-003-004_a

516003888

ВСЕ МОДЕЛИ, КРОМЕ COMMANDER GT — (КОМФОРТ-ПАКЕТ) МОДЕЛИ — НАКЛЕЙКА 1

ПРЕДУПРЕЖДАЮЩИЕ НАКЛЕЙКИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

38

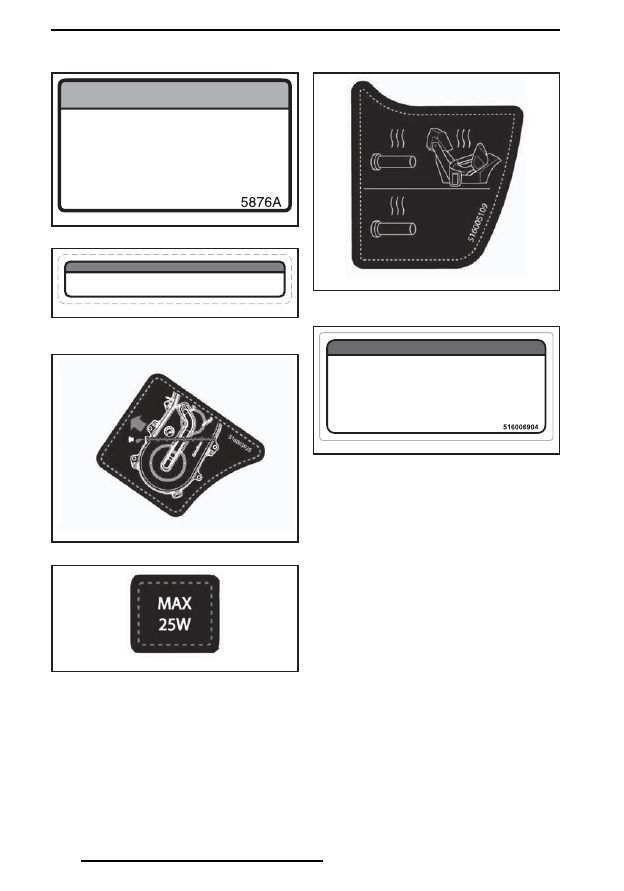

516005876

ВАЖНО

● В целях соответствия требованиям в об-

   ласти снижения шума данный двигатель

   сконструирован для эксплуатации с глу-

   шителем шума впуска.

● Эксплуатация без глушителя шума впус-

   ка или с неправильно установленным глу-

   шителем может привести к повреждению

   двигателя.

НАКЛЕЙКА 2

ВАЖНО

EN-516005503A-DEC

Рекомендуемый момент затяжки ведущего шкива вариатора — 115–125 Нм.

Несоблюдение указанного момента затяжки может привести к повреждению ведущего

шкива вариатора и двигателя. Описание операции сборки приведено в соответствующем

Руководстве по ремонту и техническому обслуживанию.

НА ЗАЩИТНОМ КОЖУХЕ ВАРИАТОРА —

НАКЛЕЙКА 3

516003925

НАКЛЕЙКА 4

516003918

НАКЛЕЙКА 5

516005109

COMMANDER GT (КОМФОРТ-ПАКЕТ) МО-

ДЕЛИ — НА ПОРУЧНЯХ ДЛЯ ПАССАЖИРОВ

516006904 en

ВАЖНО

Двигатель данного снегохода разработан и прошел эксплуа-

тационные испытания с использованием масла BRP XPS.

Компания BRP настоятельно рекомендует использовать мас-

ло XPS на протяжении всего срока службы снегохода. Пов-

реждение, вызванные использованием нерекомендованного

для данного двигателя масла, не будут покрываться в рамках

гарантийного обслуживания.

МОДЕЛИ С ДВУХТАКТНЫМИ ДВИГАТЕЛЯ-

МИ — НА МОТОРНОМ ОТСЕКЕ

ПРЕДУПРЕЖДАЮЩИЕ НАКЛЕЙКИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

39

516004294

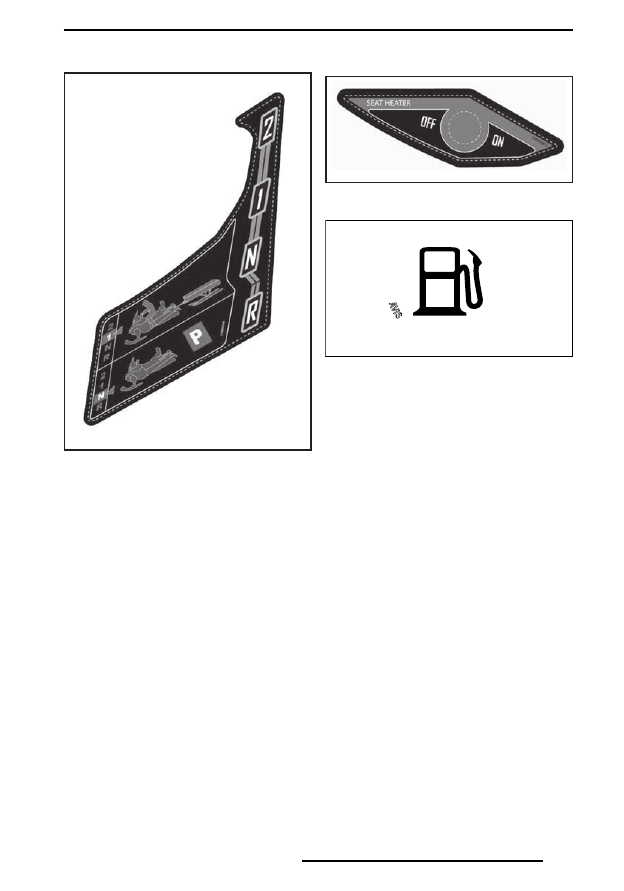

НА КОНСОЛИ РЯДОМ С РЫЧАГОМ ПЕРЕ-

КЛЮЧЕНИЯ ПЕРЕДАЧ

ПРЕДУПРЕЖДАЮЩИЕ НАКЛЕЙКИ

516005672

НА КОНСОЛИ — ВСЕ МОДЕЛИ COMMAND-

ER И 69 RANGER STD 900 ACE

95

AV

IS -

MÉLA

NGE ÉTHANOL

MA

X 1

0%











OCTANE

mmo2013-002-004

ВА

ЖН

О —

 МАК

СИМАЛЬ

НОЕ СОДЕРЖАНИ

Е ЭТА

НОЛА

 10%

РАСПОЛАГАЕТСЯ НА КРЫШКЕ ТОПЛИВ-

НОГО БАКА

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ИНФОРМАЦИЯ

О ТРАНСПОРТНОМ

СРЕДСТВЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

42

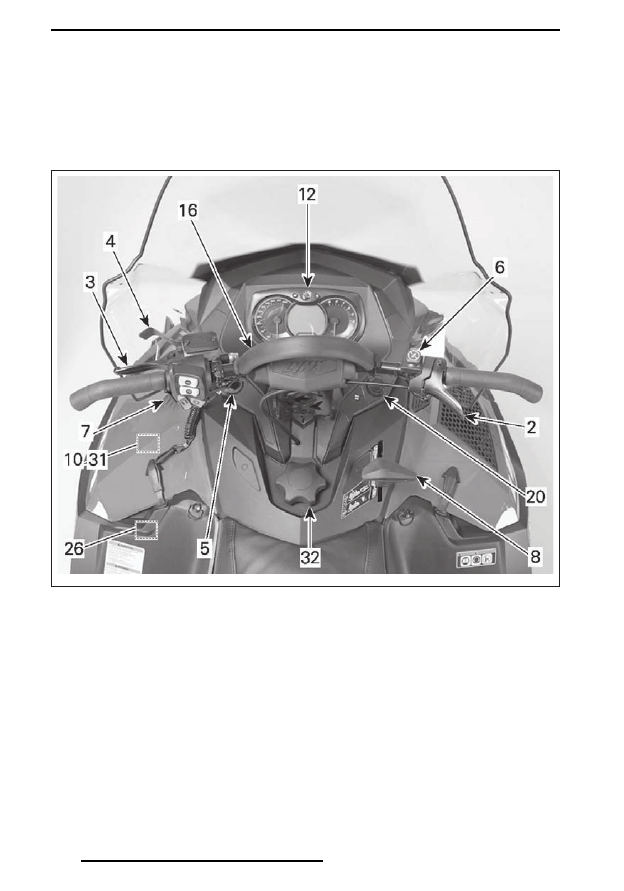

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРИМЕЧАНИЕ:

 Ваша модель снегохода может не располагать некоторыми функ-

циональными возможностями или их наличие может определяться наличием

установленного дополнительного оборудования.

ПРИМЕЧАНИЕ:

 Некоторые предупреждающие наклейки не показаны на рисун-

ках. Для получения информации о предупреждающих наклейках, расположенных

на снегоходе, обратитесь к разделу

ПРЕДУПРЕЖДАЮЩИЕ НАКЛЕЙКИ

.

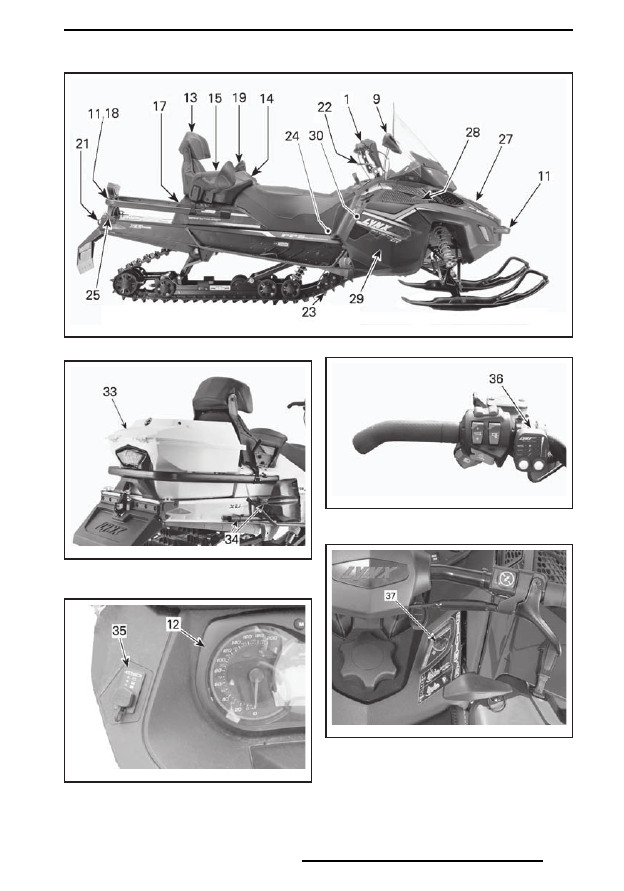

fmo2014-003-033_a

ТИПОВОЙ ВАРИАНТ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

43

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

fmo2013-003-002_a

ТИПОВОЙ ВАРИАНТ

fmo2012-003-016_b

COMMANDER  LIMITED  600  E-TEC  И  69

RANGER ARMY LTD

fmo2016-003-001_a

COMMANDER LIMITED 600 E-TEC

fmo2016-002-003_b

COMMANDER GRAND TOURER 1200 4-TEC,

900 И COMMANDER LIMITED 600 E-TEC

fmo2014-003-004_a

COMMANDER GRAND TOURER 1200 4-TEC

И 900 ECS

2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

44

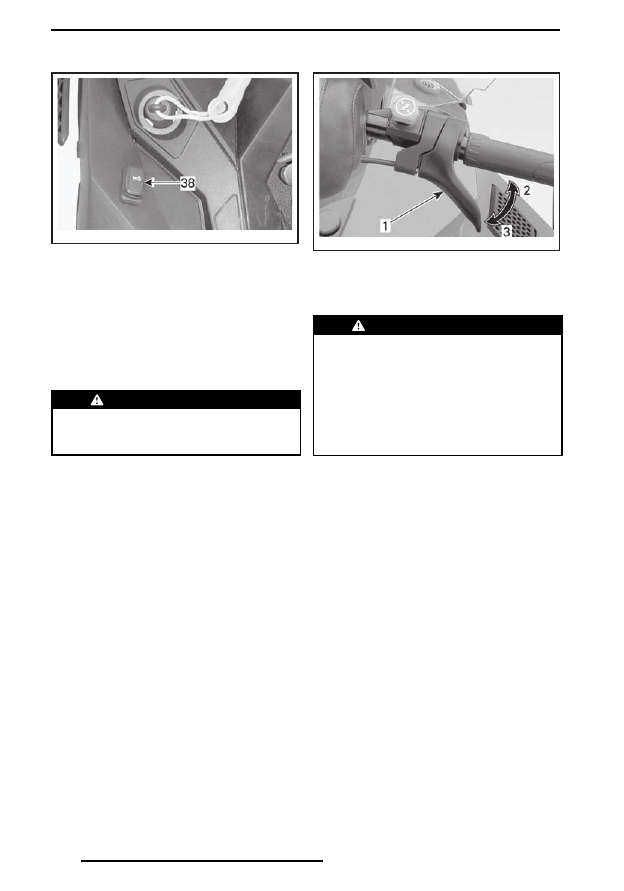

mmo2015-008-002_38

ТИПОВОЙ ВАРИАНТ — ЛЕВАЯ СТОРОНА ТО-

ПЛИВНОГО БАКА — 900 ACE И 1200 4-TEC

1) Руль

Руль предназначен для управления кур-

сом снегохода. Когда вы поворачиваете

руль вправо или влево, в ту же сторону

поворачиваются и лыжи, соответствен-

но, поворачивая вашу машину.

 ПРЕДОСТЕРЕЖЕНИЕ

Резкий  поворот  при  движении  за-

дним ходом может привести к поте-

ре контроля над снегоходом.

2)  Рычаг дроссельной

заслонки

Рычаг дроссельной заслонки

Все модели, кроме оснащенных дви-

гателями 900 ACE и 1200 4-TEC

Рычаг дроссельной заслонки располага-

ется на правой стороне руля.
Управление рычагом осуществляется

большим пальцем. Нажатие на рычаг

дроссельной заслонки приводит к уве-

личению оборотов двигателя. При пол-

ном  отпускании  рычага  дроссельной

заслонки двигатель автоматически пе-

реходит в режим холостого хода.

mmo2008-008-011_b

ТИПОВОЙ ВАРИАНТ

1. Рычаг дроссельной заслонки

2. Ускорение

3. Замедление

 ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя проверьте

работу рычага дроссельной заслон-

ки. Рычаг, отпущенный после нажа-

тия,  должен  самостоятельно  воз-

вращаться в исходное положение.

Эксплуатация снегохода с неисправ-

ным механизмом привода дросселя

категорически запрещена.

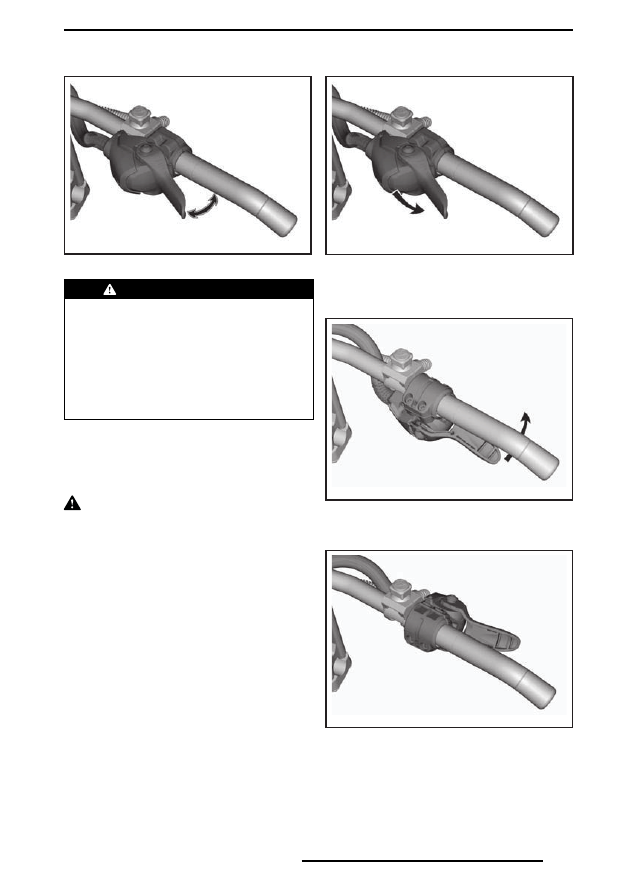

Рычаг дроссельной заслонки

Модели,  оснащенные  двигателями

900 ACE и 1200 4-TEC

Рычаг дроссельной заслонки располага-

ется на правой стороне руля.
Конструкция обеспечивает возможность

управления как большим пальцем руки,

так  и  остальными.  Нажатие  на  рычаг

дроссельной заслонки приводит к уве-

личению оборотов двигателя. При пол-

ном  отпускании  рычага  дроссельной

заслонки двигатель автоматически пе-

реходит в режим холостого хода.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

45

mmo2015-008-103_a

ТИПОВОЙ ВАРИАНТ

 ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя проверьте

работу рычага дроссельной заслон-

ки. Рычаг, отпущенный после нажа-

тия,  должен  самостоятельно  воз-

вращаться в исходное положение.

Эксплуатация снегохода с неисправ-

ным механизмом привода дросселя

категорически запрещена.

Перевод из положения для управле-

ния большим пальцем в положение

для управления другими пальцами

руки

  ОСТОРОЖНО  Прежде  чем  при-

ступить  к  изменению  положения

узла рычага дроссельной заслонки,

настоятельно рекомендуется остано-

вить снегоход, в противном случае

возможно  возникновение  опасной

ситуации.

Предусмотрена возможность выбрать

одно из трех основных положений узла

рычага управления дроссельной заслон-

кой, которое будет наиболее полно от-

вечать предпочтениям водителя и соот-

ветствовать его стилю езды и условиям

движения.

mmo2015-008-102_a

ПОЛОЖЕНИЕ  ДЛЯ  УПРАВЛЕНИЯ  БОЛЬ-

ШИМ ПАЛЬЦЕМ: НАЖМИТЕ ВНИЗ, ЧТОБЫ

ПОВЕРНУТЬ УЗЕЛ РЫЧАГА УПРАВЛЕНИЯ

ДРОССЕЛЬНОЙ ЗАСЛОНКОЙ

mmo2015-008-100_a

ЕСЛИ ЭТОГО НЕДОСТАТОЧНО, ПРОДОЛ-

ЖАЙТЕ  ПОВОРАЧИВАТЬ  УЗЕЛ  РЫЧАГА

УПРАВЛЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКОЙ

mmo2015-008-101

ПОЛОЖЕНИЕ ДЛЯ УПРАВЛЕНИЯ ЛЮБЫМ

ПАЛЬЦЕМ, КРОМЕ БОЛЬШОГО

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

46

 ОСТОРОЖНО

–  Настоятельно рекомендуем исполь-

зовать перчатки, а не варежки при

управлении рычагом дроссельной

заслонки  любым  пальцем,  кроме

большого.

–  При наличии большого количества

других  участников  движения  ре-

комендуется  устанавливать  узел

рычага  управления  дроссельной

заслонкой в положение для управ-

ления большим пальцем.

Установка  узла  рычага  дроссельной

заслонки в положение для управления

большим пальцем осуществляется в об-

ратной последовательности.

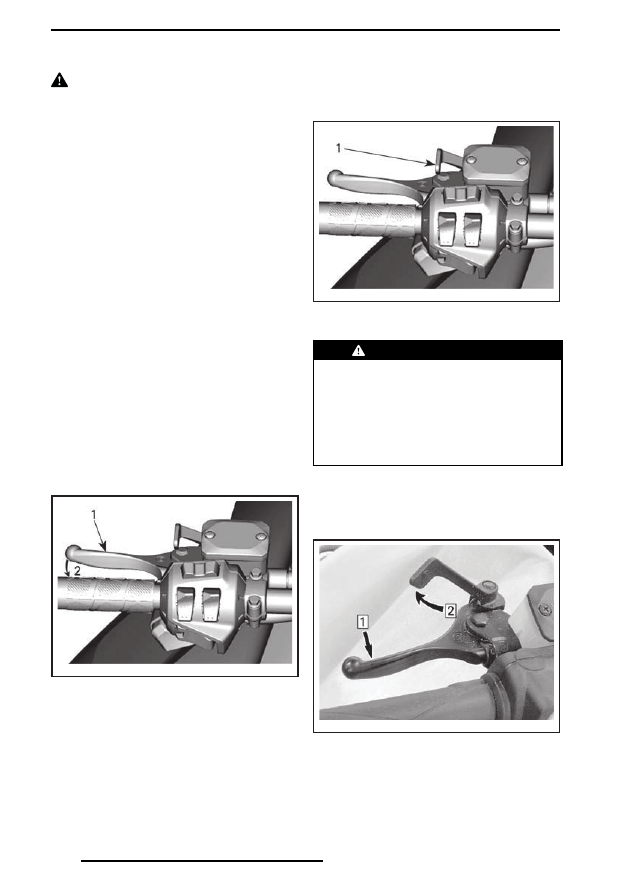

3) Рычаг тормоза

Рычаг тормоза располагается на левой

стороне руля.
Нажатие на рычаг приводит в действие

тормозной механизм. При отпускании

рычаг  автоматически  возвращается

в исходное положение. Эффективность

торможения зависит от приложенного

к рычагу усилия, а также от характера

местности и снежного покрова.

mmo2014-004-001_a

ТИПОВОЙ ВАРИАНТ

1. Рычаг тормоза

2. Включение тормоза

4)  Рычаг стояночного

тормоза

Рычаг стояночного тормоза расположен

слева на руле.

Стояночный тормоз должен обязатель-

но включаться во время стоянки сне-

гохода.

mmo2014-004-001_b

ТИПОВОЙ ВАРИАНТ

1. Блокировочный рычаг стояночного тормоза

 ПРЕДОСТЕРЕЖЕНИЕ

Перед началом движения убедитесь,

что стояночный тормоз отключен.

Продолжительное движение на сне-

гоходе с нажатым рычагом тормоза

может стать причиной повреждения

тормозной системы, потери тормоз-

ного эффекта и/или возгорания.

Включение стояночного тормоза

Нажмите рычаг тормоза и зафиксируйте

его, как указано ниже, с помощью бло-

кировочного рычага, см. рис.

mmo2009-005-006_a

ТИПОВОЙ ВАРИАНТ — ВКЛЮЧЕНИЕ СТО-

ЯНОЧНОГО ТОРМОЗА

Шаг 1: Нажмите и удерживайте рычаг тормоза

Шаг 2:  Зафиксируйте рычаг тормоза с помо-

щью блокировочного рычага

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

47

Выключение стояночного тормоза

Нажмите на рычаг тормоза. Блокиру-

ющий  рычаг  автоматически  вернется

в исходное положение. Перед началом

движения не забывайте полностью от-

ключать стояночный тормоз.

5)  Выключатель двигателя

со шнуром безопасности

Выключатель  (контактное  устройство)

располагается на левой стороне консоли.
Чтобы обеспечить возможность эксплу-

атации снегохода, необходимо надеть

колпачок шнура безопасности на кон-

тактное устройство.

ПРИМЕЧАНИЕ:

 Если запрограммиро-

ванный  ключ  DESS  (колпачок  шнура

безопасности)  правильно  установлен

на контактное устройство, должны про-

звучать два коротких звуковых сигнала.

Если вы слышите другую комбинацию

звуковых сигналов, обратитесь к разде-

лу

СИСТЕМА ИНДИКАЦИИ

 для опреде-

ления кода неисправности DESS.

 ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя необходи-

мо прикрепить шнур безопасности

к петле на одежде.

Снятие колпачка шнура безопасности

с выключателя (контактного устройства)

приведет к остановке двигателя.

DESS (цифровая кодируемая

противоугонная система)

В колпачке шнура безопасности распо-

лагается ключ DESS, который является

аналогом обычного ключа зажигания.
В колпачок шнура безопасности (ключ

DESS) встроена электронная схема с

уникальным цифровым кодом.
Авторизованный дилер запрограммиро-

вал систему DESS вашего снегохода, что-

бы она могла распознавать ключ DESS,

расположенный в колпачке шнура безо-

пасности — это обеспечивает возмож-

ность эксплуатации вашего снегохода.

При использовании другого шнура без-

опасности, на распознавание которого

не запрограммирована система DESS,

двигатель  снегохода  запустится,  но

частота вращения коленчатого вала не

достигнет значения, достаточного для

включения ведущего шкива вариатора

и начала движения снегохода.
Убедитесь, что колпачок шнура очищен

от грязи или снега.

DESS универсальность

Авторизованный дилер Lynx может за-

программировать систему DESS вашего

снегохода для работы с 8-ю различными

ключами DESS.
Мы рекомендуем приобрести дополни-

тельный шнур безопасности у вашего

авторизованного дилера Lynx. Если вы

владеете  несколькими  снегоходами,

оборудованными  системой  DESS,  ди-

лер Lynx может запрограммировать их

таким образом, чтобы каждый из них

мог работать с ключами DESS от других

снегоходов.

DESS Тип ключа

Предусмотрена возможность использо-

вания двух типов ключей:
– нормальный ключ;
– учебный ключ.
Для облегчения распознавания ключи

имеют разные цвета.

ТИП КЛЮЧА

ЦВЕТ

Нормальный

Серый

Учебный

Зеленый

При  использовании  учебного  ключа

ограничивается скорость движения сне-

гохода и крутящий момент двигателя,

таким образом, обеспечивается возмож-

ность новичкам и малоопытным водите-

лям освоить управление снегоходом и

обрести необходимую уверенность.

ПРИМЕЧАНИЕ:

 Начальные программ-

ные установки для учебного ключа мо-

гут ограничить скорость до  40 км/ч или

70 км/ч. Для изменения настроек обра-

титесь к авторизованному дилеру Lynx.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

48

Для получения дополнительной инфор-

мации обратитесь к разделу

ЭКСПЛУА­

ТАЦИОННЫЕ РЕЖИМЫ

.

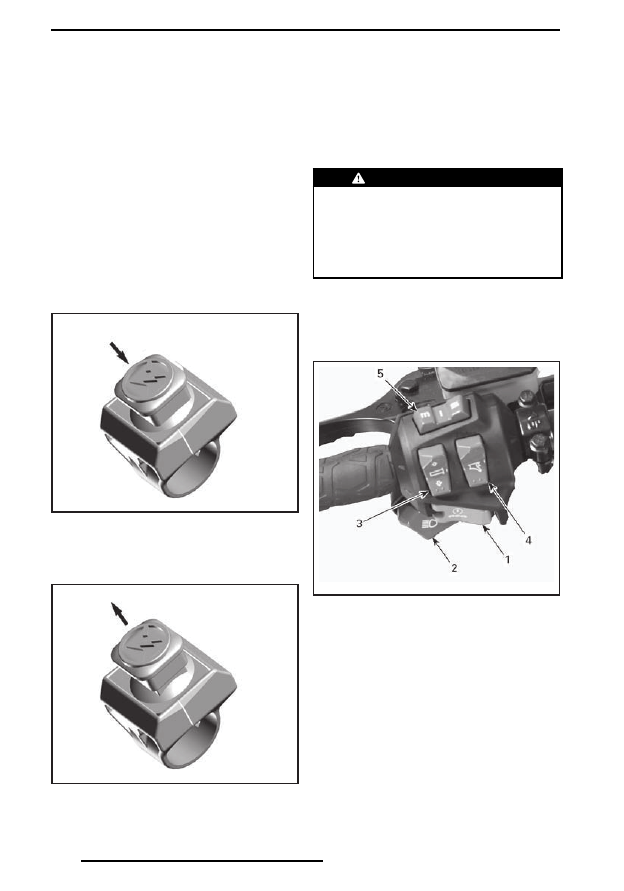

6) Выключатель двигателя

Выключатель  двигателя  расположен

справа на руле.
Выключатель имеет нажимно-отжимную

конструкцию.
Для аварийной остановки двигателя вы-

берите положение кнопки OFF (выкл.)

(нажата вниз) и одновременно нажмите

тормоз. Для пуска двигателя кнопку сле-

дует перевести в положение ON (отжата

вверх).

mmo2016-008-202_a

ПОЛОЖЕНИЕ «OFF» (выкл.)

Чтобы обеспечить возможность запуска

двигателя, выключатель должен нахо-

диться в верхнем положении (ON).

mmo2016-008-201_a

ПОЛОЖЕНИЕ «ON» (вкл.)

Все водители должны тщательно озна-

комиться с работой этого устройства

путем  многократного  использования

при  первой  поездке  и  в  дальнейшем

для любой остановки двигателя. Приоб-

ретенные навыки будут очень полезны,

если вы окажетесь в экстремальной си-

туации.

 ПРЕДОСТЕРЕЖЕНИЕ

Если поводом для аварийной оста-

новки  двигателя  послужила  кака-

я-то неисправность, то перед запу-

ском двигателя необходимо найти и

устранить ее причину. Обратитесь к

авторизованному дилеру Lynx.

7)  Многофункциональный

переключатель

Многофункциональный переключатель

расположен слева на руле.

fmo2014-003-003_a

1. Кнопка пуска двигателя

2. Переключатель света фары

3. Выключатель электрообогрева рукояток руля

4.  Выключатель  электрообогрева  рычага

дроссельной заслонки

5. Кнопка Mode/Set (режим/установка)

Кнопка пуска двигателя

Нажмите кнопку, чтобы запустить двига-

тель. Подробно процедура пуска описа-

на в главе

ПУСК ДВИГАТЕЛЯ

 раздела

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

49

Переключатель света фары

Для выбора ДАЛЬНЕГО или БЛИЖНЕ-

ГО света фары нажмите переключатель.

Приборы  освещения  автоматически

включаются при работающем двигателе.

Выключатель обогрева

рукояток руля и рычага

дроссельной заслонки

E-TEC

ПРИМЕЧАНИЕ:

 При частоте вращения

коленчатого  вала  ниже  1900  об/мин

интенсивность обогрева рукояток руля

и рычага дроссельной заслонки будет

ограничена 50%.

ВСЕ МОДЕЛИ

Выберите интенсивность обогрева ру-

кояток руля, создающую комфортную

температуру для ваших рук.

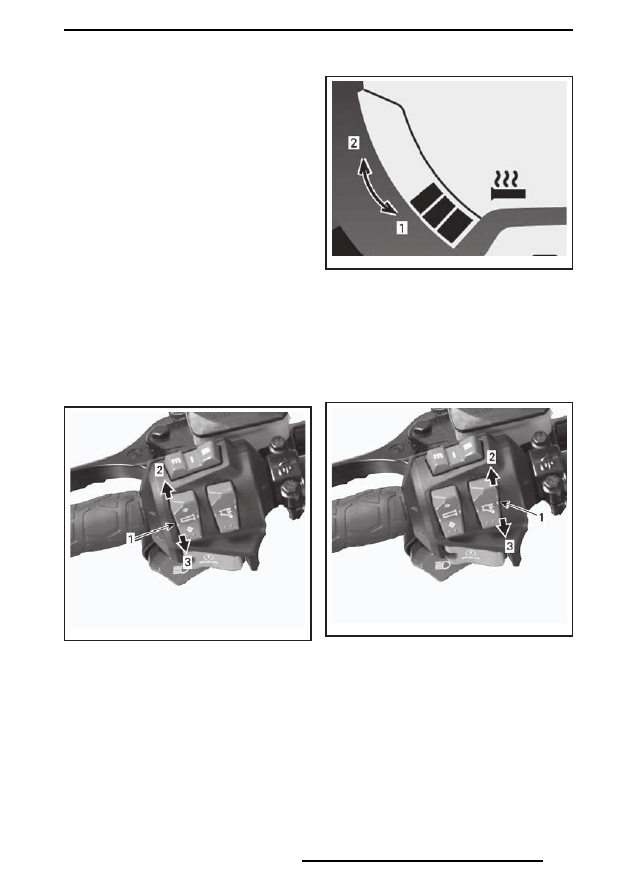

Выключатель электрообогрева

рукояток руля

fmo2014-003-003_b

ТИПОВОЙ ВАРИАНТ

1. Выключатель электрообогрева рукояток руля

2. Теплее

3. Холоднее

Интенсивность обогрева отображается

на дисплее панели приборов.

mmo2007-009-043_b

ОТОБРАЖЕНИЕ ИНТЕНСИВНОСТИ ОБО-

ГРЕВА

1. Холоднее (интенсивность обогрева ниже)

2. Теплее (интенсивность обогрева выше)

Отсутствие сегментов на индикаторе дис-

плея означает, что обогрев выключен.

Выключатель электрообогрева

рычага дроссельной заслонки

fmo2014-003-003_c

ТИПОВОЙ ВАРИАНТ

1.  Выключатель  электрообогрева  рычага

дроссельной заслонки

2.  Увеличение интенсивности обогрева (теплее)

3.  Уменьшение  интенсивности  обогрева

(холоднее)

ПРИМЕЧАНИЕ:

 При нажатии на выключа-

тель интенсивность обогрева отображает-

ся на многофункциональном дисплее па-

нели приборов. При отпускании дисплей

возвращается в режим отображения уров-

ня топлива в баке.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

50

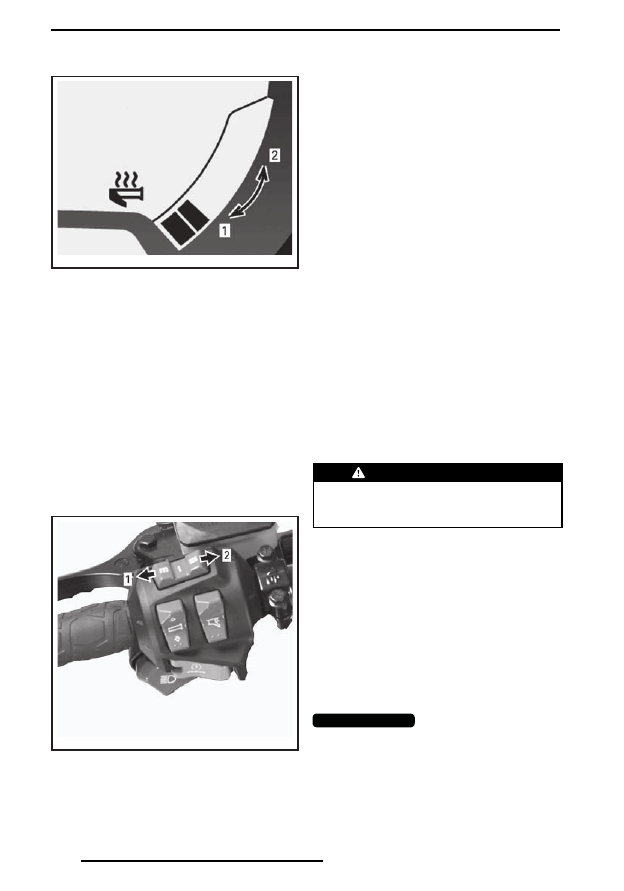

mmo2007-009-044_b

ОТОБРАЖЕНИЕ ИНТЕНСИВНОСТИ ОБО-

ГРЕВА

1. Холоднее (интенсивность обогрева ниже)

2. Теплее (интенсивность обогрева выше)

Отсутствие сегментов на индикаторе дис-

плея означает, что обогрев выключен.

Кнопка Mode/Set (режим/установка)

Этой кнопкой можно пользоваться вме-

сто двух кнопок, расположенных сверху

на аналого-цифровой панели приборов,

для облегчения его настройки.
–  При нажатии влево она выполняет те

же функции, что и кнопка MODE (M).

–  При нажатии вправо она выполняет те

же функции, что и кнопка SET (S).

fmo2014-003-003_d

ПАНЕЛЬ ПРИБОРОВ

1. Функция MODE (режим)

2. Функция SET (установка)

8)  Рычаг переключения

передач

С помощью данного рычага осуществля-

ется переключение передач. Коробка

передач данного снегохода имеет две

передачи для движения вперед, пере-

дачу заднего хода и нейтраль.
См. главу

ФУНКЦИОНИРОВАНИЕ КО­

РОБКИ ПЕРЕДАЧ

 раздела

УКАЗАНИЯ

ПО ЭКСПЛУАТАЦИИ

.

ПРИМЕЧАНИЕ:

 Чтобы перевести рычаг

переключения из нейтрали в положе-

ние заднего хода, необходимо нажать

рукоятку рычага переключения передач

вниз.

ПРИМЕЧАНИЕ:

 Переключение передач

во время движения снегохода не допу-

скается.

9) Регулируемые зеркала

Каждое из зеркал может быть отрегули-

ровано в соответствии с пожеланиями

водителя посредством аккуратного вра-

щения зеркального элемента.

 ПРЕДОСТЕРЕЖЕНИЕ

Регулировка  зеркал  выполняется

на  неподвижном  снегоходе,  оста-

новленном в безопасном месте.

10)  Возимый комплект

инструментов

Модели  без  багажного  отделения,

расположенного под сиденьем

В  комплект  снегохода  входит  набор

инструментов, необходимый для про-

ведения элементарного технического

обслуживания.
Держатель для инструментов находится

в моторном отсеке на кожухе вариатора.

ВНИМАНИЕ

  Убедитесь, что ком-

плект инструментов правильно уста-

новлен и надежно закреплен, чтобы

не допустить его контакт с ремнем

вариатора или шкивом.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

















содержание      ..     1      2      3      4      ..
