Снегоход LYNX 600/800R E-TEC®, 1200 4-TEC® 900 ACE™. Руководство (2018 год) - часть 4





51

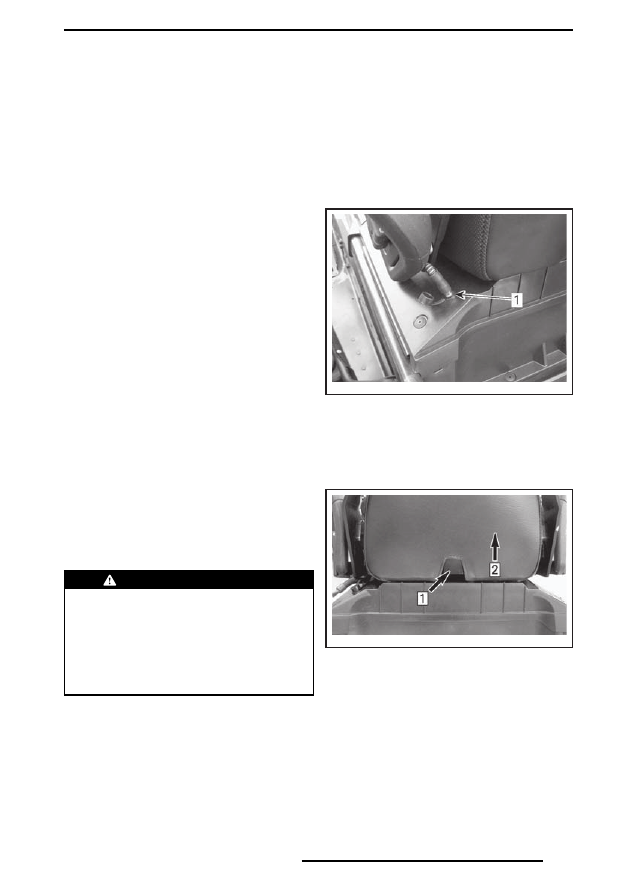

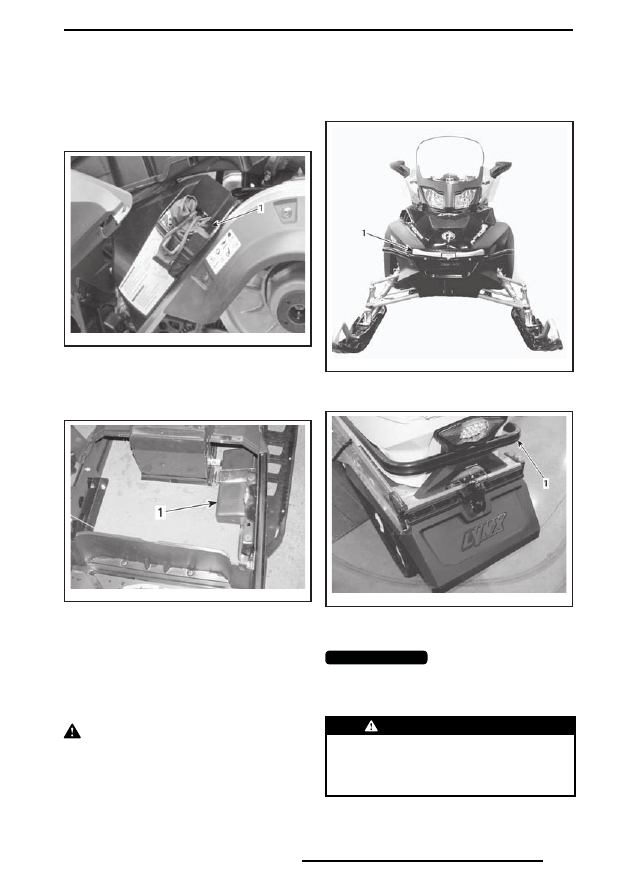

Чтобы снять комплект инструментов с

защитного кожуха шкива вариатора, от-

стегните петлю с нижней части кожуха

и извлеките футляр с инструментами

вперед.

fmo2012-003-008_a

ТИПОВОЙ ВАРИАНТ

1. Возимый комплект инструментов

Модели  с  багажным  отделением,

расположенным под сиденьем

fmo2015-003-001_a

ТИПОВОЙ ВАРИАНТ

1. Возимый комплект инструментов

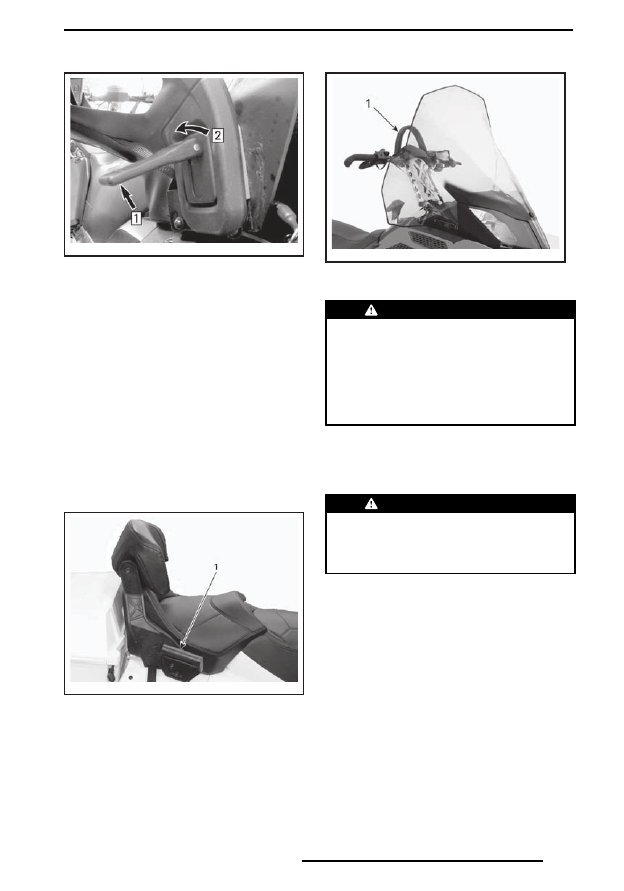

11)  Передний и задний

бамперы

Используйте рукоятку/бампер для подъ-

ема снегохода вручную.

  ОСТОРОЖНО  Практикуйте  пра-

вильную технику подъема, преиму-

щественно используйте силу ног. Не

предпринимайте  попыток  поднять

переднюю или заднюю часть снего-

хода, если это превосходит Ваши фи-

зические возможности. Для подъема

снегохода используйте соответству-

ющие технические средства или об-

ратитесь к кому-нибудь за помощью.

fmo2012-003-006_a

ТИПОВОЙ ВАРИАНТ

1. Передний бампер

fmo2012-003-007_a

ТИПОВОЙ ВАРИАНТ

1. Задний бампер

ВНИМАНИЕ

  Не буксируйте и не

поднимайте снегоход за лыжи.

12)  Панель приборов

 ПРЕДОСТЕРЕЖЕНИЕ

Запрещается выполнять установки

режимов панели приборов во вре-

мя движения — это может привести

к потере контроля над снегоходом.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

52

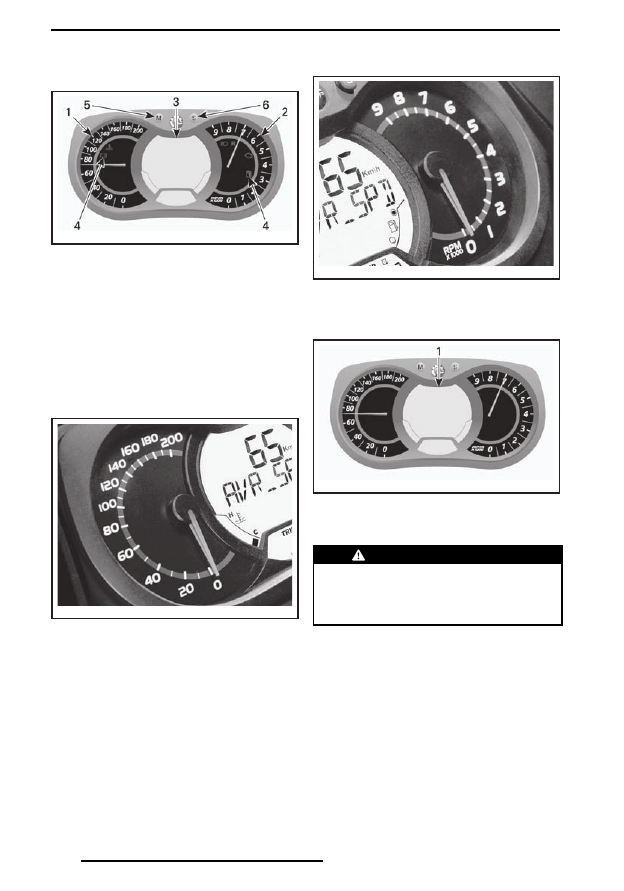

Описание панели приборов

mmo2007-009-066_ab

МНОГОФУНКЦИОНАЛЬНАЯ АНАЛОГО-ЦИФ-

РОВАЯ ПАНЕЛЬ ПРИБОРОВ

1. Спидометр

2. Тахометр

3. Многофункциональный цифровой дисплей

4. Сигнальные лампы

5. Кнопка MODE

6. Кнопка SET

1) Спидометр

Отображает скорость движения снего-

хода.

mmo2008-007-017

ЛЕВАЯ ЧАСТЬ ПАНЕЛИ ПРИБОРОВ

2) Тахометр (об/мин)

Отображает частоту вращения коленча-

того вала двигателя в оборотах в минуту

(об/мин). Для получения фактической

частоты вращения коленчатого вала не-

обходимо показания прибора умножить

на 1000.

mmo2008-007-018

ПРАВАЯ ЧАСТЬ ПАНЕЛИ ПРИБОРОВ

3)  Многофункциональный цифровой

дисплей

mmo2007-009-066_u

МНОГОФУНКЦИОНАЛЬНАЯ АНАЛОГО-ЦИФ-

РОВАЯ ПАНЕЛЬ ПРИБОРОВ

1. Многофункциональный дисплей

 ПРЕДОСТЕРЕЖЕНИЕ

Запрещается выполнять установки

режимов панели приборов во вре-

мя движения — это может привести

к потере контроля над снегоходом.

Многофункциональный дисплей исполь-

зуется для:
–  отображения сообщения WELCOME

при активации электрооборудования;

–  отображения сообщения распознава-

ния ключа;

–  отображения различных параметров,

выбранных водителем;

–  активации и изменения параметров раз-

личных функций или режимов работы;

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

53

–  вывода  сообщений,  отображаемых

в виде бегущей строки, об активиро-

ванных функциях или неисправностях;

– отображения кодов неисправностей.

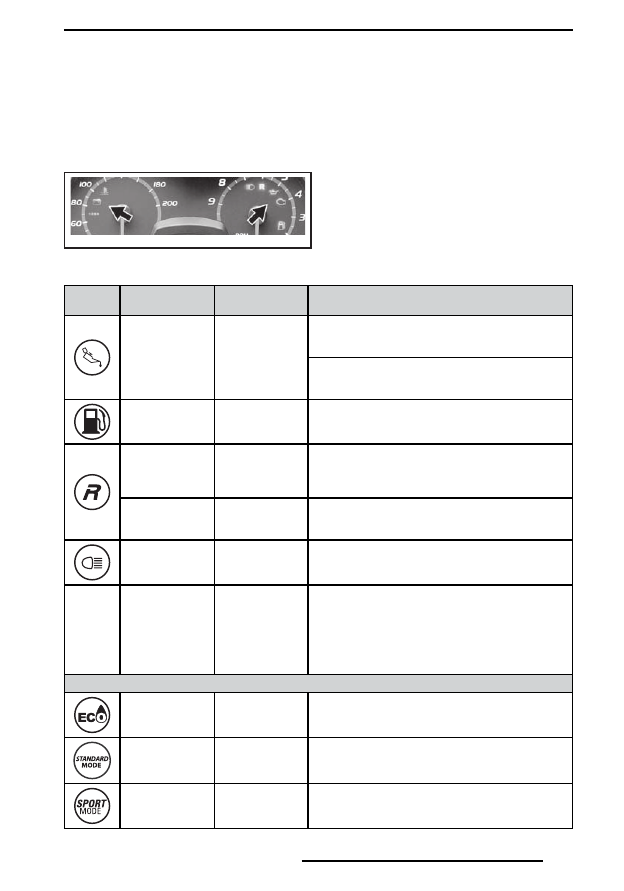

4)  Сигнальные лампы и предупрежда-

ющие сообщения

mmo2008-003-024_a

ТИПОВОЙ  ВАРИАНТ  —  СИГНАЛЬНЫЕ

ЛАМПЫ

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Описание сигнальных ламп приведено в

таблице. Для получения более подроб-

ной информации о сигнальных лампах

см. раздел

СИСТЕМА ИНДИКАЦИИ

.

СИГН.

ЛАМПА

ЗВУКОВОЙ

СИГНАЛ

СООБЩЕНИЯ

ОПИСАНИЕ

Четыре корот-

ких звуковых

сигнала каж-

дые 5 минут

LOW OIL

(НИЗКИЙ

УРОВЕНЬ

МАСЛА)

Двухтактные двигатели: низкий уровень инжек-

ционного масла. Остановите снегоход в безо-

пасном месте и долейте инжекционное масло
Четырехтактные  двигатели:  для  получения

более  подробной  информации  обратитесь

к разделу

СИСТЕМА ИНДИКАЦИИ

Низкий уровень топлива. На дисплее отобра-

жается только один (1) сегмент. Дозаправьте

топливо как можно раньше

Продолжитель-

ные сигналы,

с небольшой

частотой

REVERSE

(ЗАДНИЙ ХОД) Реверс включен

3 коротких зву-

ковых сигнала

REV. FAIL

(РЕВЕРС

НЕ ВКЛЮЧЕН)

Режим реверса не включился — попытайтесь

снова

Включен дальний свет фар

WARM UP

(ПРОГРЕВ)

Двигатель и/или инжекционное масло нуждаются

в прогреве перед началом работы. Частота враще-

ния коленчатого вала принудительно ограничива-

ется, пока не будет достигнута необходимая тем-

пература (до 10 минут во время движения). Режим

прогрева может включиться после перезапуска,

при эксплуатации при очень низких температурах

900 ACE и 1200 4-TEC

Выбран режим ECO

Выбран стандартный режим

Выбран спортивный режим

-------------------------------------------------------------------------------------------------------------------------------------------------------------

54

5) Кнопка MODE (M)

Кнопка используется для просмотра показаний многофункционального дисплея.

ПРИМЕЧАНИЕ:

 Также может использоваться имеющая аналогичное функцио-

нальное назначение кнопка MODE (M), расположенным на корпусе многофункци-

онального переключателя.

6) Кнопка SET (S)

Кнопка используется для просмотра, настройки и сброса параметров, отображае-

мых на многофункциональном дисплее.
Для сохранения настроек двигатель должен быть запущен.

ПРИМЕЧАНИЕ:

 Можно также пользоваться кнопкой SET (S) на многофункциональ-

ном переключателе, которая имеет аналогичное назначение.

Функциональные возможности панели приборов

ПАРАМЕТРЫ, ОТОБРАЖАЕМЫЕ НА ЦИФРОВОМ ДИСПЛЕЕ

ФУНКЦИИ

600 E-TEC 800R E-TEC 900 ACE 1200 4-TEC

A) Спидометр
B) Тахометр (об/мин)

X

X

X

X

C) Одометр

X

X

X

X

D)  Счетчик пробега за поездку «A» или «B»

X

X

X

X

E) Счетчик моточасов

X

X

X

X

F) Часы

X

X

X

X

G) Уровень топлива

X

X

X

X

H) Высотомер

X

X

N.A.

N.A.

I) Интенсивность обогрева рукояток

X

X

X

X

J)  Интенсивность обогрева рычага дрос-

сельной заслонки

X

X

X

X

K) Средний расход топлива

X

X

X

X

L) Общий расход топлива

X

X

X

X

M) Отображение сообщений

X

X

X

X

N) Температура охлаждающей жидкости

X

X

X

X

O) Режим консервации двигателя E-TEC

X

X

N.A.

N.A.

P) Максимальная скорость

X

X

X

X

Q) Средняя скорость

X

X

X

X

X = X — стандартное оборудование, N.A. = не доступно

Когда  происходит  первое  включение  панели  приборов,  цифровой  дисплей

по умолчанию отображает последний выбранный параметр.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

55

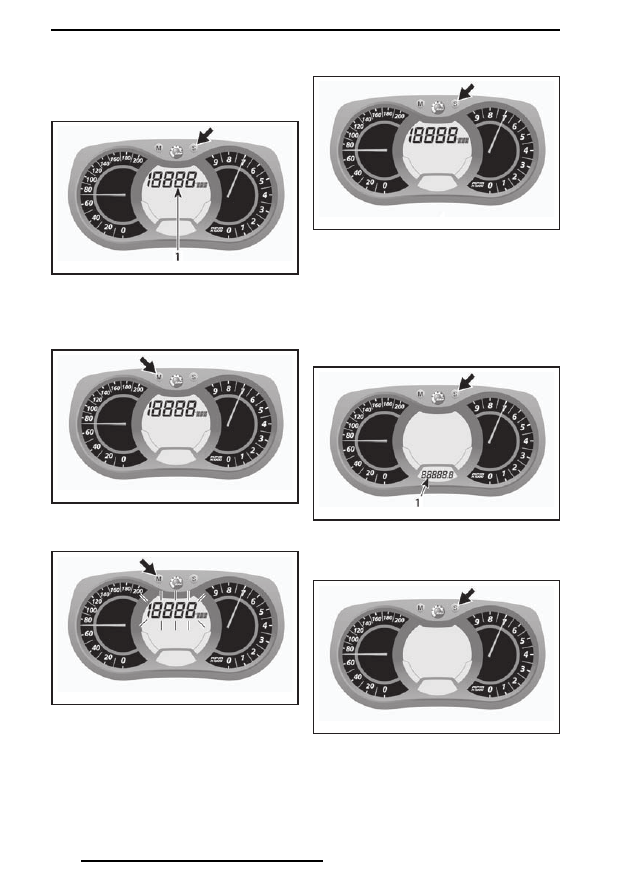

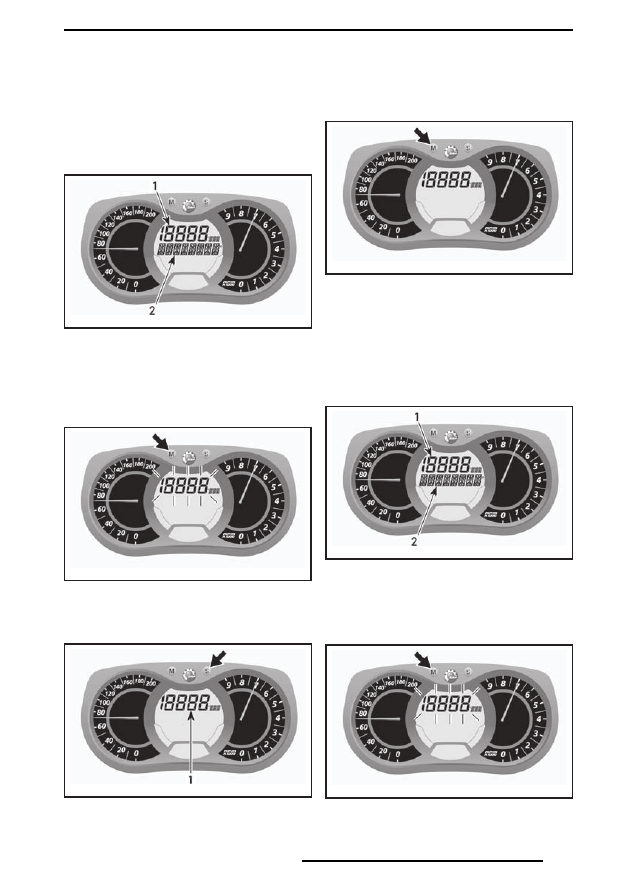

A) Спидометр

В дополнение к аналоговому спидоме-

тру скорость также может отображаться

на многофункциональном дисплее.
Скорость  может  отображаться  как

на дисплее 1, так и на дисплее 2.

mmo2007-009-066_q

МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ

1. Дисплей 1

2. Дисплей 2

Для выбора дисплея нажимайте кнопку

MODE (M), затем выполните следую-

щее:

mmo2007-009-066_m

При  мигающем  дисплее  нажимайте

кнопку SET (S) для выбора режима спи-

дометра.

mmo2007-009-066_n

1. Режим спидометра

Для подтверждения выбора режима на-

жмите кнопку MODE (M) или подождите

5 секунд.

mmo2007-009-066_o

В) Тахометр (об/мин)

В дополнение к аналоговому тахометру

частота вращения также может отобра-

жаться на многофункциональном дис-

плее.
Частота вращения может отображаться

как на дисплее 1, так и на дисплее 2.

mmo2007-009-066_q

МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ

1. Дисплей 1

2. Дисплей 2

Для выбора дисплея нажимайте кнопку

MODE (M), затем выполните следующее:

mmo2007-009-066_m

При мигающем дисплее нажимайте кноп-

ку SET (S) для выбора режима тахометра.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

56

mmo2007-009-066_n

1. Режим тахометра

Для подтверждения выбора режима на-

жмите кнопку MODE (M) или подождите

5 секунд.

mmo2007-009-066_o

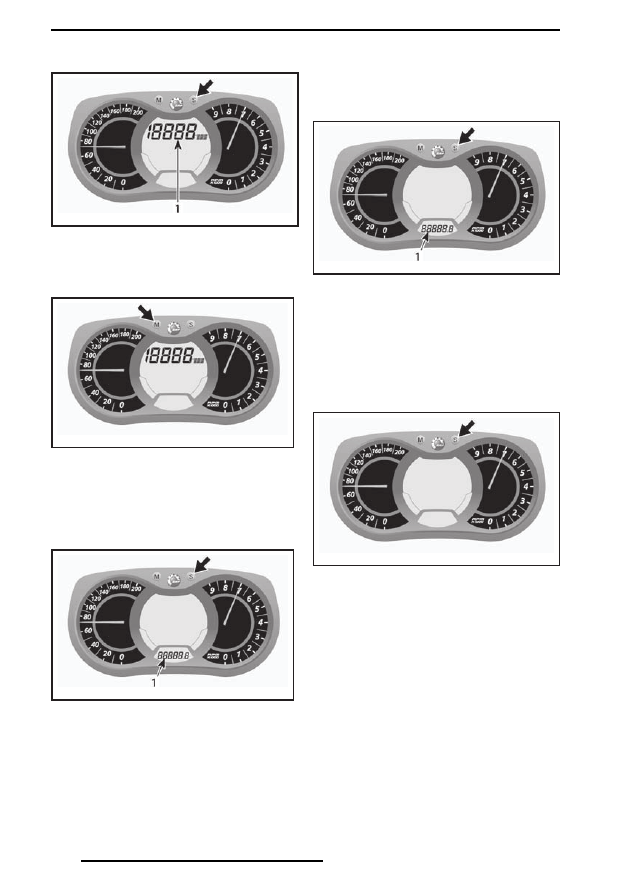

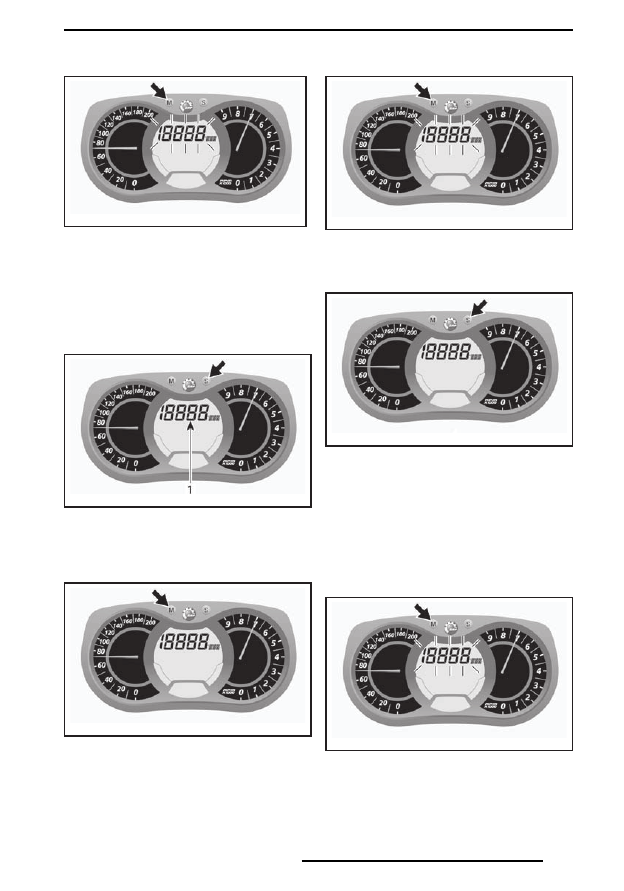

C) Одометр

Измеряет общий пробег снегохода в ки-

лометрах или милях.
Для выбора режима одометра нажимай-

те кнопку SET (S).

mmo2007-009-066_p

1. Режим одометра (км/мили)

D)  Счетчик пробега за поездку «A»

или «B»

Счетчик пробега за поездку измеряет

путь, пройденный снегоходом с момен-

та последнего сброса показаний.

Для выбора режима счетчика пробега

за поездку (TRIP A/TRIP B) нажимайте

кнопку SET (S).

mmo2007-009-066_p

1.  Режим счетчика пробега за поездку

(TRIP A/TRIP B)

Для сброса показаний нажмите и удер-

живайте кнопку SET (S).

ПРИМЕЧАНИЕ:

 Сброс показаний счет-

чика TRIP B приведет также к обнуле-

нию счетчика СУММАРНОГО РАСХОДА

ТОПЛИВА.

mmo2007-009-066_k

E) Счетчик моточасов

При включенном электрооборудовании

этот счетчик регистрирует наработку

двигателя с момента последнего сбро-

са показаний.
Для выбора режима счетчика моточасов

(HrTRIP) нажимайте кнопку SET (S).

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

57

mmo2007-009-066_p

1. Режим счетчика моточасов (HrTRIP)

Для сброса показаний нажмите и удер-

живайте кнопку SET (S).

mmo2007-009-066_k

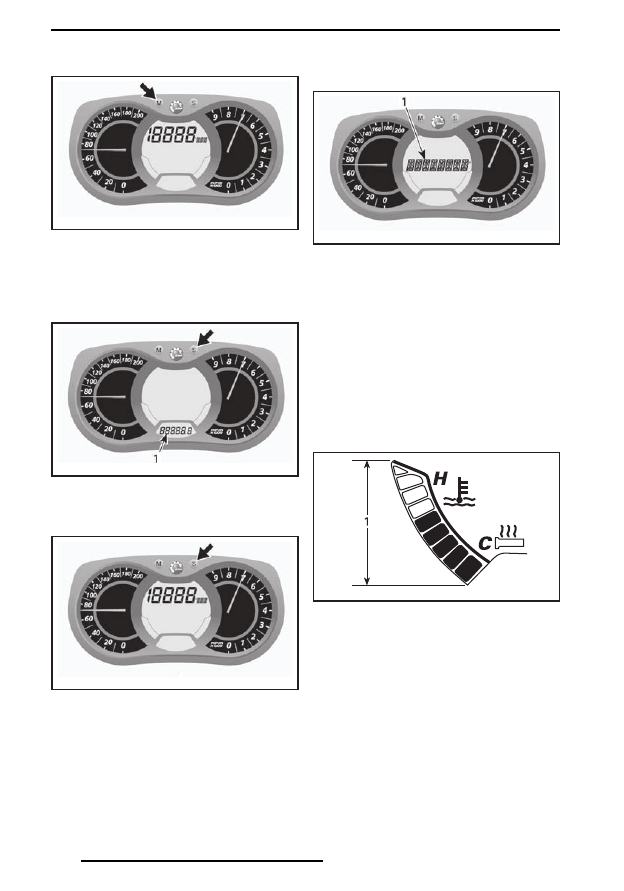

F) Часы

Модели с электрическим стартером

ПРИМЕЧАНИЕ:

 Показания часов отобра-

жаются только в 24-часовом формате.
Нажмите кнопку SET (S) для выбора ре-

жима часов.

mmo2007-009-066_p

1. Режим часов

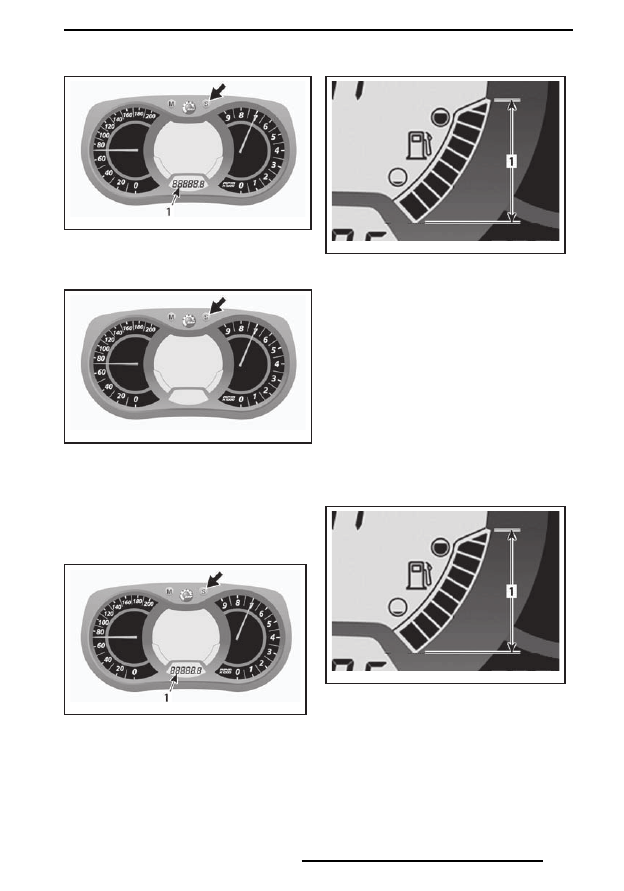

G) Уровень топлива

Сегментный индикатор непрерывно по-

казывает остаток топлива в баке.

mmo2007-009-042_a

УРОВЕНЬ ТОПЛИВА

1. Рабочий диапазон

H) Высотомер

Показывает

приблизительную

высо-

ту над уровнем моря, рассчитанную по

величине барометрического давления.

ПРИМЕЧАНИЕ:

 Показания высоты окру-

гляются до 100 м (если выбрана метри-

ческая система) или 200 футов (выбраны

единицы измерения, принятые в Вели-

кобритании и США).
Чтобы включить дисплей альтиметра,

выполните следующее.
Для выбора дисплея 2 нажимайте кноп-

ку MODE (M).

mmo2007-009-042_a

При  мигающем  дисплее  нажимайте

кнопку SET (S) для выбора режима вы-

сотомера.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

58

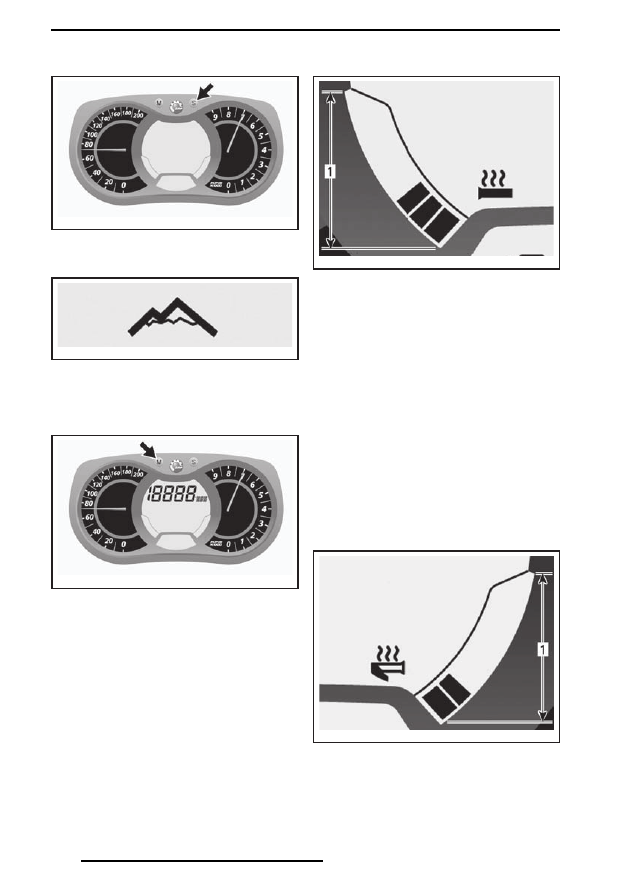

mmo2007-009-066_k

При включенном режиме альтиметра на

дисплее появится следующий символ.

mmo2008-003-023

РЕЖИМ ВЫСОТОМЕРА

Для подтверждения выбора режима на-

жмите кнопку MODE (M) или подождите

5 секунд.

mmo2007-009-066_o

I) Интенсивность обогрева рукояток

Интенсивность обогрева отображается

на сегментном индикаторе.

ПРИМЕЧАНИЕ:

 Предусмотрено девять

настроек интенсивности. При отпуска-

нии дисплей вернется к отображению

температуры охлаждающей жидкости

(если применимо).
Более подробное описание приведено

в  параграфе

ВЫКЛЮЧАТЕЛЬ  ЭЛЕК­

ТРООБОГРЕВА РУКОЯТОК РУЛЯ

.

mmo2007-009-043_a

РУКОЯТКИ С ОБОГРЕВОМ

1. Рабочий диапазон

J)  Интенсивность  обогрева  рычага

дроссельной заслонки

Интенсивность обогрева отображается

на сегментном индикаторе.
При включении обогрева рычага дрос-

сельной заслонки дисплей заменяет по-

казания уровня топлива на индикацию

интенсивности электрообогрева рычага

дроссельной заслонки. Предусмотрено

девять настроек интенсивности. После

отпускания, дисплей вернется к преж-

ним показаниям.
Более подробное описание приведено

в  параграфе

ВЫКЛЮЧАТЕЛЬ  ЭЛЕК­

ТРООБОГРЕВА РУКОЯТОК РУЛЯ

.

mmo2007-009-044_a

РЫЧАГ ДРОССЕЛЬНОЙ ЗАСЛОНКИ С ОБО-

ГРЕВОМ

1. Рабочий диапазон

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

59

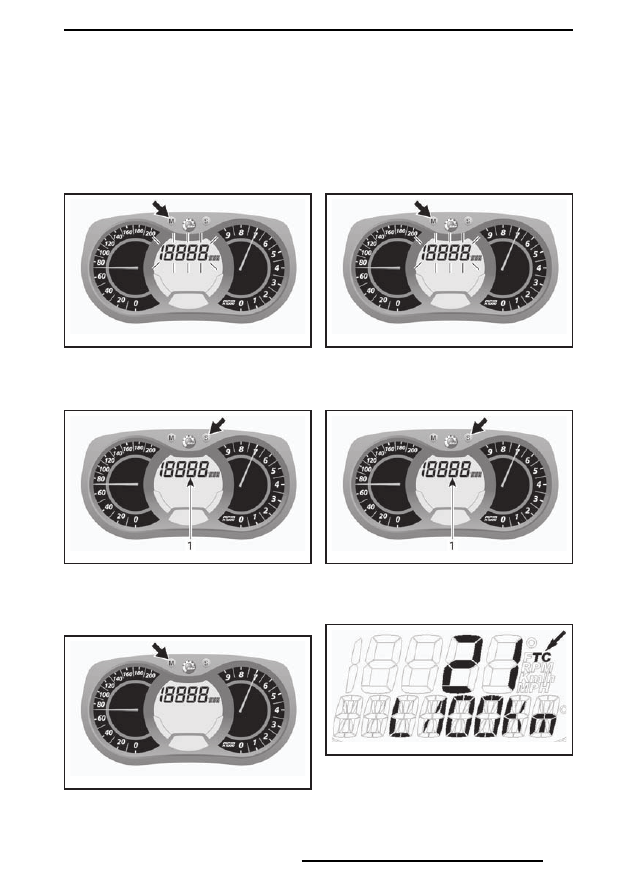

K) Средний расход топлива

Рассчитывает и показывает осреднен-

ный расход топлива за время поездки.
Для отображения среднего расхода топ-

лива выполните следующее.
Для выбора дисплея 1 нажимайте кноп-

ку MODE (M).

mmo2007-009-066_m

При  мигающем  дисплее  нажимайте

кнопку SET (S) для выбора режима сред-

него расхода топлива.

mmo2007-009-066_n

1. Режим среднего расхода топлива

Для подтверждения выбора режима на-

жмите кнопку MODE (M) или подождите

5 секунд.

mmo2007-009-066_o

L) Общий расход топлива

Измеряет средний расход топлива по-

сле последнего сброса показаний.
Для показа суммарного расхода топлива

выполните следующее.
Для выбора дисплея нажимайте кнопку

MODE (M).

mmo2007-009-066_m

При  мигающем  дисплее  нажимайте

кнопку SET (S) для выбора режима сум-

марного расхода топлива (TC).

mmo2007-009-066_n

1. Суммарный расход топлива (TC)

Когда режим включен, появится над-

пись TC.

mmo2008-003-021_a

ТИПОВОЙ ВАРИАНТ

Для подтверждения выбора режима на-

жмите кнопку MODE (M) или подождите

5 секунд.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

60

mmo2007-009-066_o

Для сброса показаний установите счет-

чик пробега за поездку в режим TRIP

B, как подробно описано в параграфе

СЧЕТЧИК ПРОБЕГА ЗА ПОЕЗДКУ «A»

ИЛИ «B»

.

mmo2007-009-066_p

1. Режим счетчика пробега за поездку (TRIP B)

Для сброса показаний нажмите и удер-

живайте кнопку SET (S).

mmo2007-009-066_w

M) Отображение сообщений

mmo2007-009-066_c

1. Дисплей сообщений

Обычные сообщения подробно описаны

в  параграфе

СИГНАЛЬНЫЕ  ЛАМПЫ

И ПРЕДУПРЕЖДАЮЩИЕ СООБЩЕНИЯ

.

Подробное описание неполадок и сооб-

щений системы DESS приведено в раз-

деле

СИСТЕМА ИНДИКАЦИИ

.

N)  Температура охлаждающей

жидкости

Сегментный индикатор, постоянно по-

казывает  температуру  охлаждающей

жидкости двигателя.

mmo2009-004-049_a

ТЕМПЕРАТУРА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

1. Диапазон

O)  Режим  консервации  двигателя

E-TEC

Когда запущена процедура консерва-

ции, отображается сообщение «OIL».

P) Максимальная скорость

Регистрирует максимальную скорость,

достигнутую снегоходом с момента по-

следнего сброса показаний.
Для выбора режима максимальной ско-

рости выполните следующее.
Нажимайте  кнопку  MODE  (M),  чтобы

выбрать дисплей.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

61

mmo2007-009-066_m

ПРИМЕЧАНИЕ:

 Дисплей будет мигать

приблизительно 5 секунд, а затем вер-

нется в предыдущий режим, если выбор

дисплея не выполнен.
Нажимайте кнопку SET (S), чтобы вы-

брать режим отображения максималь-

ной скорости (TOP_SPD).

mmo2007-009-066_n

1. Режим максимальной скорости (TOP_SPD)

Для  подтверждения  выбора  нажмите

кнопку MODE (M) или подождите 5 се-

кунд.

mmo2007-009-066_o

Для сброса показаний нажимайте кноп-

ку MODE (M), чтобы выбрать режим.

mmo2007-009-066_m

Нажмите и удерживайте в нажатом со-

стоянии кнопку SET (S) в течение 5 се-

кунд, чтобы сбросить.

mmo2007-009-066_w

Q) Средняя скорость

Определяет среднюю скорость снего-

хода с момента последнего сброса по-

казаний.
Для выбора режима средней скорости

снегохода выполните следующее.
Нажимайте  кнопку  MODE  (M),  чтобы

выбрать дисплей.

mmo2007-009-066_m

ПРИМЕЧАНИЕ:

 Дисплей будет мигать

приблизительно 5 секунд, а затем вер-

нется в предыдущий режим, если выбор

дисплея не выполнен.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

62

Нажмите кнопку SET (S), чтобы выбрать

режим отображения средней скорости

(AVR_SPD).

mmo2007-009-066_n

1. Режим средней скорости (AVR_SPD)

Для  подтверждения  выбора  нажмите

кнопку MODE (M) или подождите 5 се-

кунд.

mmo2007-009-066_o

Для сброса показаний нажимайте кноп-

ку MODE (M), чтобы выбрать режим.

mmo2007-009-066_m

Нажмите и удерживайте в нажатом со-

стоянии кнопку SET (S) в течение 5 се-

кунд, чтобы сбросить.

mmo2007-009-066_w

Настройка панели приборов

Настройка часов
ПРИМЕЧАНИЕ:

 Показания часов ото-

бражаются только в 24-часовом форма-

те.
Нажмите кнопку SET (S) для выбора ре-

жима часов.

mmo2007-009-066_p

1. Режим часов

Нажмите и удерживайте кнопку SET (S)

для активизации режима настройки.

mmo2007-009-066_k

Для изменения значения в поле «часы»,

во  время  мигания  соответствующего

значения, нажимайте кнопку SET (S).

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

63

Для перехода в режим изменения зна-

чения  в  поле  «минуты»,  при  мигании

значения в поле «часы», нажмите кнопку

MODE (M). Для изменения значения в

поле «минуты» нажимайте кнопку SET (S).
Нажмите кнопку MODE (M) для сохра-

нения настройки часов и выхода из дан-

ного режима.

Выбор единиц измерения

(км/ч или миль/ч)

Можно установить метрические едини-

цы измерения или единицы измерения,

принятые  в  Великобритании  и  США.

Обратитесь к авторизованному дилеру

Lynx.

Выбор языка отображения информации

Предусмотрена возможность измене-

ния  языка  сообщений  панели  прибо-

ров. Для изменения языковых настроек

и настройки панели приборов в соот-

ветствии с вашими предпочтениями об-

ращайтесь к авторизованному дилеру

Lynx.

13)  Спинка сиденья

(если есть)

На пассажирском сиденье установлена

не регулируемая спинка.

14)  Сиденье пассажира

(1+1) (если есть)

 ПРЕДОСТЕРЕЖЕНИЕ

Во время движения снегохода пасса-

жир должен сидеть на своем месте,

надежно опираясь ногами на под-

ножки и держась руками за поручни

или лямки. Соблюдайте это простое

правило и риск падения пассажира

будет сведен к минимуму.

Снятие пассажирского сиденья

Для снятия пассажирского сиденья вы-

полните следующее:
1.  Потянув, отсоедините электрический

разъем цепи питания дополнительно-

го оборудования

ПРИМЕЧАНИЕ:

 Разъем находится на

левой стороне багажного отделения.

fmo2014-003-010_a

1. Разъем цепи питания аксессуаров

2.  Установите на разъем резиновую за-

глушку.

3.  Нажмите на рычажок замка и подни-

мите заднюю часть сиденья.

mmo2009-004-017_a

Шаг 1: Нажмите на рычажок

Шаг 2: Поднимите заднюю часть сиденья

4.  Сдвиньте сиденье назад и снимите его.

Установка пассажирского сиденья

Для установки пассажирского сиденья

выполните следующее:
1.  Повернув сиденье к передней части,

установите его на крышку багажного

отделения.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

64

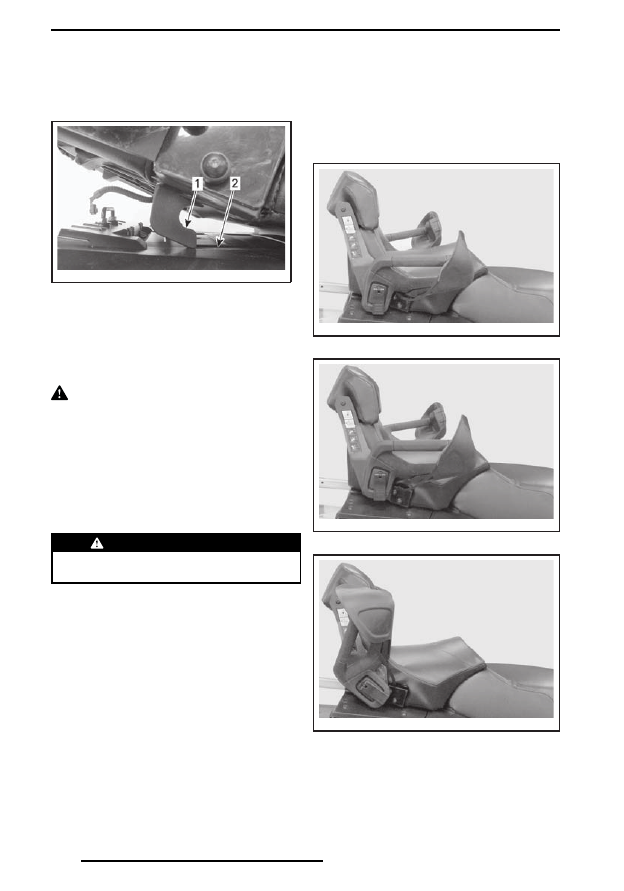

2.  Слегка наклоните пассажирское си-

денье вперед, вставьте крюки в пазы

крышки багажного отделения.

mmo2009-004-018_a

1. Крюк

2. Паз

3.  Сдвиньте сиденье вперед по направ-

лению  к  водительскому  сиденью  и

нажмите на заднюю часть, чтобы за-

щелкнуть крепление.

 ОСТОРОЖНО Закрывая крышку с

установленным пассажирским сиде-

ньем, закрепляйте ремень безопас-

ности.
ПРИМЕЧАНИЕ:

 При правильной уста-

новке  сиденья  вы  должны  услышать

характерный щелчок. Попробуйте сдви-

нуть сиденье, чтобы проверить, надеж-

но ли оно закреплено.

 ПРЕДОСТЕРЕЖЕНИЕ

Перед каждой поездкой проверяйте

надежность крепления сиденья.

4. Присоедините разъем аксессуаров.

15)  Рукоятки пассажира

(если есть)

Модели Commander Grand Tourer

Поручни  могут  быть  зафиксированы

в трех положениях:

mmo2009-004-019

НИЖНЕЕ

mmo2009-004-020

ВЕРХНЕЕ

mmo2009-004-021

ПОРУЧНИ ПОДНЯТЫ

Для  установки  поручней  в  желаемое

положение:
1.  Поднимите рычажок и поверните его

на  несколько  оборотов,  пока  пору-

чень не получит возможность свобод-

но перемещаться.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

65

mmo2009-004-022_a

Шаг 1: Поднимите

Шаг 2: Поворачивайте

2.  В соответствии с наклейкой на правой

части спинки установите поручни в

желаемое положение.

ПРИМЕЧАНИЕ:

 Соответствующая на-

клейка также приведена в разделе

ПРЕ­

ДУПРЕЖДАЮЩИЕ НАКЛЕЙКИ

.

3.  Вращайте рычажок, чтобы зафиксиро-

вать положение поручня.

4.  Опустите рычажок.

Commander 600 E-TEC Limited и 69 Rang-

er Army LTD

Поручни располагаются с обеих сторон

пассажирского сиденья.

fmo2012-003-020_a

ТИПОВОЙ ВАРИАНТ

1. Поручень пассажирского сиденья

16)  Захват на руле

(если есть)

Специальный захват на руле предназна-

чен для того, чтобы водитель держался

за него во время движения по склону.

fmo2009-004-093_a

ТИПОВОЙ ВАРИАНТ

1. Захват на руле

 ПРЕДОСТЕРЕЖЕНИЕ

Не пользуйтесь этим захватом для

буксировки или подъема снегохода.

Допускается его кратковременное

использование только в качестве ру-

коятки при выполнении специаль-

ных приемов управления при очень

низких скоростях движения.

17) Багажное отделение

Багажное отделение расположено за

водительским сиденьем.

 ПРЕДОСТЕРЕЖЕНИЕ

Багажное отделение должно быть

надежно закрыто. Не оставляйте в

багажном  отделении  острые  или

хрупкие предметы.

Чтобы открыть крышку, необходимо по-

тянуть и удерживать резиновый фикса-

тор, затем поднять правую часть крыш-

ки  или  пассажирского  сиденья,  если

установлено.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

66

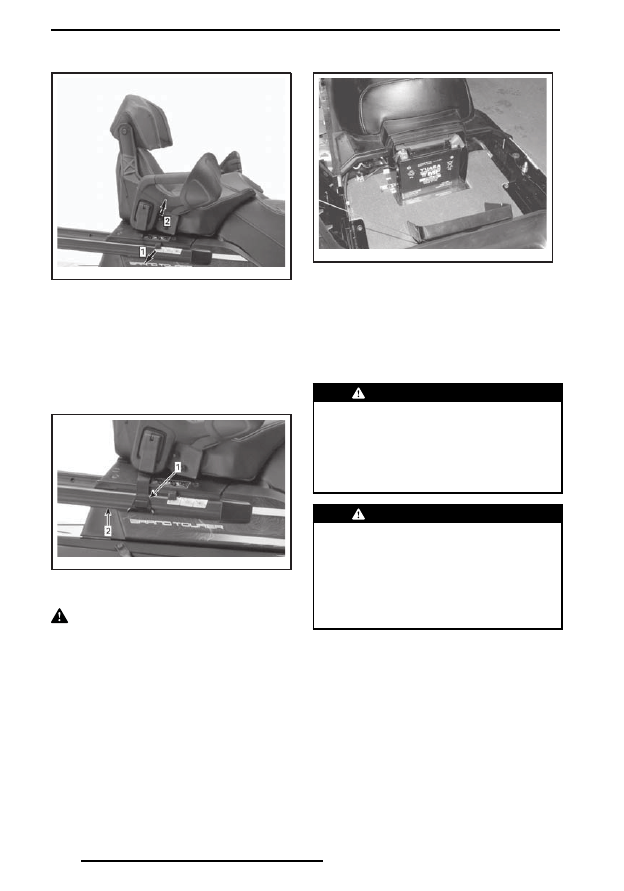

fmo2009-004-024_a

Шаг 1: Потяните резиновый фиксатор

Шаг 2: Поднимите правую часть крышки

Для закрывания крышки просто нажмите

на нее вниз, пока она не защелкнется.
Кроме  этого,  когда  устанавливается

пассажирское  сиденье,  закрепляйте

ремень безопасности на бампере, как

показано ниже.

fmo2010-002-012_a

1. Ремень безопасности

2. Задний бампер

 ОСТОРОЖНО Закрывая крышку

с установленным пассажирским сиде-

ньем, закрепляйте ремень безопас-

ности.

Аккумуляторная батарея

Батарея расположена в отсеке под пас-

сажирским сиденьем. Чтобы получить

доступ к аккумуляторной батарее, сни-

мите крышку, нажав на ее выступы, рас-

положенные с обеих сторон.

fmo2012-003-004

18)  Задняя багажная

площадка

Задняя багажная площадка может ис-

пользоваться для размещения личных

предметов (багажа), канистры с топли-

вом или багажного кофра.

 ПРЕДОСТЕРЕЖЕНИЕ

Предметы  на  заднем  багажнике

должны быть надежно закреплены.

Не перевозите хрупкие предметы.

Тяжелый груз на заднем багажни-

ке может ухудшить управляемость

снегохода.

 ПРЕДОСТЕРЕЖЕНИЕ

Отрегулируйте подвеску в соответ-

ствии  с  нагрузкой.  Грузоподъем-

ность  задней  багажной  площадки

ограничена:  МАКСИМУМ  —  30  кг.

При перевозке груза передвигайтесь

осторожно. Неровности преодоле-

вайте на малой скорости.

19)  Выключатель обогрева

поручней пассажира

и сиденья (если есть)

Модели Commander Grand Tourer

Выключатель находится на левом поруч-

не пассажира.
Отрегулируйте интенсивность обогре-

ва, как показано на рисунке.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     2      3      4      5     ..
