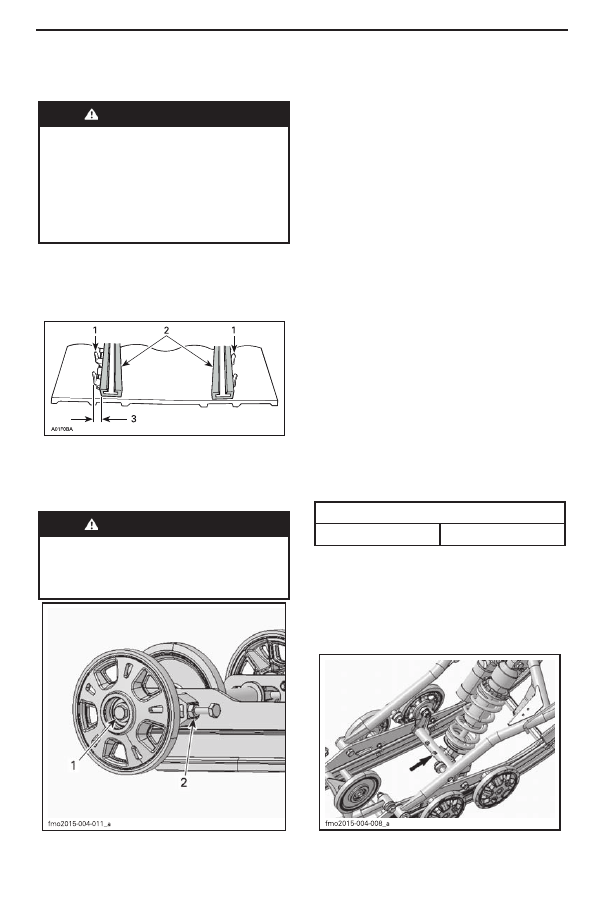

115

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

4.2 Снимите колпачок шнура безопасности с

выключателя двигателя.

 ПРЕДОСТЕРЕЖЕНИЕ



Снимите  колпачок  шнура  безопас-

ности  с  выключателя  двигателя

перед  выполнением  любых  регу-

лировок  или  операций  техниче-

ского  обслуживания,  кроме  особо

обозначенных  случаев.  Снегоход

должен находиться на безопасной

площадке в стороне от трассы.

4.3 Ослабьте винты крепления заднего катка.
4.4  Подтяните  регулировочный  винт  с  той

стороны,  где  расстояние  между  накладкой

полоза и направляющей наибольшее.

1. Направляющие

2. Накладки полозьев

3. Подтянуть винт с этой стороны

5. Затяните винты крепления.

 ПРЕДОСТЕРЕЖЕНИЕ



Надлежащим  образом  затягивайте

винты  крепления  катков,  для  того

чтобы избежать схода катка и бло-

кировки гусеницы.

ТИПОВОЙ ВАРИАНТ

1 Болт крепления - Затяните моментом

(48±6) Н•м

2. Стопорная гайка

6. Запустите двигатель и медленно проверните гу-

сеницу, чтобы повторно проверить ее юстировку.
7. Снимите снегоход с опоры.
8. Установите колпачки задних катков, если при-

менимо.

Подвеска

Состояние задней подвески

Осмотрите  все  компоненты  подвески,  включая

накладки полозьев, пружины, катки и т.д.

ПРИМЕЧАНИЕ:

В условиях нормальной экс-

плуатации снег будет выполнять роль смазки и

одновременно  охладителя  для  накладок  поло-

зьев. Продолжительное движение по льду или

снегу,  посыпанному  песком,  приведет  к  чрез-

мерному нагреву накладок и их преждевремен-

ному износу.

Состояние ленточного ограничителя

Осмотрите  ленточный  ограничитель  на  отсут-

ствие следов износа и повреждений. Проверьте

надежность  затяжки  болта  и  гайки.  В  случае,

если  ленточный  ограничитель  провисает,  про-

верьте отсутствие деформации посадочных от-

верстий. При необходимости замените. Затяни-

те гайку указанным моментом затяжки.

МОМЕНТ ЗАТЯЖКИ

Гайка

11 Н•м

Смазка задней подвески

Добавьте SUSPENSION GREASE (P/N 619 590

193) в пресс-масленки задней подвески. Обра-

титесь  к

ГРАФИКУ  ПРОВЕДЕНИЯ  ТЕХ

-

НИЧЕСКОГО  ОБСЛУЖИВАНИЯ

  для  ин-

формации о периодичности обслуживания.

ТИПОВОЙ ВАРИАНТ - ПРЕСС-МАСЛЕНКИ

ПОДВЕСКИ PPS2 (ВИД СПЕРЕДИ)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

116

ТИПОВОЙ ВАРИАНТ - ПРЕСС-МАСЛЕНКИ

ПОДВЕСКИ PPS2 (ВИД СЗАДИ)

Состояние рулевого управления и

передней подвески

Проверьте  надежность  креплений  элементов

рулевого  управления  и  передней  подвески

(рулевые  сошки,  рулевые  тяги  и  соединения,

поперечные  рулевые  тяги,  шаровые  шарниры,

болты крепления и стойки лыж и т.д.). При не-

обходимости  обратитесь  к  авторизованному

дилеру Lynx.

Лыжи

Состояние и износ лыж и полозьев

Проверьте  состояние  лыж  и  твердосплавных

полозьев. В случае износа обратитесь к автори-

зованному дилеру Lynx.



ПРЕДОСТЕРЕЖЕНИЕ



Чрезмерный  износ  лыж  и/или  по-

лозьев  негативно  повлияет  на

управляемость снегохода.

Предохранители

Осмотр предохранителей

Для  защиты  электрооборудования  снегохода

используются предохранители.
Проверьте  состояние  предохранителей  и  при

необходимости замените.
Потяните предохранитель, чтобы вытащить его

из блока. Проверьте не расплавлена ли плавкая

вставка предохранителя.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

1. Предохранитель

2. Плавкая вставка, которую нужно прове

-

рить

  ОСТОРОЖНО  Не  используйте

предохранители  более  высокого

номинала - это может привести к се-

рьезным повреждениям электрообо-

рудования,  а  также  стать  причиной

пожара.

 ПРЕДОСТЕРЕЖЕНИЕ



В  случае,  если  предохранитель  пе-

регорел, перед повторным запуском

двигателя  причина  неисправности

должна быть обнаружена и устране-

на. С этой целью обратитесь к авто-

ризованному дилеру Lynx.

Расположение предохранителей

Модели Е-ТЕС с ручным запуском

ТИПОВОЙ ВАРИАНТ – ПРАВАЯ СТОРОНА

МОТОРНОГО ОТСЕКА

1. Главный предохранитель 5А

-------------------------------------------------------------------------------------------------------------------------------------------------------------

117

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Модели Е-ТЕС с электрическим

стартером

ТИПОВОЙ ВАРИАНТ – ПРАВАЯ СТОРОНА

МОТОРНОГО ОТСЕКА

1. Предохранитель системы зарядки 30А

2. Предохранитель запуска двигателя/кнопки

включения заднего хода 5А

Модели 600 АСЕ и 900 АСЕ

ТИПОВОЙ ВАРИАНТ - ПРАВАЯ СТОРОНА

МОТОРНОГО ОТСЕКА

1. Блок предохранителей

Для определения номиналов предохранителей

обратитесь к наклейке на крышке блока предо-

хранителей или

ТЕХНИЧЕСКИМ ХАРАК

-

ТЕРИСТИКАМ

, размещенным в настоящем

Руководстве.
Предохранитель датчика уровня топлива рас-

полагается за глушителем системы впуска.

ЗА ГЛУШИТЕЛЕМ СИСТЕМЫ ВПУСКА

1. Предохранитель 0,25 А

Осветительные приборы

Проверьте функционирование освещения после

замены лампы.

Замена ламп фар головного освещения

ВНИМАНИЕ

 Ни в коем случае не при-

касайтесь  к  стеклянной  части  гало-

генной  лампы  голыми  пальцами,

это  сокращает  срок  ее  службы.  В

противном случае протрите стеклян-

ную  часть  лампы  изопропиловым

спиртом не оставляющим следов на

лампе.

1. Откройте багажный отсек, потянув выступ.

1. Выступ

2. Багажный отсек

2. Снимите соответствующий резиновый кожух.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

118

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

1. Резиновые кожухи

ПРИМЕЧАНИЕ:

Убедитесь что оба резино-

вых кожуха правильно установлены, во избежа-

ние попадания влаги внутрь фары. Влага может

стать причиной конденсации водяного пара вну-

три фары.
3. Отсоедините электрический разъем.

ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ

ПРИМЕЧАНИЕ:

Убедитесь  в  правильности

подсоединения электрического разъема.
4.  Нажмите  и  одновременно  с  этим  потяните

фиксатор  с  обеих  сторон,  чтобы  освободить

лампу.

Шаг 1: Нажмите с обеих сторон

Шаг 2: Нажмите для высвобождения

Шаг 3: Высвободите обе стороны

1. Фиксатор

5. Вытащите и замените лампу. Правильно уста-

новите детали в обратном порядке.

Регулировка направления светового

пучка фар головного освещения

Откройте передний багажный отсек.
Вращением ручки настройте направление све-

тового пучка фар.
Вращайте ручку по часовой стрелке, чтобы под-

нять световой пучок.
Вращайте ручку против часовой стрелки, чтобы

опустить световой пучок.

ТИПОВОЙ ВАРИАНТ

1. Ручка

Задний фонарь

Задний  фонарь  со  светодиодными  лампами:

светодиоды не могут быть заменены. В случае

выхода  из  строя,  фонарь  заменяется  единым

блоком.  Закрепите  новый  задний  фонарь  вин-

тами.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

119

УХОД ЗА СНЕГОХОДОМ

Уход за снегоходом после

поездки

Удалите скопления снега и льда с компонентов

задней подвески, гусеницы, компонентов перед-

ней подвески, рулевого управления и лыж.

 ПРЕДОСТЕРЕЖЕНИЕ



Убедитесь,  что  колпачок  шнура

безопасности снят с выключателя

двигателя  перед  тем,  как  встать

перед  снегоходом,  гусеницей  или

компонентами задней подвески.

В  случае,  если  вы  оставляете  снегоход  на

улице  на  ночь,  а  также  в  течение  длительных

перерывов в эксплуатации, всегда накрывайте

снегоход чехлом. Это поможет защитить его от

мороза, снега и сохранить его внешний вид.

Чистка и защитная обработка

снегохода

Промойте снегоход водным раствором мягкого

моющего  средства.  Используйте  фланелевую

ткань или соответствующий эквивалент.

ВНИМАНИЕ

  Для  того,  чтобы  избе-

жать появления царапин на поверх-

ности  ветрового  стекла  и  капота

следует  пользоваться  фланелевой

тканью  или  соответствующим  экви-

валентом.

Для удаления смазки, масла и сажи используй-

те  чистящее  средство  повышенной  силы  BRP

HEAVY DUTY CLEANER (P/N 293 110 001).

ВНИМАНИЕ

  Не  используйте  данное

чистящее  средство  для  чистки  на-

клеек или виниловых деталей.

Для  удаления  налипшей  грязи  с  пластиковых

и виниловых элементов используйте чистящее

средство XPS ALL PURPOSE CLEANER (P/N 219

701 709).
Для удаления царапин с ветрового стекла или

капота  используйте  полировальный  состав

SCRATCH REMOVER KIT (P/N 861 774 800).

ВНИМАНИЕ

 Чистка пластиковых ча-

стей сильными моющими средства-

ми,  обезжиривающими  веществами,

растворителями,  ацетоном  и  др.  ка-

тегорически запрещена.

Для  лучшей  защиты  окрашенных  элементов

снегохода  нанесите  на  них  восковую  полиро-

вальную пасту

ПРИМЕЧАНИЕ:

  Пасту  следует  наносить

только на глянцевое покрытие.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

120

ХРАНЕНИЕ

В случае, если не предполагается эксплуатация снегохода в течение 3-х и более месяцев, а также в

летний период, следует подготовить его к хранению.

ХРАНЕНИЕ

СНЕГОХОД

Очистите снегоход

ДВИГАТЕЛЬ

2-тактные модели: Смажьте двигатель. Обратитесь к данному Руководству.
Заткните глушитель ветошью
Добавьте стабилизатор в топливо, следуя рекомендациям производителя
После добавления стабилизатора топлива запустите двигатель и дайте

ему поработать

СИЛОВАЯ  ПЕРЕДАЧА

И  ТОРМОЗНАЯ  СИ-

СТЕМА

Смажьте шарнир рычага тормоза
Поднимите  заднюю  часть,  оторвав  гусеницу  от  поверхности.  Не  осла-

бляйте натяжения гусеницы

ПОДВЕСКА

Осмотрите и смажьте заднюю подвеску
Смажьте переднюю и заднюю подвески

ЭЛЕКТРООБОРУДО-

ВАНИЕ

Ежемесячно заряжайте АКБ для поддержания ее полного заряда в тече-

ние периода хранения

Хранение (Модели Е-ТЕС)

Система охлаждения двигателя

Двигатели E-TEC:

Для предотвращения ухудшения качества антифриза, его следует заменять каждые 5 лет или 6000 км.
Замена антифриза и проверка его плотности должны проводиться авторизованным дилером Lynx.

  ОСТОРОЖНО  Неправильно  подобранная  охлаждающая  жидкость  может

замерзнуть в системе охлаждения в случае, если снегоход хранится в месте,

где температура опускается ниже 0

о

С. Это приведет к серьезному поврежде-

нию двигателя. Пренебрежение требованием замены охлаждающей жидкости

перед хранением может привести к ухудшению ее качества и недостаточному

охлаждению после запуска двигателя.

 ОСТОРОЖНО В течение периода хранения не запускайте двигатель.

Режим консервации двигателя (Е-ТЕС)

Как и любой другой двигатель, двигатель Е-ТЕС должен быть надлежащим образом смазан перед

хранением для защиты его внутренних компонентов. Система Е-ТЕС располагает активируемой во-

дителем встроенной функцией смазки двигателя перед консервацией.
Для активации функции выполните следующее:
1. Поместите снегоход в хорошо вентилируемом месте.
2. Запустите двигатель и дайте ему поработать на оборотах холостого хода пока он не нагреется до

рабочей температуры (следите за показаниями указателя температуры охлаждающей жидкости или

убедитесь, что задний теплообменник стал теплым).

-------------------------------------------------------------------------------------------------------------------------------------------------------------

121

ХРАНЕНИЕ

3. Нажмите кнопку SET (S) для отображения показаний одометра.

mmr2009-004-002

ПРИМЕЧАНИЕ:

 Функция смазки может быть запущена только из этого режима.

4. Быстро нажимайте на переключатель света фар, после чего

одновременно

 нажмите и удержи-

вайте

кнопку SET

, пока на экране не отобразится сообщение PUSH «S» (НАЖМИТЕ КНОПКУ S).

ПРИМЕЧАНИЕ:

Для выполнения данной процедуры крайне важно нажимать на переключатель

света фар  перед тем, как нажать и удерживать кнопку SET.

mmr2009-004-004

mmr2009-004-003

5. После появления этого сообщения отпустите все нажатые кнопки.
6. После чего нажмите и удерживайте нажатой в течение 2-3 секунд кнопку SET (S).

ПРИМЕЧАНИЕ:

 На дисплее отобразится сообщение OIL (СМАЗКА ДВИГАТЕЛЯ), обозначающее,

что встроенная функция смазки двигателя активирована для последующей консервации.
7. После появления этого сообщения отпустите кнопку и дождитесь окончания процедуры смазки.

Во время выполнения процедуры смазки двигателя не прикасайтесь к кнопкам и органам управления

снегохода.
Процедура смазки двигателя занимает примерно 1 минуту. Во время данной процедуры частота вра-

щения коленчатого вала двигателя слегка увеличится примерно до 1600 об/мин и масляный насос

заполнит маслом двигатель.
После окончания процедуры смазки блок управления двигателем выключит двигатель.
Снимите колпачок шнура безопасности с выключателя двигателя.

ВНИМАНИЕ

 В течение периода хранения не запускайте двигатель.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

122

ПРЕДСЕЗОННАЯ ПОДГОТОВКА

ПРЕДСЕЗОННАЯ ПОДГОТОВКА

(МОДЕЛИ, ОСНАЩЕННЫЕ 2-ТАКТНЫМИ ДВИГАТЕЛЯМИ)

ДВИГАТЕЛЬ

Осмотреть резиновые опоры двигателя
Осмотреть систему выпуска отработавших газов и проверить ее герметич-

ность
Затянуть винты или гайки выпускного коллектора необходимым моментом
Осмотреть крышку, шланги и хомуты системы охлаждения. Проверить гер-

метичность.
Проверить плотность охлаждающей жидкости.
Осмотреть уплотнение коленчатого вала со стороны PTO

СИСТЕМА  ПОДАЧИ

ТОПЛИВА

Осмотреть шланги и соединения системы подачи топлива
Осмотреть трос привода дроссельной заслонки

СИЛОВАЯ  ПЕРЕДА-

ЧА  И  ТОРМОЗНАЯ

СИСТЕМА

Осмотреть ремень вариатора (регулировку ремня вариатора производить

каждый раз при его замене)
Очистить и осмотреть ведущий шкив
Очистить и осмотреть ведомый шкив
Осмотреть, отрегулировать и отъюстировать гусеницу
Отрегулировать приводную цепь (кроме моделей, оснащенных шестерен-

чатой коробкой передач)
Заменить трансмиссионное масло цепной коробки / масло КПП
Проверить уровень тормозной жидкости
Осмотреть шланг тормозной системы, тормозные колодки и диск

РУЛЕВОЕ УПРАВЛЕ-

НИЕ

Осмотреть рулевое управление
Осмотреть лыжи и коньки

ПОДВЕСКА

Осмотреть переднюю подвеску
Осмотреть заднюю подвеску (включая ленточные ограничители и накладки

полозьев)

ЭЛЕКТРООБОРУДО-

ВАНИЕ

Осмотреть свечи зажигания (кроме моделей Е-ТЕС)
Зарядить АКБ (если установлена)
Отрегулировать направление светового пучка фар головного освещения

-------------------------------------------------------------------------------------------------------------------------------------------------------------

123

ПРЕДСЕЗОННАЯ ПОДГОТОВКА

ПРЕДСЕЗОННАЯ ПОДГОТОВКА

(МОДЕЛИ, ОСНАЩЕННЫЕ 4-ТАКТНЫМИ ДВИГАТЕЛЯМИ)

ДВИГАТЕЛЬ

Проверить состояние уплотнений и прокладок двигателя
Осмотреть систему выпуска отработавших газов и проверить ее герметич-

ность
Заменить моторное масло и масляный фильтр
Проверить плотность охлаждающей жидкости.

СИСТЕМА  ПОДАЧИ

ТОПЛИВА

Осмотреть шланги и соединения системы подачи топлива
Очистить и осмотреть корпус дроссельной заслонки

СИЛОВАЯ  ПЕРЕДА-

ЧА  И  ТОРМОЗНАЯ

СИСТЕМА

Осмотреть ремень вариатора (регулировку ремня вариатора производить

каждый раз при его замене)
Очистить и осмотреть ведущий шкив
Очистить и осмотреть ведомый шкив
Осмотреть, отрегулировать и отъюстировать гусеницу
Отрегулировать приводную цепь (кроме моделей, оснащенных шестерен-

чатой коробкой передач)
Заменить трансмиссионное масло цепной коробки / масло КПП
Проверить уровень тормозной жидкости
Осмотреть шланг тормозной системы, тормозные колодки и диск

РУЛЕВОЕ УПРАВЛЕ-

НИЕ

Осмотреть рулевое управление
Осмотреть лыжи и коньки

ПОДВЕСКА

Осмотреть переднюю подвеску
Осмотреть заднюю подвеску и ленточный ограничитель

ЭЛЕКТРООБОРУДО-

ВАНИЕ

Зарядить АКБ (если установлена)
Отрегулировать направление светового пучка фар головного освещения

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ТЕХНИЧЕСКАЯ

ИНФОРМАЦИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

126

ИДЕНТИФИКАЦИОННЫЕ НОМЕРА СНЕГОХОДА

fmo2011 -003-001

YH2L SCBA X B R 000001

A =2010
B = 2011
C =2012

Номер модели

Модельный год:

Серийный

номер

и т. д.

Наклейка с описанием

снегохода

Наклейка с описанием снегохода расположена

на правой стороне туннеля.

ТИПОВОЙ ВАРИАНТ

1. Наклейка с описанием снегохода

НАКЛЕЙКА С ОПИСАНИЕМ СНЕГОХОДА

1. Наименование производителя

2. Дата производства

3. Идентификационный номер транспортно

-

го средства (VIN)

Идентификационные номера

(серийные номера)

Для облегчения идентификации на раму и дви-

гатель  снегохода  нанесены  серийные  номера.

Эти номера вам понадобятся при наступлении

гарантийного  случая  или  в  случае  хищения

снегохода.  Эти  номера  также  понадобятся  ав-

торизованному  дилеру  Lynx  для  надлежащего

оформления гарантийной заявки. Компания BRP

откажется от своих гарантийных обязательств в

случае, если идентификационный  номер транс-

портного средства (VIN) удален, поврежден или

изменен  каким-либо  образом.  Компания  BRP

настоятельно  рекомендует  вам  записать  все

идентификационные номера и предоставить их

вашей страховой компании.

Идентификационный номер

транспортного средства (VIN)

Данный  идентификационный  номер  размещен

на наклейке с описанием снегохода. Обратитесь

к предыдущей главе. Также он нанесен на тун-

нель рядом с наклейкой с описанием снегохода.
Номер  модели  и  модельный  год  включены  в

идентификационный номер транспортного сред-

ства. Обратитесь к иллюстрации.

Идентификационный номер двигателя

Обратитесь  к  иллюстрациям  для  того,  чтобы

найти идентификационный номер на своей мо-

дели двигателя.

ДВИГАТЕЛЬ 600 HO E-TEC®  — ПРАВАЯ

ЧАСТЬ МОТОРНОГО ОТСЕКА

1. Расположение серийного номера двигателя

ДВИГАТЕЛЬ 600 ACE

1. Расположение идентификационного номера

двигателя

-------------------------------------------------------------------------------------------------------------------------------------------------------------

127

ИДЕНТИФИКАЦИОННЫЕ НОМЕРА СНЕГОХОДА

ДВИГАТЕЛЬ 900 ACE

1. Расположение идентификационного номера

двигателя

.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

128

ЗНАЧЕНИЯ ШУМОВОГО ИЗЛУЧЕНИЯ И ПОКАЗАТЕЛЕЙ ВИБРАЦИИ

МОДЕЛЬ

600 НО Е-ТЕС

600 АСЕ

900 АСЕ

ШУМОВОЕ ИЗЛУЧЕНИЕ И ВИБРАЦИЯ

1



Шум

Уровень  звуковой

мощности (L

WA

)

96,7 дБ при 4050 об/

мин (Погрешность

(K

WA

) 3 дБ)

90,4 дБ при 3625 об/

мин (Погрешность

(K

WA

) 3 дБ)

92,7 дБ при 3625 об/

мин (Погрешность

(K

WA

) 3 дБ)

Звуковое  давле-

ние (L

pA

)

86 дБ при 4050 об/

мин (Погрешность

(K

pA

) 3 дБ)

80 дБ при 3625 об/

мин (Погрешность

(K

pA

) 3 дБ)

80 дБ при 3625 об/

мин (Погрешность

(K

pA

) 3 дБ)

Вибрация

Система  кисть–

рука

< 2,5 м/с

2

 при 4050

об/мин

< 2,5 м/с

2

 при 3625

об/мин

< 2,5 м/с

2

 при 3625

об/мин

Корпус  целиком

по сиденью

< 0,5 м/с

2

 при 4050

об/мин

< 0,5 м/с

2

 при 3625

об/мин

< 0,5 м/с

2

 при 3625

об/мин

1: Шумовое излучение и вибрация измеряются согласно Стандарта EN 15997:2011 на поверхности с по-

крытием, на нейтральной передаче.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

129

РАДИОЧАСТОТНАЯ ЦИФРОВАЯ КОДИРОВАННАЯ

ПРОТИВОУГОННАЯ СИСТЕМА

(

РЧ

-

КЛЮЧ D.E.S.S.

)



Данное  устройство  соответствует  Разделу  15

Тома 47 Свода федеральных нормативных ак-

тов США и лицензионным исключениям из Тех-

нических требований к радиоаппаратуре Мини-

стерства промышленности Канады.
Эксплуатация устройства предусматривает на-

личие  следующих  условий:  (1)  данное  устрой-

ство  не  может  являться  источником  помех,  но

(2)  может  быть  подвержено  любым  помехам,

в том числе тем, что могут привести к нежела-

тельной работе устройства.
Внесение  изменений  и  модификация  устрой-

ства,  в  случае,  если  это  явно  не  одобрено

стороной,  ответственной  за  обеспечение  со-

ответствия  нормативным  требованиям,  может

привести к потере права дальнейшей эксплуа-

тации устройства.
Регистрационный  номер  Министерства  про-

мышленности Канады: 12006AM01456
Идентификационный  номер  Федеральной  ко-

миссии по связи США: 2ACERM01456
Мы, как сторона ответственная за обеспечение

соответствия  устройства  нормативным  требо-

ваниям,  заявляем,  что  обеспечение  соответ-

ствия  положениям  директивы  Совета  Европы

2014/53/EU  является  нашей  исключительной

обязанностью.  Директива  предусматривает

обеспечение соответствия как основным, так и

любым  релевантным требованиям. Изделие со-

ответсвует  требованиям  следующих  директив,

гармонизированных стандартов и нормативов:
Директива по радиоборудованию (RED) 2014/53/

EU,
Гармонизированные  стандарты  EN  300  330-2,

EN 60950-1

-------------------------------------------------------------------------------------------------------------------------------------------------------------

130

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛЬ

600 ACE

ДВИГАТЕЛЬ

Тип

Rotax 602, жидкостное охлаждение, 4-тактный,

два распределительных вала верхнего располо-

жения, сухой картер

Количество цилиндров

Рабочий объем двигателя, см

3

600

Диаметр цилиндра, мм

74

Ход поршня, мм

69,7

Частота вращения коленчатого вала двигателя,

при  которой  достигается  максимальная  мощ-

ность, об/мин

7250

Система выпуска отработавших газов

Две выхлопных трубы с глушителем

Моторное масло

XPS 4-STROKE SYNTHETIC OIL (F) (P/N 619 590

114) или синтетическое масло SAE 0W40 API SM

Емкость масляного бака, л

Замена масла, 2,1

Охлаждающая жидкость

Водный раствор этиленгликоля (50% антифри-

за, 50% дистиллированной воды). Используйте

LONG  LIFE ANTIFREEZE(F)  (P/N  619  590  204)

или рекомендованный эквивалент, разработан-

ный специально для алюминиевых двигателей.

СИСТЕМА ПОДАЧИ ТОПЛИВА

Система впрыска топлива

Электронный  распределенный  впрыск  (EFI),

корпус дроссельной заслонки 46 мм

Рекомендуемое топливо

Стандартный неэтилированный бензин с МАК-

СИМАЛЬНЫМ содержанием этанола 10%.

Минимальное  ок-

тановое число

RON

95  (Бензин,  содержащий  МАКСИМАЛЬНО  до

10% этанола)

Объем топливного бака, л

34

ЭЛЕКТРООБОРУДОВАНИЕ

Мощность

650 Вт при 6000 об/мин

Лампы дальнего/ближнего света Свеча  зажи-

гания

2 x 60/55 Вт (H-4)

Лампа заднего фонаря

2 x P 21/5 Вт

Свеча зажигания

Тип

NGK MR8BI-8

Межэлектродный зазор, мм

0,8

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     6      7      8      9     ..
