Снегоход LYNX TOURING Adventure™ LX 600 ACE. Руководство (2017 год) - часть 9





131

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛЬ

600 ACE

ЭЛЕКТРООБОРУДОВАНИЕ (продолжение)

Предохранители  и

реле

FА: Главный

40 A

F1:  Топливная  система/

двигатель

10 A

F2:  Дополнительное  обо-

рудование

20 A

F3: Вентилятор

15 А

F4: Система апуска

15 A

F5  Осветительные  при-

боры

20 A

F6:  Панель  приборов  /

ЕСМ / датчик CAPS

10 A

R1: Предохранители F 1, F 6

R2: Предохранитель F 5

R3: Предохранитель F 2

СИЛОВАЯ ПЕРЕДАЧА



Тип ведущего шкива

eDrive II LC

Тип ведомого шкива

QRS (с коротким валом)

Включение

2200

Трансмиссионное

масло

Тип

P/N 619 590 098

Заправочный объем

500 мл

Ремень  вариатора

(номер запчасти)

Adventure LX
49 Ranger

417 300 127

(1)

Количество  зубьев

малой звездочки

Adventure LX
49 Ranger

21

Количество  зубьев

большой звездочки

Adventure LX
49 Ranger

51

Количество  зубьев

ведущей звездочки

Adventure LX

8 / 16

49 Ranger

7

Все прочие модели

8

-------------------------------------------------------------------------------------------------------------------------------------------------------------

132

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛЬ

600 ACE

СИЛОВАЯ ПЕРЕДАЧА (продолжение)

Номинальная  ши-

рина гусеницы, cм

Adventure  LX  с  системой

Silent Drive

38

Прочие модели

40,6

Номинальная дли-

на гусеницы, см

Adventure LX

348,7

49 Ranger

414,1

Высота  грунтоза-

цепа гусеницы, мм

49 Ranger

39

Adventure  LX,  кроме  осна-

щенных  системой  Silent

Drive

34

Adventure  LX  с  системой

Silent Drive

25

Натяжение  гусе-

ницы

Провисание

49 Ranger

40 мм - 50 мм

Adventure LX

35 мм - 45 мм

Без приложения силы

0 кг

Провисание

49 Ranger

60 мм - 70 мм

Adventure LX

50 мм - 60 мм

Усилие (1)

7,3 кг

Юстировка гусеницы

Одинаковое расстояние между краями направ-

ляющих гусеницы и накладками полозьев

ТОРМОЗНАЯ СИСТЕМА

Тип

Гидравлическая с тормозами типа REX™

Тормозная жидкость

DOT 4

ПОДВЕСКА



Передняя подвеска

Все модели

A-LFS+

Передний  амор-

тизатор

Все модели

С газовым подпором высокого давления (HPG 36)

Максимальный

ход

передней

подвески, мм

Adventure LX

242

49 Ranger

190

49 Ranger Touring

210

Задняя подвеска

Adventure LX

PPS²-3500

49 Ranger

PPS²-4100-DS-A

Ц е н т р а л ь н ы й

амортизатор

Adventure LX

С газовым подпором высокого давления (HPG 25)

49 Ranger

С газовым подпором высокого давления (HPG 36)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

133

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛЬ

600 ACE

ПОДВЕСКА (продолжение)

Задний  аморти-

затор

Adventure LX

С газовым подпором высокого давления (HPG 25)

49 Ranger

С газовым подпором высокого давления (HPG 36)

Максимальный

ход  задней  под-

вески, мм

Все модели

390

МАССА И РАЗМЕРЫ

Сухая масса, кг

Adventure  LX,  кроме  осна-

щенных  системой  Silent

Drive

250

Adventure  LX  с  системой

Silent Drive

245

49 Ranger

262

49 Ranger Touring

272

Общая

длина

снегохода, cм

Adventure LX

307

49 Ranger

347

Общая  ширина

снегохода, см

Adventure LX

126,5

49 Ranger

110,5

49 Ranger Touring

118

Общая  высота

снегохода, см

Все модели

147

Лыжная  колея,

мм

Adventure LX

1 080

49 Ranger

921 ± 21



49 Ranger Touring Kit

996 ± 21

(1)

 Данная регулировка проводится каждый раз при установке нового ремня.

Уточните у авторизованного дилера Lynx артикул ремня вариатора, подходящего для ва-

шего снегохода.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

134

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модели 600 HO E-TEC



МОДЕЛЬ

600 HO E-TEC

ДВИГАТЕЛЬ

Тип

Rotax 593, жидкостное охлаждение с лепестко-

вым  клапаном,  регулируемая  система  измене-

ния сечения выпуска двигателя Rotax (3D-RAVE)

Количество цилиндров

Рабочий объем двигателя, см

3

594,4

Диаметр цилиндра, мм

72

Ход поршня, мм

73

Максимальное количество оборотов двигателя,

об/мин

(8100 ± 100) об/мин

Система впрыска топлива

Непосредственный впрыск Е-ТЕС

Система выпуска отработавших газов

Одна выхлопная труба с глушителем

Моторное масло

Обратитесь  к  подразделу  Р

ЕКОМЕНДО

-

ВАННОЕ МАСЛО



(1)

Емкость масляного бака, л

3,7

Охлаждающая жидкость

Водный раствор этиленгликоля (50% антифри-

за, 50% дистиллированной воды).. Используйте

LONG LIFE ANTIFREEZE(F) (P/N 619 590 204) или

иную  охлаждающую  жидкость,  разработанную

специально для алюминиевых двигателей

Рекомендуемое топливо

Высококачественный  неэтилированный  бензин

(содержащий МАКСИМАЛЬНО до 10% этанола)

Минимальное  октановое  число  Обратитесь  к

подразделу

ТРЕБОВАНИЯ К ТОПЛИВУ



Стандартный неэтилированный бензин

95

Объем топливного бака, л

34

СИЛОВАЯ ПЕРЕДАЧА

Тип ведущего шкива

TRA III

Тип ведомого шкива

QRS (3 мм)

Включение

(3400 ± 100) об/мин

Ремень вариатора (номер запчасти)

417 300 383

(3)



Трансмиссионное масло

XPS SYNTHETIC CHAINCASE OIL (P/N 413 80 300)

Количество зубьев малой звездочки

19

Количество зубьев большой звездочки

49

Количество зубьев ведущей звездочки

Номинальная ширина гусеницы, см

40,6

Номинальная длина гусеницы, см

414,1

Высота грунтозацепа гусеницы, мм

59

-------------------------------------------------------------------------------------------------------------------------------------------------------------

135

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛЬ

600 HO E-TEC

СИЛОВАЯ ПЕРЕДАЧА (продолжение)

Натяжение  гусе-

ницы

Провисание

40 мм - 50 мм

Усилие

(2)



0 кг

Натяжение  гусе-

ницы

Провисание

60 мм - 70 мм

Усилие

(2)

7,3 кг

Юстировка гусеницы

Одинаковое расстояние между краями направ-

ляющих гусеницы и накладками полозьев

ТОРМОЗНАЯ СИСТЕМА

Тип

Гидравлическая с тормозами типа RE-X

Тормозная жидкость

DOT 4

ПОДВЕСКА

Передняя подвеска

A - LFS+

Передний амортизатор

С газовым подпором высокого давления (HPG 36)

Максимальный ход передней подвески, мм

190
210

Задняя подвеска

PPS²-4100-DS-A

Центральный амортизатор

С газовым подпором высокого давления (HPG 36)

Задний амортизатор

С газовым подпором высокого давления (HPG 36)

Максимальный ход задней подвески, мм

390

ЭЛЕКТРООБОРУДОВАНИЕ

Мощность

12 В/55 В/1200 Вт

Лампы дальнего/ближнего света

2 x 60/55 Вт (H-4)

Лампа заднего фонаря

Светодиодная

Свеча зажигания

Тип

NGK PZFR6F

(3)



Межэлектродный зазор, мм Не регулируется (0,8 +0/–0,1 мм) 0,75 ± 0,05 (не

регулируется)

Предохранитель

Обратитесь к подразделу

ПРЕДОХРАНИ

-

ТЕЛИ

 раздела

ТЕХНИЧЕСКОЕ ОБСЛУ

-

ЖИВАНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

136

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛЬ

600 HO E-TEC

МАССА И РАЗМЕРЫ

Общая длина снегохода, см

347

Общая  ширина  снего-

хода, см

49 Ranger

110,5

49 Ranger Touring Kit

118

Общая высота снегохода, см

147

Сухая масса, кг

49 Ranger
49 Ranger Touring

 257

267

Лыжная колея, мм

49 Ranger
49 Ranger Touring

921 ± 21
996 ± 21

Ширина лыж, мм

188

(1)

Обратитесь к подразделу

ИНЖЕКЦИОННОЕ МАСЛО

 для получения дополнительной информации.

(2)

 Измеряется между накладкой полоза и внутренней нижней частью гусеницы при приложенном

вертикальном усилии.

(3)



ВНИМАНИЕ

 Регулировка межэлектродного зазора свечей зажигания не допускается

-------------------------------------------------------------------------------------------------------------------------------------------------------------

137

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛЬ

49 RANGER 900 ACE

ДВИГАТЕЛЬ

Тип

Rotax 903, жидкостное охлаждение, 4-тактный,

два распределительных вала верхнего располо-

жения, сухой картер

Количество цилиндров

Рабочий объем двигателя, см

3

899

Диаметр цилиндра, мм

74

Ход поршня, мм

69,7

Частота вращения коленчатого вала двигателя,

при  которой  достигается  максимальная  мощ-

ность, об/мин

7250

Система выпуска отработавших газов

Одна выхлопная труба переднего размещения

с глушителем

Моторное масло

P/N 619 590 114 или синтетическое масло SAE

0W 40 API SM

Емкость масляного бака, л

Замена масла, 3,3

Охлаждающая жидкость

Водный раствор этиленгликоля (50% антифри-

за, 50% дистиллированной воды).. Используйте

LONG LIFE ANTIFREEZE(F) (P/N 619 590 204) или

иную  охлаждающую  жидкость,  разработанную

специально для алюминиевых двигателей

СИСТЕМА ПОДАЧИ ТОПЛИВА

Система впрыска топлива

Электронный  распределенный  впрыск  (EFI),

корпус дроссельной заслонки 46 мм

Рекомендуемое топливо

Стандартный неэтилированный бензин с МАК-

СИМАЛЬНЫМ содержанием этанола 10%.

Минимальное  ок-

тановое число

RON

95

Объем топливного бака, л

34

ЭЛЕКТРООБОРУДОВАНИЕ

Мощность

644 Вт при 6000 об/мин

Лампы дальнего/ближнего света Свеча  зажи-

гания

2 x 60/55 Вт (H-4)

Лампа заднего фонаря

2,6 Вт / 139м Вт, светодиодная

Свеча зажигания

Тип

NGK MR8BI-8

Межэлектродный зазор, мм

0,8

-------------------------------------------------------------------------------------------------------------------------------------------------------------

138

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛЬ

49 RANGER 900 ACE

ЭЛЕКТРООБОРУДОВАНИЕ (продолжение)

Предохранители  и

реле

FА: Главный

40 A

F1:  Катушки  зажигания,

топливные  инжекторы,  то-

пливный  насос,  соленоид

стартера

10 A

F2:  Дополнительное  обору-

дование

20 A

F3  :  Электро-механическая

система заднего хода

20 A

F4: Часы, вентилятор ради-

атора

15 A

F5: Фары головного освеще-

ния,  задний  фонарь,  стоп-

сигнал

20 A

F6  Блок  управления  двига-

телем  (ЕСМ)  /  Панель  при-

боров  /  Датчик  положения

распределительного  вала

(CAPS)

10 A

R1: Главное реле

Предохранители F1, F3, и F 6

R2:  Реле  осветительных

приборов

Предохранитель F5

R3:  Реле  дополнительного

оборудования

Предохранитель F2

СИЛОВАЯ ПЕРЕДАЧА



Тип ведущего шкива

eDrive II

Тип ведомого шкива

QRS (короткий вал)

Включение, об/мин

2200

Трансмиссионное

масло

Тип

P/N 619 590 098

Заправочный объем

500 мл

Ремень вариатора (номер запчасти)

417 300 383

(1)

Количество зубьев малой звездочки

21

Количество

зубьев

большой звездочки

49  Ranger  с  профилем

гусеницы 59 мм

51

49  Ranger  с  профилем

гусеницы 49 мм

49

Количество зубьев ведущей звездочки

-------------------------------------------------------------------------------------------------------------------------------------------------------------

139

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛЬ

49 RANGER 900 ACE

СИЛОВАЯ ПЕРЕДАЧА (продолжение)

Номинальная ширина гусеницы, cм

40,6

Номинальная длина гусеницы, см

414,1

Высота грунтозацепа гусеницы, мм

39 или 59 мм

Натяжение  гусе-

ницы

Провисание

40 мм - 50 мм

Без приложения силы

0 кг

Провисание

60 мм - 70 мм

Усилие (1)

7,3 кг

Юстировка гусеницы

Одинаковое расстояние между краями направ-

ляющих гусеницы и накладками полозьев

ТОРМОЗНАЯ СИСТЕМА

Тип

Brembo, плетенный тросик из нержавеющей стали

Тормозная жидкость

DOT 4

ПОДВЕСКА



Передняя подвеска

A-LFS+

Передний амортизатор

С газовым подпором высокого давления (HPG 36)

Максимальный

ход

передней подвески, мм

49 Ranger кроме моделей

с высотой профиля 59 мм

190

49 Ranger с высотой про-

филя 59 мм

210

Задняя подвеска

PPS²-4100-DS-A

Центральный амортизатор

С газовым подпором высокого давления (HPG 36)

Задний амортизатор

С газовым подпором высокого давления (HPG 36)

Максимальный ход задней подвески, мм

390

МАССА И РАЗМЕРЫ

Сухая масса, кг

49 Ranger кроме моделей

с высотой профиля 59 мм

278

49 Ranger с высотой про-

филя 59 мм

281

Общая длина снегохода, см

347

Общая ширина снегохода, см

118

Общая высота снегохода, см

147

Лыжная колея, мм

996 ± 21

(1) Каждый раз при установке нового ремня вариатора необходимо регули-

ровать его высоту.
Проверьте  соответствие  артикульного  номера  ремня  вариатора,  обратив-

шись к авторизованному дилеру Lynx.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ПОИСК

И УСТРАНЕНИЕ

НЕИСПРАВНОСТЕЙ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

142

УКАЗАНИЯ ПО ПОИСКУ И УСТРАНЕНИЮ

НЕИСПРАВНОСТЕЙ

СТАРТЕР НЕ РАБОТАЕТ

1.  Кнопка  аварийной  остановки  двигателя  установлена  в  положение  ВЫКЛ,

колпачок шнура безопасности не установлен на выключатель двигателя.

– Переведите кнопку аварийной остановки в положение ВКЛ и установите колпа

-

чок шнура безопасности на выключатель двигателя.

2.  При  запуске  двигателя  задействован  рычаг  управления  дроссельной  за-

слонкой.

– При запуске двигателя не нажимайте рычаг управления дроссельной заслонкой.

КОЛЕНЧАТЫЙ ВАЛ ДВИГАТЕЛЯ ПРОВОРАЧИВАЕТСЯ, НО ДВИГАТЕЛЬ

НЕ ЗАПУСКАЕТСЯ

1. В двигатель не поступает топливо.

– Проверьте уровень топлива в топливном баке и при необходимости долейте.

2. Слишком низкое напряжение в системе.

– Обратитесь к авторизованному дилеру Lynx.

ЧАСТОТА  ВРАЩЕНИЯ  КОЛЕНЧАТОГО  ВАЛА  ДВИГАТЕЛЯ  НЕДОСТА

-

ТОЧНА ДЛЯ ВКЛЮЧЕНИЯ ВАРИАТОРА

1. Системе D.E.S.S. не удается распознать установленный ключ. Мигает кон-

трольная лампа D.E.S.S. (медленные короткие повторяющиеся звуковые сиг-

налы).

– Правильно установите колпачок шнура безопасности на выключатель двига

-

теля.

2. Система D.E.S.S. считывает код ключа отличный от запрограммированного.

Быстро мигает контрольная лампа D.E.S.S. (быстрые короткие повторяющие-

ся звуковые сигналы).

– Установите на выключатель колпачок шнура безопасности, содержащий ключ

D.E.S.S., запрограммированный для данного снегохода

3. Блок управления двигателем не распознает ключ D.E.S.S. (модели АСЕ).

- Обратитесь к авторизованному дилеру Lynx.

ДВИГАТЕЛЬ НЕ РАЗВИВАЕТ МАКСИМАЛЬНУЮ МОЩНОСТЬ

1. Используется учебный ключ (модели АСЕ).

- Используйте обычный ключ.

2. Не включен спортивный режим (модели АСЕ).

- Обратитесь к параграфу ВКЛЮЧЕНИЕ СПОРТИВНОГО РЕЖИМА в разделе РЕЖИ

-

МЫ ЭКСПЛУАТАЦИИ.

3. Выполняется процедура прогрева двигателя.

– В течение нескольких минут двигайтесь на снегоходе с малой скоростью.

4. Не завершен период обкатки двигателя.

– Завершите период обкатки.

5. Неправильная регулировка ведущего шкива вариатора (модели Е-ТЕС).

– Отрегулируйте ведущий шкив вариатора, обратитесь к разделу ПРОЦЕДУРЫ

ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ.

6. Ведущий и ведомый шкивы вариатора требуют обслуживания.

– Обратитесь к авторизованному дилеру Lynx.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

143

УКАЗАНИЯ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ

ДВИГАТЕЛЬ НЕ РАЗВИВАЕТ МАКСИМАЛЬНУЮ МОЩНОСТЬ (продолжение)

7. Двигатель перегревается.

– Проверьте уровень охлаждающей жидкости, обратитесь к разделу ПРОЦЕДУРЫ

ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ.

– Проверьте чистоту теплообменников. Очистите при необходимости.

8. Сильный износ ремня вариатора.

– В случае, если износ ремня вариатора превышает 3 мм от оригинальной ширины,

его дальнейшее использование повлияет на эксплуатационные характеристики сне

-

гохода.

– Замените ремень вариатора.

9. Неправильная регулировка гусеницы.

– Обратитесь к части ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ и/или авторизованному ди

-

леру Lynx для надлежащей регулировки положения и натяжения гусеницы.

10. Неисправность клапанов регулируемой системы изменения сечения выпуска

двигателей Rotax (RAVE)

– Обратитесь к авторизованному дилеру Lynx.

11. Низкое давление топлива

– Обратитесь к авторизованному дилеру Lynx.

ВОСПЛАМЕНЕНИЕ ТОПЛИВОВОЗДУШНОЙ СМЕСИ ВНЕ КАМЕРЫ СГОРАНИЯ

1. Перегрев двигателя.

– Обратитесь к пункту 5 параграфа ДВИГАТЕЛЬ НЕ РАЗВИВАЕТ МАКСИМАЛЬНУЮ

МОЩНОСТЬ.

2. Нарушен угол опережения зажигания или неполадки в системе зажигания.

– Обратитесь к авторизованному дилеру Lynx.

3. Нарушение герметичности системы выпуска.

– Обратитесь к авторизованному дилеру Lynx.

4. Низкое давление топлива.

– Обратитесь к авторизованному дилеру Lynx.

ПРОПУСКИ ЗАЖИГАНИЯ

1. Вода в топливе.

– Полностью замените топливо в топливной системе.

2. Неисправность клапанов регулируемой системы изменения сечения выпуска

двигателей Rotax (RAVE).

– Обратитесь к авторизованному дилеру Lynx для осмотра клапанов.

ОТСУТСТВУЕТ ОТКЛИК НА НАЖАТИЯ РЫЧАГА УПРАВЛЕНИЯ ДРОС

-

СЕЛЬНОЙ ЗАСЛОНКОЙ, НА ДИСПЛЕЕ ОТОБРАЖАЕТСЯ СООБЩЕНИЕ:

PRESS START TO GO (НАЖМИТЕ КНОПКУ ЗАПУСКА ДВИГАТЕЛЯ)

1. Система управления двигателем обнаружила неисправность датчика.

– Нажмите и удерживайте кнопку запуска двигателя. В противном случае снего

-

ход не будет двигаться. Обратитесь к авторизованному дилеру Lynx.

НЕ РАБОТАЕТ ЭЛЕКТРООБОГРЕВ РУКОЯТОК РУЛЯ / РЫЧАГА УПРАВ

-

ЛЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКОЙ

1. Частота вращения коленчатого вала двигателя ниже необходимой.

– Убедитесь, что частота вращения коленчатого вала двигателя превышает

2000 об/мин (модели АСЕ).

-------------------------------------------------------------------------------------------------------------------------------------------------------------

144

УКАЗАНИЯ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ

ДВИГАТЕЛЬ ВЫКЛЮЧАЕТСЯ

1. После продолжительной работы на холостых оборотах двигатель выклю-

чается.

– Не давайте двигателю работать на холостых оборотах в течение продол

-

жительного времени. Обратитесь к подразделу ПРОГРЕВ СНЕГОХОДА раздела

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

145

СИСТЕМА МОНИТОРИНГА

Контрольные лампы,

сообщения и звуковые

сигналы

Контрольные лампы на панели приборов сооб-

щат вам о неисправности или состоянии снего-

хода.

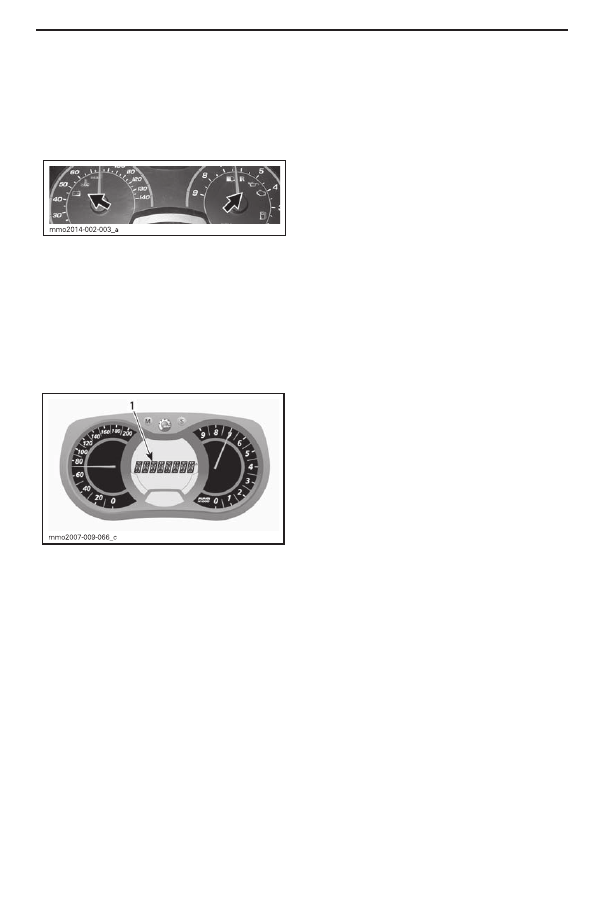

ТИПОВОЙ ВАРИАНТ – КОНТРОЛЬНЫЕ ЛАМПЫ

Контрольные  лампы  могут  мигать  поодиночке

или совместно друг с другом.
Дисплей многофункциональной аналогово-циф-

ровой панели приборов  используется в допол-

нение  к  контрольным  лампам.  На  него  могут

быть  выведены  различные  сообщения  с  крат-

ким  описанием  возникшей  неисправности  или

текущего режима работы.

1. Экран для сообщений

Звуковые  сигналы  необходимы  для  привлече-

ния вашего внимания.
Обратитесь  к  таблице  за  дополнительной  ин-

формацией.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

146

СИСТЕМА МОНИТОРИНГА

ПРИМЕЧАНИЕ:

Некоторые из описанных контрольных ламп относятся не ко всем моделям. Ото-

бражение сообщений возможно только на многофункциональной аналогово-цифровой панели при-

боров.

КОН-

ТРОЛЬ-

НАЯ

ЛАМПА

ЗВУКОВОЙ

СИГНАЛ

СООБЩЕНИЕ

ОПИСАНИЕ

4 коротких зву-

ковых сигнала

каждые 5 минут

LOW OIL (НИЗКИЙ

УРОВЕНЬ МАСЛА)

Е-ТЕС:  Низкий  уровень  инжекционного  масла.  Остано-

вите  снегоход  в  безопасном  месте,  после  чего  долейте

масло в масляный бак.
АСЕ:  Низкое  давление  масла.  Остановитесь  в  безопас-

ном  месте  и  проверьте  уровень  масла.  Долейте  до  не-

обходимого  уровня.  В  случае,  если  уровень  масла  был

надлежащим, прекратите эксплуатацию снегохода и об-

ратитесь к авторизованному дилеру Lynx.

4 коротких

звуковых

сигнала каждые

30 секунд

E N G I N E

OVERHEAT  (ПЕ-

РЕГРЕВ  ДВИГА-

ТЕЛЯ)

Двигатель  перегревается,  снизьте  скорость,  двигайтесь

по рыхлому снегу или немедленно остановите двигатель

и  дайте  ему  остыть.  Проверьте  уровень  охлаждающей

жидкости,  обратитесь  к  части

ТЕХНИЧЕСКОЕ  ОБ

-

СЛУЖИВАНИЕ

. В случае, если уровень охлаждающей

жидкости  был  надлежащим,  а  перегрев  по-прежнему

происходит, обратитесь к авторизованному дилеру Lynx.

В случае повторяющейся неисправности прекратите экс-

плуатацию двигателя.

MUFFLER (ГЛУ-

ШИТЕЛЬ)

Снизьте  скорость  или  остановите  двигатель  Дайте  дви-

гателю  остыть,  после  чего  запустите.  В  случае,  если

перегрев  продолжается,  обратитесь  к  авторизованному

дилеру  Lynx.  В  случае  повторяющейся  неисправности

прекратите эксплуатацию двигателя.

Быстро

повторяющи-

еся короткие

сигналы

E N G I N E

OVERHEAT  (ПЕ-

РЕГРЕВ  ДВИГА-

ТЕЛЯ)

Критический перегрев Немедленно остановите двигатель

и  дайте  ему  остыть.  Проверьте  уровень  охлаждающей

жидкости, обратитесь к части ТЕХНИЧЕСКОЕ ОБСЛУЖИ-

ВАНИЕ. В случае, если уровень охлаждающей жидкости

был  надлежащим,  а  перегрев  по-прежнему  происходит,

обратитесь к авторизованному дилеру Lynx. В случае по-

вторяющейся  неисправности  прекратите  эксплуатацию

двигателя.

M U F F L E R

OVERHEAT  (ПЕРЕ-

ГРЕВ ГЛУШИТЕЛЯ)

Е-ТЕС:  Критический  перегрев  Немедленно  остановите

двигатель и дайте ему остыть. В случае, если перегрев

продолжается,  обратитесь  к  авторизованному  дилеру

Lynx. В случае повторяющейся неисправности прекратите

эксплуатацию двигателя. В случае повторяющейся неис-

правности прекратите эксплуатацию двигателя.

ECM  OVERHEAT

(ПЕРЕГРЕВ  БЛО-

КА  УПРАВЛЕНИЯ

ДВИГАТЕЛЕМ)

4 коротких зву-

ковых сигнала

каждые 5 минут

LOW  BAT  (НЕДО-

СТАТОЧНЫЙ  ЗА-

РЯД АКБ)

Недостаточный или чрезмерный заряд АКБ. Незамедли-

тельно обратитесь к авторизованному дилеру Lynx.

HIGH  BAT  (ЧРЕЗ-

МЕРНЫЙ  ЗАРЯД

АКБ)

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     7      8      9      10     ..
