99

КАЖДЫЕ 6000 КМ ИЛИ ВО ВРЕМЯ ПРЕДСЕЗОННОЙ ПОДГОТОВКИ

(В ЗАВИСИМОСТИ ОТ ТОГО, ЧТО НАСТУПИТ РАНЬШЕ)

ДВИГАТЕЛЬ

Заменить моторное масло и масляный фильтр

КАЖДЫЕ 6000 КМ ИЛИ 2 ГОДА (В ЗАВИСИМОСТИ ОТ ТОГО, ЧТО НАСТУПИТ

РАНЬШЕ)

СИСТЕМА  ПОДАЧИ

ТОПЛИВА

Заменить топливный фильтр
Заменить выпускной фильтр топливного насоса (модели АСЕ)

СИЛОВАЯ ПЕРЕДА-

ЧА  И  ТОРМОЗНАЯ

СИСТЕМА

Заменить  опоры  скольжения,  кольцевые  уплотнения  и  ролики  ведущего

шкива. Осмотреть рампы (900 ACE)
Заменить тормозную жидкость.

ПОДВЕСКА

Проверить втулки и подшипники подвески PPS2. При необходимости заменить.

КАЖДЫЕ 10000 КМ ИЛИ 3 ГОДА (В ЗАВИСИМОСТИ ОТ ТОГО, ЧТО НАСТУПИТ

РАНЬШЕ)

ЭЛЕКТРООБОРУ-

ДОВАНИЕ

Заменить свечи зажигания.

КАЖДЫЕ 5 ЛЕТ

ДВИГАТЕЛЬ

Заменить охлаждающую жидкость

ГРАФИК ПРОВЕДЕНИЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ (МОДЕЛИ, ОСНАЩЕННЫЕ 4-ТАКТНЫМИ ДВИГАТЕЛЯМИ)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

100

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Данный раздел содержит информацию об основ-

ных процедурах технического обслуживания.

 ПРЕДОСТЕРЕЖЕНИЕ



Все  процедуры  технического  об-

служивания  должны  выполняться

при  остановленном  двигателе  и

снятом  с  выключателя  двигате-

ля  колпачке  шнура  безопасности

строго  согласно  представленных

здесь  рекомендаций.  Отступление

от  представленных  рекомендаций

может  привести  к  термическим  и

химическим ожогам, механическим

повреждениям,  поражению  элек-

трическим током и иным травмам.

 ПРЕДОСТЕРЕЖЕНИЕ



В  случае,  если  требуется  снятие

фиксирующих  деталей  (прижим-

ных  лапок,  самоконтрящихся  за-

жимов и т.д.), их следует заменять

новыми.

Воздушный фильтр c двумя

воздухозаборниками

Проверка состояния воздушного

фильтра

Снегоход имеет два фильтра предварительной

очистки , по одному с каждой стороны консоли.
Убедитесь, что воздушные фильтры предва-

рительной очистки установлены надлежащим

образом, находятся в хорошем состоянии и не

загрязнены.

Охлаждающая жидкость



 ПРЕДОСТЕРЕЖЕНИЕ



Снятие крышки расширительного

бачка при горячем двигателе кате-

горически запрещено.

Проверка уровня моторного масла

Расширительный бачок системы охлаждения

располагается под капотом. Для получения

информации о процедуре снятия капота об-

ратитесь к главе

ОРГАНЫ УПРАВЛЕНИЯ,

ПРИБОРЫ И ОБОРУДОВАНИЕ

.

Проверьте уровень охлаждающей жидкости

при комнатной температуре. Жидкость должна

находиться на отметке корректного уровня ох-

лаждающей жидкости.

ПРИМЕЧАНИЕ:

 В случае, если проверка

производится при низкой температуре, уровень

охлаждающей жидкости может быть чуть ниже

соответствующей отметки.
В случае, если требуется долив большого ко-

личества охлаждающей жидкости или полная

замена жидкости в системе охлаждения, обра-

титесь к авторизованному дилеру Lynx.

1. Правый воздухозаборник

Обратитесь к авторизованному дилеру Lynx в

случае, если необходима чистка или замена

воздушного фильтра.

ТИПОВОЙ ВАРИАНТ

1. Расширительный бачок

2. Корректный уровень охлаждающей жидкости

Рекомендованная охлаждающая

жидкость

ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ

Рекомендо-

ванный  BRP

продукт

LONG  LIFE  ANTIFREEZE  (F)

(P/N 619 590 204)

Альтерна-

тивный  ва-

риант

Водный  раствор  антифриза

(50%  дистилированной  воды,

50% антифриза)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

101

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ВНИМАНИЕ

  Эффективность  работы

системы  охлаждения  обеспечивает-

ся  50%  раствором  антифриза  в  дис-

тилированной  воде.  Исользование

водопроводной воды может привести

к  образованию  отложений  в  системе

охлаждения и ухудшению ее эксплуа-

тационных  характеристик.  Подобное

может привести к перегреву двигателя.

Для  предотвращения  ухужшения  качества  анти-

фриза используйте одну и ту же его марку. ИС-

пользование  различных  марок  антифриза  до-

пускается  только  при  условии  предварительного

осушения системы охлаждения.

ВНИМАНИЕ

  Для  предотвращения  об-

разования  ржавчины  в  системе  ох-

лаждения или ее замерзания в случае

эксплутации  в  условии  низких  тем-

ператур  следует  заливать  в  систему

50% раствор антифриза в дистилиро-

ванной воде. Температура замерзания

неразбавленного антифриза выше чем

у  оптимально  приготовленной  смеси

антифриза  и  дистилированной  воды.

Всегда используйте антифриз на осно-

ве этиленгликоля, содержащий ингиби-

торы  коррозии,  специально  разрабо-

танный для двигателей из алюминия.

Моторное масло

Рекомендованное моторное масло

Модели Е-ТЕС

Обратитесь  к  подразделу

ИНЖЕКЦИОН

-

НОЕ МАСЛО

 для получения дополнительной

информации.

Модели ACE

ДВИГАТЕЛЬ

РЕКОМЕНДОВАННОЕ МО-

ТОРНОЕ МАСЛО

600 и 900 ACE

(P/N 619 590 114)

ВНИМАНИЕ

  Двигатели  данных  мо-

делей  снегоходов  разрабатывались

и тестировались для работы с реко-

мендованными маслами BRP XPS™.

Компания  BRP  настоятельно  реко-

мендует  в  течение  всего  срока  экс-

плуатации  снегохода  использовать

масла  XPS.  Повреждения,  вызван-

ные  использованием  нерекомен-

дованного  масла,  не  покрываются

ограниченными  гарантийными  обя-

зательствами компании BRP.

В  случае,  если  рекомендованное  масло  недо-

ступно, используйте рекомендованное BRP мас-

ло на синтетической основе SAE 0W-40 класса

SM или выше по классификации API.

Проверка уровня моторного масла

ВНИМАНИЕ

  Проверяйте  уровень

моторного  масла  каждые  10  часов

эксплуатации.  При  необходимости

доливайте  масло.  Не  допускайте

перелива.  Эксплуатация  двигателя

с ненадлежащим уровнем масла мо-

жет  привести  к  его  поломке.  Выти-

райте любые подтеки масла.

Убедитесь, что двигатель достиг своей рабочей

температуры.

ПРИМЕЧАНИЕ:

 Если задний радиатор ста-

новится теплым, сигнализируя об открытии тер-

мостата, это значит, что двигатель нагрелся до

нормальной рабочей температуры.
Установите снегоход на ровную горизонтальную

поверхность  и  проверьте  уровень  моторного

масла следующим образом:
1. Дайте двигателю поработать на оборотах хо-

лостого хода еще 30 секунд.
2. Остановите двигатель.
3. Откройте левую боковую панель. Обратитесь

к разделу

ОРГАНЫ УПРАВЛЕНИЯ, ПРИ

-

БОРЫ И ОБОРУДОВАНИЕ

.

4.  Снимите  защиту  ремня  вариатора.  Обрати-

тесь  к  разделу

ОРГАНЫ  УПРАВЛЕНИЯ,

ПРИБОРЫ И ОБОРУДОВАНИЕ

.

5. Достаньте и протрите масляный щуп.
6. Полностью поместите щуп в заправочную гор-

ловину.
7. Выньте и проверьте уровень масла. Уровень

масла  должен  находиться  между  отметками

MIN и MAX, как показано на рисунке. При необ-

ходимости долейте масло.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

102

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

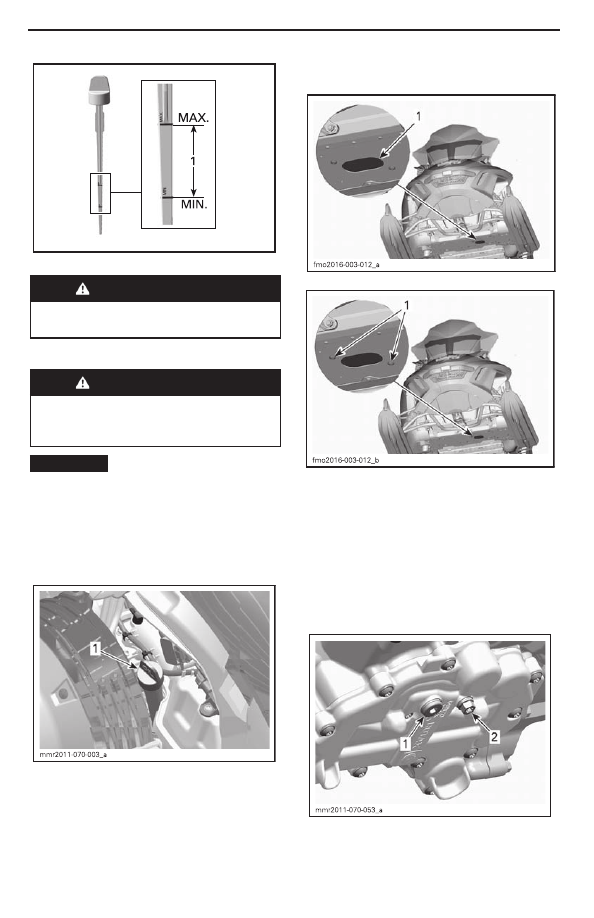

1. Уровень масла между отметками MIN и МАХ

 ПРЕДОСТЕРЕЖЕНИЕ



Вытирайте любые потеки масла. При

нагреве масло легковоспламенимо.

Замена моторного масла

 ПРЕДОСТЕРЕЖЕНИЕ



Моторное масло может быть очень

горячим.  Подождите  пока  мотор-

ное масло станет теплым.

ВНИМАНИЕ

  Моторное  масло  и  мас-

ляный  фильтр  должны  заменяться

одновременно.

1. Установите снегоход на ровной горизонталь-

ной поверхности.
2. Снимите левую боковую панель.
3. Выньте щуп.

mmo2009 -005-027_a

ЛЕВАЯ СТОРОНА СНЕГОХОДА

1. Щуп масляного бака

4. Из-под снегохода получите доступ к сливной

пробке:

4.1 Снимите один крепежный винт крышки

доступа и ослабьте второй.

4.2  Поверните  крышку  доступа  чтобы  очи-

стить отверстие в нижней части рамы.

1. Крышка доступа сливных пробок

ПОВЕРНИТЕ КРЫШКУ ДОСТУПА

1. Винты крепления

5. Очистите область сливных пробок.
6. Поставьте емкость для масла под отверстие в

нижней части рамы.
7. Выкрутите сливные пробки двигателя в сле-

дующем порядке.

7.1 Основная сливная пробка.
7.2 Дополнительная сливная пробка.

ПОД ДВИГАТЕЛЕМ

1. Основная сливная пробка

2. Дополнительная сливная пробка

8. Дайте маслу полностью вытечь.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

103

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

9. Установите

НОВЫЕ

 уплотнительные шай-

бы на сливные пробки.

ВНИМАНИЕ

 Никогда не используйте

ранее  использованные  шайбы  по-

торно. Всегда ставьте новые шайбы.

1. Уплотнительная шайба

2. Сливная пробка

10.  Установите  сливные  пробки  и  затяните  их

указанным моментом затяжки.

МОМЕНТ ЗАТЯЖКИ СЛИВНЫХ ПРОБОК

(15±1,8) Н•м

11. Замените

МАСЛЯНЫЙ ФИЛЬТР

, обрати-

тесь к описанию процедуры в данном подразделе.
12.  Заполните  масляный  бак  до  необходимого

уровня рекомендованным маслом.

ПРИБЛИЗИТЕЛЬНАЯ ЕМКОСТЬ МАС-

ЛЯНОГО БАКА (С ФИЛЬТРОМ), л



600 ACE

2,1

900 АСЕ

3,3

13. Установите щуп в масляный бак и затяните его.
14. Запустите двигатель и дайте ему поработать

на оборотах холостого хода несколько минут.
15. Убедитесь в отсутствии течей.
16.  Заглушите  двигатель  и  проверьте  уровень

масла, как описано в данном разделе. При не-

обходимости долейте.
17.  Утилизируйте  масло  и  фильтр  в  соответ-

ствии с местным законодательством.

Масляный фильтр (модели

АСЕ)

Замена масляного фильтра

Снятие масляного фильтра

1. Снимите правую боковую панель.
2. Очистите область масляного фильтра.

3. Снимите:

– Винты крышки масляного фильтра
–  Крышку  масляного  фильтра  и  уплотни-

тельное кольцо
– Масляный фильтр.

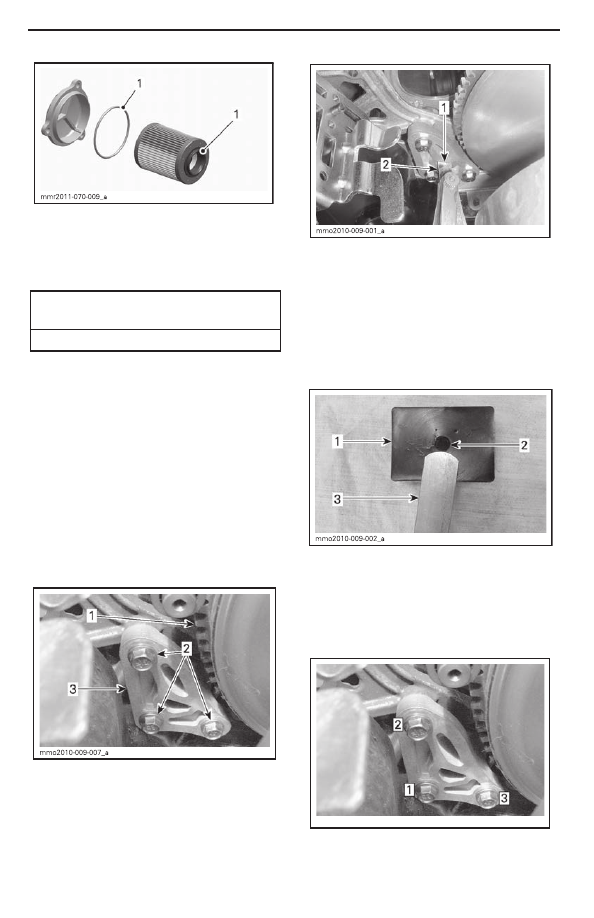

1. Винты крышки масляного фильтра

2. Крышка масляного фильтра

3. Уплотнительное кольцо

4. Масляный фильтр

4. Утилизируйте фильтр в соответствии с мест-

ным законодательством.

Установка масляного фильтра

1. Проверьте входное и выходное отверстия дер-

жателя  масляного  фильтра  (деталь,  совмещен-

ная с крышкой магнето) на предмет загрязнений.

1. Входное отверстие с масляного насоса

2. Выходное отверстие в систему смазки

двигателя

3. Держатель масляного фильтра

2. Установите уплотнительное кольцо на крыш-

ку масляного фильтра.
3.  Смажьте  моторным  маслом  уплотнение

фильтра и уплотнительное кольцо крышки.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

104

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

1. Смажьте моторным маслом

4. Установите крышку масляного фильтра.
5. Затяните винты крышки масляного фильтра

указанным моментом.

МОМЕНТ ЗАТЯЖКИ КРЫШКИ

МАСЛЯНОГО ФИЛЬТРА

(9±1) Н•м

Упор двигателя (модели Е-ТЕС)

Регулировка упора двигателя

Упор двигателя находится на левой передней

стойке двигателя, перед ведущим шкивом.
1. Снимите ключ D.E.S.S.
2. Снимите левую боковую панель.
3. Снимите защиту ремня вариатора. Обрати-

тесь к главе

СНЯТИЕ ЗАЩИТЫ РЕМНЯ

ВАРИАТОРА

.

4. Ослабьте три винта на пол-оборота, крепя-

щие упор к стойке двигателя, так, чтобы иметь

возможность перемещать его в вертикальной

плоскости.

mmo2010 -009-007_b

1. Ведущий шкив вариатора

2. Винты крепления упора двигателя

3. Упор двигателя

5. Вставьте измерительный щуп 0,5 мм в зазор

упора двигателя (обратитесь к иллюстрации).

1. Зазор

2. Измерительный щуп

6. Поместите щуп между упором и резиновым

ограничителем хода на двигателе.

ПРИМЕЧАНИЕ:

 Не вставляйте щуп слиш-

ком далеко, так как он пройдет над выступом

на поверхности ограничителя хода, что нега-

тивно скажется на регулировке. Обратитесь к

иллюстрации.

1. Резиновый ограничитель хода

2. Выступ

3. Измерительный щуп

7. Затяните винты моментом (10±2) Н•м со-

блюдая последовательность, указанную на

иллюстрации. Будьте осторожны, не защемите

измерительный щуп.

ОЧЕРЕДНОСТЬ ЗАТЯЖКИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

105

ПРЕДСЕЗОННАЯ ПОДГОТОВКА

ВНИМАНИЕ

 Некорректная установка

упора двигателя и винтов крепления

может привести к серьезному по-

вреждению шкива вариатора.

Система выпуска

отработавших газов

Проверка системы выпуска

отработавших газов

Выхлопная  труба  глушителя  должна  быть  от-

центрована  с  отверстием  в  нижнем  поддоне.

Система  выпуска  не  должна  иметь  коррозион-

ных повреждений, а также должна быть герме-

тичной. Убедитесь, что все компоненты системы

выпуска надежно закреплены на своих местах.
Проверьте  состояние  стопорных  пружин.  При

необходимости замените.
Система выпуска спроектирована для снижения

уровня  шума  работающего  двигателя  и  улуч-

шения  его  эксплуатационных  характеристик.

Внесение изменений в систему выпуска может

являться нарушением законодательства.

ВНИМАНИЕ

  Снятие  или  поврежде-

ние  компонентов  системы  выпуска,

а также внесение изменений в их кон-

струкцию, может привести к серьез-

нейшим повреждениям двигателя.
Снятие и установка глушителя

1.  Обратитесь  к  разделу  ОРГАНЫ  УПРАВЛЕ-

НИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ для того,

чтобы снять:

– Капот
– Правую боковую панель.

600 НО Е-ТЕС

2. Отсоедините датчик температуры выхлопных

газов (EGTS).
3. Снимите пружины крепления выпускной тру-

бы к глушителю, используя монтажный инстру-

мент.

МОНТАЖНЫЙ ИНСТРУМЕНТ ДЛЯ ПРУЖИН

(P/N 529 035 983)

  ОСТОРОЖНО  При  работе  с  ком-

понентами системы выпуска отрабо-

тавших  газов  используйте  средства

защиты глаз. Будьте осторожны при

снятии и установке пружин.

1. Пружины крепления выпускных труб к

глушителю

4. Снимите две пружины крепления глушителя.

ТИПОВОЙ ВАРИАНТ

1. Задняя пружина крепления

2. Передняя пружина крепления

5. Снимите глушитель.
Осмотрите уплотнительные кольца глушителя,

при необходимости замените.
Установка глушителя производится в обратном

порядке.

Свечи зажигания

Осмотр  или  замена  свечей  зажигания  должны

производится  авторизованным  дилером  Lynx

так как эти операции требуют глубоких техниче-

ских познаний.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

106

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Тормозная жидкость

Рекомендованная тормозная жидкость

Используйте тормозную жидкость DOT 4 только

из  новой,  запечатанной  упаковки.  Жидкость  в

открытой упаковке может оказаться загрязнен-

ной или впитать влагу.

 ПРЕДОСТЕРЕЖЕНИЕ



Используйте  тормозную  жидкость

DOT  4  только  из  новой,  запеча-

танной  упаковки.  Не  используйте

отличные  от  рекомендованных

тормозные  жидкости,  а  также  не

смешивайте различные тормозные

жидкости.  Это  может  привести  к

серьезным повреждениям тормоз-

ной системы.

ВНИМАНИЕ

  Тормозная  жидкость

может  повредить  пластмассовые  и

окрашенные поверхности. Обращай-

тесь  осторожно.  В  случае  разлива

тщательно смойте все потеки.

Проверка уровня тормозной жидкости

Установите снегоход на ровной горизонтальной

поверхности.
Проверьте уровень тормозной жидкости в ком-

пенсационном  бачке.  При  необходимости  до-

лейте рекомендованную тормозную жидкость.

1. Минимальный уровень

2. Максимальный уровень

3. Рабочий диапазон

  ОСТОРОЖНО  Избегайте  попада-

ния тормозной жидкости на кожу или

в  глаза  -  это  может  стать  причиной

сильных  ожогов.  В  случае  попада-

ния на кожу тщательно промойте по-

раженное место. В случае попадания

в  глаза  незамедлительно  промойте

пораженное место большим количе-

ством  воды.  Промывать  глаза  сле-

дует  не  менее  10  минут.  После  чего

немедленно обратитесь к врачу.

Трансмиссионное масло

Рекомендованное трансмиссионное

масло

РЕКОМЕНДОВАННОЕ

ТРАНСМИССИОННОЕ МАСЛО

P/N 619 590 098

ВНИМАНИЕ

  Цепная  передача  дан-

ных моделей снегоходов разрабаты-

валась и тестировалась для работы

с  рекомендованным  синтетическим

трансмиссионным  маслом  BRP

XPS™.  Компания  BRP  настоятельно

рекомендует  в  течение  всего  срока

эксплуатации  снегохода  использо-

вать  синтетическое  трансмисси-

онное  масло  XPS.  Повреждения,

вызванные  использованием  нере-

комендованного масла, не покрыва-

ются  ограниченными  гарантийными

обязательствами компании BRP.

Доступ к картеру цепной передачи

Откройте  правую  боковую  панель.  Обратитесь

к разделу

ОРГАНЫ УПРАВЛЕНИЯ, ПРИ

-

БОРЫ И ОБОРУДОВАНИЕ

.

ТИПОВОЙ ВАРИАНТ

1. Компенсационный бачок

-------------------------------------------------------------------------------------------------------------------------------------------------------------

107

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Проверка уровня трансмиссионного

масла

Установив снегоход на ровной горизонтальной

поверхности проверьте уровень масла в короб-

ке передач, сняв контрольную пробку, располо-

женную слева на коробке передач.

Модели Е-ТЕС

1. Магнитная контрольная пробка

ПРИМЕЧАНИЕ:

Ситуация, при которой

металлические частицы примагничиваются к

контрольной пробке, является нормальной В

случае, если на пробке обнаружатся крупные

частицы, следует снять крышку картера и ос-

мотреть компоненты цепной передачи.
Всегда удаляйте металлические частицы с маг-

нитной контрольной пробки.

Модели АСЕ

Уровень масла должен доходить до нижней гра-

ницы резьбового отверстия.

ТИПОВОЙ ВАРИАНТ

1. Контрольная пробка

Все модели

Уровень масла должен доходить до резьбового

отверстия.

Долив трансмиссионного масла

Снимите контрольную пробку.
Снимите крышку заливного отверстия на крыш-

ке картера цепной передачи.

Модели Е-ТЕС

1. Крышка заливного отверстия

ТИПОВОЙ ВАРИАНТ

1. Контрольная пробка

1. Крышка заливного отверстия

Все модели

Доливайте рекомендованное масло в картер,

пока оно не начнет вытекать через посадочное

отверстие контрольной пробки.
Установите на место контрольную пробку и за-

тяните указанным моментом.

МОМЕНТ ЗАТЯЖКИ

Контрольная пробка

(6±1) Н•м

Установите на место крышку заливного отверстия.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

108

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Приводная цепь

Доступ к картеру цепной передачи

Откройте  правую  боковую  панель.  Обратитесь

к разделу

ОРГАНЫ УПРАВЛЕНИЯ, ПРИ

-

БОРЫ И ОБОРУДОВАНИЕ

.

Регулировка приводной цепи

1. Снимите глушитель, обратитесь к подразделу

СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ

ГАЗОВ

 в данном разделе.

2. Ослабьте контргайку натяжителя на несколь-

ко оборотов.

mmo2012 -005-980

Ремень вариатора

Осмотр ремня вариатора

Осмотрите  ремень  вариатора  на  отсутствие

трещин,  истирания  или  аномального  износа

(неравномерный  износ,  износ  только  с  одной

стороны,  отсутствие  зубцов,  потрескавшаяся

ткань).  Причинами  аномального  износа  могут

быть:  разъюстировка  шкивов,  чрезмерная  ча-

стота  вращения  коленчатого  вала  двигателя

при  замерзшей  гусенице,  быстрый  запуск  без

должного прогрева, коррозионные повреждения

желоба шкива или заусенцы на желобе, масло

на ремне вариатора, деформированный запас-

ной ремень вариатора. Обратитесь к авторизо-

ванному дилеру Lynx.

Замена ремня вариатора

Снятие ремня вариатора

1. Снимите колпачок шнура безопасности с вы-

ключателя двигателя.
2.  Снимите  защиту  ремня  вариатора.  Обрати-

тесь  к  разделу  ОРГАНЫ  УПРАВЛЕНИЯ,  ПРИ-

БОРЫ И ОБОРУДОВАНИЕ.
3.  Вставьте  приспособление  для  разведения

ведомого шкива из возимого комплекта инстру-

ментов в резьбовое отверстие регулировочной

муфты.

ПРИСПОСОБЛЕНИЕ ДЛЯ РАЗВЕДЕНИЯ ВЕДО

-

МОГО ШКИВА УСТАНОВЛЕНО В РЕГУЛИРО

-

ВОЧНУЮ МУФТУ

4. Разведите половинки шкива, вкручивая при-

способление.
5. Для снятия ремня перетащите его через верх-

ний  край  ведомого  шкива,  после  чего  снимите

ремень с ведущего шкива.

1. Регулировочный винт натяжителя

2. Контргайка

3. Уплотнительная шайба

3.  Ослабьте  регулировочный  винт  натяжителя

на несколько оборотов.
4. Сдвиньте назад уплотнительную шайбу.
5. При необходимости очистите резьбу регули-

ровочного винта.

ВНИМАНИЕ

  Для  выполнения  над-

лежащей  регулировки  резьба  регу-

лировочного винта должна быть чи-

стой.

6.  Вручную  затяните  регулировочный  винт  на-

тяжителя.

ПРИМЕЧАНИЕ:

Продолжайте  затягивать

винт вручную до тех пор, пока не почувствуете

сопротивление,  препятствующее  дальнейшей

затяжке.
7. Удерживайте регулировочный винт натяжите-

ля и затяните контргайку указанным моментом:

(36±3)Н•м.
8. Установите глушитель.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

109

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Установка ремня вариатора

1. Наденьте ремень сначала на ведущий шкив, а

затем на ведомый.

ВНИМАНИЕ

 Для установки ремня не

используйте  приспособления  и  не

прикладывайте  большого  усилия,

так как это может привести к разры-

ву  или  повреждению  корда  ремня

вариатора.

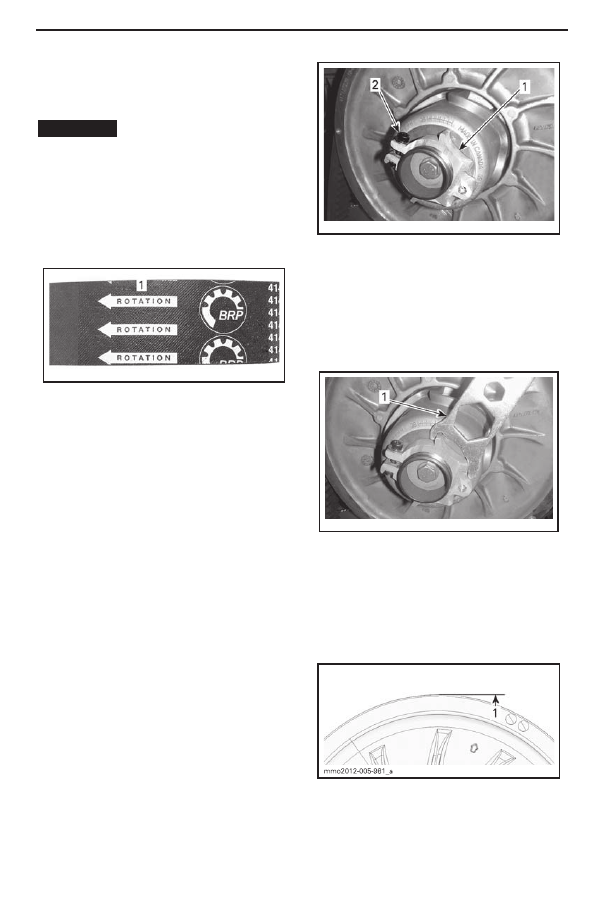

ПРИМЕЧАНИЕ:

 Максимальный срок службы

ремня  обеспечивается  при  установке  ремня  в

направлении, указанном стрелками.

mmo2011 -003-010_a

mmo2011 -003-011_a

mmo2011-002-006_a

1. Расположить в направлении вращения

2. Выкрутите из ведомого шкива устройство для

его разведения.
3.  Несколько  раз  проверните  ведомый  шкив,

чтобы  ремень  вариатора  занял  свое  место  в

желобе шкива.
4. Обратитесь к главе

РЕГУЛИРОВКА РЕМ

-

НЯ ВАРИАТОРА ПО ВЫСОТЕ

.

5.  Установите  защиту  ремня  и  закройте  боко-

вую  панель.  Обратитесь  к  разделу

ОРГАНЫ

УПРАВЛЕНИЯ,  ПРИБОРЫ  И  ОБОРУ

-

ДОВАНИЕ

.

Регулировка ремня вариатора по

высоте

Данная регулировка проводится каждый раз при

установке нового ремня.
Для  регулировки  ремня  вариатора  по  высоте

выполните следующее:
1. Снимите колпачок шнура безопасности с вы-

ключателя двигателя.
2. Снимите защиту ремня вариатора.
3. Ослабьте фиксирующий болт.

1. Регулировочная муфта

2. Фиксирующий болт

4.  Используя  ключ  для  регулировки  подвески,

входящий  в  возимый  комплект  инструментов,

поворачивайте  муфту  по  четверти  оборота  за

один  раз,  после  чего  проворачивайте  шкив,

чтобы  ремень  занял  правильное  положение  в

желобе.

1. Ключ для регулировки подвески

ПРИМЕЧАНИЕ:

Регулировочная муфта име-

ет

левую резьбу

.

Ремень вариатора без внешних зубцов

Повторяйте  шаг  4  пока  внешняя  поверхность

ремня вариатора не будет находиться на одном

уровне с кромкой ведомого шкива.

ПРЕДВАРИТЕЛЬНАЯ УСТАНОВКА

1. Внешняя поверхность ремня вариатора на

одном уровне с кромкой ведущего шкива

-------------------------------------------------------------------------------------------------------------------------------------------------------------

110

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Ремень вариатора с внешними зубцами

Повторяйте шаг 4 пока нижняя часть зубцов

на внешней поверхности ремня вариатора не

будет находиться на одном уровне с кромкой

ведомого шкива.

ПРИМЕЧАНИЕ:

 Данные установки является

предварительными и подходят для большин-

ства моделей снегоходов. В некоторых случаях

при запуске двигателя, снегоход может медлен-

но смещаться вперед. Это сигнал того, что ре-

мень перетянут.
В этом случае, опустите ремень чуть ниже пред-

варительной установки. Повторяйте процедуру,

пока подобное не прекратится.

Включение передачи заднего хода

ПРИМЕЧАНИЕ:

 В случае, если ремень вари-

атора располагается слишком высоко в желобе

шкива, включения передачи заднего хода может

не происходить. Проверьте регулировку ремня

в случае, если передача заднего хода не функ-

ционирует в штатном режиме. Расположите

ремень ниже в желобе шкива.

Ведущий шкив вариатора

(модели Е-ТЕС)

Регулировка ведущего шкива

вариатора

 ПРЕДОСТЕРЕЖЕНИЕ



Снимите колпачок шнура безопас-

ности (ключ D.E.S.S.) с выключателя

двигателя перед выполнением лю-

бых регулировок или операций тех-

нического обслуживания, кроме осо-

бо обозначенных случаев. Снегоход

должен находиться на безопасной

площадке в стороне от трассы.

Ведущий шкив вариатора откалиброван произ-

водителем чтобы передавать максимальный

крутящий момент на заданной частоте враще-

ния коленчатого вала двигателя. Ряд факторов,

например температура окружающей среды, вы-

сота над уровнем моря, состояние поверхности

и др. могут повлиять на это значение и, таким

образом, на эксплуатационные характеристики

снегохода.
Регулировка ведущего шкива позволит согласо-

вать работу вариатора с работой двигателя, что

позволит последнему развивать максимальную

мощность.
Калибровочные винты должны быть отрегули-

рованы так, чтобы фактическая максимальная

частота вращения коленчатого вала двигателя

совпадала с частотой вращения для максималь-

ной мощности двигателя.

ТИПОВОЙ ВАРИАНТ - ПРЕДВАРИТЕЛЬНАЯ

НАСТРОЙКА

1. Нижняя часть зубцов на внешней поверх

-

ности ремня вариатора находится на одном

уровне с кромкой ведомого шкива

Ремни всех типов

ПРИМЕЧАНИЕ:

 Поворот муфты против ча-

совой стрелки опустит ремень ниже в желоб

шкива. Поворот муфты по часовой стрелки

поднимет ремень выше в желобе шкива.
5. Надежно затяните фиксирующий болт. По

возможности используйте динамометрический

ключ и затяните болт указанным моментом.

МОМЕНТ ЗАТЯЖКИ

Фиксирующий болт

(5,5±0,5)Н•м

ТИПОВОЙ ВАРИАНТ

1. Фиксирующий болт

6. Установите защиту ремня вариатора. Об-

ратитесь к главе

УСТАНОВКА ЗАЩИТЫ

РЕМНЯ ВАРИАТОРА

.

7. Установите боковую панель.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

111

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ДВИГАТЕЛЬ ЧАСТОТА ВРАЩЕНИЯ

КОЛЕНЧАТОГО

ВАЛА ДЛЯ

МАКСИМАЛЬНОЙ

МОЩНОСТИ

600 HO E-TEC

(8100 ± 100) об/мин

ПРИМЕЧАНИЕ:

 Используйте прецизионный

цифровой тахометр для регулировки частоты

вращения коленчатого вала двигателя.

ПРИМЕЧАНИЕ:

 Приведенная ниже регули-

ровка оказывает влияние на работу снегохода

только при высокой частоте вращения коленча-

того вала двигателя.
Шесть регулировочных позиций пронумерованы

от 1 до 6.
Калибровочные винты могут занимать одно

из шести положений, отмеченных цифрами на

головках.
Цифра на головке винта, совмещенная с мет-

кой на шкиве, укажет текущую регулировочную

позицию.

Пример:
Первоначальная позиция калибровочных вин-

тов - 4, изменив эту позицию на позицию 6 вы

увеличите максимальную частоту вращения

коленчатого вала двигателя на 400 об/мин.

Последовательность действий

Ослабьте стопорную гайку, чтобы иметь воз-

можность повернуть головку калибровочного

винта в желаемое положение. Не отвинчивайте

гайку до конца.
Установите все 3 калибровочных винта в оди-

наковые регулировочные позиции.
Затяните стопорные гайки указанным момен-

том: (10±2) Н•м.

ВНИМАНИЕ

  Не  выкручивайте  ка-

либровочные винты до конца, это

может привести к выпадению шайб.

Всегда производите регулировку

всех 3 калибровочных винтов. Уста-

навливайте калибровочные винты

в одинаковую регулировочную по-

зицию.

РЕГУЛИРОВКА ШКИВА

1. Метка

2. Цифра

Каждая следующая или предыдущая регули-

ровочная позиция изменяет максимальную

частоту вращения коленчатого вала примерно

на 200 об/мин.
Двигаясь от первоначальной регулировочной

позиции к позиции 1, вы будете дискретно

уменьшать максимальную частоту вращения

коленчатого вала на 200 об/мин. Двигаясь от

первоначальной регулировочной позиции к

позиции 6, вы будете дискретно увеличивать

максимальную частоту вращения коленчатого

вала на 200 об/мин.

ТИПОВОЙ ВАРИАНТ

1. Гайка ослаблена для вращения калибровоч

-

ного винта

-------------------------------------------------------------------------------------------------------------------------------------------------------------

112

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

 ПРЕДОСТЕРЕЖЕНИЕ



Разборка и внесение изменений в

конструкцию ведущего шкива кате-

горически запрещены.

Неправильная  сборка  или  вне-

сение изменений в конструкцию

шкива, могут привести к его раз-

рушению из-за высокой скорости

вращения. Это может привести к

тяжким травмам и даже летально-

му исходу.

Обратитесь к авторизованному

дилеру Lynx для обслуживания

ведущего шкива. Неправильное

обслуживание может негативно

повлиять на эксплуатационные

характеристики снегохода и со-

кратить срок службы ремня вари-

атора. Всегда следуйте графику

проведения технического обслу-

живания.

 ПРЕДОСТЕРЕЖЕНИЕ



Эксплуатация двигателя КАТЕГО-

РИЧЕСКИ запрещена, если:

– Отсутствуют установленные над-

лежащим образом элементы защи-

ты ремня вариатора.

– Открыты или сняты боковые па-

нели и/или капот.

Регулировка движущихся деталей

при работающем двигателе КАТЕ-

ГОРИЧЕСКИ запрещена.

Гусеница

Состояние гусеницы

 ПРЕДОСТЕРЕЖЕНИЕ



Снимите  колпачок  шнура  безопас-

ности  с  выключателя  двигателя

перед  выполнением  любых  регу-

лировок  или  операций  техниче-

ского  обслуживания,  кроме  особо

обозначенных  случаев.  Снегоход

должен находиться на безопасной

площадке в стороне от трассы.

Снимите  колпачок  шнура  безопасности  с  вы-

ключателя двигателя.
Поднимите  заднюю  часть  снегохода  и  поме-

стите ее на широкую механическую опору с от-

ражающей  панелью.  Убедитесь,  что  двигатель

выключен, после чего вручную проверните гусе-

ницу, осмотрев ее и оценив ее состояние. Обра-

титесь к авторизованному дилеру Lynx в случае,

если обнаружены износ или разрывы гусеницы,

видны отдельные волокна гусеницы, отсутствие

или повреждение вставок и направляющих.

Снегоходы, оснащенные изделиями,

улучшающими сцепление с

поверхностью.



В  случае,  если  ваш  снегоход  оснащен  шипо-

ванной гусеницей, разрешенной BRP к исполь-

зованию,  обратитесь  к  подразделу  ОСМОТР

раздела

ИЗДЕЛИЯ,  УЛУЧШАЮЩИЕ

СЦЕПЛЕНИЕ С ПОВЕРХНОСТЬЮ.

 ПРЕДОСТЕРЕЖЕНИЕ



Эксплуатация снегохода с повреж-

денными  гусеницей  или  шипами

может привести к потере управле-

ния.

Натяжение и юстировка гусеницы
ПРИМЕЧАНИЕ:

  Регулировка  натяжения  и

юстировка гусеницы взаимосвязаны. Не выпол-

няйте их по отдельности.

 ПРЕДОСТЕРЕЖЕНИЕ



Для  предотвращения  травмиро-

вания лиц, находящихся рядом со

снегоходом:

–  Находиться  позади  или  рядом  с

вращающейся  гусеницей  КАТЕГО-

РИЧЕСКИ запрещено.

–  Всегда  используйте  широкую

опору  с  отражающей  панелью  в

случае,  если  необходимо  провер-

нуть гусеницу.

– При вывешивании гусеницы под-

держивайте  минимально  возмож-

ную скорость.

Центробежная  сила  может  выбро-

сить  посторонние  предметы,  по-

врежденные  или  ослабшие  шипы,

обрывки  гусеницы,  а  также  по-

врежденную  гусеницу  целиком,  за

снегоход  со  значительной  силой,

что  может  привести  к  утрате  ниж-

них  конечностей  или  другим  тяж-

ким увечьям.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

113

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

414 348 200

Проверка натяжения гусеницы

ПРИМЕЧАНИЕ:

  Перед  тем,  как  выполнять

регулировку  натяжения  гусеницы,  снегоход

должен находиться в движении в течение 15-20

минут.
1. Снимите колпачок шнура безопасности с вы-

ключателя двигателя.
2. Поднимите заднюю часть и установите ее на

опору.

  ОСТОРОЖНО  Используйте  пра-

вильную  технику  поднятия  тяже-

стей,  используйте  для  этого  силу

ног.  Не  пытайтесь  поднять  какую-

либо часть снегохода в случае, если

это выше ваших сил.

3. Подождите пока задняя подвеска не примет

свободное положение.
4.  Воспользуйтесь  ИЗМЕРИТЕЛЕМ  НАТЯЖЕ-

НИЯ ГУСЕНИЦЫ (P/N 414 348 200).

mmr2009-133-003_b

mmr2009-133-003_a

5. Используя кольцо в нижней части измерителя

задайте величину провисания.
Замерьте  величину  зазора  посередине  между

передним и задним натяжными катками. Замер

производите  между  нижней  частью  направля-

ющей  гусеницы  и  внутренней  поверхностью

гусеницы.  Величина  зазора  должна  совпадать

с указанной в разделе

ТЕХНИЧЕСКИЕ ХА

-

РАКТЕРИСТИКИ

 в части

ТЕХНИЧЕСКАЯ

ИНФОРМАЦИЯ

.  В  случае,  если  натяжение

недостаточно, возникнет биение гусеницы.

УСТАНОВКА ВЕЛИЧИНЫ ПРОВИСАНИЯ

1. Нижнее кольцо установлено на заданную

величину

6. Установите верхнее кольцо в положение 0 кгс.
7.  Расположите  измеритель  на  гусенице  посе-

редине  между  передним  и  задним  натяжными

катками.
8.  Нажмите  на  измеритель,  чтобы  его  нижнее

кольцо выровнялось с нижней кромкой накладки

полоза.

ТИПОВОЙ ВАРИАНТ

1. Верхнее кольцо измерителя установлено в

положение 7,3 кг

2. Нажимайте на верхнюю часть приспосо

-

бления пока она не соприкоснется с верхним

кольцом

3. Значение провисания гусеницы (обратитесь

к разделу ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

для определения надлежащей величины прови

-

сания гусеницы вашей модели снегохода)

9. Считайте показания, зафиксированную верх-

ним кольцом измерителя.

ПОКАЗАНИЯ

1. Верхнее кольцо измерителя

10. Значения нагрузки должны совпадать с ука-

занными в таблице ниже / обратитесь к разделу

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

, рас-

положенному в конце настоящего Руководства.
11. В случае, если полученная величина нагруз-

ки  отличается  от  приведенной  в  таблице,  не-

обходимо отрегулировать натяжение гусеницы.

Обратитесь к главе

РЕГУЛИРОВКА НАТЯ

-

ЖЕНИЯ ГУСЕНИЦЫ

.

Регулировка натяжения гусеницы

1. Снимите колпачок шнура безопасности с вы-

ключателя двигателя.
2.  Снимите  колпаки  задних  катков  (если  уста-

новлены).
3. Ослабьте винты крепления катка.
4. Подтяните или ослабьте оба регулировочных

винта для увеличения или уменьшения натяже-

ния гусеницы.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

114

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

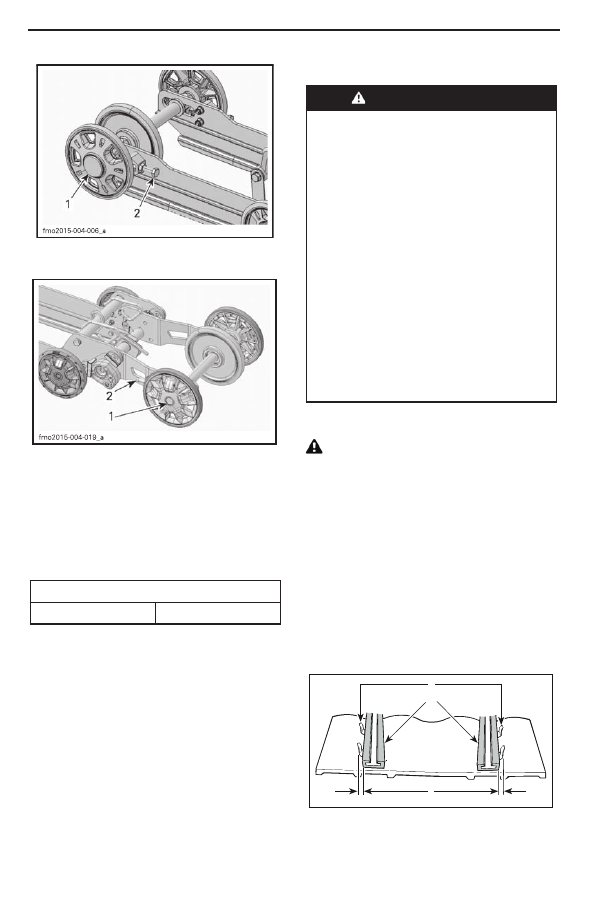

ADVENTURE LX

1. Колпак правого заднего катка

2. Правый регулировочный винт

A01F05A

1
2

3

49 RANGER

1. Болт крепления правого заднего натяжно

-

го катка

2. Правый регулировочный винт

5. В случае, если корректную регулировку про-

извести невозможно, обратитесь к авторизован-

ному дилеру Lynx.
6. Затяните болты крепления указанным моментом.

МОМЕНТ ЗАТЯЖКИ



Болты крепления

(48±6) Н•м

7. Проверьте юстировку гусеницы согласно про-

цедуре, изложенной ниже.

Юстировка гусеницы

 ПРЕДОСТЕРЕЖЕНИЕ



Перед тем, как проверять юстиров-

ку гусеницы, убедитесь, что на ней

отсутствуют  предметы,  которые

могут  быть  выброшены  центро-

бежной  силой  при  вращении  гусе-

ницы.  Не  касайтесь  гусеницы  ру-

ками,  инструментами,  ногами  или

деталями одежды. Всегда устанав-

ливайте  заднюю  часть  снегохода

на широкую стойку с отражающей

панелью.  Убедитесь,  что  вблизи

снегохода и особенно задней части

гусеницы  отсутствуют  люди.  Не

проворачивайте гусеницу на высо-

кой скорости.

Центробежная  сила  может  выбро-

сить  посторонние  предметы,  по-

врежденные  или  ослабшие  шипы,

обрывки  гусеницы,  а  также  по-

врежденную  гусеницу  целиком,  за

снегоход со значительной силой.

1. Поднимите заднюю часть и установите ее на

опору.

  ОСТОРОЖНО  Используйте  пра-

вильную  технику  поднятия  тяже-

стей, используйте для этого силу ног.

Остерегайтесь  травм.  Не  пытайтесь

поднять какую-либо часть снегохода

в случае, если это выше ваших сил.

2.  Запустите  двигатель  и  задействуйте  рычаг

управления  дроссельной заслонкой  так,  чтобы

гусеница  медленно  двигалась.  Эта  операция

должна занять не более 15-20 секунд.
3.  Проверьте  юстировку  гусеницы;  расстояние

между кромками направляющих и накладок по-

лозьев и гусеницей должно быть равным с обе-

их сторон.

1. Направляющие

2. Накладки полозьев

3. Равное расстояние

4. Для корректировки юстировки гусеницы:

4.1 Остановите двигатель.

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     5      6      7      8     ..
