CHASSIS/BRAKES/FINAL DRIVE

5.20

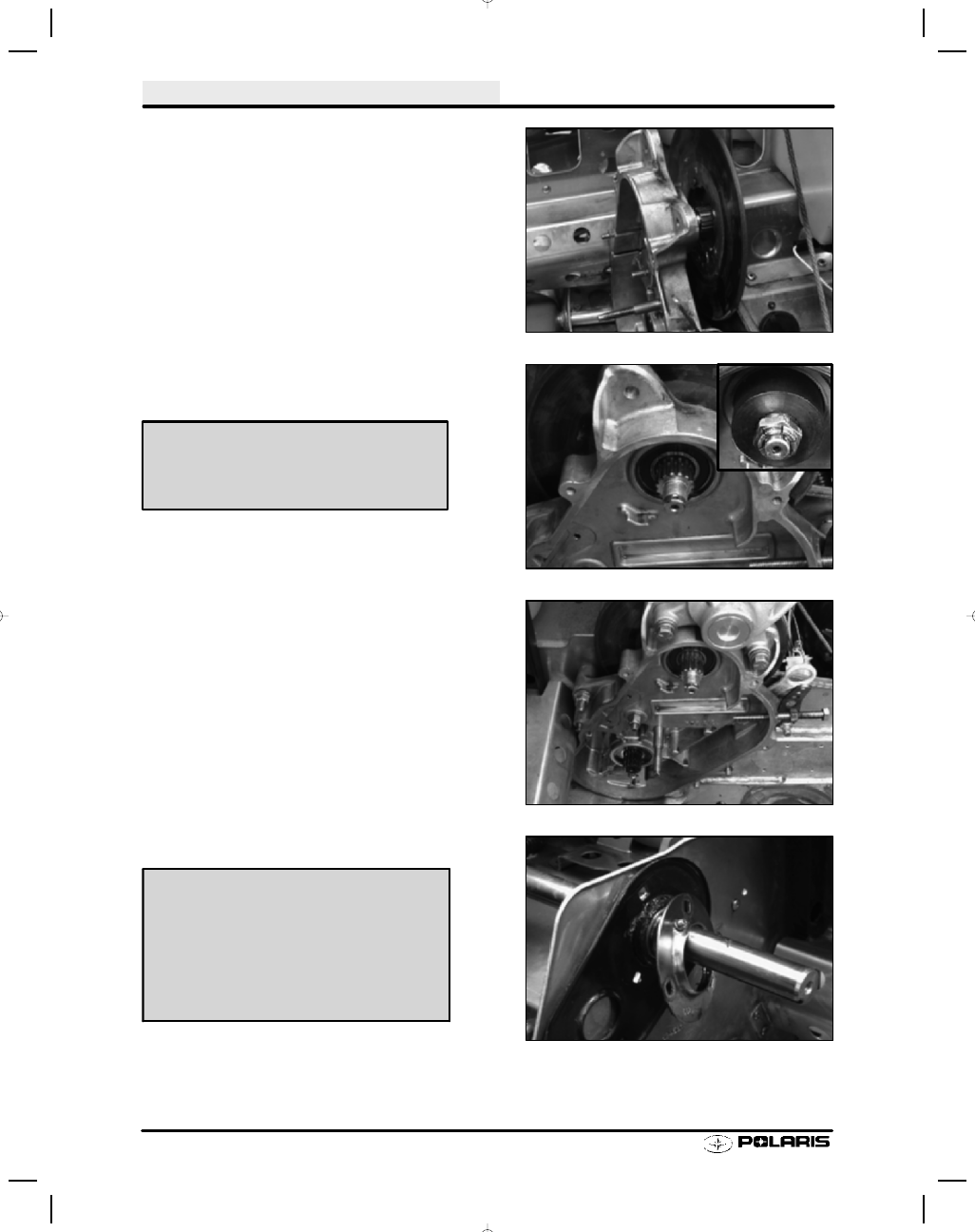

Jackshaft Installation, Cont.

4.

Insert jackshaft through bearing in chaincase

5.

Install jackshaft alignment tool and secure with
castle nut and flat washer. Tighten jackshaft nut
securely to ensure positive bearing and jackshaft
seating to chaincase.

NOTE: Use of a standard nut and flat washer for this align-
ment process will simplify the process as well as preserve
the locking features of the lock nut for reassembly.

6.

If shaft is not centered, tap shaft with a soft faced
hammer until centered.

This will align the upper

chaincase bearing in the chaincase bore.

7.

Once correct jackshaft alignment has been achieved,
install lock nuts on chaincase mounting bolts and
torque to specification. Remove alignment tool from
chaincase.

8.

Install jackshaft flangette gasket and bolts.

Align

grease hole in bearing with hole or fitting in flangette to
ensure greasability. Torque nuts to specification.

Do

not lock set screws on retainer ring (if so equipped).

Jackshaft Alignment Tool

PN 2870399 - 13 Tooth Jackshafts
PN 2871535 - 15 Tooth Jackshafts

Chaincase Mounting Bolt Torque -

28-30 ft. lbs. (38.6 - 41.4 Nm)

Flangette Nut Torque -

15 - 17 ft. lbs. (20.7 - 23.5 Nm)

CHASSIS/BRAKES/FINAL DRIVE

5.21

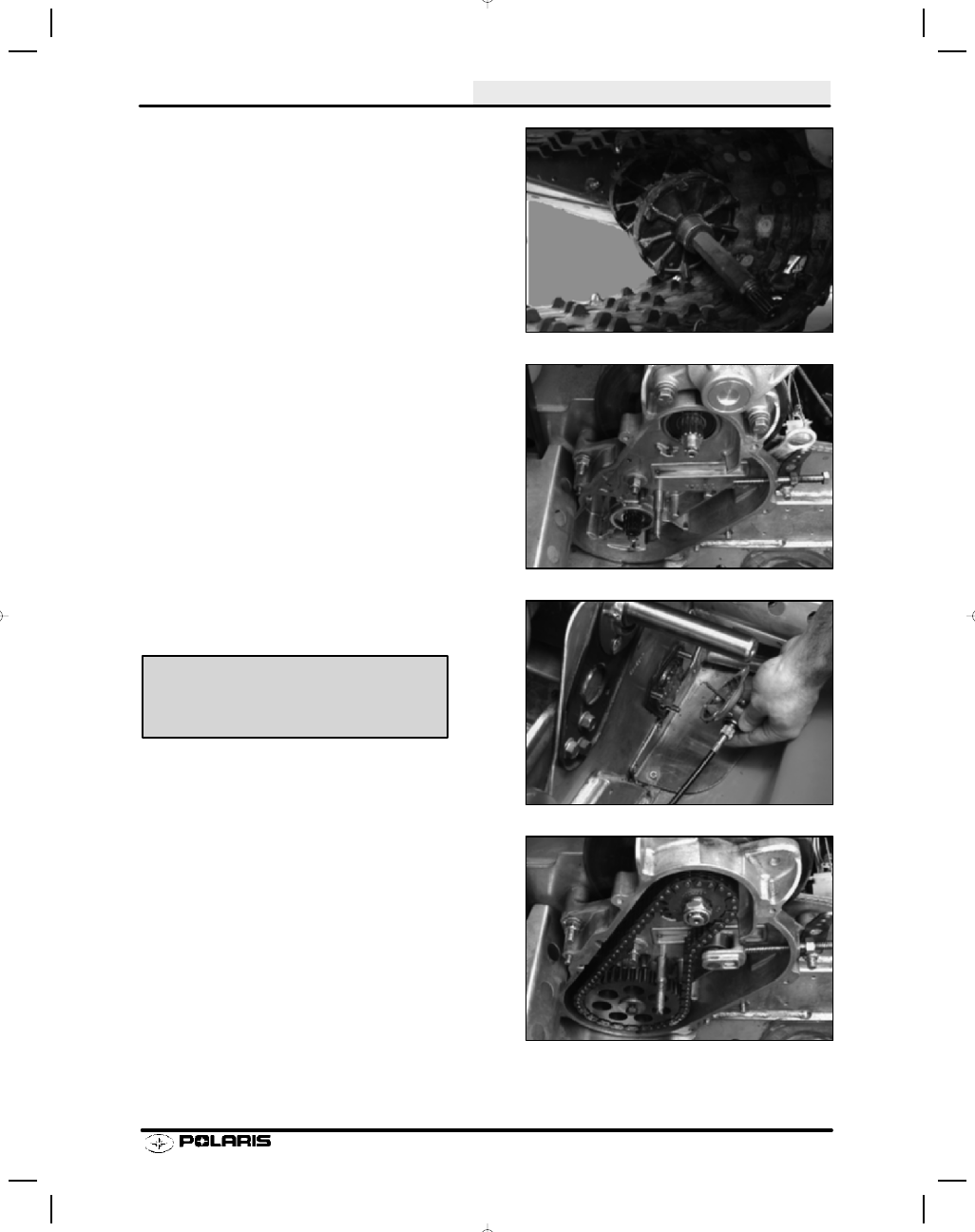

Driveshaft Installation

1.

Set track into machine making note of correct direction
of travel. Most tracks have an arrow pointing which
direction the track turns.

2.

Insert

driveshaft

through

bearing

hole

in

bulkhead. Place inner driveshaft bearing flange
bolts in the bulkhead.

3.

Insert chaincase side of driveshaft through
bottom chaincase bearing.

4.

Replace speedometer key with a new one and
install angle drive. Torque nuts to specification.

5.

Link together the upper and lower chaincase
sprockets with the chain. Install both the upper
and lower sprockets and chain at the same time.
Finger tighten the top sprocket nut and turn in
bottom sprocket bolt until snug.

NOTE: On Hyvot sprockets, the beveled side goes
toward the chaincase bearing.

Speedometer Angle Drive

Mounting Nut Torque -

15 - 17 ft. lbs. (20.7 - 23.5 Nm)

CHASSIS/BRAKES/FINAL DRIVE

5.22

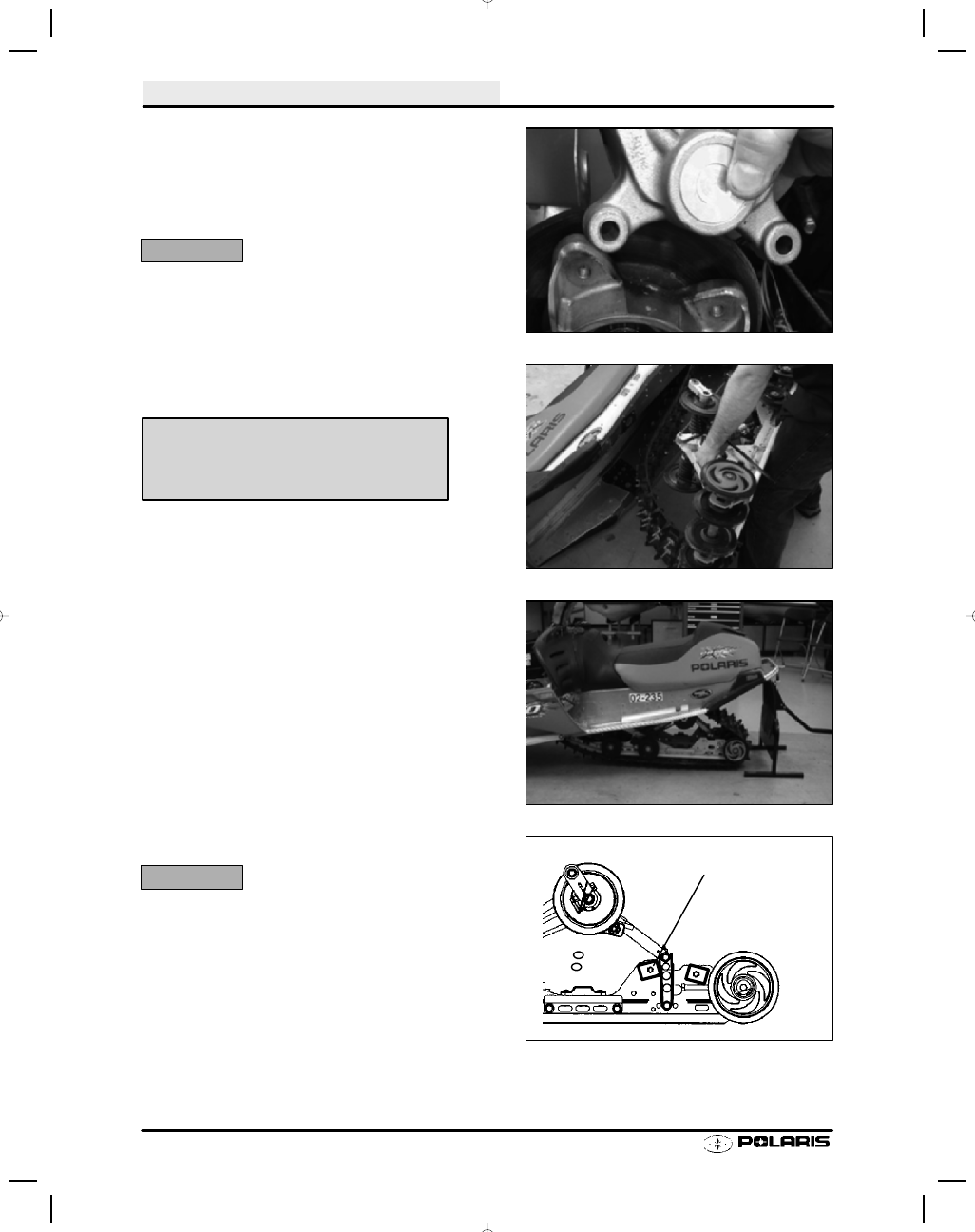

Driveshaft Installation, Cont.

6.

Install chain tensioner. Finger tighten adjustment
bolt.

7.

Install brake caliper assembly in chaincase.

CAUTION:

On models with hydraulic brakes, make sure caliper
piston is fully retracted into caliper to prevent brake
binding from preload of pads. On models equipped
with mechanical brakes make sure cam is fully re-
tracted.

8.

Torque caliper mounting bolts to specification.

Track Installation

1.

Tip machine back onto left side. Insert suspension,
into the track.

2.

Install Torsion springs back onto the spring
retainers.

3.

Move the suspension back and forth until front
torque arm mounting bolts can be started. Tighten
finger tight.

4.

Rotate the suspension until the rear mount bolts can
be installed in the same manner as the front.

NOTE: For ease of installation, turn the front rear scis-
sor stops (FRSS) to low position. This allows the rear
torque arm to move forward more to line up holes.

CAUTION:

Make sure the suspension does not over center when
installing suspension, keep the Front Rear Scissor
Stop in contact with the Front Scissor stop.

5.

Torque suspension mounting bolts to specification.

6.

Return front rear scissor stops (FRSS) to original
position.

7.

Align track (outlined in suspension section) and
tighten adjuster and rear shaft bolts to specification.

Caliper Mounting Bolt Torque -

28 - 30 ft. lbs. (38.6 - 41.4 Nm)

FRSS (Front Rear Scissor Stop)
PRO X shown

CHASSIS/BRAKES/FINAL DRIVE

5.23

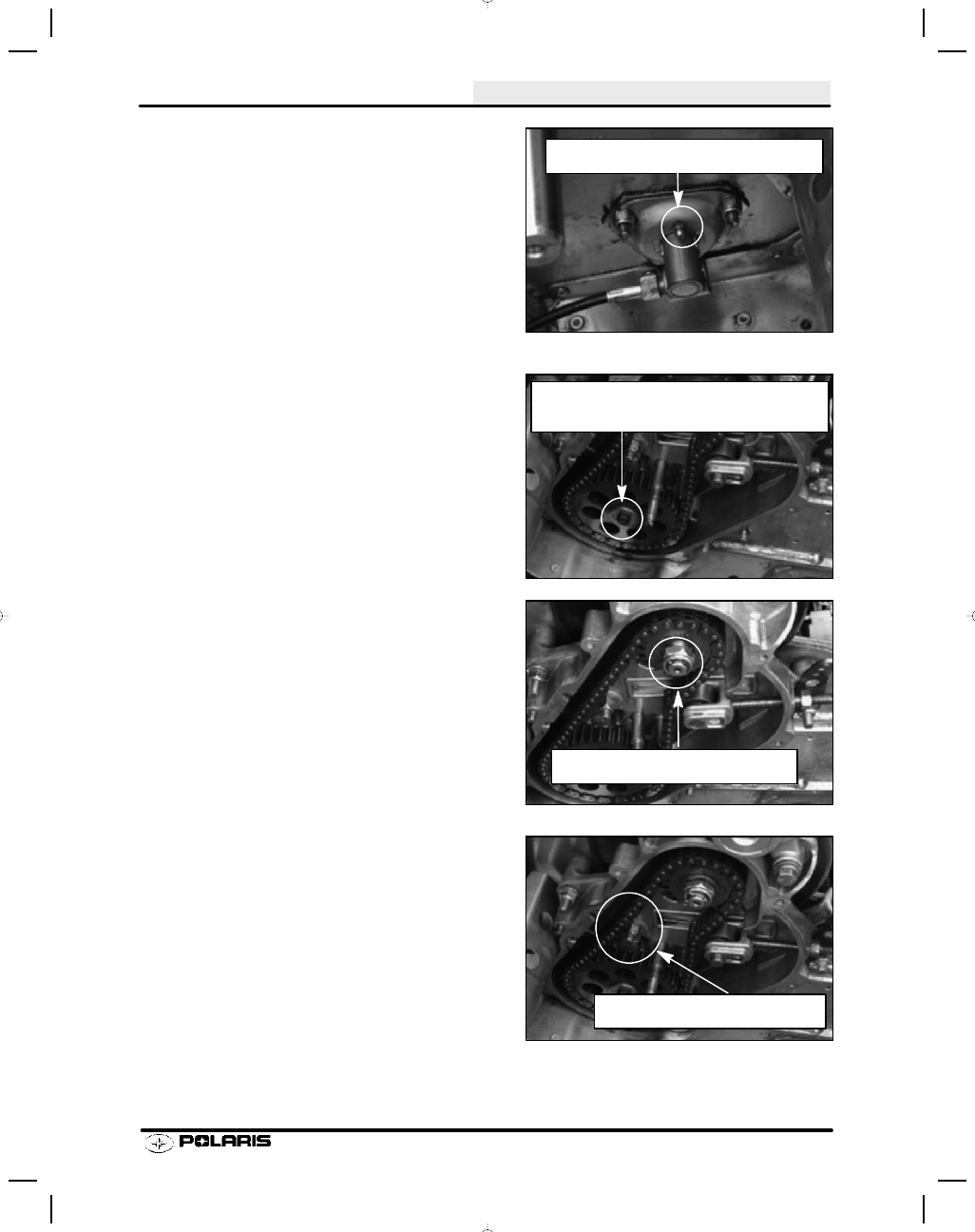

Final Assembly

1.

Check speedometer cable routing.

2.

Grease angle drive and bearing with Polaris grease.

3.

Torque bottom chaincase sprocket bolt to
specification.

4.

Torque jackshaft nut to specification. On models
with castle nut, if cotter pin does not align, tighten
nut until it does. Apply brake to hold jackshaft
while torquing.

5.

There should be approximately 1/4-3/8

s (.6-.95

cm) total deflection on the chain. Turn adjuster
bolt until correct chain deflection is obtained and
lock the locknut.

Polaris Premium All Season Grease

PN 2871423

Bottom Chaincase Sprocket Bolt Torque

-

19 ft. lbs. (26.2 Nm)

Jackshaft Castle Nut Torque -

50 ft. lbs. (69 Nm)

Chain Deflection -

1/4-3/8

s (.6 - .95 cm)
