CHASSIS/BRAKES/FINAL DRIVE

5.16

Rear Suspension Removal, Cont.

8.

Remove three bolts, nuts, and washers securing angle
drive and bearing flangettes. Remove and discard
adaptor key.

9.

Remove four suspension mounting bolts.

10. Place a protective mat on floor and tip machine onto

left side.

11. Remove rear suspension by pulling rear of track

outward and sliding suspension forward. Lift out rear
of suspension first.

NOTE: Unhook the rear torsion springs to relieve pressure
on the torque arm for ease of removal. Loosen rear shaft
bolts and adjuster bolts, slide rear shaft forward for ease
of removal.

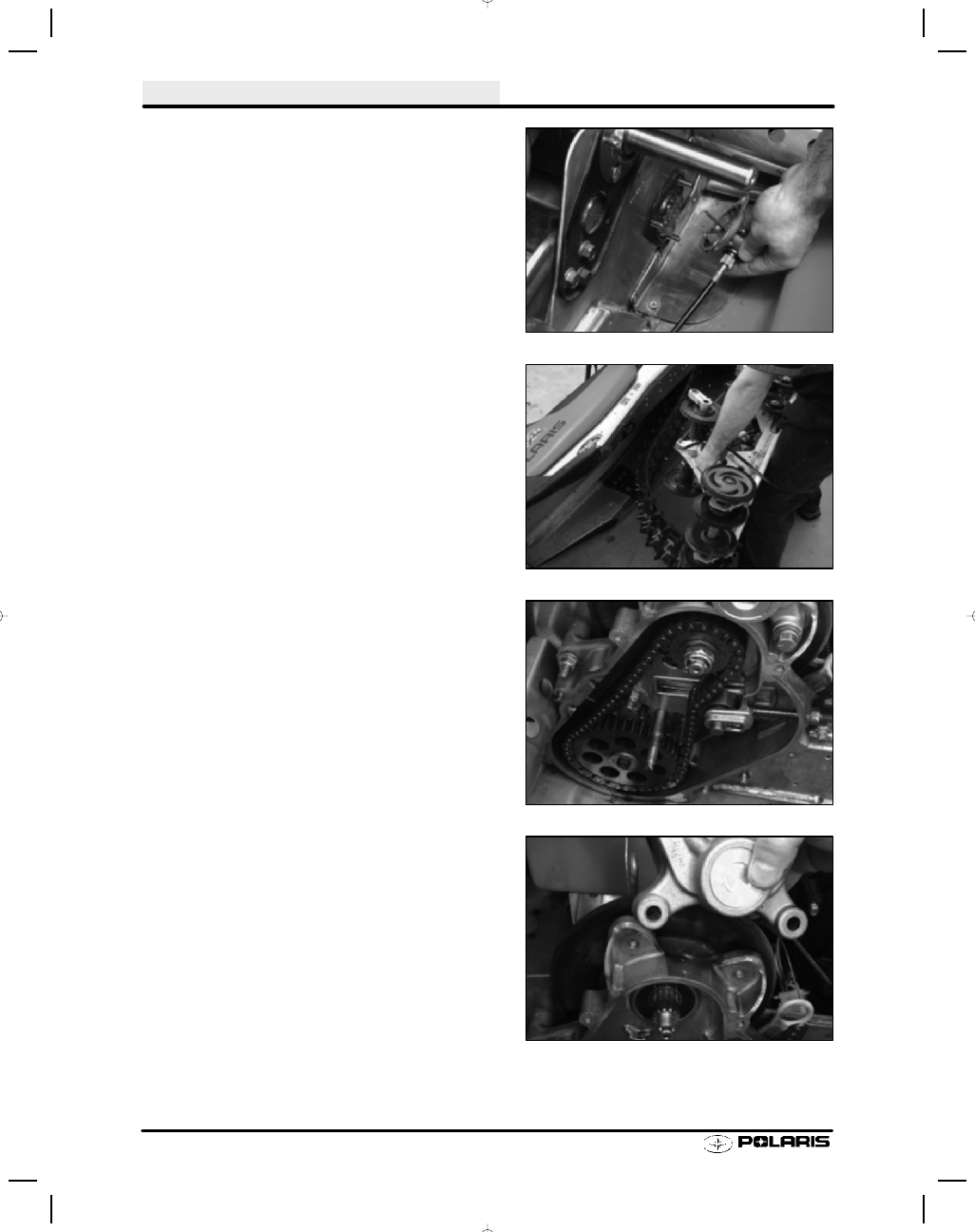

Chaincase Removal

1.

Support rear of machine.

2.

Remove third jackshaft flangette attaching bolt.

Tip machine back to upright and support rear with jack-
stand.

3.

Drain Chaincase and remove chaincase cover
attaching bolts and remove cover.

4.

Remove cotter pin and nut.

5.

Loosen chain adjustment bolt and remove chain
tensioner assembly.

6.

Remove bottom sprocket attaching bolt, chain and
sprockets.

7.

Remove two bolts securing caliper carrier bracket to
chaincase.

NOTE: Inspect brake pad condition and replace if worn to
less than 1/2 the original thickness. See Brake Pad Re-
placement in this chapter.

CHASSIS/BRAKES/FINAL DRIVE

5.17

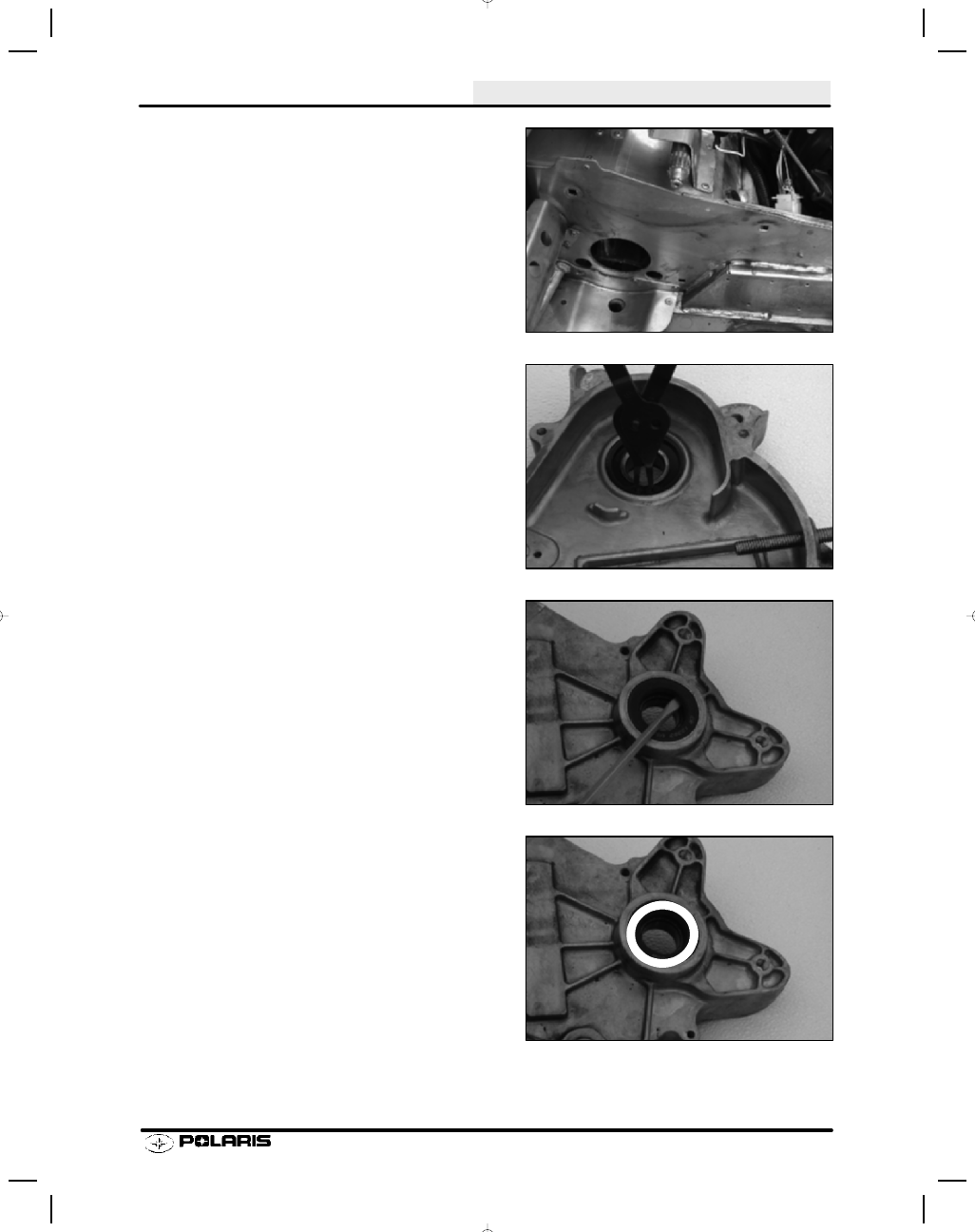

Chaincase Removal, Cont.

8.

Remove three (PRO X has four) chaincase to bulkhead
attaching nuts and bolts. The front bolt is a through bolt,
rear and bottom bolts are carriage bolts.

NOTE: On some machines it may be necessary to remove
the rear exhaust bracket prior to lifting chaincase or remov-
ing drive shaft assembly.

9.

Remove O-Ring, seal sleeve and brake disc by tapping
on jackshaft end with a soft face hammer.

10. Remove chaincase.

Chaincase Bearing Removal

1.

Remove bearing retaining snap rings.

2.

Pry out old seal from back side of chaincase.

3.

Press out old bearing from side shown (seal side). If
bearing appears tight, use heat to expand chaincase
bore. Always press bearing toward snap ring side of
chaincase when removing. Inspect chaincase for any
damage and replace if required.

CHASSIS/BRAKES/FINAL DRIVE

5.18

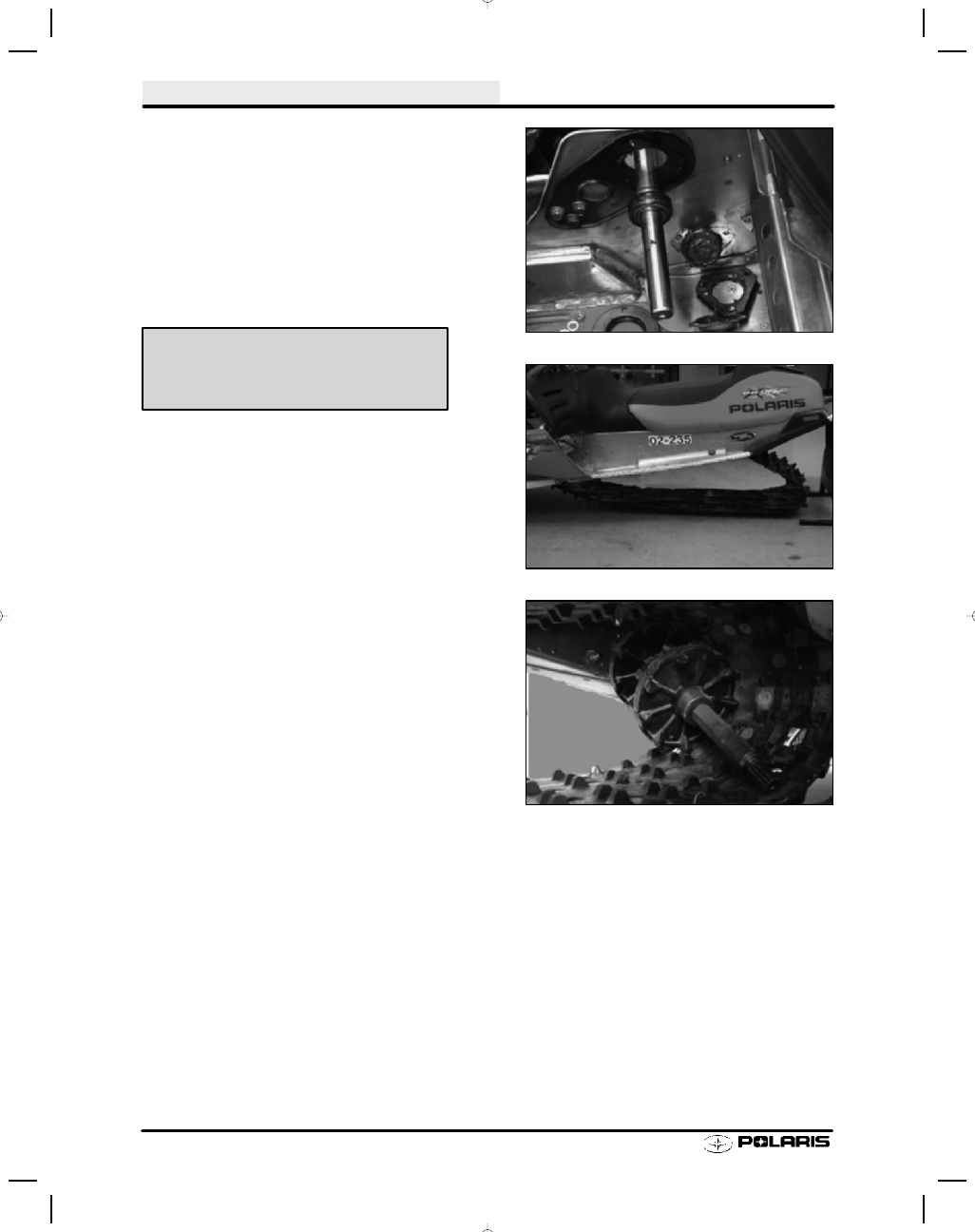

Jackshaft Removal

1.

Remove jackshaft.

NOTE: On models with pressed bearing on jackshaft, shaft
will have to be brought through bulkhead slot in order to re-
move from unit.

2.

Inspect drive shaft and jackshaft in bearing contact
area.

If diameter is .001

s (.025 mm) less than

non-contact area, shafts should be replaced.

Driveshaft Removal

1.

Support the rear of the machine.

2.

Remove driveshaft by pushing through bearing hole on
the bulkhead, then pulling driveshaft toward you.

3.

After drive shaft has been removed, inspect
condition of drive sprockets and replace if required.

NOTE: On models with pressed bearings on drive shaft:
S

If bearings are loose internally or rough they should

be replaced.
S

If bearings are loose on the shaft the shaft must be

replaced.

Jackshaft and Driveshaft Service Limit -

.001

s (.025 mm)

CHASSIS/BRAKES/FINAL DRIVE

5.19

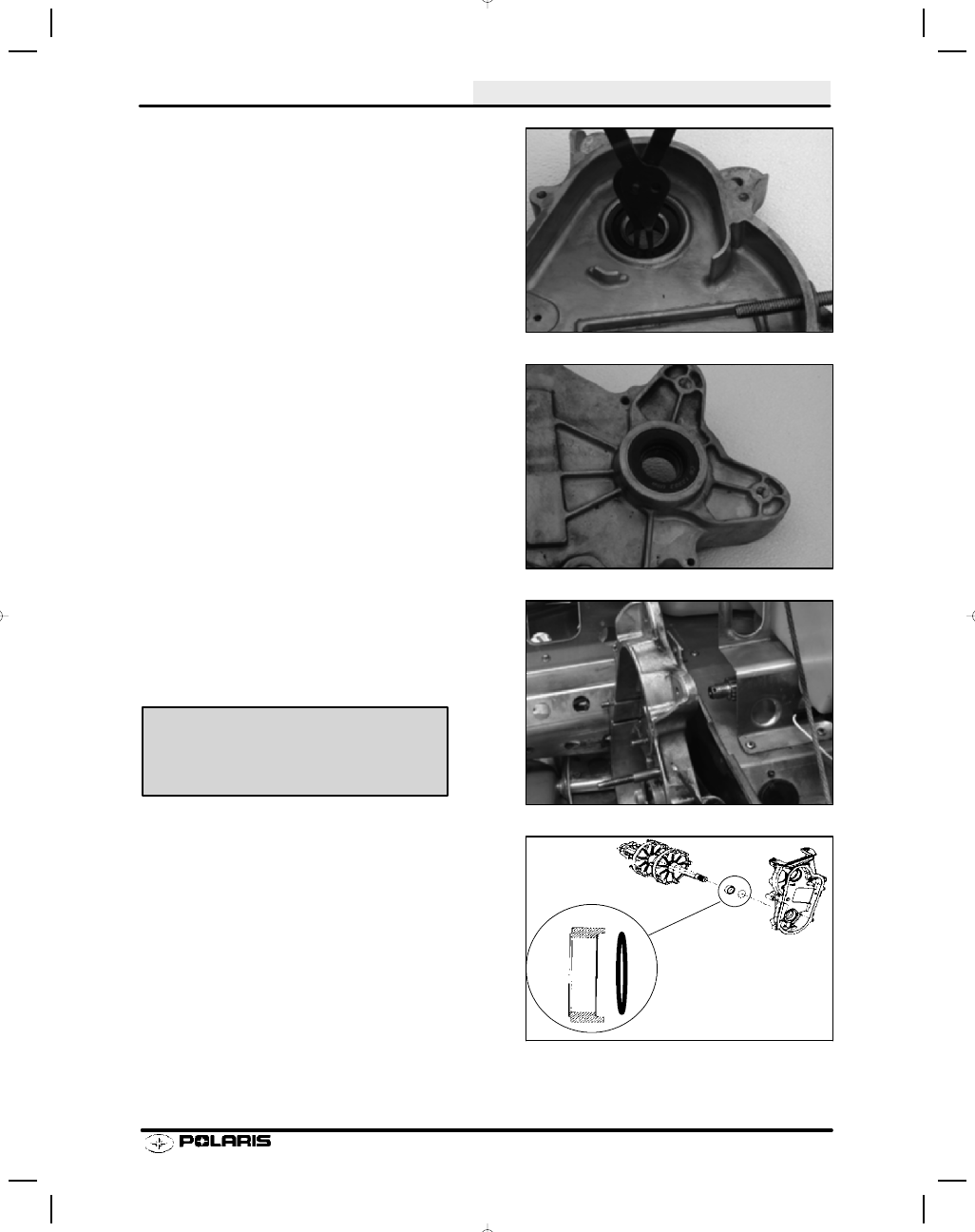

Chaincase Bearing Assembly

1.

Apply Loctite 680 to outer race of new bearing and
press into position. Press on outer race only, or
bearing damage may result.

2.

Reinstall snap rings.

3.

Press new seals in until outer edge is flush with
chaincase shoulder. New seals must be installed
from outside of case with lip side in.

4.

Install chaincase.

NOTE: Do not tighten chaincase bolts at this time.

Jackshaft Installation

1.

Replace seal sleeves and O-Rings with new and
grease.

2.

Install jackshaft installation tool on the threads of
the jackshaft

3.

Line up bushing, o--ring and brake disc on splined
shaft.

Jackshaft Installation Tool

PN 2870974 - 13 Tooth Jackshafts
PN 2871296 - 15 Tooth Jackshafts

Install seal and O-ring
with recess facing chain-
case
