CHASSIS/BRAKES/FINAL DRIVE

5.8

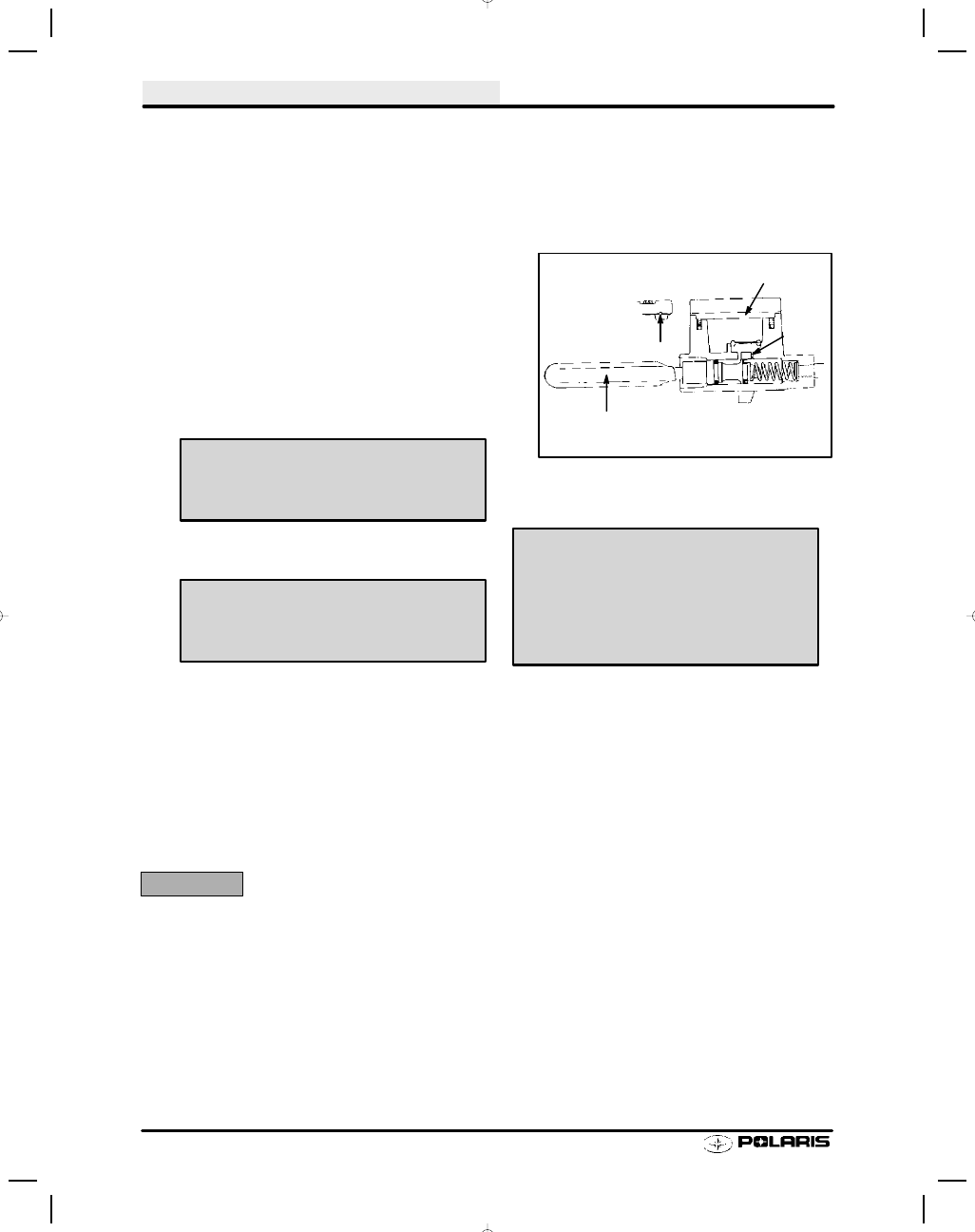

Brake Bleeding - Fluid Change

Brake Bleeding - Fluid Change

This procedure should be used to change fluid or bleed brakes during regular maintenance, or after complete
brake service. Brake fluid may damage painted or plastic surfaces. Take care not to spill, and wipe up any spills
immediately. Cover parts to avoid damage.

1.

Clean reservoir cover thoroughly.

2.

Remove screws, cover, and diaphragm from
reservoir.

3.

Inspect vent slots (A) in cover and remove any
debris or blockage.

4.

If changing fluid, remove fluid from reservoir with a
Mity Vac

¥ pump or similar tool.

NOTE: Do not remove brake lever when reservoir fluid
level is low.

5.

Add brake fluid to within 1/4-5/16

s (.6-.8 cm) of

reservoir top.

6.

Install a box end wrench on caliper bleeder screw fitting. Attach a clean, clear hose to fitting and place the
other end in a clean container. Be sure the hose fits tightly on fitting.

NOTE: Fluid may be forced from compensation port (B) when brake lever is pumped. Place diaphragm (C) in
reservoir to prevent spills. Do not install cover.

7.

Slowly pump lever (D) until pressure builds and holds.

8.

While maintaining lever pressure, open bleeder screw. Close bleeder screw and release brake lever. Do not
release lever before bleeder screw is tight or air may be drawn into caliper.

9.

Repeat procedure until clean fluid appears in bleeder hose and all air has been purged. Add fluid as
necessary to maintain level in reservoir.

CAUTION:

Maintain at least 1/2

s (1.27 cm) of brake fluid in the reservoir to prevent air from entering the master cylinder.

10. Tighten bleeder screw securely and remove bleeder hose.

11. Add brake fluid to the proper level.

12. Install diaphragm, cover, and screws. Tighten screws to specification.

B

A

D

C

Mity Vac

¥ PN 2870975

Polaris DOT 3 Brake Fluid
PN 2870990

Polaris DOT 3 High Temp Fluid
(for Racing applications)
PN 2873717

Reservoir Cover Screw Torque -

15-18 in. lb. (1.7-2 Nm)

CHASSIS/BRAKES/FINAL DRIVE

5.9

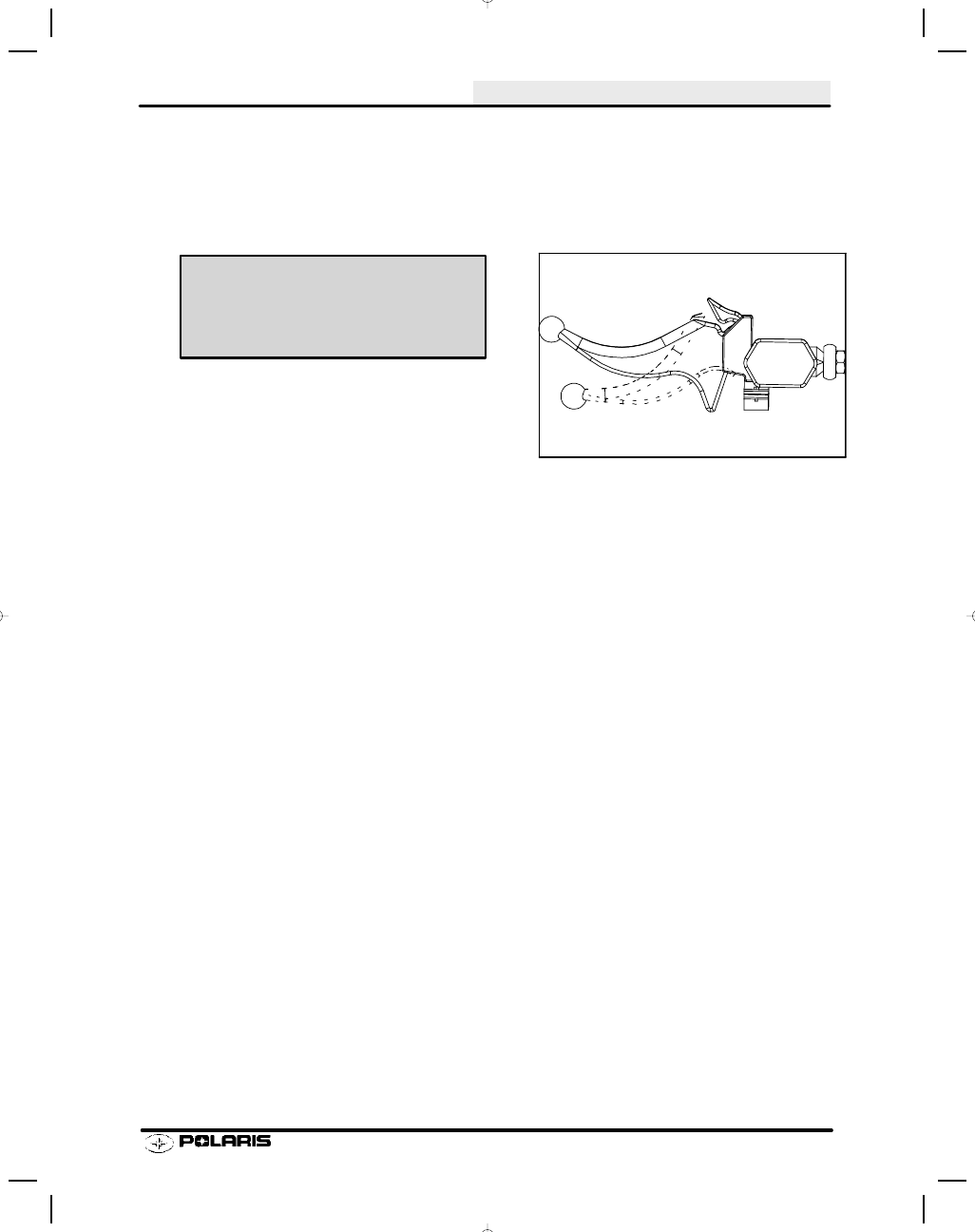

Brake Bleeding - System Rebuild

Brake Bleeding - Fluid Change, Cont.

13. Field test machine before putting into service. Check for proper braking action and lever reserve. With lever

firmly applied, lever reserve should be no less than 1/2

s (1.3 cm) from handlebar.

14. Check brake system for fluid leaks.

Hydraulic Brake

Brake Lever Reserve Limit

Not less than 1/2

s (1.3 cm)

from handlebar

CHASSIS/BRAKES/FINAL DRIVE

5.10

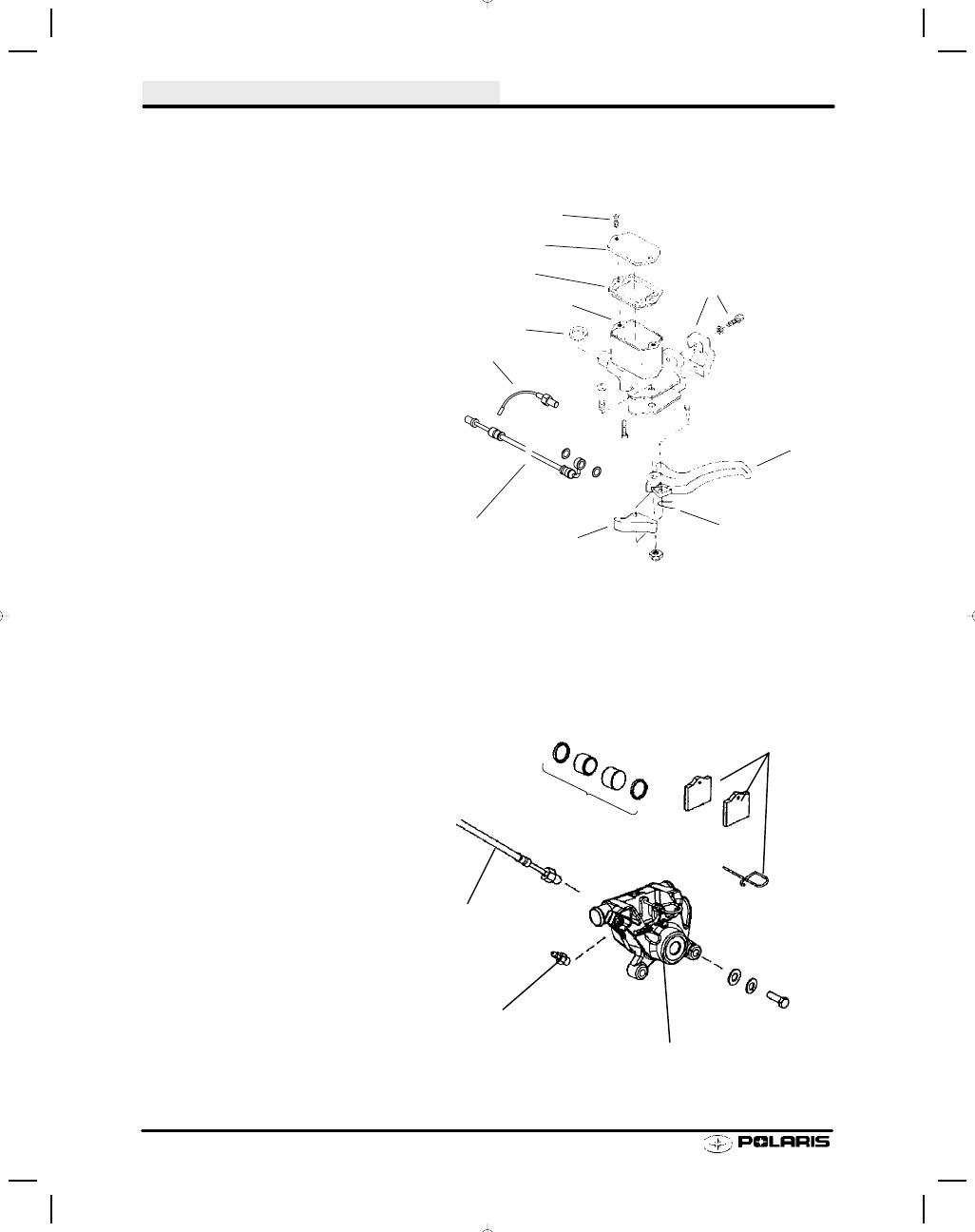

Brake System

Wilwoodt Master Cylinder

1.

Cover Screws

2.

Cover

3.

Cover Gasket

4.

Parking Lever Spring

5.

Master Cylinder

6.

Screw

7.

Lever

8.

Pressure Switch

9.

Brake Line

10. Park Brake Lever
11. Reservoir Ring

Hayest

1.

Brake Caliper

2.

Kit Bleeder Replacement

3.

Brake Line

4.

Piston, Seal, Caliper Kit

5.

Brake Pads and Pin

1

2

3

4

5

6

7

8

9

10

11

1

2

3

4

5

CHASSIS/BRAKES/FINAL DRIVE

5.11

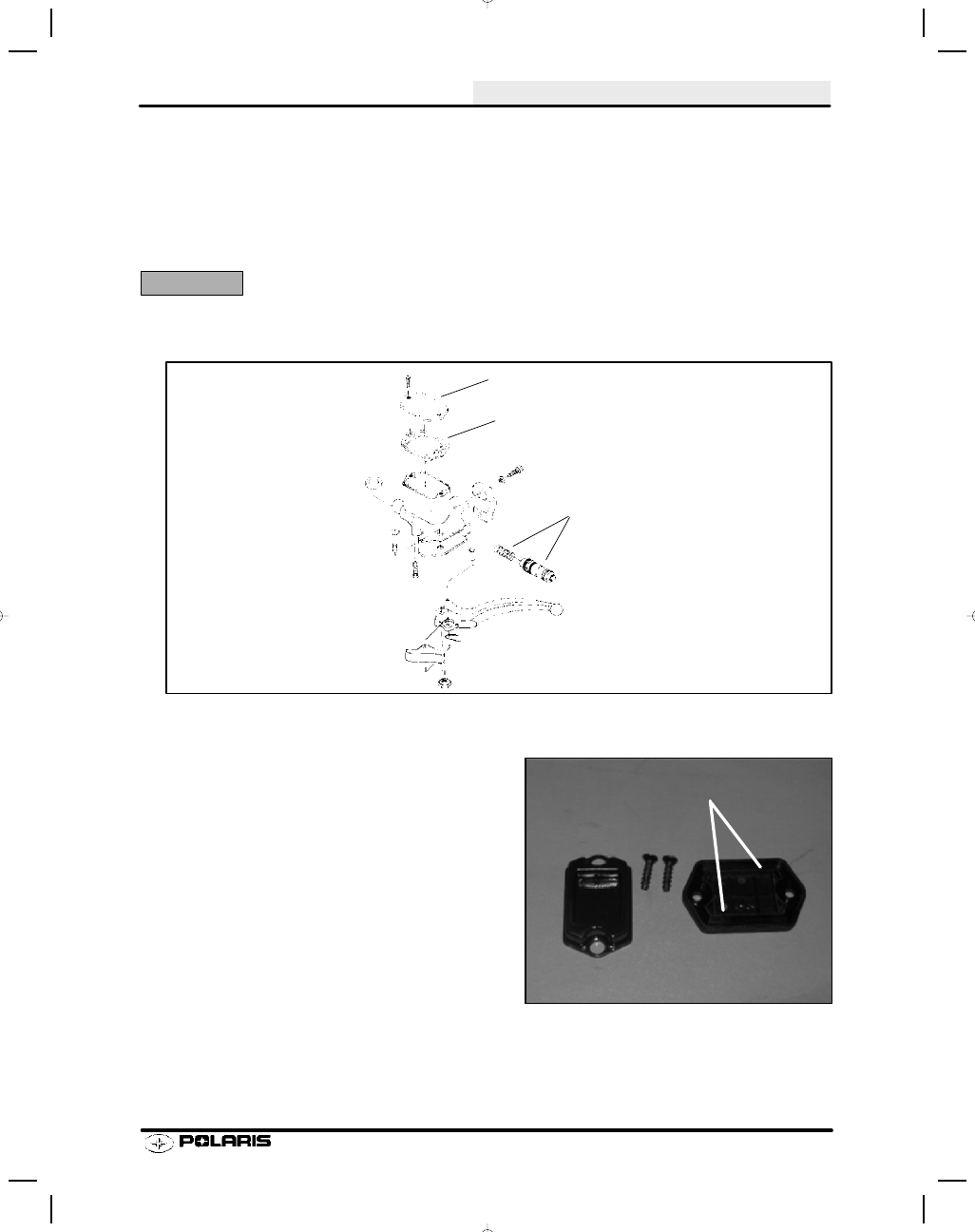

Step by Step instructions for Wilwood Master Cylinder Removal and Inspection.

Disassembly

1.

Clean master cylinder and reservoir assembly. Make sure you have a clean work area to disassemble brake
components.

2.

Place a shop towel under brake line connection at master cylinder. Loosen banjo bolt; remove bolt and sealing
washers.

CAUTION:

Brake fluid will damage finished surfaces. Do not allow brake fluid to come in contact with finished surfaces.

3.

Remove master cylinder from handlebars.

4.

Remove cover and diaphragm from master cylinder
and dispose of the fluid properly.

5.

Be sure vents in cover are clean and unobstructed.

6.

Remove brake lever.

Master Cylinder
Piston Assy

Cover

Diaphragm

Vent Slots

Diaphragm

Cover
