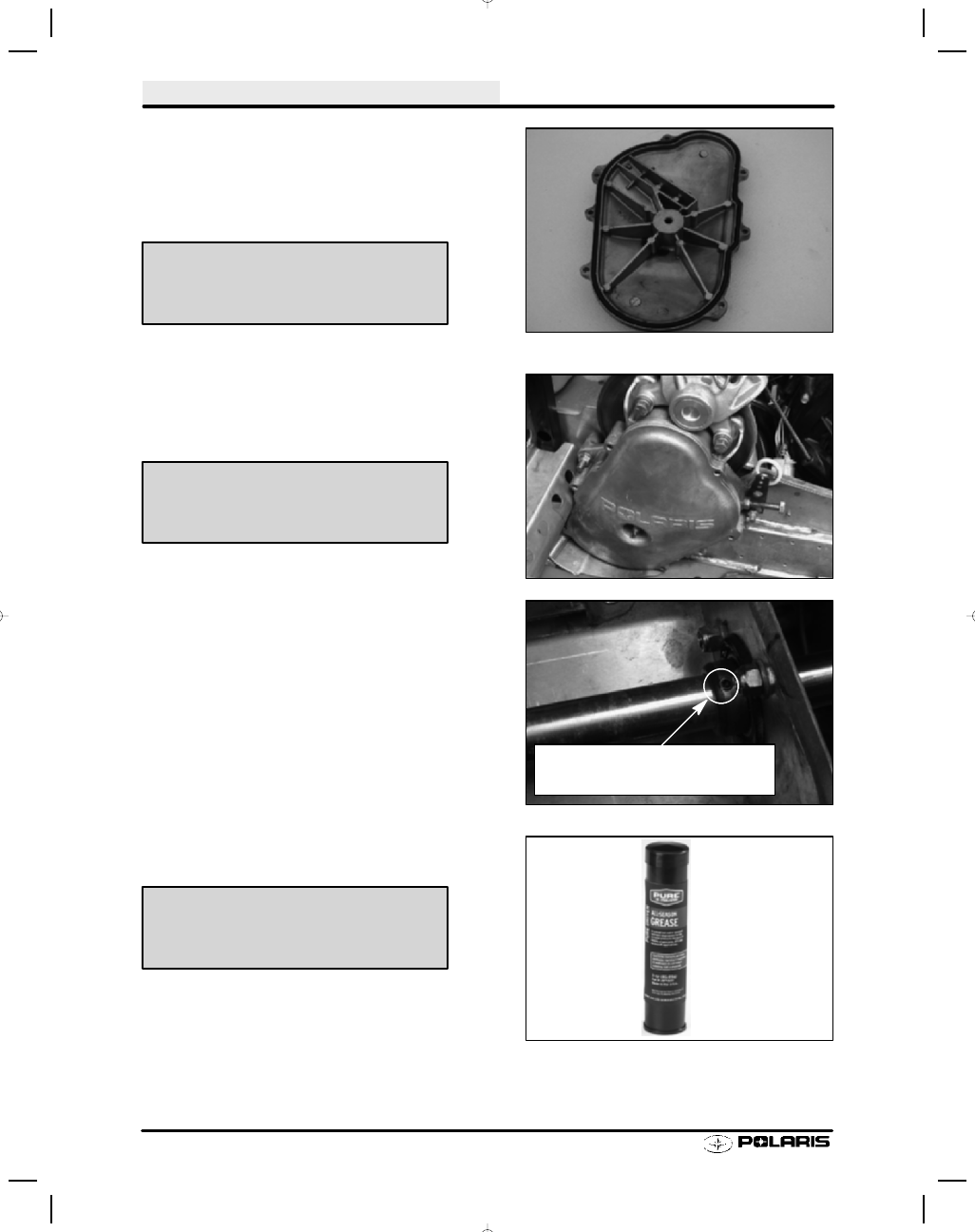

CHASSIS/BRAKES/FINAL DRIVE

5.24

Final Assembly, Cont.

6.

Install chaincase cover gasket in chaincase.
Install chaincase cover and torque cover bolts to
specification.

7.

Add 9 oz. (11 oz. on models equipped with
reverse)

of

Polaris

chaincase

oil

to

the

chaincase. Verify proper level with dipstick.

8.

Torque

jackshaft

bearing

set

screws

to

specification (if so equipped).

9.

Lubricate bearings with Polaris Premium All
Season grease.

Chaincase Cover Bolt Torque -

8 - 10 ft. lbs. (11 - 14 Nm)

Polaris Synthetic Gearcase Lube

PN 2871477 (Gallon)

PN 2871478 (12 ounces)

Polaris Premium All Season Grease

PN 2871423

Driveshaft and Jackshaft Bearing

Set Screw Torque -

80 in. lbs. (9.2 Nm)

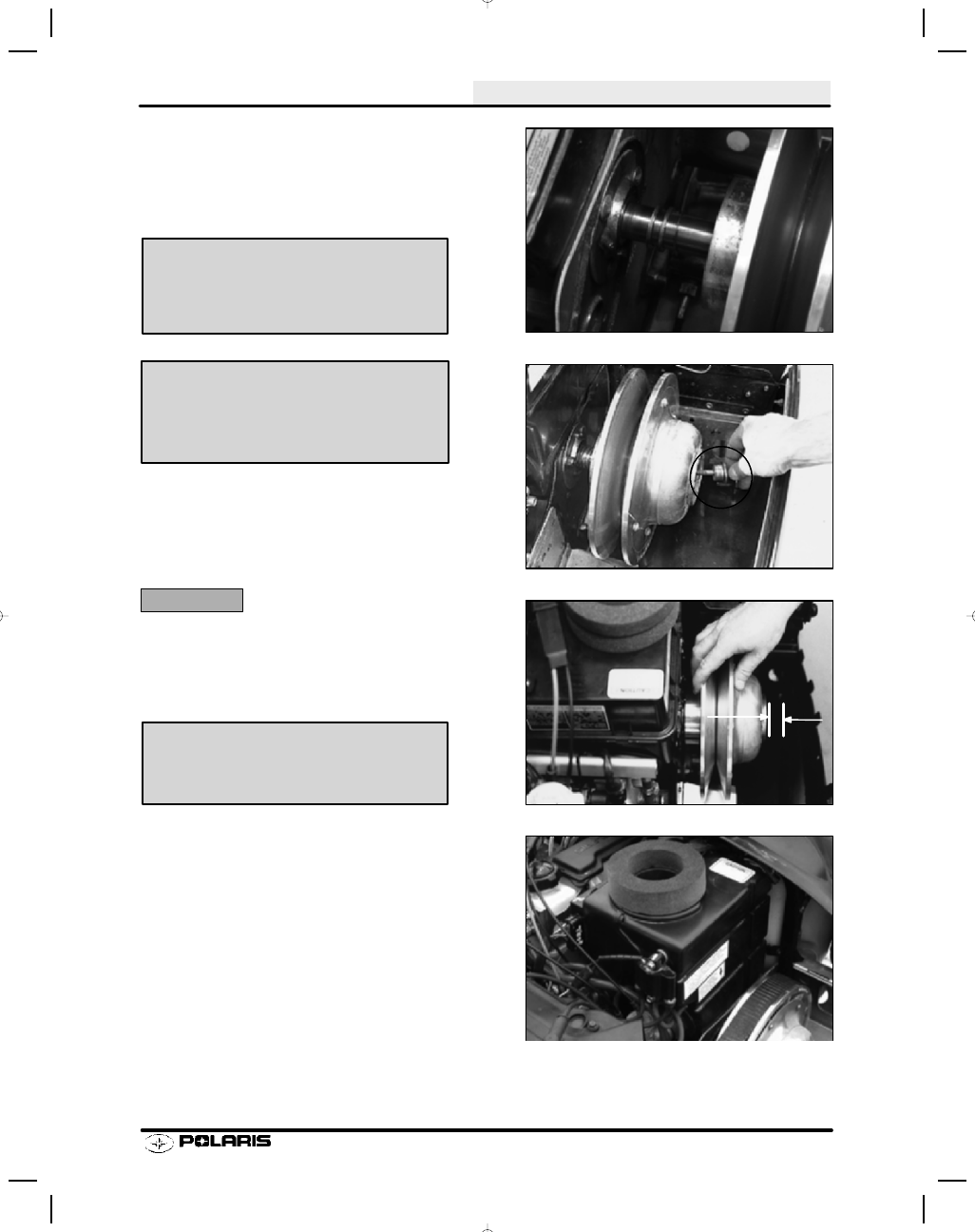

CHASSIS/BRAKES/FINAL DRIVE

5.25

Final Assembly, Cont.

10. Reinstall clutch offset washers on jackshaft and

install driven clutch. Using the clutch alignment
tool adjust driven clutch to achieve proper offset.
See Clutch Offset Adjustment in this manual.

11. With proper offset achieved, the driven clutch must

float on the jackshaft. This is done by adding or
subtracting spacer washers (PN 7555734) to the
clutch retaining bolt. When properly adjusted, the
driven clutch will have .020 - .100

s (.5 - 2.5 mm)

float.

CAUTION:

Incorrect float can cause jackshaft bearings to be side
loaded, resulting in premature bearing failure.

12. Torque driven clutch retaining bolt to specification.

13. Reinstall air box, adjusting box properly.

14. Reinstall battery (if so equipped). Always attach

ground cable last to prevent sparks.

Clutch Alignment Tool

P90 - PN 2870914
P85 - PN 2870426

P90 Offset 21/32

s: P90 Electric Start Offset:

1.28

s (straight edge)

P85 Offset 5/8

s: P85 Electric Start Off-set:

1

s (straight edge)

Driven Clutch Retaining Bolt Torque

12 ft. lbs. (16.6 Nm)

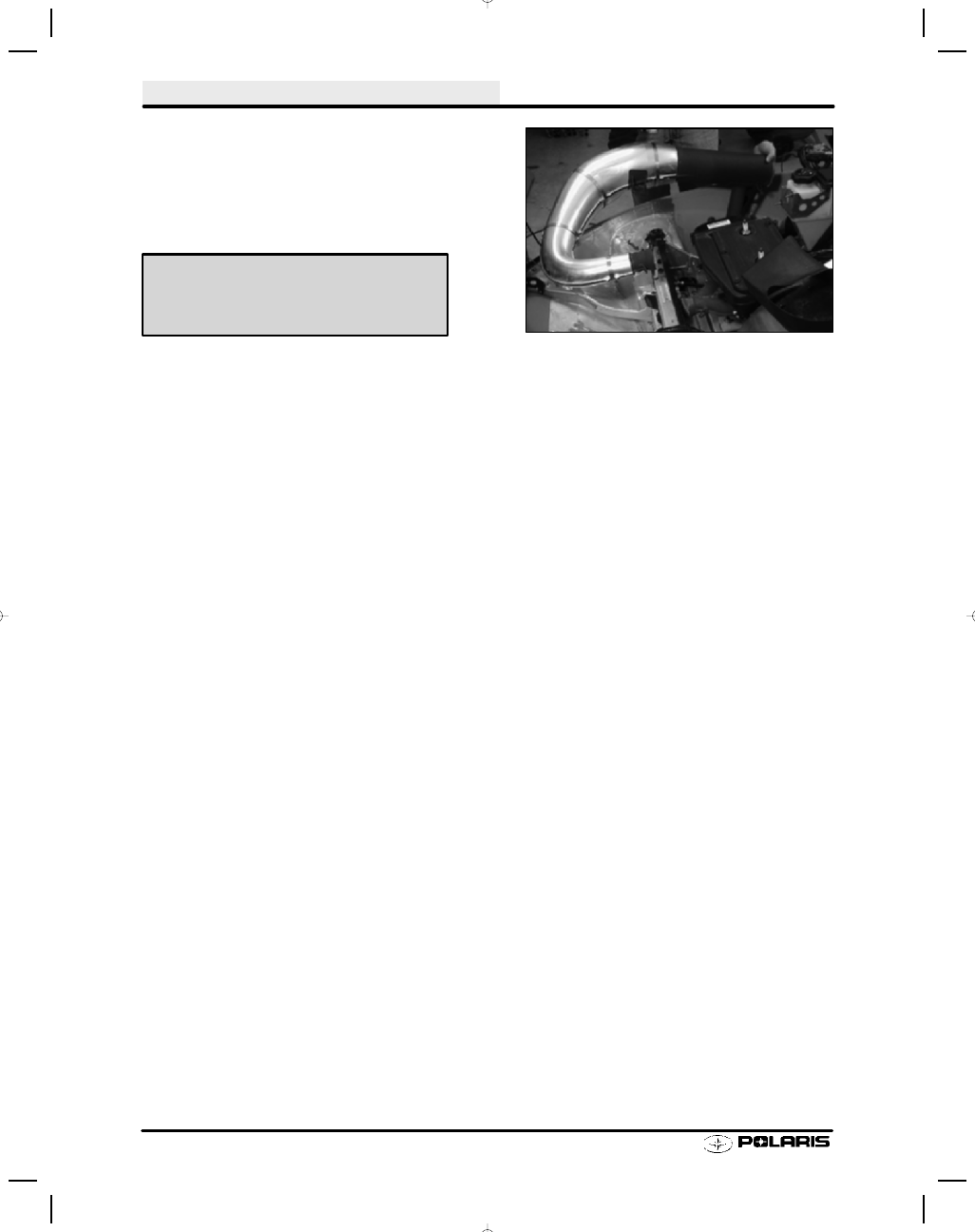

CHASSIS/BRAKES/FINAL DRIVE

5.26

Final Assembly, Cont.

15. Replace exhaust system.

16. Install hood, (if removed) aligning with marks made

during disassembly. Ensure proper hood closure
and readjust if necessary.

17. Test ride the unit to ensure all components are

functioning properly before putting into service.

Hood Bolt Torque -

8-10 ft. lbs. (11-14 Nm)

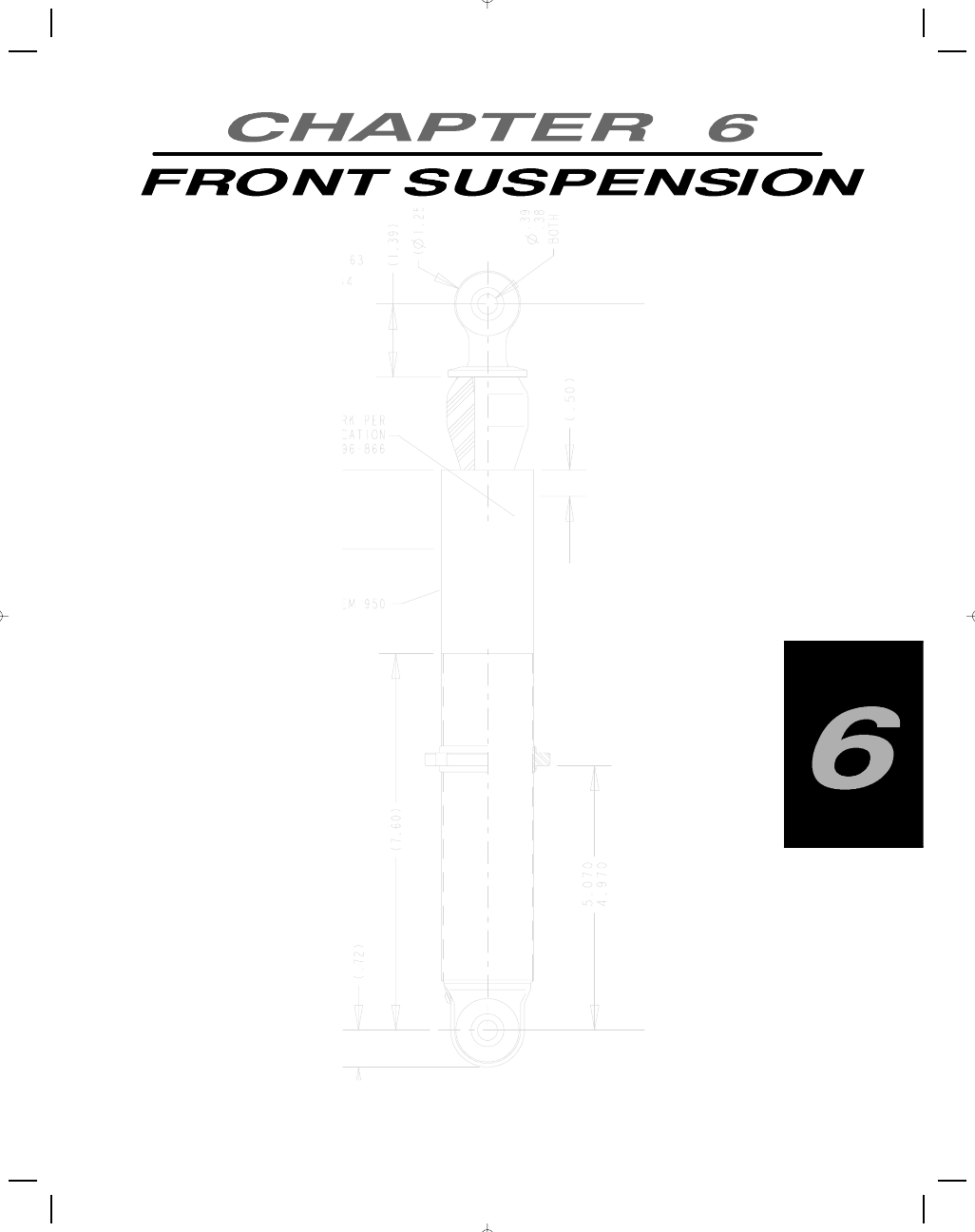

440 Pro x Changes

6.1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Springs

6.2 -- 6.4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Optional IFS Springs

6.5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Torsion Bar Kits

6.6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Set Up and Adjustments

6.7 -- 6.8

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Dual Rate Springs

6.9

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Torque Application List

6.10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Inspection

6.11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Camber

6.12

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Steering Alingment Specification

6.13

. . . . . . . . . . . . . . . . . . . . . . . .

Spindle Centering

6.14

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Camber Adjustment

6.15 -- 6.16

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Handlebar Centering

6.17

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Toe Adjustment

6.18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Steering Arm Orentation

6.19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Shock Data

6.20 -- 6.23

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Shock Spring Preload Matrix

6.24

. . . . . . . . . . . . . . . . . . . . . . . . . . . .
