Снегоход Lynx 69 YETI 600 ACE. Инструкция - часть 12

50

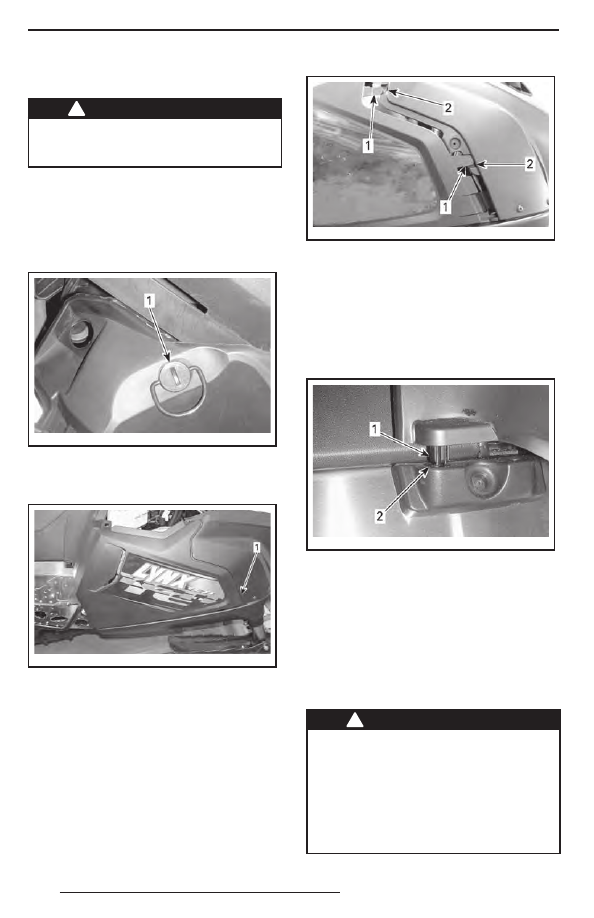

23)  Нижние боковые панели

!



ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя сне-

гохода с открытыми или снятыми бо-

ковыми панелями.

Снятие нижней боковой панели

1.  Снимите верхнюю боковую панель, см.

выше.

2.  Поверните фиксатор на

¼ оборота про-

тив часовой стрелки.

mmo2 009 -004-045_a

1. Фиксатор

3.  Нажмите и удерживайте фиксатор, за-

тем потяните панель вверх и назад.

fmo2012-003-022_a

1. Фиксатор

Установка нижней боковой панели

1.  Расположите передние фиксаторы па-

нели напротив пазов нижнего поддона.

mmo2 011 -007-003_a

1. Передние фиксаторы панели
2. Пазы нижнего поддона

2.  Вставьте нижние фиксаторы панели

в пазы нижнего поддона.

3.  Переместите панель в направлении пе-

редней части снегохода.

4.  Вставьте выступ панели в паз, распо-

ложенный на тоннеле.

mmo2 011 -007-004_a

1. Выступ панели
2. Отверстие туннеля

5.  Закройте  фиксатор,  повернув  его

на

¼ оборота по часовой стрелке.

24)  Защитный кожух ремня

вариатора

Снятие защитного кожуха ремня

вариатора

!



ПРЕДОСТЕРЕЖЕНИЕ

Не допускается работа двигателя:

–  со снятым кожухом ремня вариато-

ра и щитками;

–  с открытыми и/или снятыми капо-

том или боковыми панелями.

ЗАПРЕЩАЕТСЯ выполнять регули-

ровки подвижных частей при рабо-

тающем двигателе.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

51

Снимите колпачок шнура безопасности

с контактного устройства.
Откройте левую боковую панель, описа-

ние операции см. в данном разделе.
Извлеките проволочный фиксатор.

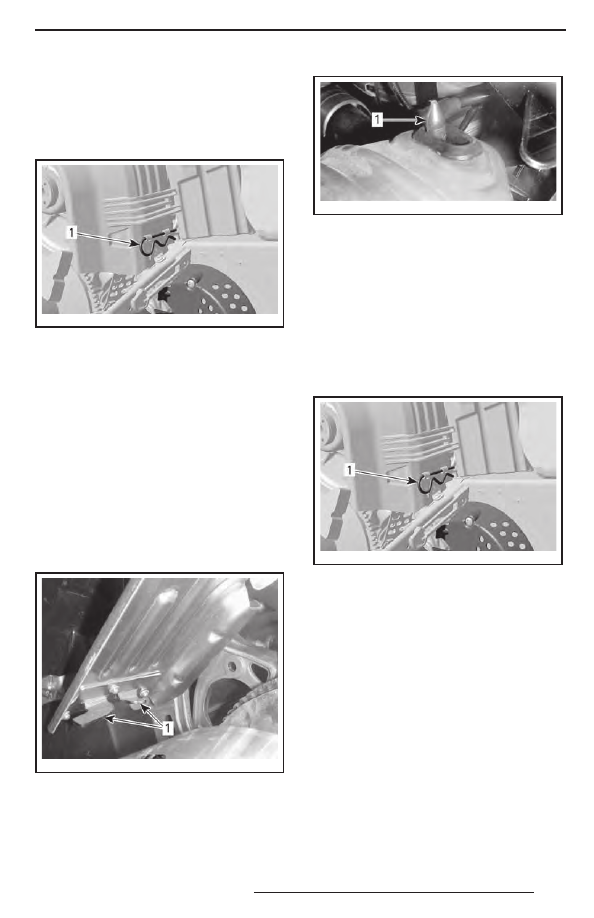

mmo2 008 -003-063_a

ТИПОВОЙ ВАРИАНТ
1. Проволочный фиксатор

Поднимите кожух за его заднюю часть

и, повернув наружу, извлеките из перед-

них выступов.

Установка защитного кожуха

ремня вариатора

При установке кожуха обратите внима-

ние на то, чтобы его вырез был обращён

вперёд.
Поместите передний левый вырез кожу-

ха над длинным выступом.
Повернув кожух внутрь, введите узкий

выступ в правую прорезь.

mmo2 009 -003-010_a

1. Фиксаторы

Установите уплотнитель на фиксирую-

щий палец.

mmo2 009 -003-011_a

1. Фиксирующий палец

Установите заднюю часть кожуха на фик-

сатор и закрепите его с помощью прово-

лочного фиксатора.
ПРИМЕЧАНИЕ: Защитный кожух рем-

ня вариатора специально изготовлен

несколько  большего  размера,  чтобы

обеспечить натяг в сопряжении с фикса-

торами. Это позволяет снизить уровень

шума и вибраций. При установке кожуха

необходимо сохранить этот натяг.

mmo2 008 -003-063_a

1. Проволочный фиксатор

25)  Регулировка положения

руля

На модели 69 YETI реализована возмож-

ность быстрого изменения регулировки

руля. Руль может быть установлен в че-

тыре различных положения.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

52

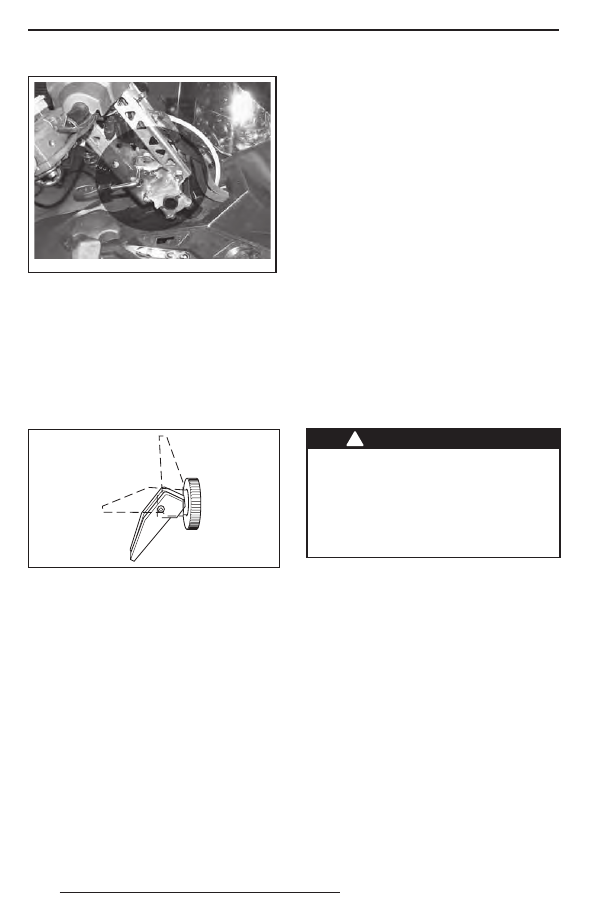

fmo2009-004-092

26)  Рычаг воздушной

заслонки

59 YETI 550
Порядок использования приведён в раз-

деле «УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ».
Трехпозиционный рычаг воздушной за-

слонки облегчает пуск холодного двига-

теля.

1

2

3

A06H1KA

1. OFF (выкл.)
2. Положение 2
3. Положение 3

Запуск холодного двигателя

ПРИМЕЧАНИЕ: Не нажимайте на рычаг

дросселя, когда воздушная заслонка за-

крыта.
Переместите рычаг воздушной заслонки

в положение «3» и пустите двигатель.

Как только двигатель начнёт работать,

переведите рычаг воздушной заслонки

в положение «2». Через несколько се-

кунд (максимум 10) верните рычаг воз-

душной заслонки в положение OFF.

ПРИМЕЧАНИЕ: При низкой температу-

ре (ниже –20 °С), возможно, потребует-

ся несколько раз переключить рычаг воз-

душной заслонки из положения «OFF»

в положение «1» и обратно, прежде чем

запустить двигатель.

Пуск прогретого двигателя

Пустите двигатель, не прикрывая воздуш-

ную заслонку. Если двигатель не начал

работать после двух попыток с исполь-

зованием ручного стартера или после

двух включений электрического стартера

(по 5 секунд), поверните рычаг воздуш-

ной заслонки в положение «2». Пустите

двигатель, не нажимая рычаг дросселя.

Когда двигатель заработает, полностью

откройте воздушную заслонку (положе-

ние OFF).

27)  Пассажирское сиденье

(1+1)

69 YETI ARMY

!



ПРЕДОСТЕРЕЖЕНИЕ

Во время движения снегохода пас-

сажир должен сидеть на своём ме-

сте, опираясь ногами на подножки

и держась руками за поручни или

лямки. Соблюдайте это простое пра-

вило и риск падения пассажира бу-

дет сведён к минимуму.

Снятие пассажирского сиденья

Для снятия пассажирского сиденья вы-

полните следующее:
1.  Потянув, отсоедините электрический

разъем цепи питания дополнительно-

го оборудования

ПРИМЕЧАНИЕ: Разъем находится на ле-

вой стороне багажного отделения.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

53

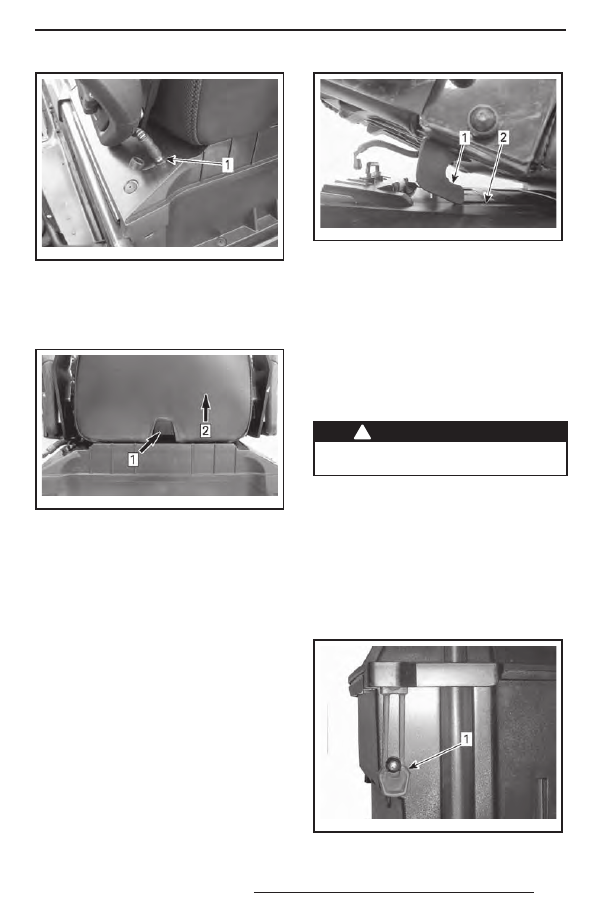

fmo2014-003-010_a

1. Разъем цепи питания аксессуаров

2.  Установите на разъем резиновую за-

глушку.

3.  Нажмите на рычажок замка и подними-

те заднюю часть сиденья.

mmo2 009 -004-017_a

Шаг 1: Нажмите на рычажок
Шаг 2: Поднимите заднюю часть сиденья

4.  Сдвиньте сиденье назад и снимите его.

Установка пассажирского сиденья

Для установки пассажирского сиденья

выполните следующее:
1.  Повернув сиденье к передней части,

установите его на крышку багажного

отделения.

2.  Слегка наклоните пассажирское си-

денье вперёд, вставьте крюки в пазы

крышки багажного отделения.

mmo2 009 -004-018_a

1. Крюк
2. Паз

3.  Сдвиньте сиденье вперёд по направ-

лению  к  водительскому  сиденью

и нажмите на заднюю часть, чтобы

защёлкнуть крепление.

ПРИМЕЧАНИЕ: При правильной установ-

ке сиденья Вы должны услышать харак-

терный щелчок. Попробуйте сдвинуть си-

денье, чтобы проверить, надёжно ли оно

закреплено.

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед каждой поездкой проверяйте

надёжность крепления сиденья.

4.  Присоедините разъем аксессуаров.

28) Багажный кофр

69 YETI ARMY

Открывание/закрывание крышки

кофра для перевозки грузов

Чтобы открыть крышку, освободите оба

резиновых фиксатора и поднимите крыш-

ку вверх.

mmo2 010 -002-011_a

1. Резиновый фиксатор
