14) Багажное отделение

Багажное отделение расположено за во-

дительским сиденьем.

ПРЕДОСТЕРЕЖЕНИЕ

Багажное отделение должно быть на-

дёжно закрыто. Не оставляйте в ба-

гажном отделении острые, тяжёлые

или хрупкие предметы.

Чтобы открыть крышку, необходимо по-

тянуть и удерживать резиновый фикса-

тор, затем поднять правую часть крыш-

ки или пассажирского сиденья, если уста-

новлено.

mmo2 011 -007-007_a

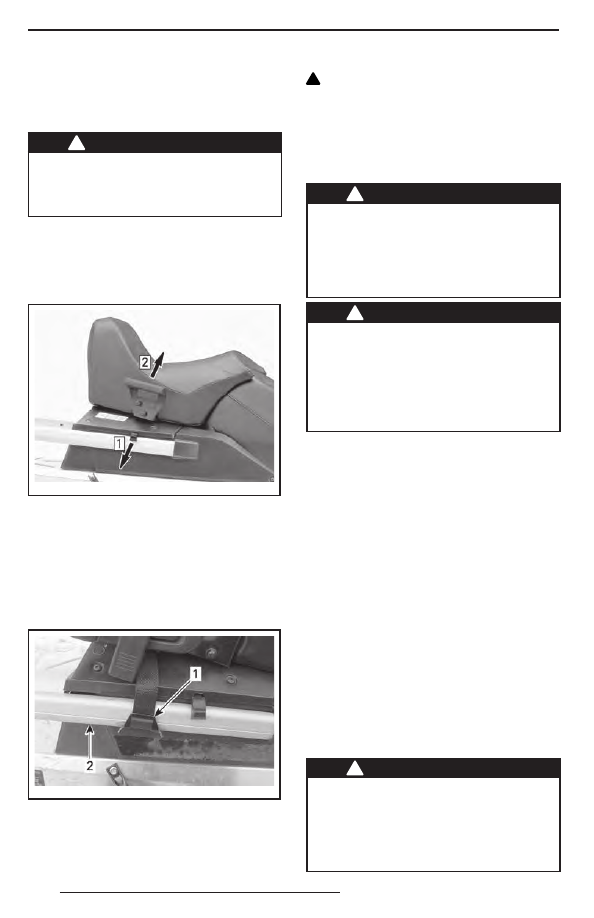

Шаг 1: Потяните резиновый фиксатор
Шаг 2: Поднимите правую часть крышки

Для закрывания крышки просто нажмите

на неё вниз, пока она не защёлкнется.
Кроме этого, когда устанавливается пас-

сажирское сиденье, закрепляйте ремень

безопасности на направляющей багажни-

ка, как показано ниже.

mmo2 010 -002-012_a

ТИПОВОЙ ВАРИАНТ
1. Ремень безопасности
2. Направляющая багажника

ОСТОРОЖНО Закрывая крышку

с установленным пассажирским сиде-

ньем, закрепляйте ремень безопасно-

сти.

15) Задняя багажная

площадка

ПРЕДОСТЕРЕЖЕНИЕ

Предметы на заднем багажнике

должны быть надёжно закрепле-

ны. Не перевозите хрупкие предме-

ты. Тяжёлый груз на заднем багаж-

нике может ухудшить управляемость

снегохода.

ПРЕДОСТЕРЕЖЕНИЕ

Отрегулируйте подвеску в соответст-

вии с нагрузкой. Грузоподъёмность

задней багажной площадки ограни-

чена: МАКСИМУМ — 30 кг. При пере-

возке груза передвигайтесь осторож-

но. Неровности преодолевайте на ма-

лой скорости.

16) Электрическая розетка

(12 В)

Электрическая розетка (12 В) устанавли-

вается в передней части снегохода, ря-

дом с рулевой колонкой.
Электрическая розетка предназначена для

подключения электроприборов, напряже-

ние питания которых составляет 12 В.

17) Сцепное устройство

Сцепное устройство можно использо-

вать для буксировки различных грузов.

Используйте буксировочную тягу.
При присоединении какого-либо обору-

дования, всегда следуйте рекомендаци-

ям производителя.
ПРИМЕЧАНИЕ: Допустимый вес букси-

руемого груза указан в табличке на корпу-

се снегохода. Не перегружайте снегоход.

ПРЕДОСТЕРЕЖЕНИЕ

Использование каната для букси-

ровки груза запрещено. Используй-

те жёсткую буксирную тягу. Груз, бук-

сируемый на канате, может врезаться

в снегоход при внезапном торможе-

нии или на склоне и опрокинуть его.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Сцепное устройство J-типа

(модели для Европейского рынка)

Присоединение к сцепному устройству

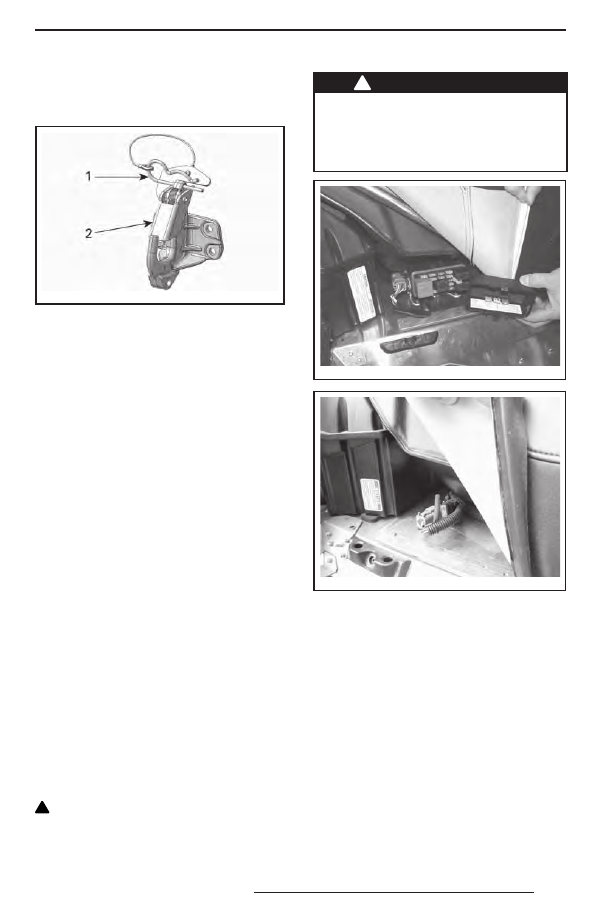

mmo2 011 -007-012_a

1. Проволочный фиксатор
2. Предохранительная защёлка

1. Извлеките проволочный фиксатор.
2. Расположите проушину дышла бук-

сируемого оборудования над крюком

сцепного устройства.

3. Нажмите на дышло, отклонив предо-

хранительную защёлку.

4. Закрепите предохранительную защёл-

ку, установив проволочный фиксатор.

Отсоединение от сцепного устройства
1. Извлеките проволочный фиксатор.
2. Нажмите на предохранительную защёл-

ку вперёд, чтобы снять дышло с крюка.

3. Отсоедините буксируемое оборудование.
4. Установите проволочный фиксатор

на место.

18) Предохранители

Электрическая система защищена предо-

хранителями, более подробная информа-

ция приведена в разделе «ЭЛЕКТРООБО-

РУДОВАНИЕ» Руководства по ремонту и

техническому обслуживанию.
Блок предохранителей расположен в ле-

вой части снегохода под обивкой сиде-

нья. Для доступа к блоку предохраните-

лей откройте нижнюю боковую панель,

затем отведите в сторону нижнюю левую

часть обивки сиденья.

ОСТОРОЖНО Запрещается исполь-

зовать предохранитель с более высо-

ким номиналом во избежание повреж-

дения электрических компонентов и/

или возможного возгорания.

ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохрани-

теля, прежде чем запускать двига-

тель, найдите и устраните причину

неисправности. Обратитесь к авто-

ризованному дилеру Lynx.

fmo2012-003-005

fmo2012-003-021

МОДЕЛЬ 550

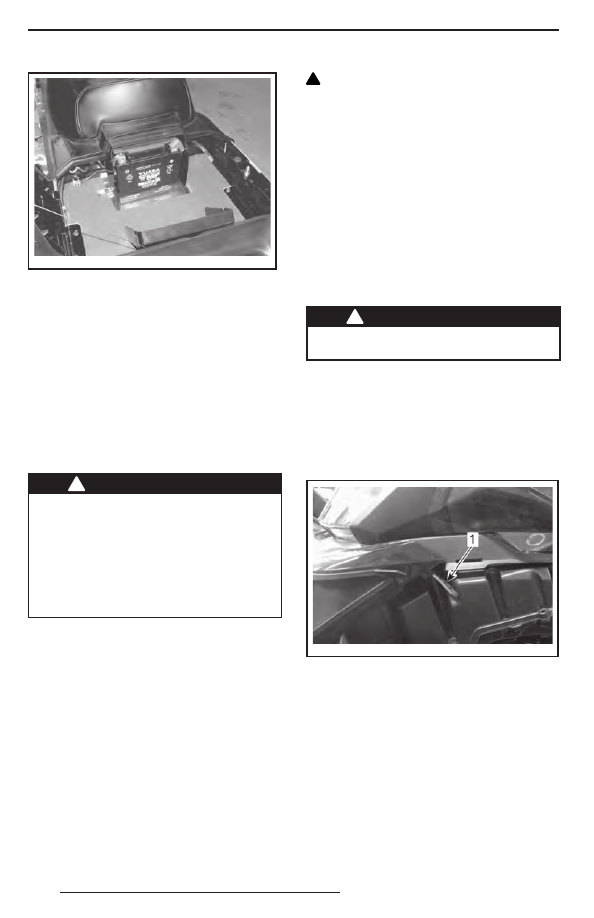

Аккумуляторная батарея

Батарея расположена в отсеке под пас-

сажирским сиденьем. Чтобы получить

доступ к аккумуляторной батарее, сни-

мите крышку, нажав на её выступы, рас-

положенные с обеих сторон.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

fmo2012-003-004

19) Рукоятка ручного

стартера

Ручной стартер располагается на пра-

вой стороне снегохода, за боковой пане-

лью. Чтобы привести в действие меха-

низм ручного стартера, медленно потяни-

те рукоятку на себя и, когда почувствуе-

те сопротивление, энергично дёрните её.

Медленно верните рукоятку в исходное

положение.

20) Гусеница

ПРЕДОСТЕРЕЖЕНИЕ

Не устанавливайте на гусеницу шипы,

если это не разрешено инструкциями

BRP. Установка шипов на нерекомен-

дованный тип гусеницы увеличива-

ет опасность разрыва и сход гусени-

цы с направляющих катков, что мо-

жет привести к получению серьёзных

травм и гибели.

Прежде чем приступить к установке ши-

пов на гусеницу, необходимо обратить-

ся к авторизованному дилеру Lynx, что-

бы выяснить наличие такой возможности

и узнать тип устанавливаемых шипов.
Компания BRP не рекомендует про-

должительное время и на высокой

скорости двигаться на снегоходе, обо-

рудованном гусеницей с высокими грун-

тозацепами, по трассе, покрытой плот-

ным снегом или льдом.
Если приходиться двигаться в таких усло-

виях, снизьте скорость и, по возможно-

сти, сократите пройденное по таким по-

крытиям расстояние.

ОСТОРОЖНО Движение по трассе,

покрытой плотным снегом или льдом,

на высокой скорости ведёт к перегре-

ву грунтозацепов гусеницы. Во избе-

жание повреждения гусеницы, снизьте

скорость движения и, по возможности,

сократите пройденное в таких услови-

ях движения расстояние.
Инструкции по уходу за гусеницей содер-

жатся в главах «ГУСЕНИЦА» и «НАТЯЖЕ-

НИЕ И ЦЕНТРОВКА ГУСЕНИЦЫ» разде-

ла «ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ»

настоящего Руководства.

21) Капот

ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя сне-

гохода со снятым капотом.

Снятие капота

1. Снимите верхнюю боковую панель

в соответствии с описанием, приве-

дённым в данном разделе.

2. Освободите резиновые фиксаторы

с обеих сторон.

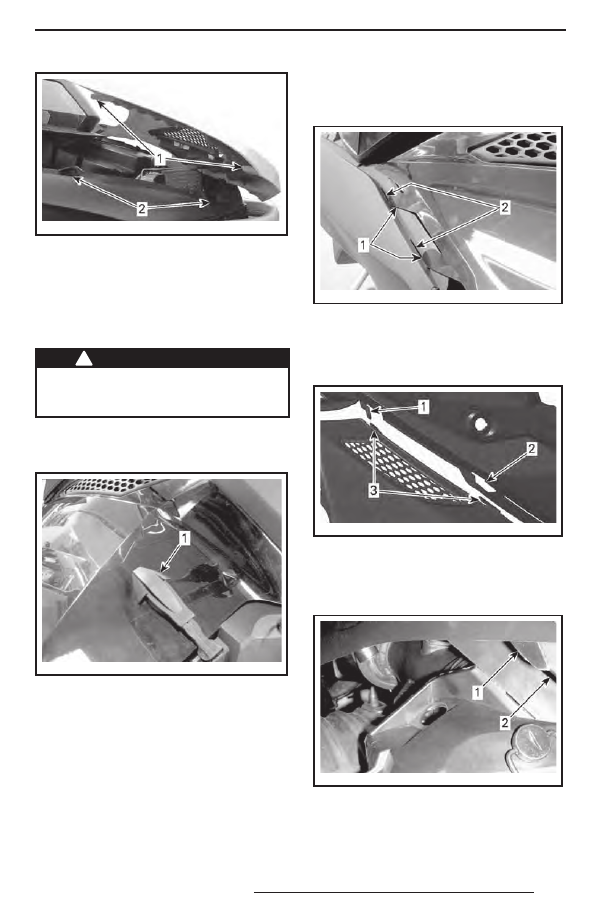

mmo2 009 -004-038_a

1. Резиновый фиксатор

3. Сдвиньте капот вперёд, чтобы вывести

фиксаторы из пазов.

Установка капота

1. Совместите выступы на передней

и центральной частях капота с соответ-

ствующими пазами в нижнем поддоне.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

mmo2 011 -007-001_a

ТИПОВОЙ ВАРИАНТ
1. Фиксаторы капота
2. Пазы нижнего поддона

2. Сдвиньте капот к фарам до упора.
3. Закрепите резиновые фиксаторы.

22) Верхние боковые панели

ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя сне-

гохода с открытыми или снятыми бо-

ковыми панелями.

Снятие верхней боковой панели

1. Освободите резиновый фиксатор.

mmo2 009 -004-040_a

ТИПОВОЙ ВАРИАНТ
1. Резиновый фиксатор

2. Поднимите заднюю часть панели, что-

бы вывести пластиковый фиксатор

из консоли.

3. Переместите панель назад.

Установка верхней боковой панели

1. Вставьте нижние фиксаторы панели

в пазы нижнего поддона.

mmo2 009 -004-042_a

ТИПОВОЙ ВАРИАНТ
1. Нижние фиксаторы панели
2. Пазы нижнего поддона

2. Закрепите центральный верхний фик-

сатор панели на консоли.

mmo2 011 -006-100_a

ТИПОВОЙ ВАРИАНТ
1. Крюк консоли
2. Паз консоли
3. Центральные фиксаторы панели

3. Вставьте задний выступ в паз консоли.

mmo2 009 -004-041_a

ТИПОВОЙ ВАРИАНТ
1. Задний выступ
2. Паз консоли

4. Застегните резиновый фиксатор.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
