fmo2012-003-007_a

ТИПОВОЙ ВАРИАНТ
1. Направляющая багажника

ВНИМАНИЕ

Не буксируйте и не под-

нимайте снегоход за лыжи.

12) Информационный центр

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается выполнять установки

режимов информационного центра

во время движения снегохода.

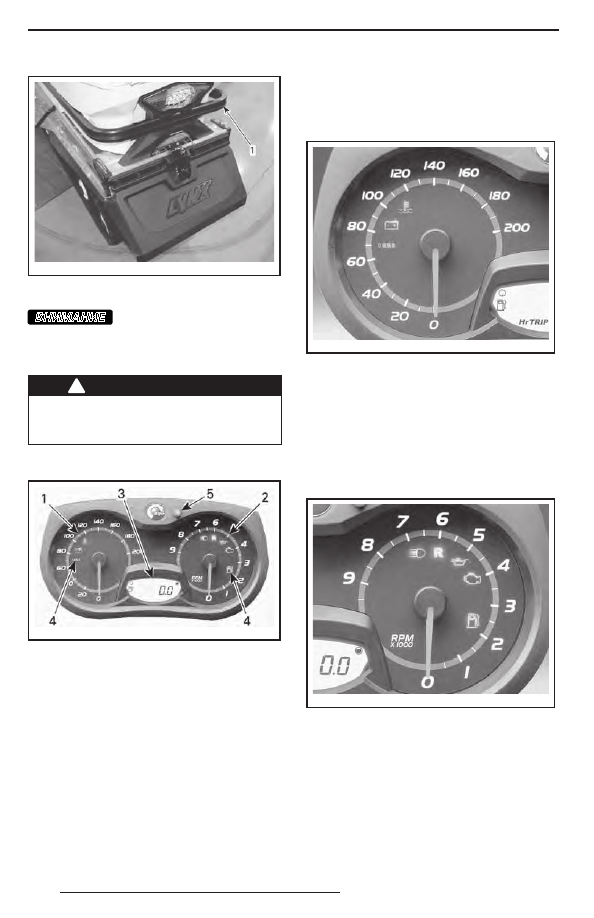

Описание информационного центра

mmo2 008 -003-013_g

АНАЛОГО-ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ
ЦЕНТР (СТАНДАРТ.)
1. Спидометр
2. Тахометр (об/мин)
3. Цифровой дисплей
4. Сигнальные лампы
5. Кнопка SET (S) (установка)

ПРИМЕЧАНИЕ: Информационный центр

настроен на заводе для показаний в Бри-

танской системе мер, однако, его наст-

ройку можно изменить для показаний

единиц в Метрической системе мер. Для

этого следует обратиться к дилеру Lynx.

1) Спидометр

Отображает скорость движения снегохо-

да в километрах или в милях в зависимо-

сти от выбранной установки.

mmo2 008 -003-014

ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

2) Тахометр (об/мин)

Отображает частоту вращения колен-

чатого вала двигателя в оборотах в ми-

нуту (об/мин). Для получения фактиче-

ской частоты вращения коленчатого вала

необходимо показания прибора умно-

жить на 1000.

mmo2 008 -003-019

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

3) Цифровой дисплей

mmo2 008 -003-013_h

1. Цифровой дисплей

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается выполнять установки

режимов информационного центра

во время движения снегохода — это

может привести к потере контроля

над снегоходом.

Многофункциональный дисплей исполь-

зуется для:
– отображения сообщения WELCOME

при активации электрооборудования;

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

– отображения сообщения распознава-

ния ключа;

– отображения различных параметров,

выбранных водителем;

– активации и изменения параметров раз-

личных функций или режимов работы;

– отображения сообщений, отображае-

мых в виде бегущей строки, об акти-

вированных функциях или неисправ-

ностях;

– отображения кодов неисправностей.

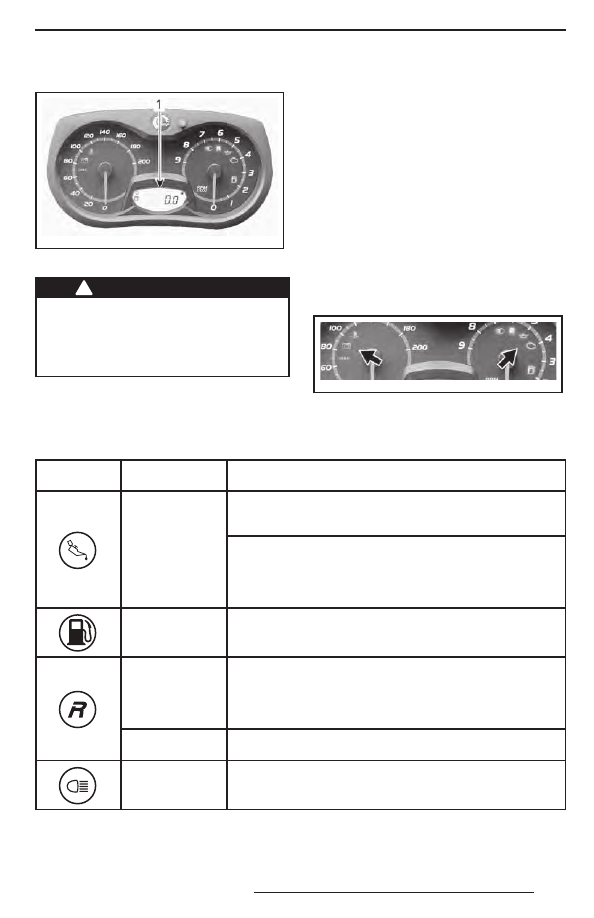

4) Сигнальные лампы

и предупреждающие

сообщения

mmo2 008 -003-024_a

ТИПОВОЙ ВАРИАНТ — СИГНАЛЬНЫЕ ЛАМПЫ

СИГН.

ЛАМПА (-Ы)

ЗВУКОВОЙ

СИГНАЛ

ОПИСАНИЕ

Четыре коротких

звуковых сигнала

каждые 5 минут

Двухтактные двигатели: Низкий уровень инжекционного

масла. Остановите снегоход в безопасном месте и долейте

инжекционное масло
Четырехтактные двигатели: низкое давление моторно-

го масла. Остановите снегоход в безопасном месте и про-

верьте уровень масла. При необходимости доведите уро-

вень масла до нормы. Если уровень масла в норме, прекра-

тите эксплуатацию снегохода и свяжитесь с дилером Lynx

—

Низкий уровень топлива. На дисплее отображается только

один (1) сегмент. Дозаправьте топливо как можно раньше

Продолжитель-

ные сигналы,

повторяющиеся

с небольшой

частотой

Реверс включён

3 коротких звуко-

вых сигнала

Режим реверса не включился — попытайтесь снова

—

Включён дальний свет фар

5) Кнопка SET (S)

Кнопка используется для просмотра, настройки и сброса параметров, отображаемых

на многофункциональном дисплее.
Для сохранения настроек двигатель должен быть запущен.

Функциональные возможности информационного центра

ПАРАМЕТРЫ, ОТОБРАЖАЕМЫЕ НА ЦИФРОВОМ ДИСПЛЕЕ

Функции

550F

600 HO E-TEC

600 ACE

A) Одометр

B) Счётчик пробега за поездку «A» или «B»

N.A.

C) Счётчик моточасов

N.A.

D) Уровень топлива

E) Режим консервации двигателя E-TEC

N.A.

X = символом X обозначаются стандартные функции;

Opt = дополнительное оборудование

N.A. = не доступно

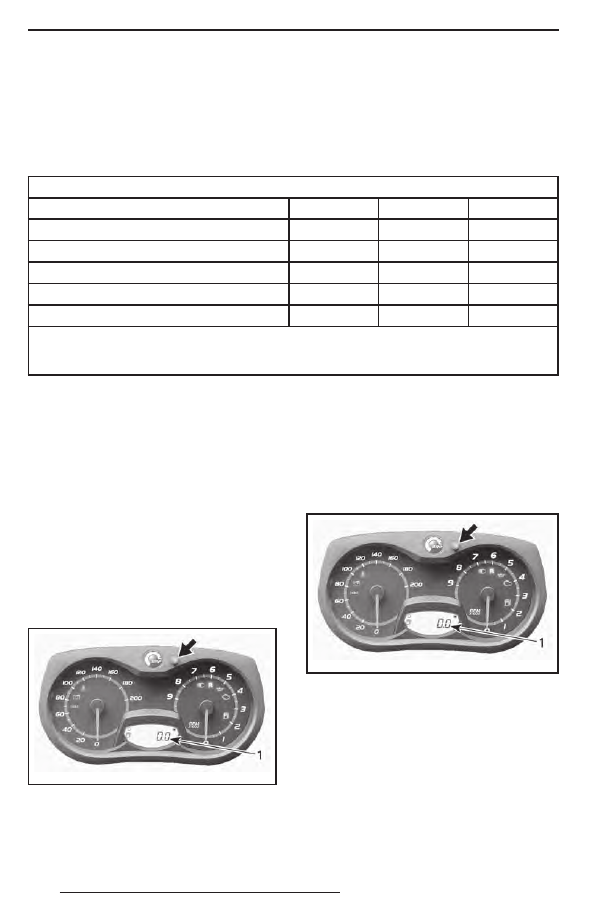

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Когда происходит первое включение ин-

формационного центра, цифровой дисп-

лей по умолчанию отображает последний

выбранный параметр.

A) Одометр

Измеряет общий пробег снегохода в ки-

лометрах или милях.
550F
Показания отображаются на цифровом

дисплее.
Модели с двигателями 600 HO E-TEC

и 600 ACE
Для выбора режима одометра нажимай-

те кнопку SET (S).

mmo2 008 -003-013_c

1. Режим одометра (км/ мили)

B) Счётчик пробега за поездку

«A» или «B»

Счётчик пробега за поездку измеряет

путь, пройденный снегоходом с момен-

та последнего сброса показаний.
Для выбора режима счётчика пробега

за поездку (TRIP A/TRIP B) нажимайте

кнопку SET (S).

mmo2 008 -003-013_c

1. Режим счётчика пробега за поездку (TRIP A/TRIP B)

Для сброса показаний нажмите и удер-

живайте кнопку SET (S).
ПРИМЕЧАНИЕ: На моделях с двига-

телем E-TEC сброс показаний счётчи-

ка TRIP B приведёт также к обнулению

счётчика СУММАРНОГО РАСХОДА

ТОПЛИВА.

mmo2 008 -003-013_j

C) Счётчик моточасов

При включённом электрооборудовании

этот счётчик регистрирует наработку дви-

гателя с момента последнего сброса по-

казаний.
Для выбора режима счётчика моточасов

(HrTRIP) нажимайте кнопку SET (S).

mmo2 008 -003-013_c

1. Режим счётчика моточасов (HrTRIP)

Для сброса показаний нажмите и удер-

живайте кнопку SET (S).

mmo2 008 -003-013_j

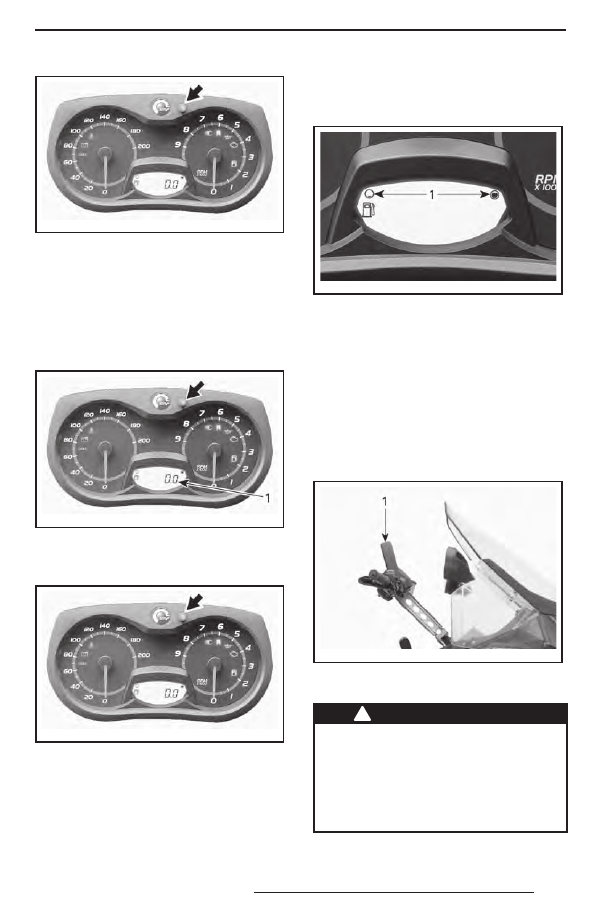

D) Уровень топлива

Сегментный индикатор непрерывно пока-

зывает остаток топлива в баке.

mmo2 008 -003-020_a

УРОВЕНЬ ТОПЛИВА
1. Рабочий диапазон

E) Режим консервации двигателя

E-TEC

Когда запущена процедура консервации,

отображается сообщение «OIL».

13) Захват на руле

Специальный захват на руле предназна-

чен для того, чтобы водитель держался

за него во время движения по склону.

mmo2 009 -004-023_a

ТИПОВОЙ ВАРИАНТ
1. Захват на руле

ПРЕДОСТЕРЕЖЕНИЕ

Не пользуйтесь этим захватом для

буксировки или подъёма снегохода.

Допускается его кратковременное ис-

пользование только в качестве руко-

ятки при выполнении специальных

приёмов управления при очень низ-

ких скоростях движения.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
