Снегоход Lynx 69 YETI 600 ACE. Инструкция - часть 9





38

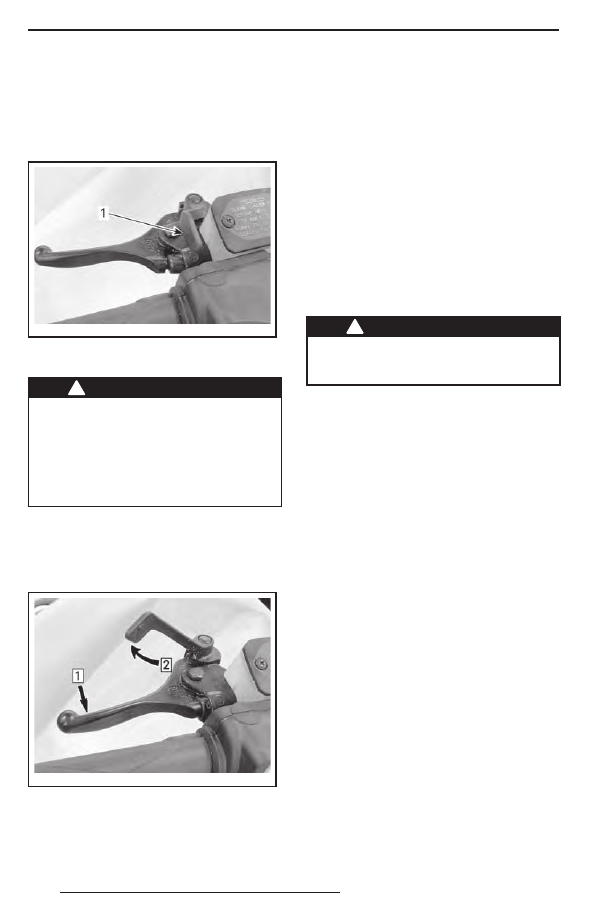

4)  Рычаг стояночного тормоза

Рычаг стояночного тормоза расположен

слева на руле.
Стояночный тормоз должен обязательно

включаться во время стоянки снегохода.

mmo2 009 -005-005_a

ТИПОВОЙ ВАРИАНТ
1. Блокировочный рычаг стояночного тормоза

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед началом движения убедитесь,

что стояночный тормоз отключён.

Продолжительное движение на сне-

гоходе с нажатым рычагом тормоза

может стать причиной повреждения

тормозной системы, потери тормоз-

ного эффекта и/или возгорания.

Включение стояночного тормоза

Нажмите рычаг тормоза и зафиксируй-

те его, как указано ниже, с помощью

блокировочного рычага, см. рис.

mmo2 009 -005-006_a

ТИПОВОЙ ВАРИАНТ — ВКЛЮЧЕНИЕ СТОЯНОЧ-
НОГО ТОРМОЗА
Шаг 1: Нажмите и удерживайте рычаг тормоза
Шаг 2:  Зафиксируйте рычаг тормоза с помощью

блокировочного рычага

Выключение стояночного

тормоза

Нажмите на рычаг тормоза. Блокиру-

ющий рычаг автоматически вернётся

в исходное положение. Перед началом

движения не забывайте полностью от-

ключать стояночный тормоз.

5)  Выключатель двигателя

со шнуром безопасности

Выключатель (контактное устройство)

располагается на левой стороне консоли.
Чтобы обеспечить возможность эксплуа-

тации снегохода, необходимо надеть кол-

пачок шнура безопасности на контактное

устройство.

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя необходи-

мо прикрепить шнур безопасности

к петле на одежде.

Снятие колпачка шнура безопасности

с выключателя (контактного устройства)

приведёт к остановке двигателя.

Цифровая кодируемая

противоугонная система (Digitally

Encoded Security System, DESS)

Модели с двигателями 600 ACE

и 600 HO E-TEC
Если запрограммированный ключ DESS

(колпачок шнура безопасности) правиль-

но установлен на контактное устройство,

должны прозвучать два коротких звуко-

вых сигнала. Если Вы слышите другую

комбинацию звуковых сигналов, обра-

титесь к разделу «СИСТЕМА МОНИТО-

РИНГА» для определения кода неисправ-

ности DESS.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

39

В колпачке шнура безопасности распола-

гается ключ DESS, который является ана-

логом обычного ключа зажигания.
В колпачок шнура безопасности (ключ

DESS) встроена электронная схема с уни-

кальным цифровым кодом.
Авторизованный дилер запрограмми-

ровал систему DESS Вашего снегохода,

чтобы  она  могла  распознавать  ключ

DESS, расположенный в колпачке шну-

ра  безопасности  —  это  обеспечива-

ет возможность эксплуатации Вашего

снегохода.
При  использовании  другого  шнура

безопасности, на распознавание которо-

го не запрограммирована система DESS,

двигатель снегохода запустится, но часто-

та вращения коленчатого вала не достиг-

нет значения, достаточного для включе-

ния ведущего шкива вариатора и начала

движения снегохода.

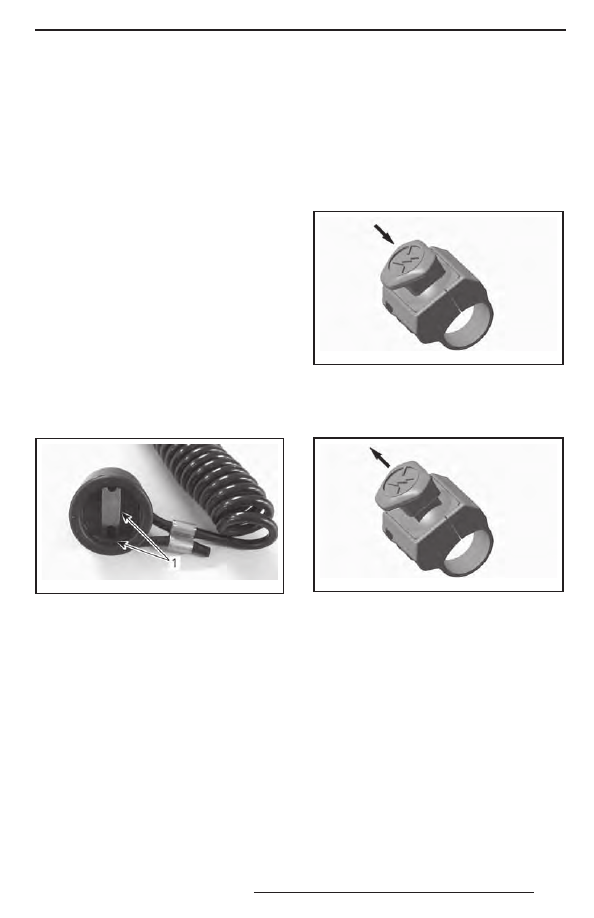

Убедитесь, что колпачок шнура очищен

от грязи или снега.

mmo2 011 -004-100_a

КОЛПАЧОК ШНУРА БЕЗОПАСНОСТИ
1. Отсутствие загрязнений и снега

Универсальность системы DESS
Авторизованный дилер Lynx может за-

программировать систему DESS Вашего

снегохода для работы с 8-ю различными

ключами DESS.
Мы рекомендуем приобрести дополни-

тельный шнур безопасности у Вашего ав-

торизованного дилера Lynx. Если Вы вла-

деете несколькими снегоходами, обору-

дованными системой DESS, дилер Lynx

может запрограммировать их таким об-

разом, чтобы каждый из них мог работать

с ключами DESS от других снегоходов.

6) Выключатель двигателя

Выключатель  двигателя  расположен

справа на руле.
Используйте этот выключатель для оста-

новки двигателя в экстренной ситуации.
Для остановки двигателя следует нажать

на кнопку (переведя её, тем самым, в по-

ложение «OFF»).

mmo2 007 -009-038_a

ПОЛОЖЕНИЕ «OFF» (выкл.)

Чтобы обеспечить возможность запуска

двигателя, выключатель должен нахо-

диться в верхнем положении (ON).

mmo2 007 -009-038_b

ПОЛОЖЕНИЕ «ON» (вкл.)

Все водители должны тщательно ознако-

миться с работой этого устройства путём

многократного использования при пер-

вой поездке и в дальнейшем для любой

остановки двигателя. Приобретённые на-

выки будут очень полезны, если Вы ока-

жетесь в экстремальной ситуации.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

40

!



ПРЕДОСТЕРЕЖЕНИЕ

Если поводом для аварийной оста-

новки двигателя послужила какая-

то неисправность, то перед запу-

ском двигателя необходимо найти

и устранить её причину. Обратитесь

к авторизованному дилеру Lynx.

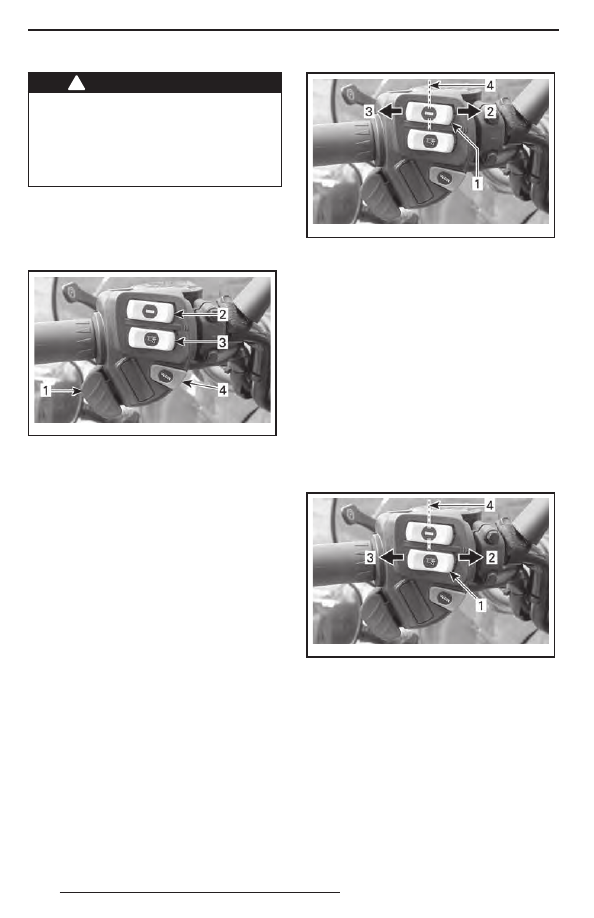

7)  Многофункциональный

переключатель

Многофункциональный переключатель

расположен слева на руле.

mmo2 007 -003-003_a

1. Переключатель света фары
2. Выключатель электрообогрева рукояток руля
3.  Выключатель электрообогрева рычага дрос-

сельной заслонки

4. Кнопка пуска двигателя

Кнопка пуска двигателя

Нажмите кнопку, чтобы запустить двига-

тель. Подробно процедура пуска описа-

на в главе «ПУСК ДВИГАТЕЛЯ» раздела

«УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ».

Переключатель света фары

Для выбора ДАЛЬНЕГО или БЛИЖНЕ-

ГО света фары нажмите переключатель.

Приборы  освещения  автоматически

включаются при работающем двигателе.

Выключатель электрообогрева

рукояток руля

ПРИМЕЧАНИЕ: Обогрев рукояток руля

функционирует только тогда, когда час-

тота вращения коленчатого вала превы-

шает 2000 об/мин.
Выберите положение переключателя, ко-

торое позволит обеспечить необходимую

интенсивность обогрева и поддержание

комфортной для Ваших рук температуры.

mmo2 007 -003-003_b

ТИПОВОЙ ВАРИАНТ
1. Выключатель электрообогрева рукояток руля
2. Теплее
3. Холоднее
4. Выключено («OFF»)

Выключатель электрообогрева

рычага дроссельной заслонки

ПРИМЕЧАНИЕ: Обогрев рычага дрос-

сельной заслонки функционирует толь-

ко тогда, когда частота вращения колен-

чатого вала превышает 2000 об/мин.
Выберите положение переключателя, ко-

торое позволит обеспечить необходимую

интенсивность обогрева и поддержание

комфортной для Вашего большого паль-

ца температуры.

mmo2 007 -003-003_c

ТИПОВОЙ ВАРИАНТ
1.  Выключатель электрообогрева рычага дрос-

сельной заслонки

2. Теплее
3. Холоднее
4. Выключено («OFF»)

8)  Рычаг переключения

передач

С помощью данного рычага осуществля-

ется переключение передач. Коробка пе-

редач данного снегохода имеет две пе-

редачи для движения вперёд, передачу

заднего хода и нейтраль.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

41

См. главу «ФУНКЦИОНИРОВАНИЕ КО-

РОБКИ ПЕРЕДАЧ» раздела «УКАЗАНИЯ

ПО ЭКСПЛУАТАЦИИ».
ПРИМЕЧАНИЕ: Чтобы перевести рычаг

переключения из нейтрали в положение

заднего хода, необходимо нажать рукоят-

ку рычага переключения передач вниз.
ПРИМЕЧАНИЕ: Переключение передач

во время движения снегохода не допус-

кается.

9) Регулируемые зеркала

Каждое из зеркал может быть отрегули-

ровано в соответствии с пожеланиями во-

дителя посредством аккуратного враще-

ния зеркального элемента.

!



ПРЕДОСТЕРЕЖЕНИЕ

Регулировка  зеркал  выполняется

на неподвижном снегоходе, останов-

ленном в безопасном месте.

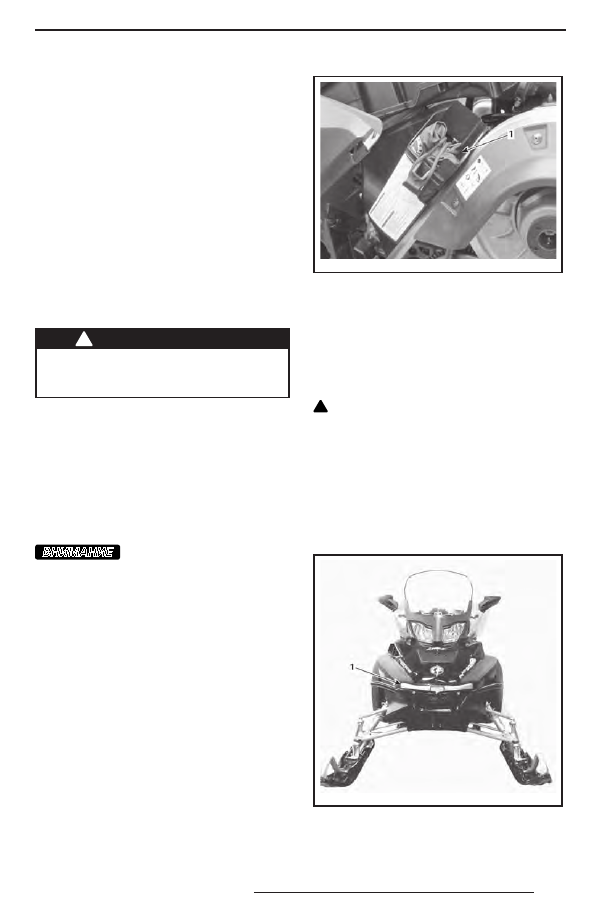

10)  Возимый комплект

инструментов

В комплект снегохода входит набор ин-

струментов, необходимый для проведе-

ния элементарного технического обслу-

живания.
Держатель для инструментов находится

в моторном отсеке на кожухе вариатора.

ВНИМАНИЕ

Убедитесь, что комплект

инструментов правильно установлен

и надёжно закреплён, чтобы не допус-

тить его контакт с ремнём вариатора

или ведущим шкивом.
Чтобы снять комплект инструментов с за-

щитного кожуха шкива, отстегните петлю

с нижней части кожуха и извлеките фут-

ляр с инструментами вперёд.

fmo2012-003-008_a

ТИПОВОЙ ВАРИАНТ
1. Возимый комплект инструментов

11)  Передний бампер

и направляющая

багажника

Используйте рукоятку/бампер для подъ-

ёма снегохода вручную.

!

 ОСТОРОЖНО Практикуйте правиль-

ную технику подъёма, преимуществен-

но используйте силу ног. Не предпри-

нимайте попыток поднять переднюю

или заднюю часть снегохода, если это

превосходит Ваши физические воз-

можности. Для подъёма снегохода ис-

пользуйте соответствующие техничес-

кие средства или обратитесь к кому-

нибудь за помощью.

fmo2012-003-006_a

ТИПОВОЙ ВАРИАНТ
1. Передний бампер

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
