ГРАНУЛИРОВАНИЕ СУХИХ ЖИВОТНЫХ КОРМОВ

Охладитель ДГ-11

(рис. 84) предназначен для охлаждения гранул, поступающих из пресса. Основные его части — это колонка, разгрузочное устройство с приводом и вентиляционная установка.

Колонка имеет охладительные полости, образованные двумя торцевыми стенками, между которыми закреплено три секции сетки и три секции жалюзи. Снаружи проходят воздушные каналы с окнами для забора воздуха. Сверху колонки расположен приемный бункер, закрытый крышкой. На бункере установлен загрузочный патрубок для аспирации. Окно с крышкой служит для очистки бункера.

На одной из стенок приемного бункера установлено два датчика: нижний связан с приводом разгрузочного устройства. При заполнении мукой разгрузочное устройство включается, при снижении уровня муки выключается. Верхний датчик аварийный. В одной из торцевых

стенок сделано окно с диффузором для присоединения

охладителя к вентиляционной установке. Окно в другой стенке предназначено для очистки сеток и удаления осыпи с листа. Окна закрыты дверками. Между сетчатыми поверхностями помещена заслонка, предназначенная

для отключения верхней части колонки в момент пуска охладителя.

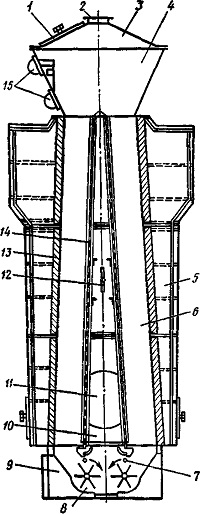

Рис. 84. Охладитель ДГ-П:
1, 3 — крышки; 2 — патрубок; 4 — бункер; 5 — канал; 6 — стенка; 7, 12 — заслонки; 8 — крыльчатка; 9 — основание; 10 — лист; 11 — окно; 13 — жалюзи; 14— сетка; 15 — датчики

Колонка установлена на основании, на котором смонтировано разгрузочное устройство, состоящее из двух валов с лопастями. Они, вращаясь навстречу друг другу, создают в центре единый поток муки. Над каждой крыльчаткой помещены заслонки, при помощи которых регулируют количество проходящей муки.

Разгрузочное устройство приводится во вращение приводом, подобным приводу питателя гранулятора, через цепную передачу и пару зубчатых колес. Продукт поступает в приемный бункер, распределяется по охладительным полостям и, опускаясь под действием силы тяжести, пронизывается воздушным потоком. При охлаждении влажность гранул снижается. В разгрузочном устройстве мука захватывается лопастями и выбрасывается из охладителя.

В начале работы, когда колонка не заполнена гранулами, заслонку устанавливают в горизонтальное положение. В этом случае основной поток воздуха направляется через нижнюю часть колонки. После заполнения колонки гранулами заслонку переводят в вертикальное положение. При работе охладителя необходимо отрегулировать поток гранул так, чтобы количество включений привода разгрузочного устройства эт датчика было минимальным. Это достигается изменением частоты вращения привода и соответствующим положением заслонок.

Если количество поступающей муки превышает количество выпускаемого продукта, уровень его в охладителе увеличивается и достигает аварийного датчика уровня. При этом выключается привод пресса, смесителя и питателя, а также прекращается подача пара в смеситель.

Гранулированная мясокостная мука имеет более высокую плотность и объемную массу по сравнению с мукой в рассыпном виде, благодаря чему она не слежива-ется при хранении и обеспечивается более экономное использование ем костей. Вместе с тем процесс гранулирования связан со значительными энергозатратами, требует применения дополнительного количества оборудования и площадей для его размещения. По этим причинам гранулирование целесообразно применять на мясокомбинатах, находящихся на значительных расстояниях от предприятий — потребителей мясокостной муки при условии необходимости продолжительного накопления ее и отгрузки бестарным методом в значительных объемах.
