ГРАНУЛИРОВАНИЕ СУХИХ ЖИВОТНЫХ КОРМОВ




Пресс-гранулятор ДГ-1



 (рис. 82) состоит из питателя с приводом, смесителя, пресса и коммуникаций.



Питатель предназначен для равномерной подачи рассыпной муки в смеситель. Он представляет собой корпус, внутри которого на подшипниках качения установлен шнек. В торцевых стенках корпуса сделаны окна для установки шнека, закрываемые съемными фланцами. В верхней части корпуса находятся загрузочное окно и крышки для очистки и промывки внутренней полости питателя, а в нижней — окно для выхода продукта из питателя в смеситель. На боковой стенке шарнирно установлена плита. На ней' смонтирован привод питателя, от которого через цепную передачу движение передается шнеку.

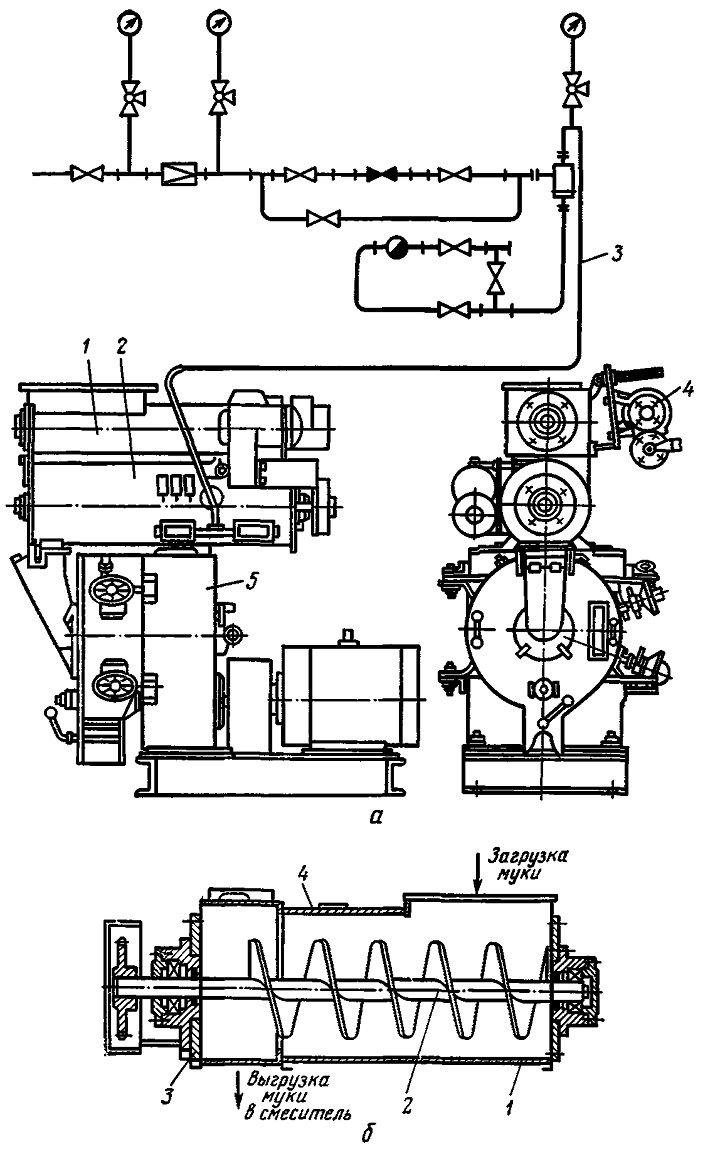

Рис. 82. Пресс-гранулятор ДГ-1:
а — общий вид: I — питатель; 2 — смеситель; 3 — коммуникация; 4 — привод; 5 — пресс; б — питатель: 1 — корпус; 2 — шнек; 3 — фланец;
4 — крышка
