Дробилка К7-ФКЕ-10

ИЗМЕЛЬЧЕНИЕ ШКВАРЫ

Дробилка К7-ФКЕ-10

(рис. 71), применяемая для измельчения шквары в линии производства сухих животных кормов К7-ФКЕ, состоит из чугунного литого корпу-са, внутри которого на подшипниках установлен горизонтальный ротор, представляющий собой набор дисков и бичей. Бичи — пластины — подвешены на пальцах между круглыми стальными дисками, укрепленными на главном валу дробилки. Кроме того, внутри корпуса имеются дека (чугунная рифленая плита) и сито, образующие дробильную камеру. Привод вала дробилки осуществляется от электродвигателя, установленного на сварной раме (на рисунке не показан). Продукт, поступающий из загрузочного бункера в дробильную камеру, под действием ударов вращающихся бичей дробится и под действием центробежной силы отбрасывается на сито. Ударяясь о сито и деки камеры, продукт дополнительно дробится и через отверстия в сите выходит из дробильной камеры.

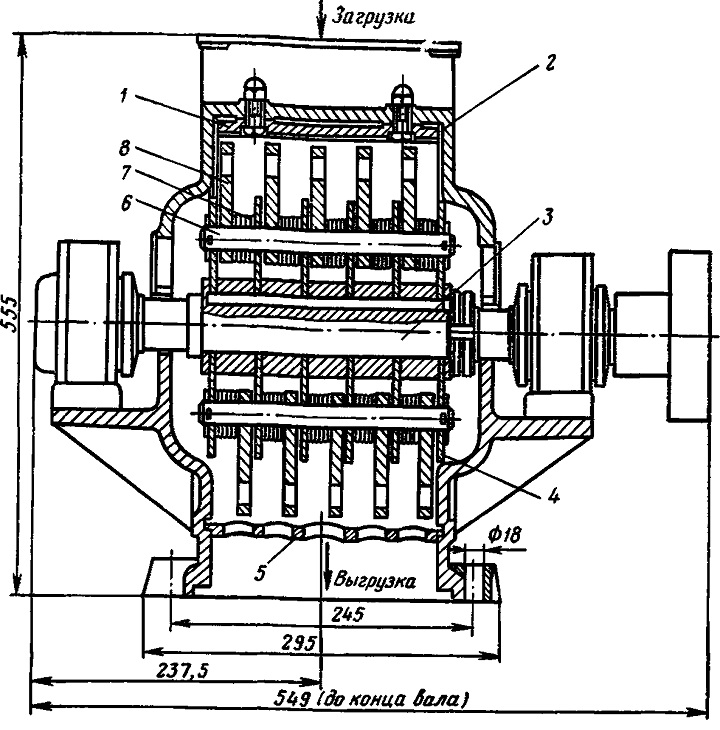

Рис. 71. Дробилка молотковая К7-ФКЕ-10:
1 — дека; 2 — корпус; 3 — вал; 4, 7 —диски; S — сито; 6 — палец; 8 —бич
