МЕТОДЫ И ОБОРУДОВАНИЕ ДЛЯ ТРАНСПОРТИРОВАНИЯ НЕПИЩЕВОГО СЫРЬЯ
Подвесной ковш для перевозки непищевого сырья
Подвесной ковш для перевозки сырья (рис. 14,а)
грузоподъемностью 250 кг изготовляют из нержавеющей стали толщиной 2,5
мм, а полосу, ручку, щеки, ушко, цапфу и скобы — из стали Ст. 3. Цапфы
для переворачивания его и скобы, перепятствующие опрокидыванию ковша во
время передвижения его по подвесному пути, приварены по бокам ковша ниже
центра тяжести. Ковш подвешивают к троллею при помощи коромысла,
изготовленного из круглого и полосового железа. На боковой поверхности
его для удаления воды из сырья имеются отверстия диаметром 6—8 мм.
Рама четырехъярусная (рис. 14,б) служит для транспортирования кости,
полученной от обвалки голов. На ней имеются луженые крючья, на которые
подвешивают черепные кости.

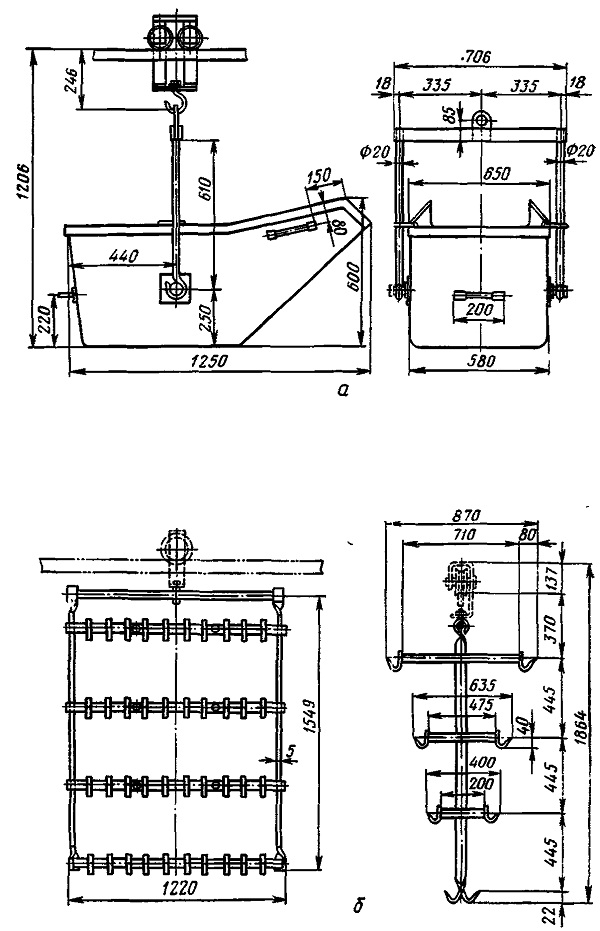

Рис. 14. Подвесной транспорт: а — подвесное ковш; б — рама четырехъярусная
