МЕТОДЫ И ОБОРУДОВАНИЕ ДЛЯ ТРАНСПОРТИРОВАНИЯ НЕПИЩЕВОГО СЫРЬЯ
Скребковый транспортер для подъема и перемещения мякотного, мясокостного сырья
Скребковый транспортер служит для подъема и
перемещения мякотного, мясокостного сырья и кости в наклонном положении
(угол наклона до 60°).

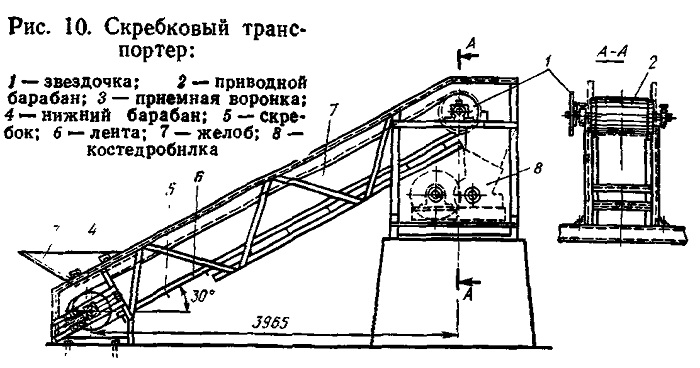

Рис. 10. Скребковый транспортер:
Скребковый транспортер состоит из стального
прямоугольного желобчатого корпуса, разделенного продольной
перегородкой. Вдоль желоба движется тяговая цепь с укрепленными на ней
скребками. Цепь огибает концевые звездочки, из которых одна сочленяется
с приводным устройством, а другая — с натяжной станцией. Перемещаемый
материал может подаваться и разгружаться в любом месте по длине
транспортера.
Принцип действия скребкового транспортера заключается в следующем.
Тяговый орган, огибая приводное и отклоняющее устройства (звездочки,
барабаны), несет на себе плоские прямоугольные скребки, расположенные на
равном расстоянии один от другого. Скребки перемещаются и толкают
впереди себя порции транспортируемого материала. Производительность
транспортера зависит от размера скребков, расстояния между ними,
скорости их движения (обычно составляет 0,3—0,6 м/с) и угла наклона (чем
больше угол наклона, тем меньше производительность).
Применяемый для подачи кости на коетедробилку скребковый транспортер с
верхним приводом от электродвигателя мощностью 1 кВт производительностью
по сырью до 2 т/ч показан на рис. 10. Он состоит из приводного барабана,
установленного над костедробилкой, цепной передачи от звездочки,
приводящей во вращение барабан, и нижнего барабана, который натягивается
двумя винтовыми натяжками. Кость, подлежащую измельчению, загружают в
приемную воронку, откуда скребками с шагом 580 мм в верхней части ленты
из нержавеющей стали, движущейся в желобе со скоростью
0,5 м/с, она подается в костедробилку. Расход электроэнергии на
транспортировку 1 т кости составляет 4 кВт. ч.
Для транспортировки измельченного мясокостного, мякотного сырья и кости
применяют элеватор К7-ФКЕ-2. Он представляет собой цепной открытый
транспортер с резиновыми лопатками. Корпус элеватора снабжен загрузочным
и разгрузочным бункерами. Привод элеватора осуществляется от
электродвигателя через муфту, редуктор и цепную передачу.
Для транспортирования крови наряду с передувочны-ми баками применяются
шестеренные и лопастные насосы. Они же служат для перекачиваьия
технического и кормового жиров. Шестеренные насосы просты по
конструкции, в них нет клапанов или золотников, что позволяет быстро
собирать и разбирать их.
