МЕТОДЫ И ОБОРУДОВАНИЕ ДЛЯ
ТРАНСПОРТИРОВАНИЯ НЕПИЩЕВОГО СЫРЬЯ
Горизонтальный передувочный бак
Горизонтальный передувочный бак (рис. 7)
представляет собой сварной сосуд, состоящий из цилиндрической обечайки
толщиной 6—8 мм и сферических днищ толщиной 6—10 мм. К нижней части
обечайки проварены опорные стойки. Продукт загружают через загрузочный
патрубок, на котором смонтирована задвижка. Трубопровод для передувки
сырья со штуцером приварен к днищу. Для осмотра имеется люк,
герметически закрываемый крышкой. В верхней части корпуса бака вварены
штуцер для ввода сжатого воздуха или пара и штуцера для установки
манометра, предохранительного клапана и пробоспускного крана.
Передувку продукта осуществляют следующим образом. Сначала проверяют,
нет ли давления в баке, затем открывают загрузочную задвижку и самотеком
заполняют бак продуктом. После этого заливают воду — 40 % массы
передуваемого сырья. Затем задвижку закрывают и подают пар или сжатый
воздух давлени-
ем 0,4 МПа. Под давлением воздуха загруженное мякот-ное сырье через
выходной штуцер поступает в трубопровод и транспортируется в приемный
накопительный бункер. Продолжительность передувки составляет 3—4 мин в
зависимости от давления.
Производительность передувочных баков (М) определяют по формуле
В среднем расход воздуха на передувку 1 т сырья
составляет 10 м8.

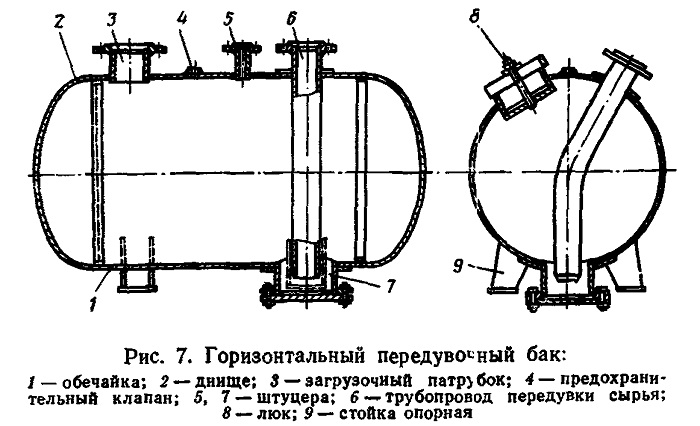

Рис. 7. Горизонтальный передувочный бак:
