Проверка системы питания двигателя мотоблоков Ока, Нева, Каскад (МБ-1, МБ-2)





Проверка и регулировка системы питания топливом







 При отсутствии подачи топлива в цилиндр (сухая свеча) проверьте наличие достаточного количества топлива в топливном баке, поступление топлива из топливного бака к карбюратору, сняв топливный шланг со входного штуцера карбюратора (или, для карбюратора К45, нажав на его утолитель до подтекания топлива через дренажное отверстие).

При непоступлении топлива к карбюратору выверните топливный кран, разберите его, очистите фильтрующий элемент от грязи, детали промойте в бензине. Соберите топливный кран, продуйте и установите на место.

При поступлении топлива в карбюратор (и отсутствии его подачи в цилиндр) проверьте работу топливного клапана и чистоту жиклеров карбюратора.

Для проверки карбюратора КМБ-5 снимите карбюратор с двигателя, слейте бензин из поплавковой камеры. Подайте воздух через штуцер подвода топлива (рис. 25) в рабочем положении карбюратора. Воздух должен свободно продуваться. Повторите операцию с перевернутым на 180° карбюратором. Прохождение воздуха через штуцер должно прекратиться. При выполнении этих условий топливный клапан исправен.

Уровень топлива в поплавковой камере регулируйте отгибанием или подгибанием регулировочного язычка поплавка. Нормальным считается уровень топлива (30...35) мм.

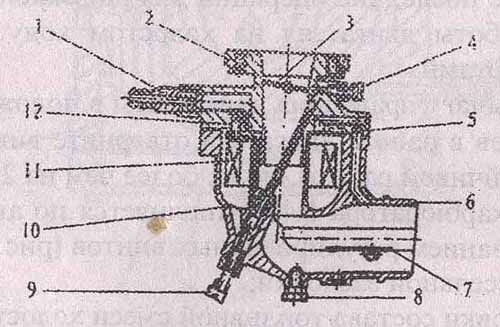

Рис. 25. Карбюратор КМБ-5: 1 - штуцер подвода топлива; 2 - корпус верхний; 3 - заслонка дроссельная; 4 - игла малого газа; 5 - воздушный жиклер; 6 - корпус нижний; 7 - заслонка воздушная; S - винт крепления стяжки; 9 - игла полного газа; 10 - распылитель; 11 - поплавок; 12 - топливный клапан.

Для продувки жиклеров выверните винты регулировки малого и полного газа.

Для промывки элементов карбюратора отверните винты верхнего корпуса, снимите нижний корпус, промойте бензином топливный клапан, прочистите и с помощью насоса продуйте жиклеры, проверьте целостность поплавка. Протирка деталей карбюратора ветошью не допускается.

После промывки и продувки пристыкуйте нижний корпус карбюратора к верхнему, обращая внимание па трубку распылителя, которая должна войти в отверстие верхнего корпуса. Откройге дроссельную заслонку и проверьте правильность сборки, после чего заверните винты крепления верхнего корпуса.

Установленный после разборки карбюратор требует регулировки.

Регулировку карбюратора выполняйте на прогретом двигателе в следующей последовательности.

Вверните до упора (без большого усилия) винты регулировки малого и полного газа (рис. 25), затем выверните их на 1,5 оборота Запустите двигатель, прогрейте в течение 10 минут. Установите рычаг управления двигателем в положение минимальных устойчивых оборотов, не допуская остановки работы двигателя. Винтом упора дроссельной заслонки установите минимальные обороты холостого хода, при которых двигатель работает устойчиво, без перебоев.

Регулировкой положения винта малого газа установите максимальные обороты холостого хода, после чего винтом упора дроссельной заслонки откорректируйте минимальные устойчивые обороты холостого хода.

Повторите две последние операции для достижения устойчивой, бесперебойной работы двигателя на холостом ходу с минимально возможными оборотами.

Переведите рычаг управления двигателем в положение ГАЗ. При появлении перебоев в работе двигателя отверните винт полного газа до получения устойчивой работы, но не более чем на 2,5 оборота.


Регулировка карбюратора К45 выполняется по аналогичной методике с использованием регулировочных винтов (рис. 14):

5 - упора дроссельной заслонки:

8 - корректировки состава топливной смеси холостого хода.

Вращая винт 5, установите минимально возможные, но устойчивые обороты двигателя. Винтом 8 установите максимальные (на слух), но устойчивые обороты двигателя и от этого положения заверните его на 1/4 оборота.

Повторите последние операции до получения устойчивой, бесперебойной работы двигателя с минимально возможными оборотами.

Выведите двигатель на режим и, если двигатель работает с перебоями или глохнет, заверните винт 8 еще на 1/4 оборота и повторите предыдущие операции.

В случае установки на двигателе карбюратора ДМ 1.08.100 используйте следующую методику регулировки.

Заверните винт 10 (рис. 26) малого газа до упора и отверните на 1/2 оборота.

Заверните винт 9 полного газа до упора и отверните его на 2 оборота.

Отверните винт 4 (рис. 22) минимальных оборотов до упора рычага в прилив корпуса карбюратора и заверните на 2 оборота.

Запустите двигатель, после прогрева винтом 9 (рис. 26) отрегулируйте устойчивую работу на максимальных оборотах.

Переведите рычаг управления двигателем в положение минимального газа (оборотов), не допуская его выключения, и отворачиванием винта 10 отрегулируйте устойчивые обороты малого газа.

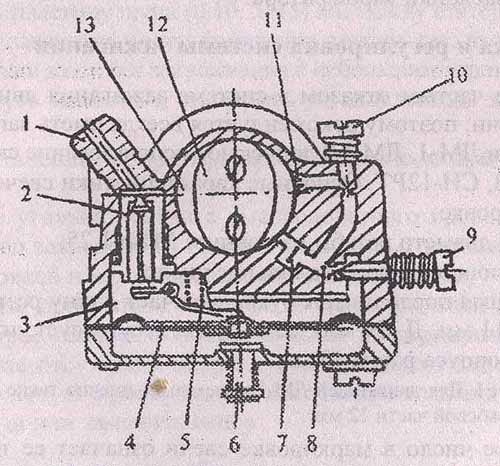

Рис. 26. Схема карбюратора ДМ1.08.100: 1 - входном штуцер; 2 - клапан топливный; 3 - мембранная полость; 4 - мембрана; 5 - пружина; 6 - кнопка; 7 - клапан обратный; 8 - канал подачи топлива; 9 - винт полного газа; 10 - винт малого газа; 11 - жиклеры малого газа; 12 - заслонка дроссельная; 13 - камера смесительная.

Повторите проверки устойчивости работы двигателя на максимальных и минимальных оборотах по указанной выше методике, проводя при необходимости подрегулировки, добейтесь устойчивой работы двигателя на всех режимах.

При получении неустойчивой работы на оборотах малого газа измените положение дроссельной заслонки винтом 4 (рис. 22) минимальных оборотов, заворачивая или отворачивая винт, и повторите описанные выше регулировки.

Регулировка привода управления двигателем выполняется в следующей последовательности.

На неработающем двигателе отпустите гайку 4 (рис. 15) болта 5. стягивающего разрезную часть рычага регулятора 6. Отверткой, вставленной в шлиц рычага 2 тяги регулятора, поверните рычаг 2 по часовой стрелке до упора, после чего затяните гайку 4. Этим обеспечивается полное открытие дроссельной заслонки карбюратора (рычаг троса газа находится в положении «максимальный газ»).

Проверьте правильность регулировки, для чего установите рычаг троса газа в положение «минимальный газ», покачайте рукой рычаг 6 регулятора - он должен иметь свободный ход до полного открытия дроссельной заслонки карбюратора.
