Блок цилиндра двигателя ДМ-1Д мотоблоков Ока, Нева, Каскад (МБ-1, МБ-2)
Блок цилиндра (рис. 8) является основой, в которой и на которой монтируются остальные узлы и системы двигателя.

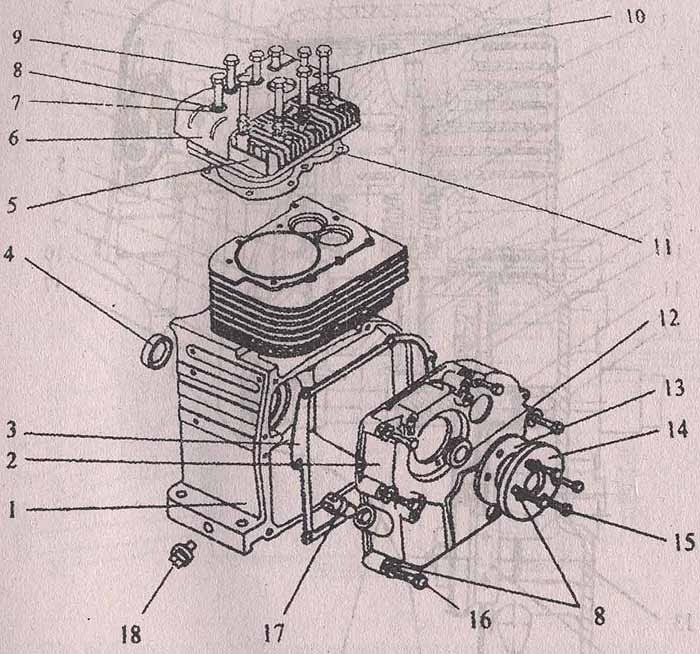

Рис. 8. Блок цилиндра: 1 - блок цилиндра; 2 -
крышка блока цилиндра; 3 - прокладка блока цилиндра; 4 - манжета 25x42;
5 - головка цилиндра; 6 - экран головки цилиндра; 7 - шайба А8; 8 -
шайба 8; 9 - болт М8х65; 10 - болт М8х55; 11 - прокладка головки; 12 -
манжета 30x42; 73 - прокладка; 14 - крышка. 15 - болт М8; 16 - болт
М8х38; 17 - заглушка; 18 - пробка
