Двигатель ДМ-1Д мотоблоков Ока, Нева, Каскад (МБ-1, МБ-2)

 Составные части и устройство двигателя.

 Объемное изображение составных частей двигателя ДМ-1Д представлено на рис. 4. Двигатель включает в себя следующие основные узлы и системы:
- блок цилиндра 1;
- механизм газораспределения 2;
- кривошипно-шатунный механизм 3;
- систему питания топливом 4;
- систему зажигания 5;
- пусковое устройство 6;
- систему охлаждения 7.

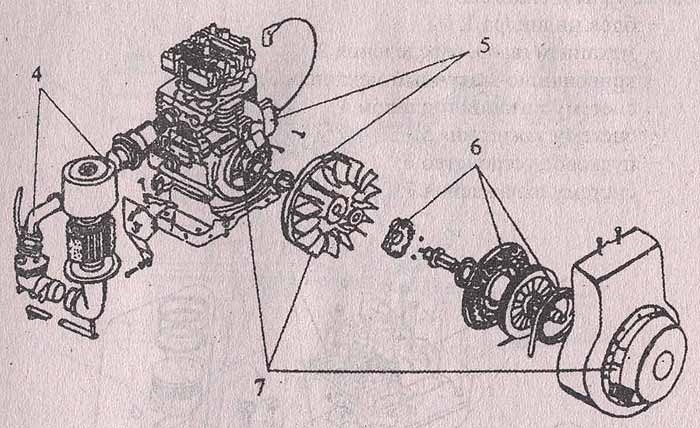

 Рис. 4 а. Составные части двигателя, вид слева.

Рис. 4 б. Составные части двигателя, вид справа.

Двигатель в сборе с изображением поперечного и продольного разрезов показан на рис. 5, 6 и 7.

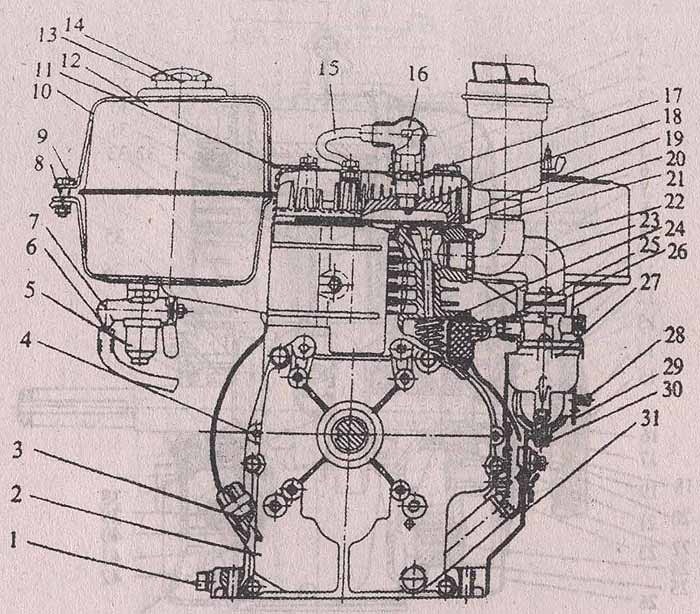

 Рис. 5. Двигатель ДМ-1Д (поперечный разрез): 1 - пробка; 2 - крышка блока цилиндра; 3 - пробка-щуп; 4 - штифт; 5 - фильтр-отстойник; 6 - соединительный шланг; 7 - топливный кран; 8 - гайка; 9 - болт; 10 - хомут крепления бака; 11 - кронштейн; 12 - топливный бак; 13 - пробка; 14 - отверстие, 15 - высоковольтный провод; 16 - угольник свечи; 17 - свеча; 18 - резьбовая втулка; 19 - клапан; 20 - седло; 21 - глушитель; 22 - воздушный фильтр; 23 - патрубок; 24 - пружина клапана; 25 - клапанная пробка; 26 - прокладка; 27 - карбюратор; 28 - винт; 29 - рычаг воздушный; 30 - болт; 31 - плата карбюратора.

 Рис. 6. Двигатель ДМ-1Д (продольный разрез по оси коленчатого вала): 1 - кольцо компрессионное; 2 - кольцо маслосъемное; 3 - поршневой палец; 4 - стопорное кольцо; 5 - шатун; 6 - статор; 7 - болт крепления шатуна; 8 - подшипник; 9 - корпус муфты; 10 - болт; 11 - барабан стартера; 12 - пружина стартера; 13 - шайба; 14 - пружина храповика; 15 - втулка опорная; 16 - храповик; 17 - кольцо; 18 - шарик; 19 - крышка; 20 - шпонка; 21 - манжета; 22 - пусковой шнур; 23 - кожух; 24 - маховик; 25 - магнитный башмак; 26 - корпус вентилятора; 27 - болт крепления головки; 2S - головка; 29 -прокладка; 30 - поршень; 31 - гильза цилиндра; 32 - блок цилиндра; 33 - кожух блока; 34 - вал коленчатый; 35 - шестерня распределительного вала; 36 - подшипник; 37 - манжета; 38 - масло-разбрызгивагель; 39 - ось; 40 - центробежный регулятор; 41 - прокладка: 42 - крышка блока цилиндра; 43 - рычаг.

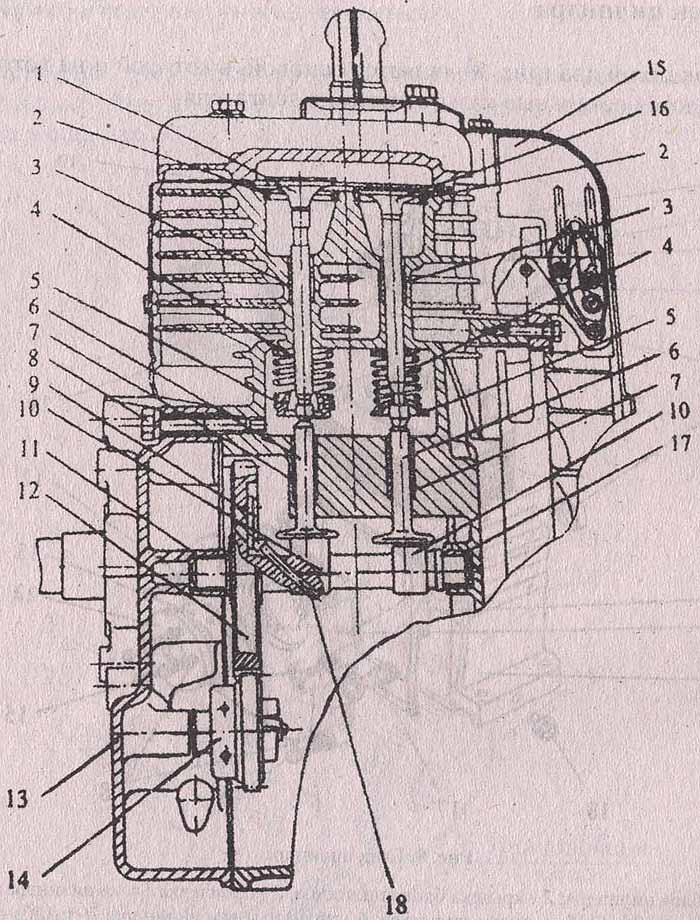

 Рис. 7. Двигатель ДМ-1Д (продольный разрез по оси распределительного вала): 1 - клапан выпускной; 2 - седло; 3 - втулка; 4 - пружина; 5 - тарелка; 6 - толкатель; 7 - втулка; 8 - болт; 9 - груз декомпрессора; 10 - кулачок; 11 - втулка; 12 - распределительный вал с декомпрессором; 75 - крышка блока цилиндра; 14 - центробежный регулятор; 15 - экран зажигания; 16 - клапан впускной; 17 - втулка; 18 - толкатель декомпрессора.
