Распределитель ГА-35000А в зависимости от
потока масла, создаваемого насосом-дозатором, автоматически
изменяет поток масла силового насоса, удерживая управляемые
колеса в заданном положении и поворачивая их с облегчением
усилия на рулевом колесе (при работающем силовом насосе) или без
облегчения (при буксировке комбайна при неработающем силовом
насосе).
В корпусе 1 (рис. 70) распределителя размещен золотник 18, на
хвостовике которого между двумя подвижными шайбами 9 и 11
расположена центрирующая пружина 12. Одна шайба упирается в
торец буртика золотника, другая—застопорена кольцом 10,
вставленным в канавку хвостовика.
В крышки 2 и 21 ввернуты штуцера 4 и 22, соединяющие торцовые
полости распределителя с насосом-дозатором. В корпус
распределителя ввернуто еще четыре штуцера: 27 и 29 соединены с
полостями гидроцилиндра, 25 к 16 — с трубопроводами нагнетания и
слива.
Между нагнетательным и сливным каналом распределителя размещен
обратный клапан, представляющий собой шарик 7, прижатый
давлением жидкости к гнезду
в корпусе. Чтобы шарик не выпадал из своего
канала, в пробке 5 имеется шрифт 6, ограничивающий перемещение
шарика.
Внутри корпуса выполнено сквозное отверстие под золотник с
шестью кольцевыми канавками. Размеры и расположение кольцевых
канавок соответствуют размерам и расположению шести буртиков
золотника.
Отверстие под золотник и буртики золотника шлифуют, эллипсность
и конусность их не более 0,006 мм.
Золотник и корпус невзаимозаменяемые детали.
При подборе золотника к корпусу руководствуются размерными
группами, при этом золотник должен плавно входить в корпус и при
наличии смазки легко в нем перемещать под действием собственного
веса или при легком нажиме руки. Применяют также притирку
золотника к корпусу. Зазор между золотником и корпусом
0,006—0,018 мм.

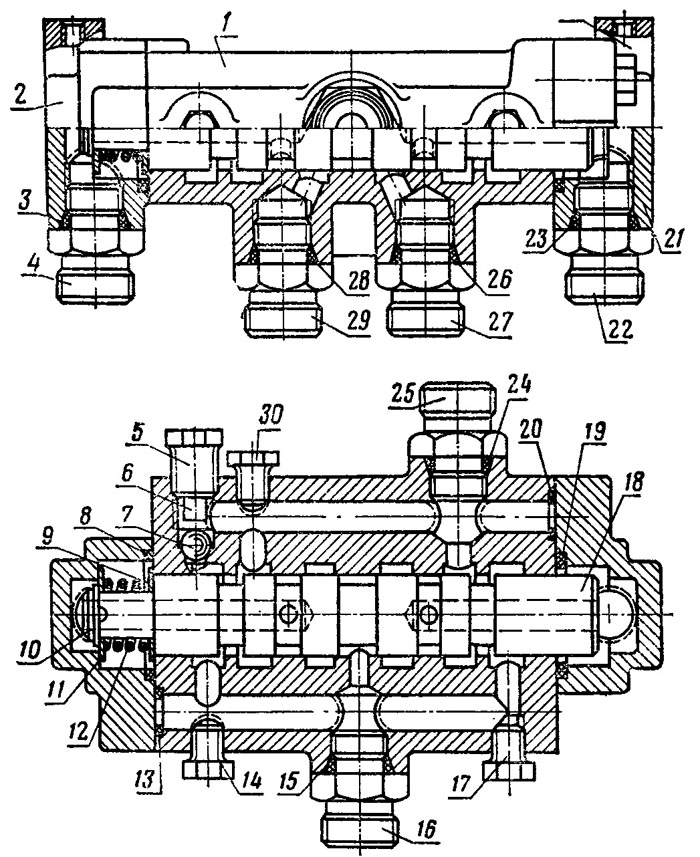

Рис. 70. Распределитель гидрообъемного рулевого
управления зерноуборочных комбайнов «Нива» и «Колос»:
1 — корпус; 2 и 21 — крышки; 3, 8, 13, 15, 19, 20, 23, 24, 26 и 28 —
резиновые уплотнительные кольца; 4, 16, 22, 25, 27 и 29—штуцера; 5, 14,
17 и 30 — пробки; 6 — штифт: 7 — шарик; 9 и 11 — шайбы: 10 - стопорное
кольцо; 12 —пружина: 18 — золотник.
