Настройка и регулировка амплитудного и частотного детекторов

Для выделения модулирующего напряжения звуковой частоты из AM или ЧМ радиосигнала служат амплитудные и частотные детекторы, которые подключают к выходу УПЧ. Детектор, напряжение на выходе которого определяется амплитудой входного сигнала, называется амплитудным.

Амплитудные детекторы применяют для детектирования ампли-тудно-модулированных или немодулированных колебаний. Такие колебания могут быть непрерывными или импульсными. Основными элементами амплитудного детектора являются: нелинейный

элемент (диод или транзистор) и нагрузка (резистор и конденсатор), на которой выделяется напряжение полезного сигнала.

К амплитудным детекторам предъявляют следующие основные требования:

максимальный коэффициент передачи по напряжению Ка, определяемый отношением амплитуды напряжения сигнала на нагрузке детектора к амплитуде напряжений несущей частоты входного сигнала;

минимальные нелинейные, частотные и фазовые искажения;

максимальное входное сопротивление RBx детектора.

Принципиальная схема амплитудного диодного детектора радиоприемника показана на рис. 84. Амплитудно-модулированный

сигнал промежуточной частоты подводится к входу детектора с колебательного контура LC. На нагрузке детектора, состоящей из резисторов R1 и R2 и конденсатора С1, выделяется напряжение звуковой частоты, повторяющее закон модуляции подводимого амплитудно-модулированного колебания. Это же напряжение через фильтр RфСф подводится к сеткам регулируемых ламп по цепям АРУ.

Если детектирование производится при значительном уровне подводимого к детектору напряжения сигнала (у ламповых радиоприемников 2—5 В, у транзисторных 0,5—1 В) и напряжение на выходе детектора пропорционально амплитуде входного сигнала, такое детектирование называется линейным. Если амплитуда входного напряжения мала и составляет 0,1—0,3 В и напряжение на выходе детектора пропорционально квадрату амплитуды входного сигнала, такое детектирование называют квадратичным.

В этом режиме детектор транзисторного приемника имеет

сравнительно большое входное

сопротивление (несколько кило-ом), но относительно небольшой коэффициент передачи (Ки = 0,1-0,4), и вносит большие нелинейные искажения в сигнал звуковой частоты.

В зависимости от применяемого электронного прибора амплитудные детекторы бывают диодные, сеточные и анодные (в ламповых схемах), а также диодные и транзисторные (в полупроводниковых схемах).

В супергетеродинных радиоприемниках АМ-сигналов, как правило, применяют диодные амплитудные детекторы, обеспечивающие наименьшие нелинейные искажения по сравнению с другими

схемами. Фазовые и частотные характеристики амплитудного детектора практически не сказываются на качестве воспроизведения речи и музыки, поэтому при расчете параметров нагрузки эти искажения не учитываются.

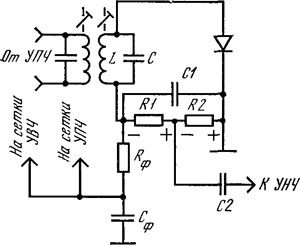

Рис. 84. Принципиальная схема амплитудного диодного детектора

Отличительной особенностью работы детекторного каскада в схемах на полупроводниковых приборах является зависимость входного сопротивления детектора и коэффициента нелинейных искажений от сопротивления нагрузки для постоянного и переменного токов. Ослабить эту зависимость, а следовательно, и искажения, вносимые детекторным каскадом, можно применением разделенной нагрузки (см. рис. 84), состоящей из двух резисторов R1 и R2. Обычно сопротивление R1 значительно больше R2. Применение разделенной нагрузки позволяет увеличить входное сопротивление детектора и ослабить его влияние на контур УПЧ. Емкость С1 должна иметь малое сопротивление для переменной составляющей тока промежуточной частоты и большое для токов звуковой частоты.

Регулировка диодного детектора сводится к правильному выбору режима работы диода и сопротивлений резисторов нагрузки R1 и R2, обеспечивающих максимальный коэффициент передачи и отсутствие нелинейных искажений в выходном сигнале. Последние могут быть определены с помощью осциллографа или измерителя нелинейных искажений, подключенных к нагрузке детектора. Емкость нагрузки также влияет на форму выходного напряжения сигнала.

Детектор, напряжение на выходе которого определяется отклонением мгновенной частоты входного сигнала от среднего значения называется частотным.

Частотные детекторы применяют для детектирования частотно-модулированных колебаний. В транзисторных радиоприемниках широкое применение получили дробные частотные детекторы (детекторы отношений) и дискриминаторы с двумя связанными контурами.

К частотным детекторам предъявляют следующие основные требования: возможно большая линейная зависимость выходного напряжения от изменения частоты входного сигнала частотного детектора; возможно больший коэффициент передачи по напряжению Kv минимальная зависимость выходного напряжения от колебаний амплитуды радиосигнала на входе детектора (от паразитной амплитудной модуляции ЧМ-сигнала).

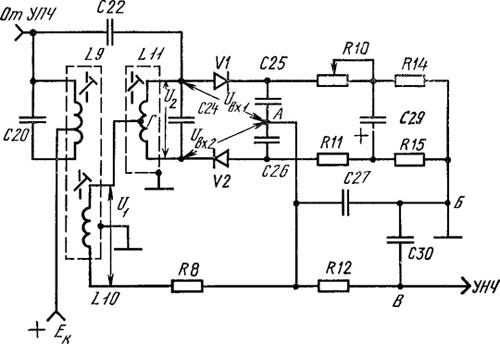

Pиc. 85. Принципиальная схема дробного частотного детектора

Принципиальная схема дробного частотного детектора с симметричным заземлением нагрузки (резисторы R14 и R15) относительно диодов VI и V2 приведена на рис. 85. Напряжения Uвщ и UBX2 на каждом из диодов детектора представляют собой сумму половины напряжения U2 на контуре L11 и С24 и напряжения Uj на дополнительной катушке индуктивности L10, которая индуктивно связана с катушкой L9 контура УПЧ. Соответствующим подбором числа витков катушки L10 и связи между контурами L9 и L11 можно получить такое напряжение на входе диодов, при котором достигается наилучшее подавление паразитной амплитудной модуляции, что позволяет использовать дробные частотные детекторы без предварительного ограничения амплитуды входного сигнала.

Параллельно нагрузке включен конденсатор С29 емкостью 5,0 мкФ. Емкость этого конденсатора и сопротивление нагрузки выбирают из такого расчета, чтобы постоянная времени т= C29R была значительно больше периода самой низкой звуковой частоты. Напряжение звуковой частоты снимается с точки соединения конденсаторов С25 и С26 (точка А) и поступает на усилитель УЗЧ. Резистор R12 и конденсатор СЗО составляют фильтр верхних частот.

Настройка и регулировка дробного частотного детектора заключается в настройке его контуров на промежуточную частоту и подборе связи между контурами. Настройку частотного детектора удобно осуществлять с помощью специальных генераторов качающейся частоты Х\-7 (свип — генератор). Для настройки

частотного детектора высокочастотный выход генератора подклю-

чают к входу ведущего каскада УПЧ-детектора через конденсатор емкостью 0,01—0,05 мкФ, а низкочастотный выход прибора — через резистор 30—50 кОм к точке В схемы. Подав на вход усилителя напряжение промежуточной частоты /п = 6,5 МГц (или

10,7 МГц), настраивают контуры L9, С20 и Lll, С24 вращением ферритовых сердечников катушек.

Вращением ручек прибора «Усиление», «Средняя частота», «Масштаб», «Ослабление» необходимо получить на его экране удобную для наблюдения частотную характеристику. Ручку «Выходное напряжение» устанавливают в положение, исключающее ограничение сигнала. Форма частотной характеристики у правильно настроенного детектора должна иметь вид кривой 1 (рис. 86).

Если форма частотной характеристики иная (кривая 2 или 3), ее можно подрегулировать сердечниками катушек L9, L10 и L11 (см. рис. 85). Искажение характеристики детектора при неправильной настройке вторичного (кривая 2) и первичного контуров (кривая 3) показано на рис. 86.

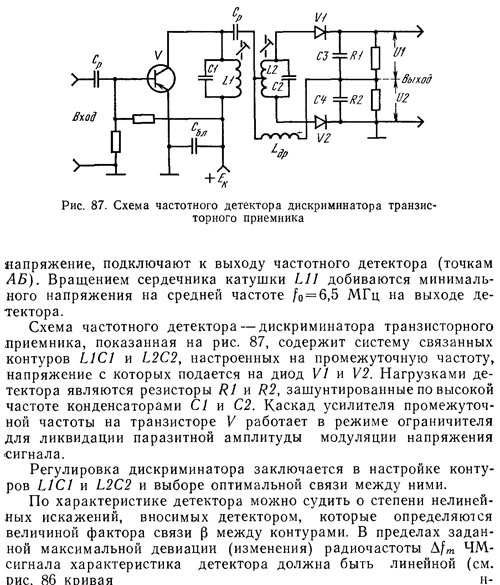

Дальнейшую настройку частотного детектора осуществляют генератором стандартных сигналов Г4-1 и электронным вольтметром. Генератор Г4-1 подключают на вход ведущего каскада детектора. Электронный вольтметр со шкалой, измеряющей постоянное

4). Расширить полосу пропускания можно, зашунтировав один или оба контура резисторами с небольшими сопротивлениями.
