Регулировка и настройка цепи АРУ

Под автоматической регулировкой усиления (АРУ) подразумевают автоматическое управление коэффициентом усиления цепи, обеспечивающее изменение амплитуды сигнала на выходе в меньшее число раз по сравнению с изменением амплитуды входного сигнала.

В радиоприемниках под АРУ подразумевают такой процесс регулировки, при котором уровень подводимого к детектору сигнала меняется по амплитуде незначительно при изменении уровня сигнала на входе радиоустройства в широких пределах. Принципиальные схемы АРУ разнообразны.

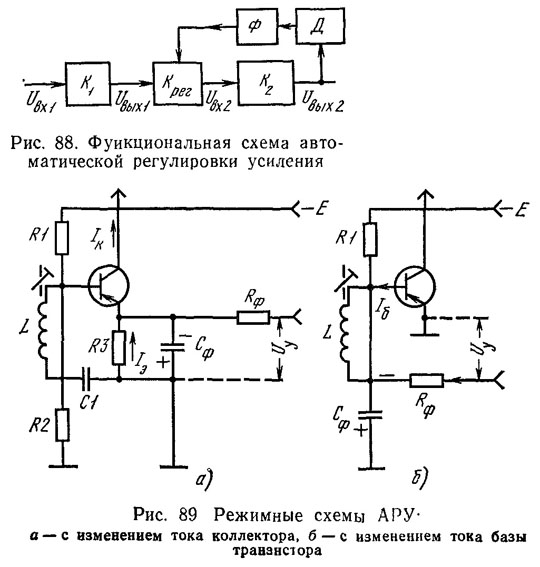

Функциональная схема, состоящая из трех каскадов усиления K1, К2, Крет и АРУ, показана на рис. 88. Выходное напряжение промежуточной частоты Uвых2 подается на детектор П. АРУ. Управляющее напряжение, снимаемое с нагрузки детектора АРУ, через фильтр Ф с большой постоянной времени поступает на регулируемый каскад Кper усилителя промежуточной частоты и изменяет режим его работы и коэффициент усиления таким образом, что при увеличении входного напряжения сигнала UBX\ ко-

эффициент усиления регулируемого каскада уменьшается и напряжение Uвых2 остается почти неизменным. Действие АРУ в схеме основано на изменении крутизны характеристики регулируемых ламп или транзисторов и усиления каскадов радиоприемника под действием управляющего напряжения.

Широкое распространение получили схемы АРУ трех типов: простая и режимные (с задержкой и усилением). В простой схеме, изображенной на рис. 84, напряжение регулировки снимается с нагрузки амплитудного диодного детектора сигнала, который одновременно является детектором АРУ, и через фильтр RфСф с большой постоянной времени подводится к сеткам ламп регулируемых каскадов.

В режимных схемах регулировку усиления производят изменением режима работы транзисторов регулируемых каскадов и их коэффициента усиления. В схеме, показанной на рис. 89, а, регулирующее напряжение Uy с выхода детектора АРУ подводится в цепь эмиттера и смещает его рабочую точку в область меньших значений тока эмиттера Iэ. В схеме, изображенной на рис. 89, б, регулирующее положительное напряжение подается в цепь базы и также подзапирает транзистор, уменьшая коэффициент усиления каскада.

Таким образом, регулировку каскадов в режимной схеме АРУ можно производить, изменяя постоянный ток эмиттера Iэ и ток базы /б. При уменьшении Iэ или Ig усиление каскада уменьшается. Более экономичной является схема, показанная на рис. 89, б, так как ток базы значительно меньше тока эмиттера.

Недостатком режимной схемы АРУ в транзисторных приемниках является изменение входных и выходных проводимостей и емкостей транзистора регулируемого каскада. Это приводит к изменению параметров колебательных контуров и качественных показателей приемника.

Поскольку в процессе регулировки в режимных схемах АРУ транзисторных приемников изменяется не только коэффициент усиления регулируемого каскада Кper, но и полоса пропускания, частота настройки резонансного контура, коэффициент нелинейных искажений, то в высококачественных радиоприемниках применяют более сложные схемы АРУ, не связанные с изменением режима работы транзисторов по постоянному току.

Для оценки работы АРУ приемника снимают амплитудную

характеристику Uвых = f (Uвх). На рис. 90 показаны примерные амплитудные характеристики для различных схем.
