Настройка и регулировка УПЧ

Усилители промежуточной частоты (УПЧ) предназначены для получения постоянного усиления в заданной полосе частот. Иначе такие усилители называются полосовыми. Усилители УПЧ можно классифицировать по типу усилительных приборов (транзисторные, ламповые, на микросхемах), способу их включения (с общей базой, общим коллектором, общим эмиттером), ширине полосы пропускания (широкополосные и узкополосные), виду нагрузки (с одиночными контурами, полосовыми и многозвенными фильтрами). В зависимости от назначения радиоприемника и требований, предъявляемых к нему, может быть от одного до нескольких каскадов УПЧ. Для магистральных радиоприемников число каскадов УПЧ может быть 10 и более.

В транзисторных вещательных радиоприемниках каскады УПЧ часто выполняют апериодическими (для обеспечения требуемого усиления и, следовательно, заданной чувствительности) или с одиночными колебательными контурами, имеющими низкую добротность и не влияющими на полосу пропускания приемника. Это объясняется тем, что вся избирательность обычно сосредоточена в преобразователе частоты, нагрузкой которого является многозвенный фильтр (ФСС, пьезокерамический или кварцевый).

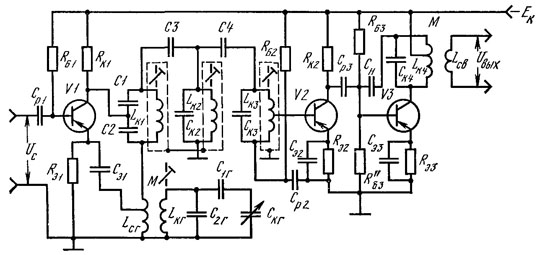

Рис. 82. Принципиальная электрическая схема преобразователя частоты с совмещенным гетеродином

Схема преобразователя частоты с совмещенным гетеродином на транзисторе VI, нагрузкой которого является трехзвенный


фильтр сосредоточенной селекции (L_MC1C2, L_k2C_k2, L_k3C_k3), пока­зана на рис. 82. На этой же схеме даны два каскада усилителя промежуточной частоты: апериодический на транзисторе V2 и ши­рокополосный резонансный (контур Lk-iCm) на транзисторе V3.

Многозвенные полосовые фильтры обеспечивают высокую из­бирательность при минимальных частотных искажениях и стабиль­ность формы характеристики радиоприемника при изменении условий его работы (например, температуры окружающей среды или смене транзисторов).

Отечественная промышлен­ность выпускает пьезокерамичес­кие фильтры, используемые как элементы частотной селекции в супергетеродинных радиоприем­никах всех классов. В сочетании с современными интегральными схемами они позволяют создать малогабаритные, простые в наст­ройке устройства с хорошими электрическими параметрами. Но­вые пьезокерамические фильтры ФП1П-049а и ФП1П-0496 имеют следующие технические парамет­ры соответственно: ширина поло­сы пропускания 150—200 кГц и 250—280 кГц, средняя частота  250—280 кГц, средняя частота 10,7 МГц, вносимое затухание не более 10 дБ, интервал рабочих температур от —25 до +50°С.

Фильтры имеют малые габариты (18X16X6 мм) и массу (10 г). Амплитудно-частотная характеристика фильтра приведена на рис. 83, а, а схема включения—на рис. 83, б.

К современным радиоприемникам предъявляют очень высокие требования чувствительности и избирательности по соседнему каналу, поэтому для их повышения при малых частотных искажениях часто используют многоконтурные фильтры сосредоточенной селекции с переменной полосой пропускания. Минимальную полосу пропускания выбирают равной 3—4 кГц, а максимальную— 10—14 кГц. Такую регулировку обычно осуществляют одновременно с регулировкой полосы пропускания в усилителе звуковой частоты.

В лучших моделях промышленных радиоприемников «Романтика-001  -стерео», «Виктория-003-стерео», «Мелодия-105-стерео» избирательность в узкой полосе (при расстройке ±10 кГц) составляет 70—80 дБ и более. По ГОСТу ослабление радиосигналов соседней по частоте радиостанции у приемников высшего класса должно быть не менее чем на 60 дБ (в 1000 раз), I класса — на 46, II класса—на 34 и III класса — на 26 дБ.

Настройка и регулировка усилителей УПЧ в основном сводится к выбору оптимального режима работы усилительных элементов (микросхем, транзисторов и радиоламп) и настройке входящих в усилитель контуров или полосовых фильтров. Закончив сборку и монтаж усилителя УПЧ (или его ремонт), приступают к электрической проверке режимов работы микросхем, транзисторов (или радиоламп) по постоянному току (по технологическим картам или принципиальной схеме). Напряжение цепей измеряют вольтметром постоянного напряжения со шкалой 3 и 10 В (класс точности не ниже 2,5%, входное сопротивление прибора не менее 10 МОм). Результаты измерения заносят в таблицу.

В транзисторных УПЧ могут наблюдаться внешние и внутренние паразитные обратные связи. К внешним относятся индуктивная и емкостная связь между деталями усилителя и монтажными проводниками и связь за счет общих цепей питания и регулировки, к внутренним — связи через обратную проходную проводимость транзисторов.

Внутренняя обратная связь в УПЧ приводит к изменению качественных показателей усилителя: коэффициента усиления, полосы пропускания и др. Эти связи могут вызвать самовозбуждение каскадов УПЧ, которое проявляется в виде шумов, свистов и прерывистой генерации, сопровождающих прием вещательных станций. Самовозбуждение в тракте УПЧ можно также обнаружить по отклонению стрелки индикатора вольтметра, включенного на выходе усилителя УПЧ при отсутствии напряжения сигнала на его входе.

Внешние обратные связи могут быть устранены или сильно ослаблены экранированием, рациональным расположением деталей и соединительных проводников, с помощью развязывающих фильтров, включаемых в цепи питания отдельных каскадов.

Основными способами повышения устойчивости работы каскадов УПЧ являются включение в коллекторные цепи транзисторов антипаразитных резисторов (с сопротивлением 50—200 Ом) и уменьшение коэффициента трансформации при включении транзисторов в контуры и др. При использовании пьезокерамических фильтров остаточное (вне полосы пропускания фильтров) затухание составляет 35 дБ, поэтому для подавления помех, частоты которых далеки от полосы пропускания, эти фильтры рекомендуется использовать совместно с LC-контурами.

Величина устойчивого коэффициента усиления каскада УПЧ определяется выражением


При нескольких каскадах УПЧ коэффициент 6,3 должен быть уменьшен тем больше, чем больше каскадов.

Устойчивый коэффициент усиления всегда должен быть больше резонансного коэффициента усиления каскада


Если К0> Ку, может возникнуть самовозбуждение каскада и измениться форма амплитудно-частотной характеристики приемника и его электрические показатели (чувствительность, избирательность и др.).


После электрической проверки режимов и устранения самовозбуждения приступают к общей проверке работоспособности усилителя, настройке и регулировке полосовых фильтров. Настройку катушек индуктивности полосовых фильтров радиоприемников производят с помощью ферритовых сердечников, в редких случаях посредством подстроечных конденсаторов.

Настройку и регулировку полосовых усилителей производят при отключенных АРУ и гетеродине. В многокаскадных полосовых усилителях проверку работоспособности тракта усиления производят в такой последовательности: от последнего каскада к первому при подаче сигнала промежуточной частоты от сигнал-генератора на вход регулируемого каскада. Измеряют напряжение сигнала на выходе регулируемого каскада электронным вольтметром.
