 Схемы выпрямителей тока

Схемы выпрямителей делятся на однофазные и многофазные (двух, трех, шести).

Однофазные выпрямители применяют при малом токе нагрузки для питания анодных цепей электронно-лучевых трубок телевизоров и осциллографов.

Многофазные выпрямители служат для получения средних и больших выпрямительных мощностей, например для питания цепей анода и экранных сеток радиоламп, когда требуется ток в несколько десятков и сотен миллиампер. Широкое применение получила двухфазная (двухполупериодная) мостовая схема выпрямителя.


Для питания мощных радиопередатчиков, радиолокационных станций и другой РЭА, потребляющих токи в десятки и более ампер при напряжении 5—10 кВ применяют трех- и шестифазные схемы выпрямителей.

При питании РЭА от сети переменного тока особое значение приобретает фильтрация выпрямленного напряжения, так как недостаточное сглаживание пульсаций приводит к появлению фона переменного тока. Допустимая величина пульсации зависит от цепи, которую питает выпрямитель. Для сглаживания пульсаций применяют П-; Г-образные фильтры и др. В отдельных каскадах радиоприемников и телевизоров для уменьшения пульсаций выпрямленного напряжения служат дополнительные звенья фильтрации, состоящие из /?С-цепочек, а для поддержания его стабильности— специальные устройства (стабилизаторы напряжения).

Стабильность питающих напряжений можно поддерживать на входе выпрямителя со стороны переменного напряжения и на выходе его со стороны постоянного (выпрямленного) напряжения с помощью стабилизаторов на газоразрядных лампах и полупроводниковых приборах.

Большое распространение при питании бытовой радиоаппаратуры получили стабилизаторы переменного напряжения, использующие нелинейные свойства дросселей с насыщенным стальным сердечником (феррорезонансные стабилизаторы). Промышленность выпускает стабилизаторы такого типа на мощности порядка сотен ватт, способные поддерживать постоянство питающего напряжения на входе выпрямителя с большой степенью точности (до 0,5%). Недостатком феррорезонансных стабилизаторов является большая чувствительность к изменению частоты питающей сети.

С помощью стабилизаторов на газоразрядных лампах можно получить стабильное напряжение на выходе выпрямителя в пределах 70—180 В.

В настоящее время широко используют стабилизаторы на полупроводниковых приборах, дающие высокостабильное напряжение в очень широком пределе (от нескольких вольт до нескольких сотен вольт), и транзисторные — для стабилизации относительно малых напряжений.

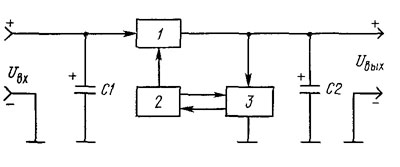

Рис. 53. Функциональная схема стабилизатора напряжения





Функциональная схема типового стабилизатора представлена на рис. 53. Стабилизатор состоит из регулирующего 1, управляющего 2 элементов и мостового делителя напряжения 3.

Входное напряжение UBX снимается с выпрямителя, подключенного ко вторичной обмотке сетевого трансформатора.

Выходное напряжение Увых подается к нагрузке.
Для питания различной РЭА используют компенсационные стабилизаторы, где регулирующий элемент выполнен на операционном усилителе А1 (рис. 54). Выбор той или иной схемы определяется значениями выходного напряжения.

В качестве примера рассмотрим принципиальную электрическую схему выпрямителя блока питания (рис. 55). Выпрямитель блока собран по двухполупериодной схеме на двух полупроводниковых диодах V2 и V3. Напряжение от сети переменного тока (110, 127, 220, 240 В) подводится через разъемы и выключатель сети к двум сетевым обмоткам (выводы 1—2 и 3—4) силового трансформатора Т, корпус которого соединен с шасси (вывод 6). При включении выпрямителя в сеть с напряжением 220 или 240 В обе обмотки соединяют последовательно, при включении в сеть с напряжением 110 или 127 В — параллельно.

Конденсаторы фильтров Cl, С2 и СЗ являются сглаживающими — они уменьшают пульсации выпрямленного напряжения. В схему электронного стабилизатора выпрямленного напряжения входят транзистор V4 и стабилитрон VI.

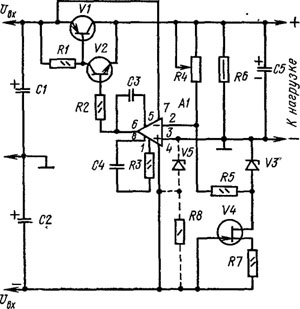

Рис. 54. Принципиальная электрическая схема компенсационного стабилизатора на операционном усилителе А1

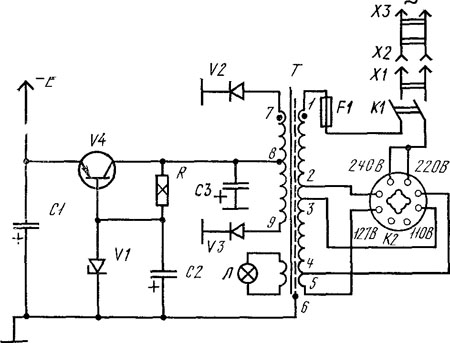

Рис 55. Принципиальная электрическая схема выпрямителя блока питания
