Особенности сборки, монтажа и проверки УЗЧ

Механическую сборку и монтаж УЗЧ в зависимости от вида производства могут осуществлять индивидуально, в опытном и мелкосерийном производстве, либо пооперационно на автоматических поточных линиях в массовом производстве.

Основными документами для проведения сборки и монтажа УЗЧ являются технологические карты и чертежи (схемы).

В технологических картах и чертежах указывается последовательность проведения сборочно-монтажных операций и используемые при этом оборудование, инструмент и приспособления.

Методы проверки выбирают, исходя из конструктивных особенностей построения УЗЧ, т. е. осуществлена ли сборка блока УЗЧ из предварительно проверенных унифицированных функциональных модулей или из отдельных деталей и сборочных единиц. В первом случае в результате проверки убеждаются в исправности и правильном электрическом монтаже модулей и дополнительных элементов (потенциометров, разъемов и т. д.), а также в электромагнитной совместимости блока УЗЧ с другими блоками (например, высокочастотными блоками радиоприемника, телевизора и др.). Во втором случае перед включением электропитания необходимо убедиться в том, что электрический монтаж усилителя полностью закончен, пайки и все соединения элементов исправны. Соединения проверяют по принципиальной и монтажной схемам с помощью универсального измерительного прибора (тестера), включенного на шкалу измерения сопротивлений.

Убедившись в исправности всех деталей схемы и цепей питания транзисторного УЗЧ, приступают к покаскадной проверке работоспособности усилителя и его основных показателей. Проверку начинают с оконечного каскада УЗЧ.

На электрические показатели усилителя в значительной мере влияет фон переменного тока, который проявляется в виде низкого тона при питании усилителя от сети через выпрямитель. Уровень фона характеризуется напряжением пульсации на выходе УЗЧ при отсутствии сигнала. Эта величина обычно задается в ТУ на усилитель и проверяется при его испытаниях. Сильный фон снижает качество воспроизведения, Пр ичинами возникновения фона может быть плохая фильтрация выпрямленного напряжения, наводки на входные цепи усилителя со стороны питающих цепей, неисправности конденсаторов фальтра выпрямителя. Поэтому, прежде чем приступить к устранению фона, необходимо определить его источник (т. е. возникает ли он в усилителе или поступает на вход извне).

Наличие в тракте усиления сигнала фона переменного тока и причины его возникновения легко определить с помощью осцилло-графа, используя схему, показанную на рис. 65. К выходу УЗЧ подключают осциллограф 7, который синхронизируют с питающей сетью. Если при отсутствии сигнала на входе усилителя (переключатель 2 находится в положении /), на его выходе наблюдается переменная составляющая тока (на экране осциллографа неподвижное изображение), значит, фон проникает из питающей сети. Если при замыкании входа УЗЧ с шасси фон не пропадает, это значит, что он возникает в самом усилителе.

Затем нужно выяснить, возникает ли фон из-за плохой фильтрации выпрямленного напряжения или наводится в цепях из-за плохого качества монтажа. Если параллельно выходному конденсатору выпрямителя фильтра подключить другой конденсатор большей емкости (порядка 100 мкФ), фон уменьшится или исчезнет полностью, значит фильтр неисправен. В противном случае следует производить покаскадную проверку УЗЧ.

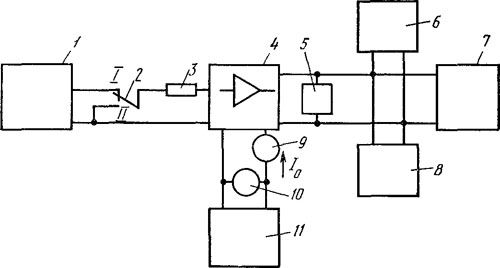

Рис. 65. Структурная схема настройки и регулировки УЗЧ:
1 — измерительный генератор звуковой частоты, 2—переключатель, 3 — резистор, 4 — УЗЧ, 5 — нагрузка, 6 — электронный вольтметр, 7 — осциллограф, 8 — измеритель нелинейных искажений, 9— амперметр, 10 — вольтметр, —источник питания

Неустойчивость в работе УЗЧ зависит от его склонности к самовозбуждению на звуковых частотах из-за нежелательной емкостной связи между радиодеталями и соединяющими их цепями. Эти связи называются паразитными. В некоторых случаях они бывают настолько велики, что сказываются на работе УЗЧ. Самовозбуждение в каскадах УЗЧ проявляется на высоких частотах

в виде свистов, воя, а на низких частотах — характерного моторного шума. Основными видами паразитных связей в УЗЧ являются электромеханические, емкостные и связи через общие источники питания.

Наиболее опасной, вызывающей нередко самовозбуждение устройства, является паразитная электромеханическая связь громкоговорителя с первым каскадом усилителя или микрофоном, включенным на вход усилителя, при этом частота возникающих колебаний обычно лежит в полосе средних звуковых частот. Это явление называют микрофонным эффектом. Для ослабления паразитной электромеханической связи в усилителе желательно применять усилительные элементы, не обладающие микрофонным эффектом. Усилители на транзисторах обладают незначительным микрофонным эффектом, поэтому паразитная электромеханическая связь для них не характерна. Громкоговоритель также полезно крепить к панели через резиновые амортизаторы.

Паразитные емкостные связи обусловлены наличием емкости между проводниками и деталями схемы усилителя, несущими потенциал сигнала. Через эту емкость энергия усиленного сигнала передается из выходных цепей УЗЧ на вход каскада, создавая между каскадами паразитную емкостную обратную связь. При достаточной глубине этой связи характеристики усилителя сильно искажаются, приводя его к самовозбуждению. Самовозбуждение характеризуется возникновением свистов различного тона, даже если нет сигнала на входе. Обнаружить самовозбуждение можно визуально с помощью осциллографа, на экране которого появляются хаотично перемещающиеся полосы, если нет сигнала на входе усилителя (входные зажимы закорочены).

В многокаскадном УЗЧ при питании его от одного выпрямителя могут возникнуть паразитные обратные связи через общий источник питания. На очень низких частотах (порядка единиц и десятков герц) на слух эта паразитная генерация будет проявляться в виде характерного «моторного» шума. Основным способом ослабления паразитной связи через общий источник питания является включение в цепи питания отдельных каскадов усилителя фильтрующих цепочек из конденсатора и резистора.

С помощью развязывающих фильтров, применяемых в каждом каскаде, ослабляется напряжение паразитной обратной связи, создаваемое переменными коллекторными токами транзисторов на внутреннем сопротивлении источника питания и подводимое к транзисторам вместе с питающим напряжением. Блокировочный конденсатор большой емкости создает замкнутую низкоомную цепь переменной составляющей коллекторного тока, которая при наличии конденсатора в источник питания не попадает.
