Преобразователь частоты INNOVERT СЕРИЯ IBD. Руководство

Глава 6. Таблица параметров

Па

ра

ет

ры

Код

Значение

Диапазон

Шаг

установки

Заводское

значение

Но

ер

тр

Pr i.06

Настройка времени

изменения показаний

дисплея

0~10,0

0,1

2,0

112

Pr i.07

Коэффициент кор-

рекции минимального

значения аналогового

выхода 0-10 В

0-65535

112

Pr i.08

Коэффициент кор-

рекции максималь-

ного значения анало-

гового выхода 0-10 В

0-65535

112

Pr i.09

Коэффициент кор-

рекции минимального

значения аналогового

выхода 0-20 мА

0-65535

112

Pr i.10

Коэффициент

коррекции макси-

мального значения

аналогового выхода

0-20 мА

0-65535

112

Pr i.12

Запоминание

частоты, достигнутой

в режиме UP / DOWN

0 – 1

Параметр Pr i.12 идентичен

параметру PrE.35

112

Глава 7 Описание функциональных параметров

7-1 Параметры для текущего контроля

PrA.00

Выбор

параметра

для

его

отображения

при

включении

преобразователя

Заводское значение 00

Диапазон

00-19

Отображение установленной заданной частоты

Отображение выходной частоты

Отображение выходного тока

Отображение скорости вращения

Отображение напряжения на шине постоянного тока

Отображение температуры модуля ПЧ

Отображение сигнала обратной связи PID-регулятора

Отображение записи о последней неисправности (1)

Отображение записи о последней неисправности (2)

Отображение записи о последней неисправности (3)

Отображение записи о последней неисправности (4)

Установленная частота в момент последней неисправности

Выходная частота в момент последней неисправности

Выходной ток в момент последней неисправности

Выходное напряжение в момент последней неисправности

Напряжение на шине постоянного тока в момент последней неис-

правности

Температура модуля ПЧ в момент последней неисправности

Можно установить первоначальную индикацию на дисплее с помощью параметра PrA.00,
чтобы сделать отслеживание значений параметров более удобным.
Если нужно установить в качестве первоначальной индикации значение скорости вращения,
необходимо присвоить параметру PrA.00 значение «03». Заводское значение данного пара-
метра «00», поэтому при включении ПЧ отображается установленная заданная частота.

PrA.01

Установленная частота

Отображение значения текущей частоты ПЧ.

Параметр PrA.01 предназначен для контроля значения текущей частоты.

PrA.02

Выходная частота

Отображение значения выходной частоты.

Параметр PrA.02 предназначен для контроля значения выходной частоты ПЧ

PrA.03

Выходной ток

Отображение значения выходного тока ПЧ.

Параметр PrA.03 предназначен для контроля значения выходного тока.

PrA.04

Скорость вращения

Отображение значения скорости вращения.

Параметр PrA.04 предназначен для контроля значения скорости вращения.

Глава 7 Описание функциональных параметров

PrA.05

Напряжение на шине постоянного тока

Отображение значения напряжения на шине постоянного тока в основном контуре ПЧ.

Параметр PrA.05 предназначен для контроля значения напряжения на шине постоянного
тока в основном контуре ПЧ.

PrA.06

Температура ПЧ

Отображение значения температуры модуля ПЧ.

Параметр PrA.06 предназначен для контроля значения температуры модуля ПЧ, на основа-
нии которой можно судить о работе ПЧ.

PrA.07

Сигнал с датчика обратной связи

Отображение сигнала обратной связи PID-регулятора

На дисплее отображается сигнал давления, температуры или другой параметр, который из-
меряется датчиком обратной связи.

PrA.08

Счетчик часов работы преобразователя

PrA.10

Запись о неисправности 1

PrA.11

Запись о неисправности 2

PrA.12

Запись о неисправности 3

PrA.13

Запись о неисправности 4

Записи о четырех последних неисправностях ПЧ.

С помощью параметров PrA.10-PrA.13 можно узнать причины четырех последних неис-
правностей. Исходя из значений данных параметров, можно судить о рабочем состоянии ПЧ,
найти и устранить скрытую неисправность.

PrA.14

Установленная частота в момент последней неисправности

PrA.15

Выходная частота в момент последней неисправности.

PrA.16

Выходной ток в момент последней неисправности

PrA.17

Выходное напряжение в момент последней неисправности

PrA.18

Напряжение на шине постоянного тока в момент последней неисправности

Отображение состояния в момент последней неисправности

С помощью данных параметров можно узнать значения установленной частоты, выходной

частоты, выходного напряжения, напряжения на шине постоянного тока.

С помощью параметров PrA.14-PrA.18 можно получить информацию о состоянии ПЧ в мо-
мент неисправности: значения установленной частоты, выходной частоты, выходного тока,
выходного напряжения и напряжения на шине постоянного тока.
Полученная информация поможет обслуживающему персоналу выявить причину неис-
правности и быстро найти способ ее устранения при проведении ремонтных работ.

PrA.22

Состояние (статус) входов/выходов преобразователя в десятичном коде

PrA.50

Версия программного обеспечения

С помощью параметра PrA.22 можно получить информацию о состоянии дискретных вхо-
дов и дискретных выходов ПЧ в текущий момент времени (см. приложение 2).

В параметре PrA.50 записана версия программного обеспечения, установленная производи-
телем в данном преобразователе.

Инструкция по эксплуатации преобразователя частоты серии IBD

Для  преобразователей  INNOVERT  можно  использовать  параметры  PrA.00,  чтобы  устано-
вить  отображение  нужного  параметра    при  включении.  Также  можно  контролировать  пе-
ременные непосредственно через параметры PrA.01 - PrA.18

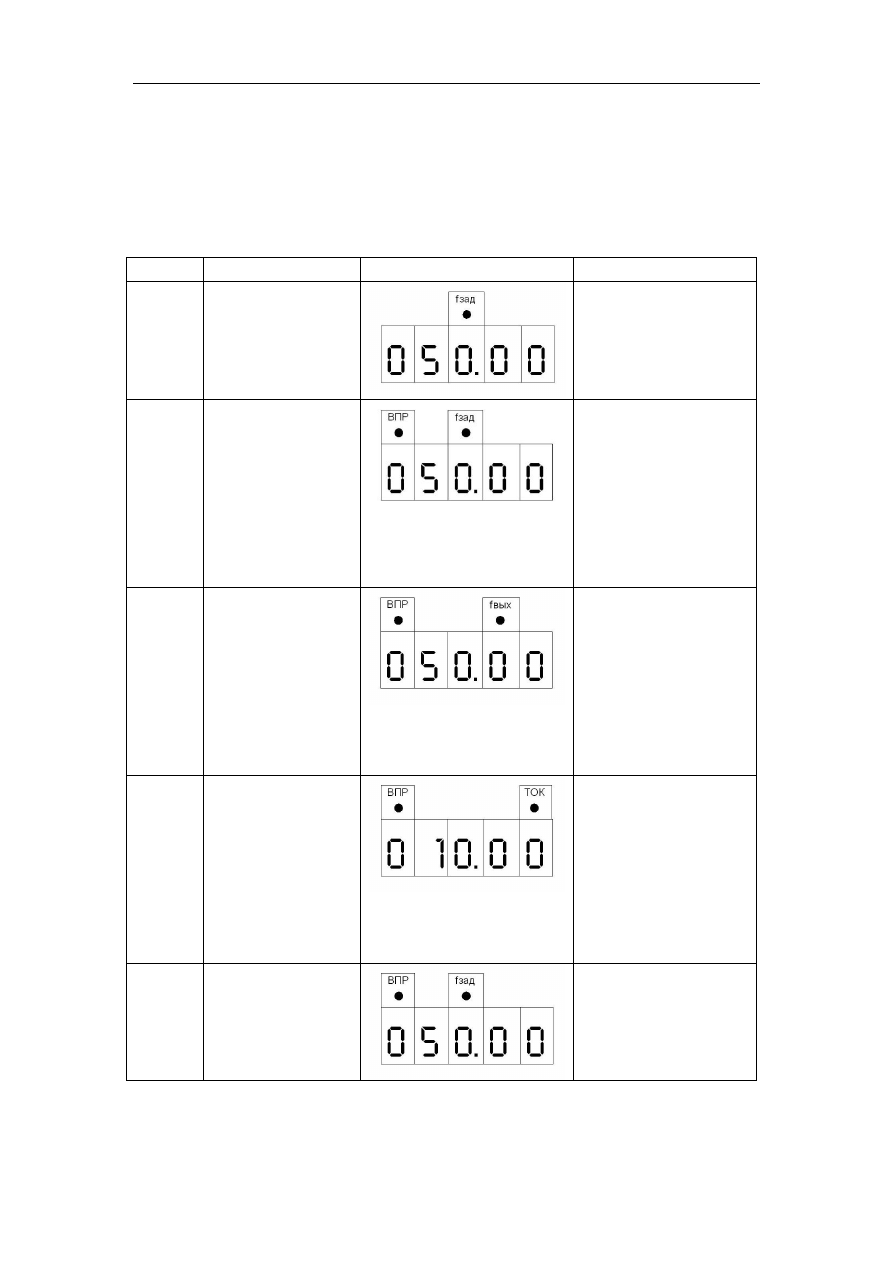

С помощью нажатия на кнопку ВВОД или на ручку потенциометра на панели  управления
можно  проверить  значения  параметров.  В  примере  ниже  первоначально  отображается
установленная частота:

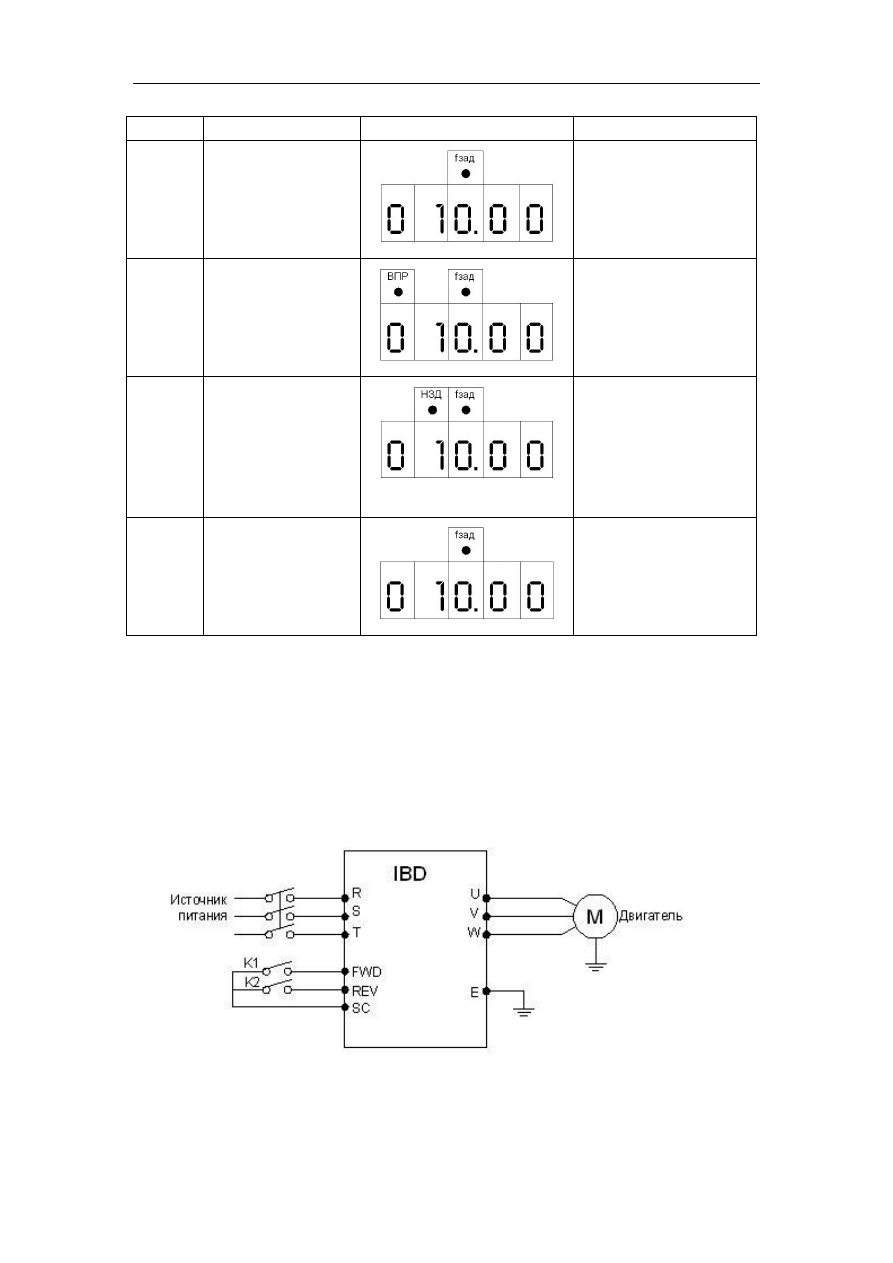

Пункт

Кнопка

Дисплей

Пояснение

Включить питания

- ПЧ в режиме ожидания.

- Отображается заданная

частота, например, 50 Гц

Загорается индикатор

Fзад

Нажмите кнопку ВПР

Пуск ПЧ

- ПЧ работает, светится ин-

дикатор ВПР.

- Отображается заданная

частота.

Загорается индикатор ВПР,

ПЧ работает в режиме вра-

щения вперед.

Нажмите кнопку ВВОД

один раз

Нажимайте кнопку Ввод до

тех пор, пока не появится

значение выходной частоты.

ПЧ находится в режиме

вращения вперед.

- Выходная частота 50 Гц.

- Загорается индикатор

Fвых.

Нажмите кнопку ВВОД

один раз

Нажимайте кнопку Ввод до

тех пор, пока не появится

значение выходного тока.

1 Выходной ток 10 A,

например.

Загорается

индикатор

ТОК, отображается выход-

ной ток.

Нажмите кнопку ВВОД

один раз

1 Возвращение к первона-

чальной индикации дисплея

– заданная частота.

2 Заданная частота 50 Гц

Глава 7 Описание функциональных параметров

7-2 Основные функции

Prb.00

Установка рабочей частоты

Заводское значение 0,00 Гц

Диапазон

0,00 – максимальная

рабочая частота

Шаг

0,01

Источник заданной частоты устанавливается в параметре Prb.01. Когда значение параметра
Prb.01  «0»,  задан  режим  установки  частоты  с  помощью  цифрового значения,  значение ко-
торого задается с помощью параметра Prb.00.
В  процессе  работы  ПЧ  можно  менять  частоту  с  помощью  изменения  значения  параметра
Prb.00. Изменение частоты можно производить кнопками ▲ и ▼. Однако это не приведет к
изменению параметров Prb.00.
Изменение  частоты  с  помощью  кнопок  ▲  и  ▼после  отключения  ПЧ  не  будет  сохранено,
значение частоты при пуске ПЧ будет задано с помощью значения параметра Prb.00.

Prb.01

Способ установки частоты Заводское значение 0

Диапазон

0-5

Шаг

Значение

0: Настройка через задание цифрового значения (Prb.00)

1: Настройка аналоговым сигналом напряжения

2: Настройка аналоговым сигналом тока

3: Настройка потенциометром на панели управления

4: Настройка с помощью внешних контактов UP/DOWN

5: Настройка через порт RS485

Способ задания рабочей частоты ПЧ.
0: Настройка через задание цифрового значения
Рабочая частота ПЧ настраивается установкой значения параметра Prb.00.

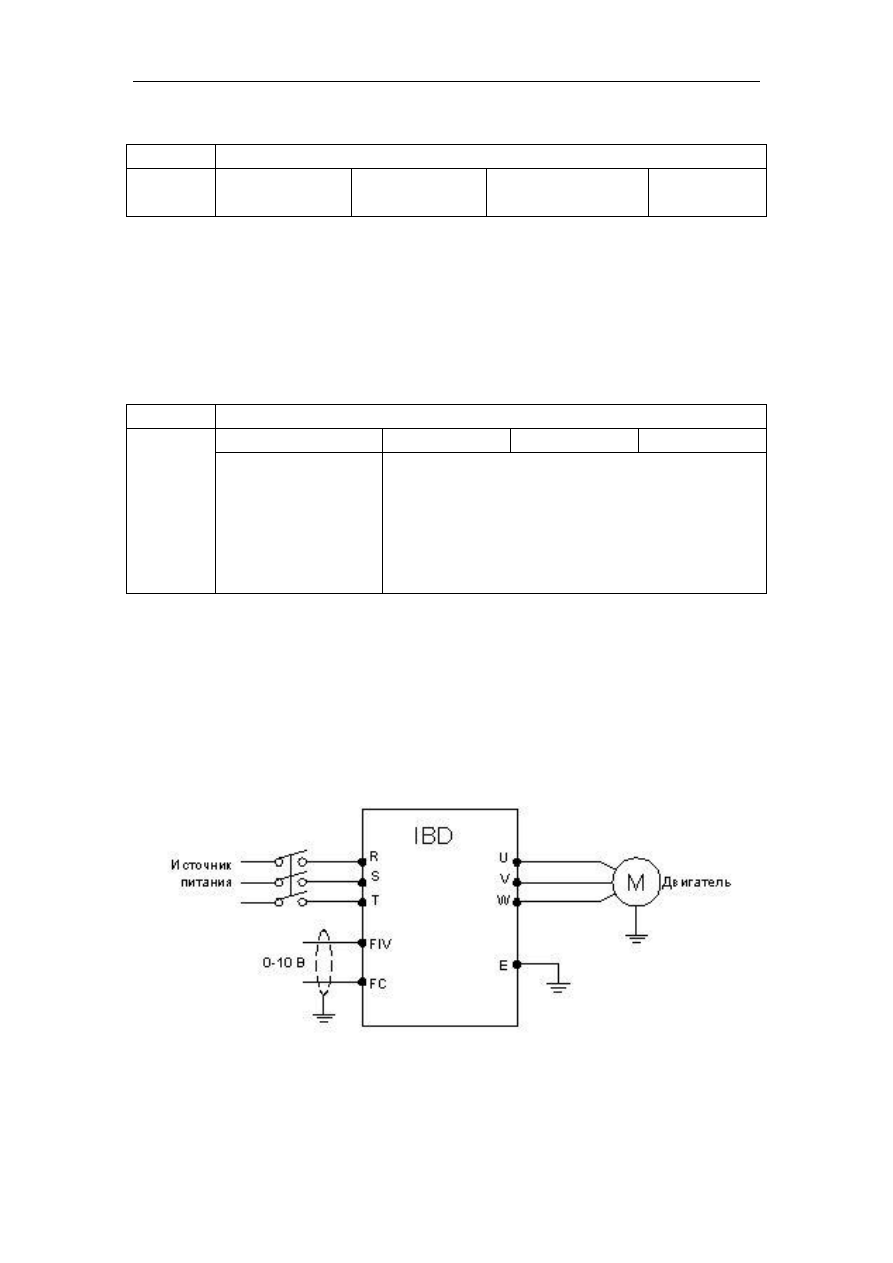

1: Настройка аналоговым сигналом напряжения
Рабочая частота ПЧ настраивается сигналом аналогового напряжения 0-10 В, которое пода-
ется на вход FIV. Аналоговое напряжение 0-10В можно сформировать внешним потенцио-
метром 10кОм. Ниже приведены некоторые примеры.

Пояснение: изменение частоты происходит при изменении напряжения от 0 до 10 В между
клеммами FIV и FC.

Инструкция по эксплуатации преобразователя частоты серии IBD

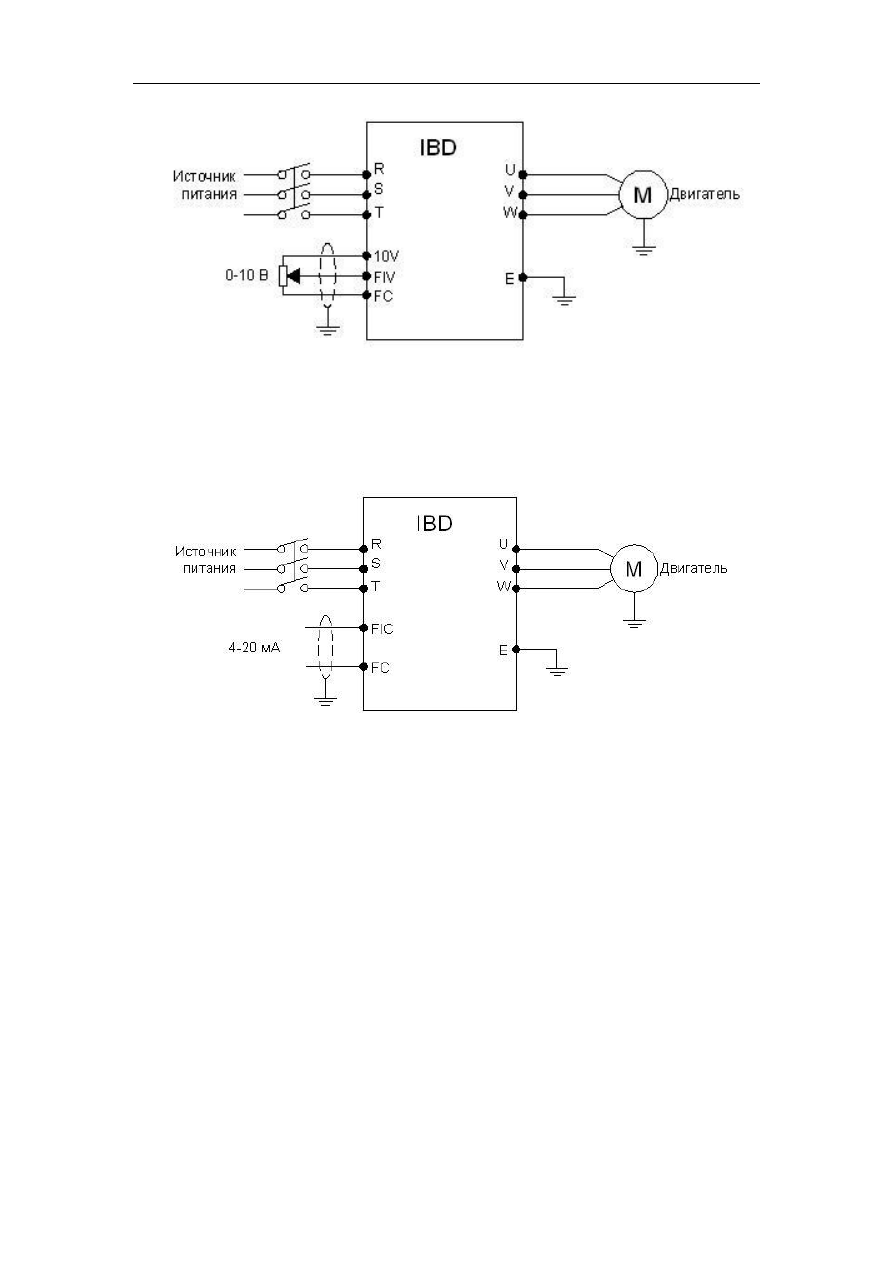

Пояснение: изменение частоты происходит при изменении напряжения, поданного с внеш-
него потенциометра (10 кОм) на вход FIV.
2: Настройка токовым аналоговым сигналом
Рабочая частота ПЧ настраивается токовым аналоговым сигналом (4-20 мА), поступающим
на вход FIC.

3: Настройка потенциометром на панели управления
Установка  рабочей  частоты  для  ПЧ  INNOVERT  может  осуществляться  вращением  ручки
потенциометра. Обратите внимание, что, нажав на    ручку потенциометра, можно изменить
индикацию на дисплее, поэтому проявите осторожность при использовании данного спосо-
ба установки частоты.
Поворот: изменение рабочей частоты
Нажатие: переключение индикации дисплея.
4: Настройка с помощью внешних контактов UP/DOWN (Выше /Ниже)
Настройка рабочей частоты для ПЧ может быть выполнена с помощью внешних контактов
UP/DOWN, так называемый МОР-режим. Вход, к которому подсоединен внешний контакт,
должен  быть  соответствующим  образом  запрограммирован.  Выберите  два  программируе-
мых входа (см. Prd.15-Prd.22) и запрограммируйте для них функции UP и DOWN. Частота
увеличивается, когда действует функция UP, частота уменьшается, когда действует функция

DOWN.

Глава 7 Описание функциональных параметров

В случае одновременного действия функций UP и DOWN значение частоты не изменяется.

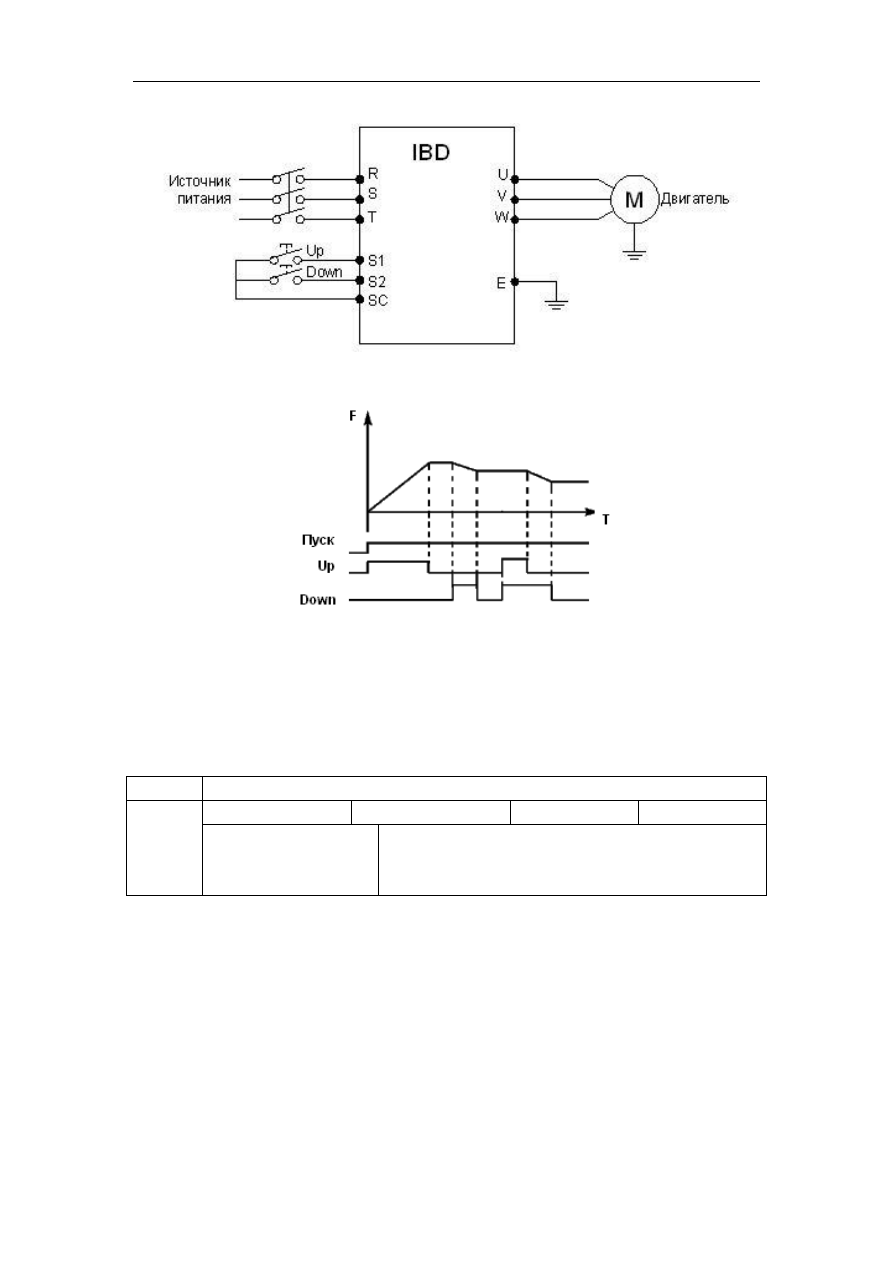

Параметр: Prd.17=15, (программируемому входу S1 присвоена функция UP).

Prd.18=16, (программируемому входу S2 присвоена функция DOWN).

Пояснение: когда действует функция UP (соответствующий контакт замкнут), происходит
увеличение частоты. Когда действует функция DOWN, (соответствующий контакт замкнут),
происходит уменьшение частоты
5: Задание частоты происходит через цифровую последовательную сеть. Используются порт

RS485 преобразователя и управляющие клеммы RS485+ и RS485-. Протокол связи Modbus

ASCII или Modbus RTU (см. приложение 2).

Prb.02

Настройка способа пуска Заводское значение 0

Диапазон

0-2

Шаг

Значение

0: С помощью пульта

1: С помощью управляющих входов

2: RS485

С помощью данного параметра устанавливается источник сигналов управления.
0: С помощью пульта
Управляющий сигнал подается с помощью кнопок панели управления. Режимы задаются
нажатием кнопок ВПР (вращение вперед) и НЗД (вращение назад). Нажатие кнопки СТОП
останавливает работу ПЧ.

Инструкция по эксплуатации преобразователя частоты серии IBD

Пункт

Кнопка

Дисплей

Пояснение

Включение питания

Например,

установленная

частота 10,00 Гц

Нажмите на кнопку

ВПР

- ПЧ находится в рабочем

режиме.

- ПЧ в режиме вращения

вперед

- Рабочая частота 10,00 Гц

Нажмите на кнопку

НЗД

- ПЧ находится в режиме

вращения назад.

- Переключение между ре-

жимами вращения вперед и

- Рабочая частота 10,00 Гц

Нажмите на кнопку

СТОП

- Остановка работы ПЧ

- ПЧ в режиме готовности

1: С помощью управляющих входов

Управляющий сигнал подается с управляющих клемм, функции которых можно запро-
граммировать в соответствии практическими требованиями. Заводская установка для входа
ВПР – вращение вперед,

НЗД

- вращение назад.

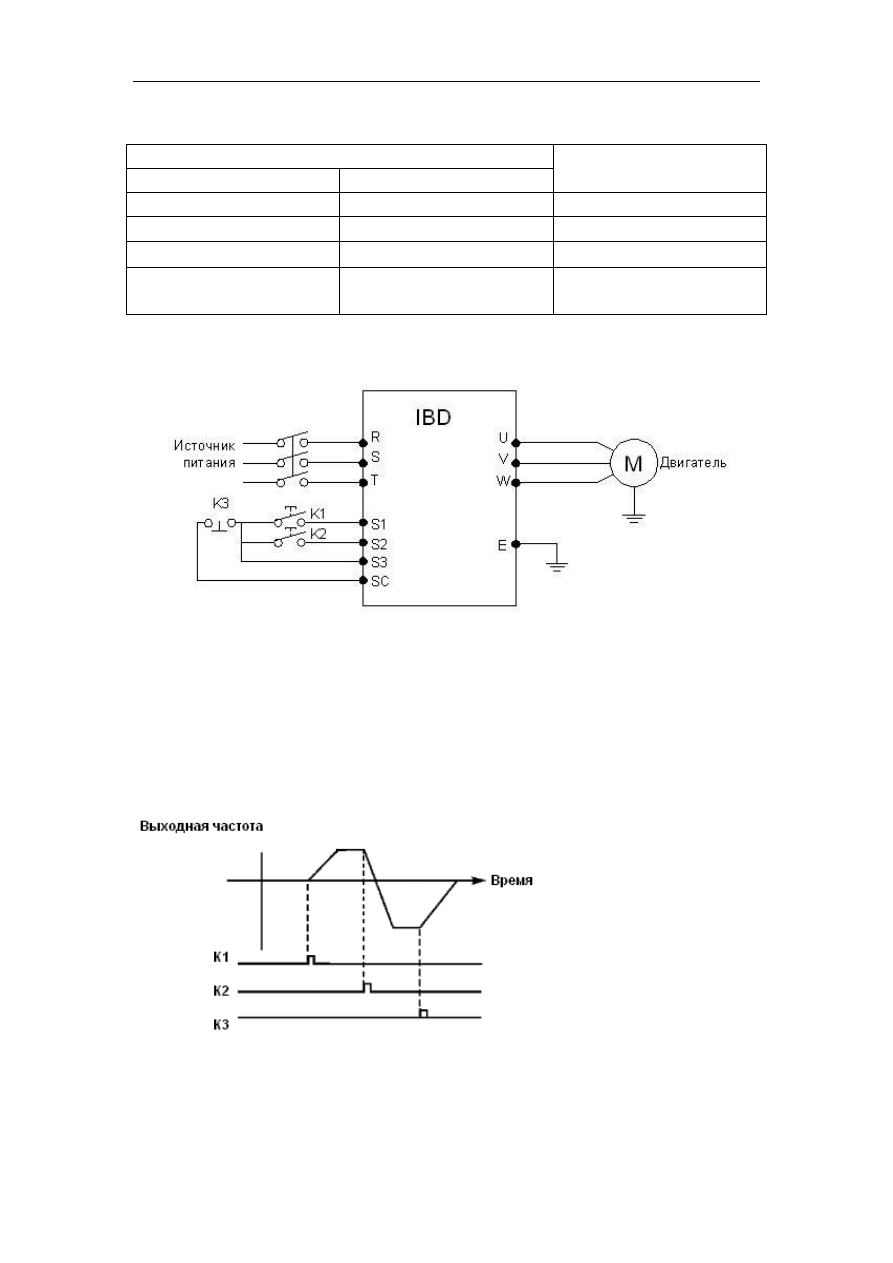

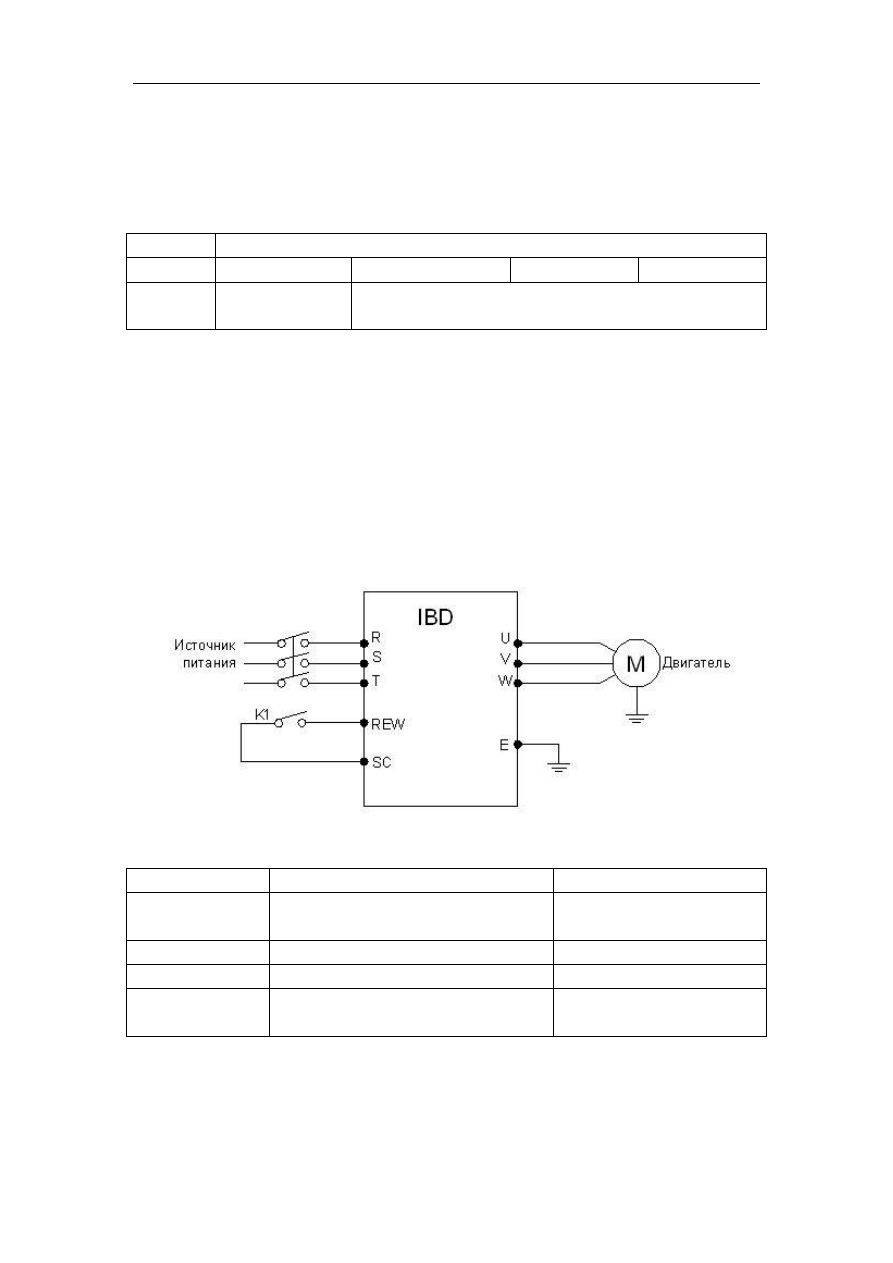

Можно создать двух- или трехпроводную схему управления с помощью использования со-
ответствующих входов.
□ Двухпроводная схема

Параметр: Prd.15=6

Prd.16=7

Глава 7 Описание функциональных параметров

Пояснение:

Состояние внешних контактов

Состояние

ВКЛ

ВЫКЛ

Вращение вперед

ВЫКЛ

Остановка

ВЫКЛ

ВКЛ

Вращение назад

ВКЛ

Сохранение исходного рабочего

режима

□ Трехпроводная схема

В качестве входов для внешнего сигнала здесь используются K1, K2, и K3. Контакт K3
нормально замкнутый.
Параметр: Prd.17=6 Функция вращения вперед присвоена входу S1;

Prd.18=7 Функция вращения назад присвоена входу S2;

Prd.19=8 Функция остановки вращения присвоена входу S3;

Prb.02=1 Способ пуска – через управляющие входы.

Инструкция по эксплуатации преобразователя частоты серии IBD

2: RS485
Подача управляющих сигналов происходит с помощью последовательного интерфейса. ПЧ
может принимать команды от управляющего устройства в цифровой сети через последова-
тельный порт RS485 (см. приложение 2)

Prb.03

Режим доступа к кнопке СТОП Заводское значение 1

Диапазон

0-1

Шаг

Значение

0: Кнопка СТОП заблокирована

1: Кнопка СТОП доступна

Для предотвращения неправильной работы ПЧ в случае задания значения параметра Prb.02
«1» или «2» (соответственно с помощью управляющих входов или RS485), можно
заблокировать кнопку СТОП.
Когда значение параметра Prb.03 «0», кнопка СТОП заблокирована, и с ее помощью нельзя
остановить работу ПЧ.
Когда значение параметра Prb.03 «1», кнопка СТОП доступна, и с ее помощью можно оста-
новить работу ПЧ
Внимание: При необходимости перезапуска ПЧ разомкните контакт, через который подается
управляющий сигнал, нажмите кнопку СТОП и замкните контакт. При необходимости пе-
резапуска ПЧ, управляемого через порт RS-485, необходимо послать сообщение с командой
«СТОП», а затем сообщение с командой «ПУСК».

Пункт

Состояние внешнего контакта

Пояснение

K1 замкнут

Запуск ПЧ в режиме вращения

Нажмите кнопку

СТОП

Выключение ПЧ

K1 разомкнут

Сигнал пуска отсутствует

K1 замкнут

Запуск ПЧ в режиме вращения

Глава 7 Описание функциональных параметров

Prb.04

Блокировка вращения назад Заводское значение 1

Диапазон

0-1

Шаг 1

Значение

0: Вращение назад запрещено

1: Вращение назад разрешено

Некоторые механизмы допускают вращение только вперед, и их вращение назад может
привести к неисправности или несчастному случаю, поэтому для данных механизмов необ-
ходимо разрешить только одно направление вращения с помощью настройки данного пара-
метра.
0: Вращение назад запрещено
Вращение двигателя назад запрещено, переключение между режимами вращения вперед и
назад недоступно.
1: Вращение назад разрешено
Вращение двигателя назад разрешено, переключение между режимами вращения вперед и
назад доступно.

Prb.05

Максимальная рабочая частота Заводское значение 50 Гц

Диапазон

Минимальная рабочая частота～400 Гц

Рабочая частота находится в диапазоне 0,01~400 Гц. Большинство двигателей имеют

частоту 50 Гц. Во избежание механических повреждений или несчастных случаев огра-
ничьте рабочую частоту в соответствии с техническими данными оборудования.

Для исключения повышенного механического износа двигателя и несчастных случаев

вследствие превышения номинальной скорости вращения двигателя, ограничьте макси-
мальную рабочую частоту. При задании частоты аналоговым сигналом см. параметр Prd.12 .

Prb.06

Минимальная рабочая частота Заводское значение 0,00

Диапазон

0,00～максимальная рабочая частота, Гц

Некоторое  оборудование  не  предназначено  для  работы  на  низкой  скорости,  и  при  регули-
ровке  скорости  такого  оборудования  легко  ошибиться,  особенно  при  регулировке  частоты
потенциометром  на  панели  управления.  Установка  нижней  границы  рабочей  частоты  осу-
ществляется с помощью изменения значения параметра Prb.06. Если заданная частота ниже
установленного значения, ПЧ будет выдавать минимальную рабочую частоту. Работа ПЧ в
диапазоне от минимальной до максимальной рабочей частоты предотвратит неправильную
работу  или  перегрев  двигателя  из-за  подачи  слишком  низкого  значения  задания  частоты.
При задании частоты аналоговым сигналом см. параметр Prd.10 .

Prb.07

Время ускорения Заводское значение: в зависимости от мощности

Prb.08

Время замедления Заводское значение: в зависимости от мощности

Диапазон

0,1~6000 сек

Инструкция по эксплуатации преобразователя частоты серии IBD

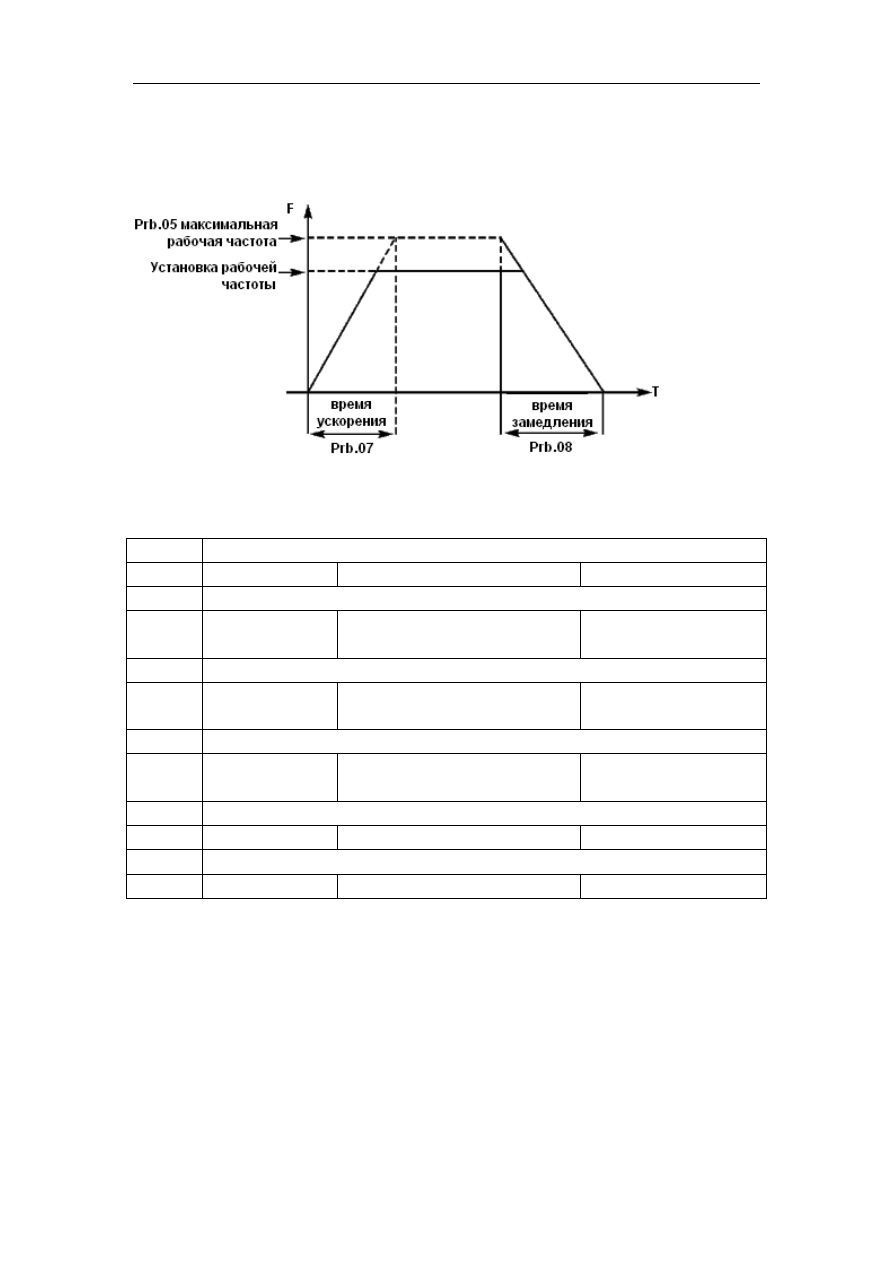

Время ускорения представляет собой время увеличения частоты от 0 до максимальной ра-
бочей частоты (Prb.05). Время замедления представляет собой время уменьшения частоты
от максимальной рабочей частоты до минимальной. См. таблицу на стр 67.

Часто используется время ускорения и замедления, установленное по умолчанию. В слу-
чае необходимости можно установить другие времена ускорения и замедления.

Prb.09

V/F-кривая: максимальное напряжение Заводское значение: в зависимости от мощности

Диапазон

Промежуточное напряжение~500,0 В

Шаг 0,01

Prb.10

V/F -кривая: опорная частота Заводское значение 50

Диапазон

Промежуточная частота ~ максималь-

ная рабочая частота

Шаг 0,01

Prb.11

V/F -кривая: промежуточное напряжение Заводское значение: в зависимости от мощности

Диапазон

Минимальное напряжение ~ макси-

мальное напряжение

Шаг 0,1

Prb.12

V/F -кривая: промежуточная частота Заводское значение 2.5 Гц

Диапазон

Минимальная частота ~ Основная

частота

Шаг 0,01

Prb.13

V/F -кривая: минимальное напряжение Заводское значение 15 В

Диапазон

0,0 ~ промежуточное напряжение

Шаг 0,1

Prb.14

V/F-кривая: минимальная частота Заводское значение 1,25Гц

Диапазон

0,0 ~ промежуточная частота

Шаг 0,01

Глава 7 Описание функциональных параметров

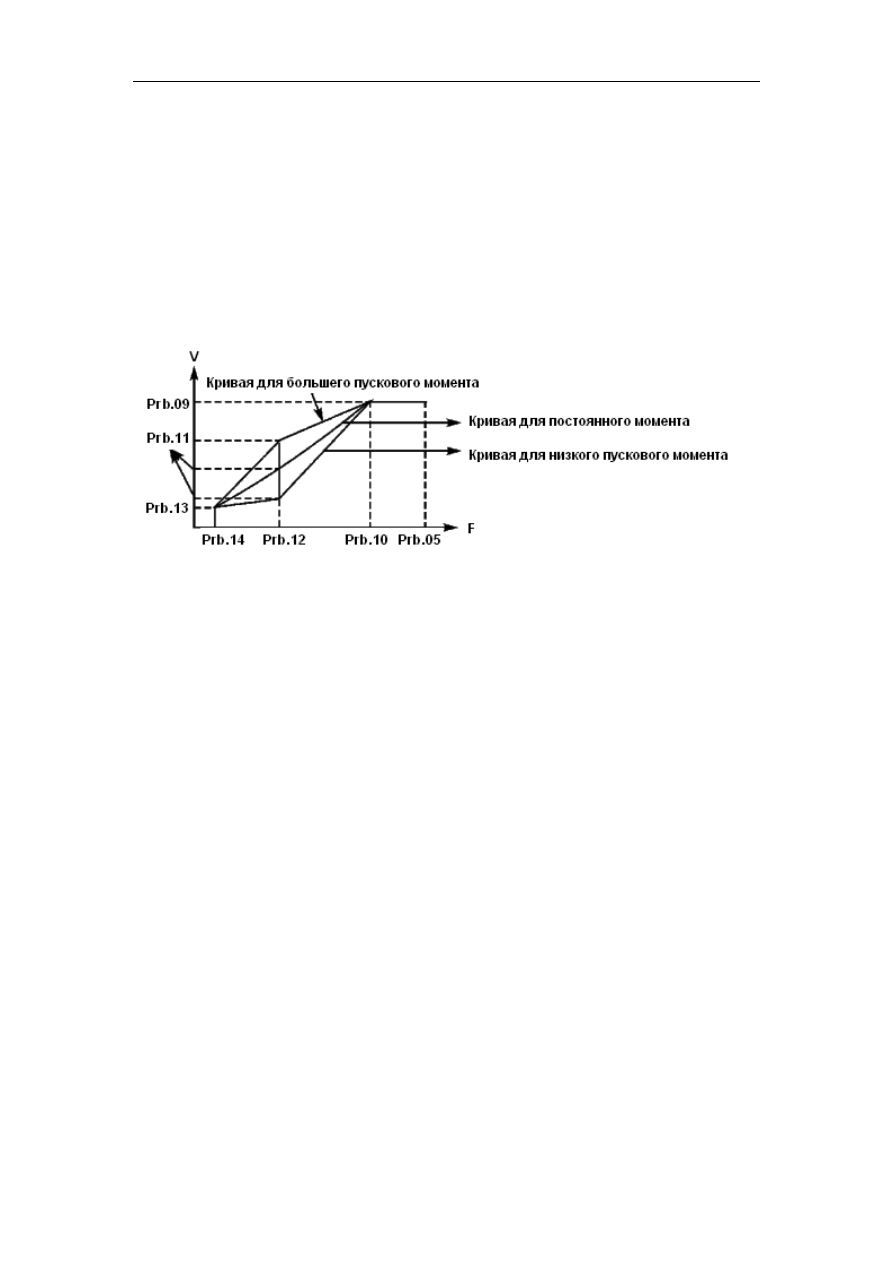

Форма  V/F-кривой  ПЧ  задается  с  помощью  группы  параметров  Prb.09-  Prb.14.  Различной
нагрузке соответствуют различные V/F-кривые.
Кривая для постоянного момента: устанавливается в случае нагрузки с постоянным момен-
том. Выходное напряжение и выходная частота связаны линейной зависимостью.
Кривая для малого пускового момента: устанавливается для «легкой» нагрузки (вентилятор,
насос). Нагрузка мала при пуске и при увеличении скорости вращения растет.
Кривая  для  большого  пускового  момента:  применяется  для  механизмов  с  большим  пуско-
вым моментом. После пуска и разгона нагрузка быстро  уменьшается до постоянной вели-
чины.

Prb.09: V/F-кривая: максимальное напряжение. Максимальное напряжение должно быть
установлено в соответствии с моделью двигателя. В большинстве случаев это номинальное
напряжение двигателя, но когда двигатель находится в пределах 30 м от ПЧ, следует уста-
новить немного большее значение.

Prb.10: V/F -кривая: опорная частота
Опорная частота должна быть задана в соответствии с номинальной рабочей частотой дви-
гателя. Во избежание повреждений двигателя не следует изменять опорную частоту.

Prb.11: V/F -кривая: промежуточное напряжение
Установите  промежуточное  напряжение  в  соответствии  с  нагрузкой.  Неправильная  уста-
новка  может  быть  причиной  сверхтока  в  двигателе,  недостаточной  величины  выходного
момента или срабатывания защиты ПЧ. Увеличение значения параметра Prb.11 приводит к
увеличению выходного момента и, в то же время, к увеличению выходного тока преобразо-
вателя, поэтому при изменении значения параметра Prb.11 следите за величиной выходного
тока.  Требования  к  настройке:  ПЧ  запускается,  величина  тока  во  время  запуска  должна
находиться в допустимом диапазоне как для    ПЧ, так и для двигателя. Запрещается резко
увеличивать  значение  данного  параметра,  в  противном  случае  сработает  защита  или  про-
изойдет сбой в работе ПЧ.

Инструкция по эксплуатации преобразователя частоты серии IBD

Prb.12: V/F -кривая: промежуточная частота
Промежуточной  частоте  соответствует  промежуточная  точка  V/F-кривой,  неправильно
установленная  частота  может  быть  причиной  недостаточного  момента  или  срабатывания
защиты  ПЧ  от  перегрузки  по  току.  Запрещается  изменять  величину  данного  параметра  во
время работы.

Prb.13: V/F -кривая: минимальное напряжение
От минимального напряжения V/F-кривой зависит пусковой момент. Увеличение значения
данного параметра вызовет увеличение пускового момента, но также может привести к
возникновению сверхтока; обычно изменять значение этого параметра не рекомендуется.

Prb.14: V/F-кривая: минимальная частота
Минимальная частота V/F-кривой определяет точку на данной кривой, которой соответ-
ствует частота пуска ПЧ.
Различной нагрузке соответствуют различные V/F-кривые. В таблице ниже приведены за-
данные производителем значения параметров для моделей различной мощности.

Параметр

Модель

Prb.07

(сек)

Prb.08

(сек)

Prb.11

(В)

Prb.15

(кГц)

IBD222U21B

IBD751U43B

IBD152U43B

IBD222U43B

IBD372U43B

IBD552U43B

IBD752U43B

IBD113U43B

IBD153U43B

IBD183U43B

IBD223U43B

IBD303U43B

IBD373U43B

IBD453U43B

IBD553U43B

IBD753U43B

IBD903U43B

IBD114U43B

IBD134U43B

100

IBD164U43B

120

IBD184U43B

150

IBD204U43B

200

IBD224U43B

200

IBD254U43B

220

IBD284U43B

250

IBD304U43B

280

Глава 7 Описание функциональных параметров

Prb.15

Несущая частота Заводское значение : в зависимости от мощности

Диапазон 1-15 Шаг 0.1

В  зависимости  от  значения  параметра  Prb.15  задается  частота  включения  и  выключения
транзисторов  ПЧ (частота ШИМ).  Заводские  настройки ПЧ с разной мощностью  различа-
ются. От несущей частоты зависят уровень шума, нагрев и уровень помех.

Несущая

частота

Prb.15

Уровень шума

Нагрев

Уровень помех

Низкая → высокая

Высокий → низкий

Слабый → сильный

Низкий → высокий

Согласно данным из таблицы видно, что    при высокой несущей частоте будет низкий уро-
вень шума, но сильный нагрев преобразователя и высокий уровень излучаемых помех.
Снизить уровень звукового шума, излучаемого двигателем можно путем увеличения значе-
ния  параметра  Prb.15,  но  при  этом  уровень  максимальной  нагрузочной  способности  ПЧ
значительно уменьшится. При установке несущей частоты в два раза большей, чем еѐ зна-
чение  по  умолчанию,  нагрузочная  способность  ПЧ  уменьшится  на  40%  от  номинального
значения.  Недопустимо  увеличивать  значение  параметра  Prb.15  без  снижения  мощности
подключаемого двигателя.
Для ПЧ 160 кВт и выше, несущая частота не должна быть более 2 кГц, при этом значении
требуется снижение мощности подключаемого двигателя .
Чтобы снизить утечку тока из-за емкости моторного кабеля и большого расстояния между
двигателем и ПЧ, уменьшите значение параметра Prb.15.
В  случае  высокой  температуры  окружающей  среды  или  большой  нагрузки  на  двигатель,
необходимо  уменьшить  значение  параметра  Prb.15,  чтобы  снизить  тепловую  нагрузку  на
ПЧ.

Prb.17

Инициализация параметров Заводское значение 0

Диапазон 0-8

Шаг 1

Значение

8: Инициализация заводской установки параметров

В  случае  неправильной  настройки  значений  параметров  или  сбоя  их  значений  из-за  неис-
правности, можно установить значение параметра Prb.17 «08», чтобы выставить заводские
настройки, а затем вновь настроить ПЧ согласно практическим требованиям.
Внимание: когда действует блокировка параметров (Prb.18=1), нельзя выполнить установку
заводских    параметров, сначала нужно снять эту блокировку.

Prb.18

Блокировка доступа к параметрам Заводское значение 0

Диапазон 0-1

Шаг 1

Значение

0: Разблокировано

1: Параметры заблокированы

Для  предотвращения  изменения  параметров  неквалифицированным  персоналом  можно
установить соответствующее значение параметра Prb.18.
Если  Prb.18  =1,  то  все  параметры  заблокированы,  параметры  не  могут  быть  изменены  за
исключением Prb.18    и задания частоты.

Инструкция по эксплуатации преобразователя частоты серии IBD

7-3 Параметры для основных применений

PrC.00

Режим пуска Заводское значение 0

Диапазон

0-1

Шаг

Значение

0: Пуск на пусковой частоте (обычный пуск)

1: Пуск с поиском частоты

ПЧ серии IBD могут обеспечить два режима пуска, выбор нужного режима осуществляется
с помощью установки значения параметра PrC.00.
0: Пуск на пусковой частоте (обычный пуск).
Для большинства нагрузок не требуется специальных условий пуска, запуск оборудования
происходит на пусковой частоте (см.PrC.02).

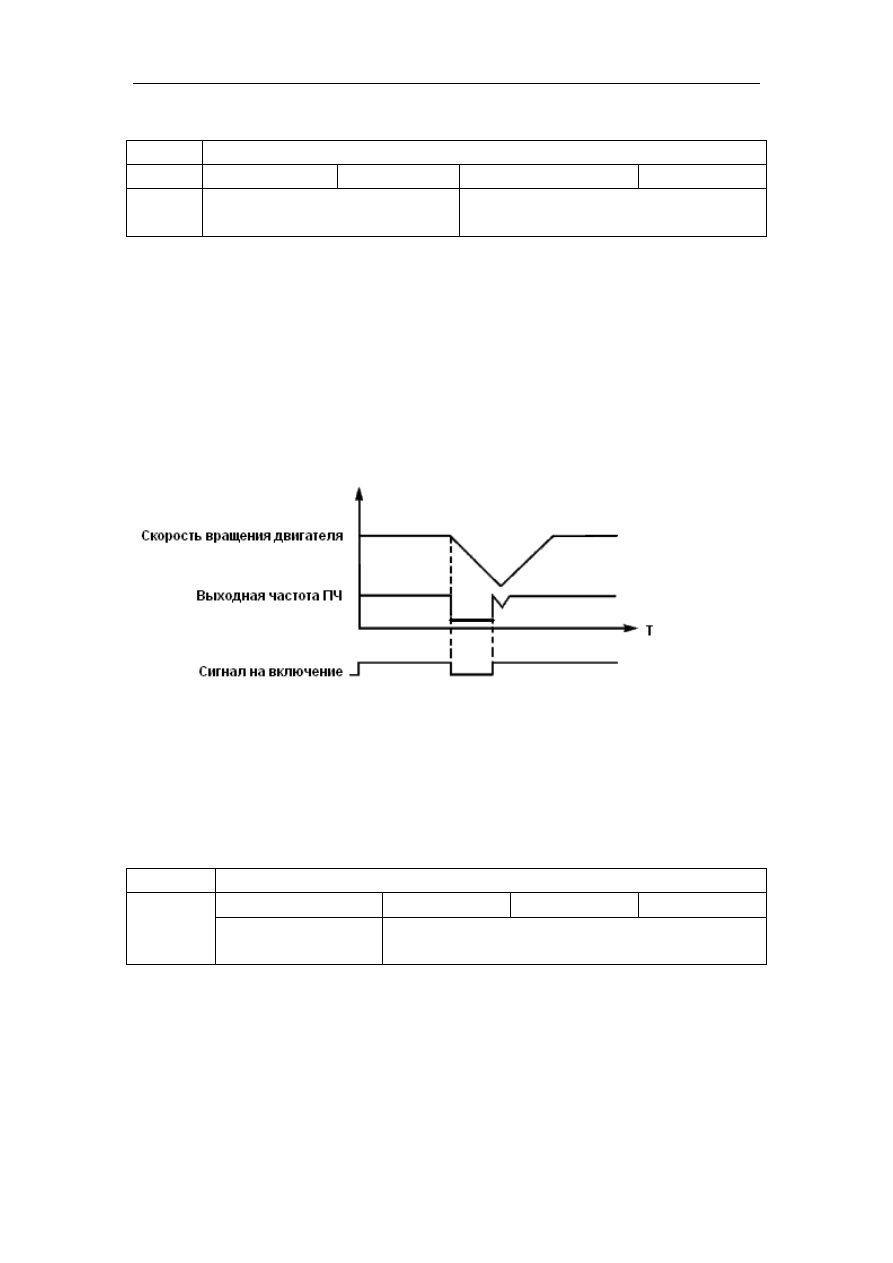

1: Пуск с поиском частоты
Пуск с поиском частоты применим для пуска после сбоя или внезапного выключения. В
данном режиме ПЧ автоматически определяет скорость и направление вращения двигателя,
после чего в соответствии с определенными значениями производит прямой пуск работаю-
щего двигателя.

Внимание: во время запуска с поиском частоты ПЧ начинает поиск частоты с верхней

границы до нижней границы частоты. Это может привести к возникновению перегрузки по
току, поэтому необходимо правильно выбрать уровень перегрузки по току (параметр PrE.09)
в зависимости от нагрузки.

Малое значение параметра PrE.09 может быть причиной замедления при пуске. Если во

время поиска частоты сверхток превышает допустимый уровень, ПЧ прекратит поиск и
возобновит его тогда, когда величина тока будет ниже этого уровня.

PrC.01

Режим выключения Заводское значение 0

Диапазон

0-1

Шаг

Значение

0: Остановка с замедлением

1: Выключение со свободным выбегом

Выберите режим выключения в соответствии с Вашими требованиями.

Преобразователь частоты INNOVERT СЕРИЯ IBD. Руководство - часть 4
