Преобразователь частоты INNOVERT СЕРИЯ IBD. Руководство

Глава 6. Таблица параметров

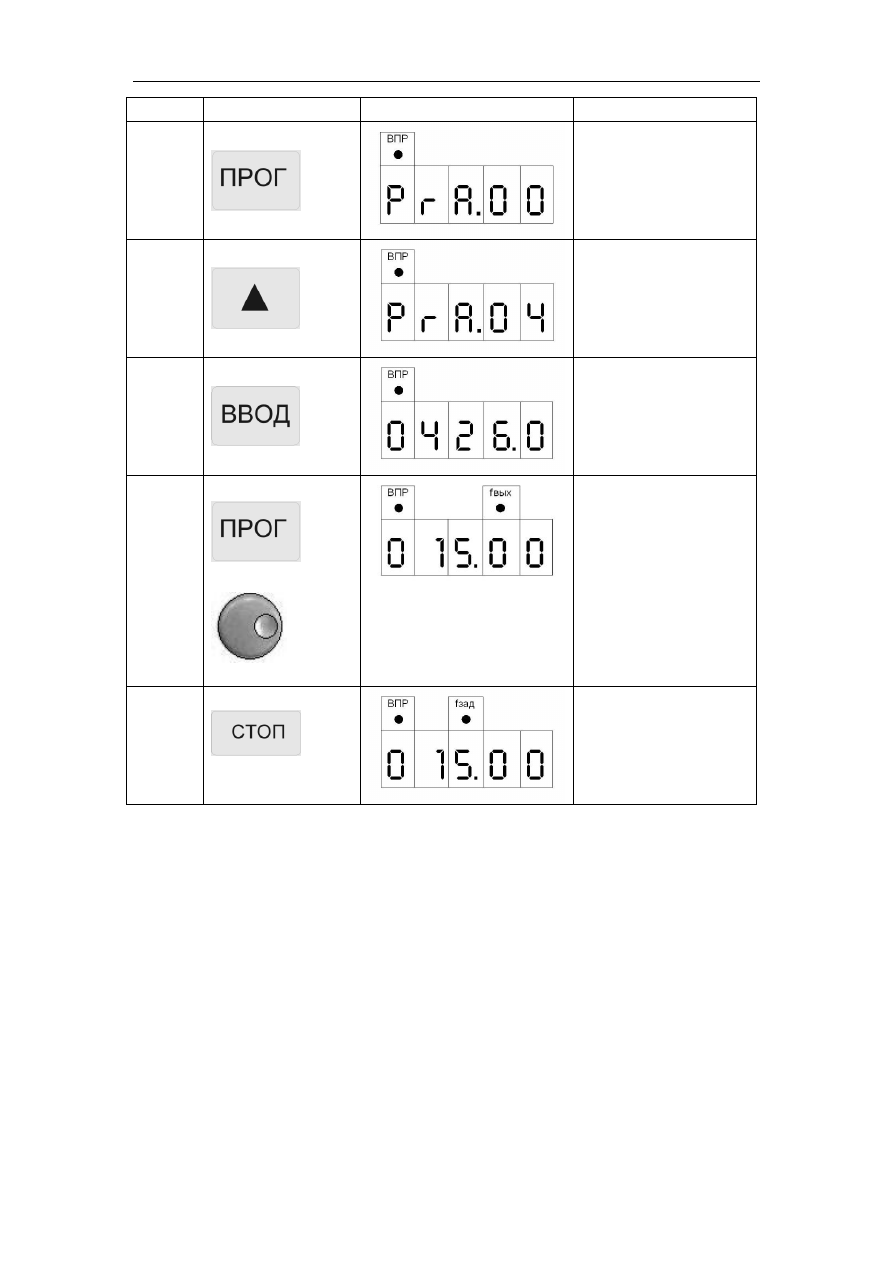

Пункт

Кнопка

Дисплей

Описание

Нажмите кнопку

1 раз

Установите режим про-

граммирования параметров

Нажмите 4 раза

Выберите код PrA.04 для

изменения параметра

Нажмите и удерживайте

Значение PrA.04 показывает,

что рабочая скорость вра-

щения 426 об/мин

Нажмите кнопку

а затем на ручку

1 раз

Возврат к исходной инди-

кации дисплея, установлен-

ная частота – 15 Гц

Нажмите

Остановка ПЧ, установлен-

ная частота – 15 Гц

Примечание: с помощью кнопки ВВОД можно выводить на дисплей установленную частоту,
рабочую  частоту,  выходной  ток,  выходное  напряжение  во  время  работы  преобразователя.
Начальная  индикация  дисплея  может  быть  изменена  с  помощью  параметра  PrA.00.  Одно-
временно можно просматривать    информацию с помощью параметров PrA.01-PrA.18.

5-3 Простое функционирование преобразователя и его элементов

5-3-1 Настройка, установка и электромонтаж
Согласно требованиям ПУЭ.

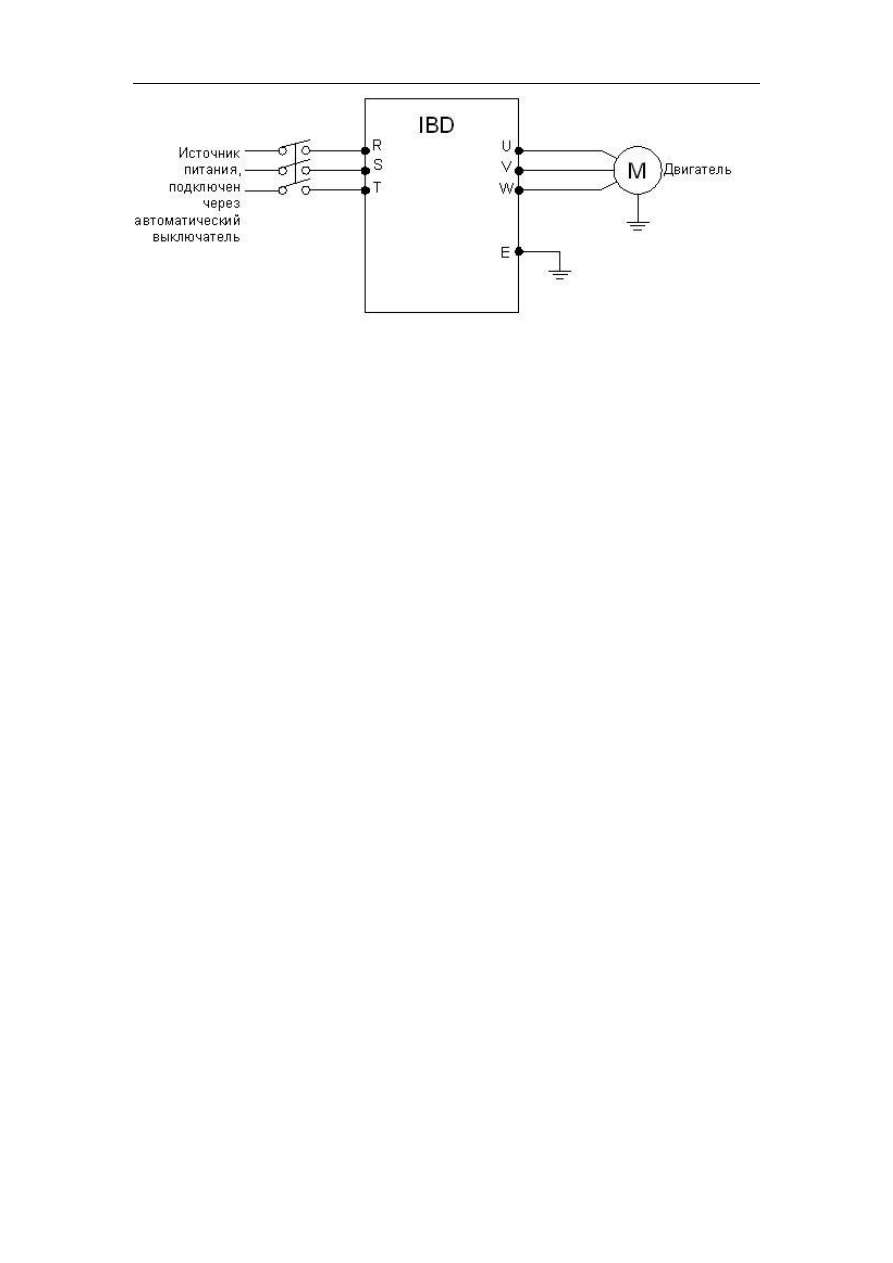

На рисунке ниже показана элементарная схема соединений силовых проводов для запуска
ПЧ. Здесь и далее: в преобразователях, предназначенных для работы от трехфазной сети,
источник питания должен быть трехфазный, в преобразователях, предназначенных для ра-
боты от однофазной сети, источник питания – однофазный.

Инструкция по эксплуатации преобразователя частоты серии IBD

5-3-2 Проверка электромонтажа

Необходимо убедиться, что все провода подсоединены правильно, и только потом подать

питание для установки параметров. Запрещено подключение «нейтрали» сети к клемме N
преобразователя.

5-3-3 Настройка параметров преобразователя

Начальная настройка параметров рабочего режима ПЧ должна включать в себя выбор

источника задания частоты и задание источника сигнала пуска. Задания данных параметров
достаточно для запуска ПЧ и отображения рабочей скорости.

Настройте значения параметров Prb.01 и Prb.02 согласно Вашим требованиям, способ

установки параметров см. раздел 5-2.

5-3-4 Работа преобразователя

Убедитесь, что электромонтаж и настройка параметров соответствуют требованиям.
Установите Prb.01=3 (частота настраивается с помощью потенциометра на панели

управления)

Установите Prb.02=0 (сигнал пуска приходит с панели управления)
Нажмите кнопку ВПР для запуска преобразователя, затем поверните ручку потенцио-

метра, преобразователь постепенно разгонит двигатель до требуемой скорости.

Нажмите кнопку СТОП для выключения вращения двигателя.

Примечания:

Во время работы двигателя необходимо следить за состоянием ПЧ в рабочем ре-

жиме. В случае возникновения сбоев немедленно прервите рабочий режим, от-
ключите питание и устраните причину сбоя.

Запрещается подключение сетевого электропитания чаще, чем один раз в три

минуты. Это приведет к повреждению ПЧ. Для пуска и останова используйте
многофункциональные входные клеммы (см п.4-2-1).

Глава 6. Таблица параметров

Па

ра

ет

ры

Код

Значение

Диапазон

Шаг

установки

Заводское

значение

Но

ер

тр

Ди

спл

ей

PrA.00

Выбор и установка

нужного параметра

для его индикации

при включении

преобразователя

0-19

PrA.01

Заданная частота

Только чтение

PrA.02

Выходная частота

Только чтение

PrA.03

Выходной ток

Только чтение

PrA.04

Скорость вращения

Только чтение

PrA.05

Напряжение на шине

постоянного тока

Только чтение

PrA.06

Температура ПЧ

Только чтение

PrA.07

Величина обратной

связи при использо-

вании PID-режима

Только чтение

PrA.08

Счетчик часов работы Только чтение

PrA.10

Запись о

неисправности 1

Только чтение

PrA.11

Запись о

неисправности 2

Только чтение

PrA.12

Запись о

неисправности 3

Только чтение

PrA.13

Запись о

неисправности 4

Только чтение

PrA.14

Установленная ча-

стота в момент по-

следней

неисправности

Только чтение

PrA.15

Выходная частота в

момент последней

неисправности

Только чтение

PrA.16

Выходной ток в

момент последней

неисправности

Только чтение

PrA.17

Выходное напряже-

ние в момент

последней

неисправности

Только чтение

Инструкция по эксплуатации преобразователя частоты серии IBD

Па

ра

ет

ры

Код

Значение

Диапазон

Шаг

установки

Заводское

значение

Но

ер

тр

PrA.18

Напряжение в звене

постоянного тока в

момент последней

неисправности

Только чтение

PrA.22

Состояние (статус)

входов/выходов

преобразователя в

десятичном коде

Только чтение

PrA.50

Версия программного

обеспечения

Только чтение

Ос

но

вны

унк

ци

Prb.00

Уставка рабочей

частоты

0,00-верхняя граница ча-

стоты

0,01

0,00

Prb.01

Способы установки

заданной частоты

0: Режим цифровой уста-

новки частоты (задание в

параметре Prb.00)

1: Режим установки с

помощью аналогового

напряжения

2: Режим установки с по-

мощью аналогового тока

3: Установка с помощью

потенциометра на панели

управления

4: С помощью внешних

контактов UP/DOWN

5: Через порт RS485

Prb.02

Настройка способа

пуска

0: С помощью пульта

1: С помощью управляющих

входов

2: RS485

Prb.03

Режим доступа к

кнопке СТОП

0: Кнопка СТОП заблоки-

рована

1: Кнопка СТОП доступна

Prb.04

Блокировка

вращения назад

0: Вращение назад

запрещено

1: Вращение назад

разрешено

Prb.05

Максимальная

рабочая частота

Минимальная рабочая

частота～400 Гц

0,01

0,00

Глава 6. Таблица параметров

Па

ра

ет

ры

Код

Значение

Диапазон

Шаг

установки

Заводское

значение

Но

ер

тр

Prb.06

Минимальная

рабочая частота

0～максимальная рабочая

частота

0,01

0,00

Prb.07

Время ускорения 1

0～6000,0 с

0,1

Изменяе-

мая ве-

личина

Prb.08

Время замедления 1

0～6000,0 с

0,1

Изменяе-

мая ве-

личина

Prb.09

V/F-кривая (напря-

жение- частота):

максимальное

напряжение

Промежуточное

напряжение ～500,0 В

0,1

220,0 /

380,0

Prb.10

V/F -кривая: опорная

частота

Промежуточная частота ~

максимальная рабочая

частота

0,01

50,00

Prb.11

V/F -кривая:

промежуточное

напряжение

Минимальное напряжение ~

максимальное напряжение

0,1

Изменяе-

мая ве-

личина

Prb.12

V/F -кривая:

промежуточная

частота

Минимальная частота ~

Максимальная рабочая

частота

0,01

2,50

Prb.13

V/F -кривая: мини-

мальное напряжение

0~ промежуточное

напряжение

0,1

15,0

Prb.14

V/F-кривая: мини-

мальная частота

0~промежуточная частота

0,01

1,25

Prb.15

Несущая частота

1,0-15,0 кГц

0,1

Изменяе-

мая ве-

личина

Prb.17

Инициализация

параметров

8: Инициализация заводских

параметров

Prb.18

Блокировка доступа к

параметрам

0: Разблокировано

1: Параметры

заблокированы

Инструкция по эксплуатации преобразователя частоты серии IBD

Па

ра

ет

ры

Код

Значение

Диапазон

Шаг

установки

Заводское

значение

Но

ер

тр

Па

ра

ет

ры

дл

ос

но

вны

пр

им

ене

ни

PrC.00

Режим пуска

0/1 обычный пуск/поиск

частоты перед пуском

PrC.01

Режим выключения

0/1 ~ Остановка с замедле-

нием / выключение со сво-

бодным выбегом двигателя

PrC.02

Установка пусковой

частоты

0, 01～10,00 Гц

0,01

0,5

PrC.03

Установка частоты

остановки

0, 01～10,00 Гц

0,01

0,5

PrC.04

Ток замедления

постоянным током

перед запуском

0~150% номинального тока

1％

100％

PrC.05

Время замедления

постоянным током

перед запуском

0～25,0 с

0,1

PrC.06

Постоянный ток

торможения перед

выключением

0~150% номинального тока

1％

32％

PrC.07

Время торможения

постоянным током

перед выключением

0～25,0 с

0,1

PrC.08

Буст

0～20,0％

PrC.10

Номинальный ток

двигателя (А)

0,1

Изменяе-

мая ве-

личина

PrC.12

Номинальная

скорость вращения

0-6000 об/мин

1420

PrC.13

Количество полюсов

1-20

Глава 6. Таблица параметров

Па

ра

ет

ры

Код

Значение

Диапазон

Шаг

установки

Заводское

значение

Но

ер

тр

Па

ра

ет

ры

хо

до

и в

хо

до

Prd.00

Минимальное

входное напряжение

на входе FIV

0~ максимальное входное

напряжение на входе

0,1

Prd.01

Максимальное

входное напряжение

на входе FIV

Минимальное входное

напряжение на входе ~10 В

0,1

10,0

Prd.0 2

Постоянная времени

фильтра FIV

0~25,0 с

0,1

1,0

Prd.03

Минимальный вход-

ной ток на входе FIC

0~ максимальный входной

ток на входе

0,1

Prd.04

Максимальный вход-

ной ток на входе FIC

Минимальный входной ток

на входе ~20 мА

0,1

20,0

Prd.05

Постоянная времени

фильтра FIC

0~25,0 с

0,1

1,0

Prd.06

Минимальное

выходное напряжение

на выходе FOV

0~максимальное выходное

напряжение на выходе

0,1

Prd.07

Максимальное

выходное напряжение

на выходе FOV

Максимальное выходное

напряжение на выходе ~10 В

0,1

10,0

Prd.08

Минимальный

выходной ток на

выходе FOC

0 ~ максимальный выходной

ток на выходе FOC

0,1

Prd.09

Максимальный

выходной ток на

выходе FOC

Минимальный выходной

ток на выходе FOC ~ 20 мА

0,1

20,0

Prd.10

Частота, соответ-

ствующая

наименьшему

аналоговому сигналу

0~400,00 Гц

0.01

0,00

Prd.11

Направление враще-

ния, соответствующее

наименьшему анало-

говому сигналу

0/1

Prd.12

Частота, соответ-

ствующая

наибольшему

аналоговому сигналу

0~400,00 Гц

0,01Гц

50,00

Инструкция по эксплуатации преобразователя частоты серии IBD

Па

ра

ет

ры

Код

Значение

Диапазон

Шаг

установки

Заводское

значение

Но

ер

тр

Prd.13

Направление враще-

ния, соответствующее

наибольшему анало-

говому сигналу

0/1

Prd.14

Разрешение реверса

движения при

аналоговом задании

0/1

Prd.15

Входная клемма FWD 0: Не используется

1: Медленное вращение

2: Медленное вращение

вперед

3: Медленное вращение

4: Вперед/назад

5: Вращение

6: Вращение вперед

7: Вращение назад

8: Остановка

9: Предустановленная

скорость 1

10: Предустановленная

скорость 2

11: Предустановленная

скорость 3

12: Предустановленная

скорость 4

13: Ускорение/замедление

«1»

14: Ускорение/замедление

«2»

15: Постепенное увеличение

частоты, сигнал « UP» (Вы-

ше)

16: Постепенное уменьше-

ние частоты, сигнал

«DOWN» (Ниже)

17: Свободный выбег

Prd.16

Входная клемма REV

Prd.17

Входная клемма S1

Prd.18

Входная клемма S2

Глава 6. Таблица параметров

Па

ра

ет

ры

Код

Значение

Диапазон

Шаг

установки

Заводское

значение

Но

ер

тр

Па

ра

ет

ры

хо

до

и в

хо

до

Prd.19

Входная клемма S3

18: Сигнал сброса неис-

правности

19: ПИД-регулирование

20: PLC-регулирование

21: Таймер 1 запуск

22. Таймер 2 запуск

23: Импульсный входной

сигнал счетчика

24: Сигнал сброса счетчика

25: Очистка памяти

26: Пуск с поиском частоты

27, 28: Изменение источника

задания

Prd.20

Входная клемма S4

Prd.21

Входная клемма S5

Prd.22

Входная клемма S6

Prd.23

Выходная клемма

M01

0: Не задействована

1: Включение

2: Частота достигнута

3: Сбой в работе

4: Нулевая скорость

5: Частота 1 достигнута

6: Частота 2 достигнута

7: Ускорение

8: Замедление

9: Индикация низкого

напряжения

10: Значение таймера 1

достигнуто

11: Значение таймера 2

достигнуто

12: Индикация завершения

цикла

13: Индикация завершения

процесса

14: Достигнуто верхнее

аварийное значение сигнала

с датчика обратной связи

15: Достигнуто нижнее

аварийное значение сигнала

с датчика обратной связи

Prd.24

Выходная клемма

M02

Prd.25

Выход YA, YB, YC

Инструкция по эксплуатации преобразователя частоты серии IBD

Па

ра

ет

ры

Код

Значение

Диапазон

Шаг

установки

Заводское

значение

Но

ер

тр

16: Отсутствие сигнала

4-20 мА

17: Обнаружение перегруз-

ки двигателя по току

18: Превышение предельно

допустимого тока

26: Поиск частоты завершен

27: Значение счетчика

достигнуто

28: Значение промежуточ-

ного счетчика достигнуто

Prd.26

Выход FOV

0: Выходная частота

1: Выходной ток

2: Напряжение звена посто-

янного тока

3: Напряжение переменного

тока на выходе

Prd.27

Выход FOC

Гр

упп

вс

по

ог

ател

ьн

па

ра

ет

ро

PrE.00

Установка частоты

режима медленного

вращения

0,00～максимальная рабочая

частота

0,01

5,00

PrE.01

Время ускорения 2

0~6000,0 с

0,1 с

10,0

PrE.02

Время замедления 2

0~6000,0 с

0,1 с

10,0

PrE.03

Время ускорения 3

0~6000,0

0,1 с

20,0

PrE.04

Время замедления 3

0~6000,0 с

0,1 с

20,0

PrE.0 5

Время ускорения 4.

Время ускорения в

режиме медленного

вращения

0~6000,0 с

0,1 с

2,0

PrE.06

Время замедления 4.

Время замедления в

режиме медленного

вращения

0~6000,0 с

0,1 с

2,0

PrE.07

Установка уровня

срабатывания

счетчика

0~65000

100

PrE.08

Промежуточное

значение счетчика

0~65000

PrE.09

Ограничение тока

при ускорении

0~200%

150%

Глава 6. Таблица параметров

Па

ра

ет

ры

Код

Значение

Диапазон

Шаг

установки

Заводское

значение

Но

ер

тр

PrE.10

Ограничение тока

при постоянной ско-

рости

0~200%

PrE.11

Защита от

перенапряжения при

торможении

0/1

PrE.12

Автоматическая ре-

гулировка

напряжения

0~1

PrE.13

Автоматический пе-

реход в режим

энергосбережения

0~100%

PrE.14

Напряжение включе-

ния тормозного

модуля

650-800В / 360-400В

3ф. ПЧ. / 1ф. ПЧ

0,1

650В(3ф)

375В(1ф)

PrE.15

Коэффициент

использования

тормозного модуля

40~100%

50%

PrE.16

Перезапуск после

отключения питания

0~1

PrE.17

Допустимое время

отключения питания

0~10 с

5,0 с

PrE.18

Предел тока при пус-

ке с поиском частоты

0~200%

150%

PrE.19

Время пуска с

поиском частоты

0~10

PrE.20

Количество переза-

пусков после сбоя

0~5

PrE.21

Время задержки

после сбоя

0~100

PrE.22

Режим при

превышении

допустимого тока

0~3

PrE.23

Уровень допустимого

тока

0~200%

PrE.24

Время превышения

допустимого тока

0~20,0 с

0,1

Инструкция по эксплуатации преобразователя частоты серии IBD

Па

ра

ет

ры

Код

Значение

Диапазон

Шаг

установки

Заводское

значение

Но

ер

тр

Гр

упп

вс

по

ог

ател

ьн

па

ра

ет

ро

PrE.25

Пороговая частота 1 0,00- максимальная рабочая

частота

0,01

100

PrE.26

Пороговая частота 2 0,00- максимальная рабочая

частота

0,01

5,0

PrE.27

Установка значения

таймера 1

0~10,0 с

0,1

PrE.28

Установка значения

таймера 2

0~100 с

PrE.29

Время до ограниче-

ния тока при посто-

янной скорости

0~6000,0 с

0,1

Изменяе-

мая

величина

PrE.30

Гистерезис срабаты-

вания реле достиже-

ния частоты

0,00-2,00

0,01

0,50

PrE.31

Пропуск частоты 1

0,00- верхняя граница

частоты

0,01

PrE.32

Пропуск частоты 2

0,00- верхняя граница

частоты

0,01

PrE.33

Зона пропуска

частоты

0,00-2,00

0,01

0,50

PrE.34

Интенсивность

изменения задания

частоты в режиме

UP/DOWN

(выше/ниже)

0,00-10,00 Гц

0,01

0,1

PrE.35

Сброс задания ча-

стоты достигнутой в

режиме UP/DOWN

(выше/ниже)

0-1

Глава 6. Таблица параметров

Па

ра

ет

ры

Код

Значение

Диапазон

Шаг

установки

Заводское

значение

Но

ер

тр

Гр

упп

па

ра

ет

ро

дл

пр

ик

ла

дн

ог

ис

по

льз

ов

ания

PrF.00

Запоминание цикла

программы PLC

0~1

PrF.01

Включение PLC

0~1

PrF.02

Режим работы PLC

0: PLC выключается после

единичного выполнения

программы

1: Режим паузы при

единичном выполнении

программы

2: Цикличная работа PLC

3: Режим паузы при

цикличной работе.

4: После единичного

выполнения программы

PLC, ПЧ поддерживает

скорость, установленную в

последнем кадре.

PrF.03

Предустановленная
скорость 1
