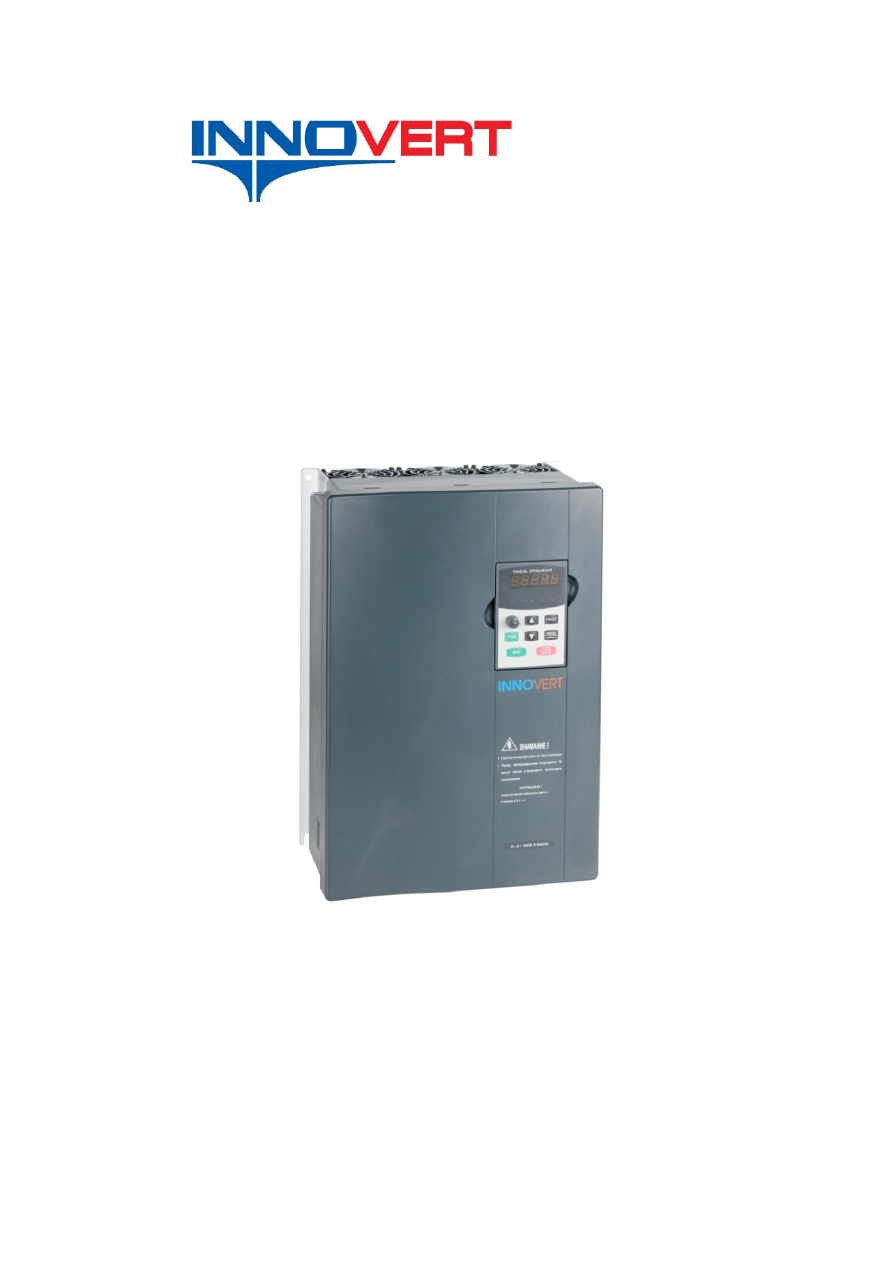

Преобразователь частоты INNOVERT СЕРИЯ IBD. Руководство - часть 1

Преобразователь частоты INNOVERT

СЕРИЯ

IBD

Инструкция по эксплуатации

Перед использованием прочтите, пожалуйста, эту инструкцию полностью

Инструкция по эксплуатации преобразователя частоты серии IBD

Благодарим Вас за выбор универсального многофункционального высокоэффективного

преобразователя частоты INNOVERT.

Перед установкой, эксплуатацией, техническим обслуживанием или проверкой преоб-

разователя частоты (ПЧ) внимательно ознакомьтесь с данной инструкцией. Это обеспечит
максимально эффективное использование ПЧ и безопасность обслуживающего персонала.

В данной инструкции указания по безопасности подразделяются на «Опасность» и

«Предупреждение», поэтому следует уделять особое внимание символам «

» (Опасность)

и «

» (Предупреждение) и соответствующему содержанию текста.

Символ «

» означает, что неправильная эксплуатация прибора может стать причи-

ной смерти или серьезных травм.

Символ «

» означает, что неправильная эксплуатация прибора может привести к

травмам или неисправности ПЧ и механической системы, а также к другим серьезным по-
следствиям.

Рисунки в данной инструкции приведены для удобства описания; они могут немного

отличаться от модернизированных версий преобразователя.

Данная инструкция должна храниться у конечного пользователя для технического об-

служивания.

При возникновении любых вопросов обращайтесь в нашу компанию или к нашим

представителям, мы всегда рады помочь Вам.

Глава 1 Инструкция по безопасному применению

Оглавление

Глава 1 Инструкция по безопасному применению ........................................................................................... 4

1-1 Проверка при получении .............................................................................................................................. 4

1-2 Перемещение и установка ............................................................................................................................ 4

1-3 Прокладка и подключение кабеля ................................................................................................................ 5

1-4 Подключение питания и ввод в эксплуатацию ........................................................................................... 6

1-5 Проверка и техническое обслуживание ...................................................................................................... 7

1-6 Особые ситуации ........................................................................................................................................... 7

1-7 Утилизация .................................................................................................................................................... 7

Глава 2 Описание преобразователя частоты..................................................................................................... 8

2-1 Осмотр при снятии упаковки ....................................................................................................................... 8

2-2 Обозначение модели преобразователя частоты .......................................................................................... 8

2-3 Характеристики оборудования ..................................................................................................................... 8

2-4 Характеристики различных моделей преобразователей .......................................................................... 10

2-5 Хранение оборудования .............................................................................................................................. 12

Глава 3 Установка преобразователя частоты .................................................................................................. 13

3-1 Требования, предъявляемые к месту установки ....................................................................................... 13

3-2 Габаритные и установочные размеры ....................................................................................................... 16

Глава 4 Электромонтаж ...................................................................................................................................... 17

4-1 Схема электромонтажа основного силового контура ............................................................................... 17

4-1-4 Клеммы основного силового контура и их описание ....................................................................... 20

4-2-1 Основная схема соединений ............................................................................................................... 23

4-2-2 Расположение управляющих клемм (0,4~475кВт) ........................................................................... 24

4-2-3 Описание управляющих клемм .......................................................................................................... 25

4-2-4 Замечания по монтажу управляющих цепей..................................................................................... 26

Глава 5 Эксплуатация ......................................................................................................................................... 27

5-1 Цифровая панель управления (внешний вид панели может быть модифицирован) ............................. 27

5-1-1 Описание функций кнопок ................................................................................................................. 27

5-1-2 Описание светодиодных индикаторов ............................................................................................... 28

5-1-3 Описание дисплея ............................................................................................................................... 29

5-2 Инструкция по использованию панели управления ................................................................................. 29

5-3 Простое функционирование преобразователя и его элементов .............................................................. 32

5-3-1 Настройка, установка и электромонтаж ............................................................................................ 32

5-3-2 Проверка электромонтажа .................................................................................................................. 33

5-3-3 Настройка параметров преобразователя ........................................................................................... 33

5-3-4 Работа преобразователя ...................................................................................................................... 33

Глава 6. Таблица параметров ............................................................................................................................. 34

Глава 7 Описание функциональных параметров .......................................................................................... 49

7-1 Параметры для текущего контроля ............................................................................................................ 49

7-2 Основные функции ..................................................................................................................................... 52

7-3 Параметры для основных применений ..................................................................................................... 63

7-4 Параметры входов и выходов ..................................................................................................................... 69

7-5 Группа вспомогательных параметров ........................................................................................................ 85

Инструкция по эксплуатации преобразователя частоты серии IBD

7-6 Группа параметров для прикладного использования ............................................................................... 95

7-7 Параметры встроенного PID-регулятора ................................................................................................ 101

7-8 Группа параметров последовательного канала связи ............................................................................. 108

7-9 Параметры для усложненного применения ............................................................................................ 109

Глава 8 Техническое обслуживание, диагностика ошибок и меры по их предотвращению ................ 111

8-1 Необходимая ежедневная проверка ......................................................................................................... 111

8-2 Замечания по техническому обслуживанию и проверке. ....................................................................... 111

8-4 Плановая замена деталей преобразователя ............................................................................................. 112

8-5 Информация по защите, диагностике и устранению ошибок в преобразователе. ............................... 113

8-6 Устранение стандартных ошибок ............................................................................................................ 117

8-7 Борьба с электромагнитными помехами ................................................................................................. 118

Глава 9 Выбор дополнительной внешней арматуры ................................................................................... 120

9-1 Назначение внешней арматуры ................................................................................................................ 120

9-2 Подключение ............................................................................................................................................. 120

9-2-1 Дроссель постоянного тока .............................................................................................................. 120

9-2-2 Дроссель переменного тока (сетевой и моторный для максимальной рабочей частоты 50Гц) .. 121

9-2-3 Тормозной резистор .......................................................................................................................... 123

Приложение 1 ...................................................................................................................................................... 125

Пример простого применения ................................................................................................................... 125

Приложение 2 ...................................................................................................................................................... 126

Использование протокола связи Modbus для управления преобразователем INNOVERT IBD ........... 126

Принятый порядок обмена данными в преобразователе INNOVERT серии IBD .................................. 128

Адреса преобразователя, устанавливаемые в сообщении: ...................................................................... 129

Адреса используемых регистров (см. табл. 3): ......................................................................................... 129

Сообщение в режиме RTU: ........................................................................................................................ 130

Глава 1 Инструкция по безопасному применению

1-1 Проверка при получении

Предупреждение

Перед отправкой вся продукция прошла тщательную проверку и испытания, но в связи с
транспортировкой необходимо сделать следующее:



Проверьте наличие деформаций или повреждений преобразователя, которые могли
возникнуть при транспортировке, не устанавливайте поврежденный преобразова-
тель, поскольку это может привести к травмам персонала, своевременно сообщите
об этом представителю транспортной компании.



Проверьте целостность упаковки, наличие в ней всех деталей и инструкции по экс-
плуатации. Особенно внимательно проверьте наличие гарантийного талона и ин-
струкции по эксплуатации, сохраните их для проведения дальнейшего технического
обслуживания оборудования.



Убедитесь, что поставленное оборудование соответствует заказанному, также про-
верьте наличие внутренних и внешних неисправностей.

1-2 Перемещение и установка

Предупреждение



При перемещении преобразователя используйте специальное оборудование для
предотвращения повреждений.



При перемещении преобразователя закрепите его. Крышка ПЧ может упасть и
нанести травмы персоналу, или же повредить сам преобразователь.



Не устанавливайте преобразователь вблизи воспламеняющихся объектов во избе-
жание пожара.



Убедитесь в том, что преобразователь установлен ровно.



Выберите безопасное место для размещения преобразователя. Условия окружаю-
щей среды для обеспечения корректной работы преобразователя указаны ниже.

Окружающая температура: -10°C …+ 40°C (без обледенения).

Относительная влажность: < 95% (без конденсата);

Условия установки ПЧ: оборудование должно быть установлено в помещении (вдали от

источника коррозионных газов, воспламеняющихся газов, масляного тумана, пыли
и прямых солнечных лучей).

Абсолютная высота: 1000 м над уровнем моря (если ПЧ используется на высоте 1000

м над уровнем моря, необходимо понизить мощность подключаемых электродвига-
телей).



Вибрация: максимальные ускорения 0,5 g.



Убедитесь, что монтажная поверхность может выдержать вес преобразователя, и
что он не упадет с нее, также убедитесь в безопасности и надежности места уста-
новки. Ограничьте доступ детей и постороннего персонала к месту установки ПЧ.

Инструкция по эксплуатации преобразователя частоты серии IBD

Убедитесь, в том, что винты зафиксированы и надежно затянуты. Это позволит
предотвратить падение ПЧ.


В  процессе  установки  не  допускайте  попадания  внутрь  преобразователя  винтов,
обрывков  проводов,  насекомых  и  других  объектов,  способных  проводить  электри-
ческий ток, так как это может привести к повреждению ПЧ и к серьезной аварии.



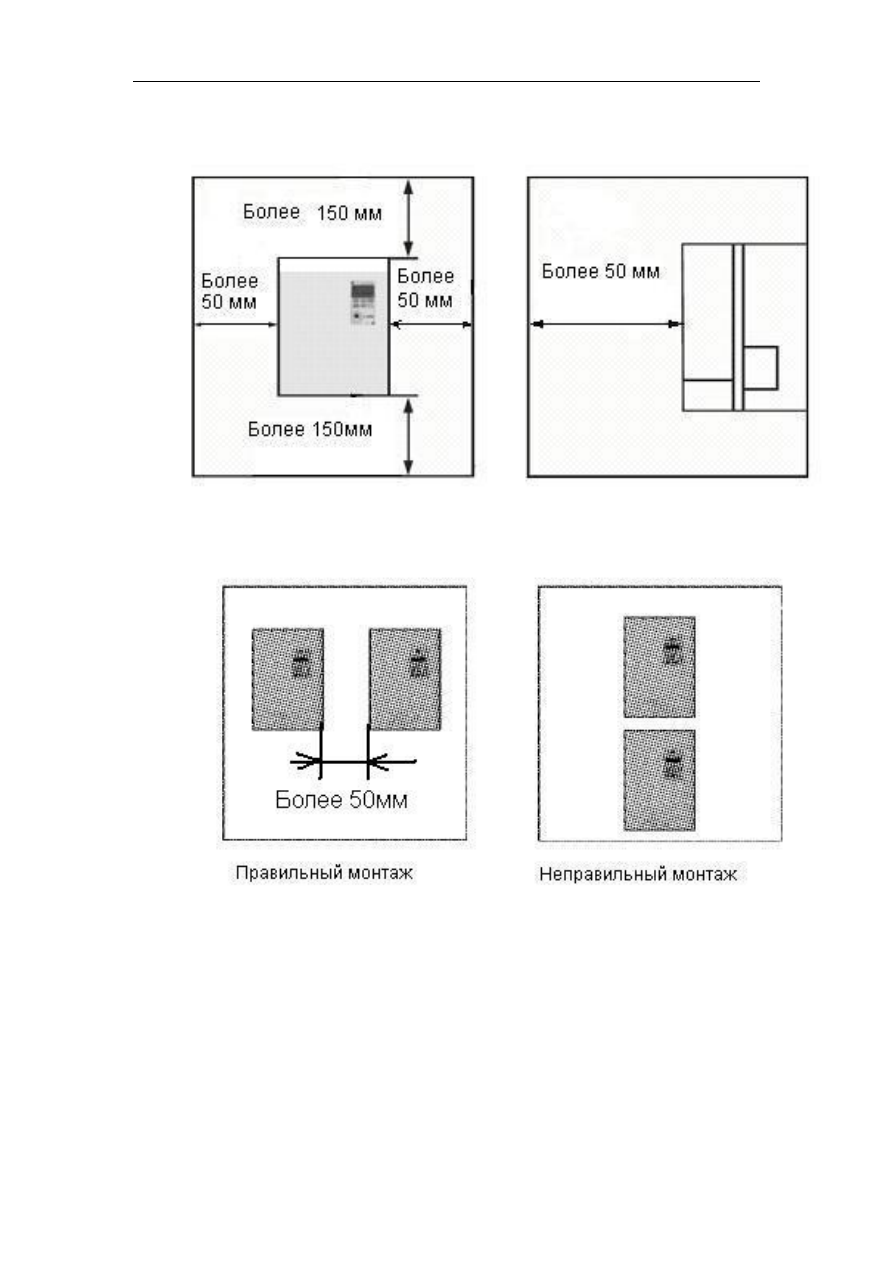

При установке в одном шкафу управления двух или более преобразователей, их
следует размещать согласно предписаниям, указанным в инструкции по эксплуата-
ции. Также необходимо располагать их на достаточном расстоянии друг от друга и
установить дополнительные охлаждающие вентиляторы, обеспечивающие свобод-
ную циркуляцию воздуха в шкафу, для поддержания температуры в шкафу не выше
+40ºС. Перегрев может привести к повреждению преобразователя, возникновению
пожара или другой аварийной ситуации.



Установка преобразователя должна осуществляться квалифицированным персона-
лом.

1-3 Прокладка и подключение кабеля

Предупреждение



Аккуратно обращайтесь с электропроводами, не используйте их для подвешивания,
посторонних предметов и не прикладывайте к ним чрезмерных усилий, чтобы не
допустить повреждения проводов и поражения электрическим током.



Не подсоединяйте к выходным клеммам преобразователя фазосдвигающий конден-
сатор, разрядник или фильтр радиопомех, так как это может привести к поврежде-
нию преобразователя.



Не подключайте к выходным клеммам преобразователя переключающих устройств,
таких как рубильник или контактор.

Прокладывайте питающий и управляющий кабели отдельно друг от друга во избежание
возникновения помех.

Опасность



Перед электромонтажом убедитесь, что питание преобразователя отключено.



Подключение проводов должно выполняться только квалифицированными элек-
триками.



Подключение должно производиться в соответствии с указаниями, представленны-
ми в инструкции по эксплуатации.



Заземление должно быть выполнено согласно соответствующим предписаниям из
инструкции по эксплуатации, так как в противном случае это может привести к по-
ражению электрическим током или возникновению пожара.



Для преобразователя используйте независимый источник питания; никогда не ис-
пользуйте тот же источник питания для другого силового оборудования, такого как,
например, аппарат для электросварки.

Глава 1 Инструкция по безопасному применению



Не прикасайтесь к преобразователю мокрыми руками во избежание поражения
электрическим током.



Не прикасайтесь непосредственно к клеммам, не касайтесь входными и выходными
проводами корпуса преобразователя, так как это может привести к поражению
электрическим током.



Убедитесь, что напряжение источника питания соответствует номинальному
напряжению ПЧ, в противном случае это может привести к поломке устройства или
травмам персонала.



Проверьте, что источник питания подключен к клеммам R,S,T, а не к клеммам

U,V,W. Подключение питания к выходным клеммам преобразователя неминуемо
приведет к его выходу из строя.



Не проводите проверку прочности изоляции преобразователя с помощью высоко-
вольтного мегомметра, так как при этом преобразователь выйдет из строя.



Установите дополнительные блоки, такие как тормозной модуль и тормозные рези-
сторы в соответствии с предписаниями инструкции по эксплуатации, иначе может
произойти авария или пожар.



Убедитесь, что все винты клемм прочно затянуты, в противном случае это может
стать причиной короткого замыкания.

1-4 Подключение питания и ввод в эксплуатацию

Предупреждение



Перед включением питания убедитесь, что передняя крышка установлена, во время
работы преобразователя не снимайте крышку.



Убедитесь, что силовые и сигнальные кабели подключены правильно, в противном
случае это может привести к поломке преобразователя.



Перед вводом в эксплуатацию убедитесь, что все параметры заданы корректно.



Перед вводом в эксплуатацию убедитесь, что пробный пуск ПЧ не приведет к его
поломке, для этого рекомендуется провести пробный пуск на холостом ходу.



В случае, если настроек функций останова недостаточно, обеспечьте наличие вы-
ключателя питания для аварийного останова.



Не рекомендуется    осуществлять пуск и останов электродвигателя, подключенного
к    ПЧ, с помощью электромагнитного пускателя, установленного на силовом входе
преобразователя, это приводит к сокращению срока службы ПЧ. Время между вы-
ключением  питающего  напряжения  и  повторным  включением  должно  быть  не
менее 3 минут

Опасность



Если задана функция автоматического перезапуска после ошибки, нельзя прибли-
жаться к оборудованию, так как после останова может произойти его автоматиче-
ский перезапуск.



Убедитесь, что двигатель и механизмы работают в допустимых пределах их техни-
ческих характеристик. Работа за рамками допустимых пределов может привести к
отказу двигателя и механизмов.



Во время работы, ни в коем случае, не изменяйте параметры ПЧ произвольно.

Инструкция по эксплуатации преобразователя частоты серии IBD



Не прикасайтесь к тепловому радиатору или тормозному резистору во время работы,
это может стать причиной ожогов.



Не прикасайтесь влажными руками к монтажной панели при переключении кнопок

и выключателей, в противном случае это может стать причиной поражения элек-
трическим током или возникновение травм.



Не подключайте и не отсоединяйте двигатель в процессе работы преобразователя,
так как это может привести к срабатыванию защиты и к поломке преобразователя.

1-5 Проверка и техническое обслуживание

Предупреждение



Перед выполнением проверки и технического обслуживания убедитесь в том, что
питание преобразователя отключено, и индикаторы питания не горят, в противном
случае это приведет к поражению электрическим током.



Во избежание повреждения преобразователя разрядом статического электричества,
перед выполнением проверки или технического обслуживания дотроньтесь рукой
до металлического предмета, чтобы произошел разряд статического электричества.



Не используйте мегомметр (предназначенный для измерения сопротивления изоля-
ции) для проверки силовых шин и цепей управления преобразователя.

Опасность



Только уполномоченный квалифицированный персонал может проводить мон-
таж, проверку, техническое обслуживание и демонтаж преобразователя.



Проверка,  техническое  обслуживание  должны  выполняться  в  соответствии  с  про-
цедурой,  описанной  в  инструкции  по  эксплуатации;  запрещается  самостоятельное
изменение конструкции ПЧ, в противном случае это может привести к поражению
электрическим током, травмам персонала или поломке устройства.

1-6 Особые ситуации

Опасность



При  срабатывании  системы  защиты  преобразователя,  определите  по  дисплею  код
ошибки,  затем  причину  еѐ  возникновения  и  методы  ее  устранения.  Не  пытайтесь
перезапустить  преобразователь,  если  причина  ошибки  не  была  устранена.  Такой
перезапуск преобразователя может привести к его поломке, либо к механическому
повреждению оборудования.



При поломке преобразователя не пытайтесь отремонтировать его самостоятельно,
обратитесь в нашу компанию или ее представительство для проведения диагности-
ки преобразователя.

1-7 Утилизация

Предупреждение



После разборки преобразователя утилизируйте его как промышленные отходы, не
сжигайте.

Глава 2 Описание прибора

Глава 2 Описание преобразователя частоты

2-1 Осмотр при снятии упаковки
После снятия упаковки проверьте:



совпадает ли модель частотного преобразователя с Вашим заказом.



не поврежден ли преобразователь, и все ли входящие в комплект компоненты име-
ются в наличии.

В случае отсутствия или несоответствия каких-либо компонентов свяжитесь с Вашим по-
ставщиком.

2-2 Обозначение модели преобразователя частоты

Модель:

IBD223U43B

Вариант программного обеспечения: B – basic

Количество фаз напряжения питания преобразователя

Входное напряжение: 2 – 220В, 4 – 380В

Аппаратные средства преобразователя: U – universal

Обозначение мощности преобразователя, вычисляемой в Вт,

первые две цифры – множитель, третья цифра

– количество нулей

Тип преобразователя: IBD

2-3 Характеристики оборудования

Модель

IBD

Вход

Номинальное напряжение и
частота

трехфазное, 380В, 50/60 Гц;
однофазное, 220В, 50/60 Гц

Допустимый диапазон напря-
жения

трехфазное 380В: 330~440В;
однофазное 220В: 170В~240В

Выход

Напряжение

Трехфазное, 380В: 0~380В;
трехфазное, 220В, 0~220В

Частота

0,01 ~ 400 Гц

Режим управления

Преобразование напряжение-частота

Дисплей

Пятиразрядный экранный дисплей, индика-
торное световое табло; отображение настройки
заданной частоты, выходной частоты, вы-
ходного тока, напряжения шины постоянного

Инструкция по эксплуатации преобразователя частоты серии IBD

тока, температуры силового модуля, статуса
работы, ошибки, сигнала обратной связи

Характеристики управле-
ния

Диапазон выходной частоты

0,01 Гц~400 Гц

Точность установки задания
частоты

Цифровая настройка: 0,1 Гц, аналоговая
настройка: 0,1% максимальной выходной ча-
стоты

Точность индикации выход-
ной частоты

0,01 Гц

Преобразование напряжение -
частота

Задание точек изгиба кривой напряже-
ние-частота для различных нагрузочных ре-
жимов.

Регулировка момента

Увеличение тока двигателя используется: для
увеличения момента в зависимости от условий
нагрузки.

Многофункциональные входы Восемь многофункциональных входов, реали-

зация таких функций, как задание 15
предустановленных скоростей, работа по про-
грамме, 4 значения рампы увеличения /
уменьшения скорости, функция электронного
потенциометра (MOP), аварийный останов и
другие функции.

Многофункциональные вы-
ходы

Три многофункциональных выхода, реализа-
ция таких функций, как индикация работы,
счетчик таймер, достижение нулевой скорости,
работа по программе и авария.

Настройка времени ускорения
/ замедления

4 варианта времен ускорения / замедления
может быть задано в диапазоне 0~6000 сек.

Другие функции

ПИД-регулятор

Встроенный ПИД-регулятор

RS485

Стандартный протокол связи MODBUS (порт
RS485)

Настройка частоты

Аналоговое задание 0~10В, 4~20мA, настройка
с помощью потенциометра панели управле-
ния, с помощью протокола связи RS485 и
настройка с помощью электронного по-
тенциометра МОР (UP/DOWN)

Задание предустановленных
скоростей

С помощью многофункциональных входов
может быть задано 15 предустановленных
скоростей

Автоматическое регулирова-
ние напряжения

Выбор функции автоматического регулирова-
ния напряжения

Счетчик

Два встроенных счетчика импульсов

Таймер

Два встроенных таймера

Глава 2 Описание прибора

Позиция

IBD

Функции

защиты

Защита от перегрузок

150% в течение 1 мин.

Защита от перенапря-

жений

Для защиты от импульсных перенапряжений сети необхо-

димо установить дроссель переменного или постоянного тока

(опции).

Уровень срабатывания защиты от перенапряжения в звене

постоянного тока может быть скорректирован пользователем

Защита от пониженного

напряжения

Уровень срабатывания защиты может быть скорректирован

пользователем

Другие типы защиты

Защита от перегрева и блокировка параметров от несанкцио-

нированной настройки

Окружающая

среда

Окружающая темпера-

тура

-10°C… + 40°C (без обледенения)

Влажность воздуха

Макс. 95% (без конденсата)

Абсолютная высота

Ниже 1000 м

Вибрация

Макс. 0,5 g

Конструкция

Охлаждение

Принудительное воздушное охлаждение

Класс защиты

IP 20

2-4 Характеристики различных моделей преобразователей

Модель

Вход питания

Вы

хо

дн

ая

мо

но

сть

кВт

Вы

хо

дн

ой

то

)

Перегрузочная

способность

(60 с) (A)

Мощность под-

ключаемого

двигателя, кВт

IBD222U21B

1-фазный 220В,

50/60 Гц

2,2

16,5

0.55 - 2,2

IBD751U43B

3-фазный 380В,

50/60 Гц

0,75

2,7

4,05

0.18 - 0,75

IBD152U43B

3-фазный 380В,

50/60 Гц

1,5

4,0

0.37 - 1,5

IBD222U43B

3-фазный

380В, 50/60 Гц

2,2

5,0

7,5

0.55 - 2,2

IBD372U43B

3-фазный

380В, 50/60 Гц

3,7

8,6

12,9

0.75 - 3,7

IBD552U43B

3-фазный

380В, 50/60 Гц

5,5

12,5

18,75

1.5 - 5,5

IBD752U43B

3-фазный

380В, 50/60 Гц

7,5

17,5

26,25

2.2 - 7,5

IBD113U43B

3-фазный

380В, 50/60 Гц

2.2 - 11

IBD153U43B

3-фазный

380В, 50/60 Гц

3.7 - 15

Инструкция по эксплуатации преобразователя частоты серии IBD

Модель

Вход питания

Вы

хо

дн

ая

мо

но

сть

кВт

Вы

хо

дн

ой

то

)

Перегрузочная

способность

(60 с) (A)

Мощность под-

ключаемого

двигателя, кВт

IBD183U43B

3-фазный

380В, 50/60 Гц

18,5

5.5 - 18,5

IBD223U43B

3-фазный

380В, 50/60 Гц

70,5

5.5 - 22

IBD303U43B

3-фазный

380В, 50/60 Гц

97,5

7.5 - 30

IBD373U43B

3-фазный

380В, 50/60 Гц

120

11 - 37

IBD453U43B

3-фазный

380В, 50/60 Гц

135

11 - 45

IBD553U43B

3-фазный

380В, 50/60 Гц

110

165

15 - 55

IBD753U43B

3-фазный

380В, 50/60 Гц

152

228

22 - 75

IBD903U43B

3-фазный

380В, 50/60 Гц

176

264

22 - 90

IBD114U43B

3-фазный

380В, 50/60 Гц

110

210

315

30 - 110

IBD134U43B

3-фазный

380В, 50/60 Гц

132

255

382,5

37 - 132

IBD164U43B

3-фазный

380В, 50/60 Гц

160

305

457,5

37 -160

IBD184U43B

3-фазный

380В, 50/60 Гц

185

340

510

55 - 185

IBD204U43B

3-фазный

380В, 50/60 Гц

200

380

570

55 - 200

IBD224U43B

3-фазный

380В, 50/60 Гц

220

425

637,5

55 - 220

IBD254U43B

3-фазный

380В, 50/60 Гц

250

480

720

55 - 250

IBD284U43B

3-фазный

380В, 50/60 Гц

280

560

840

75 - 280

IBD304U43B

3-фазный

380В, 50/60 Гц

300

580

870

75 - 300

IBD314U43B

3-фазный

380В, 50/60 Гц

315

605

726

75 - 315

IBD344U43B

3-фазный

380В, 50/60 Гц

350

680

1020

90 - 350

IBD404U43B

3-фазный

380В, 50/60 Гц

400

790

1125

110 - 400

Глава 2 Описание прибора

Модель

Вход питания

Вы

хо

дн

ая

мо

но

сть

кВт

Вы

хо

дн

ой

то

)

Перегрузочная

способность

(60 с) (A)

Мощность под-

ключаемого

двигателя, кВт

IBD414U43B

3-фазный

380В, 50/60 Гц

415

820

1230

110 - 415

IBD454U43B

3-фазный

380В, 50/60 Гц

450

840

1260

110 - 450

IBD475U43B

3-фазный

380В, 50/60 Гц

475

940

1410

160 - 475

IBD504U43B

3-фазный

380В, 50/60 Гц

500

1000

1500

160 - 500

IBD564U43B

3-фазный

380В, 50/60 Гц

560

1130

1695

160 - 560

2-5 Хранение оборудования
Перед установкой преобразователь частоты необходимо хранить в коробке. Если в настоя-
щее  время  преобразователь  не  используется,  и  находится  на  хранении,  следует  обратить
внимание на следующее:

1) Прибор необходимо хранить в сухом помещении, в котором нет пыли и загрязнений.

относительная влажность в месте хранения должна быть 0~95%, без конденсата;

температура хранения должна быть в диапазоне от -26°C до +65°C;

в помещении не должно быть коррозийных газов и жидкостей, на оборудование не
должны попадать прямые солнечные лучи.

2)    Длительное хранение преобразователя может привести к ухудшению свойств электро-
литических  конденсаторов,  имеющихся  в  составе  преобразователя.  Во  время  длительного
хранения нужно подводить к преобразователю питание не реже одного раза в год на 5 часов
для  сохранения  его  работоспособности.  При  этом  необходимо  использовать  регулируемое
напряжение питания для постепенного увеличения (за 4 часа) уровня до номинального зна-
чения.

Инструкция по эксплуатации преобразователя частоты серии IBD

Глава 3 Установка преобразователя частоты

3-1 Требования, предъявляемые к месту установки

Срок службы ПЧ и его нормальное функционирование напрямую зависят от условий

эксплуатации. В случае несоответствия этих условий требованиям, указанным в настоящей
инструкции, может произойти срабатывание защиты или сбой в работе преобразователя.

ПЧ серии IBD предназначены для вертикального монтажа, при этом должны быть

обеспечены вентиляция и отвод тепла.

Убедитесь, что условия эксплуатации отвечают следующим требованиям:

(1) Температура окружающей среды: - 10°С …+40°С

(2) Относительная влажность: 0…95% (без образования конденсата)

(3) Отсутствие попадания прямых солнечных лучей

(4) Отсутствие агрессивных газов или жидкостей

(5) Отсутствие пыли, волокон, пуха и металлической пыли.

(6) Расположение вдали от радиоактивных и воспламеняющихся веществ

(7) Расположение вдали от источников электромагнитных помех (например, от сварочного

аппарата, силового оборудования).

(8) Твердая и устойчивая поверхность, на которую устанавливается преобразователь. В

случае вибрации используйте антивибрационные прокладки.

(9) Место для установки ПЧ должно находиться в помещении с хорошей вентиляций, воз-

можностью  для  осмотра  и  технического  обслуживания  (ТО).  Установка ПЧ должна
производиться  на  твердую  огнеупорную  поверхность  вдали  от  источников  тепла
(например, от тормозного резистора).

(10) Вокруг ПЧ должно быть достаточно свободного пространства (см. ниже). В случае

установки нескольких ПЧ в одном помещении необходимо их правильное размеще-
ние (см. рис. ниже). При необходимости установите дополнительный охлаждающий
вентилятор – температура окружающей среды не должна превышать 40°С.

Глава 4 Электромонтаж

Установка одного ПЧ

① Установка нескольких ПЧ в один шкаф управления.

Внимание: установленные ПЧ должны находиться на одном уровне

② Перед монтажом нескольких ПЧ в один шкаф управления убедитесь, что в нем до-

статочно свободного пространства, имеется хороший теплообмен и установлены
охлаждающие вентиляторы.

Инструкция по эксплуатации преобразователя частоты серии IBD

Правильная установка вентилятора

Неправильная установка вентилятора

содержание .. 1 2 ..
