Промышленные котельные установки Bosch - часть 14





Схема трубопроводов

Снабжение парового котла питательной водой



Непрерывная регулировка уровня воды в котле посредством

арматуры регулировки питательной воды и с помощью

питательного насоса с регулированием частоты вращения

DA391

Издание 2 (08/12)



Возможны изменения

Стр. 2 из 2


Экспликация:




A37 001

Запорная арматура (дроссель)

A40 001

Регулирующая арматура питательной воды
(моторная)

A37 002

Обратная арматура

B30 000

Бак питательной воды

A37 003

Манометр

D01

Паровой котел

A37 004

Запорная арматура

30 001

Всасывающая линия трубопровода питательной
воды

A37 005

Фильтровая арматура

30 010

Всасывающая линия трубопровода питательной
воды

A37 008

Питательный насос

37 002

Продувочный трубопровод защиты от
избыточного давления

A37 014

Насос увеличения давления

40 001

Трубопровод свободного хода питательного
насоса

A37 019

Реле давления (минимальное давление)

40 002

Напорный трубопровод питательной воды

A37 022

Арматура защиты от избыточного давления

BET/BEM

Для  модуля  сливной  воды,  расширительного  и
охладительного модулей

A37 023

Манометр

A37.024

преобразователь частоты для питательный насос





A37.025

измерительный преобразователь давления






•

Объем поставки указывается в подтверждении получения заказа.

•

Возможна поставка реле давления A37 019, служащего для автоматического переключения насоса в конструкции, в которой
питательная вода подается двумя питательными насосами.

•

Арматура  защиты  от  избыточного  давления  A37  022  требуется,  если  напор  питательного  насоса  при  нулевой  подаче,
включая  начальное  давление  предварительно  включенной  системы,  превышает  начальную  границу  номинальной  ступени
давления PN40.



Схема трубопроводов

Снабжение парового котла питательной водой



Непрерывная регулировка уровня конденсата в баке сбора

конденсата посредством регулировочной арматуры

(регулирование стока)

DA392

Издание 1 (07/12)



Возможны изменения

Стр. 1 из 2



Схема снабжения питательной водой от емкости к котлу



Насосная группа (схема с 2 насосами на один котел)



BET/BEM

BET/BEM

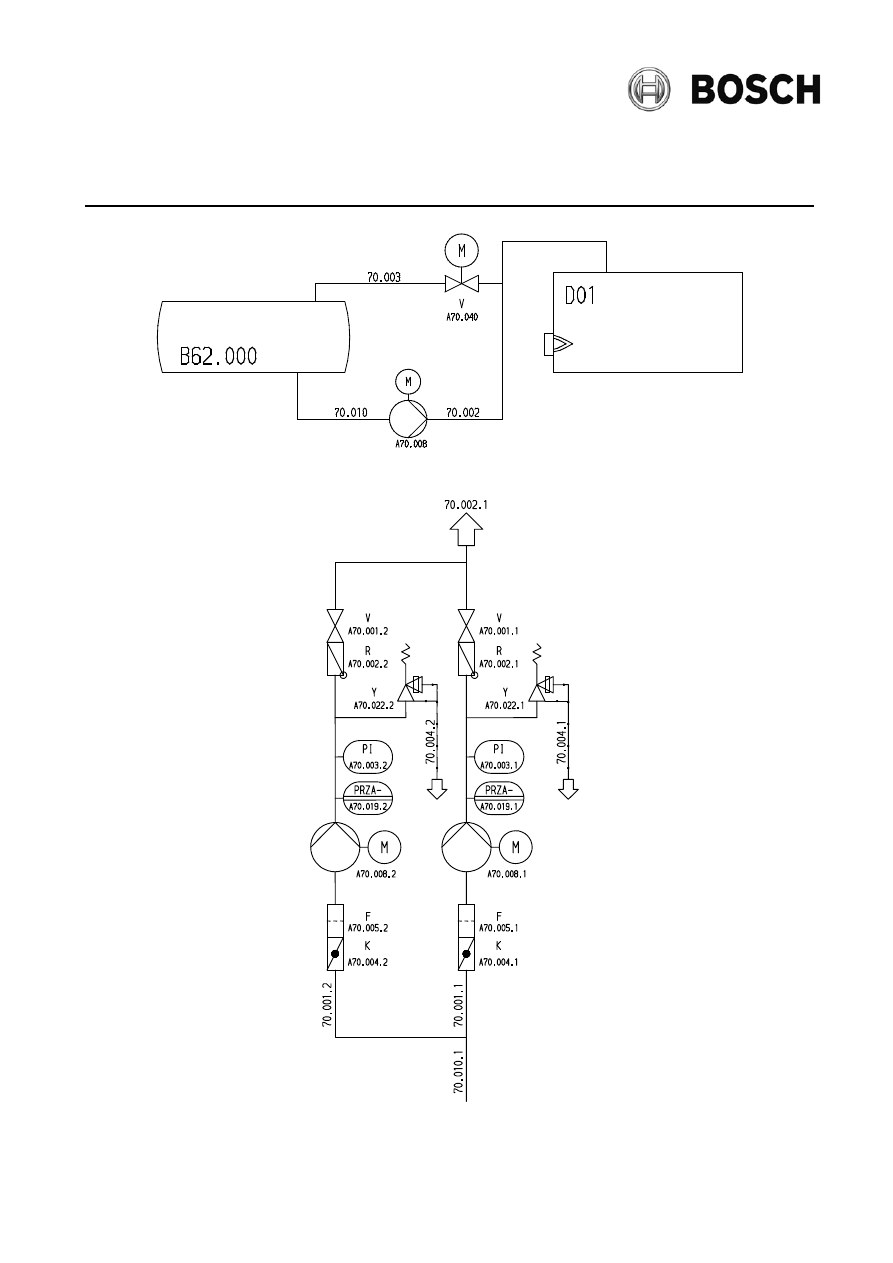

Схема трубопроводов

Снабжение парового котла питательной водой



Непрерывная регулировка уровня конденсата в баке сбора

конденсата посредством регулировочной арматуры

(регулирование стока)

DA392

Издание 1 (07/12)



Возможны изменения

Стр. 2 из 2



Экспликация:




A70 001

Запорная арматура (дроссель)

B62 000

Бак сбора конденсата высокого давления

A70 002

Обратная арматура

D01

Паровой котел

A70 003

Манометр

70 001

Всасывающий трубопровод

A70 004

Запорная арматура

70 002

Напорный трубопровод

A70 005

Фильтровая арматура

70 003

Трубопровод свободного хода

A70 008

Питательный насос

70 004

Продувочный трубопровод защиты от
избыточного давления

A70 019

Реле давления (минимальное давление)

70 010

Всасывающий трубопровод

A70.022

Арматура защиты от избыточного давления

BET/BEM

Для  модуля  сливной  воды,  расширительного  и
охладительного модулей

A70.040

Регулировочная арматура (моторная)


•

Объем поставки указывается в подтверждении получения заказа.

•

Возможна поставка реле давления A37 019, служащего для автоматического переключения насоса в конструкции, в которой
питательная вода подается двумя питательными насосами.

•

Арматура  защиты  от  избыточного  давления  A37  022  требуется,  если  напор  питательного  насоса  при  нулевой  подаче,
включая  начальное  давление  предварительно  включенной  системы,  превышает  начальную  границу  номинальной  ступени
давления PN40.

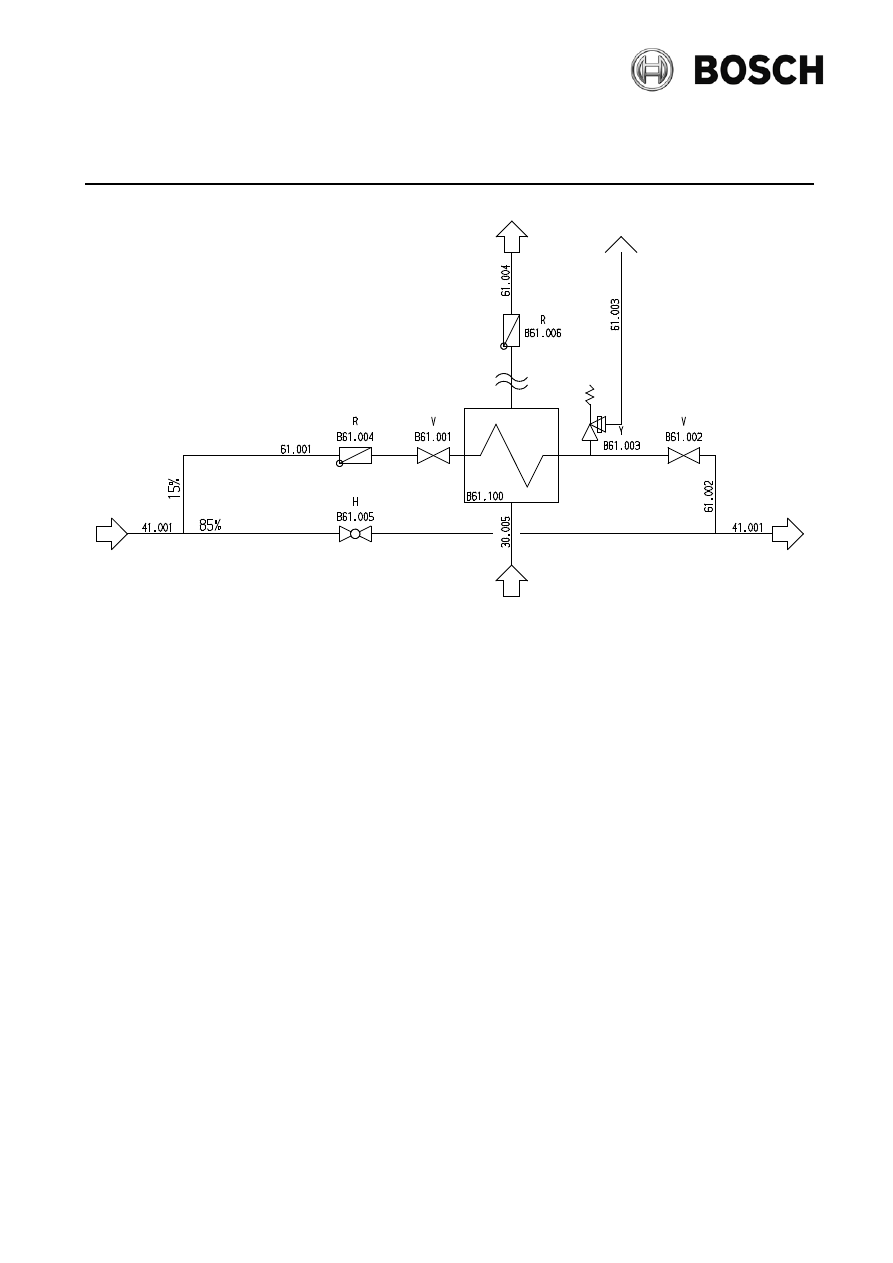

Схема трубопроводов

Теплообменник выпара



В сочетании с установкой полной деаэрации

DA367

Издание 1 (07/12)



Возможны изменения

Стр. 1 из 1





Условные обозначения:




B61.001

Запорная арматура

30.005

Провод  для  выпара  из  установки  полной
деаэрации питательной воды

B61.002

Запорная арматура

B61.003

Арматура защиты от избыточного давления

41.001

Трубопровод подачи подпиточной воды

B61.004

Обратная арматура

61.001

Трубопровод подачи воды

B61.005

Запорная арматура (дроссель)

61.002

Трубопровод отвода воды

B61.006

Обратная арматура

61.003

Продувочный трубопровод защиты от
избыточного давления

B61.100

Теплообменник выпара

61.004

Трубопровод отвода конденсата для модуля
слива, расширения и охлаждения


















•

Объем поставки указывается в подтверждении получения заказа.

•

Трубопроводы 41.001, 61.002 и 61.004 должны быть изготовлены из нержавеющей стали.

•

Подсоединяемый  за  теплообменником  выпара  модуль  слива,  расширения  и  охлаждения  должен  быть
изготовлен из нержавеющей стали.

•

Монтаж  обратной  арматуры  B61.006  производится  в  непосредственной  близости  ко  входу  в  модуль  слива,
расширения и охлаждения.

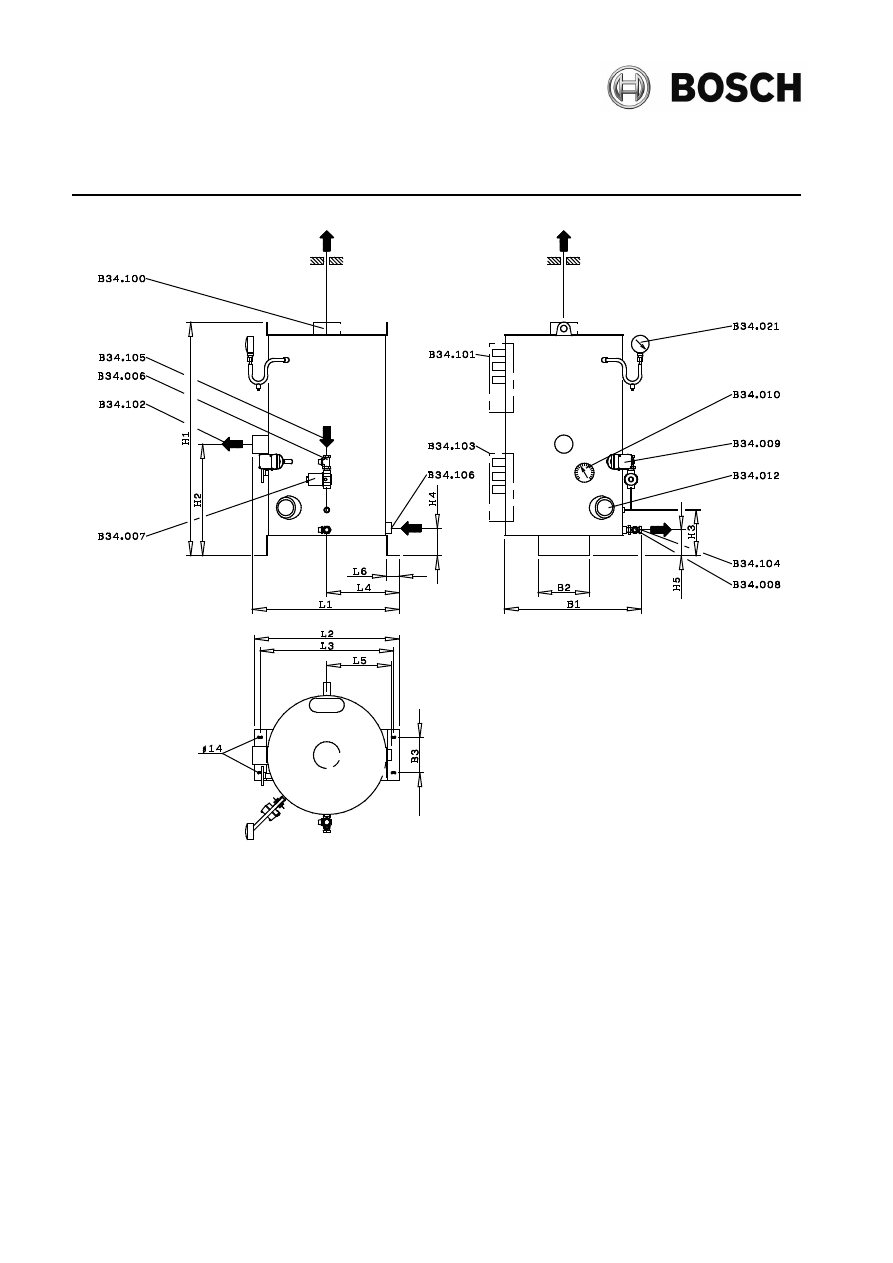

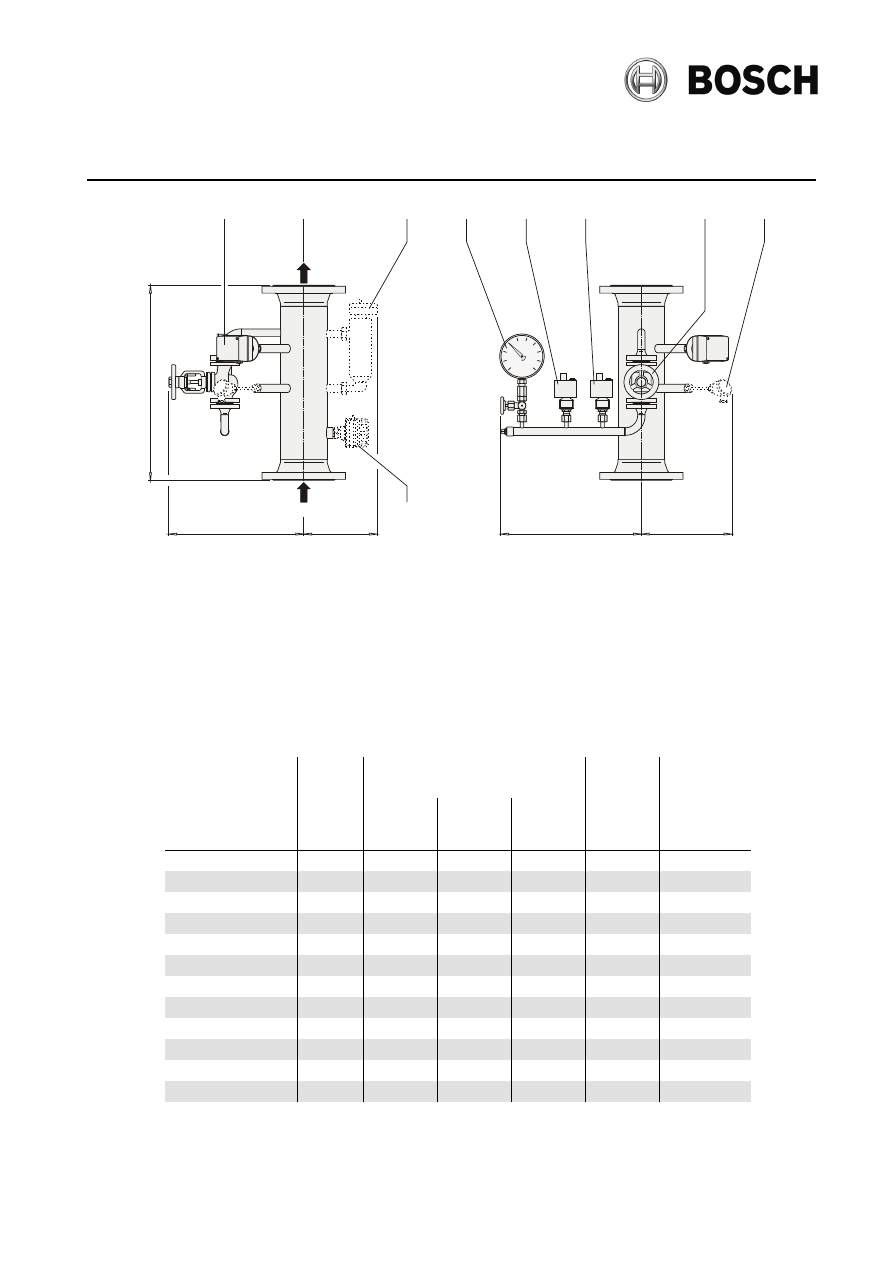

Отдельные размеры

Cливное, расширительное и

охлаждающее устройство BET



DA379



Издание 1 (07/12)



Возможны изменения

Стр. 1 из 2



B34.006

Запорная арматура (дроссель)

B34.101

Подключение для сливной воды с температурой
выше температуры кипения при давлении
окружающей среды

B34.007

Регулировочный клапан (магнитный)

B34.100

Подключение для вентиляции

B34.008

Запорная арматура

B34.102

Подключение для слива в канал

B34.009

Датчик температуры

B34.103

Подключение для сливной воды ниже
температуры кипения при температуре
окружающей среды

B34.010

Индикатор температуры

B34.104

Подключение для сброса

B34.012

Контрольное отверстие (со стороны воды)

B34.105

Подключение для охлаждающей воды

B34.021

Манометр

B34.106

Подключение для сброса питательной воды








Отдельные размеры

Cливное, расширительное и

охлаждающее устройство BET



DA379



Издание 1 (07/12)



Возможны изменения

Стр. 2 из 2





Cливное, расширительное и охлаждающее устройство BET



Отгрузочный вес

Эксплуатационный вес

Максимальный вес

 1)

Тип

[кг]

[кг]

[кг]

150

104

179

254

265

142

274

407

450

190

415

640

1 000

285

785

1 285





Размеры

Тип

L 1



L 3

L 4

L 5

B 1

B 3

H 1

H 2

H 3



[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

150

645

590

320

325

582

225

1 229

631

281

265

795

740

395

400

732

225

1 221

603

283

450

895

840

445

450

832

225

1 468

703

283

1 000

1 195

1 150

600

595

1 092

500

1 715

765

280





Размеры

Опорная рама

Поверхность прилегания

Тип

H 4

H 5

L 2

B 2

B 4





[мм]

[мм]

[мм]

[мм]

[мм]

2

150

171

161

640

75

325

0,049

265

173

163

790

75

325

0,049

450

173

163

890

75

325

0,049

1 000

170

160

1 200

75

600

0,09



Тип

Подключение для



B34.102

 2)



B34.104

 3)



B34.105

 3)



B34.106

 3)



150

DN

PN



DN80 PN16

R 1”

R 1”

R 1½”

265

DN

PN



DN80 PN16

R 1”

R 1”

R 1½”

450

DN

PN



DN100 PN16

R 1”

R 1”

R 2”

1 000

DN

PN



DN100 PN16

R 1”

R 1”

R 2”


•

Указания и данные по требованиям к помещению для установки котлов, смотри Техническую информацию TI024.

•

Объем поставки указывается в подтверждении получения заказа.

•

Предназначено для котельных установок максимум с 3 котлами.

•

Если длина трубопровода удаления воздуха превышает 10 м, присоединительный патрубок B34.100 необходимо выполнить с
ближайшим большим значением условного прохода (DN).

•

Патрубки  для  удаления  воздуха  (B34.100),  сливной  воды  с  температурой  выше  температуры  кипения  (B34.101)  и  ниже
температуры кипения (B34.103) должны устанавливаться в емкость силами заказчика.

•

Трубопровод,  по  которому  проходит  сливная  вода  с  температурой  ниже  температуры  кипения,  и  трубопровод  для  сливной
воды  с  температурой  выше  температуры  кипения  необходимо  отдельно  подсоединять  к  системе  расширения,  рекуперации
теплоты и сливной воды. В качестве условного прохода патрубка можно использовать диаметр трубопровода.

•  Патрубки  для  сливной  воды  с  температурой  выше  температуры  кипения  (B34.101)  при  монтаже  должны  быть  соединены  с

паровым  пространством  (как  минимум  на  200 мм  выше  подключения  сточного  трубопровода  B34.102)  и  распределены  по
периметру сбросного расширителя.

•  Патрубки  для  сливной  воды  с  температурой  ниже  температуры  кипения  (B34.103)  при  монтаже  должны  быть  соединены  с

водяным пространством (то есть ниже подключения сточного трубопровода B34.102).

1)

Максимальный вес, включая 100 % запас воды.

2)

Номинальный диаметр для фланцев в соответствии с DIN 2633/2634/2635.

3)

Трубная резьба в соответствии с DIN 2999.

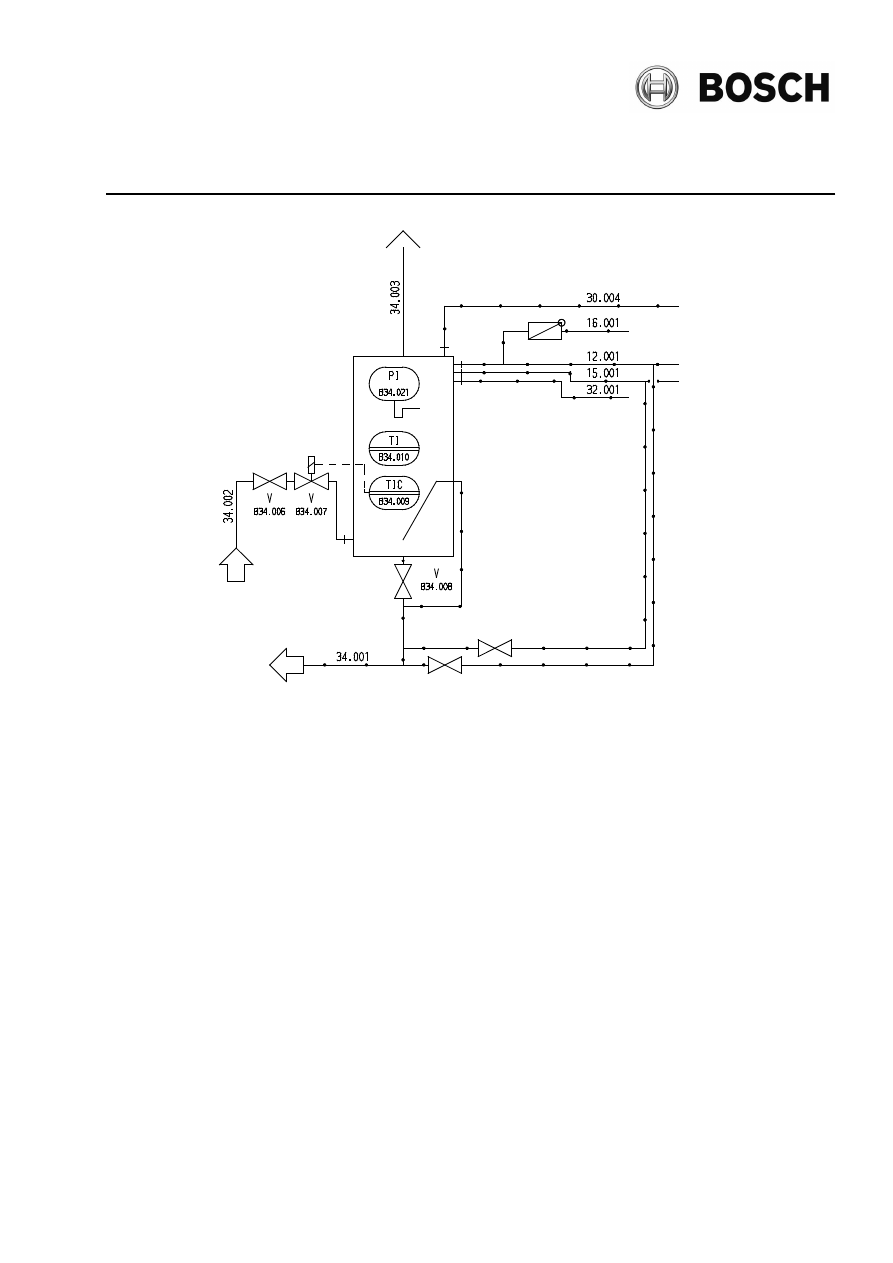

Схема трубопроводов

Cливное, расширительное и охлаждающее

устройство BET





DA380



Издание 1 (07/12)





Возможны изменения





Позиция  Наименование

Позиция  Наименование

B34.006

Запорная арматура для охлаждающей воды
(дроссель)

B34.009

Датчик температуры сливной воды

B34.007

Регулировочный клапан для охлаждающей воды
(магнитный)

B34.010

Индикатор температуры

B34.008

Запорная арматура

B34.021

Манометр

Позиция  Наименование

Позиция  Наименование

12.001

Сбросной трубопровод, котел

32.001

Дренажный  трубопровод  и  трубопровод  удаления
воздуха

15.001

Трубопровод продувки водоуказательной колонки  34.001

Сточный трубопровод к каналу

16.001

Трубопровод обессоливания котловой воды

34.002

Трубопровод воды охлаждения

30.004

Сбросной трубопровод для питательной воды

34.003

Трубопровод удаления воздуха



•

Указания и данные по требованиям к помещению для установки котлов, смотри Техническую информацию TI024.

•

Объем поставки указывается в подтверждении получения заказа.

•

Предназначено для котельных установок максимум с 3 котлами.

•

Если длина трубопровода удаления воздуха превышает 10 м, необходимо применять трубу с ближайшим большим
значением условного прохода (DN).

•

Клапан(ы) сброса на водоподводящих трубопроводах необходим(ы) необходимы для остаточного опорожнения
присоединительных трубопроводов только для трубопровода с подъемом.  Этот(эти) клапан(ы) сброса следует открывать
только при отсутствии давления в установке.

•

Все подключения трубопроводов 12.001, 15.001 и 16.001 при установке должны быть соединены с паровым пространством
(распределены на высоте не менее 200 мм над подключением сброса на BET) расширителя.



Технические спецификации



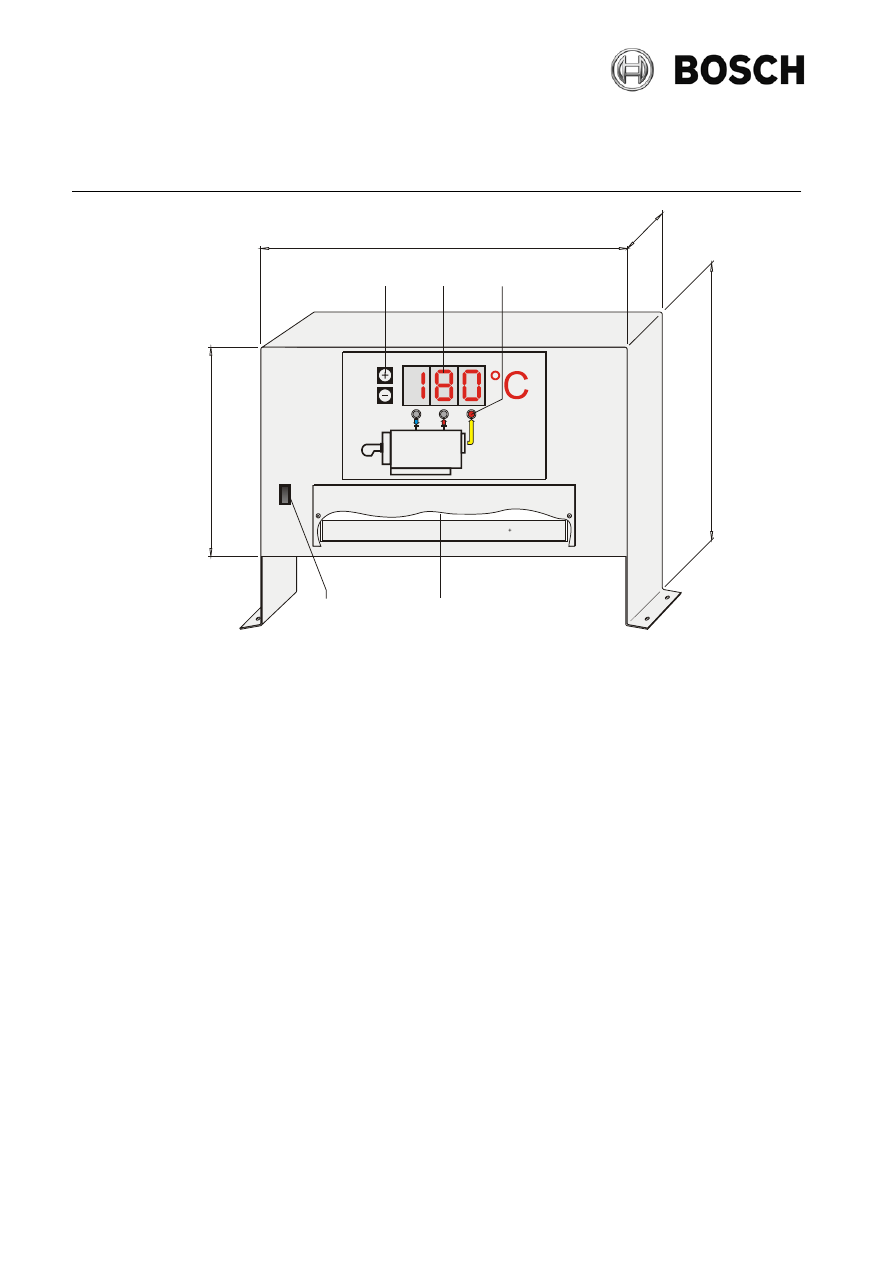

Измерительно-индикационный модуль UNIMATIC  A



Измерительно- регулировочный модуль UNIMATIC B, C, D





DA130



Ausgabe 1 (07/12)



возможны изменения

15

0

2

0

0

2

6

5

350

5

4

1

3

2

TÜV

Regler Stufe 3

controller stage 3

Regler Stufe 2

controller stage 2

Wächter max.

monitor max.

Begr. entriegeln

limiter reset





 1

Цифровой индикатор температуры  (0-300°C)

2

Кнопка для настройки пределов температуры

3

Светодиоды (актуальная индикация температуры)

4

Термостат

5

TÜV-

переключатель для проверки ограничителя

(нет в типе A)



UNIMATIC

Максимальная

температура

термостата

Регулировка

горелки

Расположение термостатов

Тип

[°C]



регулятор

ступень 3

регулятор

ступень 2

контроля

макс.

ограничитель

     A









B - 100

B - 120

0 - 100

0 - 120

двухступенчатая

•



•



•



•



C - 100

C - 120

0 - 100

0 - 120

модулирующая





•



•



D - 100

D - 120

0 - 100

0 - 120

трехступенчатая

•



•



•



•





•

Цифровая индикация показывает температуру подачи, возврата и температуру дымовых газов (20мм размер шрифта).

•

Переключение индикации на интервалы с сигналами при помощи светодиодов для показания измеренной температуры



•

Возможно показывать только одну температуру

(настройка при помощи кнопки).  Допуски измерений

±

2°C.

•

Температура измеряется при



помощи погруженного датчика Pt1000.

•

При  помощи  кнопки  для  каждой  из  трех  температур  можно  установить  предел.

При  достижении  предельного  значения  начинает

мигать светодиод. При помощи трех контактов с нулевым потенциалом возможен выход сигнала предельного значения. Передача
температуры возможна при помощи трех пассивных выходов 4-20 mA (внешнее питание 24V DC).



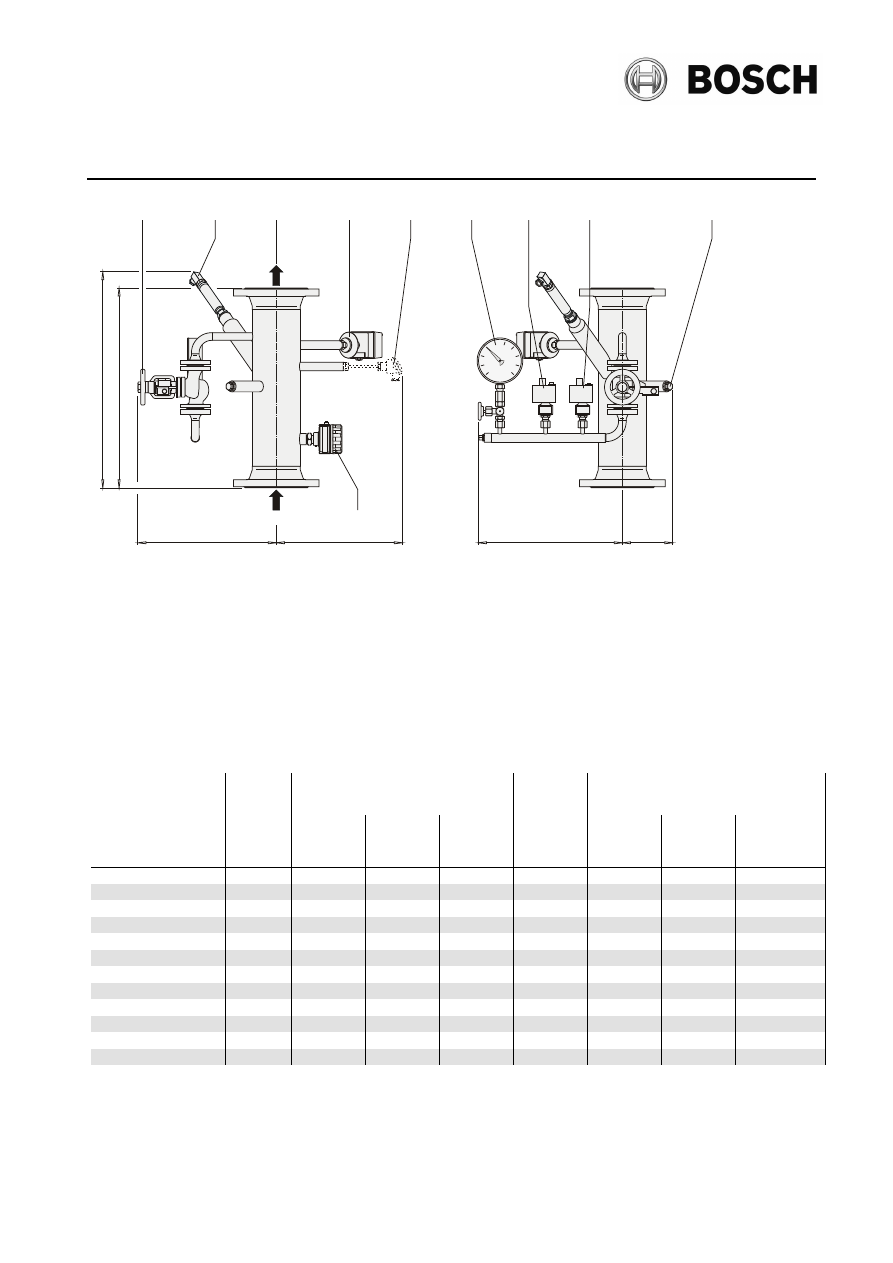

Основные габариты





проставка прямого потока SP





Для отопительного котла UNIMAT, предохранительная температура ≤ 115°C,



DA131

укомплектован в соответствии с  EN 12828 - часть 4



Издание  2 (08/12)



возможны изменения



D10.004

ограничитель температуры

D10.013

контроллер потока (опция)

D10.014

регулятор температуры (только для бесступенчатой регулировки мощности) (опция)

D10.500

подключение прямой поток

D14.001

манометр (c контрольная функция)

D14.002

ограничитель давления (макс..)

D14.006

трубка коллектора датчиков - запорная арматура DN 20

D14.006

ограничитель уровня (выполнен как переключатель минимального давления)

D15.006

ограничитель уровня (выполнен как поплавковый переключатель) (опция)



проставка прямого

потока

условный

проход

Размер



Объём

отгрузочный

вес



Тип



D10.500

L 1

B1

B2

[

мм

[

мм

[

мм

[

л

[

кг

SP   50

  50

300

450



225



3,3



24



SP   65

  65

300

450

225

3,8



25

SP   80

  80

300

450

225

4,3



27

SP 100

100

310

460

240

6,3



33

SP 125

125

320

475

250

9,3



38

SP 150

150

330

490

265

13,8



44

SP 200

200

345

515

290

23,3



59

SP 250

250

365

540

320

38,0



77

SP 300

300

385

565

345

53,0



94

SP 350

350

395

580

360

62,0



130

SP 400

400

415

610

385

83,0



141

SP 500

500

450



660



435



130,0



210



•  Фланцевые присоединения в соответствии с DIN 2633 PN16 (  16 бар, ≤ 120°C)
•

Обычный монтаж на котле см. технический лист “Основные габариты” котла

•

При желании  oграничитель давления в соответствии с  EN 12828 - часть 4.6.2 интегрирован в котел



BAR

~510

L 1

B 1

B 2

7

0

0

D15.006

D10.500

D10.004

D10.500

D14.006

D14.005

D14.002

D14.001

D10.014

D10.013

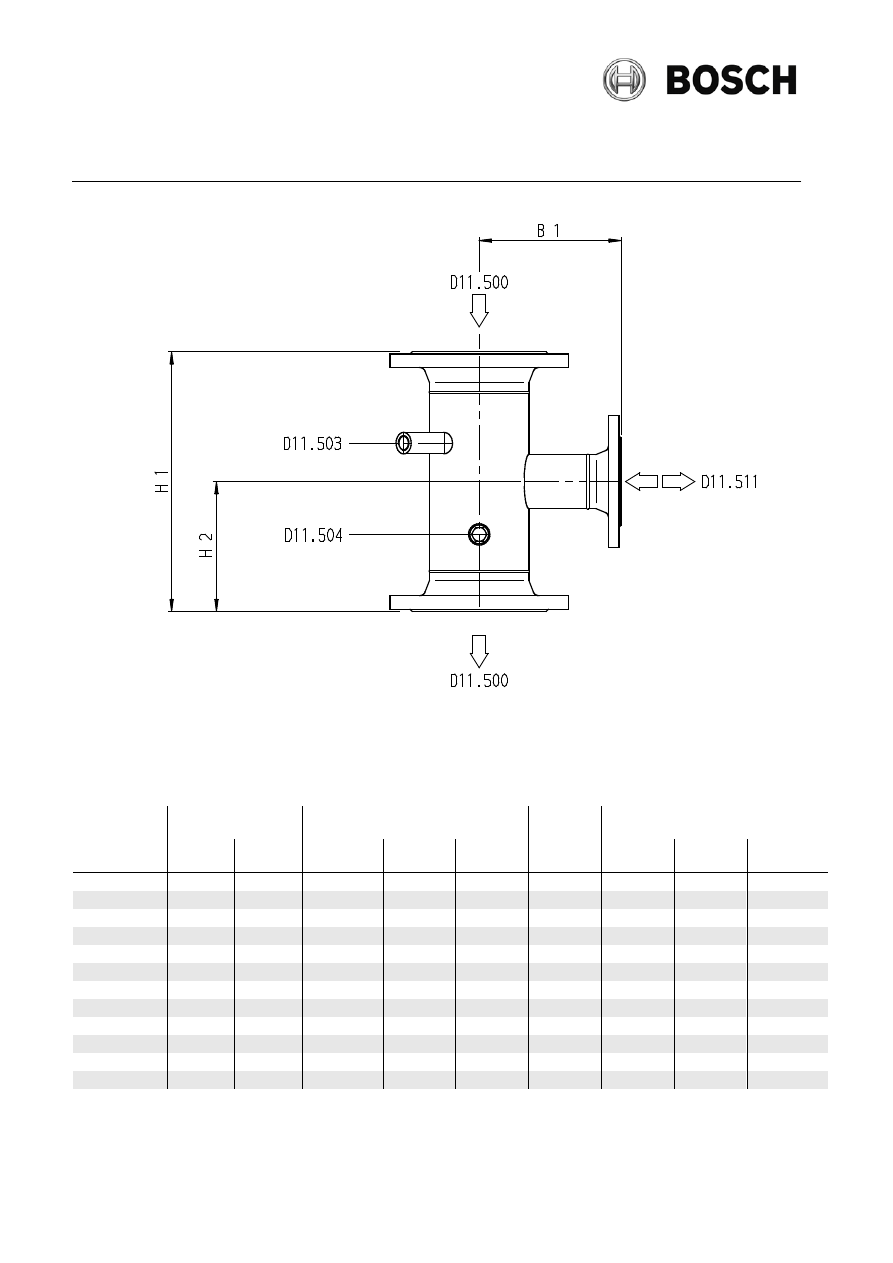

Основные габариты


Промежуточная деталь линии возврата RP



Для водогрейного котла UNIMAT

DA132



Издание 1 (07/12)



Стр 1 из 1







D11.500

Присоединение для возврата

D11.503

Присоединение для температурного сенсора

D11.511

Присоединение для расширительного трубопровода

D11.504

Присоединение для устройства контроля температуры

(опция)




промежуточная
деталь возврата

Номинальный диаметр

Габариты

Объем

Транспортировочный вес



D11.500

1)

  D11.511

2)



H 1

H 2

B 1



PN 16

PN 25

PN 40

Тип

[DN]

[DN]

[мм]

[мм]

[мм]

[л

[кг]

[кг]

[кг]

RP 50

50

25

350

175

125

10

RP 65

65

32

350

175

135

12

13

RP 80

80

40

350

175

145

13

15

RP 100

100

50

350

175

160

18

21

RP 125

125

65

350

175

225

24

30

RP 150

150

65

350

175

240

32

40

RP 200

200

80

400

200

270

13

48

58

66

RP 250

250

100

450

225

305

23

67

83

101

RP 300

300

125

500

250

335

37

92

110

142

RP 350

350

150

550

275

405

50

125

156

192

RP 400

400

150

550

275

430

65

147

189

251

RP 500

500

200

650

325

500

123

228

278

331


•

Данные по размерам с допуском ± 1 %; данные транспортировочного веса с допуском ± 4 %



1)



Номинальный диаметр для фланцев в соответствии с DIN 2633 / 2634 / 2635

2)

Номинальный диаметр для фланцев в соответствии с  DIN 2633 / 2635



Основные габариты





проставка прямого потока SP





Для отопительного котла UNIMAT, предохранительная температура ≤ 120°C,



DA137

укомплектован в соответствии с  EN 12828 - часть 4



Издание  2 (08/12)



возможны изменения

BAR

~

7

7

0

7

0

0

D10.014

D10.004

D14.001

D14.005

D15.006

D10.012

D14.006

D14.002

~510

L 1

D10.500

B 1

B 2

D10.500

D10.013



D10.500



Присоединение для подачи



D10.004



Ограничитель температуры

(Двойной термостат)



D10.012



Устройство отбора пробы (глухая заглушка)



D10.013



Устройство контроля потока



D10.014



Регулятор температуры

(только при бесступенчатой регулировке мощности)  (опция)



D14.001



Манометр (с проверочной функцией)

D14.002



Ограничитель давления

(макс.)



D14.005



Запорная арматура маностатной трубки DN 20



D14.006



Ограничитель давления

(мин.)





проставка прямого

потока

условный

проход





размер

Объём

отгрузочный вес

тип



D10.500

L 1

B1

B2



PN 16

PN 25

PN 40

[DN]

[

мм

[

мм

[

мм

[

л

[

кг

[

кг

[

кг

SP   50

  50

155

450

405

4,3

-

33

SP   65

  65

155

450

405

4,8

34

35

SP   80

  80

155

450

405

4,8

34

36

SP 100

100

165

460

415

6,8

41

45

SP 125

125

175

475

430

10,3

47

52

SP 150

150

185

490

445

14,3

52

60

SP 200

200

200

515

470

23,3

68

78

87

SP 250

250

220

540

495

37,3

82

105

123

SP 300

300

240

565

520

53,0

100

116

172

SP 350

350

250

580

535

62,0

134

163

212

SP 400

400

270

610

565

83,0

146

211

273

SP 500

500

305

660

615

131,0

215

280

330



•

Обычный монтаж на котле см. технический лист “Основные габариты” котла

•

Фланцевые  присоединения в соответствии  с  DIN 2633/2634/2635 –  в соответствии  с  максимально  допустимым  рабочим
давлением котла



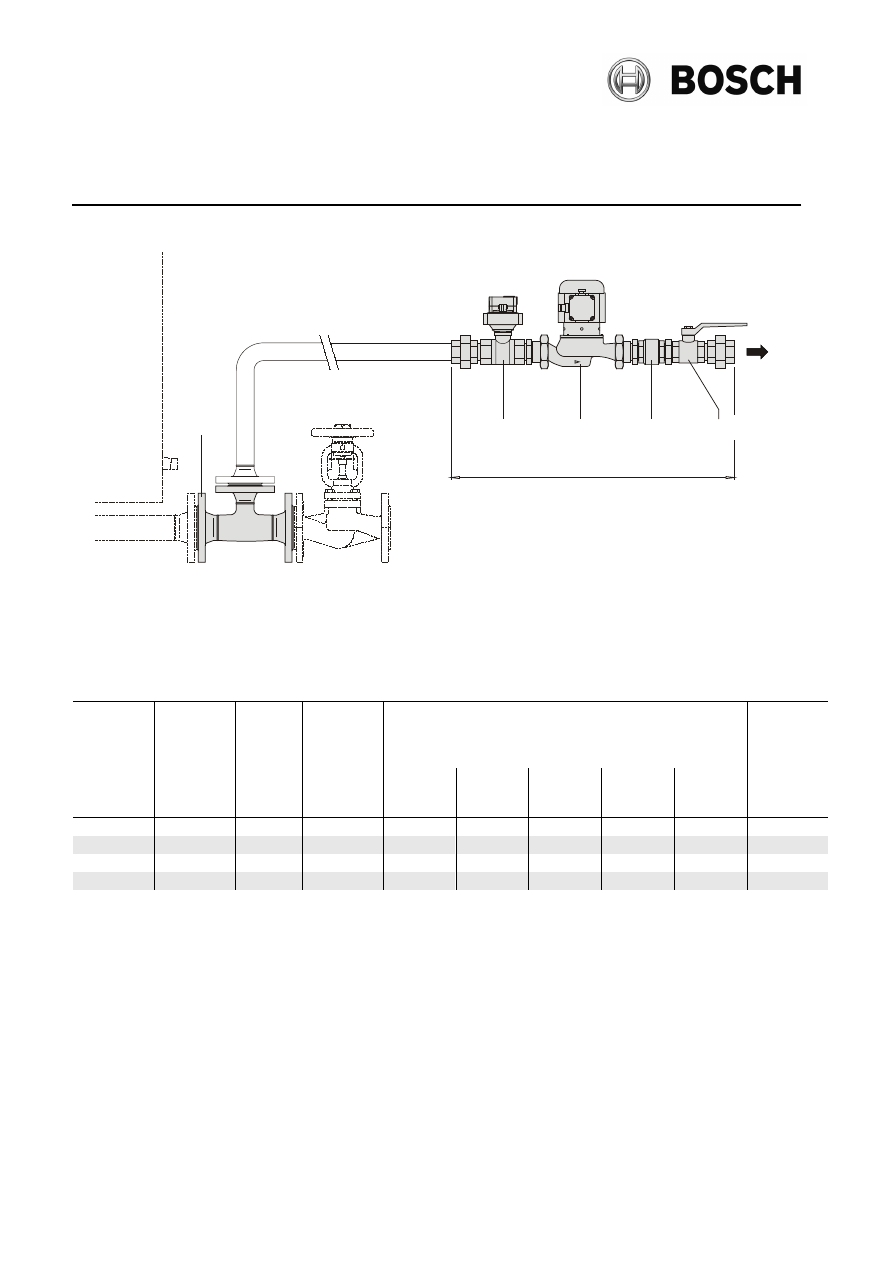

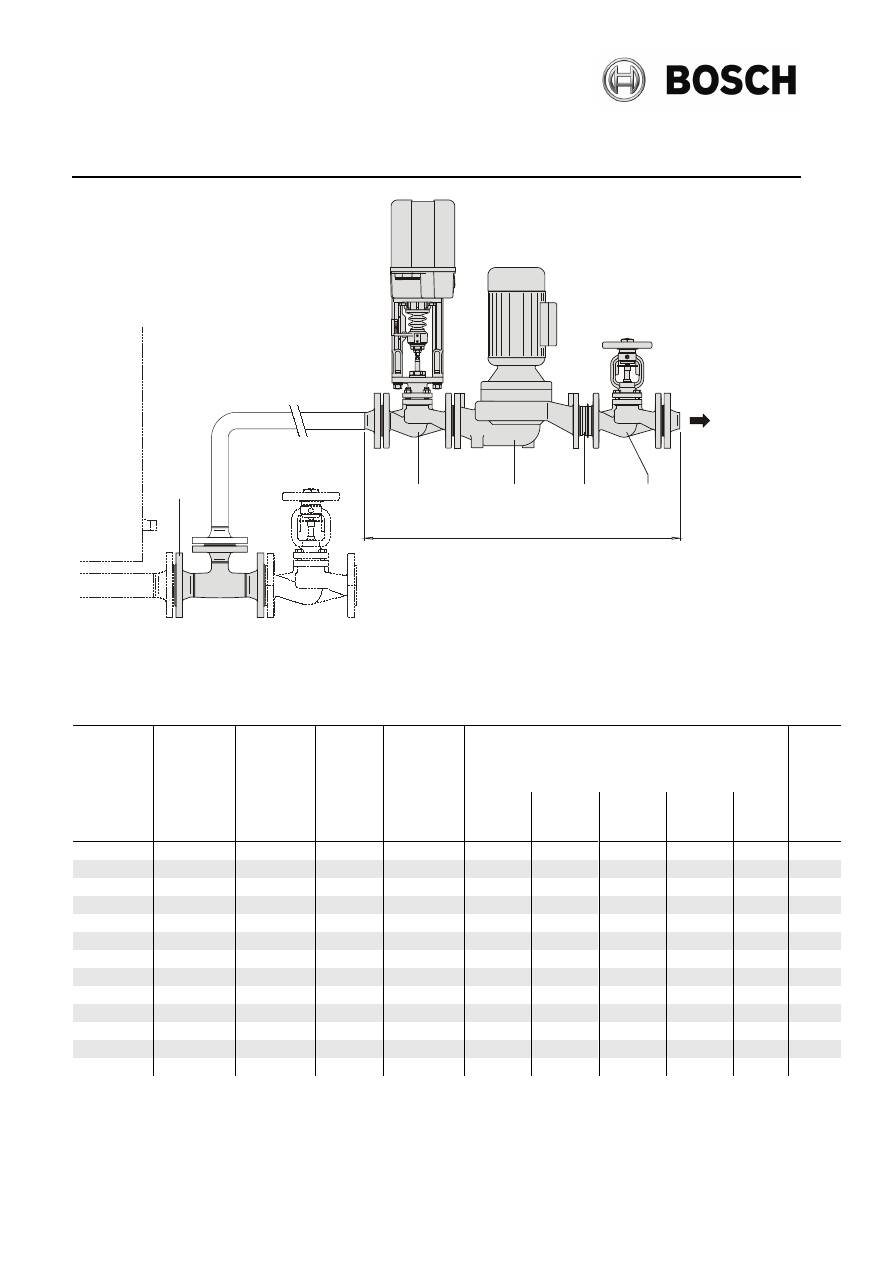

Основные и отдельные габариты

Устройство поддержания температуры HD


Давление сети ≤ 10 бар; Температура воды ≤ 115°C



DA135



Издание 2 (01/13)



1 / 1



D13.010

D13.013

D13.007

D13.011

D13.012

13.003

L 1







D13.007

Насос поддержания температуры

D13.010

Запорная арматура (моторная)

D13.011

Обратный клапан

D13.013

Тройник на сливе

D13.012

Запорная арматура

13.003

Трубопровод поддержания температуры




Устройства

удержания

горячей

температуры

Применяется

для макс.

теплопроизво

дительности

котла не

более

Габарит  Производител

ьность

мотора

насоса

Номинальные внутренние диаметры

Транспортиро

вочный вес



L 1



D13.007

1)



D13.010

1)



D13.011

1)



D13.012

1)



D13.013

2)





Тип

[kW]

[

мм]

[kW]

[DN]

[DN]

[DN]

[DN]

[DN]

[

кг]

HD 1

1000

579

0,02

40

20

20

20

25 / 20

HD 2

5200

631

0,02

40

25

25

25

32 / 25

10

HD 3

12600

676

0,05

50

32

32

32

50 / 32

16

HD 4

19200

721

0,25

50

40

40

40

50 / 40

20





•

Схемы трубопроводов см. технические листы DA116 DA117

•

Указание размеров с допуском ± 1 %; указание веса с допуском ± 3 %

1)

Трубная резьба в соответствии с DIN 2999

2)

Номинальный диаметр для фланца в соответствии с DIN 2633 / 2634 / 2635





Основные и отдельные габариты

Устройство поддержания температуры HD

.





Давление сети ≤ 16 бар;

Предохранительная температура

≤ 180°C



DA174



Издание 1 (07/12)



возможны изменения





D13.007

Насос поддержания горячей температуры

D13.010

Запорная арматура (моторная)

D13.011

Обратный клапан

D13.013

Тройник на сливе

D13.012

Запорная арматура

13.003

Трубопровод поддержания горячей температуры



Устройства

удержания

горячей

температуры

Применяется

для макс.

теплопроизво

дительности

котла не

более

Применяется

для

Предохранит

ельная

температура



Габарит  Производител

ьность

мотора

насоса

Номинальные внутренние диаметры

Транспо

ртировоч

ный вес



L 1



D13.007

1)

  D13.010

1)

  D13.011

1)

  D13.012

1)



13.003



Тип

[kW]

[°C]

[

мм]

[kW]

[DN]

[DN]

[DN]

[DN]

[DN]

[

кг]

HD 1-140

1000

140

802

0,25

32

32

32

32

32

49

HD 2-140

5200

140

802

0,25

32

32

32

32

32

52

HD 3-140

12600

140

802

0,37

32

32

32

32

32

52

HD 4-140

19500

140

802

0,37

32

32

32

32

32

53

HD 5-140

26000

140

1170

0,37

32

40

40

40

40

67

HD 6-140

38000

140

1170

0,55

32

40

40

40

40

67























HD 1-180

1000

180

1120

0,55

40

32

32

32

32

70

HD 2-180

5200

180

1120

0,55

40

32

32

32

32

71

HD 3-180

12600

180

1120

0,55

40

32

32

32

32

74

HD 4-180

19500

180

1120

0,55

40

32

32

32

32

74

HD 5-180

26000

180

1226

0,55

50

40

40

40

40

79

HD 6-180

38000

180

1226

0,55

50

40

40

40

40

79


•

Схемы трубопроводов см. технические листы DA116 DA117

•

Указание размеров с допуском ± 1 %; указание веса с допуском ± 3 %

1)

Номинальный диаметр для фланца в соответствии с DIN 2633 / 2634 / 2635



D13.013

D13.010

D13.007

D13.011

D13.012

13.003

L 1

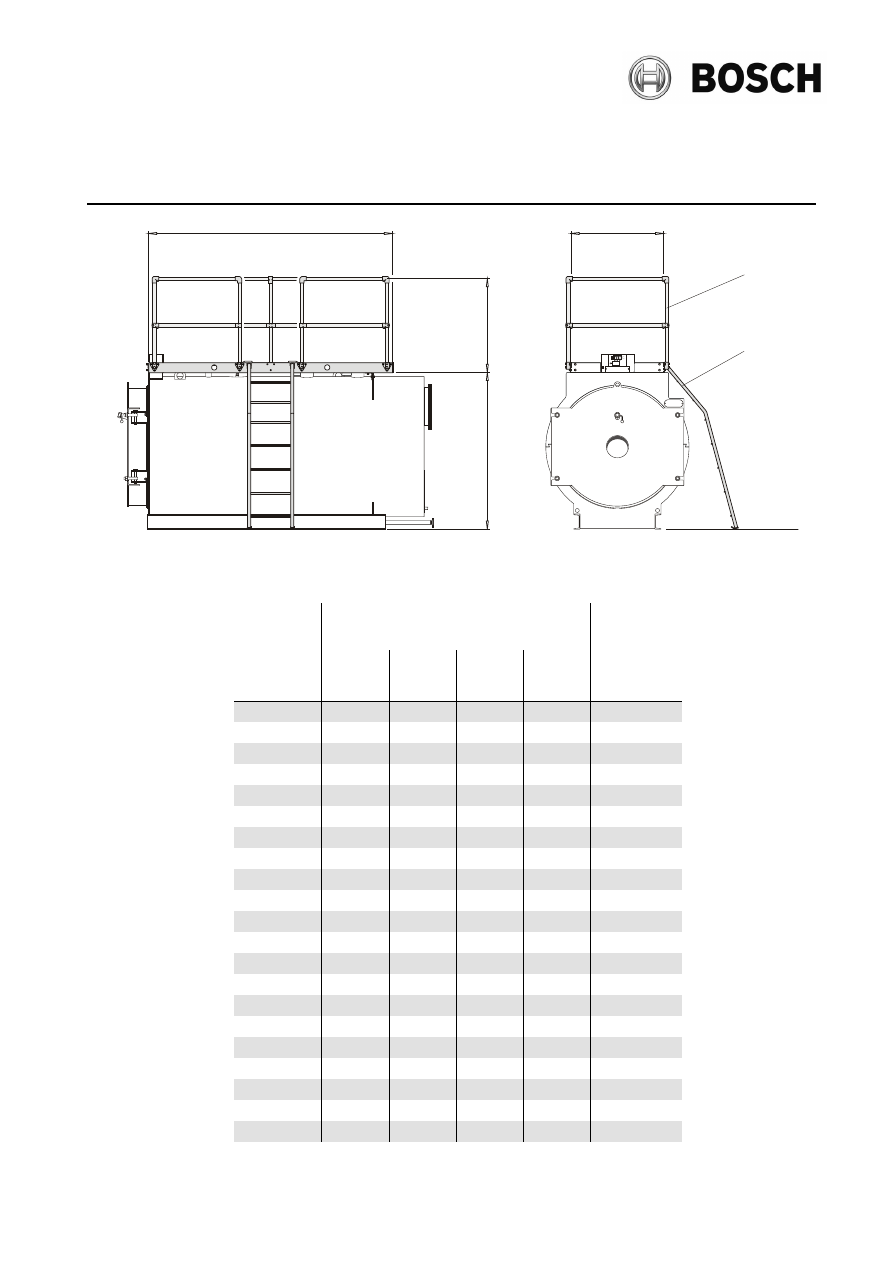

Основные габариты

Верхняя часть котла доступная для прохода с

перилами и лестницей



Для котла UNIMAT UT-L, UT-M



DA123



Издание  1

 (07/12)





возможны изменения

1 / 2

L 1

B 1

1

1

0

5

H

 1

D07.003

D07.002






D07.002

Ограждение



D07.003

Лестница




UNIMAT

 UT-L, UT-M

размер

вес

1)

Тип



L 1

B1

B2

H1

[

мм

[

мм

[

мм

[

мм

[~

кг

UT-  _2

2150

900

1280

1505

155

UT-  _4

2150

900

1280

1505

155

UT-  _6

2400

900

1365

1605

165

UT- _8

2600

1000

1455

1705

195

UT- _10

2400

900

1365

1605

165

UT- _12

3100

1100

1400

1755

235

UT- _14

2600

1000

1455

1705

195

UT- _16

3100

1100

1500

1855

235

UT- _18

3100

1100

1400

1755

235

UT- _20

3450

1100

1530

1905

255

UT- _22

3800

1200

1555

2005

305

UT- _24

3100

1100

1500

1855

235

UT- _26

3950

1200

1615

2105

315

UT- _28

3450

1100

1530

1905

255

UT- _30

3800

1200

1555

2005

305

UT- _32

4300

1400

1750

2305

405

UT- _34

3950

1200

1615

2105

315

UT- _36

4500

1400

1840

2155

420

UT- _38

4800

1600

1905

2605

490

UT- _40

4300

1400

1750

2305

405

UT- _42

4500

1400

1840

2455

315

Основные габариты

Верхняя часть котла доступная для прохода с

перилами и лестницей



Для котла UNIMAT UT-L, UT-M



DA123



Издание  1

 (07/12)





возможны изменения

2 / 2



UT- _44

5100

1800

2040

2755

420

UT- _46

4800

1600

1905

2605

490

UT- _48

5400

1800

2200

2905

610

UT- _50

5100

1800

2040

2755

590

UT- _52

6100

1800

2275

3105

680

UT- _54

5400

1800

2200

2905

610

UT- _56

6600

2000

2435

3405

900

UT- _58

6100

1800

2275

3105

680

UT- _60

6600

2000

2435

3405

900

UT- _62

7000

2000

2490

3605

980

UT- _64

7000

2000

2490

3605

680



1)

Общий вес вместе с перилами и лестницей

•

Максимальная нагрузка на поверхность: 2 kN/m²



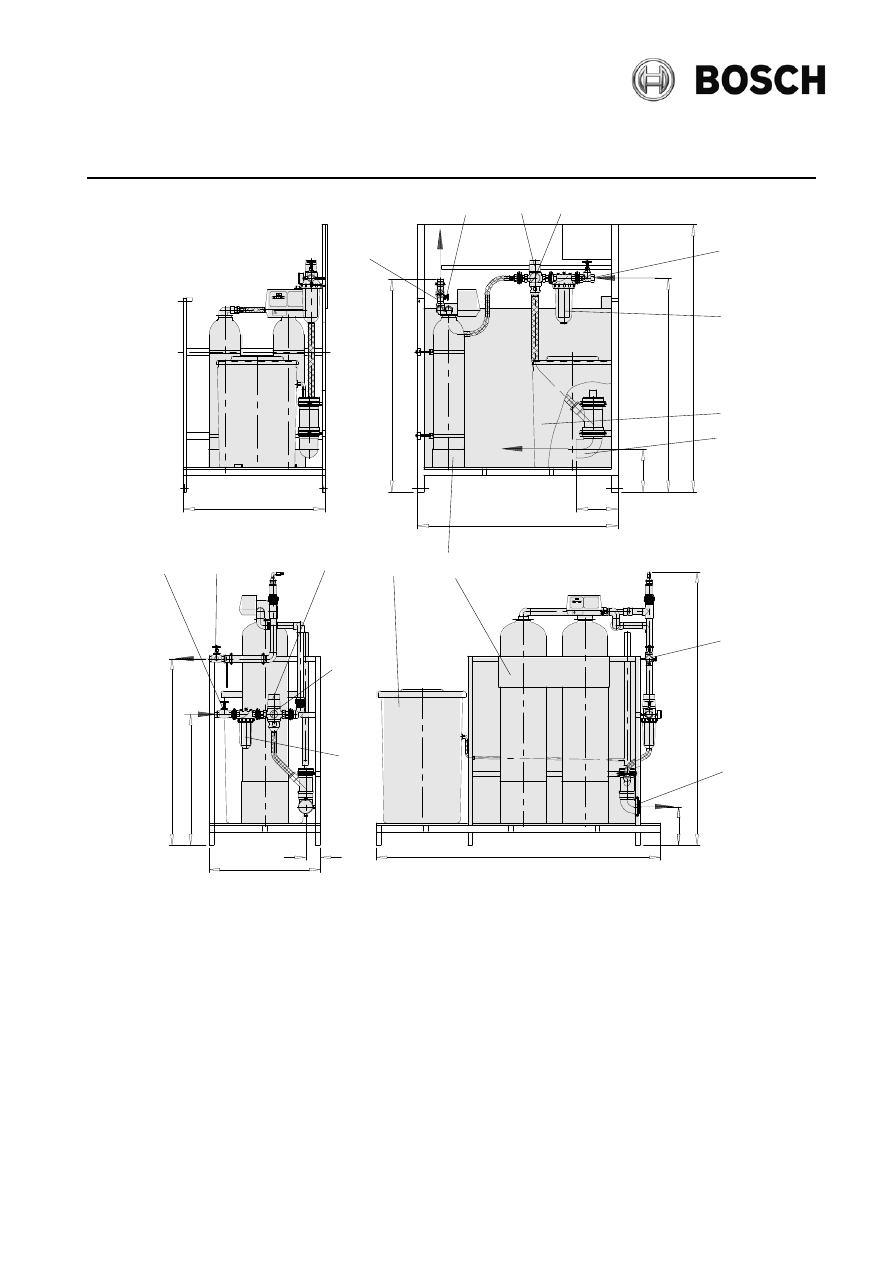

габаритные размеры



водоподготовительный модуль



WTM



DA018



Издание

1 (07/12)



стр

 1 / 2

возможны изменения




Конструкция до типа 3,5

A41.007  A41.004  A41.006

A41.002

A41.003

A41.005

A41.001

A41.010

B 1



Конструкция до типа  5,0

L 1

L 2

A41.003

A41.002

A41.004

A41.001

A41.000

A41.003

A41.006

A41.005

A41.010

B 1

B 2

L 1

H 3



H 4



H 2



H 1



H 3



H 2



H 4



H 1












































A41.000

Завод умягчения воды

A41.005

фильтровая арматура



A41.001

емкость для растворения соли



A41.006

манометр



A41.002

регулировочная арматура

подпиточная вода



A41.007

отбор пробы



A41.003

запорная арматура сырая вода



A41.010

сливное присоединение



A41.004

запорная арматура обратного потока













WTM-DM

водоподготовительный модуль

модуль двойной

с управлением по количеству



WTM-DQ

водоподготовительный модуль

модуль двойной

точное управление



















содержание   ..  12  13  14  15   ..
