Промышленные котельные установки Bosch - часть 13





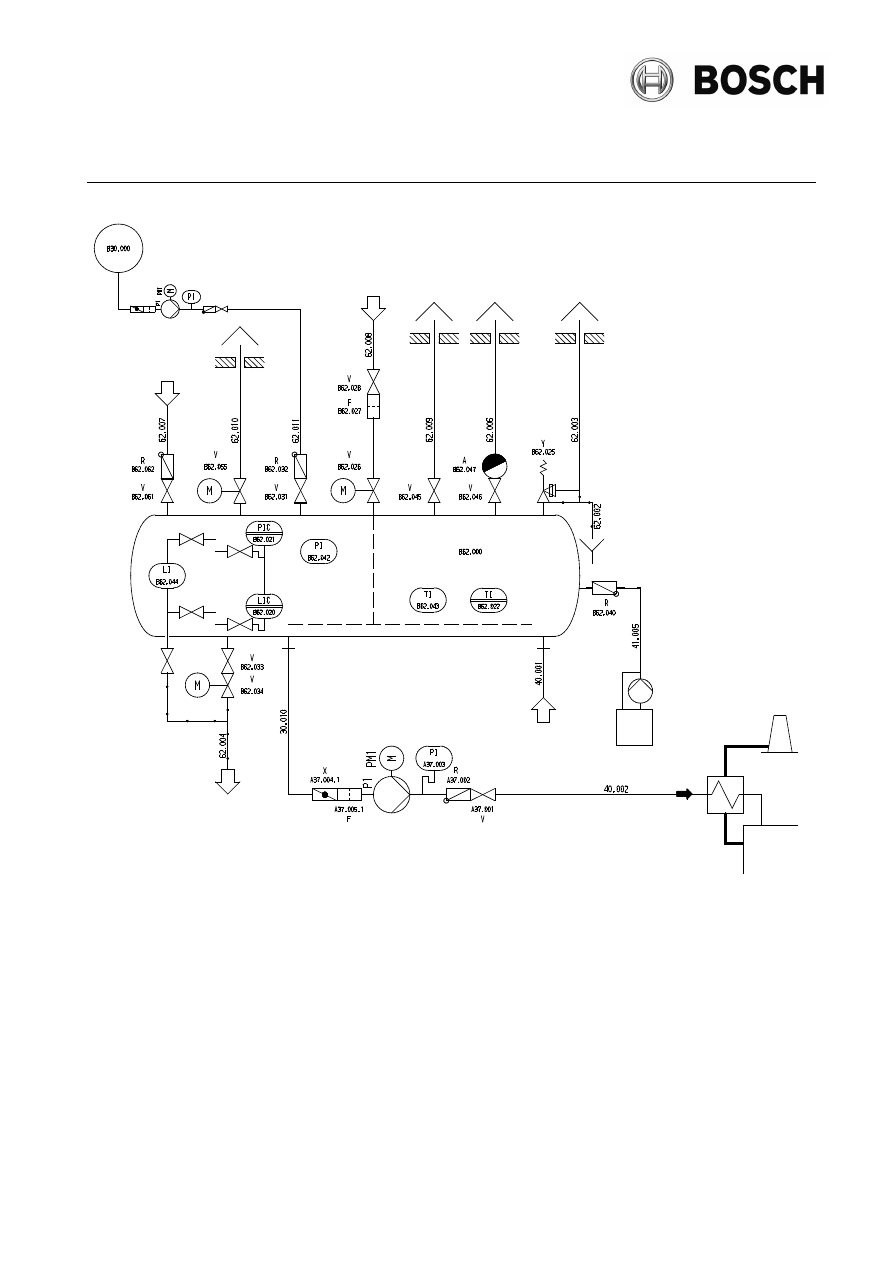

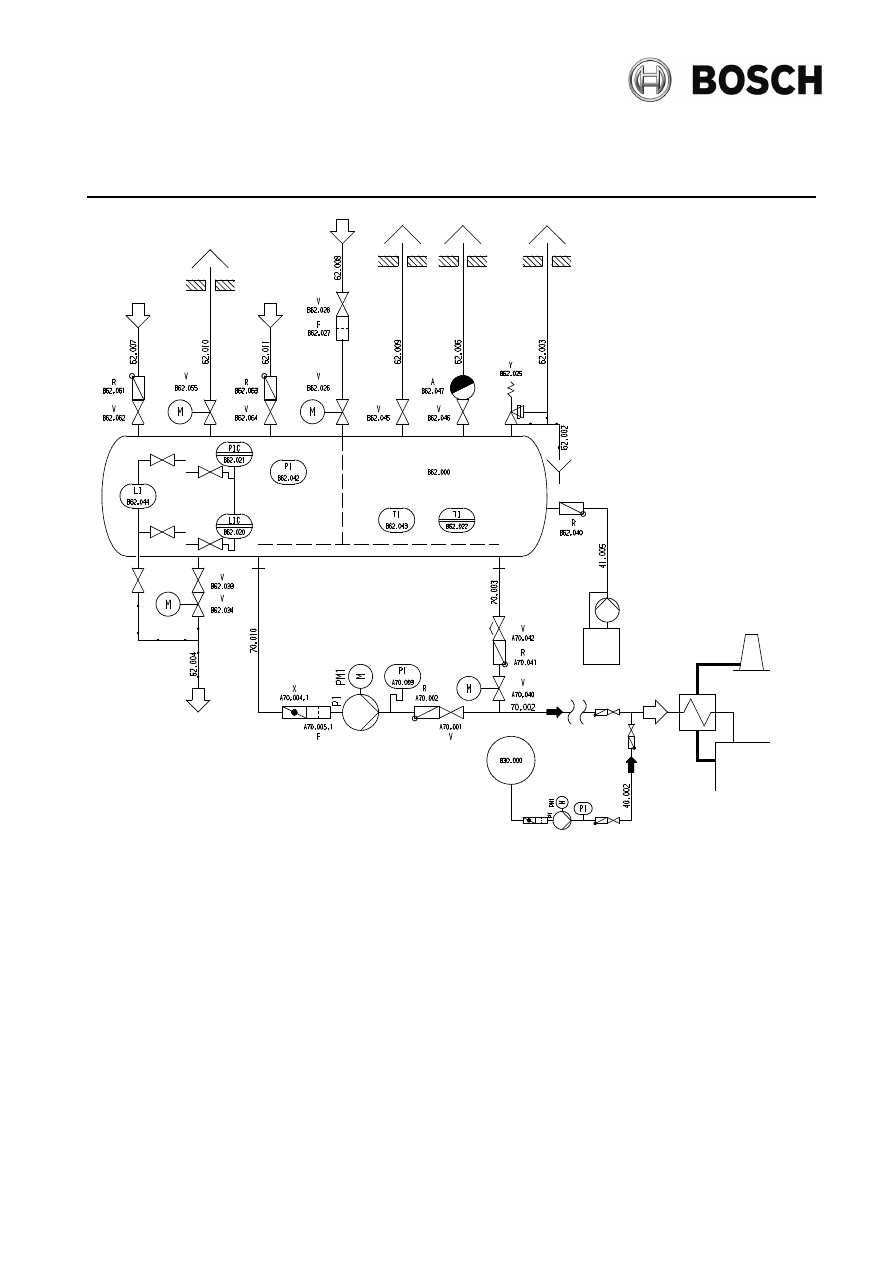

схема трубопроводов



Системы конденсата высокого давления CHP



Для работы в качестве приемника – установка в котельной





DA090

Издание 1 (07/12)





Стр. 1 из 2

возможны изменения



A37.001

запорная арматура
(

дроссель)

B62.025

арматура  защиты  от  избыточного

давления

B62.042

манометр

опция

A37.002

обратная арматура

B62.026

арматура

регулировки

нагрева

(

моторный)

B62.043

индикатор температуры

опция

A37.003

манометр

B62.027

фильтровая арматура

опция

B62.044

индикатор уровня

опция

A37.004

запорная арматура

B62.028

запорная арматура

опция

B62.045

запорная арматура (запуск)

A37.005

фильтровая арматура

B62.031

запорная арматура для

подпиточная вода

B62.046

запорная арматура

B30.000

бак питательной воды

B62.032

обратная арматура для

подпиточная вода

B62.047

Вентиляционная арматура
(

тепловой)

B62.000

Конденсатный бачок

высокого давления

B62.033

запорная арматура сброса

B62.055

перепускная арматура
(

моторный)

B62.020

регулятор уровня

B62.034

запорная арматура сброса
(

моторный)

B62.061

запорная арматура конденсат 1

B62.021

регулятор давления

B62.036

Обратный клапан греющего пара

опция

B62.062

обратная арматура конденсат 1

B62.022

Цифровой температурный

индикатор

опция

B62.040

обратная арматура химикатов

опция







схема трубопроводов



Системы конденсата высокого давления CHP



Для работы в качестве приемника – установка в котельной





DA090

Издание 1 (07/12)





Стр. 2 из 2

возможны изменения


трубопровод


37.010

питательный насос всасывающей

линии

62.003

продувочный трубопровод

защиты от избыточного

давления

62.008

паропровод нагрева

40.001

трубопровод свободного хода насоса  62.004  Сливной трубопровод к

барбатеру

62.009

провод запуска

40.002

напорный трубопровод питательной

воды

62.006

трубопровод удаления воздуха  62.010  Обводной перепускной

трубопровод пара

41.005

трубопровод дозировки химикалий

62.007

Трубопровод подачи конденсата

высокого давления

62.011

Трубопровод подачи свежей

воды

62.002

сливной трубопровод защиты от

избыточного давления



































•

указание и данные по требованиям к помещениям для установки котлов см. Техническую информацию TI024.





схема трубопроводов



Системы конденсата высокого давления CHP



Для параллельной работы – установка рядом с потребителями



DA091

Издание 1 (07/12)





Стр. 1 из 2

возможны изменения



B30.000

бак питательной воды

B62.036

Обратный клапан греющего

пара

опция

B62.063

запорная арматура конденсат 2

B62.000

Конденсатный бачок высокого

давления

B62.040

обратная арматура

химикатов

опция

B62.064

обратная арматура конденсат 2

B62.020

регулятор уровня

B62.042

манометр

опция

A70.001

запорная арматура (дроссель)

B62.021

регулятор давления

B62.043

индикатор температуры

опция

A70.002

обратная арматура

B62.022

Цифровой температурный

индикатор

опция

B62.044

индикатор уровня

опция

A70.003

манометр

B62.025

арматура

защиты

от

избыточного давления

B62.045

запорная арматура (запуск)  A70.004  запорная арматура

B62.026

арматура  регулировки  нагрева
(

моторный)

B62.046

запорная арматура

A70.005

фильтровая арматура

B62.027

фильтровая арматура

опция

B62.047

Вентиляционная арматура
(

тепловой)

A70.040

регулировочная арматура уровня



(

моторный)

B62.028

запорная арматура

опция

B62.055

перепускная арматура
(

моторный)

A70.041

обратная арматура

B62.033

запорная арматура сброса

B62.061

запорная арматура

конденсат 1

A70.042

запорная арматура (дроссель)

B62.034

запорная арматура сброса
(

моторный)

B62.062

обратная арматура

конденсат 1







схема трубопроводов



Системы конденсата высокого давления CHP



Для параллельной работы – установка рядом с потребителями



DA091

Издание 1 (07/12)





Стр. 2 из 2

возможны изменения




трубопровод
40.002

напорный трубопровод питательной воды

62.006

трубопровод удаления воздуха  62.012  Напорный трубопровод

конденсата высокого

давления

41.005

трубопровод дозировки химикалий

62.007

Трубопровод подачи конденсата

высокого давления

70.002

напорный трубопровод

62.002

сливной трубопровод защиты от

избыточного давления

62.008

паропровод нагрева

70.003

Быпасс Линия

62.003

продувочный трубопровод защиты от

избыточного давления

62.009

провод запуска

70.010

всасывающий

трубопровод

62.004

Сливной трубопровод к барбатеру

62.010

Обводной перепускной

трубопровод пара







•

указание и данные по требованиям к помещениям для установки котлов см. Техническую информацию TI024.



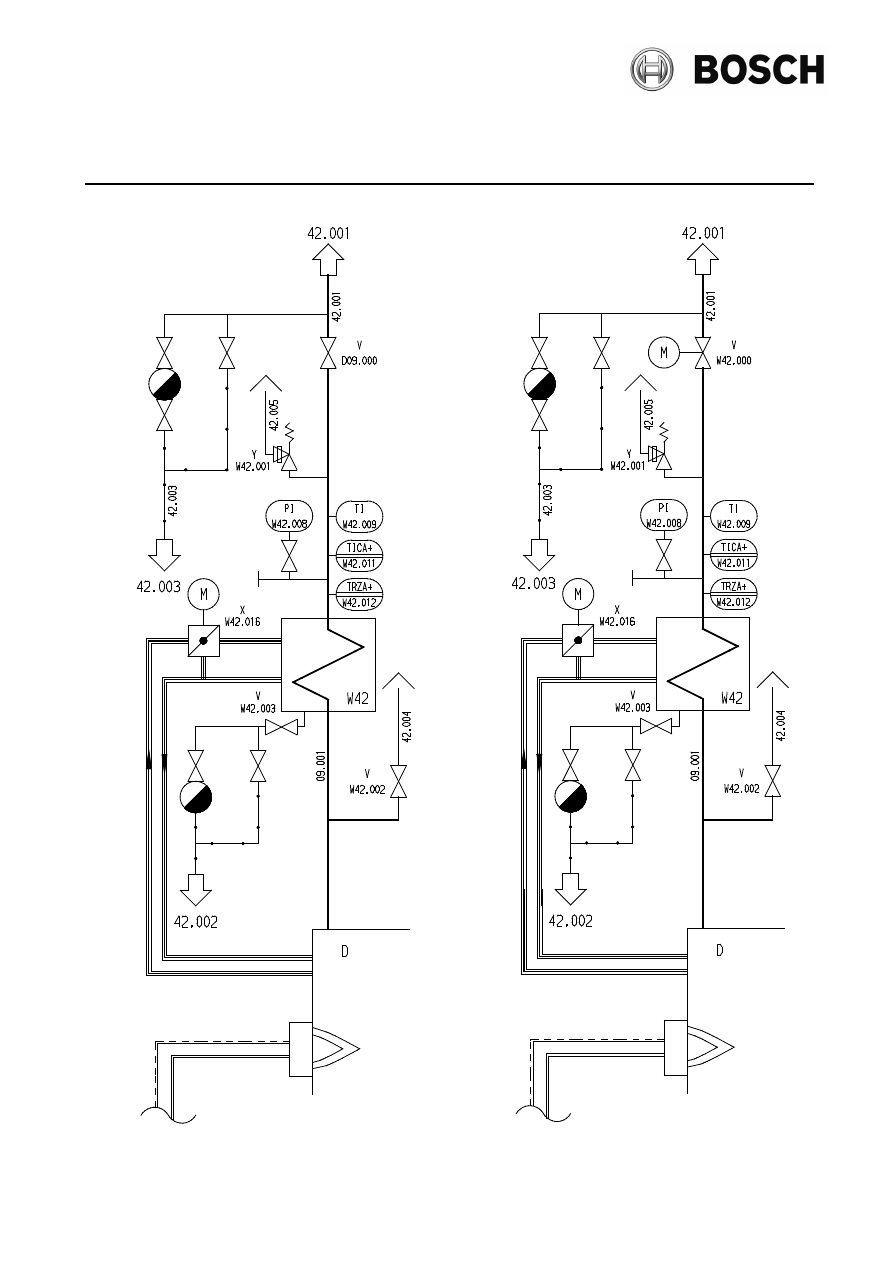

схема трубопроводов

Пароперегреватель





DA356



Издание



1 (07/12)



стр

из

возможны изменения







Перегреватель без пусковой линии, без паровой

моторной запорной арматурой

Перегреватель без пусковой линии, с паровой

моторной запорной арматурой

схема трубопроводов

Пароперегреватель





DA356



Издание



1 (07/12)



стр

из

возможны изменения





экспликация

паровой котел

D09.000

запорная арматура для пара

W42

перегреватель

W42.000

запорная арматура для пара (моторный)

W42.001

арматура защиты от избыточного давления

W42.002

запорная арматура удаления воздуха

W42.003

запорная арматура сброса

W42.004

запорная арматура

W42.005

запорная арматура

W42.006

арматура отвода конденсата

W42.008

манометр

W42.009

индикатор температуры

W42.011

регулятор температуры

W42.012

ограничитель температуры

W42.014

пусковая запорная арматура (моторный)

W42.016

перегреватель регулировочная заслонка
(

моторный)

W42.017

заглушка

трубопровод

09.001

паропровод

42.001

паропровод перегретого пара

42.002

дренажный трубопровод перегреватель

42.003

дренажный трубопровод паропровод
перегретого пара

42.004

трубопровод удаления воздуха

42.005

продувочный трубопровод защиты от
избыточного давления

42.006

провод запуска





•

Для двухтопочных котлов устанавливается по перегревателю
на каждую жаровую трубу

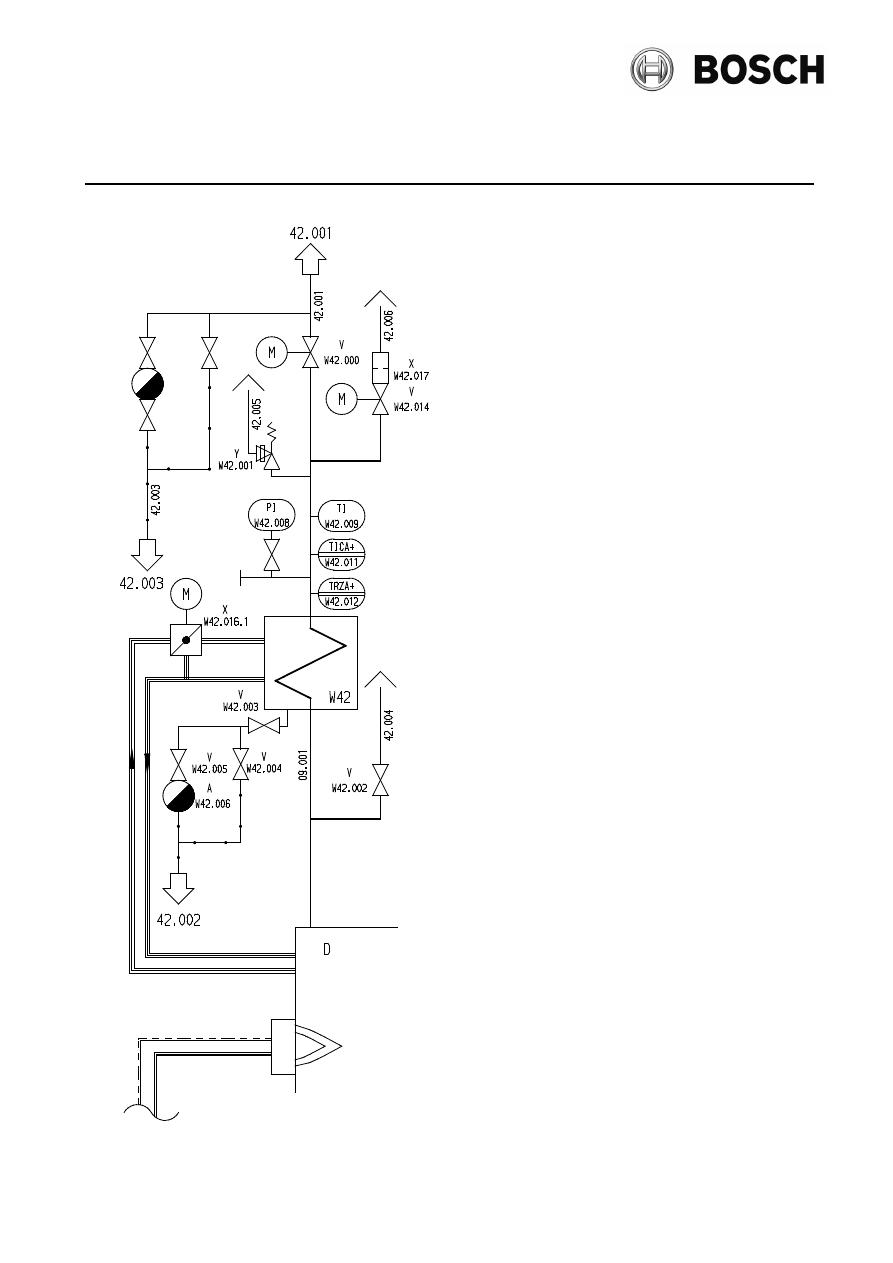

Перегреватель с пусковой линией





Схема трубопроводов

Устройство автоматического запуска,

готовности и старта SUCcess





DA370



Издание 1 (07/12)



возможны изменения

Стр. 1 из 2



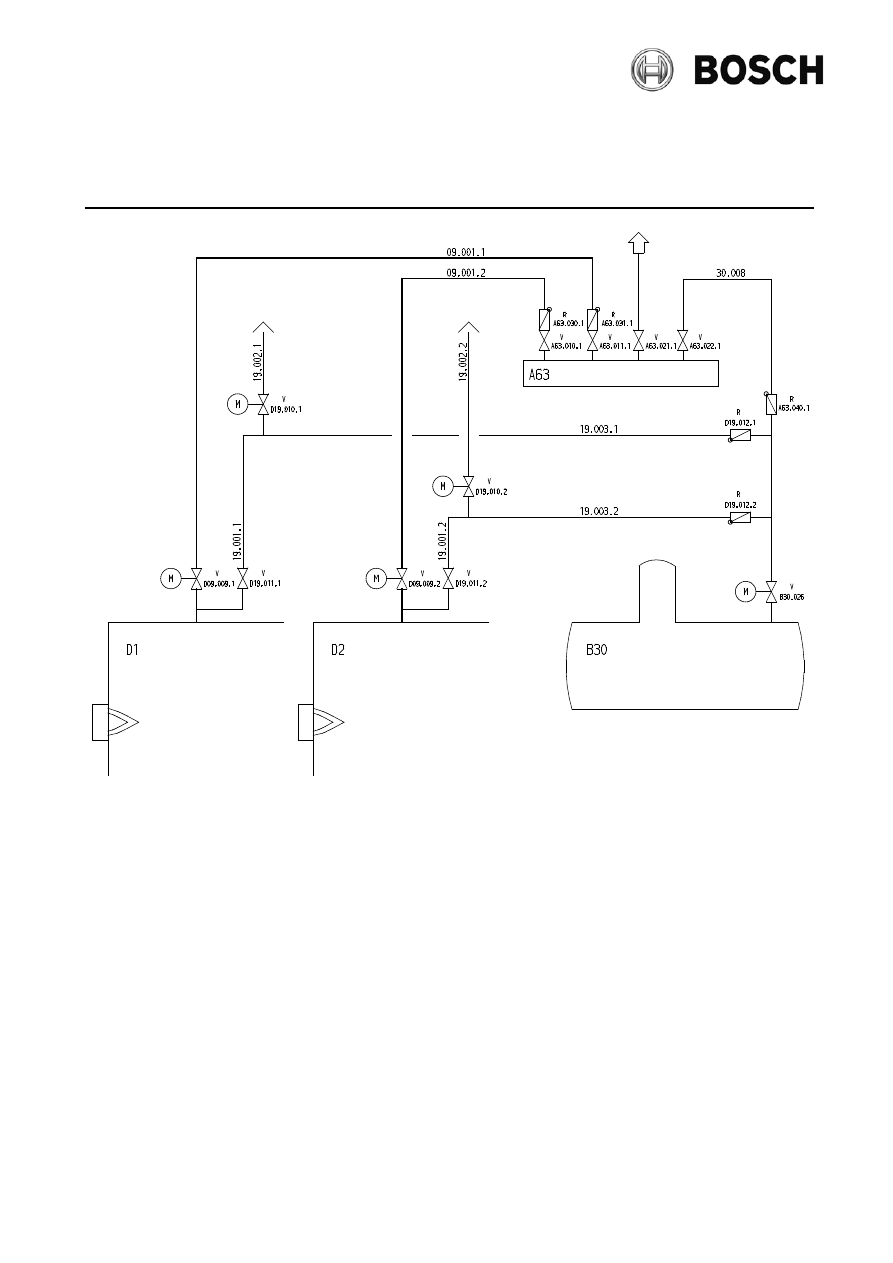

Пример соединения двух паровых котлов с устройством автоматического запуска, готовности и старта
SUCcess



Экспликация:
D1

Паровой котел 1

B30

Бак питательной воды

D09.009.1

Запорная арматура для пара (моторная)

B30 026

Арматура регулировки нагрева (моторная)

D19.010.1

Пусковая запорная арматура (моторная)

A63

Паровой коллектор

D19.011.1

Запорная арматура

A63.010.1

Запорная арматура

D19.012.1

Обратная арматура

A63.011.1

Запорная арматура

D2

Паровой котел 2

A63.021.1

Запорная арматура

D09.009.2

Запорная арматура для пара (моторная)

A63.022.1

Запорная арматура

D19.010.2

Пусковая запорная арматура (моторная)

A63.030.1

Обратная арматура

D19.011.2

Запорная арматура

A63.031.1

Обратная арматура

D19.012.2

Обратная арматура

A63.040.1

Обратная арматура



Схема трубопроводов

Устройство автоматического запуска,

готовности и старта SUCcess





DA370



Издание 1 (07/12)



возможны изменения

Стр. 2 из 2

Трубопроводы
09.001.1

Паропровод

19.002.2

Провод запуска над крышей

09.001.2

Паропровод

19.001.1

Провод запуска

19.001.1

Провод запуска

19.001.2

Провод запуска

19.001.2

Провод запуска

30 008

Паропровод нагрева

19.002.1

Провод запуска над крышей







•



Соединение многокотельной установки (> 2) выполняется как показано в примере.

•



Для установок с одним котлом исключается арматура, подключенная к паровому котлу 2.

•



На схеме представлено предложение, как можно использовать пар во время процесса запуска (использование в качестве
пара  для  нагрева  в  баке  питательной  воды).  Если  эта  схема  подсоединения  не  будет  выбрана,  необходимо  обеспечить
отток пара во время процесса запуска.

•



В зависимости от конструкции корпуса котла арматура D19.011 установлена на отдельном патрубке или через тройник —
на патрубке для отбора пара на крышке котла.

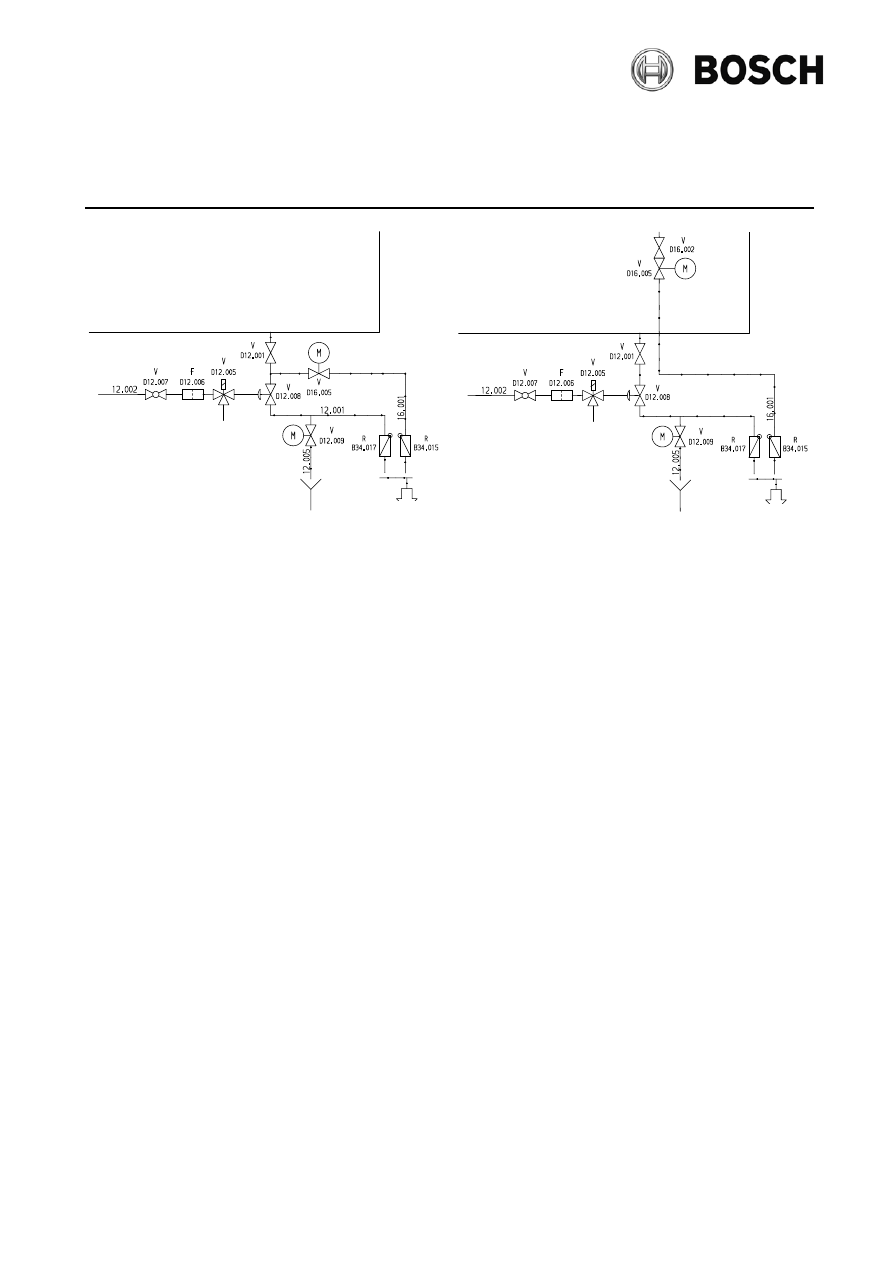

схема трубопроводов

Автоматическое удаление шлама с остаточным

опорожнением





DA371



Издание



1 (07/12)



возможны изменения





Удаление шлама и обессоливание через тройник на

спускных патрубках котла.

Удаление шлама и обессоливание через отдельные

патрубки на котле



экспликация

D12.001

запорная арматура удаления шлама

B34.015

обратная арматура

D12.005

трехходовая арматура управления (магнитный)

B34.017

обратная арматура

D12.006

фильтровая арматура

12.001

сбросной трубопровод

D12.007

запорная арматура

12.002

Провод управления, управляющая среда

D12.008

Быстродействующая арматура удаления шлама
(пневматическая)

12.005

Дренажный трубопровод

D12.009

запорная арматура (моторный)

16.001

Трубопровод обессоливания котловой воды

D16.002

запорная арматура

BET/BEM

Для  модуля  сливной  воды,  расширительного  и
охладительного модулей

D16.005

арматура регулировки обессоливания (моторный)


•

Моторная  запорная  арматура  (D12.009)  применяется  для  остаточного  опорожнения  сточного  трубопровода  во  избежание
водяных ударов, которые возникают во время процесса удаления шлама при взаимном проникновении кипящей шламовой
воды с охлажденной водой, находящейся в трубопроводе. Для этого моторная запорная арматура должна быть установлена
в самой нижней геодезической точке сточного трубопровода.

•

ВНИМАНИЕ:
Трубопровод обессоливания котловой воды (16.001) и сточный трубопровод (12.001) должны подводиться к модулю сточной
воды, расширительному и охладительному модулям по-отдельности. Совместный подвод разрешается только сразу перед
присоединительными  патрубками  модуля  сточной  воды,  расширительного  и  охладительного  модулей.  При  этом  оба
трубопровода должны быть разъединены обратной арматурой.
Таким  образом  во время  остаточного  опорожнения  через  моторную  запорную  арматуру  (D12.009)  предотвращается выход
наружу  котловой воды,  находящейся  под  давлением  и  выходящей  из  котла  через  арматуру регулирования  обессоливания
(D16.005).

•

Отвод воды во время процесса остаточного опорожнения должен проходить в безопасном режиме.



BET/BEM

BET/BEM

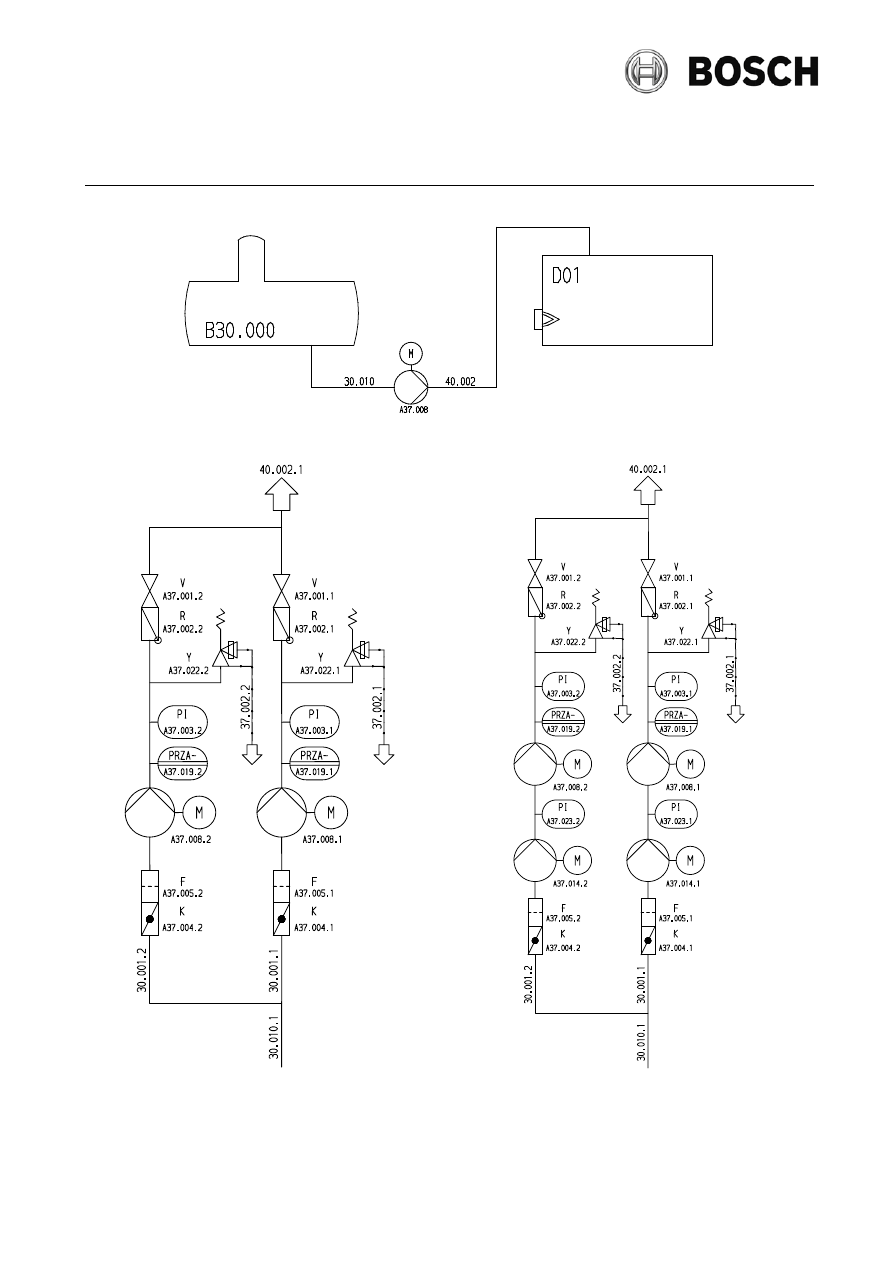

Схема трубопроводов

Снабжение парового котла питательной водой



Регулировка уровня котла с помощью двухточечной регулировки

DA388



Издание 1 (07/12)



Возможны изменения

Стр. 1 из 2

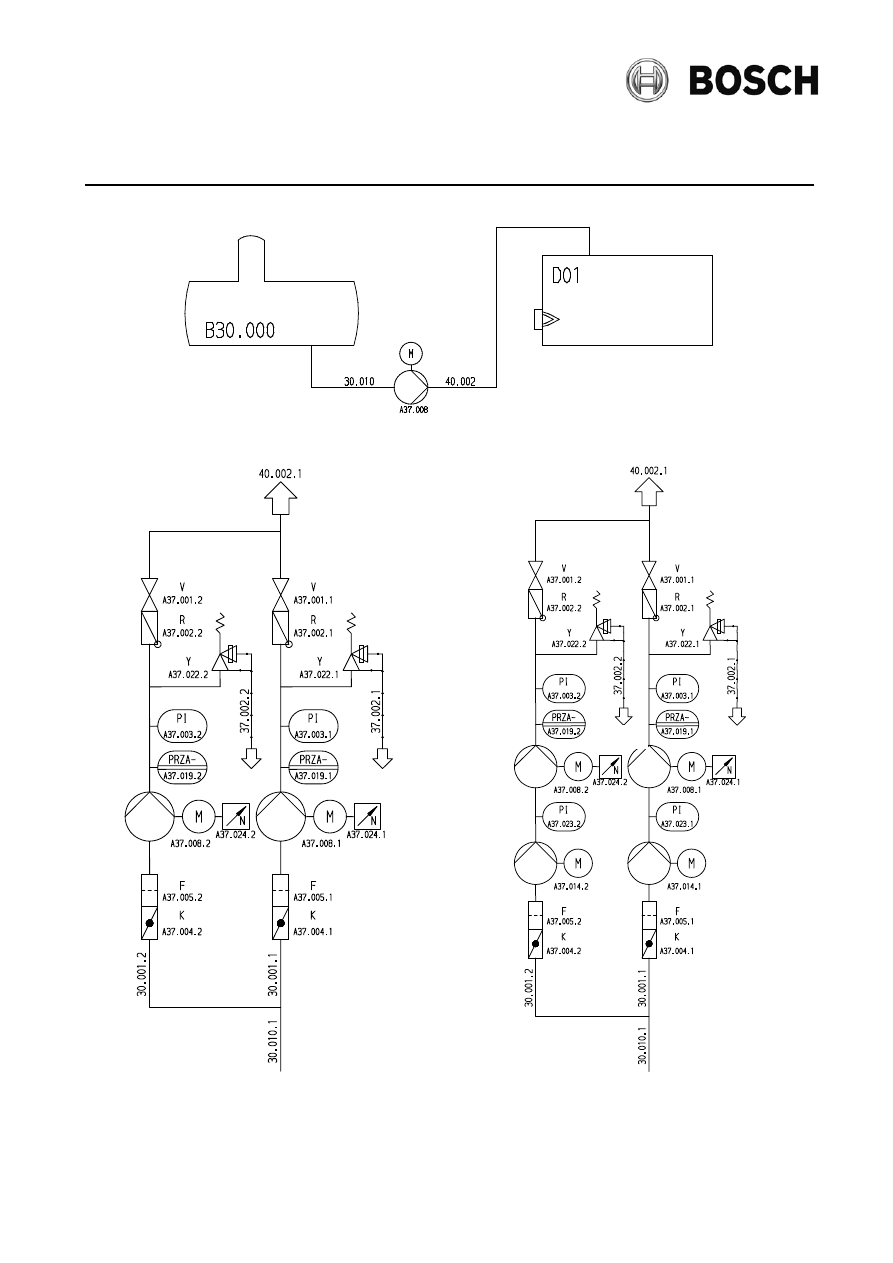

Схема снабжения питательной водой от емкости к котлу





Группа питательных насосов без насоса

увеличения давления
(схема с 2 питательными насосами на один котел)

Группа питательных насосов с насосом увеличения

давления
(схема с 2 питательными насосами на один котел)



BET/BEM

BET/BEM

BET/BEM

BET/BEM

Схема трубопроводов

Снабжение парового котла питательной водой



Регулировка уровня котла с помощью двухточечной регулировки

DA388



Издание 1 (07/12)



Возможны изменения

Стр. 2 из 2

Экспликация:



A37 001

Запорная арматура (дроссель)

A37 023

Манометр

A37 002

Обратная арматура

B30 000

Бак питательной воды

A37 003

Манометр

D01

Паровой котел

A37 004

Запорная арматура

30 001

Всасывающая линия трубопровода питательной
воды

A37 005

Фильтровая арматура

30 010

Всасывающая линия трубопровода питательной
воды

A37 008

Питательный насос

37 002

Продувочный трубопровод защиты от
избыточного давления

A37 014

Насос увеличения давления

40 002

Напорный трубопровод питательной воды

A37 019

Реле давления (минимальное давление)

BET/BEM

Для  модуля  сливной  воды,  расширительного  и
охладительного модулей

A37 022

Арматура защиты от избыточного давления


•

Объем поставки указывается в подтверждении получения заказа.

•

Возможна поставка реле давления A37 019, служащего для автоматического переключения насоса в конструкции, в которой
питательная вода подается двумя питательными насосами.

•

Арматура  защиты  от  избыточного  давления  A37  022  требуется,  если  напор  питательного  насоса  при  нулевой  подаче,
включая  начальное  давление  предварительно  включенной  системы,  превышает  начальную  границу  номинальной  ступени
давления PN40.











Схема трубопроводов

Снабжение парового котла питательной водой



Непрерывная регулировка уровня воды в котле посредством

питательного насоса с регулированием частоты вращения

DA389

Издание 1 (07/12)



Возможны изменения

Стр. 1 из 2



Схема снабжения питательной водой от емкости к котлу





Группа питательных насосов без насоса

увеличения давления
(схема с 2 питательными насосами на один котел)

Группа питательных насосов с насосом увеличения

давления
(схема с 2 питательными насосами на один котел)

BET/BEM

BET/BEM

BET/BEM

BET/BEM

Схема трубопроводов

Снабжение парового котла питательной водой



Непрерывная регулировка уровня воды в котле посредством

питательного насоса с регулированием частоты вращения

DA389

Издание 1 (07/12)



Возможны изменения

Стр. 2 из 2


Экспликация:






A37 001

Запорная арматура (дроссель)

A37 024

Преобразователь частоты для питательного
насоса

A37 002

Обратная арматура

B30 000

Бак питательной воды

A37 003

Манометр

D01

Паровой котел

A37 004

Запорная арматура

30 001

Всасывающая линия трубопровода питательной
воды

A37 005

Фильтровая арматура

30 010

Всасывающая линия трубопровода питательной
воды

A37 008

Питательный насос

37 002

Продувочный трубопровод защиты от
избыточного давления

A37 014

Насос увеличения давления

40 002

Напорный трубопровод питательной воды

A37 019

Реле давления (минимальное давление)

BET/BEM

Для  модуля  сливной  воды,  расширительного  и
охладительного модулей

A37 022

Арматура защиты от избыточного давления

A37 023

Манометр






•

Объем поставки указывается в подтверждении получения заказа.

•

Возможна поставка реле давления A37 019, служащего для автоматического переключения насоса в конструкции, в которой
питательная вода подается двумя питательными насосами.

•

Арматура  защиты  от  избыточного  давления  A37  022  требуется,  если  напор  питательного  насоса  при  нулевой  подаче,
включая  начальное  давление  предварительно  включенной  системы,  превышает  начальную  границу  номинальной  ступени
давления PN40.

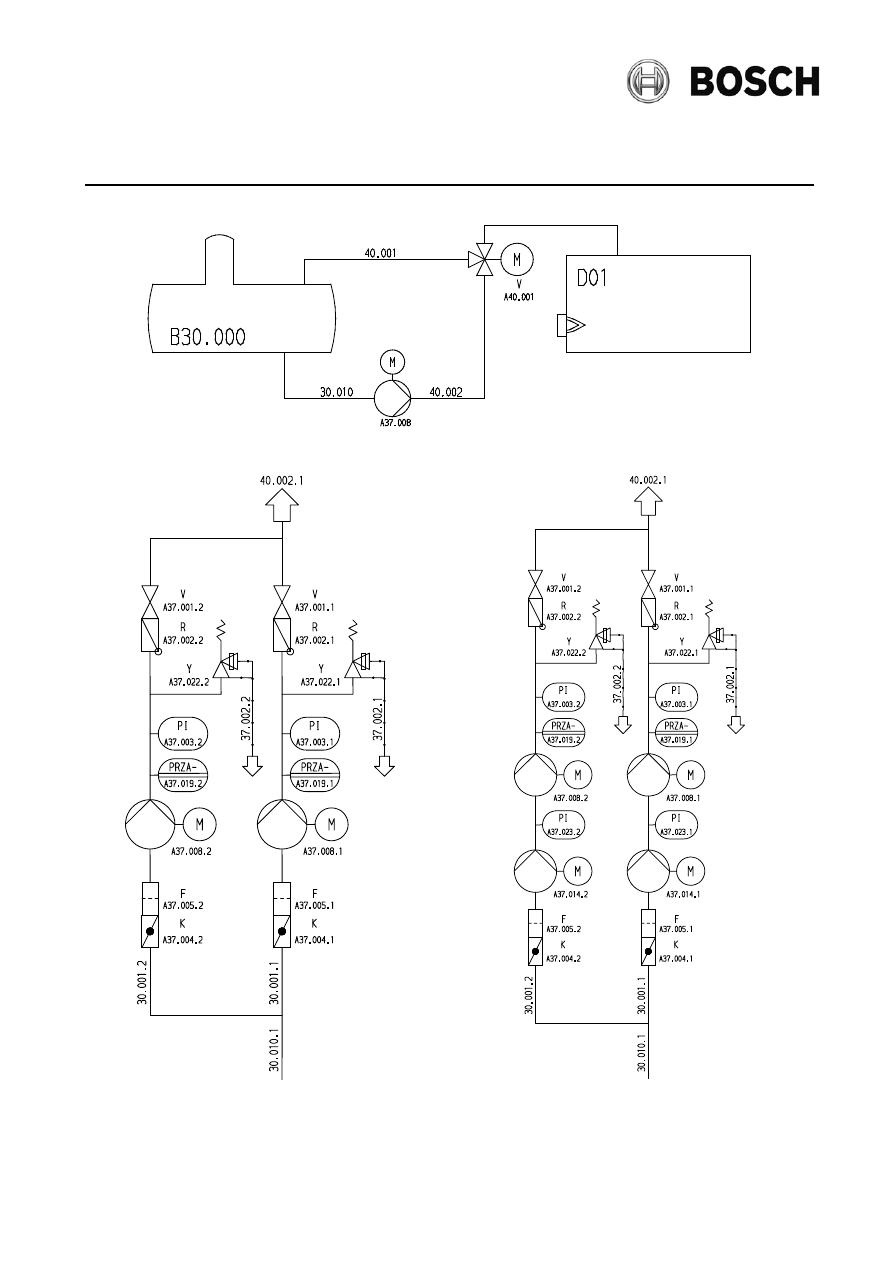

Схема трубопроводов

Снабжение парового котла питательной водой



Непрерывная регулировка уровня воды в котле посредством

арматуры регулировки питательной воды

DA390

Издание 1 (07/12)



Возможны изменения

Стр. 1 из 2



Схема снабжения питательной водой от емкости к котлу





Группа питательных насосов без насоса

увеличения давления
(схема с 2 питательными насосами на один котел)

Группа питательных насосов с насосом увеличения

давления
(схема с 2 питательными насосами на один котел)

BET/BEM

BET/BEM

BET/BEM

BET/BEM

Схема трубопроводов

Снабжение парового котла питательной водой



Непрерывная регулировка уровня воды в котле посредством

арматуры регулировки питательной воды

DA390

Издание 1 (07/12)



Возможны изменения

Стр. 2 из 2


Экспликация:




A37 001

Запорная арматура (дроссель)

A40 001

Регулирующая арматура питательной воды
(моторная)

A37 002

Обратная арматура

B30 000

Бак питательной воды

A37 003

Манометр

D01

Паровой котел

A37 004

Запорная арматура

30 001

Всасывающая линия трубопровода питательной
воды

A37 005

Фильтровая арматура

30 010

Всасывающая линия трубопровода питательной
воды

A37 008

Питательный насос

37 002

Продувочный трубопровод защиты от
избыточного давления

A37 014

Насос увеличения давления

40 001

Трубопровод свободного хода питательного
насоса

A37 019

Реле давления (минимальное давление)

40 002

Напорный трубопровод питательной воды

A37 022

Арматура защиты от избыточного давления

BET/BEM

Для  модуля  сливной  воды,  расширительного  и
охладительного модулей

A37 023

Манометр


•

Объем поставки указывается в подтверждении получения заказа.

•

Возможна поставка реле давления A37 019, служащего для автоматического переключения насоса в конструкции, в которой
питательная вода подается двумя питательными насосами.

•

Арматура  защиты  от  избыточного  давления  A37  022  требуется,  если  напор  питательного  насоса  при  нулевой  подаче,
включая  начальное  давление  предварительно  включенной  системы,  превышает  начальную  границу  номинальной  ступени
давления PN40.

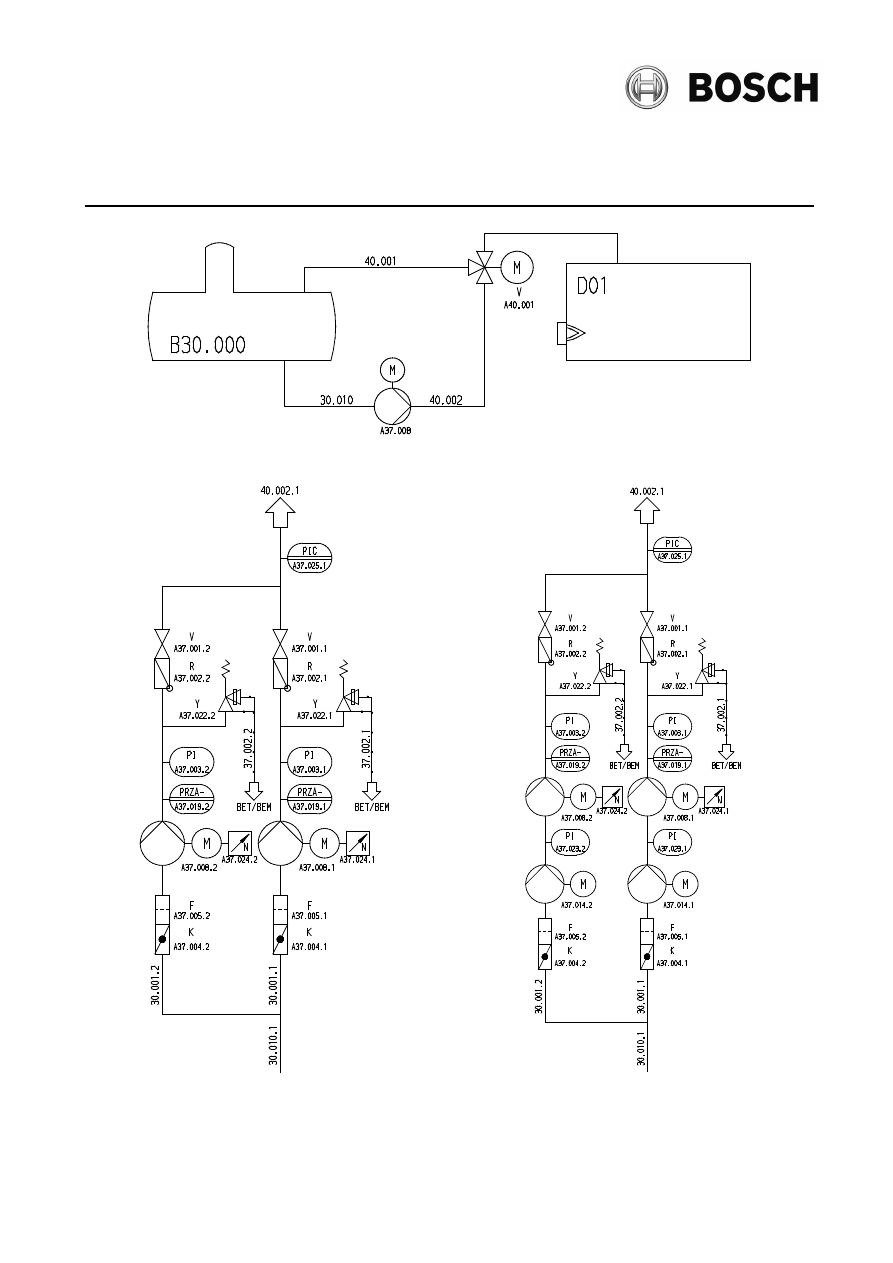

Схема трубопроводов

Снабжение парового котла питательной водой



Непрерывная регулировка уровня воды в котле посредством

арматуры регулировки питательной воды и с помощью

питательного насоса с регулированием частоты вращения

DA391

Издание 2 (08/12)



Возможны изменения

Стр. 1 из 2



Схема снабжения питательной водой от емкости к котлу





Группа питательных насосов без насоса

увеличения давления
(схема с 2 питательными насосами на один котел)

Группа питательных насосов с насосом увеличения

давления
(схема с 2 питательными насосами на один котел)















содержание   ..  11  12  13  14   ..
