Промышленные котельные установки Bosch - часть 12

Габариты

Конденсатный модуль CSM

без давления, прямоуго́льный

DA040

Издание

1 (07/12)

возможны изменения

Стр 2 / 2

служебный

конденсатный модуль

отгрузочный вес

без

модуль питательных

насосов

эксплуатационный вес

без

модуль питательных

насосов

максимальный

вес

параметр

подключения (элект

Тип

[

кг]

[кг]

[

кВт]

CSM 0,5

269

444

519

CSM 1,0

367

726

876

CSM 2,0

565

1275

1565

служебный

конденсатный модуль

размер

поверхность прилегания

L 1

B 1

B 2

H 1

L 2

B 3

площадь

Тип

[мм]

[cm

]

CSM 0,5

1175

1265

794

1619

792

1109

CSM 1,0

1370

1265

889

1744

892

1249

CSM 2,0

1680

1465

1150

1975

1150

1610

• указание и данные по требованиям к помещениям для установки котлов см. Техническую информацию TI024.
•

объем поставки фиксируется в подтверждении заказа.

•

Комплектация и полные размеры в соответствии с проектным, техническим листом.

•

размеры с допуском ± 1 %. эксплуатационный вес / максимальный вес с точностью до ± 2% терпимости.

• Если длина вентиляционной трубы больше 10 м, то необходимо использовать трубу со следующим по величине

диаметром (DN).

Трубная резьба в соответствии с DIN 2999 внутренняя резьба

Трубная резьба в соответствии с DIN 2999 внешняя резьба

Максимально необходимая площадь с присоединенным насосным модулем

максимальный вес включая 100% заполнение водой.

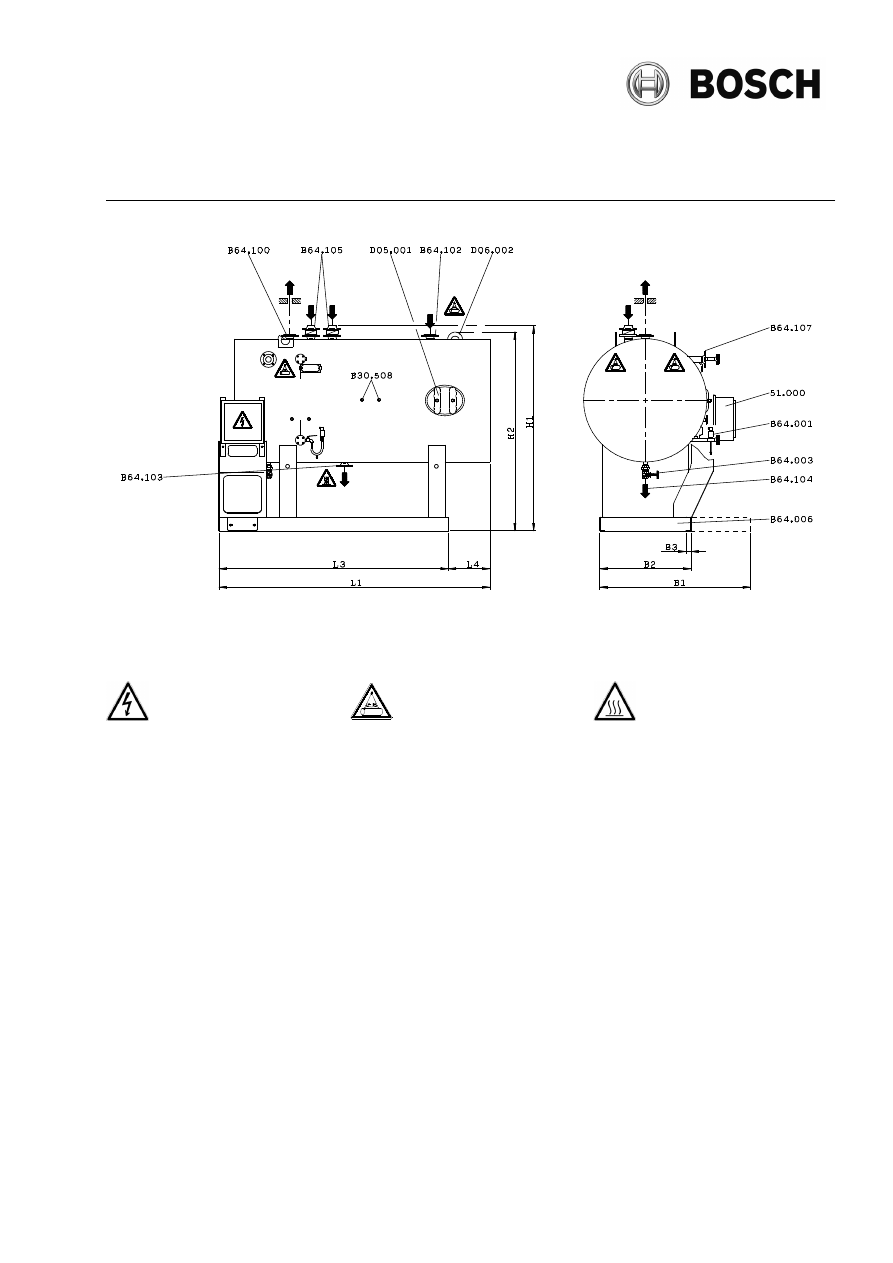

Габариты

Конденсатный модуль CSM

без давления, цилиндри́ческий

DA041

Издание 1 (07/12)

возможны изменения

Стр. 1 / 2

пояснение символов

Предостережение:

опасное

электрическое напряжение

Транспортировочные

приспособления присоединять

только в данных местах

Предостережение:Горячая

поверхность (напр., неизол.

Арматура)

51.000

пульт управления

B64.102

подключение конденсат

B30.508

подключение дозирование реагентов

B64.103

подключение отбор

B64.000

бак сбора конденсата

B64.104

подключение опорожнение

B64.001

регулятор уровня

B64.105

подключение свободного от кислорода, напрямую

возвращаемого конденсата

B64.003

запорная арматура

B64.107

подключение перепуск

B64.006

несущая конструкция

D05.001

Ревизионные отверстия по паровой и водяной

стороне

B64.100

подключение вентиляция

D06.002

такелажная проушина

Габариты

Конденсатный модуль CSM

без давления, цилиндри́ческий

DA041

Издание 1 (07/12)

возможны изменения

Стр. 2 / 2

служебный

конденсатный модуль

отгрузочный вес

без

модуль питательных

насосов

эксплуатационный вес

без

модуль питательных

насосов

максимальный

вес

параметр

подключения (элект

Тип

[кг]

[кВт]

CSM 2,6

868

1923

2368

2,37

CSM 5,0

1205

3305

4205

2,37

CSM 6,0

1329

4129

5329

2,37

CSM 8,0

1539

5039

6539

2,55

CSM 10,0

2253

6453

8253

2,55

CSM 14,0

2157

7757

10157

3,1

CSM 18,0

2990

9990

12990

3,1

CSM 20,0

3590

11990

15590

5,0

CSM 25,0

5134

14934

19134

5,0

CSM 30,0

6152

20152

26152

5,0

CSM 40,0

7635

25135

32635

6,0

CSM 50,0

8350

29350

38350

6,75

CSM 63,0

10172

38172

50172

6,75

CSM 80,0

13313

48313

63313

10,6

служебный

конденсатный модуль

размер

поверхность прилегания

L 1

L 4

B 1

H 1

H 2

L 3

B 2

B 3

площадь

Тип

[мм]

[cm

]

CSM 2,6

2570

525

1840

2198

2170

2045

900

2454

CSM 5,0

3175

480

2145

2398

2338

2695

1075

3234

CSM 6,0

3675

730

2145

2398

2337

2945

1075

3534

CSM 8,0

3760

765

2395

2598

2529

2995

1225

3594

CSM 10,0

3979

755

2395

2716

2655

3042

1325

4867

CSM 14,0

4783

916

2495

2725

2624

3867

1325

6187

CSM 18,0

5783

1066

2705

2725

2624

4717

1325

7547

CSM 20,0

5526

1001

2915

2825

2725

4525

1350

180

16290

CSM 25,0

5586

1036

3300

3102

3020

4550

1550

200

18200

CSM 30,0

7115

1415

3270

3102

2990

5700

1550

200

22800

CSM 40,0

7175

1475

4100

3545

3388

5700

2000

200

22800

CSM 50,0

7290

1215

4100

3745

3600

6075

2180

200

24300

CSM 63,0

7870

1255

4100

4001

3884

6615

2340

240

31752

CSM 80,0

9840

1245

4100

3985

3903

8595

2340

240

41256

• указание и данные по требованиям к помещениям для установки котлов см. Техническую информацию TI024.
•

объем поставки фиксируется в подтверждении заказа.

•

Комплектация и полные размеры в соответствии с проектным, техническим листом.

•

размеры с допуском ± 1 %. эксплуатационный вес / максимальный вес с точностью до ± 2% терпимости.

• Если длина вентиляционной трубы больше 10 м, то необходимо использовать трубу со следующим по величине

диаметром (DN).

Максимально необходимая площадь с присоединенным насосным модулем

максимальный вес включая 100% заполнение водой.

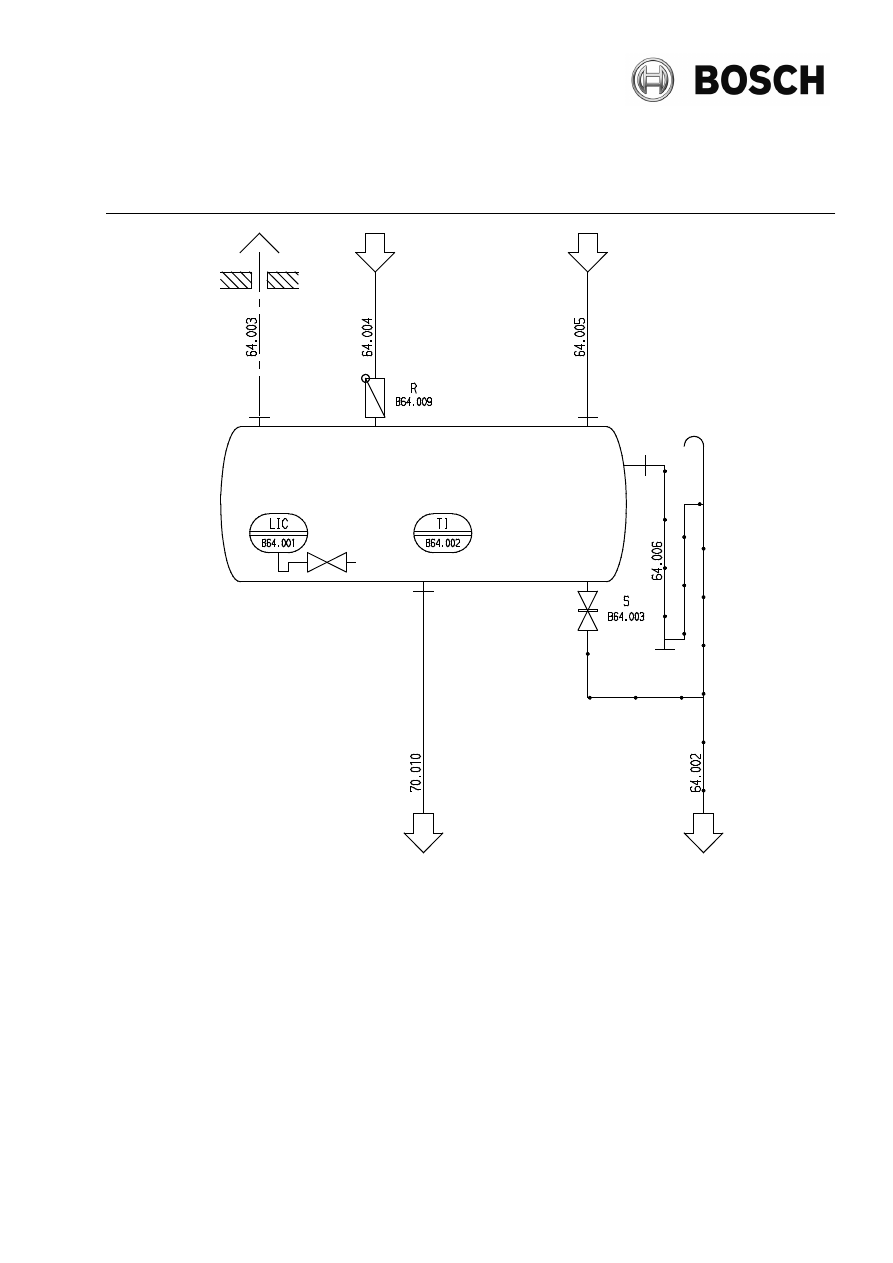

схема трубопроводов

Конденсатный модуль CSM

DA042

Издание 1 (07/12)

возможны изменения

озиция обозначение

Позиция обозначение

B64.001

регулятор уровня

B64.003

запорная арматура

B64.002

индикатор температуры

B64.009

обратная арматура

озиция трубопровод

Позиция трубопровод

64.002

сбросной трубопровод к Модуль барботера BEM 64.005

трубопровод конденсата без давления

64.003

трубопровод удаления воздуха

64.006

перепускной трубопровод

64.004

прямой подвод конденсатного трубопровода
опция

70.010

Всасывающий трубопровод

•

указание и данные по требованиям к помещениям для установки котлов см. Техническую информацию TI024.

•

объем поставки фиксируется в подтверждении заказа.

•

Если длина вентиляционной трубы больше 10 м, то необходимо использовать трубу со следующим по величине
диаметром (DN).

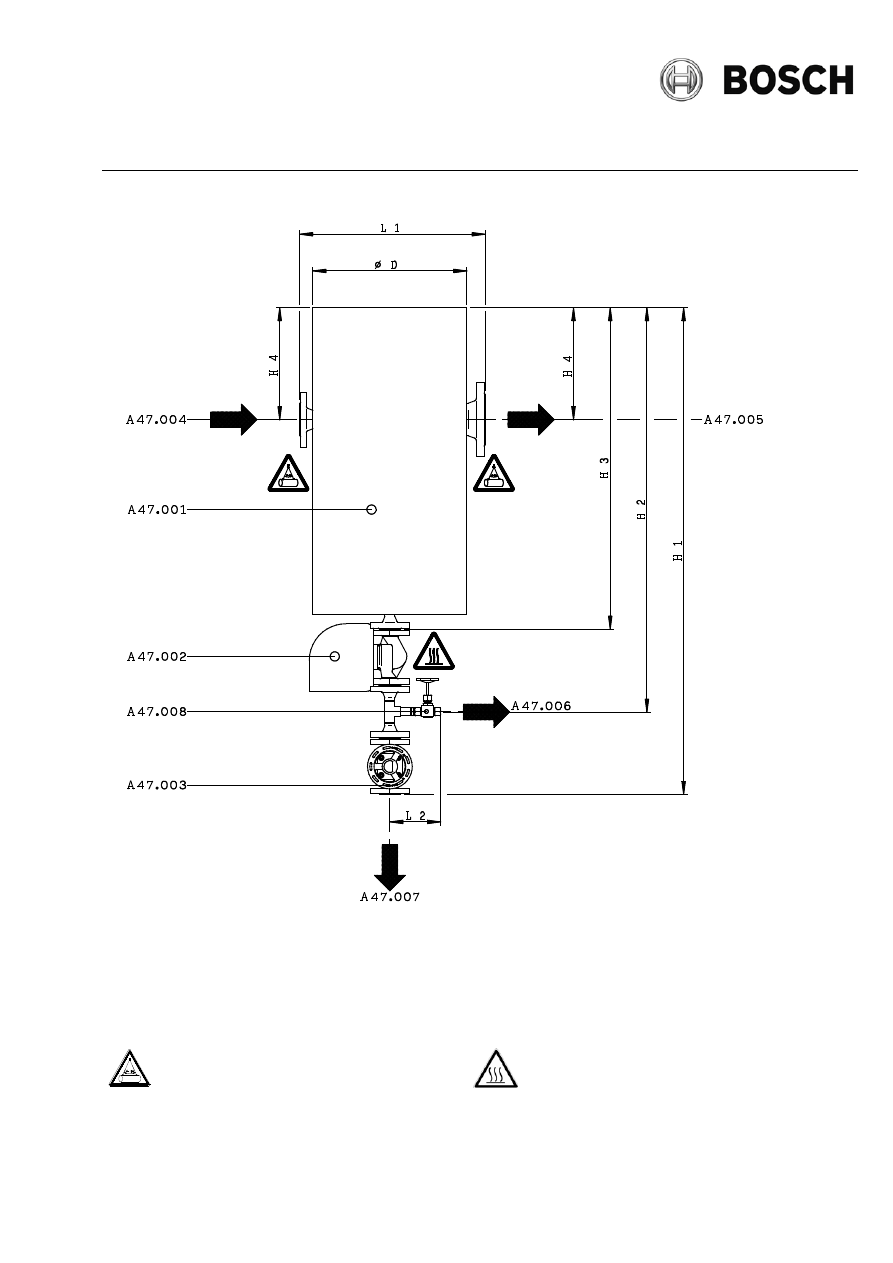

габаритные размеры

Водоотделительный модуль SDM

DA045

Издание 1 (07/12)

Стр 1 из 2

возможны изменения

A47.001

емкость-сепаратор

A47.005

выход насыщенного пара

A47.002

арматура отвода конденсата

A47.006

Выход отбора пробы

A47.003

запорная арматура на конденсате

A47.007

Выход конденсата

A47.004

вход влажного пара

A47.008

Пробоотборная арматура

Объяснение символов

Подъемные приспособления разрешается крепить
только на обозначенных для этого местах

Осторожно-

горячая

поверхность,

например,

неизолированная арматура

габаритные размеры

Водоотделительный модуль SDM

DA045

Издание 1 (07/12)

Стр 2 из 2

возможны изменения

Водоотделительный

модуль

отгрузочный вес Макс. вес

Габариты

Номинальные внутренние диаметры

H 4 L 1

L 2

H 1

H 2 H 3

Ø D A47.004

A47.005

A47.006

A47.007

Тип

[

кг]

[

кг]

[

мм] [мм] [мм] [мм] [мм] [мм] [мм]

[DN]

SDM 0,6

265 400 140 1230 1005 780 340

SDM 2,0

305 505 140 1325 1100 875 420

•

указание и данные по требованиям к помещениям для установки котлов см. Техническую информацию TI024

•

Комплектация и полные размеры в соответствии с проектным, техническим листом..

•

размеры с допуском ± 1 %; Данные по транспортировочному весу с допуском ± 4 % и данные по рабочему максимальному весу

с допуском ± 2 %

•

Водоотделительный модуль с изоляцией 100 мм.

•

При использовании после прямоточных котлов водоотделительный модуль SDM служит для непрерывной продувки, т.е.

конденсат (присоединение A47.007) с содержанием соли и его необходимо присоединить к барбатеру BEM.

номинальный диаметр фланцев по стандартам DIN 2633 / 2634 / 2635

Трубная резьба в соответствии с DIN 2999.

Максимальный вес со 100 % заполнением водой.

Минимальные транспортировочные размеры с демонтированной арматурой.

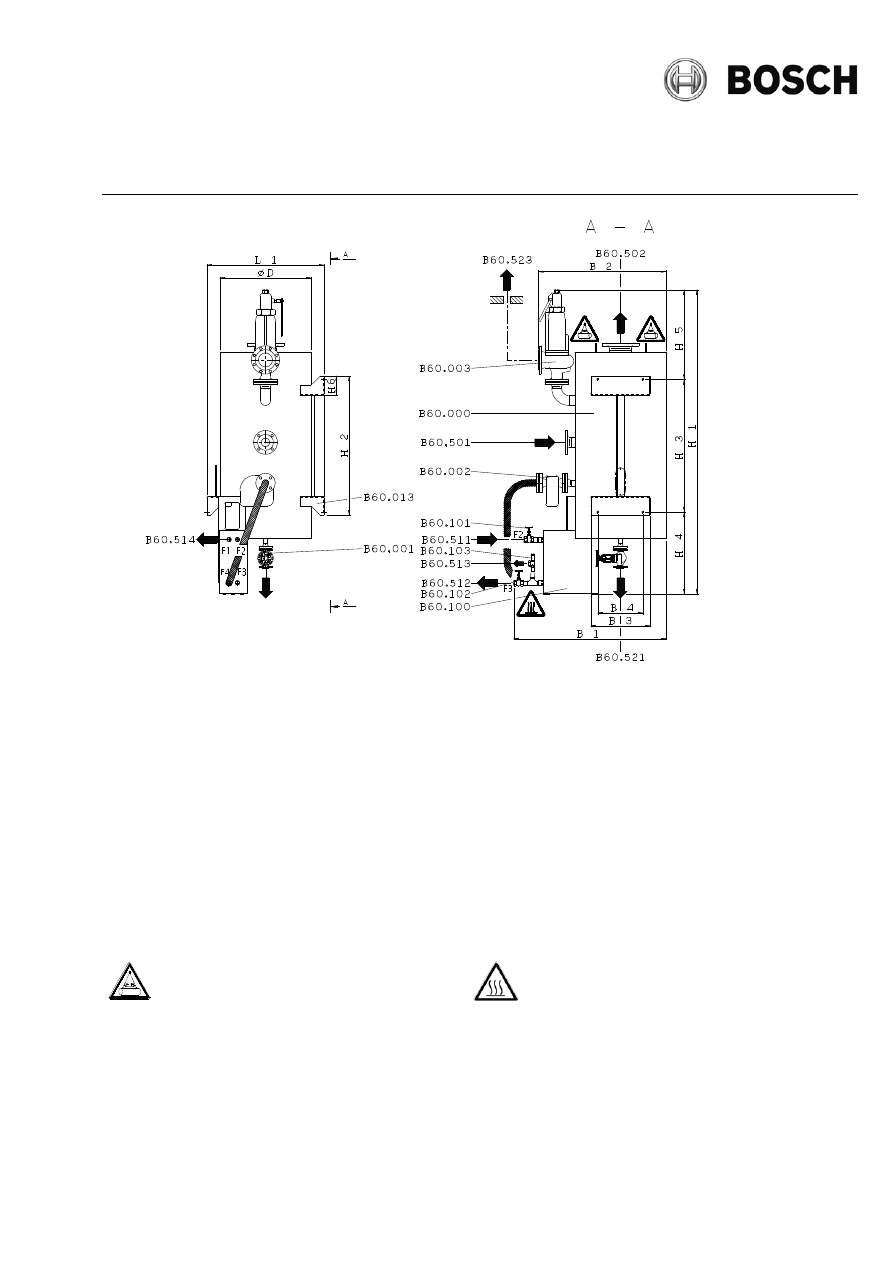

Основные габариты

Модуль расширения и рекуперации тепла EHM

DA075

Издание 1 (07/12)

Стр. 1 из 2

Возможны изменения

B60.000

Расширительный бак

B60.501

Присоединение для входа горячей воды

B60.001

Спускная запорная арматура

B60.502

Присоединение для расширительного пара

B60.002

Конденсатоотводная арматура

B60.511

Присоединение для входа холодной воды

B60.003

Предохранительная арматура

B60.512

Присоединение для выхода холодной воды

B60.013

Опорная конструкция

B60.513

Присоединение для предохранительного

продувочного трубопровода

B60.100

Теплообменник

B60.514

Присоединение для сливной воды к продувочному,

расширительному и охладительному модулю BEM

(барбатеру).

B60.101

Запорная арматура

B60.521

Присоединение для опорожнения

B60.102

Запорная арматура

B60.523

Присоединение для предохранительного

продувочного трубопровода

B60.103

Предохранительная арматура

Объяснение символов

Подъемные приспособления разрешается крепить
только на обозначенных позициях

Предупреждение – горячая поверхность, например,
неизолированная арматура

Основные габариты

Модуль расширения и рекуперации тепла EHM

DA075

Издание 1 (07/12)

Стр. 2 из 2

Возможны изменения

Модуль расширения и

рекуперации тепла

Габариты

L 1

H 1

H 2

H 3

H 4

H 5

H 6

B 1

B 2

B 3

B 4

Ø D

Тип

[мм]

EHM 0,7

677

1830

915

865

635

330

145

905

660

225

115

475

EHM 3,2

912

2360

1080

1030

635

695

145

1140

990

460

350

710

EHM 6,4

1102

2725

1100

1050

865

810

145

1455

1215

650

540

900

Модуль расширения и

рекуперации тепла

Номинальные диаметры

B60.501

B60.502

B60.511

B60.512

B60.513

B60.514

B60.521

B60.523

Тип

[DN]

EHM 0,7

1 "

EHM 3,2

150

1 "

100

EHM 6,4

200

2 "

1 "

2 "

125

•

Указания и требования к помещению котельной см. Техническую информацию TI024.

•

Оснастка и полные размеры в соответствии с проектным и техническим листом.

•

Данные по размерам с допуском ± 1%.

•

Расширительный банк с изоляцией 100 мм.

•

Размеры монтажного проема:

• Высота: Прибавка к размеру Н1 соответственно Н2 минимум 100 мм

(монтированная / не монтированная арматура)

• Ширина: Прибавка к размеру В1 соответственно В2 минимум 200 мм

(монтированная / не монтированная арматура)

Размер H1 может варьироваться в зависимости от изготовителя клапана.

Номинальный диаметр для фланцев в соответствии с DIN 2633 / 2634 / 2635.

Трубная резьба в соответствии с DIN 2999.

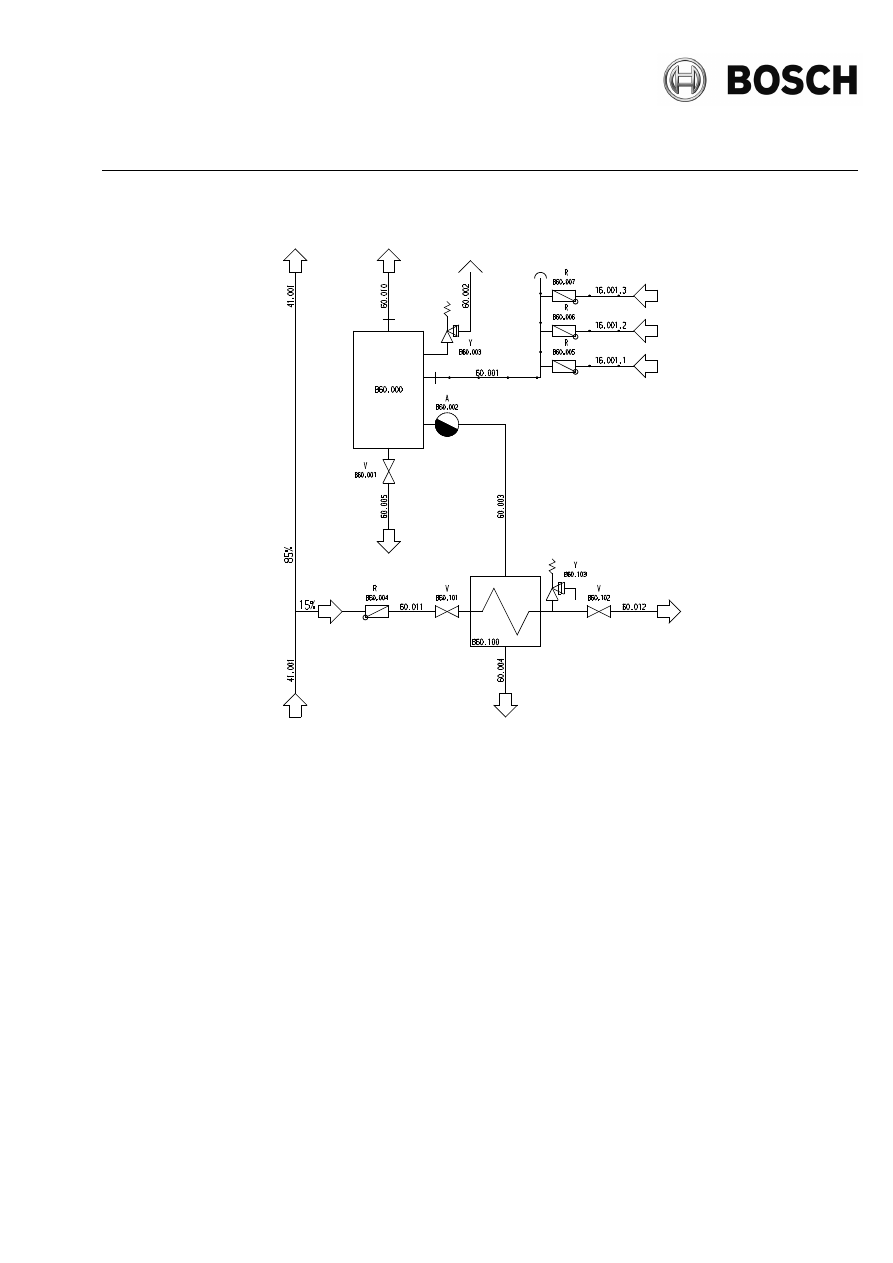

схема трубопроводов

модуль расширения и рекуперации тепла EHM

DA089

Издание 1 (07/12)

Страница 1 из1

возможны изменения

B60.000

расширетельный бак

B60.006

обратная арматура

B60.001

запорная арматура сброса

B60.007

обратная арматура

B60.002

арматура отвода конденсата

B60.100

теплообменник

B60.003

арматура защиты от избыточного давления

B60.101

запорная арматура

B60.004

обратная арматура

B60.102

запорная арматура

B60.005

обратная арматура

B60.103

арматура защиты от избыточного давления

трубопровод

16.001

трубопровод обессоливания котловой воды

60.004

сточный трубопровод

41.001

трубопровод подачи подпиточной воды

60.005

сточный трубопровод

60.001

подводящая линия горячей воды

60.010

Трубопровод выпара

60.002

продувочный трубопровод защиты от избыточного

давления

60.011

подводящая линия охлаждающей воды

60.003

сточный трубопровод конденсата

60.012

сточный трубопровод охлаждающей воды

•

объем поставки фиксируется в подтверждении заказа.

•

Позиции, отмеченные серым цветом, исполняются по опции.

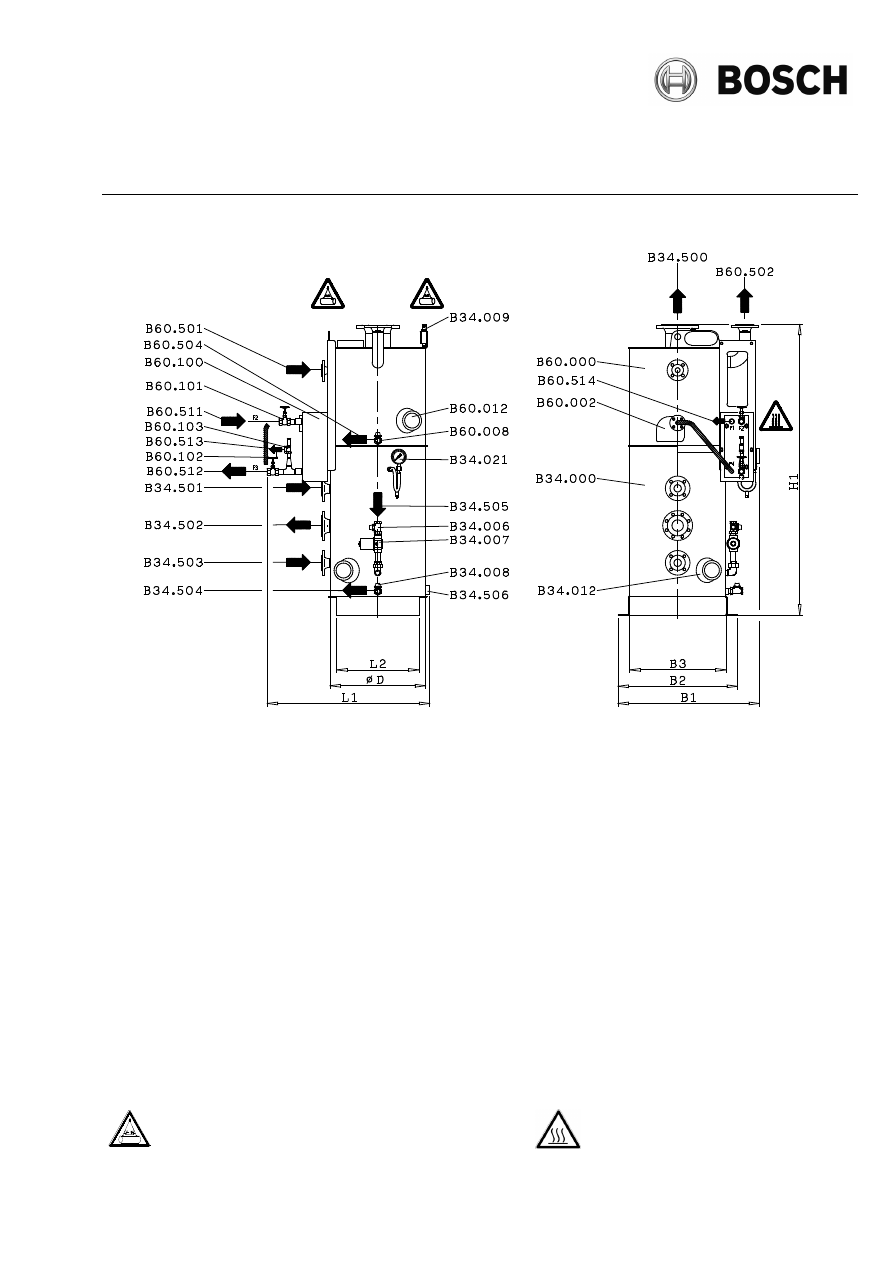

габариты

Модуль расширения, рекуперации тепла и

сливной воды EHB

DA354

Издание 1 (07/12)

стр 1 из 2

возможны изменения

B34.000

сбросной расширитель

B60.000

арматура отвода конденсата

B34.006

запорная арматура (дроссель)

B60.002

запорная арматура сброса

B34.007

арматура управления (магнитный)

B60.008

контрольное отверстие со стороны воды

B34.008

запорная арматура сброса

B60.012

теплообменник

B34.009

температурный датчик

B60.100

запорная арматура

B34.012

контрольное отверстие со стороны воды

B60.101

запорная арматура

B34.021

манометр

B60.102

арматура защиты от избыточного давления

B34.500

подключение вентиляция

B60.103

подключение вход горячей воды

B34.501

подключение сливная вода с температурой выше
точки кипения при давлении окружающей среды

B60.501

подключение пар расширения

B34.502

подключение слив в канал

B60.502

подключение опорожнение

B34.503

подключение сливная вода с температурой ниже
точки кипения при давлении окружающей среды

B60.504

подключение входа охлаждающей воды

B34.504

подключение опорожнение

B60.511

подключение выхода охлаждающей воды

B34.505

подключение охлаждающей воды

B60.512

подключение продувочный трубопровод защиты от
избыточного давления

B34.506

подключение опорожнение питательная вода

B60.513

подключение сточный трубопровод к Модуль
барботера BEM

B60.514

арматура отвода конденсата

пояснение символов

Транспортировочные приспособления присоединять только в
данных местах

Предостережение:Горячая

поверхность

(напр., неизол. Арматура)

габариты

Модуль расширения, рекуперации тепла и

сливной воды EHB

DA354

Издание 1 (07/12)

стр 2 из 2

возможны изменения

Модуль расширения,

рекуперации теплоты и

сливной воды

Модуль расширения, рекуперации теплоты и сливной воды EHB

размер

отгрузочный

вес

эксплуатационный

вес

максимальный

вес

L 1

L 2

B 1

B 2

B 3

H 1

∅ D

Тип

[

кг]

[

кг]

[

кг]

[мм]

EHB 265

337

511

742

1048

550

930

800

650

1950

660

EHB 450

485

767

1125

1171

550

1030

900

750

2150

760

EHB 1000

653

1289

2105

1445

800

1290

1160

1010

2646

1020

Модуль расширения,

рекуперации теплоты и

сливной воды

подключение

B34.500

B34.501

B34.502

B34.503

B34.504

B34.505

B34.506

Тип

[DN] [PN] [DN] [PN] [DN] [PN] [DN] [PN] [DN] [PN] [DN] [PN] [DN] [PN]

EHB 265

150

1 "

16 1 1/2 " 16

EHB 450

250

100

1 "

EHB 1000

250

100

1 "

2 "

Модуль расширения,

рекуперации теплоты и

сливной воды

подключение

B60.501

B60.502

B60.504

B60.511

B60.512

B60.513

B60.514

Тип

[DN] [PN] [DN] [PN] [DN] [PN] [DN] [PN] [DN] [PN] [DN] [PN] [DN] [PN]

EHB 265

1 "

EHB 450

150

1 "

40 1 " / 2" 16 1 " / 2" 16

1 "

16 1 " / 2" 16

EHB 1000

200

1 "

2 "

1 "

2 "

•

указание и данные по требованиям к помещениям для установки котлов см. Техническую информацию TI024.

•

Комплектация и полные размеры в соответствии с проектным, техническим листом.

•

размеры с допуском ± 1 %; транспортировочный вес погрешность ± 4 % и эксплуатационный вес - / максимальный вес с

допуском ± 2 %

•

Размеры монтажного отверстия:

•

Высота монтажного отверстия: минимальная прибавка 100 мм к размеру Н1 или Н2 (монтирования/ не монтирования

арматура)

•

Ширина монтажного отверстия: минимальная прибавка 200 мм к размеру В1 или В2 (монтирования/ не монтирования

арматура)

•

подходящий для котельных установок с мак. 3 котлами

•

необходимо обеспечить достаточную допустимую нагрузку на месте монтажа оборудования

•

внимание: учитывать механические и статические напряжения

• максимальный вес включая 100% заполнение водой

номинальный диаметр фланцев по стандартам DIN 2633 / 2634 / 2635

Трубная резьба в соответствии с DIN 2999

трубная резьба в соответствии с DIN 2999.

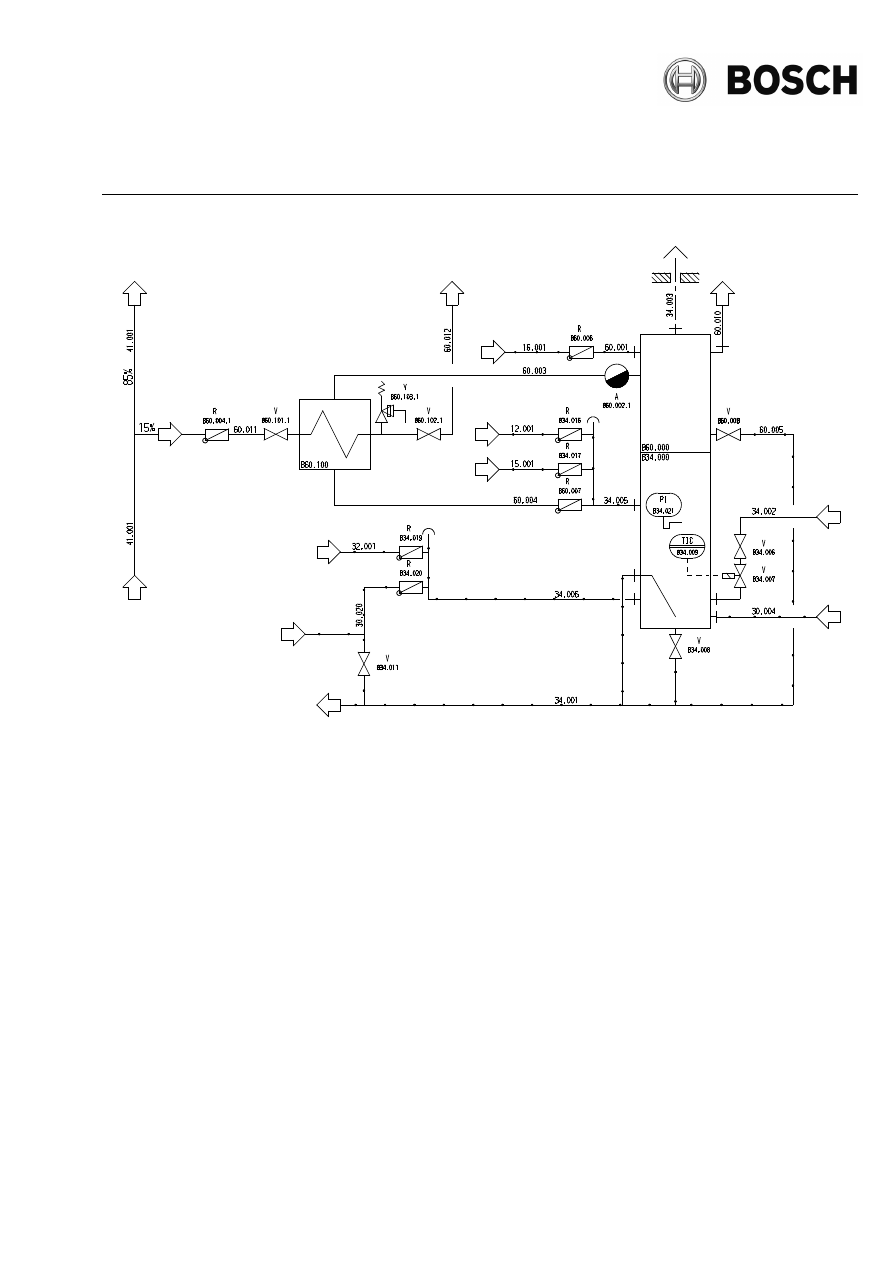

схема трубопроводов

Модуль расширения, рекуперации тепла и

сливной воды EHB

DA355

Издание 1 (07/12)

стр 1 из 2

возможны изменения

B34.000

сбросной расширитель

B60.000

расширительный бачок

B34.006

запорная арматура (дроссель)

B60.002

арматура отвода конденсата

B34.007

арматура управления (магнитный)

B60.004

обратная арматура

B34.008

запорная арматура сброса

B60.006

обратная арматура

B34.009

температурный датчик

B60.007

обратная арматура

B34.011

запорная арматура

B60.008

запорная арматура сброса

B34.016

обратная арматура трубопровод продувки
водоуказательной колонки

B60.100

теплообменник

B34.017

обратная арматура сбросной трубопровод

B60.101

запорная арматура

B34.019

обратная арматура дренажный трубопровод

B60.102

запорная арматура

B34.020

обратная арматура перепускной трубопровод

B60.103

арматура защиты от избыточного давления

B34.021

манометр

схема трубопроводов

Модуль расширения, рекуперации тепла и

сливной воды EHB

DA355

Издание 1 (07/12)

стр 2 из 2

возможны изменения

трубопровод

12.001

сбросной трубопровод котел

60.001

подводящая линия горячей воды

15.001

трубопровод продувки водоуказательной колонки

60.003

сточный трубопровод конденсата

16.001

трубопровод обессоливания котловой воды

60.004

сточный трубопровод

30.004

сбросной трубопровод питательная вода

60.005

сбросной трубопровод

32.001

дренажный трубопровод

60.010

трубопровод выпара

30.020

перепускной трубопровод

60.011

подводящая линия охлаждающей воды

34.001

Drain pipe to the sewer

60.012

сточный трубопровод охлаждающей воды

34.002

трубопровод воды охлаждения

34.003

трубопровод удаления воздуха

34.005

Присоединительный трубопровод более 100 градусов

34.006

Присоединительный трубопровод менее 100 градусов

41.001

трубопровод подачи подпиточной воды

•

указание и данные по требованиям к помещениям для установки котлов см. Техническую информацию TI024.

•

объем поставки фиксируется в подтверждении заказа.

•

Комплектация и полные размеры в соответствии с проектным, техническим листом.

•

подходящий для котельных установок с мак. 3 котлами

• Если длина вентиляционной трубы больше 10 м, то необходимо использовать трубу со следующим по величине диаметром

(DN).

• Сливные вентили B34.011 необходимы для остаточного опорожнения присоединительных трубопроводов только для

трубопровода с подъемом.

• Сливные внтили B34.011 открывать только если с установки сброшено давление!

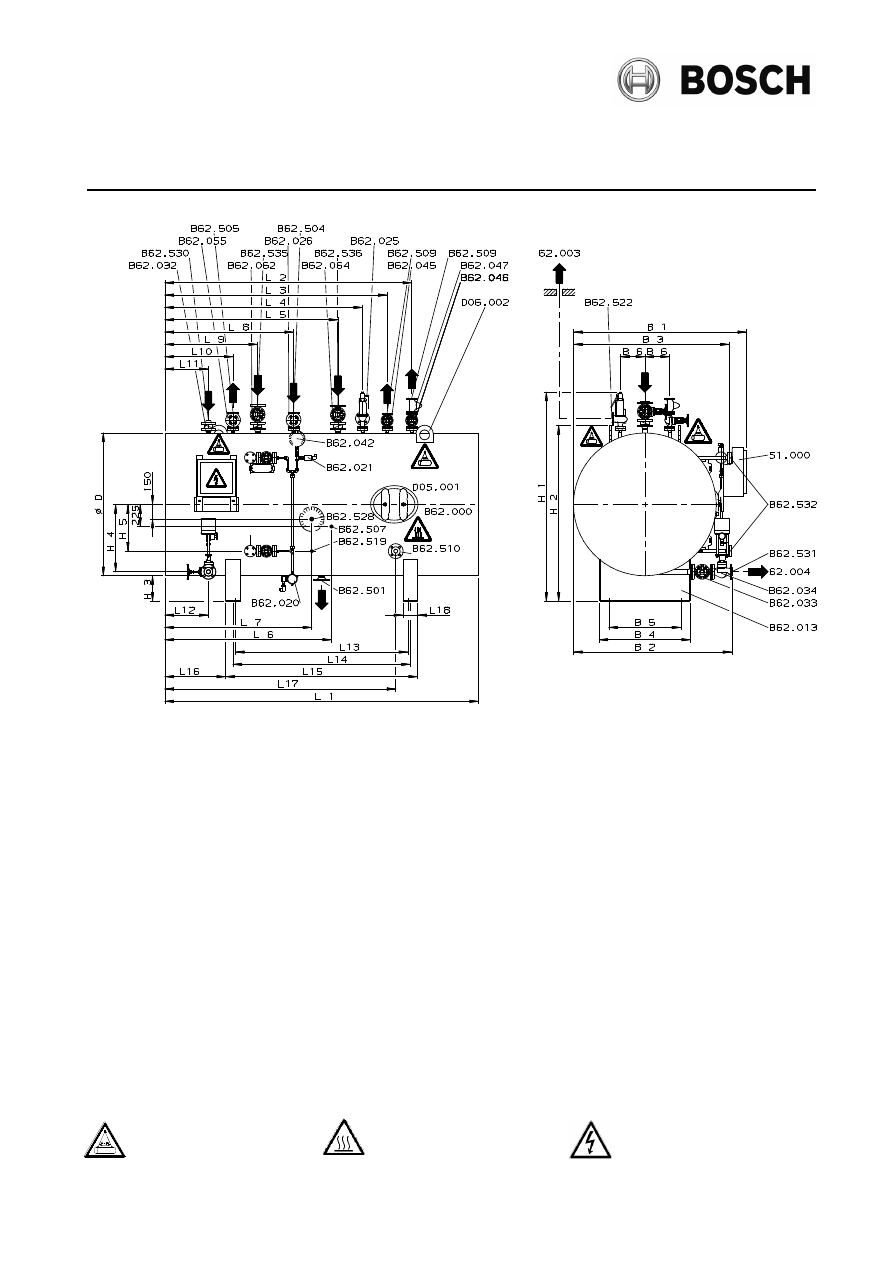

отдельные размеры

Системы конденсата высокого давления CHP

Для параллельной работы / Для работы в качестве приемника

DA085

Издание 1 (07/12)

возможны изменения

Стр. 1 из 3

D05.001

контрольное отверстие
(

со стороны пара и воды)

B62.042

манометр

опция

B62.510

подключение свободный ход насоса

D06.002

Подъемные скобы

B62.045

запорная арматура (запуск) B62.519 подключение отбор пробы

B62.000

Конденсатный бак высокого

давления

B62.046

запорная арматура
(

тепловой)

B62.522

подключение продувочный

трубопровод защиты от избыточного

давления 1

B62.013

несущая конструкция

B62.047

Вентиляционная арматура
(

тепловая)

B62.528

подключение индикатор температуры

опция

B62.020

регулятор уровня

B62.055

перепускная арматура
(

моторная)

B62.530

подключение по подпиточная вода

B62.021

регулятор давления

B62.062

запорная арматура

конденсат 1

B62.531

подключение спускного трубопровода к

барбатеру

B62.025

арматура

защиты

от

избыточного давления

B62.064

запорная арматура

конденсат 2

B62.532

подключение индикатора уровня

опция

B62.026

арматура регулировки

нагрева (моторная)

B62.501

подключение отбор

B62.535

подключение конденсат 1

B62.032

обратная арматура

подпиточной воды

B62.504

подключение пара для

нагрева

B62.536

подключение конденсат 2

опция

B62.033

запорная арматура сброса

B62.505

подключение перепускного

пара

62.003

продувочный трубопровод защиты от

избыточного давления

B62.034

запорная арматура сброса
(

моторный)

B62.507

подключение дозирования

реагентов

62.004

Спускной трубопровод к барбатеру

B62.509

подключение вентиляции

51.000

пульт управления

Объяснение символов

Подъемные приспособления
разрешается крепить только
на обозначенных позициях

Предупреждение – горячая
поверхность, например,
неизолированная арматура

Предостережение: опасное
электрическое напряжение

отдельные размеры

Системы конденсата высокого давления CHP

Для параллельной работы / Для работы в качестве приемника

DA085

Издание 1 (07/12)

возможны изменения

Стр. 2 из 3

CHP

Габариты

L 1

1) 2)

L 2

2) 7)

L 3

2) 7)

L 4

2) 7)

L 5

L 6

L 7

L 8

L 9

L10

2) 8)

L11

2) 8)

L 12

L 13

L 14

L 15

[

тип]

[

мм]

[

мм]

[

мм]

[

мм]

[

мм]

[

мм] [мм] [мм] [мм]

[

мм]

[

мм]

[

мм]

[

мм]

[

мм] [мм]

2,6

2600

1950

1650

1450

1200

1300

950

435

1140

1200

1350

5,0

3280

2540

2090

1790

1540

1640 1190

490

1740

1800

1950

10,0

3870

3055

2495

2085

1785

1935 1375

645

1780

1840

2000

18,0

5900

5030

4580

3675

2975

2675

2825 1975

1270

870

3340

3400

3560

25,0

5600

4730

4340

3800

2950

2650

2800 1800

1260

820

3058

3158

3358

30,0

7000

5600

5200

4350

3350

3050

3200 2150

1320

970

3900

4000

4200

40,0

7110

5655

5255

4405

3405

3105

3255 2205

1375

1025

3800

3900

4150

50,0

7210

5705

5305

4455

3455

3155

3305 2255

1425

925

4400

4500

4750

63,0

7910

6355

5955

4955

3805

3505

3655 2485

1475

1025

4900

5000

5250

80,0

9880

8415

8005

7015

5095

4795

4940 2865

1525

1025

6890

6990

7240

CHP

Габариты

L 16

L 17

L 18

B 1

B 2

B 3

B 4

B 5

B 6

H 1

H 2

H 3

H 4

H 5

[

тип]

[

мм]

[

мм]

[

мм]

[

мм]

[

мм]

[

мм]

[

мм]

[

мм]

[

мм]

[

мм]

[

мм]

[

мм]

[

мм]

[

мм] [мм]

2,6

625

1780

150

1510

1454

1330

800

600

250

1900

1635

260

600

375

1200

5,0

665

2365

150

1760

1679

1580

930

730

250

2150

1885

260

725

475

1450

10,0

935

3150

160

2110

1904

1930

1200

1000

250

2500

2235

260

900

650

1800

18,0

1170

4950

160

2110

1904

1930

1200

1000

250

2500

2235

260

900

650

1800

25,0

1121

4650

200

2510

2414

2330

1500

1200

300

2900

2635

260

1115

800

2200

30,0

1400

6000

200

2510

2414

2330

1500

1200

300

2900

2635

260

1115

800

2200

40,0

1480

6055

250

2810

2564

2630

2000

1800

350

3200

2935

260

1265

800

2500

50,0

1230

6250

250

3010

2664

2830

2180

1980

350

3400

3135

260

1360

800

2700

63,0

1330

6785

250

3210

2814

3030

2340

2140

350

3600

3335

260

1460

1000

2900

80,0

1320

8765

250

3210

2814

3030

2340

2140

350

3600

3335

260

1460

1000

2900

CHP

бак сбора конденсата

отгрузочный

вес

эксплуатационный

вес

максимальный

вес

[

тип]

[

тип]

[

примерно кг]

[

примерно кг]

[

примерно кг]

2,6

1,5

1259

2314

2759

5,0

3,0

1783

3883

4783

10,0

6,0

2937

7137

8937

18,0

10,0

4026

11026

14026

25,0

14,0

5362

15162

19362

30,0

20,0

6632

20632

26632

40,0

25,0

7899

25399

32899

50,0

30,0

9499

30499

39499

63,0

40,0

11188

39188

51188

80,0

50,0

14621

49621

64621

отдельные размеры

Системы конденсата высокого давления CHP

Для параллельной работы / Для работы в качестве приемника

DA085

Издание 1 (07/12)

возможны изменения

Стр. 3 из 3

CHP

подключение

B62.025

B62.026

B62.032

B62.034

B62.045

B62.046

B62.047

B62.055

B62.062

B62.064

B62.501

B62.504

[

тип]

25/40

2,6

5,0

10,0

125

18,0

125

25,0

100

150

30,0

125

100

150

40,0

150

100

200

100

50,0

150

125

200

100

63,0

100

200

100

200

125

250

125

80,0

100

200

100

200

150

250

125

CHP

подключение

B62.505

B62.507

B62.509

B62.510

B62.519

B62.522

B62.528

B62.530

B62.531

B62.532

B62.535

B62.536

[

тип]

25/40

2,6

½"

⅜"

¾"

5,0

½"

⅜"

¾"

10,0

½"

⅜"

¾"

18,0

½"

⅜"

¾"

25,0

½"

⅜"

¾"

100

30,0

½"

⅜"

¾"

125

100

40,0

100

½"

⅜"

¾"

150

100

50,0

100

½"

⅜"

¾"

150

125

63,0

125

½"

⅜"

¾"

200

125

80,0

125

½"

⅜"

¾"

200

150

•

указание и данные по требованиям к помещениям для установки котлов см. Техническую информацию T.

•

Если по проекту предусмотрено несколько патрубков для отбора, то они не представлены в техническом листе.

•

Максимальный вес в зоне передних и задних опор должен распределяться на фундамент.

•

Заказчик должен проверить максимально допустимую нагрузку на пол.

•

Конденсатный сервисный модуль с тепловой изоляцией 100 мм.

•

Указание размеров с допуском ± 1 %; Указание транспортировочного веса с допуском ± 4 % указание рабочего веса с
допуском ± 2 %

•

Размеры монтажного проема:

• Высота: Прибавка к размеру Н1 соответственно Н2 минимум 100 мм (монтированная / не монтированная арматура)

• Ширина: Прибавка к размеру В1 соответственно В2 минимум 200 мм (монтированная / не монтированная арматура)

Минимальные транспортировочные габариты с демонтированной арматурой.

Размер L является ориентировочным и зависит от ступени давления.

Размер H 1 и B 1 может варьировать в зависимости от изготовителя арматуры.

Номинальный диаметр фланцев по стандартам DIN 2633 / 2634 / 2635.

Трубная резьба в соответствии с DIN 2999.

Давление срабатывания предохранительного клапана ≤ давления срабатывания подающего пара.

Если размеры L2, L3 и L4 равны, то необходимо предусмотреть сдвиг относительно оси бака размер B 6. Присоединения
находятся за B6 к оси друг за другом.

Если размеры L10 и L11 равны, то необходимо предусмотреть сдвиг к оси бака размер B 6. Присоединения расположены за
B

6 к оси друг за другом.

Для типов баков 50,0 необходимо предусмотреть 3 седельные опоры. Расположение размер L14/2

содержание .. 10 11 12 13 ..
