Детальные габариты

Бак питательной воды FT



Оросительной деаэрации, с давлением 0,5 bar

DA019



Издание 1 (07/12)



Возможны изменения

Стр. 4 из 4







Указания и предписания по требованиям к помещениям для установки котлов см. техническую информацию TI024.



Комплектация и полные габариты в соответствии с проектным, техническим листом



Если по проекту предусмотрено несколько патрубков для отбора, то в техническом листе они не будут представлены.



Весовые данные распределяются в зоне опор или на опорной приемной конструкции.

•

На месте установки необходимо проверить допустимую нагрузку на пол.





При отклонениях в ступени давления необходимо запросить транспортировочный и рабочий вес.

•

Бак питательной воды с теплоизоляцией 100 мм.



Размеры с допуском ± 1 %; транспортировочный вес с допуском ± 4 %, а рабочий вес с допуском ± 2 %

•

Размеры монтажного проема:

•

Высота монтажного проема: прибавка минимум 100 мм к размеру H1, соответственно размеру H2 (монтированная /



не монтированная арматура)



•

Ширина монтажного проема: прибавка минимум 200 мм к размеру B1 соответственно размеру B2 (монтированная / не



монтированная арматура)



1)



Число соответствует общему объему питательной воды в м³ (например, FT 10 соответствует 10,0 м³).

2)



Речь идет о предложенных номинальных диаметрах, которые должны быть подогнаны в соответствии с заказом.

3)



Минимальные транспортировочные размеры, с демонтированной арматурой.

4)



Номинальный диаметр для фланцев в соответствии с DIN 2633 / 2634 / 2635.

5)



Трубная резьба в соответствии с DIN 2999.

6)



Размеры L –являются ориентировочными и зависят от ступени давления или материала.

7)



Для типа бака FT 50 необходимо предусмотреть 3 опорные ножки. Расположение размер L2/2

8)



Если  необходимы  3  предохранительных  клапана  избыточного  давления,  то  3.  арматура  располагается  симметрично  между
1 и 2.



Детальные габариты

Бак питательной воды FT



распылительной деаэрации, с давлением 0,5 bar

DA080



Издание 1 (07/12)



Возможны изменения

Стр. 1 из 3

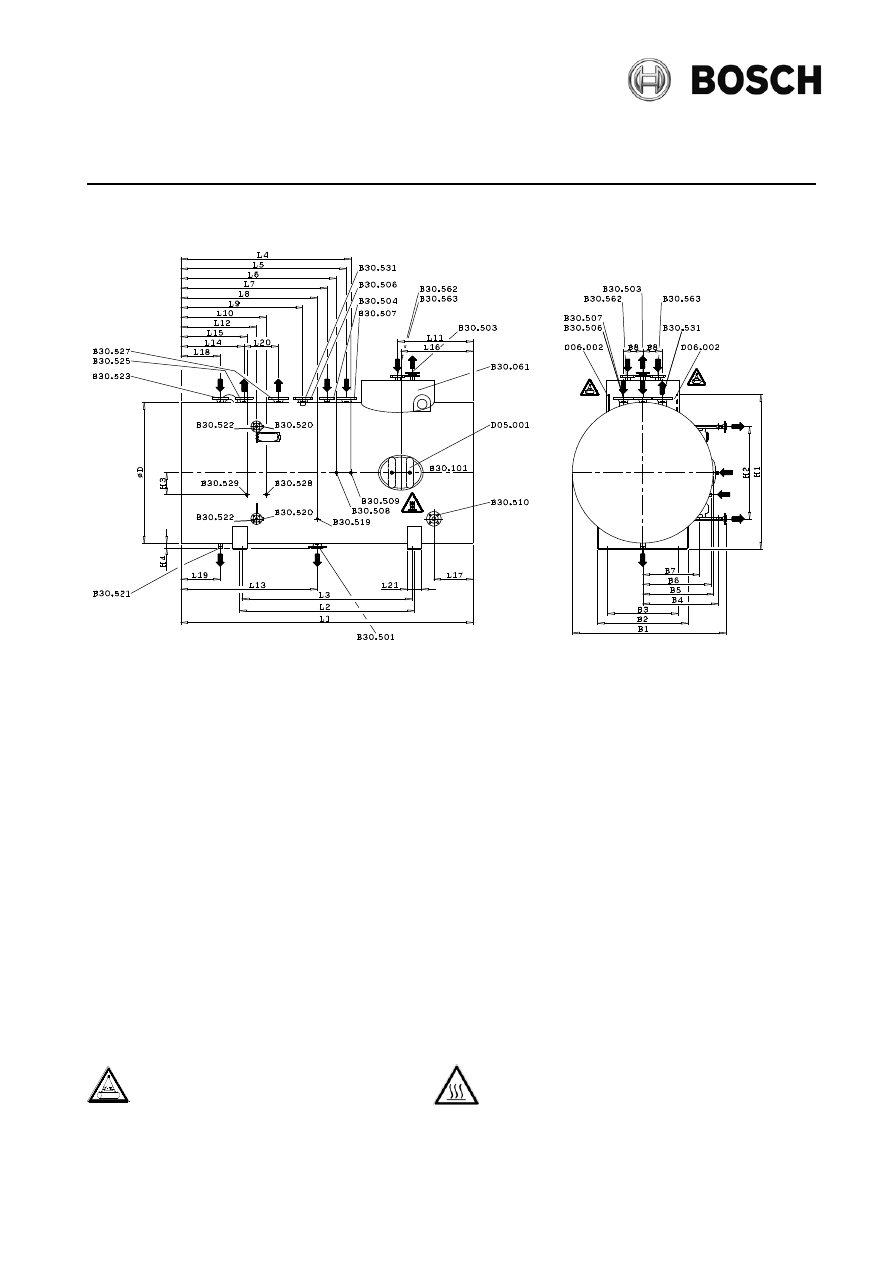

D05.001

Ревизионное отверстие со стороны воды

B30.519

Присоединение для отбора пробы ⅜"

D06.002

Транспортировочная скоба

B30.520

Присоединение для регулировки уровня ½"

B30.061

Распыляющий деаэратор

B30.521

Присоединение для сброса

B30.101

Бак питательной воды

B30.522

Присоединение индикатора уровня DN 25

B30.501

Присоединение для отбора

B30.523

Присоединение предохранительного клапана

недостаточного давления

B30.503

Присоединение для выпар

B30.525

Присоединение предохранительного клапана

избыточного давления

 8)



B30.504

Присоединение для греющего пара

B30.527

Присоединение предохранительного клапана

избыточного давления

Опция

8)



B30.506

Присоединение для бескислородного, подводимого
напрямую конденсата

Опция

B30.528

Присоединение индикатора температуры ½"

Опция

B30.507

Присоединение для возврата расширительного пара
Опция

B30.529

Присоединение измерительного преобразователя

температуры ½"

Опция

B30.508

Присоединение для дозировки химикатов ½" значения
O

2



B30.531

Присоединение для перепускного клапана

Опция

B30.509

Присоединение для дозировки химикатов ½" значения
pH

B30.562

Присоединение для кислородсодержащего

конденсата без давления

B30.510

Присоединение для холостой работы насоса

Опция

B30.563

Присоединение для подпиточная вода

B30.512

Присоединение для деаэратора





Пояснение символов



Подъемные  приспособления  крепить  только  в
обозначенных позициях



Осторожно-

горячая

поверхность,

например,

неизолированная арматура






Детальные габариты

Бак питательной воды FT



распылительной деаэрации, с давлением 0,5 bar

DA080



Издание 1 (07/12)



Возможны изменения

Стр. 2 из 3







Тип бака

1)

Габариты (Допуск  ±1 %)



L 1

3)



6)



L 2

6)



L 3

6)



L 4

6)



L 5

6)



L 6

6)



L 7

6)



L 8

6)



L 9

6)



L 10

6)



L 11

6)





[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

FT 1,5

2630

1200

1140

1380

1365

1180

1215

1145

1015

865

680

FT 3

3190

1800

1750

1695

1695

1495

1495

1395

1245

870

835

FT 4

3690

1800

1750

2180

1995

1980

1745

1645

1495

920

935

FT 5

3760

1800

1750

2215

2030

2015

1780

1680

1530

955

970

FT 6

3790

1840

1740

2230

2045

2030

1795

1695

1595

970

985

FT 8

4770

2500

2400

2635

2595

2435

2285

2145

1975

1125

1085


Тип бака

1)

Габариты (Допуск  ±1 %)



L 12

6)



L 13

6)



L 14

6)



L 15

6)



L 16

6)



L 17

6)



L 18

6)



L 19

6)



L 20

6)



L 21

6)



Тип

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

FT 1,5

765

1215

565

665

755

425

350

350

250

100

FT 3

770

1495

640

670

785

395

395

395

355

150

FT 4

1020

1745

890

720

785

640

640

640

355

150

FT 5

1055

1780

925

755

820

675

675

675

355

150

FT 6

1070

1795

940

770

835

605

690

690

450

160

FT 8

1225

1985

1090

925

835

755

690

690

500

160



Тип бака

1)

Габариты (Допуск  ±1 %)



B 1

3)



B 2

B 3

B 4

B 5

B 6

B 7

B 8

H 1

3)



 H 2

H 3

H 4

Ø D



[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

FT 1,5

1335

800

600

655

605

575

510

200

1360

750

225

50

1200

FT 3

1585

930

730

780

730

715

585

200

1610

950

225

50

1450

FT 4

1585

930

730

780

730

715

585

200

1610

950

225

50

1450

FT 5

1835

1100

900

905

855

845

630

200

1860

1200

225

50

1700

FT 6

1935

1200

1000

955

905

895

645

200

1960

1200

225

50

1800

FT 8

1935

1200

1000

955

905

895

645

200

1960

1300

225

50

1800



Тип бака

 1)



Транспорти-
ровочный
вес

Рабочий
вес

Максималь-
ный вес

Присоединения с фланцем

2)





B30.501

2) 4)



B30.504

2) 4)



B30.506

2) 4)



B30.521

2) 5)



B30.525

2) 4)



B30.531

2) 4)





[кг]

[кг]

[кг]

[DN]

[DN]

[DN]

[

Таможня]

[DN]

[DN]

FT 1,5

657

1712

2157

50

25

50

1  ½"

50

50

FT 3

955

3055

3955

65

32

80

1  ½"

65

50

FT 4

1057

3857

5057

80

32

80

1  ½"

65

80

FT 5

1264

4764

6264

100

40

80

1  ½"

100

80

FT 6

1360

5560

7360

100

40

100

1  ½"

100

80

FT 8

1664

7264

9664

125

50

100

1  ½"

125

80



Детальные габариты

Бак питательной воды FT



распылительной деаэрации, с давлением 0,5 bar

DA080



Издание 1 (07/12)



Возможны изменения

Стр. 3 из 3







Указания и предписания по требованиям к помещениям для установки котлов см. техническую информацию TI024.



Комплектация и полные габариты в соответствии с проектным, техническим листом



Если по проекту предусмотрено несколько патрубков для отбора, то в техническом листе они не будут представлены.



Весовые данные распределяются в зоне опор или на опорной приемной конструкции.

•

На месте установки необходимо проверить допустимую нагрузку на пол.





При отклонениях в ступени давления необходимо запросить транспортировочный и рабочий вес.

•

Бак питательной воды с теплоизоляцией 100 мм.



Размеры с допуском ± 1 %; транспортировочный вес с допуском ± 4 %, а рабочий вес с допуском ± 2 %

•

Размеры монтажного проема:

•

Высота монтажного проема: прибавка минимум 100 мм к размеру H1, соответственно размеру H2 (монтированная /



не монтированная арматура)



•

Ширина монтажного проема: прибавка минимум 200 мм к размеру B1 соответственно размеру B2 (монтированная / не



монтированная арматура)



1)



Число соответствует общему объему питательной воды в м³ (например, FT 10 соответствует 10,0 м³).

2)



Речь идет о предложенных номинальных диаметрах, которые должны быть подогнаны в соответствии с заказом.

3)



Минимальные транспортировочные размеры, с демонтированной арматурой.

4)



Номинальный диаметр для фланцев в соответствии с DIN 2633 / 2634 / 2635.

5)



Трубная резьба в соответствии с DIN 2999.

6)



Размеры L –являются ориентировочными и зависят от ступени давления или материала.



Детальные габариты

Бак питательной воды FT



для питательной воды без давления (частичная деаэрация)

DA081



Издание 1 (07/12)



Возможны изменения

Стр. 1 из 3

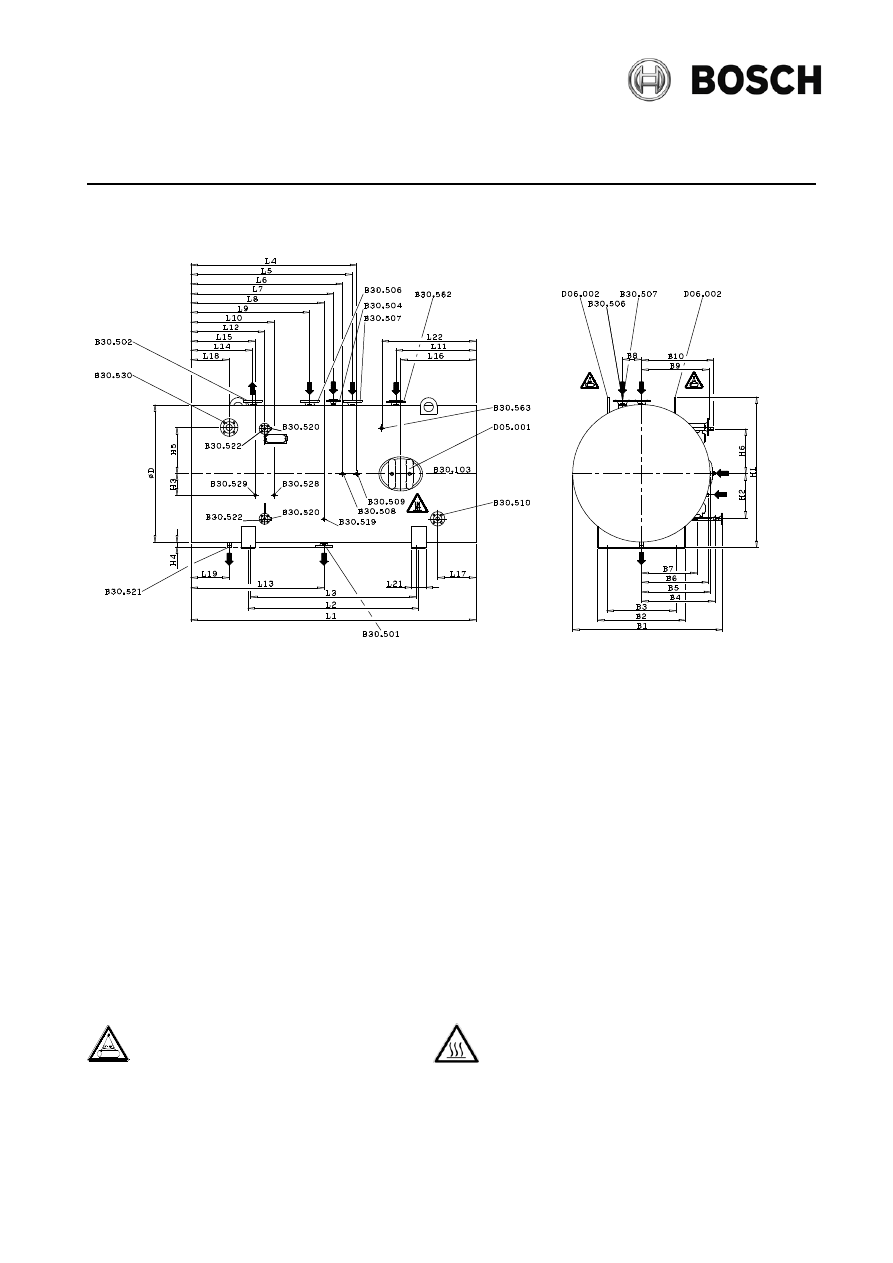

D05.001

Ревизионное отверстие со стороны воды

B30.510

Присоединение для холостой работы насоса

Опция

D06.002

Транспортировочная скоба

B30.519

Присоединение для отбора пробы ⅜"

B30.103

Бак питательной воды

B30.520

Присоединение для регулировки уровня ½"

B30.501

Присоединение для отбора

B30.521

Присоединение для сброса

B30.502

Присоединение для сброса воздуха

B30.522

Присоединение индикатора уровня DN 25

B30.504

Присоединение для греющего пара

B30.528

Присоединение индикатора температуры ½"

Опция

B30.506

Присоединение для бескислородного, подводимого
напрямую конденсата

Опция

B30.529

Присоединение измерительного преобразователя

температуры ½"

Опция

B30.507

Присоединение для возврата расширительного пара
Опция

B30.530

Присоединение для перелива

B30.508

Присоединение для дозировки химикатов ½" значения
O

2



B30.562

Присоединение для кислородосодержащего

конденсата без давления

B30.509

Присоединение для дозировки химикатов ½" значения
pH

B30.563

Присоединение для свежей воды

















Пояснение символов



Подъемные  приспособления  крепить  только  в
обозначенных позициях



Осторожно-

горячая

поверхность,

например,

неизолированная арматура









Детальные габариты

Бак питательной воды FT



для питательной воды без давления (частичная деаэрация)

DA081



Издание 1 (07/12)



Возможны изменения

Стр. 2 из 3








Тип бака

1)

Габариты (Допуск  ±1 %)



L 1

3) 6)



L 2

6) 7)



L 3

6)



L 4

6)



L 5

6)



L 6

6)



L 7

6)



L 8

6)



L 9

6)



L 10

6)



L 11

6)





[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

FT 1,5

2630

620

1140

1380

1365

1180

1215

1145

1015

865

680

FT 3

3190

1115

1750

1695

1695

1495

1495

1395

1245

870

835

FT 4

3690

1015

1750

2180

1995

1980

1745

1645

1495

920

935

FT 5

7)



3760

980

1750

2215

2030

2015

1780

1680

1530

955

970



Тип бака

1)

Габариты (Допуск  ±1 %)



L 12

6)



L 13

6)



L 14

6)



L 15

6)



L 16

6)



L 17

6)



L 18

6)



L 19

6)



L 20

6)



L 21

6)



L22



[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

FT 1,5

765

1215

565

665

755

425

350

350

250

100

680

FT 3

770

1495

640

670

785

395

395

395

355

150

835

FT 4

1020

1745

890

720

785

640

640

640

355

150

935

FT 5

7)



1055

1780

925

755

820

675

675

675

355

150

970



Тип  бака

1)

Габариты (Допуск  ±1 %)



B 1

3)



B 2

B 3

B 4

B 5

B 6

B 7

B 8

B 9


10

H 1

3)



 H 2

H 3

H 4

H 4

H 4

Ø D



[мм]

[мм]

[мм]  [мм]  [мм]  [мм]  [мм]  [мм]  [мм]  [мм]  [мм]

[мм]  [мм]  [мм]  [мм]  [мм]  [мм]

FT 1,5

1335

800

600

655

605

575

510

200

585

525

1360

375

225

50

395

375

1200

FT 3

1585

930

730

780

730

715

585

200

710

600

1610

475

225

50

490

475

1450

FT 4

1585

930

730

780

730

715

585

200

710

600

1610

475

225

50

490

475

1450

FT 5

7)



1835

1100

900

905

855

845

630

200

835

725

1860

600

225

50

585

600

1700



Тип бака



1)



Транспорти

-

ровочный

вес



Рабочи

й вес

Маскималь-

ный вес

Присоединения с фланцем

2)





B30.501

2) 4)



B30.502

2) 4)



B30.504

2) 4)



B30.506

2) 4)



B30.521

2) 5)



B30.530

2) 4)



B30.562

2) 4)



B30.563

2) 5)





[кг]

[кг]

[кг]

[DN]

[DN]

[DN]

[DN]

[

Таможн

я]

[DN]

[DN]

[

Тамож

ня]

FT 1,5

657

1712

2157

50

65

25

50

1 ½"

50

40

1"

FT 3

955

3055

3955

65

80

32

80

1 ½"

65

50

1"

FT 4

1057

3857

5057

80

80

32

80

1 ½"

65

65

1 ½"

FT 5

7)



1264

4764

6264

100

80

40

80

1 ½"

80

65

1 ½"



Детальные габариты

Бак питательной воды FT



для питательной воды без давления (частичная деаэрация)

DA081



Издание 1 (07/12)



Возможны изменения

Стр. 3 из 3







Указания и предписания по требованиям к помещениям для установки котлов см. техническую информацию TI024.



Комплектация и полные габариты в соответствии с проектным, техническим листом



Если по проекту предусмотрено несколько патрубков для отбора, то в техническом листе они не будут представлены.



Весовые данные распределяются в зоне опор или на опорной приемной конструкции.

•

На месте установки необходимо проверить допустимую нагрузку на пол.





При отклонениях в ступени давления необходимо запросить транспортировочный и рабочий вес.

•

Бак питательной воды с теплоизоляцией 100 мм.



Размеры с допуском ± 1 %; транспортировочный вес с допуском ± 4 %, а рабочий вес с допуском ± 2 %

•

Размеры монтажного проема:

•

Высота монтажного проема: прибавка минимум 100 мм к размеру H1, соответственно размеру H2 (монтированная /



не монтированная арматура)



•

Ширина монтажного проема: прибавка минимум 200 мм к размеру B1 соответственно размеру B2 (монтированная / не



монтированная арматура)



1)



Число соответствует общему объему питательной воды в м³ (например, FT 5 соответствует 5,0 м³).

2)



Речь идет о предложенных номинальных диаметрах, которые должны быть подогнаны в соответствии с заказом.

3)



Минимальные транспортировочные размеры, с демонтированной арматурой.

4)



Номинальный диаметр для фланцев в соответствии с DIN 2633 / 2634 / 2635.

5)



Трубная резьба в соответствии с DIN 2999.

6)



Размеры L –являются ориентировочными и зависят от ступени давления или материала.



габариты

деаэратор питательной воды FDP-V



оросительной деаэрации

DA088



Издание 1 (07/12)



Возможны изменения

Стр. 1 из 3

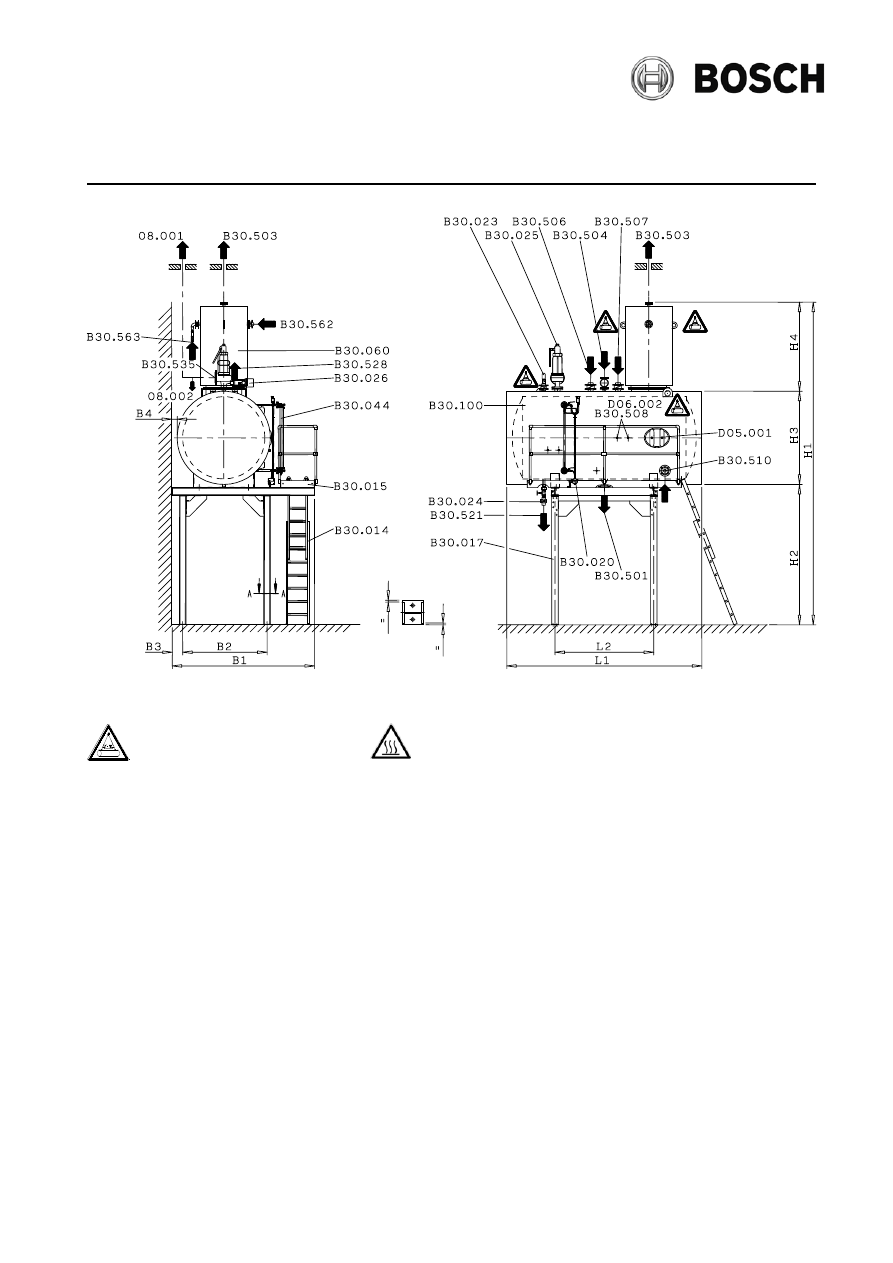

пояснение символов





Транспортировочные приспособления
присоединять только в данных местах



Предостережение:Горячая поверхность (напр., неизол. Арматура)



08.001

продувочный трубопровод

защиты от избыточного

давления

B30.026

арматура регулировки нагрева

(моторный)

B30.508

присоединение для

дозирование реагентов

08.002

сливной трубопровод защиты

от избыточного давления

B30.044

индикатор уровня

опция

B30.510

присоединение для свободный

ход насоса

опция

B30.014

Лестница

B30.060

деаэратор

B30.521

присоединение для

опорожнение

B30.015

площадка обслуживания

B30.100

бак питательной воды

B30.528

присоединение для

перепускная арматура

опция

B30.017

несущая конструкция

B30.501

присоединение для отбор

B30.535

присоединение для

продувочный трубопровод

защиты от избыточного

давления

B30.020

регулятор уровня

B30.503

присоединение для выпар

B30.562

Присоединение для

кислородсодержащего

конденсата без давления

B30.023

арматура защиты от

пониженного давления

B30.504

присоединение для пар для

нагрева

B30.563

присоединение для

подпиточная вода

B30.024

запорная арматура сброса

(магнитный)

B30.506

присоединение для свободного

от кислорода, напрямую

возвращаемого конденсата

опция

D05.001

контрольное отверстие (со

стороны пара и воды)

B30.025

арматура защиты от

избыточного давления

B30.507

присоединение для Отвод

дросселированного пара

опция

D06.002

Транспортировочная скоба

A-A

габариты

деаэратор питательной воды FDP-V



оросительной деаэрации

DA088



Издание 1 (07/12)



Возможны изменения

Стр. 2 из 3









Габариты (допуск  ±1 %)





Деаэрация

L 1

2)



L 2

B 1

B 2

B 3

B 4

H 1

H 2

H 3

H 4

B30.017

[

Тип бака]

1)



[

т/ч]

[

мм]

[

мм]

[

мм]

[

мм]

[

мм]

[

мм]

[

мм]

[

мм]

[

мм]

[

мм]



FDP-V 1,5

2,0

2630

1200

2080

1060

200

200

4760

2500

1310

950

IPB 100

FDP-V 1,5

2,6

2630

1200

2080

1060

200

200

4890

2500

1310

1080

IPB 100

FDP-V 3

4,0

3190

1800

2330

1290

200

200

5140

2500

1560

1080

IPB 120

FDP-V 3

5,0

3190

1800

2330

1290

200

200

5310

2500

1560

1250

IPB 120

FDP-V 4

6,0

3690

1800

2330

1290

200

200

5310

2500

1560

1250

IPB 120

FDP-V 5

8,0

3760

1800

2600

1540

200

200

5710

2500

1810

1400

IPB 120

FDP-V 6

10,0

3790

1840

2700

1540

200

200

5810

2500

1910

1400

IPB 120

FDP-V 8

14,0

4770

2500

2710

1600

200

200

5960

2500

1910

1550

IPB 160

FDP-V 10

18,0

5770

3200

2710

1600

200

200

6360

2500

1910

1950

IPB 160

FDP-V 12

20,0

5640

3200

2900

1800

200

200

6560

2500

2110

1950

IPB 160

FDP-V 14

25,0

5710

3900

2900

1800

200

200

6910

2500

2310

2100

IPB 160

FDP-V 20

30,0

7210

3900

3050

1960

200

200

6910

2500

2310

2100

IPB 200

FDP-V 25

40,0

7330

3900

3350

2440

200

200

7410

2500

2610

2300

IPB 220

FDP-V 30

50,0

7410

4500

3550

2440

200

200

7810

2500

2810

2500

IPB 220

FDP-V 40

63,0

7990

5000

3750

2440

200

200

8510

2500

3010

3000

IPB 220

FDP-V 50

 3)



80,0

9960

6990

3750

2440

200

200

8590

2500

3010

3080

IPB 260





Деаэрация  отгрузочный вес  эксплуатационный вес  максимальный вес

[

Тип бака]

1)



[

т/ч]

[

кг]

[

кг]

[

кг]

FDP-V 1,5

2,0

652

2338

2828

FDP-V 1,5

2,6

653

2368

2915

FDP-V 3

4,0

955

3840

4842

FDP-V 3

5,0

963

3900

4992

FDP-V 4

6,0

1077

4710

6102

FDP-V 5

8,0

1307

5705

7518

FDP-V 6

10,0

1408

6650

8763

FDP-V 8

14,0

1749

8759

11643

FDP-V 10

18,0

2090

10734

14551

FDP-V 12

20,0

2863

12892

17309

FDP-V 14

25,0

3287

14834

20354

FDP-V 20

30,0

4103

20680

28000

FDP-V 25

40,0

4908

25334

34837

FDP-V 30

50,0

5474

29890

41975

FDP-V 40

63,0

6320

37988

54838

FDP-V 50

 3)



80,0

8011

47313

68613



габариты

деаэратор питательной воды FDP-V



оросительной деаэрации

DA088



Издание 1 (07/12)



Возможны изменения

Стр. 3 из 3



•

Указания и предписания по требованиям к помещениям для установки котлов см. техническую информацию TI024.

•

Если по проекту предусмотрено несколько патрубков для отбора, то в техническом листе они не будут представлены.

•

Весовые данные распределяются в зоне опор или на опорной приемной конструкции.

•

На месте установки необходимо проверить допустимую нагрузку на пол.

•

При отклонениях в ступени давления необходимо запросить транспортировочный и рабочий вес.

•

Емкость для питательной воды и емкость для деаэрации  с 100 мм теплоизоляция

•

Размеры с допускoм  ± 1 %; вес груза  с допускoм  ± 4 %  и  рабочий /  максимальный вес c допускoм ± 2 %

•

Высота  котельной  зависит  от  оснащения  установки.  Размер  в  свету  над  платформой  для  техобслуживания  должен  быть
минимум 2 м.

•

Размеры емкости питательной воды см. DA019, емкости для деаэрации см. DA015.

•

Размеры монтажного проема:



•

Высота монтажного проема: прибавка минимум 100 мм к размеру H1, соответственно размеру H2 (монтированная /



не монтированная арматура)



•

Ширина монтажного проема: прибавка минимум 200 мм к размеру B1 соответственно размеру B2 (монтированная / не



монтированная арматура)

1)

Число соответствует общему объему питательной воды в м³ (например, FDP-V 10 соответствует 10,0 м³).

2)

Размеры L 1 являются ориентировочными и зависят от ступени давления или материала.

3)

Для типа бака FDP-V 50 необходимо предусмотреть 3 опорные ножки. Расположение размер L2/2.



отдельные размеры

Модуль барботера BEM




DA036



Издание  1 (07/12)



возможны изменения





1 / 2

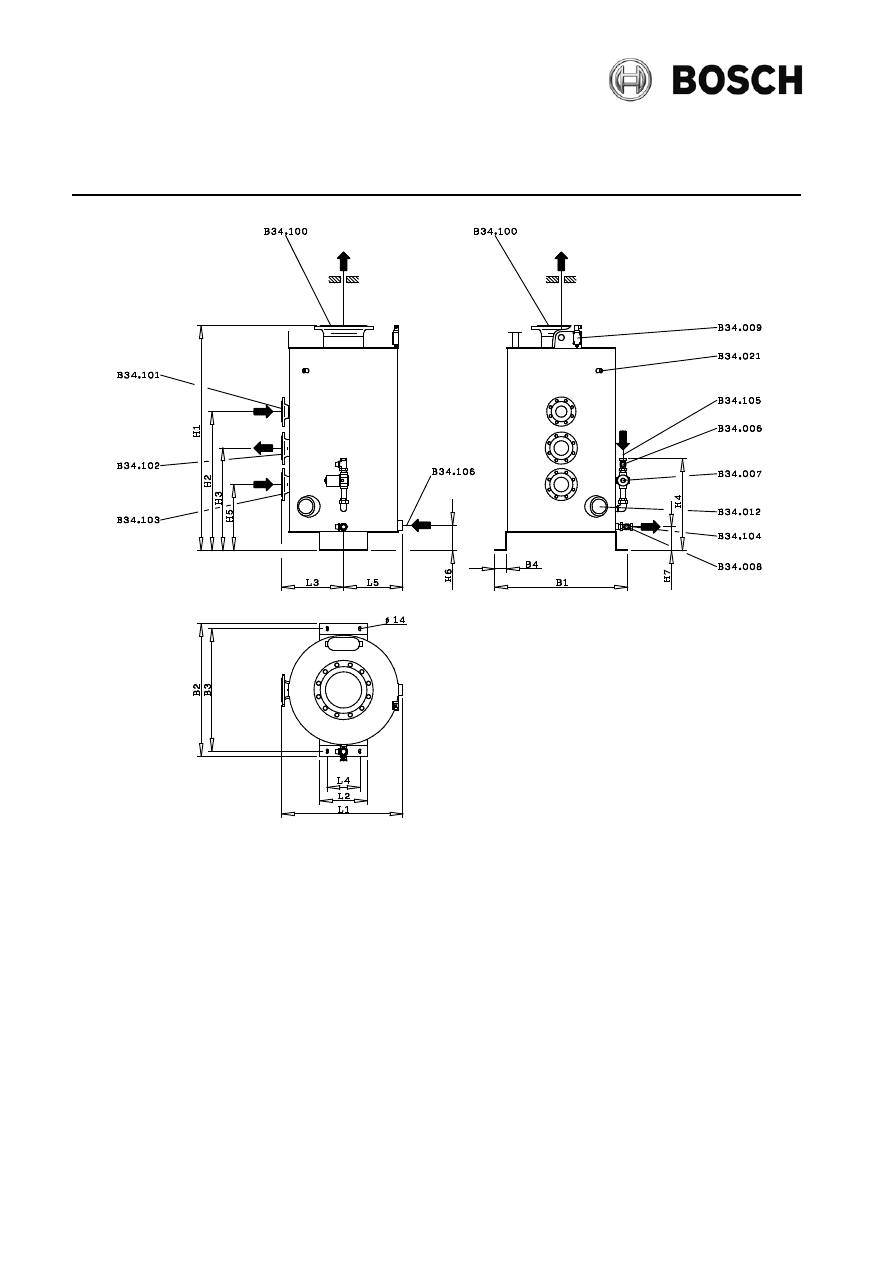

B34.006

запорная арматура (дроссель)

B34.101

подключение сливная вода с температурой выше
точки кипения при давлении окружающей среды

B34.007

арматура управления (магнитный)

B34.102

подключение слив в канал

B34.008

запорная арматура

B34.103

подключение сливная вода с температурой ниже
точки  кипения при давлении окружающей среды

B34.009

температурный датчик

B34.104

подключение опорожнение

B34.012

контрольное отверстие (со стороны воды)

B34.105

подключение охлаждающая вода

B34.021

манометр

B34.106

подключение опорожнение питательная вода

B34.100

подключение вентиляция















отдельные размеры

Модуль барботера BEM




DA036



Издание  1 (07/12)



возможны изменения





2 / 2

Модуль барботера BEM



отгрузочный вес

эксплуатационный вес

максимальный вес

 1)

Тип

[

кг]

[

кг]

[

кг]

150

128

203

278

265

169

301

434

450

237

462

687

1000

332

832

1332



размер

L 1



L 3

L 4

L 5

B 1

B 3

H 1

H 2

H 3

[

мм]

[

мм]

[

мм]

[

мм]

[

мм]

[

мм]

[

мм]

[

мм]

[

мм]

573

300

225

273

672

590

1291

883

633

723

375

225

348

822

740

1291

853

603

831

425

225

406

922

840

1541

853

703

1091

555

500

536

1182

1100

1791

1018

768



размер

опорная рама

поверхность прилегания

H 4

H 5

H 6

H 7

L 2

B 2

B 4



[

мм]

[

мм]

[

мм]

[

мм]

[

мм]

[

мм]

[

мм]

[

м

2

616

383

173

163

325

650

75

0,049

616

353

173

163

325

800

75

0,049

616

453

173

163

325

900

75

0,049

616

518

173

163

600

1160

75

0,09



подключение

B34.100

 2)



B34.101

 2)



B34.102

 2)



B34.103

 2)



B34.104

 3)



B34.105

 3)



B34.106

 3)



DN

PN

DN125 PN16

DN50 PN40

DN80 PN16

DN40 PN40

R 1”

R 1”

R 1 ½”

DN

PN

DN150 PN16

DN50 PN40

DN80 PN16

DN50 PN40

R 1”

R 1”

R 1 ½”

DN

PN

DN250 PN16

DN80 PN16

DN100 PN16

DN100 PN16

R 1”

R 1”

R 2”

DN

PN

DN250 PN16

DN80 PN16

DN100 PN16

DN100 PN16

R 1”

R 1”

R 2”


•

указание и данные по требованиям к помещениям для установки котлов см. Техническую информацию TI024.

•

объем поставки фиксируется в подтверждении заказа.

•

Пригоден для котельных установок с 3 котлами максимум.

1)

максимальный вес включая 100% заполнение водой.

2)

номинальный диаметр фланцев по стандартам DIN 2633 / 2634 / 2635.

3)

Трубная резьба в соответствии с DIN 2999.

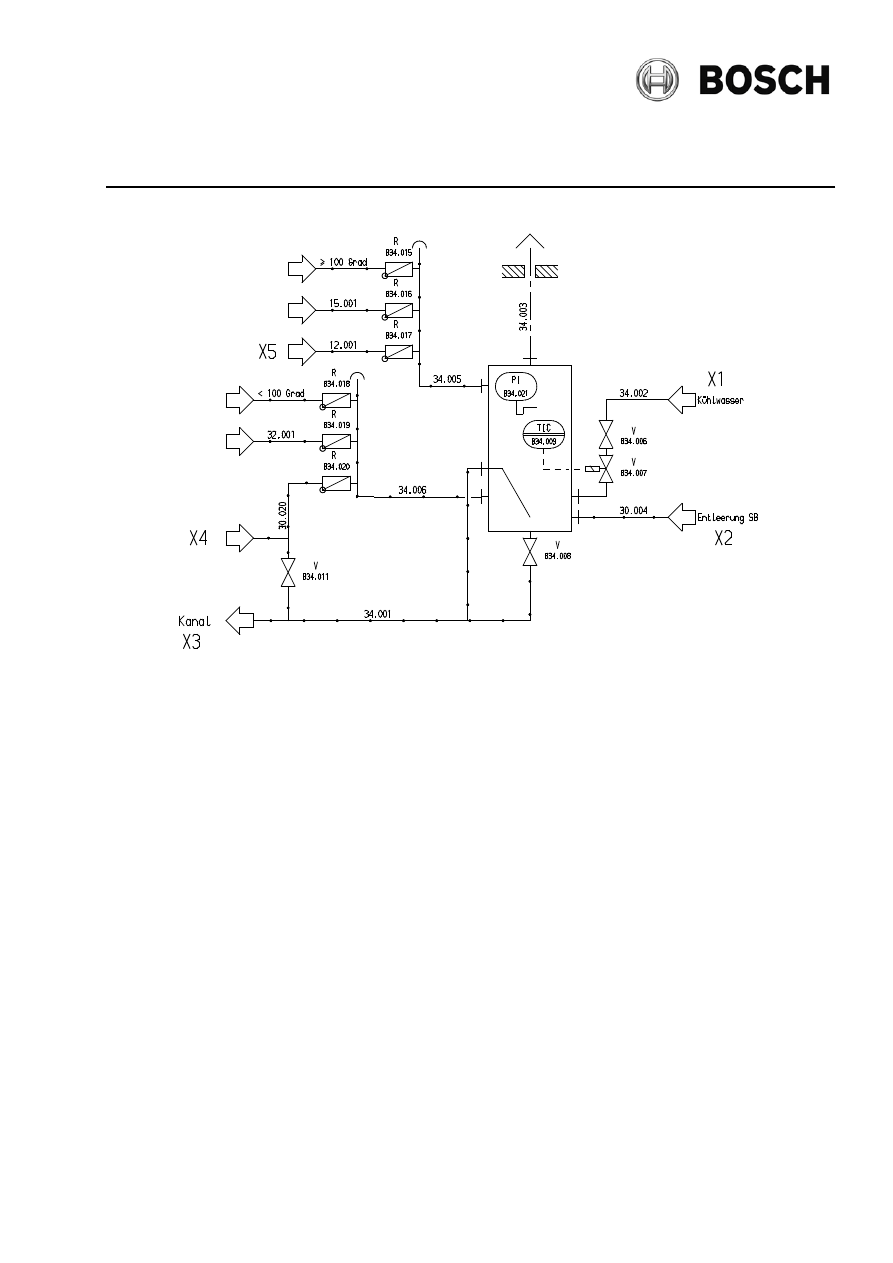

Схема трубопровода

Модуль барботера BEM





DA037



Издание

1 (07/12)





Возможны изменения

1 / 2



положе́ние  обозначение

положе́ние  обозначение

B34.006

запорная арматура для охлаждающая вода
(

дроссель)

B34.016

обратная арматура

B34.007

арматура управления для охлаждающая вода
(

магнитный)

B34.017

обратная арматура

B34.008

запорная арматура

B34.018

обратная арматура

B34.009

температурный датчик сливная вода

B34.019

обратная арматура

B34.011

запорная арматура

B34.020

обратная арматура

B34.015

обратная арматура

B34.021

манометр



положе́ние  обозначение

положе́ние  обозначение

12.001

Сливной трубопровод котла

34.001

сточный трубопровод к каналу

15.001

трубопровод

продувки

водоуказательной

колонки

34.002

трубопровод воды охлаждения

30.004

сбросной трубопровод питательная вода

34.003

трубопровод удаления воздуха

30.020

перепускной трубопровод

34.005

Присоединительный  трубопровод  более  100
градусов

32.001

дренажный  трубопровод  и  трубопровод
удаления воздуха

34.006

Присоединительный  трубопровод  менее  100
градусов



Схема трубопровода

Модуль барботера BEM





DA037



Издание

1 (07/12)





Возможны изменения

2 / 2



•

указание и данные по требованиям к помещениям для установки котлов см. Техническую информацию TI024.

•

объем поставки фиксируется в подтверждении заказа.

•

Пригоден для установок максимум с 3 котлами.

•

Если длина вентиляционного трубопровода больше 10 м, то необходимо использовать трубу со следующим по величине
номинальным диаметром (DN)

•

Опорожнительные клапаны  B34.011 необходимы только для идущего вверх трубопровода для опорожнения остатков с
присоединительных трубопроводов

•

Опорожнительные клапаны B34.011 открывать только если в установке нет давления!



отдельные размеры

деаэрационный модуль



DM


оросительной деаэрации

DA015



Издание 1

 (07/12)



Возможны изменения

Стр. 1 из 2





B30.034

обратная арматура

B30.130

арматура управления (магнитный)

4)



B30.035

обратная арматура

B30.131

запорная арматура (дроссель)

4)



B30.057

регулировочная арматура свежей воды
(

моторный)

B30.503

подключение выпар

B30.059

изоляция бак питательной воды

B30.512

подключение деаэратор

B30.060

деаэратор

B30.562

подключение  кислородсодержащего  конденсата  без
давления

B30.064

транспортировочная скоба

B30.563

подключение подпиточная вода



































































Пояснение символов



Подъемные  приспособления  крепить  только  в
обозначенных позициях



Осторожно-

горячая

поверхность,

например,

неизолированная арматура

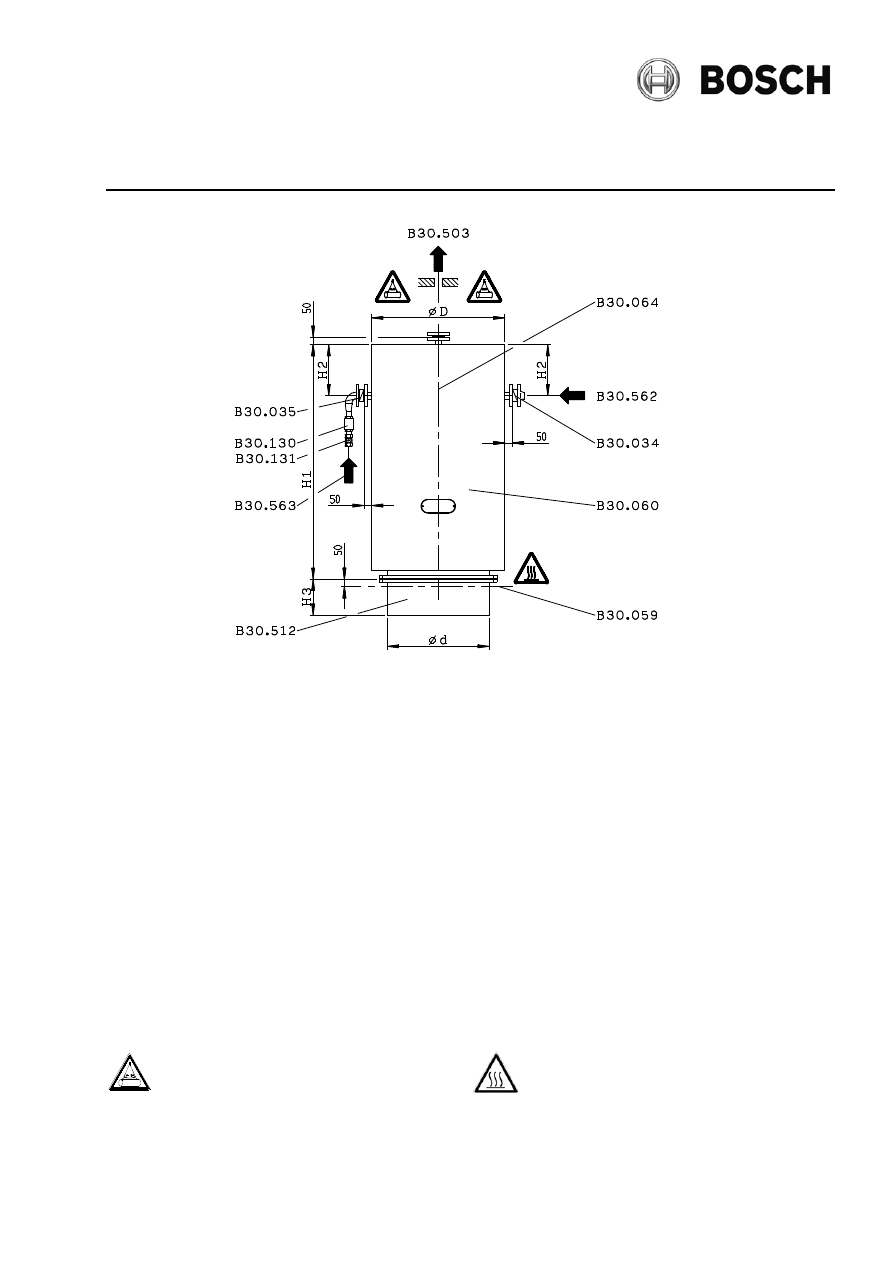

отдельные размеры

деаэрационный модуль



DM


оросительной деаэрации

DA015



Издание

9 (08/10)





Возможны изменения

Стр. 2 из 2















размер

деаэратор

1)

отгрузочный

вес

2)

эксплуатационный

вес

max.

3)



объем

воды

полный

мощность

H 1

H 2

H 3

B30.503

тип DM

[

около. кг]

[

около. кг]

l]

[

кВт]

[

мм]

[

мм]

[

мм]

[

мм]

[

мм]

[

мм]

65

110

45

220

454

254

900

245

235

20

95

195

100

440

555

355

1030

260

235

20

135

328

193

660

656

456

1200

295

235

32

10

175

488

313

1100

750

550

1350

340

240

32

14

235

721

486

1540

850

650

1500

350

230

32

20

355

1185

830

2200

1000

550

1900

385

240

32

30

460

1846

1386

3300

1200

550

2050

435

240

50

40

635

2861

2226

4400

1400

800

2250

485

220

50

50

855

4077

3222

5500

1600

800

2450

525

220

50

63

1065

5915

4850

6820

1800

1000

2950

580

400

80

80

1330

7630

6300

8660

2000

1000

3030

620

400

80

100

1830

11330

9500

10825

2200

1200

3605

655

400

100

120

2055

13755

11700

12990

2400

1200

3685

695

400

100

150

2380

17880

15500

16230

2700

1200

3800

755

400

125

180

2658

20958

18300

19480

2900

1400

3875

795

400

125

205

2963

24453

21500

22190

3100

1400

3950

830

400

150

220

3228

26328

23100

23810

3200

1400

3990

850

400

150





















указание и данные по требованиям к помещениям для установки котлов см. Техническую информацию TI024.



Комплектация и полные размеры в соответствии с проектным, техническим листом.



размеры с допуском ± 1 %.

•

объем поставки фиксируется в подтверждении заказа.



Деаэрационный модуль с теплоизоляцией толщиной 100 мм.



Присоединение B30.003 с контрфланцем в соответствии с DIN 2642 PN 10 с кромкой из нержавеющей стали и встроенной
выпарной диафрагмой.



Присоединение B30.062 и B30.063 в соответствии с  DIN 2642 PN 10 с кромкой из нержавеющей стали.



Присоединение B30.062 только при выходе конденсата (Опция).

1)



Число соответствует максимальной производительности пара в т пара/ч

2)



Вместе с арматурой и изоляцией

3)



Вместе с арматурой, изоляцией и 100% заполнением водой.

4)

От 63 т / ч вместо B30.130 и B30.131 дополнительный регулировочная арматура свежей воды (моторный) B30.057















содержание   ..  8  9  10  11   ..
