Micro Motion. Сенсоры Моделей D и DT. Руководство

Технические характеристики сенсоров D и DT продолжение

Руководство по эксплуатации сенсоров Моделей D и DT

Технические характеристики продолжение

Типичные точность, масштаб шкалы и перепад давления- для сенсоров высокого давления с

трансмиттерами Серии 1000/2000.

Для определения точности, масштаба шкалы и перепада давления в Вашем
конкретном случае, свяжитесь с местным представительством Micro Motion.

Точность,

±%

100:1

20:1

10:1

1:1

жидкость

газ жидкость

газ

DH25

2,4

0,48

0,24

0,65

0,15

0,65

DH38

10,0

2,0

1,0

0,15

0,50

DH100

7,5

1,5

0,75

0,15

0,65

DH150

8,57

1,71

0,21

0,65

0,15

0,65

DH300

5,71

----

1,14

----

0,57

----

0,15

----

Перепад давления, бар

100:1

20:1

10:1

1:1

жидкость

газ жидкость

газ

DH25

∼

0,01

0,07

0,03

0,29

1,5

----

DH38

∼

0,01

0,04

0,01

0,15

0,83

----

DH100

∼

0,01

0,04

0,01

0,17

0,84

----

DH150

∼

0,01

0,05

0,01

0,21

1,0

----

DH300

∼

----

0,01

----

0,02

----

1,4

----

Перепад давления на газах определялся при рабочем давлении 34 бара и температуре 24

С.

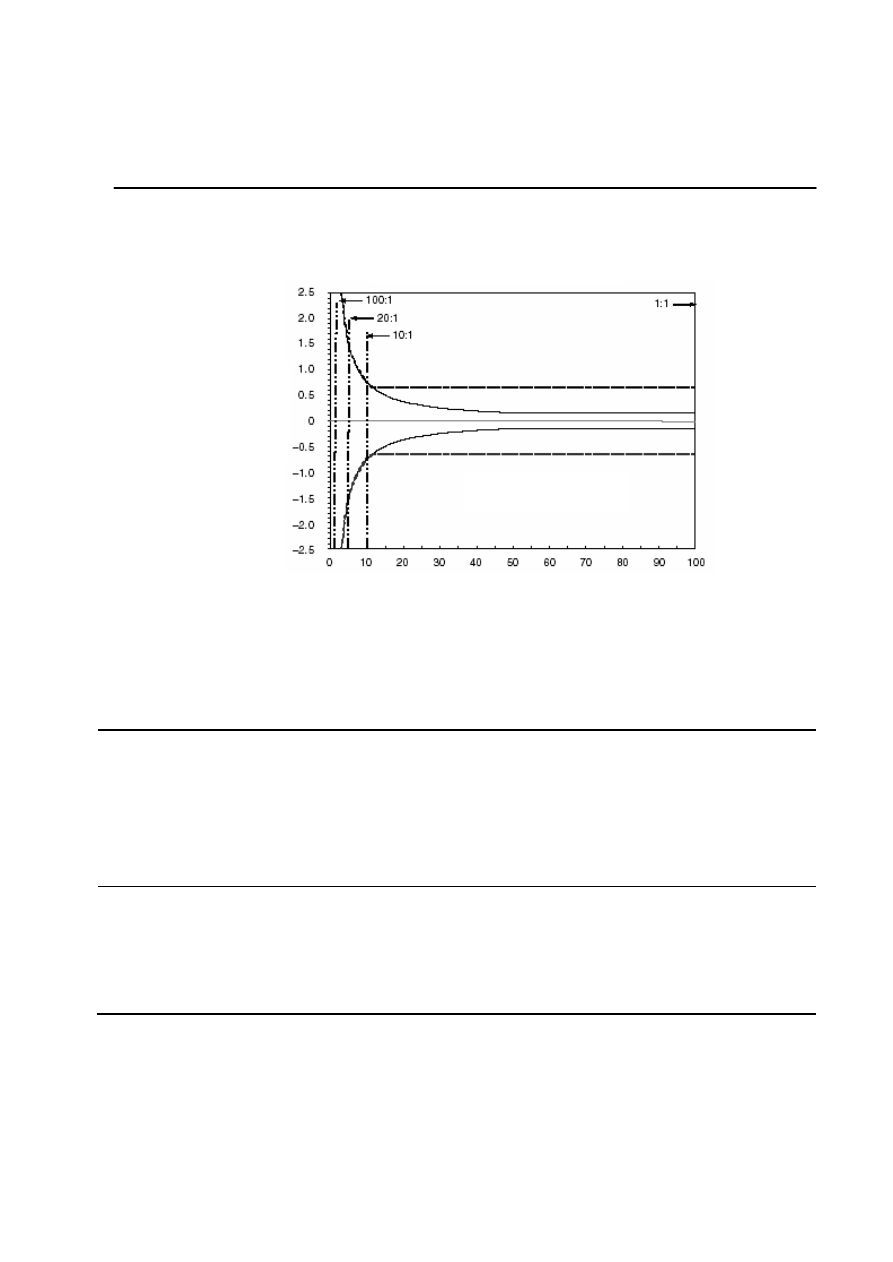

Выборочные данные

Номинальный расход, %

оч

ос

ть

_________ жидкость
-------------- газ

Технические характеристики сенсоров D и DT продолжение

Руководство по эксплуатации сенсоров D и DT

Технические характеристики продолжение

Типичные точность, масштаб шкалы и перепад давления- для высокотемпературных сенсоров с

трансмиттерами Серии 1000/2000.

Точность,

±%

100:1

20:1

10:1

1:1

жидкость

газ жидкость

газ

DT65

2,0

0,40

0,65

0,20

0,65

0,15

0,65

DT100

2,0

0,40

0,65

0,20

0,65

0,15

0,65

DT150

2,0

0,40

9,65

0,20

0,65

0,15

0,65

Перепад давления, бар

100:1

20:1

10:1

1:1

жидкость

газ жидкость

газ

DT65

∼

0,01

0,06

0,91

DT100

∼

0,01

0,06

1,12

DT150

∼

0,01

0,06

0,32

Перепад давления на газах определялся при рабочем давлении 34 бара и температуре 24

С.

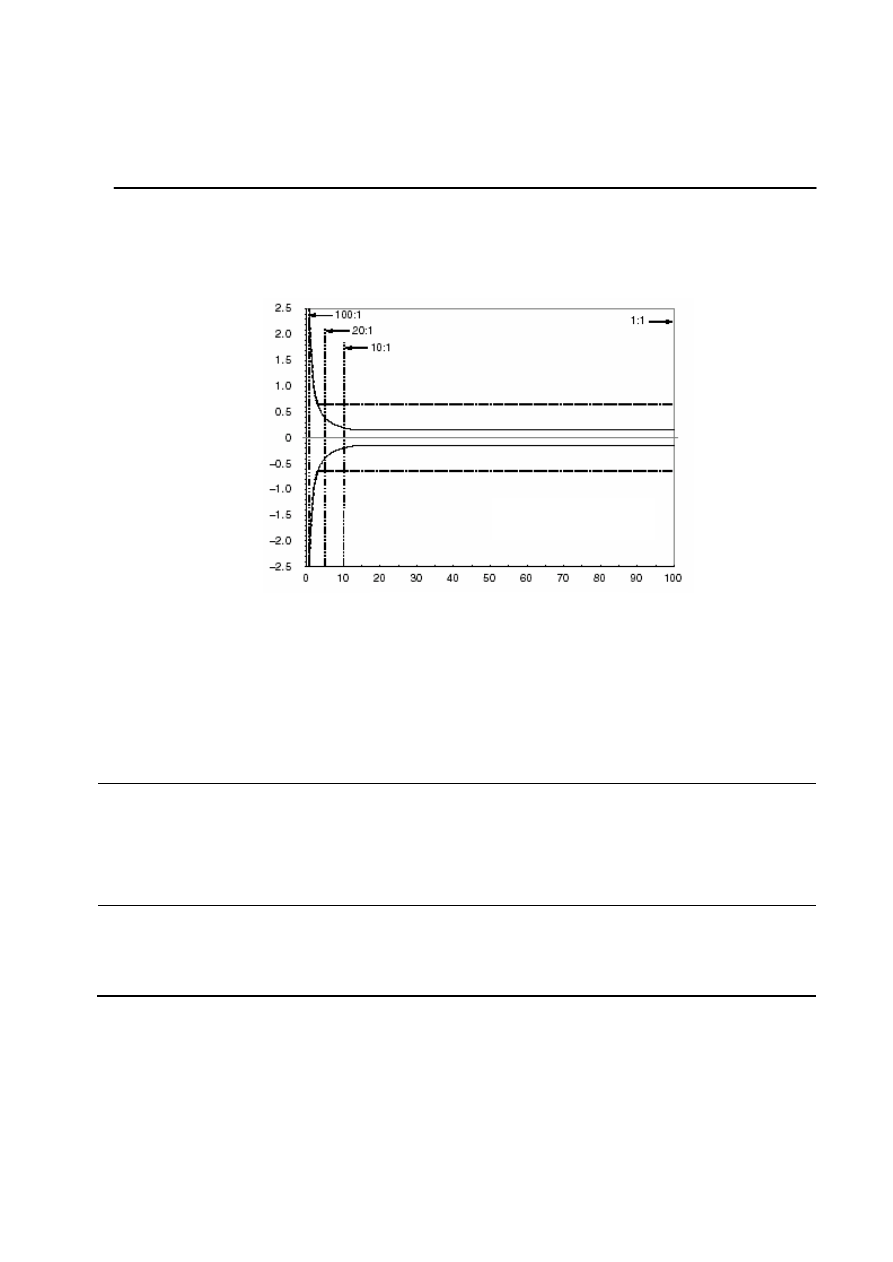

Выборочные данные

оч

ос

ть

Номинальный расход, %

_________ жидкость
-------------- газ

Технические характеристики сенсоров D и DT продолжение

Руководство по эксплуатации сенсоров Моделей D и DT

Технические характеристики продолжение

Функциональные характеристики

Влияние окружающей среды
Влияние температуры на
погрешность нуля

Влияние температуры на погрешность нуля определяется, как максимально-возможный сдвиг нуля
шкалы при изменении температуры процесса относительно значения температуры, при котором
производилась калибровка нуля

Сдвиг нуля

% номинального расхода на один °C

D25

±0.01

D40

±0.01

D65

±0.001

D100

±0.001

D150

±0.001

D150 Tefzel

±0.002

D300

±0.004

D300 Tefzel

±0.004

D600

±0.004

Сенсоры DH

±0.01

Сенсоры DT

±0.002

Температурный сдвиг

Изменение температуры на продолжительное время приводит к нарушению калибровки сенсора,
причиной которой является изменение модуля упругости при длительной работе при высоких
температурах. Такое нарушение калибровки всегда приводит к заниженным показаниям
(расходомер показывает значение меньше истинного). Влияние температурного сдвига калибровки
можно минимизировать за счет периодической калибровки сенсора. Относится только к сенсорам
DT.

Сдвиг калибровки

Сенсоры DT

Выше 315

С, -0.092% % номинального расхода на один °C, в дополнение к

температурным погрешностям нуля , ( смотри выше)

Влияние давления

Влияние давления определяется, как изменение чувствительности сенсора при изменении давления
процесса относительно значения, при котором производилась калибровка. Влияние давления может
быть скорректировано. Относится только к сенсорам, перечисленным ниже.

Влияние на погрешность

сигнала расхода

Влияние на погрешность

сигнала плотности

% расхода на бар

кг/м

на бар

D300

-0,131

-0,145

D300 Tefzel

-0,131

-0,145

D600

-0,073

-0,045

Под номинальным расходом понимается верхний предел номинального диапазона расхода.

Трубки сенсора из нержавеющей стали 316L с покрытием Tefzel



Технические характеристики сенсоров D и DT продолжение

Руководство по эксплуатации сенсоров D и DT

Технические характеристики продолжение

Функциональные характеристики

Варианты блока питания

Блок питания требуется для усилителя D600.
Интегральный усилитель 115 В переменного тока, 50/60 Гц или 230 В переменного тока, 50/60 Гц
Удалённый усилитель 85-250 В переменного тока, 50/60 Гц

Классификация опасных зон

Искробезопасность обеспечивается только при правильном подключении к аттестованному трансмиттеру..

UL - американское агентство по стандартам. CSA - канадское агентство по стандартам. CENELEC - европейское
агентство по стандартам. SAA - австралийское агентство по стандартам.

Сенсоры D и DH

Класс I, Раздел 1, Группы C и D

Класс I, Раздел 2, Группы А, В, C и D

Класс II, Раздел 1, Группы E, F и G

Сенсоры DT

Класс I, Раздел 1, Группы C и D

Класс I, Раздел 2, Группы А, В, C и D

CSA

Сенсоры D и DH

Класс I, Раздел 1, Группы C и D

Класс I, Раздел 2, Группы А, В, C и D

Класс II, Раздел 1, Группы E, F и G

Сенсоры DT

Класс I, Раздел 1, Группы C и D

Класс I, Раздел 2, Группы А, В, C и D

Класс II, Раздел 1, Группы E, F и G

CENELEC

Максимальная температура жидкости,

°С

Т1 Т2 Т3 Т4 Т5 Т6

D25, DH25

EEx ib IIC Т1 T6 177 177 177 120 85 70

DH38

EEx ib IIC Т1 T6 177 177 177 120 85 70

D40

EEx ib IIC Т1 T6 177 177 177 120 85 70

D65

EEx ib IIC Т1 T6 177 177 177 120 85 70

D100, DH100

EEx ib IIB Т1 T6 204 204 185 120 85 70

D150, DH150

EEx ib IIB Т1 T6 204 204 185 120 85 70

D300, DH300

EEx ib IIB Т1 T6 204 204 162 97 62 47

D600 с интегральным
усилителем и базовым
процессором и
соединительной
коробкой

EEx [ib] de IIB Т1 T6 87 87 87 62 27 12

EEx [ib] de IIB Т1 T6 87 87 87 62 27 12

Сенсоры DT

EEx ib IIB T6 409 259 164 99 64 49

SAA

D25, DH25

Ex ib IIB T4

DH38

Ex ib IIB T4

D40

Ex ib IIB T4

D100.DH100

Ex ib IIB T4

D150.DH150

Ex ib IIB T6

D150Tefzel

Ex ib IIB T6

D300, DH300

Ex ib IIB T4

D300 Tefzel

Ex ib IIB T4

Сенсоры DT

Ex ib IIB T6

CENELEC “T” уровень определяется как максимальная температура поверхности расходомера. “T” и температура окружающей

среды ограничивают допустимую температуру измеряемой жидкости (приведена выше). Пределы температуры окружающей среды
для CENELEC- совместимых сенсоров приведены на странице 61.

Трубки сенсора из нержавеющей стали 316L с покрытием Tefzel



Технические характеристики сенсоров D и DT продолжение

Руководство по эксплуатации сенсоров Моделей D и DT

Физические характеристики
Конструкционные материалы

Стандартные конструкционные материалы:
SS = Трубки и фланцы из нержавеющей стали 316L, патрубки из нержавеющей стали CF-3M
Ni = Трубки и соединения из никелевого сплава Hastelloy



C-22 патрубки из никелевого сплава

Hastelloy CW-2M.

Ni/SS = Трубки из никелевого сплава Hastelloy



C-22, патрубки и фланцы из нержавеющей стали

316L

С покрытием = Трубки из нержавеющей стали 316L с покрытием Tefzel



Смачиваемые детали

Ni/SS С покрытием

D25

√

D40

√

D65

√

D100

√

D150

√

D300

√

D600

√

DH25

√

DH38

√

DH100

√

DH150

√

DH300

√

DT65

√

DT100

√

DT150

√

Корпус

Нержавеющая сталь 304

Базовый процессор

Нержавеющая сталь 316L

Соединительная коробка

Алюминий с эпоксидным покрытием

Усилитель

Алюминий с эпоксидным покрытием

Вес сенсора

Приведен вес сенсора с указанными фланцами
УД = условное давление.

тип соединений с процессом

кг

D25

1/2", УД по классу 150 ANSI WNRF

3.6

D40

1/2", УД по классу 150 ANSI WNRF

3.6

D65

1/2", УД по классу 150 ANSI WNRF

7.8

D100

1", УД по классу 150 ANSI WNRF

18.2

D150

1-1/2", УД по классу 150 ANSI WNRF

20.9

D300

3", УД по классу 150 ANSI WNRF

60.4

D600 с интегральным
усилителем

6", УД по классу 150 ANSI WNRF

401

D600 с удалённымным
усилителем

403

DH38

Накидные с резьбой 3/8" NPT

3.6

DH100

1 1/2" фланцы высокого давления под зажим

36.4

DH150

1 1/2" фланцы высокого давления под зажим

36.4

DH300

4" фланцы высокого давления под зажим

99.1

DT65

1/2", УД по классу 300 ANSI WNRF

DT100

1", УД по классу 300 ANSI WNRF

DT150

1 1/2", УД по классу 300 ANSI WNRF

Стандартные справочники по коррозии материалов не применимы для случая циклических напряжений. Их не следует использовать

при выборе материалов смачиваемых деталей сенсоров Micro Motion. За информацией о совместимости материалов с
технологической средой обратитесь к справочнику по коррозии материалов фирмы Micro Motion.

Технические характеристики сенсоров D и DT продолжение

Руководство по эксплуатации сенсоров Моделей D и DT

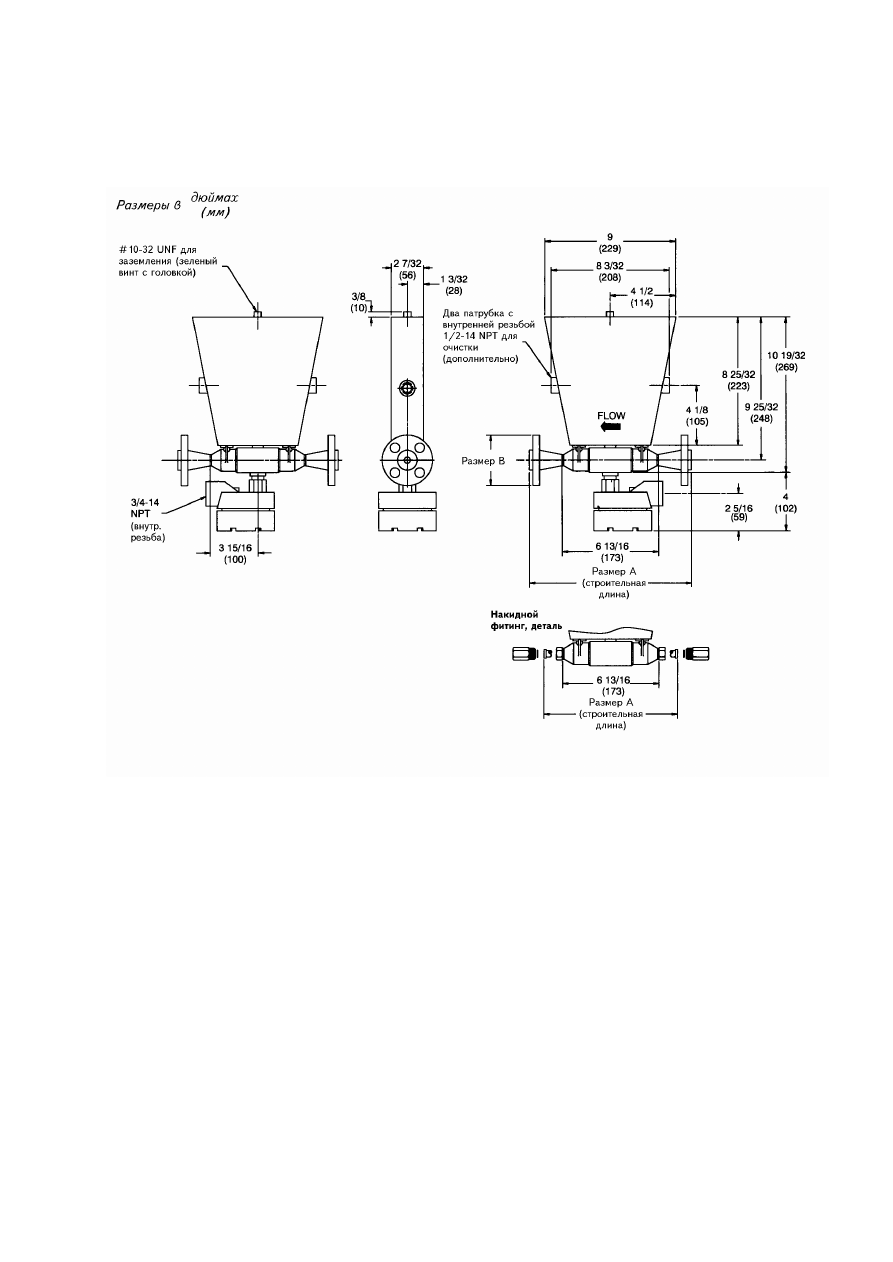

Фитинги и размеры сенсоров D25

Фитинги для стандартных давлений, сенсоры из
нержавеющей стали

Код фитинга

Размер А,

дюймов (мм)

Размер В, Внешний

диаметр

дюймов (мм)

Приварной, 1/2-дюйма, УД по классу 150 ANSI, уплотнительная
поверхность "соединительный выступ" (далее WNRF)

113

10 1/4 (260)

3 1/2 (89)

WNRF 1/2-дюйма, УД по классу 300 ANSI

114

10 5/8 (270)

3 3/4 (95)

WNRF 1/2-дюйма, УД по классу 600 ANSI

115

11 1/8 (283)

3 3/4 (95)

Накидной с внутренней резьбой 3/8-дюйма NPT

119

8 1/8 (206)

- - -

Санитарный 1/2-дюйма

121

9 3/4 (248)

1 (25)

WNRF 15 мм DIN 2635 PN40

116

10 7/16 (265)

3 3/4 (95)

WNRF 15 мм DIN 2637 PN100

900

(288)

(105)

WNRF 15 мм JIS 10K

216

10 1/4 (260)

3 3/4 (95)

WNRF 15 мм JIS 20K

118

10 1/4 (260)

3 3/4 (95)

Фитинги для стандартных давлений, сенсоры из
никелевого сплава

1/2-дюйма, УД по классу 150 ANSI, lap joint

124

11 1/4 (286)

3 1/2 (89)

1/2-дюйма, УД по классу 300 ANSI, lap joint

125

11 1/4 (286)

3 3/4 (95)

1/2-дюйма, УД по классу 600 ANSI, lap joint

126

11 1/4 (286)

3 3/4 (95)

15 мм DIN PN40 lap joint

217

11 1/4 (286)

3 3/4 (95)

15 мм JIS 10K lap joint

117

11 1/4 (286)

3 3/4 (95)

Фитинги для высоких давлений, сенсоры из
нержавеющей стали

1-дюйм, фланец высокого давления под зажим

225

10 1/4 (260)

2 (51)

WNRF 1/2-дюйма, УД по классу 900/1500

903

11 31/32 (304)

5 1/4(133)

WNRF 1/2-дюйма, УД по классу 2500

905

12 31/32 (329)

4 1/4 (108)

Накидной с внутренней резьбой 3/8-дюйма NPT

119

8 1/8 (206)

- - -

WNRF 15 мм DIN 2638 PN160

901

(304)

(105)

WNRF 15 мм DIN 2628 PN250

902

(304)

(130)

Фитинги и размеры сенсоров D40

Фитинги для стандартных давлений, сенсоры из
нержавеющей стали

Код фитинга

Размер А,

дюймов (мм)

Размер В, Внешний

диаметр

дюймов (мм)

Приварной, 1/2-дюйма, УД по классу 150 ANSI, уплотнительная
поверхность "соединительный выступ" (далее WNRF)

113

10 1/4 (260)

3 1/2 (89)

WNRF 1/2-дюйма, УД по классу 300 ANSI

114

10 5/8 (270)

3 3/4 (95)

WNRF 1/2-дюйма, УД по классу 600 ANSI

115

11 1/8 (283)

3 3/4 (95)

Накидной с внутренней резьбой 3/8-дюйма NPT

119

8 1/8 (206)

- - -

Санитарный 1/2-дюйма

121

9 3/4 (248)

1 (25)

WNRF 15 мм DIN PN40

116

10 7/16 (265)

3 3/4 (95)

WNRF 15 мм DIN 2637 PN100

900

(288)

(105)

WNRF 15 мм JIS 10K

216

10 1/4 (260)

3 3/4 (95)

WNRF 15 мм JIS 20K

118

10 1/4 (260)

3 3/4 (95)

Фитинги для стандартных давлений, сенсоры из
никелевого сплава

1/2-дюйма, УД по классу 150 ANSI, lap joint

124

11 1/4 (286)

3 1/2 (89)

1/2-дюйма, УД по классу 300 ANSI, lap joint

125

11 1/4 (286)

3 3/4 (95)

1/2-дюйма, УД по классу 600 ANSI, lap joint

126

11 1/4 (286)

3 3/4 (95)

15 мм DIN PN40 lap joint

217

11 1/4 (286)

3 3/4 (95)

15 мм JIS 10K lap joint

117

11 1/4 (286)

3 3/4 (95)

Приведённые фитинги- стандартные. Связавшись с местным представителем Micro Motion, узнайте о

других возможных вариантах.

Размер уплотнения с центрирующей втулкой: 1 ОС4. Ответный коннектор (в комплект не входит):

Grayloc hub size 1 GR4, уплотнительное кольцо размера 4, зажим размера 1, нержавеющая сталь

Технические характеристики сенсоров D и DT продолжение

Руководство по эксплуатации сенсоров Моделей D и DT

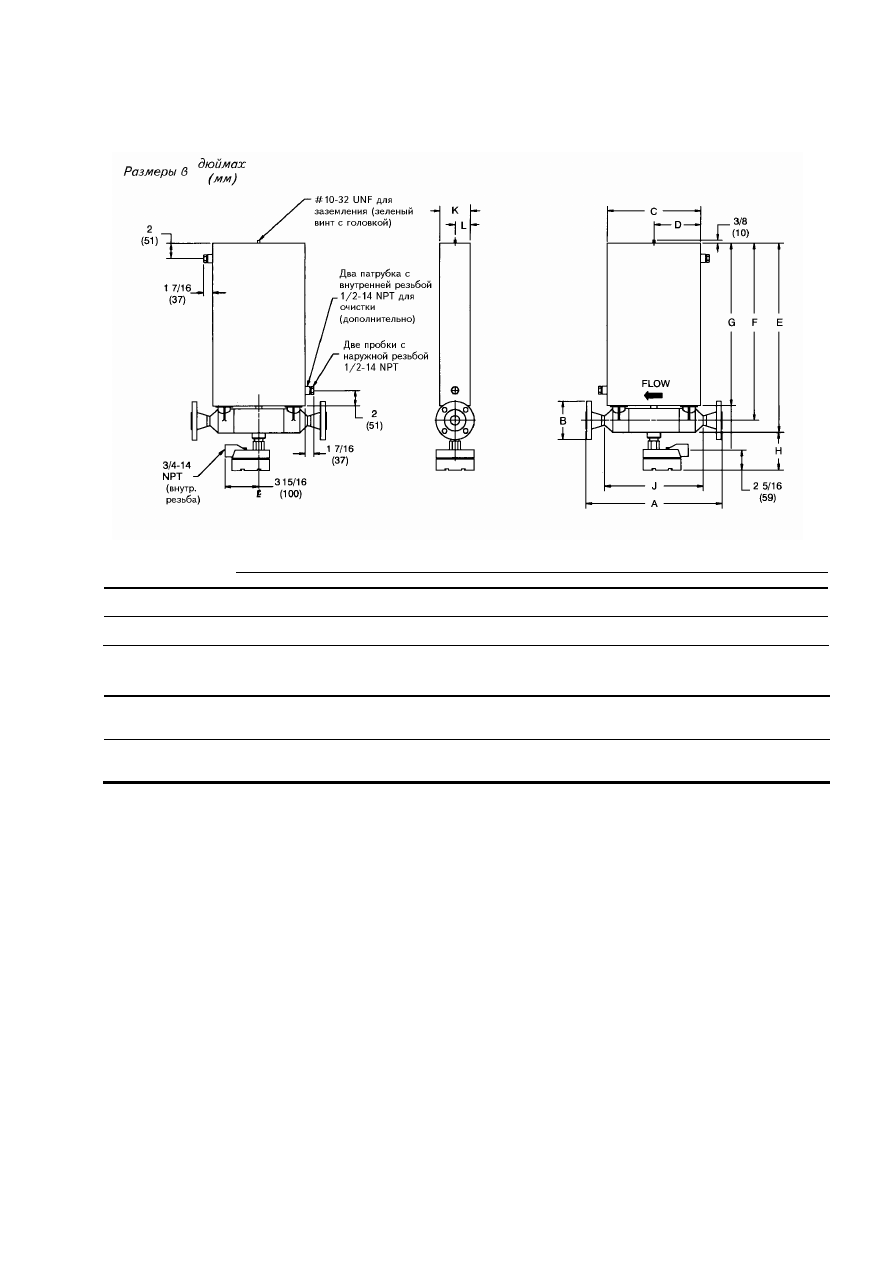

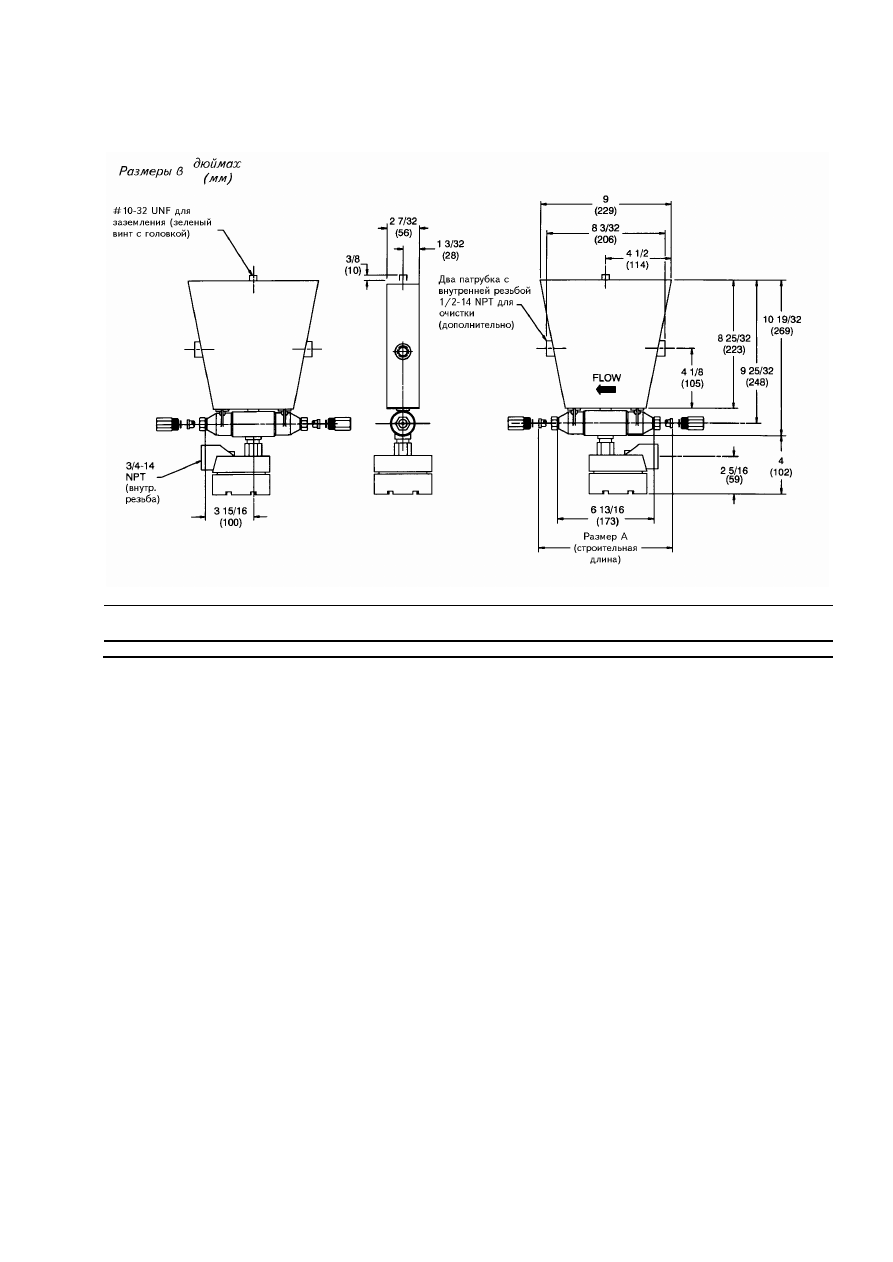

Размеры и фитинги сенсоров D65

Фитинги

Код фитинга

Размер А,

дюймов (мм)

Размер В, Внешний

диаметр

дюймов (мм)

Приварной, 1/2-дюйма, УД по классу 150 ANSI, уплотнительная
поверхность "соединительный выступ" (далее WNRF)

113

16 3/16 (411)

3 1/2 (89)

WNRF 1/2-дюйма, УД по классу 300 ANSI

114

16 9/16 (421)

3 3/4 (95)

WNRF 1/2-дюйма, УД по классу 600 ANSI

115

17 1/16 (433)

3 3/4 (95)

WNRF 1/2-дюйма, УД по классу 900 ANSI

237

17 11/16 (449)

4 3/4 (121)

WNRF 1-дюйм, УД по классу 150 ANSI

219

17 1/8 (435)

4 1/4 (108)

WNRF 1-дюйм, УД по классу 300 ANSI

241

17 5/8 (448)

4 7/8 (124)

WNRF 1-дюйм, УД по классу 600 ANSI

918

18 (457)

4 7/8 (124)

WNRF 1-дюйм, УД по классу 900/1500 ANSI

919

18 7/8 (479)

5 7/8 (149)

Накидной с внутренней резьбой 3/4-дюйма NPT

239

14 5/16 (364)

1 3/16 (30)

Санитарный, 1-дюйм

238

16 (406)

2 (51)

WNRF 15 мм DIN PN40

116

15 7/16 (392)

3 3/4 (95)

WNRF 15 мм DIN 2637 PN100

913

(431)

(105)

WNRF 15 мм DIN 2638 PN160

914

(408)

(105)

WNRF 15 мм JIS 10K

216

15 3/16 (386)

3 3/4 (95)

WNRF 15 мм JIS 20K

118

15 3/8 (391)

3 3/4 (95)

WNRF 25 мм DIN 2635 PN40

915

(414)

(115)

WNRF 25 мм DIN 2638 PN160

916

(449)

(140)

Приведённые фитинги- стандартные. Связавшись с местным представителем Micro Motion, узнайте о

других возможных вариантах.

Технические характеристики сенсоров D и DT продолжение

Руководство по эксплуатации сенсоров D и DT

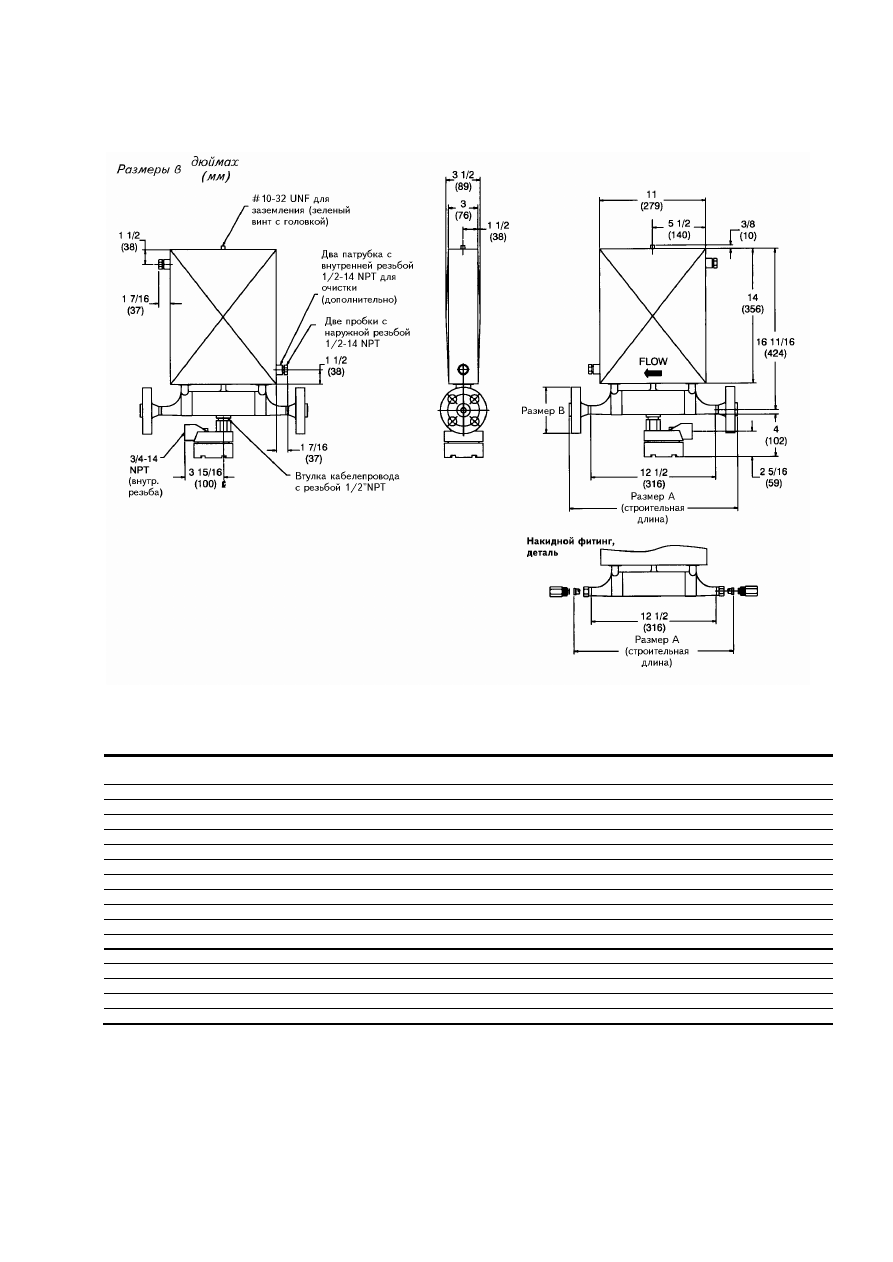

Размеры сенсоров D100 и D150

Сенсоры для

Размеры

стандартных давлений

D100

дюймы (мм) 12 1/4 (311) 6 1/8 (156) 24 3/4 (629)

23 5/16

(592)

21 9/32 (541)

(102)

127/8 (327)

(102)

(51)

D150

дюймы (мм) 12 1/4 (311) 61/8 (156) 24 3/4 (629)

235/16

(592)

21 9/32 (541)

(102)

127/8 (327)

(102)

(51)

Сенсоры для высоких давлений

DH100

дюймы

12 1/4

6 1/8

24 27/32

23 13/32

21 3/8

12 7/8

(мм)

(311)

(156)

(631)

(595)

(543)

(102)

(327)

(102)

(51)

DH150

дюймы

12 3/4

6 3/8

28 11/32

26 29/32

24 29/32

12 7/8

4 1/2

2 1/4

(мм)

(324)

(162)

(720)

(683)

(633)

(102)

(327)

(114)

(57)

Размеры А и В смотри в таблицах для фитингов, стр. 74-75.

Технические характеристики сенсоров D и DT продолжение

Руководство по эксплуатации сенсоров Моделей D и DT

Фитинги и размеры сенсоров D100

Фитинги для стандартных давлений, сенсоры из
нержавеющей стали

Код фитинга

Размер А,

дюймов (мм)

Размер В, Внешний

диаметр

дюймов (мм)

Приварной, 1-дюйм, УД по классу 150 ANSI, уплотнительная
поверхность "соединительный выступ" (далее WNRF)

128

17 1/8 (435)

4 1/4 (108)

WNRF 1-дюйм, УД по классу 300 ANSI

129

17 5/8 (448)

4 7/8 (124)

WNRF 1-дюйм, УД по классу 600 ANSI

130

18 1/8 (460)

4 7/8 (124)

Санитарный, 1-дюйм

138

16 (406)

2 (51)

WNRF 25 мм DIN PN40

131

15 29/32 (404)

4 17/32 (115)

WNF 25 мм DIN 2638 PN160

921

(441)

(140)

WNRF 25 мм JIS 10K

212

15 3/4 (400)

4 29/32 (125)

WNRF 25 мм JIS 20K

133

15 29/32 (404)

4 29/32 (125)

Фитинги для стандартных давлений,
сенсоры из никелевого сплава

1-дюйм, УД по классу 150 ANSI, lap joint

134

18 1/2 (270)

4 1/4 (108)

1-дюйм, УД по классу 300 ANSI, lap joint

135

18 1/2 (270)

4 7/8 (124)

1-дюйм, УД по классу 600 ANSI, lap joint

136

18 1/2 (270)

4 7/8 (124)

25 мм DIN PN40 lap joint

213

18 1/2 (270)

4 17/32 (115)

25 мм JIS 10K lap joint

132

18 1/2 (270)

4 29/32 (125)

Фитинги для высоких давлений,
сенсоры из нержавеющей стали

1-1/2-дюйма, фланец высокого давления под зажим

140

17 1/2 (445)

3 1/8 (79)

WNRF 1-дюйм, УД по классу 900/1500

925

19 1/16 (484)

5 7/8 (149)

WNRF 1-дюйм, УД по классу 2500

927

20 9/32 (515)

6 1/4 (159)

WNF 25 мм DIN 2628 PN250

922

(455)

(150)

WNF 25 мм DIN 2629 PN320

923

(481)

(160)

WNF 25 мм DIN 2627 PN4000

924

(505)

(179)

Размер уплотнения с центрирующей втулкой: 1-1/2 ОС11. Ответный коннектор (в комплект не входит):

Grayloc hub size 1-1/2 GR11, уплотнительное кольцо размера 11, зажим размера 1-1/2, нержавеющая сталь.

Технические характеристики сенсоров D и DT продолжение

Руководство по эксплуатации сенсоров D и DT

Фитинги и размеры сенсоров D150

Фитинги для стандартных давлений, сенсоры из
нержавеющей стали

Код фитинга

Размер А,

дюймов (мм)

Размер В, Внешний

диаметр

дюймов (мм)

WNRF, 1-1/2-дюйма, УД по классу 150 ANSI

141

17 5/8 (448)

5 (127)

WNRF, 1-1/2-дюйма, УД по классу 300 ANSI

142

18 1/8 (460)

6 1/8 (156)

WNRF, 1-1/2-дюйма, УД по классу 600 ANSI

143

18 3/4 (476)

6 1/8 (156)

WNRF, 2-дюйма, УД по классу 150 ANSI

218

17 25/32 (452)

6 (152)

Санитарный, 1-1/2-дюйма

151

16 (406)

2 (51)

WNRF 40 мм DIN PN40

144

16 5/16 (414)

5 29/32 (150)

40 мм DIN PN100 WNF, DIN 2637

930

(448)

(170)

WNRF 40 мм JIS 10K

214

16 1/16 (408)

5 1/2 (140)

WNRF 40 мм JIS 20K

146

16 3/8 (416)

5 1/2 (140)

50 мм DIN PN40 WNF, DIN 2635

931

(421)

(165)

Фитинги для стандартных давлений,
сенсоры с покрытием Tefzel

WNRF, 1-1/2-дюйма, УД по классу 150 ANSI

141

17 5/8 (448)

5 (127)

WNRF, 1-1/2-дюйма, УД по классу 300 ANSI

142

18 1/8 (460)

6 1/8 (156)

WNRF, 1-1/2-дюйма, УД по классу 600 ANSI

143

18 3/4 (476)

6 1/8 (156)

WNRF, 2-дюйма, УД по классу 150 ANSI

218

17 25/32 (452)

6 (152)

40 мм DIN PN 40, DIN 2635

144

(414)

(150)

Фитинги для стандартных давлений,
сенсоры из никелевого сплава

1-1/2-дюйма, УД по классу 150 ANSI, lap joint

147

19 1/4 (489)

5 (127)

1-1/2-дюйма, УД по классу 300 ANSI, lap joint

148

19 1/4 (489)

6 1/8 (156)

1-1/2-дюйма, УД по классу 600 ANSI, lap joint

149

19 1/4 (489)

6 1/8 (156)

40 мм DIN PN40 lap joint

215

19 1/4 (489)

5 29/32 (150)

40 мм JIS 10K lap joint

145

19 1/4 (489)

5 1/2 (140)

Фитинги для высоких давлений,
сенсоры из нержавеющей стали

1-1/2-дюйма, фланец высокого давления под зажим

154

17 1/2 (445)

3 1/8 (79)

WNRF, 1-1/2-дюйма, УД по классу 900/1500

936

19 25/32 (502)

7 (178)

WNRF, 1-1/2-дюйма, УД по классу 2500

938

22 1/32 (560)

8 (203)

40 мм DIN PN160 WNF, DIN 2638

932

(452)

(170)

40 мм DIN PN250 WNRF, DIN 2628

033

(484)

(185)

40 мм DIN PN320 WNRF, DIN 2629

934

(501)

(195)

40 мм DIN PN400 WNRF, DIN 2627

935

(545)

(220)

Приведённые фитинги- стандартные. Связавшись с местным представителем Micro Motion, узнайте о

других возможных вариантах.

Размер уплотнения с центрирующей втулкой: 1-1/2 ОС11. Ответный коннектор (в комплект не входит):

Grayloc hub size 1-1/2 GR11, уплотнительное кольцо размера 11, зажим размера 1-1/2, нержавеющая сталь/

Размер уплотнения с центрирующей втулкой: 1-1/2 ОС14. Ответный коннектор (в комплект не входит):

Grayloc hub size 1-1/2 GR14, уплотнительное кольцо размера 14, зажим размера 1-1/2, нержавеющая сталь.

Технические характеристики сенсоров D и DT продолжение

Руководство по эксплуатации сенсоров Моделей D и DT

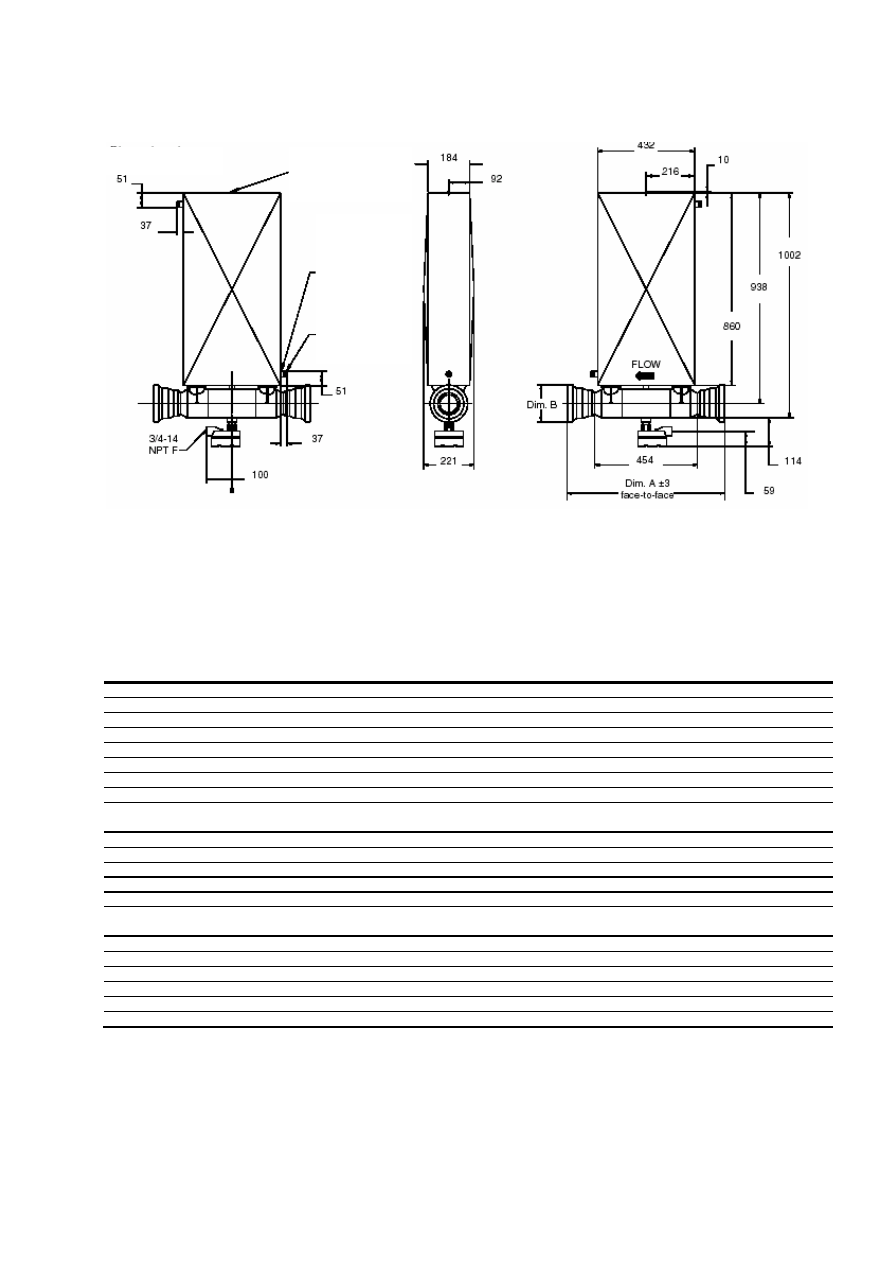

Размеры и фитинги сенсоров D300 и сенсоров высокого давления DH300

Фитинги для стандартных давлений, сенсоры из
нержавеющей стали

Код фитинга

Размер А,

дюймов (мм)

Размер В, Внешний

диаметр

дюймов (мм)

WNRF, 3-дюйма, УД по классу 150 ANSI

155

23 1/4 (591)

7 1/2 (191)

WNRF, 3-дюйма, УД по классу 300 ANSI

156

24 (610)

8 1/4 (210)

WNRF, 3-дюйма, УД по классу 600 ANSI

157

24 3/4 (629)

8 1/4 (210)

Санитарный, 3-дюйма

161

21 3/8 (543)

3 19/32 (91)

WNRF 80 мм DIN PN40

158

22 5/16 (567)

7 7/8 (200)

80 мм DIN PN 64 WNF, DIN 2636

941

(598)

(215)

WNRF 80 мм JIS 10K

159

21 11/16 (551)

7 9/32 (185)

WNRF 80 мм JIS 20K

160

22 5/16 (567)

7 7/8 (200)

Фитинги для стандартных давлений,
сенсоры из никелевого сплава

3-дюйма, УД по классу 150 ANSI, lap joint

203

25 5/8 (651)

7 1/2 (191)

3-дюйма, УД по классу 300 ANSI, lap joint

204

25 5/8 (651)

8 1/4 (210)

3-дюйма, УД по классу 600 ANSI, lap joint

949

(651)

(210)

80 мм DIN PN40 lap joint

211

25 5/8 (651)

7 7/8 (200)

80 мм JIS 10K lap joint

210

25 5/8 (651)

7 9/32 (185)

Фитинги для высоких давлений,
сенсоры из нержавеющей стали

4-дюйма, фланец высокого давления под зажим

164

25 1/16 (634)

6 (151)

WNRF, 3-дюйма, УД по классу 300 ANSI

156

24 (610)

8 1/4 (210)

WNRF, 3-дюйма, УД по классу 600 ANSI

157

24 3/4 (629)

8 1/4 (210)

WNRF, 3-дюйма, УД по классу 900 ANSI

246

26 5/16 (668)

9 1/2 (241)

WNRF, 3-дюйма, УД по классу 1500 ANSI

946

27 9/16 (700)

10 1/2 (267)

WNRF, 3-дюйма, УД по классу 2500 ANSI

947

31 9/16 (802)

12 (305)

Приведённые фитинги- стандартные. Связавшись с местным представителем Micro Motion, узнайте о

других возможных вариантах.

Не применяется с сенсорами с покрытием Tefzel



Размер уплотнения с центрирующей втулкой: 4 ОС27. Ответный коннектор (в комплект не входит):

Grayloc hub size 4 GR27, уплотнительное кольцо размера 27, зажим размера 4, нержавеющая сталь.

Размеры в мм

#10-32 для

заземления (зелёный

винт с головкой

2 патрубка с

внутренней

резьбой 1/2 –14

NPT для

продувки

(дополнительно)

2 пробки с

наружной

резьбой 1/2 –14

NPT

Технические характеристики сенсоров D и DT продолжение

Руководство по эксплуатации сенсоров D и DT

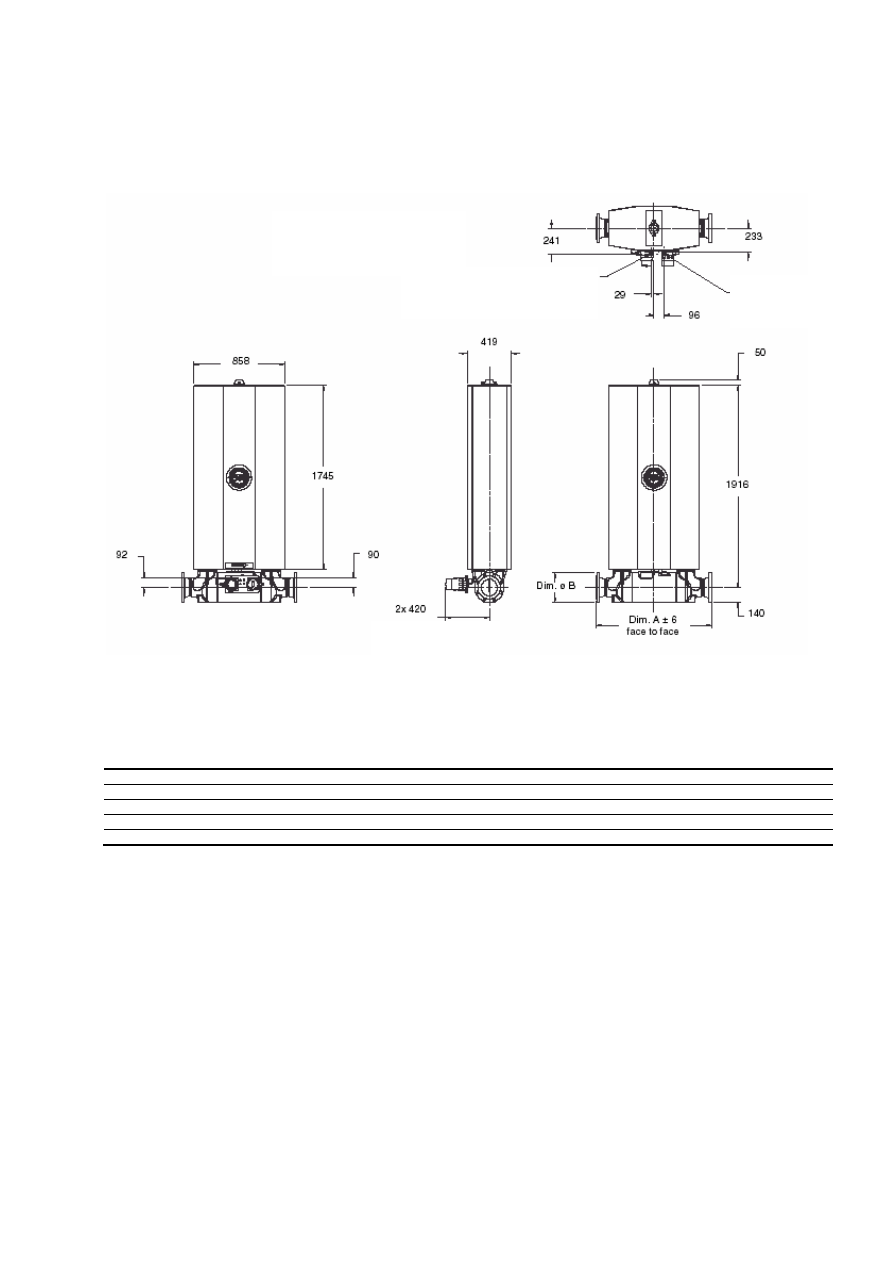

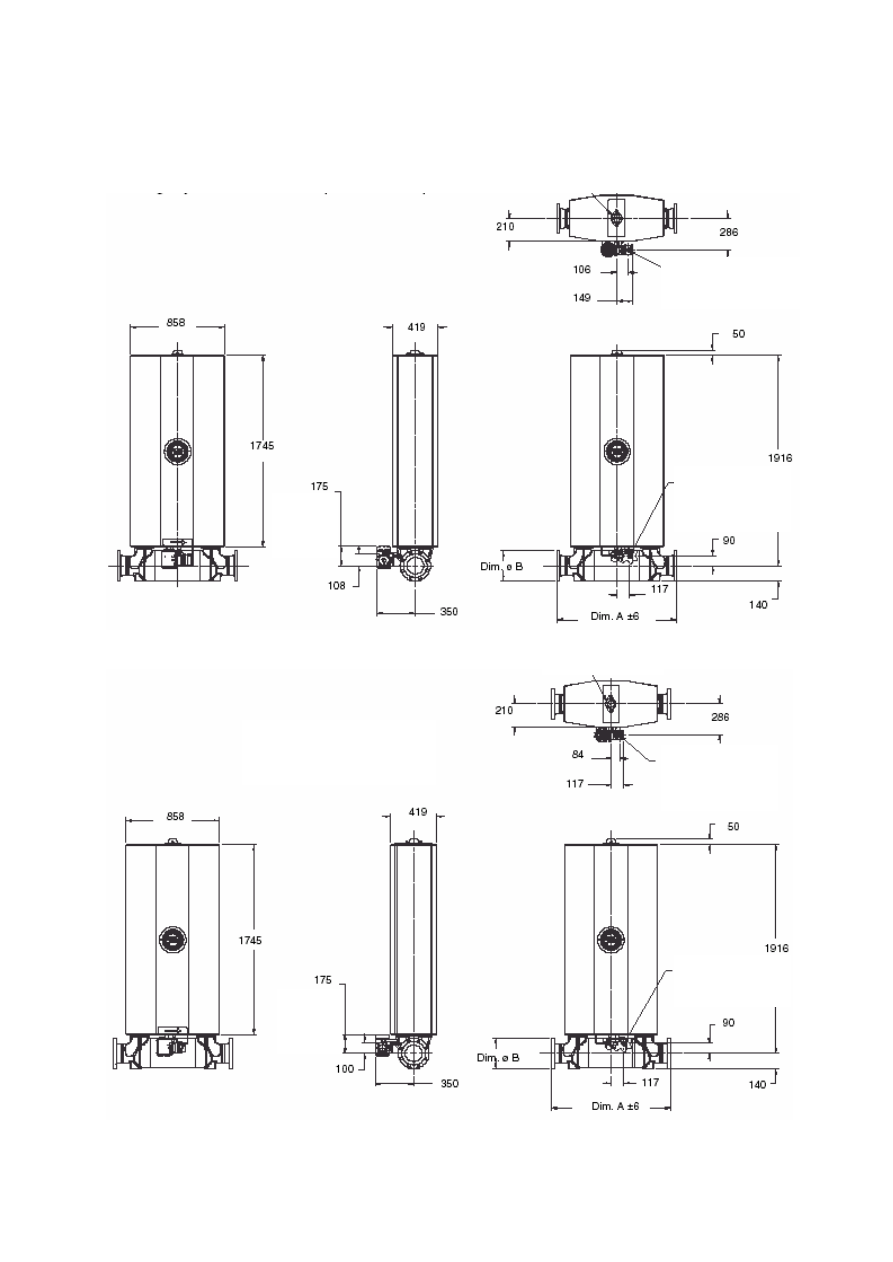

Фитинги и размеры сенсоров D600

D600 с интегральным усилителем и базовым процессором

D600 с интегральным усилителем и соединительной коробкой

Размеры в мм

Внутренняя резьба ½ “-14

NPT или М20Х1,5 для

кабеля трансмиттера

Внутренняя резьба

*3/4 “-14 NPT для

кабеля питания

Включая

зазор 50

для снятия

крышки

Для дополнительного

крепления

Для дополнительного

крепления

Внутренняя резьба

*3/4 “-14 NPT для

кабеля питания

Внутренняя резьба

3/4 “-14 NPT для

кабеля

трансмиттера

Включая

зазор 50

для снятия

крышки

*Примечание: Имеются адаптеры
с внутренней резьбой ½ ‘’-14 NPT

или М20Х1,5

Технические характеристики сенсоров D и DT продолжение

Руководство по эксплуатации сенсоров Моделей D и DT

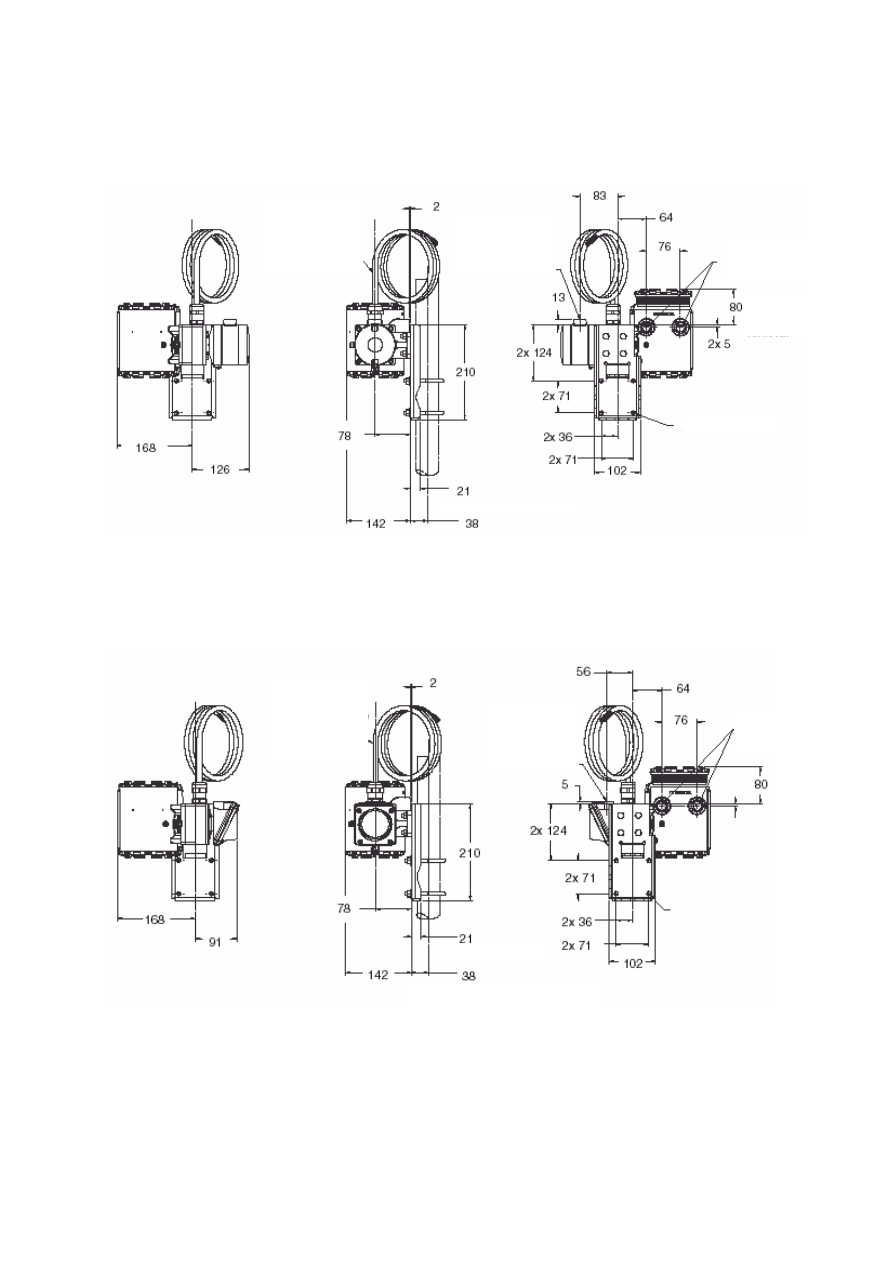

Фитинги и размеры сенсоров D600 продолжение

D600 с удалённым усилителем

Фитинги

Код фитинга

Размер А,

дюймов (мм)

Размер В, Внешний

диаметр

дюймов (мм)

WNRF, 6-дюймов, УД по классу 150 ANSI

165

43 (1092)

11 (279)

WNRF, 6-дюймов, УД по классу 300 ANSI

166

43 3/4 (1111)

12 1/2 (317)

WNRF 150 мм DIN PN40

167

42 1/16 (1068)

11 55/64 (301)

WNRF 150 мм JIS 10K

168

40 15/32 (1028)

11 1/16 (281)

WNRF 150 мм JIS 20K

169

42 1/16 (1068)

12 1/16 (306)

Приведённые фитинги- стандартные. Связавшись с местным представителем Micro Motion, узнайте о

других возможных вариантах.

Размеры в мм

*Примечание: Имеются адаптеры
с внутренней резьбой ½ ‘’-14 NPT

или М20Х1,5

Включая зазор 50 для

снятия крышки

Внутренняя резьба

*3/4 “-14 NPT для

кабеля сенсора

Внутренняя резьба *3/4 “-14 NPT
для кабеля удалённого усилителя

(возбуждающей катушки)

Технические характеристики сенсоров D и DT продолжение

Руководство по эксплуатации сенсоров D и DT

Фитинги и размеры сенсоров D600 продолжение

Удалённый усилитель с базовым процессором

Удалённый усилитель с соединительной коробкой

Размеры в мм

Внутренняя резьба

¾’-14 NPT

Внутренняя

резьба ½ ’-14

NPT или
М20Х1,5

4 отверстия

∅9

Монтаж на стене

∅50 монтаж на линейной опоре

3 метра

поставляемого

Micro Motion

кабеля

Требуется для

снятия крышки

3 метра

поставляемого

Micro Motion

кабеля

Монтаж на стене

∅50 монтаж на линейной опоре

Внутренняя резьба

¾’-14 NPT

Требуется

для снятия

крышки

Внутренняя

резьба ¾ ’-14

NPT или
М20Х1,5

Micro Motion. Сенсоры Моделей D и DT. Руководство - часть 5
