194

Приложение I

1.1. Первичная переработка скота.
1.2. Производство колбасных изделий и деликатесных копченых мясных продуктов и полуфабрикатов.
Приложение II
Адреса предприятий, представляющих оборудование для мясной и птицеперерабатывающей промышленно-

сти в Российской Федерации в 2005 году (представлено дополнительно).

Приложение III
Рекомендации по заточке куттерных ножей.
Приложение IV
Основные требования к технологическому оборудованию мясной и мясоперерабатывающей промышленности.



ТЕХНОЛОГИЧЕСКИЕ СХЕМЫ,

ПРИМЕНЯЕМЫЕ В МЯСОПЕРЕРАБАТЫВАЮЩЕЙ ПРОМЫШЛЕННОСТИ

1.1. ПЕРВИЧНАЯ ПЕРЕРАБОТКА СКОТА

Разнообразные системы для убоя и разделки туш КРС, свиней и МРС как конвейерные, так и бесконвейер-

ные (производства фирмы «ММ ПРИС») могут включать в себя саморазгружающийся бокс электрооглушения,
систему  автоматической  перевески  туш  на  нижний  уровень  подвесных  путей,  малогабаритный  саморазгру-
жающийся  конвейерный  шпар-чан,  вертикально  перемещаемый  нутровочный  пост  и  другое  технологическое
оборудование и инструмент.

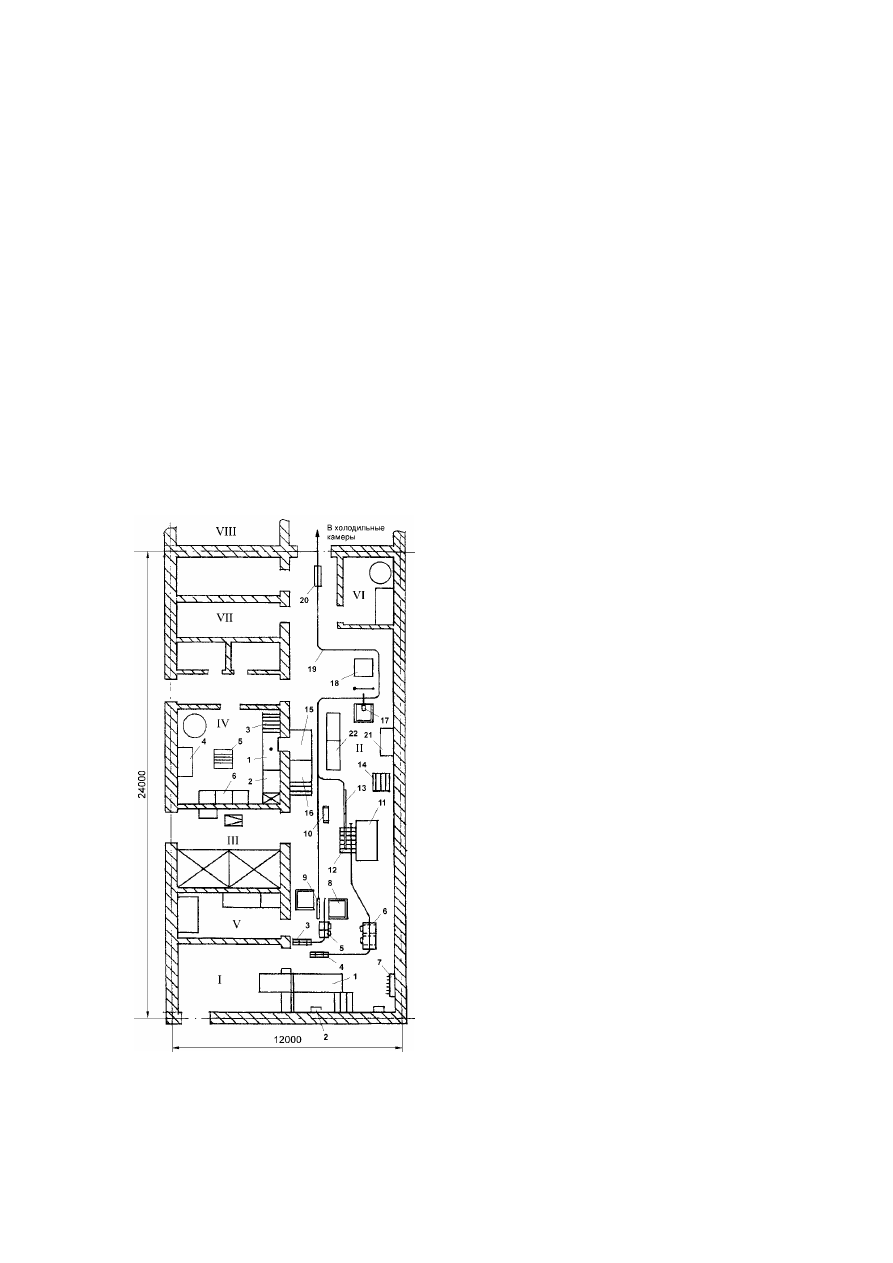

КОМПЛЕКС ПЕРВИЧНОЙ ПЕРЕРАБОТКИ

СКОТА

Примерная схема размещения технологического

оборудования и план помещений

(представляется ООО «ПРИС», г. Москва):



I — предубойный загон; II — убойное отделение;

III — отделение посола шкур; IV — отделение

переработки кишсырья и субпродуктов;

V — отделение варки технических конфискан-

тов на корма; VI — отделение вытопки жира;

VII —технические помещения; VIII — бытовые

помещения и холодильные камеры







 : PRESSI ( HERSON )



195

Перечень оборудования комплекса ППС

№ пози-

ций

Наименование

Колич. шт.



Убойное отделение



1

Бокс оглушения скота саморазгружающийся ПМ-ФБО 1

2

Электрооглушительное устройство универсальное ПМ-ФЭШ 1

3

Посадочный автомат для КРС (1 т) 1

4

Посадочный автомат для свиней (0,5 т) 1

5

Емкость для сбора крови (тел.-чан 200 л) 4

6

Экран кровесборный 1

7

Вешало для голов 2

8

Площадка подъемно-опускная (2 м) В2-ФПП-2 3

9

Устройство перевеса туш 1

10

Шкуросъемный агрегат ПМ-ФАШ 1

11

Чан шпарильный со скребмашиной ПМ-ФЧШ-С 1

12

Стол доскребки и выгрузки свиней 1

13

Стрела подъема-опускания с талью 0,5 т 1

14

Горелка газовая опалочная 1

15

Стол нутровочный со склизом ПМ-ФСН 1

16

Пила распиловки на полутуши РЗ-ФРП-2-балансир пилы
Пила распиловки грудины В2-ФЭГ

1
1

17

Площадка туалета туш 1

18

Подвесной путь технологический, в том числе:
Стрелка 2Л
Подвесной путь с кронштейнами (1 пог. метр)

41 м
1
41

19

Весы монорельсовые АМ500-2 на 500 кг, ТМ2 1

20

Стол технологический ПМ-СТТ 1

21

Стол разбора и вет. инспекции ливера 2

22

Тележка-рикша ПМ-ФТК-250 4

23

Ножевой боенский инструмент (комплект) 1

24

Пута КРС
Пута свиная

5
10

25

Разнога для КРС
Разнога для свиней

10
20

26

Троллей одинарный 4

27

Центробежный очиститель для обработки шерстных субпродуктов ФОШ 1

28

Центробежный очиститель для обработки слизистых субпродуктов ФОС 1

29

Мойка со стерилизатором ножей 1



Отделение переработки кишсырья



1

Стол приемки кишсырья ПМ-СПР 1

2

Стол проливки кишок ПМ-СПК 1

3

Стол опорожнения желудков ПМ-СОП 1

4

Стол технологический ПМ-СТТ 1

5

Машина обработки кишок ФОК 1

6

Тележка-чан ПМ-ФТЧ-100 3



Отделение варки кормов



1

Тележка-чан ПМ-ФТЧ-200 2

2

Котел пищеварочный КПЭ-160 2





196

№

Наименование

Колич. шт.

3

Стол технологический ПМ-СТТ 1



Отделение вытопки жира



1

Тележка-чан ПМ-ФТЧ-200 2

2

Стол технологический ПМ-СТТ 1

3

Котел пищеварочный КПЭ-160 2

4

Машина для измельчения жира МИМ-300 1

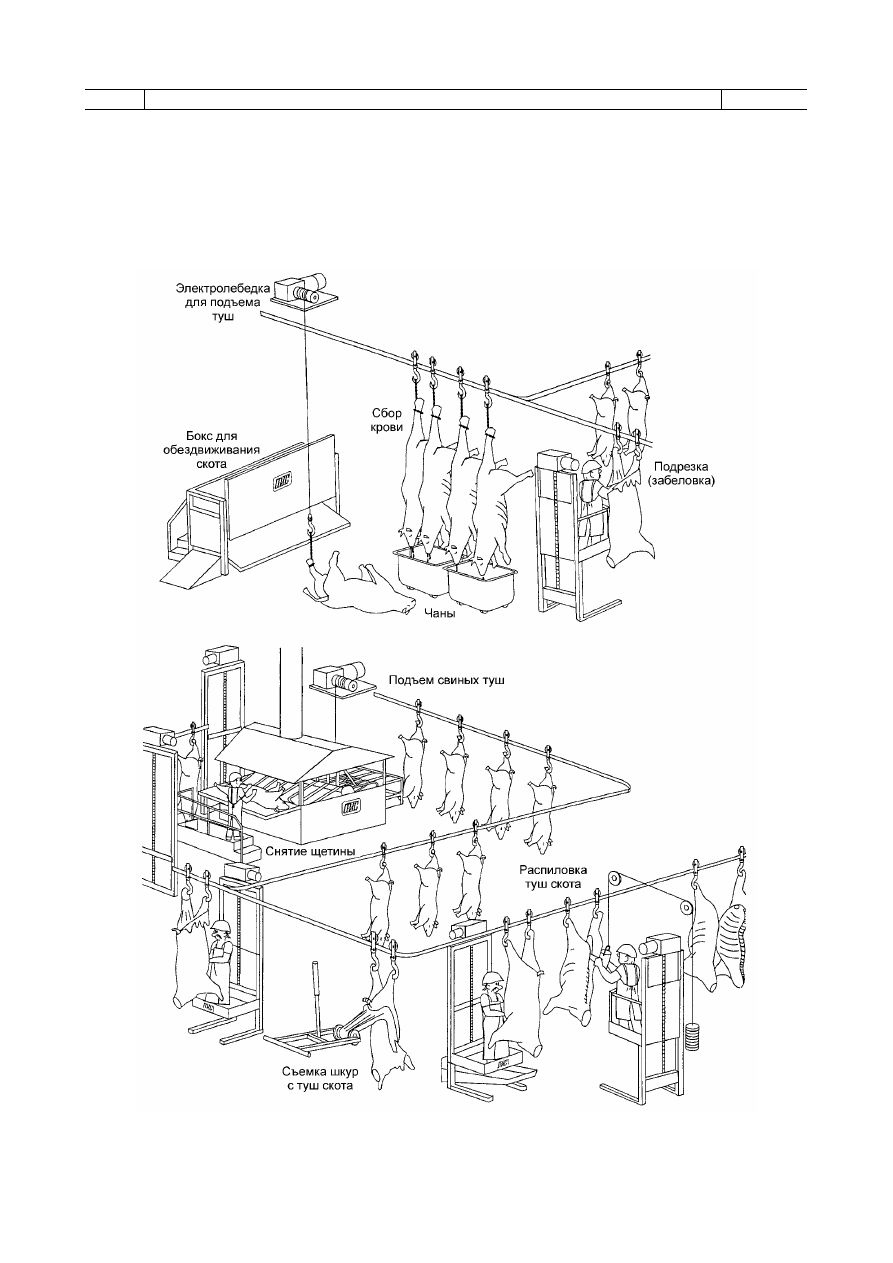

 Схема расположения технологического оборудования

в скотобойнях и цехах первичной переработки скота (изготовитель — фирма «ММ ПРИС», г. Москва)



197

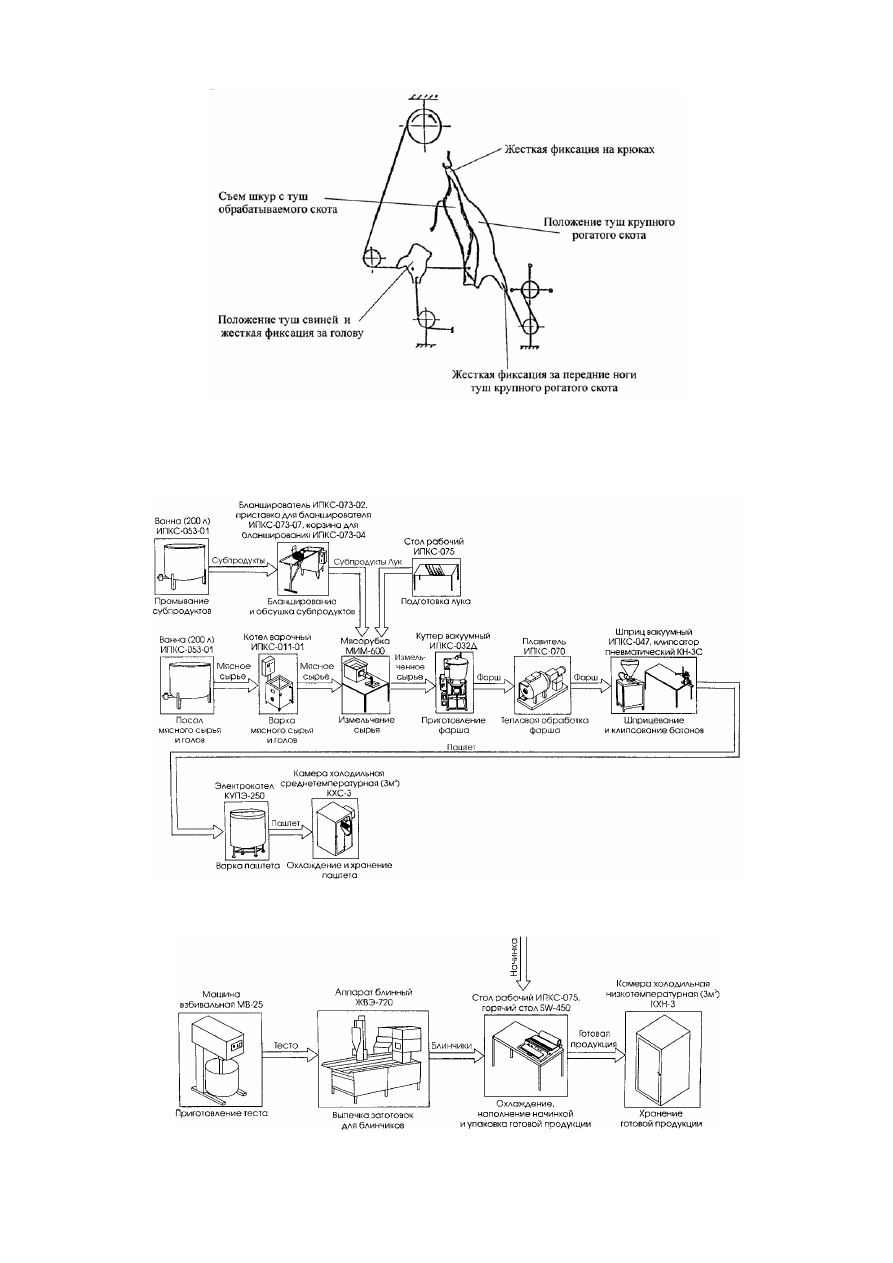

Технологическая схема съема шкур с туш скота

при первичной переработке на предприятиях мясной промышленности

1.2. ПРОИЗВОДСТВО КОЛБАСНЫХ ИЗДЕЛИЙ

И ДЕЛИКАТЕСНЫХ МЯСНЫХ ПРОДУКТОВ И ПОЛУФАБРИКАТОВ



Схема технологического процесса производства мясных паштетов ИПКС-0204

(предложена НПФ «Эльф 4М», г. Рязань)



Технологическая схема производства замороженных блинчиков с начинкой ИПКС-0209,

комплект (предложена НПФ «Эльф 4М», г. Рязань)
