170



2. ОБОРУДОВАНИЕ ДЛЯ ПРЕДПРИЯТИЙ

ПТИЦЕПЕРЕРАБАТЫВАЮЩЕЙ ПРОМЫШЛЕННОСТИ

2.1. ОБОРУДОВАНИЕ

ДЛЯ ПЕРЕРАБОТКИ ПТИЦЫ

Для  первичной  обработки  птицы  использу-

ют  линии  циклического  действия  с  ощипкой
тушек  на  центрифугах  и  линии  конвейерного
типа, где перо снимается с помощью дисковых
автоматов. Потрошение тушек производится на
оборудовании с автоматизированным выполне-
нием  таких  операций,  как  разрез  брюшной  по-
лости,  извлечение  внутренностей,  обработка
желудков,  мойка  полости  либо  на  линиях,  где
все  эти  операции  производятся  вручную.  Ох-
лаждают  тушки  тоже  по-разному:  в  воздухе,
ледяной воде или парах (испарительное охлаж-
дение).

Выбор технологической схемы обработки за-

висит, в первую очередь, от мощности предпри-
ятия  и  его  финансовых  возможностей.  Напри-
мер,  для  птицефабрик  яичного  направления  оп-
тимальным  решением  может  быть  обработка
птицы  на  линии  циклического  действия  с  воз-
душным  охлаждением  тушек.  Принципиальная
особенность  такой  линии — удачное  совмеще-
ние



оборудования  непрерывного



(пространст-

венный  конвейер)  и  периодического



действия



(центрифуга  для  ощипки).  Технология  преду-
сматривает  непрерывную  работу  обслуживаю-
щего персонала при циклическом функциониро-
вании механизмов.

Линия  переработки  птицы  циклического

действия  включает  в  себя  конвейер,  аппарат
электроглушения,  желоб  обескровливания,
ванну  шпарки,  машину  для  отрезания  ног,  те-
лежку  для  пера, машину  для ощипки, стол  для
приема  птицы,  желоб  потрошения,  душ,  уст-
ройство  для  сбрасывания  ног,  машины  для  са-
нитарной  обработки  конвейера,  обработки  и
разрезания желудков, стол технологический.

Линия переработки птицы конвейерного ти-

па  с  охлаждением  тушек  в  воздухе  и  воде  со-
стоит из конвейера, аппарата электроглушения,
устройства для убоя птицы, ванны шпарки, дис-
кового  автомата  для  ощипки  птицы,  бака
передувочного,  желоба  обескровливания,  ма-
шины  для  отрезания  ног,  стола  технологиче-
ского, машины для удаления лапок, устройства
санобработки  конвейера,  конвейера  потроше-
ния,  желоба  потрошения,  душа,  машины  для
отрезания  голов,  конвейера  охлаждения,  каме-
ры  орошения,  ванны  охлаждения,  циркуляци-

онного насоса, измельчителя, машины для раз-
резания  желудков,  снятия  кутикулы,  фаршеме-
шалки, пресса обвалки птицы, волчка.

Изготовитель — ГУ  ВНИИПП  (Государст-

венное  учреждение  «Всероссийский  научно-
исследовательский  институт  птицеперераба-
тывающей промышленности»).





УНИВЕРСАЛЬНЫЕ ЦЕХИ

ПО ПРОИЗВОДСТВУ МЯСА ПТИЦЫ

Предназначены для убоя и обработки птицы

всех видов циклическим способом.

Комплект  оборудования  цехов  модульного

типа включает в себя конвейер, ванну для теп-
ловой обработки, машину для снятия оперения,
машину для отрезания ног, дисковую пилу, ап-
парат для клеймения, устройство мойки тушек,
желоб  потрошения,  технологические  столы,
машину для отделения голов.

• Техническая характеристика

Производительность, шт/ч:

цыплята-бройлеры, цыплята,
куры

500

утки, утята 350
индейки, индюшата 250
гуси 100

Расход воды, м

3

 1,5

Установленная мощность, кВт 8
При нагревании воды ТЭНами, кВт 50
Занимаемая площадь, м

2

:

оборудования 108
с аппаратом электрооглушения 150
с холодильными камерами 180

Изготовитель — ГУ  ВНИИПП  (Государст-

венное  учреждение  «Всероссийский  научно-
исследовательский  институт  птицеперераба-
тывающей промышленности»).







171

ЦЕХ СУБЛИМАЦИОННОЙ СУШКИ

ПИЩЕВЫХ ПРОДУКТОВ

Предназначен  для  выпуска  сухих  порошко-

образных или кусковых продуктов из сырья жи-
вотного  происхождения  с  применением  метода
вакуумной  сублимационной  сушки.  Метод  по-
зволяет  сохранить  первоначальные  свойства
продуктов без потери их структурной целостно-
сти  и  биологической  активности,  максимально
(до 95%) — витамины,  ферменты  и  биологиче-
ски активные вещества натуральных продуктов.

Включает в себя участки складирования сы-

рья, его подготовки, заморозки, сушки, упаков-
ки,  санитарной  обработки,  склад  готовой  про-
дукции  и  материалов,  холодильноую  компрес-
сорную,  ремонтный  цех,  лабораторию,  сани-
тарно-гигиенические и бытовые помещения.

• Техническая характеристика

Производительность в сутки, кг:

сырье 2000-3200
сухой продукт 200-800

Установленная мощность элек-
трооборудования, кВт 900
Занимаемая площадь, м

2

 2000-3000

Расход:

пара, кг/ч 120
холодной воды, м

3

/ч 60

оборотной воды, м

3

/ч 140

Изготовитель — ГУ  ВНИИПП  (Государст-

венное  учреждение  «Всероссийский  научно-
исследовательский  институт  птицеперераба-
тывающей промышленности»).





ЦЕХ МАЛОЙ МОЩНОСТИ

ДЛЯ ПРОИЗВОДСТВА

МЯСНЫХ КОНСЕРВОВ В СТЕКЛЯННЫЕ

БАНКИ 0,5 и 1 Л

Предназначен  для  производства  мясных

консервов  в  убойных  комплексах,  комплексах
оборудования для переработки птицы.

Включает в себя стол жиловки, машину для

измельчения мяса, установку для мойки банок,
камеру  сушки  банок,  стерилизатор  крышек,
стенд проверки качества мойки банок, установ-
ку  подачи  и  наполнения  банок  со  взвешивани-
ем,  стол  накопления  наполненных  банок,  зака-
точную  машину,  устройство  для  проверки  ба-
нок на герметичность, два тельфера грузоподъ-
емностью 1 т, мощностью 2,5 кВт, два автокла-

ва для стерилизации банок, стол для наклеива-
ния этикеток.

• Техническая характеристика

Производительность в смену, туб

1

Установленная мощность, кВт 15
Занимаемая площадь, м

2

 144

Изготовитель — ОАО «Полтавамаш».



КОМПЛЕКТ ОБОРУДОВАНИЯ

МАЛОЙ МОЩНОСТИ

ДЛЯ УБОЯ И ПЕРЕРАБОТКИ ПТИЦЫ

Предназначен для убоя и потрошения птицы

всех видов (бройлеры, куры, утки, гуси, индей-
ки) на птицефабриках и в фермерских хозяйст-
вах.

Состоит  из  камеры  обескровливания,  ванны

шпарки,  манипулятора,  установки  Г-8  МОП-2,
устройства для отрезания ног, стола доощипки,
устройства для опалки, стола потрошения, кон-
вейера,  устройства  для  разделки  желудков,  ба-
дьи, лотка для сбора крови.

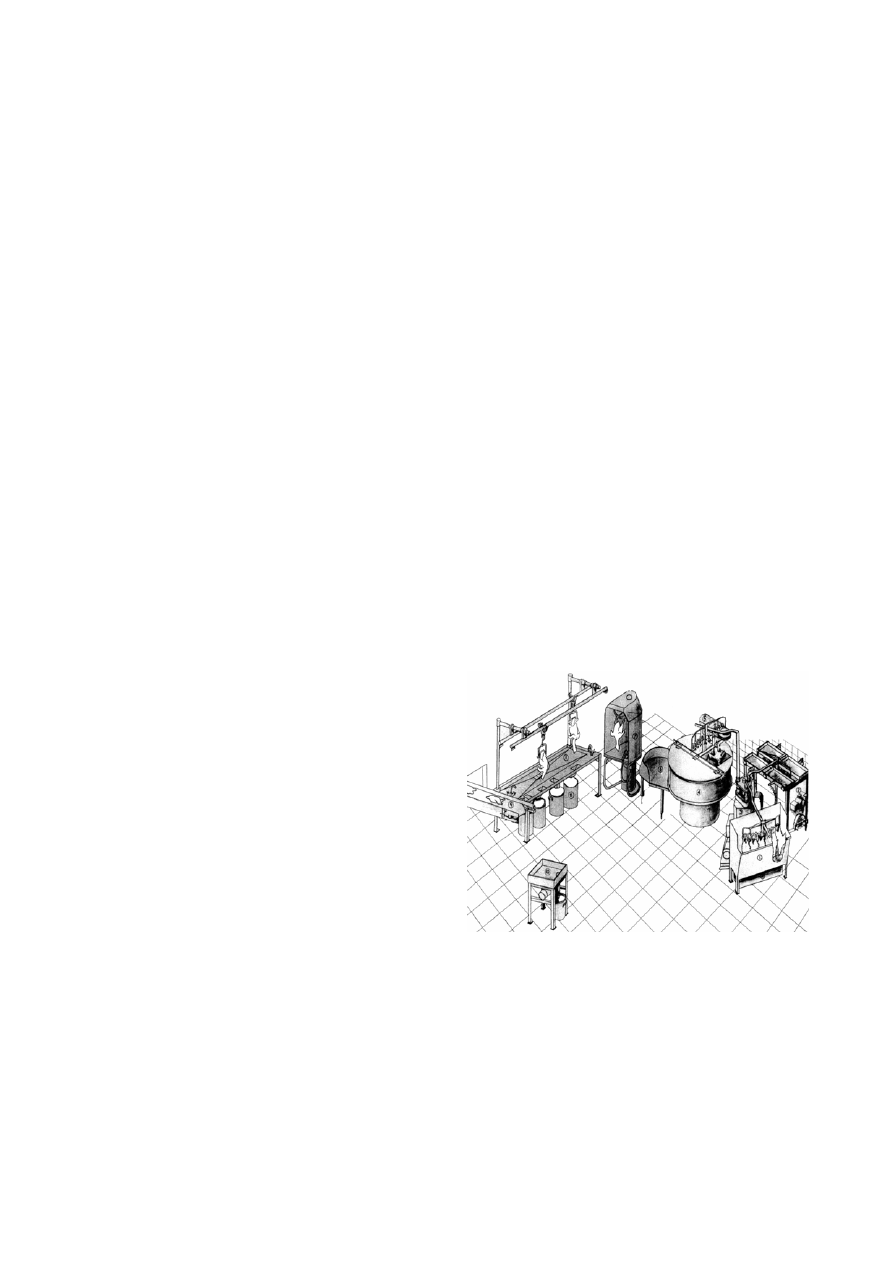

Комплект оборудования малой мощности для убоя и

переработки птицы

• Техническая характеристика

Производительность в смену, шт.:

цыплята-бройлеры, цыплята, ку-
ры 1000
индейки, гуси массой:



до 10 кг 100
до 4 кг 200

утки и утята 500

Установленная мощность, кВт 32





172

Занимаемая площадь, м

2

 100

Расход воды, м

3

/ч 0,9

Изготовитель — ГУ ВНИИМП (Государст-

венное  учреждение  «Всероссийский  научно-
исследовательский  институт  птицеперераба-
тывающей промышленности»).







КОМПЛЕКТ ДЛЯ ОБРАБОТКИ

МЫШЕЧНЫХ ЖЕЛУДКОВ

Состоит из оборудования для обработки же-

лудков,  в  которых  происходят  отделение  ки-
шечника от желудка и очистка его от содержи-
мого,  и  шнека,  осуществляющего  мойку  же-
лудков.  В  комплекте  может  поставляться  ма-
шина для снятия кутикулы.

Полностью  изготавливается  из  нержавею-

щей стали, что обеспечивает легкость очистки,
мойки и санитарной обработки.

• Техническая характеристика

Потребляемая электроэнергия,
кВт·ч

1,5

Потребление воды, м

3

/ч 0,6

Занимаемая площадь, м

2

 3,5

Масса, кг 145

Изготовитель — ГУ  ВНИИПП  (Государст-

венное  учреждение  «Всероссийский  научно-
исследовательский  институт  птицеперераба-
тывающей промышленности»).







КОМПЛЕКТ ОБОРУДОВАНИЯ

Л5-ФКЦ-1

Предназначен  для  производства  копченых,

полукопченых, деликатесных изделий из птицы
в  условиях  фермерских,  подсобных  хозяйств
или мясоперерабатывающих предприятий.

Устанавливается  в  обычных  помещениях,

отвечающих  санитарным  нормам,  оборудован-
ных  стандартным  водопроводом,  канализацией
и энергопитанием (220/380 В, 50 Гц).

• Техническая характеристика

Производительность в смену, кг 1000
Установленная мощность, кВт 110



Необходимая производственная
площадь, м

2

 120-140

Масса, кг 7500

Поставщик — ООО «КОМПАК».



ЛИНИЯ ДЛЯ ОБРАБОТКИ ПТИЦЫ

ПРОИЗВОДИТЕЛЬНОСТЬЮ 3000 шт/ч

Предназначена  для убоя, потрошения, охла-

ждения и упаковки тушек птицы.

Включает в себя конвейер, аппарат электро-

оглушения, машину для убоя, желоб обескров-
ливания,  систему  сбора  и  передувки  техниче-
ских отходов, ванну шпарки, машины для уда-
ления  оперения,  отделения  голов  и  ног,  съем-
ник ног, мойку подвесок, транспортер, конвей-
ер, вскрыватель тушек, извлекатель внутренно-
стей,  транспортер  для  разбора  потрохов,  насос
для  субпродуктов,  машину  для  обработки  же-
лудков, шнек моющий, машины для снятия ку-
тикулы, удаления зоба, трахеи, пищевода, отде-
литель шеи, сбрасыватель тушек, конвейер, ка-
меру  орошения,  ванну  охлаждения,  подвеску
групповую,  сбрасыватель,  возвращатель,  охла-
дитель  потрохов,  полуавтомат  упаковочный,
машины  вакуумирования,  термоусадки,  транс-
портер,  насос  для  перекачки  пера,  сепаратор
для  пера,  комплект  для  переработки  отходов,
установку  для  приготовления  ледяной  воды,
обезжириватель  желудков,  машину  для  очистки
отрезанных ног, счетчик птицы.



• Техническая характеристика

Потребляемая электроэнер-
гия, кВт·ч

104,3

Занимаемая площадь, м

2

 632

Число основных рабочих:

с участком упаковки 31
без участка

19

Изготовитель — ГУ  ВНИИПП  (Государст-

венное  учреждение  «Всероссийский  научно-
исследовательский  институт  птицеперераба-
тывающей промышленности»).







173

ЛИНИЯ ДЛЯ ОБРАБОТКИ ПТИЦЫ

ЦИКЛИЧЕСКОГО ДЕЙСТВИЯ

Предназначена  для  убоя,  первичной  обра-

ботки, потрошения и упаковки тушек птицы по
циклическому методу.

Обработка  птицы  осуществляется  на  базе

подвесного  конвейера  для  транспортировки
птицы,  центрифуги  для  ощипки  тушек  и  авто-
матической  системы  управления.  Потрошение
производится на том же конвейере при навеши-
вании птицы за голову.

Линия включает в себя конвейер, установку

для  оглушения,  желоб  обескровливания,  ванну
шпарки,  машину  для  отрезания  ног,  дисковый
автомат, тележку для пера, стол для доощипки,
желоб  потрошения,  душевое  устройство,  ма-
шины  для  отрезания  голов,  мойки  и  охлажде-
ния  птицы,  тележку,  машину  для  обработки
желудков,  столы  для  маркировки  и  упаковки
птицы.

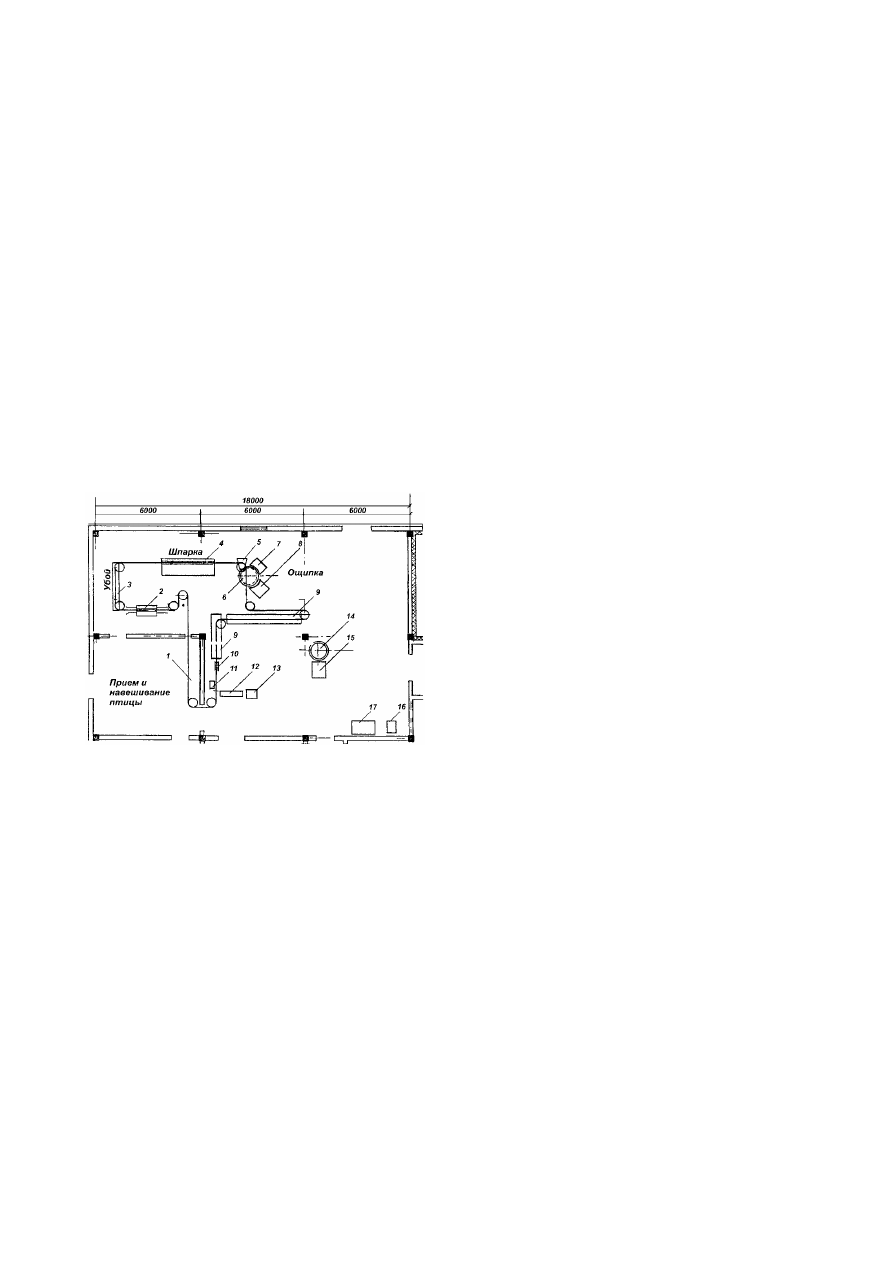

Рис. 2.3. Линия обработки птицы циклического

действия: 1 – конвейер; 2 – установка для

оглушения; 3 – желоб обескровливания; 4 – ванна

шпарки; 5 – машины для обрезания ног;

6 – дисковый автомат; 7 – тележка для пара;

8 – стол доощипки; 9 – желоб потрошения;

10 – душевое устройство; 11 – машина для

отделения голов; 12 – машина для охлаждения

птицы; 13 – тележка; 14 – машина для обработки

желудков; 15, 16, 17 – столы для маркировки и

упаковки птицы

• Техническая характеристика

Производительность в час, туш-
ки кур 450
Расход воды, м

3

/ч 1,5

Установленная мощность, кВт 54,5
Занимаемая площадь, м

2

 108-216



Изготовитель — ГУ  ВНИИПП  (Государст-

венное  учреждение  «Всероссийский  научно-
исследовательский  институт  птицеперераба-
тывающей промышленности»).





ЛИНИЯ ДЛЯ ПОТРОШЕНИЯ ПТИЦЫ

 К7-ФЦЛ-100М

Предназначена для убоя, обескровливания и

полупотрошения  кур,  цыплят,  бройлеров,  утят
на  птицефабриках,  птицекомбинатах,  птице-
фермах колхозов.

Состоит из конвейера К7-ФЦЛ 100М 10.000,

лотка  для  стока  крови  К7-ФЦЛ 100М 2000,
ванны  для  тепловой  обработки  К7-ФЦ-2ПБ/5-
03.00000,  сбрасывателя  Я6-ФСБ,  центрифуги
К7-ФЦЛ-100М 50.000, тележки К7-ФЦ-2Л, сто-
ла  полупотрошения  К7-ФП2В 00.000, камеры
мойки  К7-ФЦЛ 100М 30.000, пульта  управле-
ния  К7-ФЦЛ 100М 60.000, каркаса  конвейера
К7-ФЦЛ 100М 40.000.

• Техническая характеристика

Производительность, шт/ч 100
Расход:

холодной воды, м

3

/ч 1

пара, кг/ч 28

Установленная мощность элек-
тродвигателей, кВт 5,25
Занимаемая площадь, м

2

 36

Масса, кг 2524±50

Изготовитель — ОАО «Полтавамаш».

ЛИНИЯ ДЛЯ ПЕРВИЧНОЙ

ПЕРЕРАБОТКИ ПТИЦЫ

Предназначена  для  первичной  обработки

птицы от ее убоя до получения готовой  тушки
птицы.

Состоит  из  манипулятора,  ванн  для  обес-

кровливания и тепловой обработки, устройства
для отрезания ног птицы, установки для снятия
оперения,  столов  для  доощипки,  потрошения
птицы  и  упаковки,  бадьи,  вилки,  тележки,  уст-
ройства  для  разрезания  желудков,  щита  управ-
ления, комплекта деталей общей сборки.

На  линии  выполняются  убой, шпарка, отде-

ление  ног,  снятие  оперения,  потрошение.  Про-
изводительность в смену 1000 кур, цыплят, 500
уток и утят, 100 индеек, гусей.
