Оборудование для переработки мяса. Каталог - часть 34







134

Использована  микропроцессорная  управ-

ляющая  система «JUMO» (Германия),  адапти-
руемая к продуктам всех типов для достижения
максимальной  производительности  и  рента-
бельности  производства.  Большое  число  вво-
димых  программ  термообработки,  их  опера-
тивность, полный контроль параметров предос-
тавляют  возможность  выпуска  различных  ви-
дов  колбасных  изделий — от  традиционных
технологий  до  современных  рецептурных  раз-
работок.

 Техническая характеристика

Число рам

1 2 3 4 5 6 7 8

Загрузка, кг

250  500  750  1000 1250 1500 1750 2000

Марка термока-
меры (электрора-
зогрев)

АГН-

132

АГН-

232

АГН-

332

АГН-

432

АГН-

532







Установленная
мощность, кВт 31 58 85 112 139
Габаритные раз-
меры, мм

1500х

х1210х

х2680

1500х

х2300х

х2680

1500х

х3390х

х2680

1500х

х4480х

х2680

1500х

х5570х

х2680







Марка термока-
мер (разогрев
паром)



АГН-

1021

АГН-

1031

АГН-

1041

АГН-

1051

АГН-

1061

АГН-

1071

АГН-

1081

Расход пара, кг/ч   100 150 200 250 300 350 400
Габаритные раз-
меры, мм



1700х

х2240х

х2930

1700х

х3280х

х2930

1700х

х4320х

х2930

1700х

х5360х

х2930

1700х

х6400х

х2930

1700х

х7440х

х2930

1700х

х8480х

х2930

Изготовитель — 249035, Калужская обл., г. Обнинск, просп. Ленина, 127.





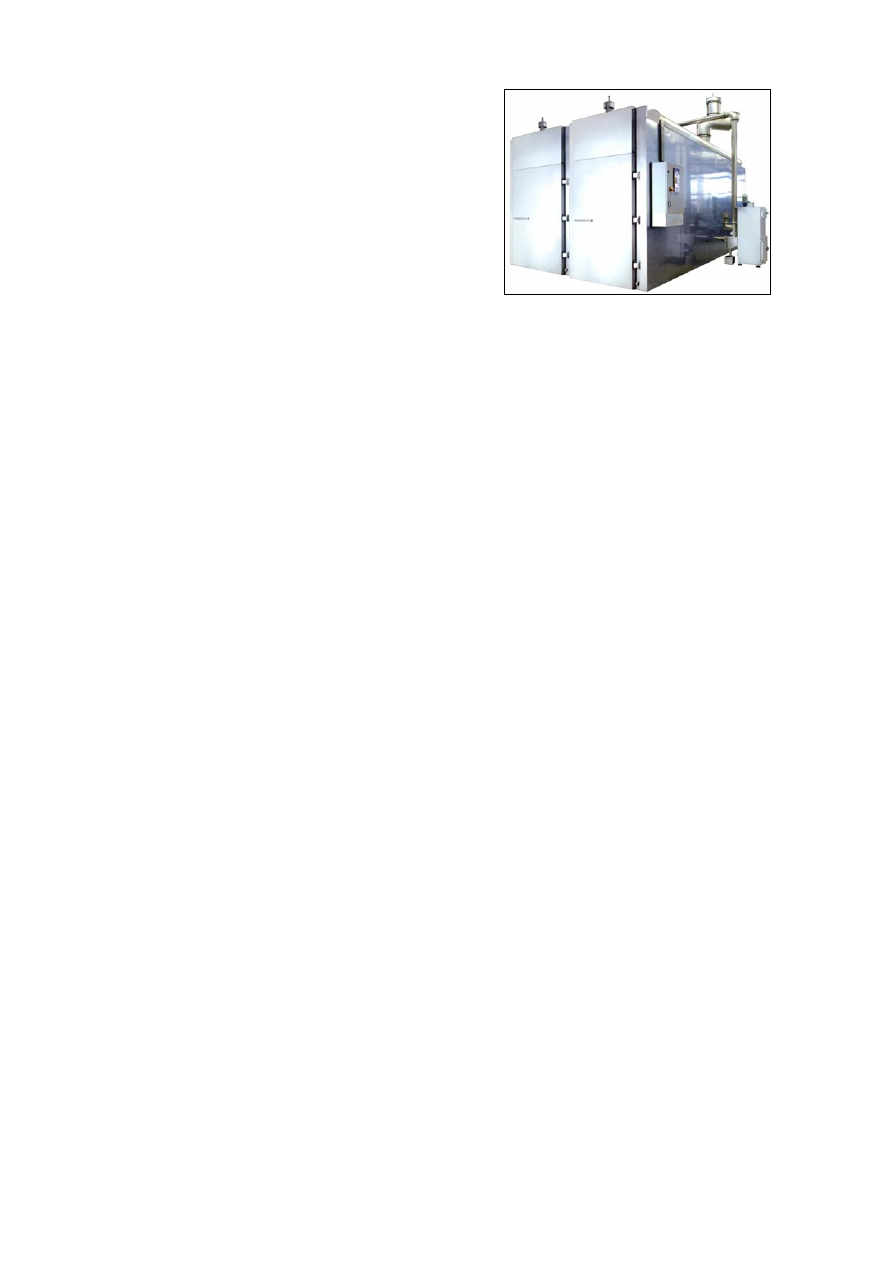

УНИВЕРСАЛЬНАЯ ТЕРМОДЫМОВАЯ
КАМЕРА Я16-АФН

Предназначена  для  варки,  обжарки,  копче-

ния,  охлаждения  колбасных  изделий,  мяса  и
мясных изделий, птицы и рыбы на предприяти-
ях малой мощности.

Состоит  из  шкафа  с  герметичной  дверью,

дымогенератора  и  системы  управления.  Авто-
матическая  система  обеспечивает  управление
всеми технологическими процессами.

 Техническая характеристика

Единовременная загрузка, кг 150
Продолжительность процес-
са, мин:

обжарки 30-90
охлаждения 5-15
копчения 120-144
розжига дымогенератора 5-55

Температура в камере, °С:

обжарки 80-100
варки 80-100
копчения 30-80

Влажность в камере при
варке, %

40-100

Габаритные размеры, мм 1500х1500х2800
Масса, кг 1500

Разработчик  и  изготовитель — ОАО

«Предприятие «Темп».







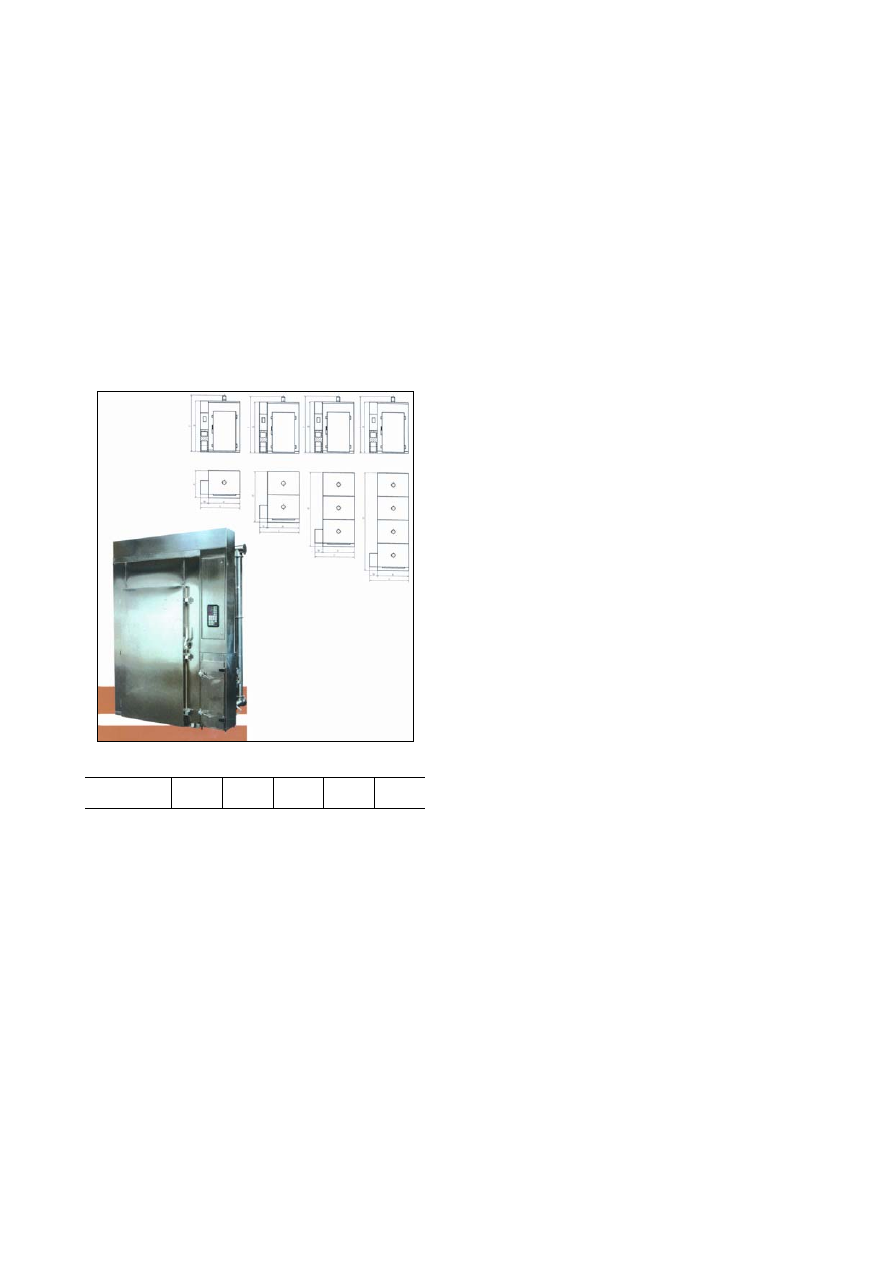

УНИВЕРСАЛЬНЫЕ
ТЕРМОДЫМОВЫЕ КАМЕРЫ СЕРИИ
KWU

Изготавливаются  в  модульном  исполнении

1,- 2,- 3,- 4-рамные  и  более  с  электрическим,
газовым  и  паровым  нагревом.  Размещение  рам



135

может быть как в глубину камеры (одна за дру-
гой),  так  и  в  ширину.  Возможно  туннельное
исполнение.

Автоматическая система управления и регу-

лирования обеспечивает широкие потребитель-
ские возможности: режим нагрева и поддержа-
ния  температуры  в  камере  в  диапазоне  до
130°С,  покраснение  продукции  и  осушение,
сухое  копчение  и  копчение  при  определенной
относительной  влажности,  холодное  копчение,
варка,  поджарка,  вентилирование  и  автомати-
ческая  мойка  камеры.  Термокамера  (панели,
пол, потолок, дверь) изготовлена из нержавею-
щей  стали AISI304. В  качестве  термоизоляции
используется заливка пенополиуретаном.



 Техническая характеристика



КWU

КWU

КWU

КWU

КWU

Произво-
дитель-
ность, кг/ч

460-

800

600-

800

1200-

1600

1800-

2400

2400-

3200

Мощ-
ность, кВт 27 27 54 81 108
Число теле-
жек

1 1 2 3 4

Размер те-
лежек, м

0,8х1х

х1,7

1х1х

х2

1х1х

х2

1х1х

х2

1х1х

х2

Габарит-
ные разме-
ры, мм

1840х

х1440х

х2520

2040х

х1440х

х2920

2040х

х2500х

х2920

2040х

х3560х

х2920

2040х

х4620х

х2920

Масса, кг

980  1320 2160 3090 4020

Поставщик — ЗАО «Проф-Мастер».







КАМЕРА ТЕРМОДЫМОВАЯ
221 ФТА 300.00.00.000

Предназначена  для  тепловой  обработки,  хо-

лодного и горячего копчения колбасных и дру-
гих мясных изделий, рыбы. Может применять-
ся в перерабатывающих цехах малой и средней
мощности.

Представляет собой два  соединенных функ-

циональными  связями  агрегата:  собственно
термокамеру и дымогенератор. Шкафы цельно-
сварные из нержавеющей стали с надежной те-
плоизоляцией корпуса.

Система



управления



ТДК



автоматическая,

микропроцессорная,  позволяет  вводить  и  хра-
нить в памяти до 99 индивидуальных программ.
Одна  программа  может  включать  до  девяти по-
следовательно



исполняемых



режимов обработки.

Полностью  автономный  автоматический

дымогенератор  тлеющего  типа  обслужит  лю-
бую,  приемлемую  по  объему,  стационарную
камеру. Он использует мелкую  щепу и  опилки
лиственных  пород,  может  управляться  само-
стоятельно  и  по  командам  термокамеры.  Дым
очищается и охлаждается водным фильтром.

Режим обработки: подсушка, обжарка, варка

паром,  копчение  (холодное/горячее),  охлажде-
ние, вентиляция.

 Техническая характеристика

Диапазон контролируемых парамет-
ров:



температура термообработки, °С

15-120

температура сердцевины батона, °С

10-100

относительная влажность, %

20-100

Установленная мощность, кВт

30 (35)

Разовая загрузка, кг

до 300

Напряжение питания, В

380-38%

Давление подвода холодной во-
ды, кг/см

2



2-5

Габаритные размеры камеры, мм

1710x1540x

х2250

Суммарная масса, кг

925

Габаритные размеры, мм:



рамы тележки

940x1000x

х1520

дымогенератора

450x900x

х1395

Масса, кг:



рамы-тележки

70

дымогенератора

91

Изготовитель — ФГУП  «Красноярский  ма-

шиностроительный завод».





136

КАМЕРА ТЕРМОДЫМОВАЯ
ТДК-50

Предназначена  для  приготовления  копчено-

стей и переработки мясной продукции.

 Техническая характеристика

Полезная загрузка, кг

50-100

Установленная мощность, кВт:



минимальная

максимальная

7,5



Габаритные размеры, мм

1840x1040x800

Масса, кг

350

Изготовитель — ОАО  «Павловский  опыт-

ный механический завод».



КАМЕРА ТЕРМОДЫМОВАЯ
221ФТА150

Предназначена  для  термической  обработки

и  горячего  копчения  колбас,  различного  вида
копченостей.

Оснащена  дымогенератором,  размещенным

в  подовой  части  рабочей  зоны,  душем  для  бы-
строго  охлаждения  и  форсункой  для  увлажне-
ния  воздушной  смеси  в  камере.  Управление
режимами  автоматическое,  по  заданным  пара-
метрам термообработки.

Режимы  обработки:  подсушка,  обжарка,

варка, копчение, охлаждение.

 Техническая характеристика

Диапазон регулируемых темпе-
ратур, °С

40-120

Диапазон относительной влаж-
ности, %

10-100

Установленная мощность, кВт

23,3

Габаритные размеры, мм

1150x1100x2250

Масса, кг

550

Изготовитель — ФГУП  «Красноярский  ма-

шиностроительный завод».



УСТАНОВКА КОПТИЛЬНАЯ

Предназначена  для  холодного  и  горячего

копчения  колбас  и  мясных  продуктов.  Может
использоваться для сушки и вяления различных
продуктов.

 Техническая характеристика

Вместимость коптильной каме-
ры, л

756

Регулируемая температура, °С

20-100

Установленная мощность, кВт

Габаритные размеры, мм

1070x1145x1925

Масса, кг

450

Изготовитель — ГУП  «Таганрогский  завод

«Прибой».

УСТАНОВКА
ДЛЯ ГОРЯЧЕГО КОПЧЕНИЯ УГК-01

Предназначена для обжарки и горячего коп-

чения дымовым способом изделий из мяса, пти-
цы и рыбы.

 Техническая характеристика

Единовременная загрузка, кг

200-250

Установленная мощность, кВт

20

Вместимость камеры
(рабочая), м

3



Габаритные размеры, мм:



установки

3000x1500x2500

шкафа

1750x1500x2500

Масса, кг

850

Изготовитель — ГУП  «Таганрогский  завод

«Прибой».

ДЫМОГЕНЕРАТОР Л5-ФДГ

Предназначен  для  получения  дымовоздуш-

ной  смеси.  Используется  при  копчении  мясо-
продуктов, колбасных и рыбных изделий.

Коптильного дыма, вырабатываемого одним

дымогенератором,  достаточно  для  снабжения
коптильной камеры вместимостью до 20 м

3

Разжигание  опилок  происходит  от  нагрева-

тельного  элемента  (ТЭН),  расположенного
внутри  камеры  над  колосниковой  решеткой.
При  этом  (ТЭН)  включается  только  на  время
розжига.  Опилки  подаются  из  бункера  в  зону
сжигания  автоматически  по  команде  реле  вре-
мени. Доза их может регулироваться. Увлажне-
ние опилок распылителем воды предотвращает
возгорание и регулирует температуру дымовоз-
душной смеси. Вода подается автоматически по
команде температурного реле.

Стенки  дымогенератора  имеют  надежную

теплоизоляцию.  На  выходном  патрубке  уста-
новлен  фильтр,  предназначенный  для  очистки
дыма от смолистых веществ и золы.

Фильтрация  дымовоздушной  смеси  проис-

ходит в два приема: при прохождении смеси по
лабиринту и через тканевый фильтр.



137

 Техническая характеристика

Производительность, м

3

/ч

550

Установленная мощность, кВт:



нагревательный элемент

1,6

привод

1,1

Потребление электроэнергии, кВт·ч



Габаритные размеры, мм

1370x880x1750

Масса, кг

400

Поставщик — ООО «КОМПАК».





ДЫМОГЕНЕРАТОР Я3-ФДГ

Фрикционного  типа,  предназначен  для  по-

лучения  дымовоздушной  смеси,  используемой
при  обжарке  и  копчении  мясопродуктов  в  тер-
мокамерах  единовременной  загрузки  по  кол-
басному фаршу 600-800 кг.

Основные элементы (корпус, рама, зольник)

выполнены из нержавеющей стали.



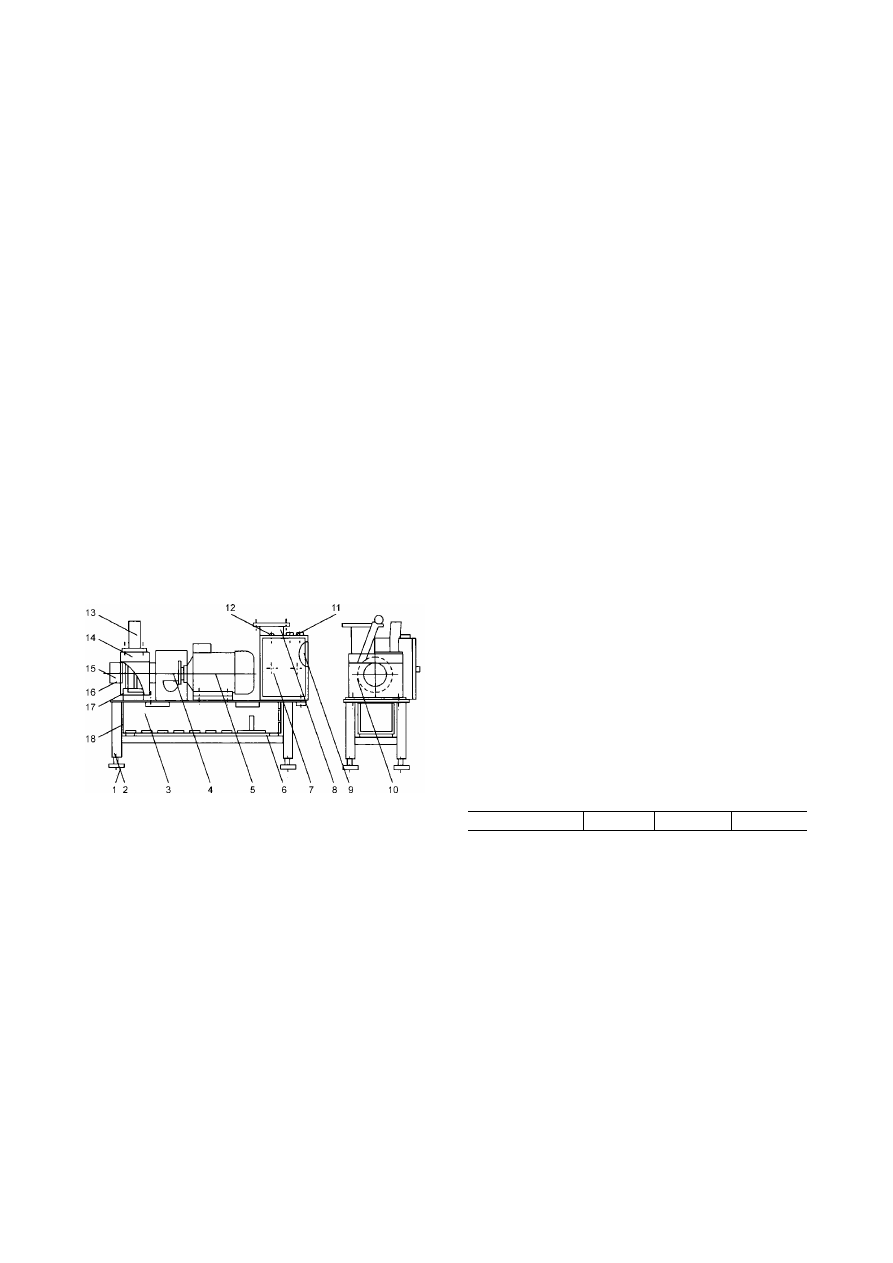

Дымогенератор ЯЗ-ФДГ: 1 — рама; 2 — виброопора;

3 — зольник; 4 — муфта; 5 — двигатель; 6 — фильтр;

7 — шкаф  электрический; 8 — дымоход;

9 — выключатель автоматический; 10 — нож

очищающий; 11 — кнопки управления; 12 — сигнальная

лампа; 13 — направляющая; 14 — крышка; 15 — диск;

16 — подшипник; 17 — крыльчатка; 18 — корпус

 Техническая характеристика

Температура дыма на выходе, °С

не более 60

Размеры деревянных брусков, мм

20x50x500

Расход деревянных брусков, шт/ч

не более 5

Установленная мощность, кВт

Габаритные размеры, мм

885x330x680

Масса, кг

100

Изготовитель — ОАО  Свердловское  ПКБ

«УралМясоМаш».

ДЫМОГЕНЕРАТОР УДГ-1000

Предназначен  для  коптильных  установок  с

управлением температурой и скоростью сжига-
ния древесного сырья.

 Техническая характеристика

Вместимость бункера для опи-
лок, м

3



0,08

Установленная мощность, кВт

3,5

Габаритные размеры, мм

1410x815х1855

Масса, кг

61

Изготовитель — ФГУП  РСК  «МИГ» —

КОН-МО





ДЫМОГЕНЕРАТОРЫ
ДГ-1, ДГ-1-М, ДФ-1

Предназначены  для  выработки  дымовоз-

душной  смеси  путем  сжигания  опилок  листо-
вых деревьев твердых пород.

Снабжены  механическим  ворошителем,

управляемым с пульта управления.

Принцип  работы  фрикционного  дымогене-

ратора ДФ-1 основан на трении рабочего орга-
на  о  брус  из  древесины.  Концентрация  дыма
регулируется путем давления на брус.

 Техническая характеристика



ДГ-1

ДГ-1-М

ДФ-1

Мощность, кВт

2,6

2,8

2,2

Напряжение, В

380

380

380

Вид топлива

опилки

брус 50x50

Расход  топлива,
кг/ч

10

10

Расход холодной
воды, м

3

/ч

0,1

0,1

Габаритные
размеры, мм

920x620x

х1500

920x620x

х1500

500x500x

х1500

Масса, кг

130

130

130

Поставщик — Производственно-коммерче-

ская фирма «Компонент Плюс».

















содержание   ..  32  33  34  35   ..
