130



• Техническая характеристика

Вместимость (рабочая) каме-
ры, м

3

 1,3

Единовременная загрузка (по
колбасному фаршу), кг

150±20

Число загружаемых рам 1
Максимальная температура
рабочей среды в камере, °С 120
Установленная мощность, кВт 31,9
Габаритные размеры, мм:

без электрошкафа 1140х1343х2250
электрошкафа 390х220х1500

Масса, кг 750

Изготовитель — ОАО  Свердловское  ПКБ

«УралМясоМаш».

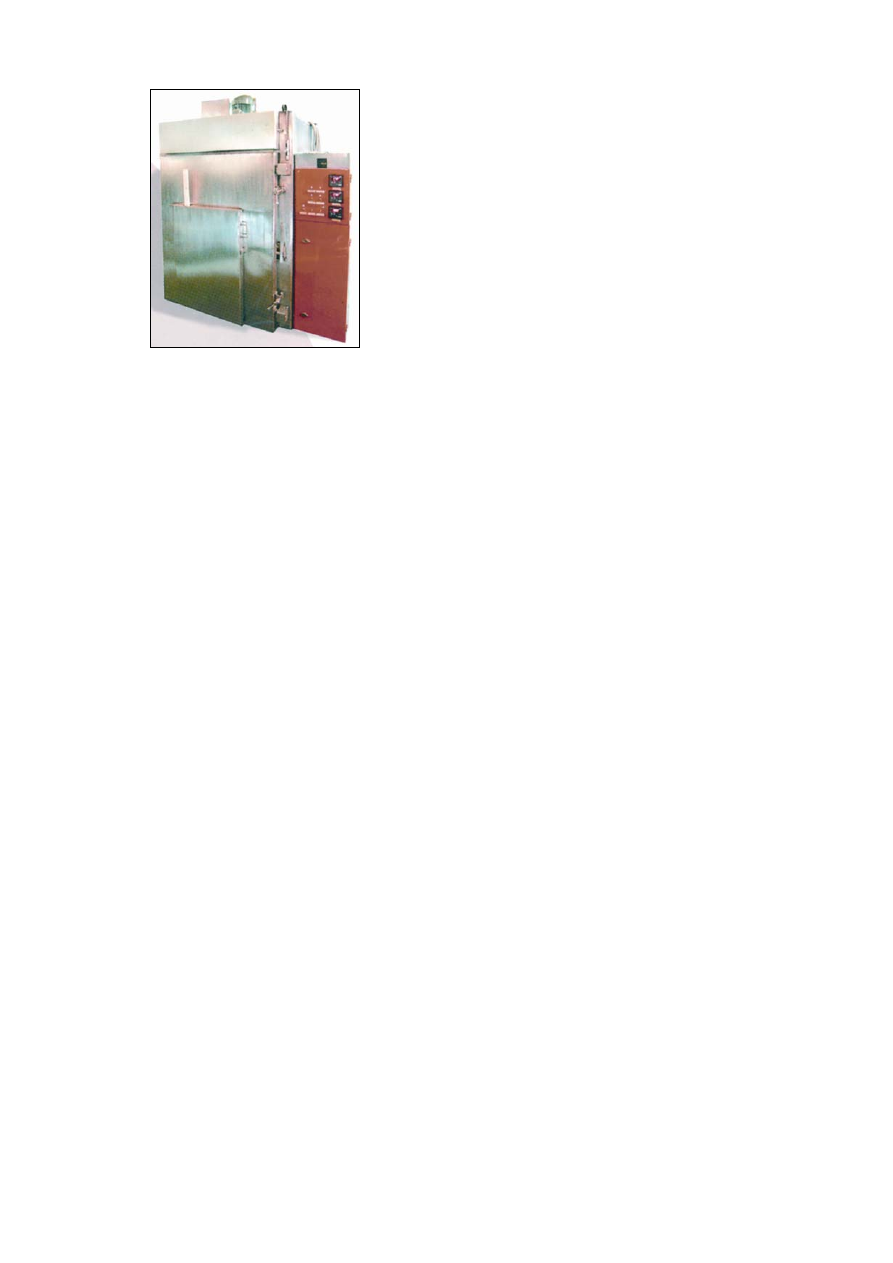

ТЕРМОАГРЕГАТ ЯЗ-ФТО/2

Предназначен  для  тепловой  обработки  кол-

басных  изделий  и  свинокопченостей  на  пред-
приятиях мясомолочной промышленности.

В  дверь  встроен  фрикционный  дымогенера-

тор, который позволяет экономить производст-
венную площадь, получать более качественный
дым из любой древесины, улучшает санитарное
состояние  камер  и  делает  невозможным  воз-
никновение пожара. Наличие самостоятельного
парогенератора  увеличивает  срок  службы
ТЭНов.  Возможно  оснащение  камер  источни-
ками  высокого  напряжения  для  копчения  в
электростатическом поле. Встроенный в систе-
му  охлаждения  и  мойки  душ  обеспечивает  са-
нитарную обработку камеры без разборки.

Выполнен  полностью  из  высококачествен-

ной нержавеющей стали.



• Техническая характеристика

Вместимость (рабочая) каме-
ры, м

3

 2,5

Единовременная загрузка (по
колбасному фаршу), кг 300±20
Число загружаемых рам 2
Максимальная температура
рабочей среды в камере, °С

120

Установленная мощность, кВт 54,1
Габаритные размеры, мм:

без электрошкафа 2050х1343х2250
электрошкафа 390х220х1500

Масса, кг 1200

Изготовитель — ОАО  Свердловское  ПКБ

«УралМясоМаш».

ТЕРМОКАМЕРЫ
АВТОМАТИЗИРОВАННЫЕ Я5-ФТ2-Г,
Я5-ФТЗ-Г

Предназначены  для  тепловой  обработки

колбасных изделий (вареные колбасы, сосиски,
сардельки,  полукопченые  колбасы).  Применя-
ются  на  мясоперерабатывающих  предприятиях
любой мощности.

Изготавливаются в нескольких исполнениях:
Я5-ФТ2-Г — трехсекционная трехмодульная

(на 18 рам);  Я5-ФТ2-Г-01 — двухсекционная
трехмодульная  (на 12 рам);  Я5-ФТ2-Г-02 —
односекционная трехмодульная (на 6 рам); Я5-
ФТ2-Г-03 — трехсекционная  двухмодульная
(на 12 рам);  Я5-ФТ2-Г-04 — двухсекционная
двухмодульная (на 8 рам); Я5-ФТ2-Г-05 — од-
носекционная двухмодульная (на 4 рамы).

Состоит из трех автoнoмнo paбoтaющиx сек-

ций.  Представляет  собой  теплоизолированную
конструкцию, состоящую из  панелей (боковых,
торцевых,  дверей),  системы  подготовки  и  пода-
чи рабочей среды в камеру, основания, системы
воздуховодов  и  коллекторов.  Колбасные  изде-
лия подаются с помощью подвесных рам, пере-
мещающихся по подвесному пути. Осуществля-
ет подсушку, обжарку, варку, копчение.

В режимах «Подсушка» и «Обжарка» воздух

нагнетается  блоком  вентиляторов  в  калорифе-
ры  для  подогрева.  Нагретый  воздух  выходит  в
камеру через конфузорные сопла. В результате
эжектирующего действия струй воздуха, выхо-
дящих  из  сопел  с  большой  скоростью,  проис-
ходит  подсасывание  дыма  от  дымогенератора
через  воздуховод.  Он  активно  перемещается  с
потоком  нагретого  воздуха,  образуя  нагретую



131

до 100-105°С  дымовоздушную  рабочую  среду,
которая в дальнейшем омывает находящийся на
тележке продукт. Пройдя через  тележку с про-
дуктом,  отработанная  рабочая  среда  отсасыва-
ется блоком вентиляторов для рециркуляции, а
часть  ее (1700 м

3

/ч)  отбирается  вентилятором

вытяжной системы через воздуховод. По окон-
чании режима «Обжарка» прекращается подача
пара  на  калориферы,  закрывается  заслонка  на
воздуховоде подсоса свежего воздуха, открыва-
ется и включается подача холодной воды в ка-
меру  через  коллектор  для  охлаждения  термо-
камеры до температуры 80-85°С. При достиже-
нии  указанной  температуры  в  термокамере  от-
ключается подача холодной воды и включается
подача  в  парораспределители.  Начинается  ра-
бота  камеры  в  режиме  «Варка».  При  работе

термокамеры в режиме «Копчение» контроль и
регулирование  температуры  рабочей  среды
производятся  термопарой,  регулирующей  тем-
пературу внутри батона на стадии варка. Пере-
ход  с  режима  варки  на  режим  копчения  при
обработке  колбасных  изделий  осуществляется
автоматически  согласно  программе  обработки
данного вида колбасных изделий.

Важным достоинством термокамеры являет-

ся  совершенная  система  распределения  воз-
душных  потоков,  гарантирующая  равномер-
ность  температурных  режимов  в  камере,  хоро-
шее качество продукта. Данный фактор обеспе-
чивается  благодаря  специальной  конструкции
конфузорных  сопел,  установленных  к  калори-
ферам,  что  улучшает  условия  теплообмена  и
значительно сокращает энергозатраты.

• Техническая характеристика



Я5-ФТ2-Г-00

(18 рам)

Я5-ФТ2-Г-01

(12 рам)

Я5-ФТ2-Г-02

(6 рам)

Я5-ФТ2-Г-03

(12 рам)

Я5-ФТ2-Г-04

(8 рам)

Я5-ФТ2-Г-05

(4 рамы)

Производительность (техническая)
по продукции, кг/ч:













сосиски, сардельки

1725

1150

575

1150

760

380

вареные колбасы диаметром, мм:













65

1800

1200

600

1200

900

400

80-100

2035

1360

680

1360

900

450

120

1600

1060

530

1060

705

350

полукопченые колбасы

400

260

130

260

170

85

Суммарное потребление:













электроэнергии, кВт

⋅ч

25

16,6

8,3

16,6

11,0

5,5

пара, кг/ч

620

410

205

410

270

135

воды, м

3

/ч

0,5

0,34

0,17

0,34

0,24

0,12

воздуха, м

3

/ч

2,7

1,8

0,9

1,8

1,2

0,6

Давление, МПа:













пара

0,5

0,5

0,5

0,5

0,5

0,5

воды

0,35

0,35

0,35

0,35

0,35

0,35

воздуха

0,6

0,6

0,6

0,6

0,6

0,6

Габаритные размеры, мм

7335х

х5180х

х3800

7335х

х3480х

х3800

7335х

х1780х

х3800

4890х

х5180х

х3800

4890х

х3480х

х3800

4890х

х I780х

х3800

Масса, кг

18000

12000

6500

12100

8950

4650

Изготовитель — ОАО «Донецкий завод «Продмаш».

ТЕРМОКАМЕРЫ (МАЛОГАБАРИТНЫЕ)
Я5-ФТМ, Я5-ФТО

Применяются для  тепловой обработки колбас-

ных изделий (варки, обжарки, горячего копчения).

Система  распределения  воздушных  потоков

гарантирует  равномерность  температурных  ре-
жимов в камере и хорошее качество продукта.

Работают как в полуавтоматическом, так и в

ручном режиме.



• Техническая характеристика



Я5-ФТМ

Я5-ФТО

(с электро-

обогревом)

Производительность по
видам продукции, кг/ч:





сосиски, сардельки

120

70

вареные колбасы

180

100

полукопченые

44

30

Установленная мощ-
ность, кВт

4,4

22



132





Я5-ФТМ

Я5-ФТО

(с электро-

обогревом)

Потребление:





воды, м

3

/ч

0,25

0,1

сжатого воздуха, м

3

/ч

6,3

7

пара, кг/ч

70

-

Занимаемая площадь, м

2



7,5

4

Габаритные размеры, мм

2500х

х2910х

х3255

1590х

х1590х

х2630

Масса, кг

3090

2000

Изготовитель — ОАО  «Донецкий  завод

«Продмаш».

ТЕРМОКАМЕРА КОН-10 А1

Нового  поколения,  предназначена  для  про-

изводства вареных и копченых изделий из мяса

и рыбы в технологических режимах подсушки,

обжарки, варки, копчения.



• Техническая характеристика

Установленная мощность, кВт

43

Потребляемая мощность (средняя),

кВт

18

Число одновременно вмещающихся

рам

2

Частота переменного тока, Гц

50

Напряжение, В

380

Расход воды, м

3

/ч

не более 0,1

Вместимость камеры (рабочая), м

З



3,2

Разовая загрузка продукта в каме-

ру, кг

до 320

Время разогрева камеры до темпе-

ратуры 90°С, мин

8

Габаритные размеры, мм:



рамы

950х755х1560

термокамеры

2450x1500x

х2495

Масса, кг:



рамы

36

термокамеры

1030

Изготовитель — ООО «КОН-МО».





ТЕРМОКАМЕРЫ
КОН-12 (-104/104А; -106)

Предназначены  для  проведения  технологи-

ческих  операций  подсушки,  обжарки,  варки  и
копчения,  выполняемых  при  выработке  ассор-
тиментных  мясных  и  рыбных  продуктов  в  ав-
томатическом режиме.

Набирают  влажность  до 98%, тем  самым

обеспечивается  высокий  выход  готовой  про-
дукции.  Привод  заслонок  пневматический  (по
желанию  заказчика  может  быть  электриче-
ским).  Автоматическая  система  управления
обеспечивает  стабильный  выход  готовой  про-
дукции  независимо  от  квалификации  варщика.
Имеется  устройство  автоматической  мойки.
Предусмотрена  система  очистки  дымовых  вы-
бросов. Применяемый модульный принцип по-
зволяет  использовать  различные  компоновки
камеры.

• Техническая характеристика



КОН-102

КОН-

104/104А

КОН-106

Единовремен-
ная загруз-
ка, кг:







колбасы

280

560

840

сосиски

230

460

690

деликатесы

350

700

1050

куры

250

500

750

рыба

140-280

280-560

420-840

Число рам

1

2

3

Установленная
мощность, кВт

29

58

87

Диапазон тем-
ператур, °С





35-150

Расход воды,
м

3

/ч

0,2

0,24

0,28

Максимальное
число про-
грамм в памяти
блока управле-
ния камерой


30



30



30





133



КОН-102

КОН-

104/104А

КОН-106

Габаритные
размеры, мм:



рамы

1050x1010x2010

термокамеры

1780х

х1462х

х3250

1780х2540х

х3250/

3560x1730х

х3250

1780х

х3600х

х3250

Масса, кг

1000

1800

2500

Изготовитель — ФГУП  РСК  «МИГ» —

КОН-МО.







ТЕРМОКАМЕРЫ КОН-108, КОН-112

Применяются  для  термической  обработки

мясных изделий. Набирают влажность до 98%,
тем  самым  обеспечивается  высокий  выход  го-
товой  продукции.  Привод  заслонок  пневмати-
ческий  (по  желанию  заказчика  может  быть
электрическим).

Автоматическая

система

управления  обеспечивает  стабильный  выход
готовой  продукции  независимо  от  квалифика-
ции варщика.

Снабжены  устройством  автоматической

мойки.  Предусмотрена  система  очистки  дымо-
вых выбросов. Применяемый модульный прин-
цип в конструкции позволяет использовать раз-
личные компоновки камеры.

• Техническая характеристика



КОН-108/108А

КОН-112/112А

Единовремен-
ная загрузка, кг:





колбасы 1120  1680
сосиски 920 1380
деликатесы 1400

2100

куры 1000

1500

рыба 560-1120

840-1680

Число рам 4  6
Установленная
мощность, кВт 116

174

Потребляемая
мощность, кВт 48

72

Диапазон тем-
ператур, °С

35-150

Время разогре-
ва до 90°С

10





КОН-108/108А

КОН-112/112А

Расход воды,
м

3

/ч 0,33

0,43

Максимальное
число программ
в памяти блока
управления
камерой 30 30
Габаритные
размеры, м:





рамы 1050х1010х2010
термокамеры 1780х5080х3250

3560х3460х3250

1780х7200х3250
3560х5190х3250

Масса, кг 3300 4700

Поставщик — ООО  «КОН-Питер» (Пред-

ставительство — в Северо-Западном регионе).

ТЕРМОКАМЕРА ДИП 07.00.000

Предназначена для подсушки, обжарки, вар-

ки  и  копчения  вареных,  варено-копченых,  по-
лукопченых  колбас,  сарделек,  свинокопчено-
стей и рыбных изделий.

• Техническая характеристика

Максимальная загрузка про-
дукта, кг



вареные колбасы в искус-
ственной оболочке 350
в натуральной 300

Установленная мощность, кВт 28
Температура, °С 25-120
Максимальная влажность, %

от 10 до 95

Габаритные разме-
ры

*

, мм

1400х1500х2640

__________



*

 Под заказ возможно изготовление камер с загрузкой

на две, три и четыре рамы.

Поставщик — Производственно-коммерче-

ская фирма «Компонент Плюс».



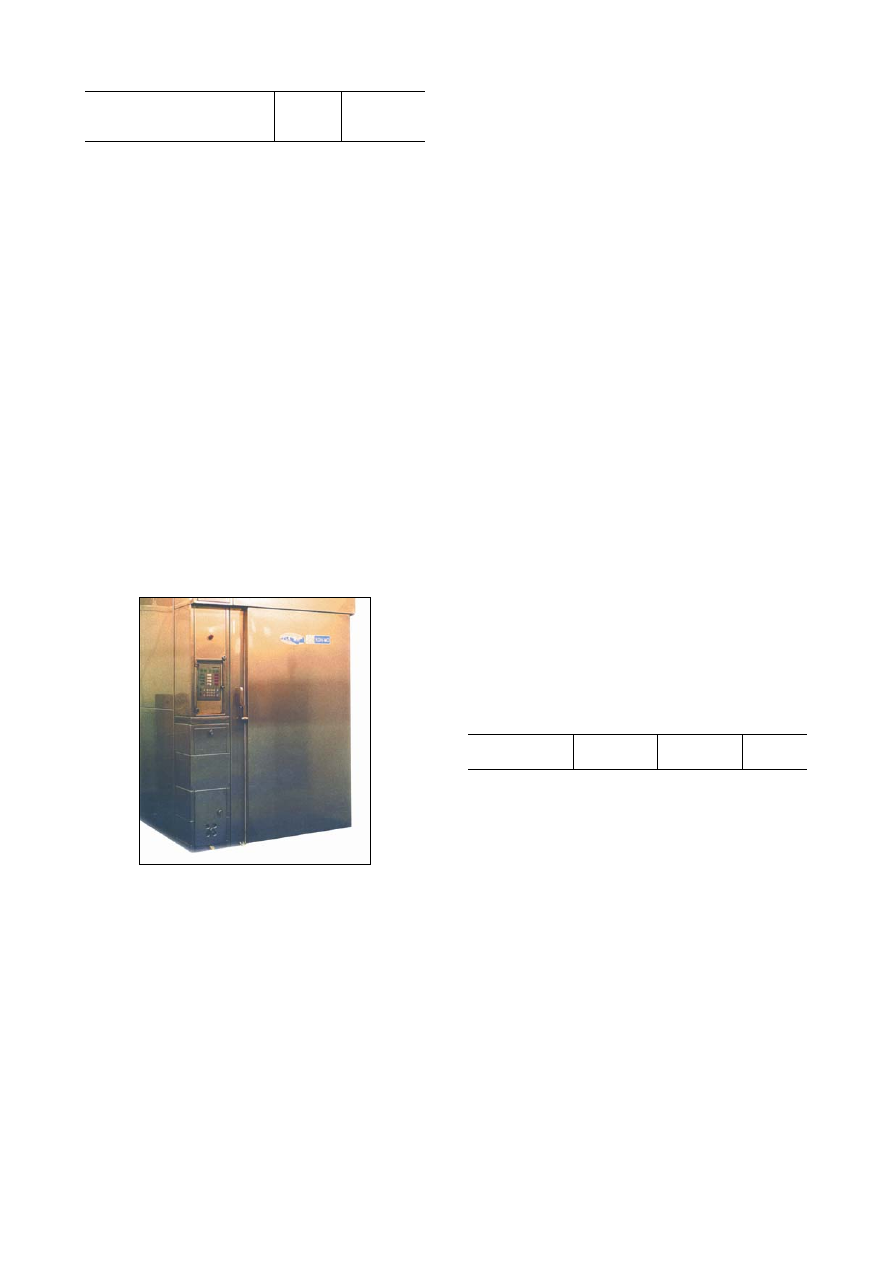

ТЕРМОКАМЕРА «АГРОС»

Предназначена  для  термообработки  колбас-

ных  изделий,  сосисок,  сарделек,  мясных  дели-
катесов, продуктов из птицы.
